Opis techniczny instalacja grzewcza

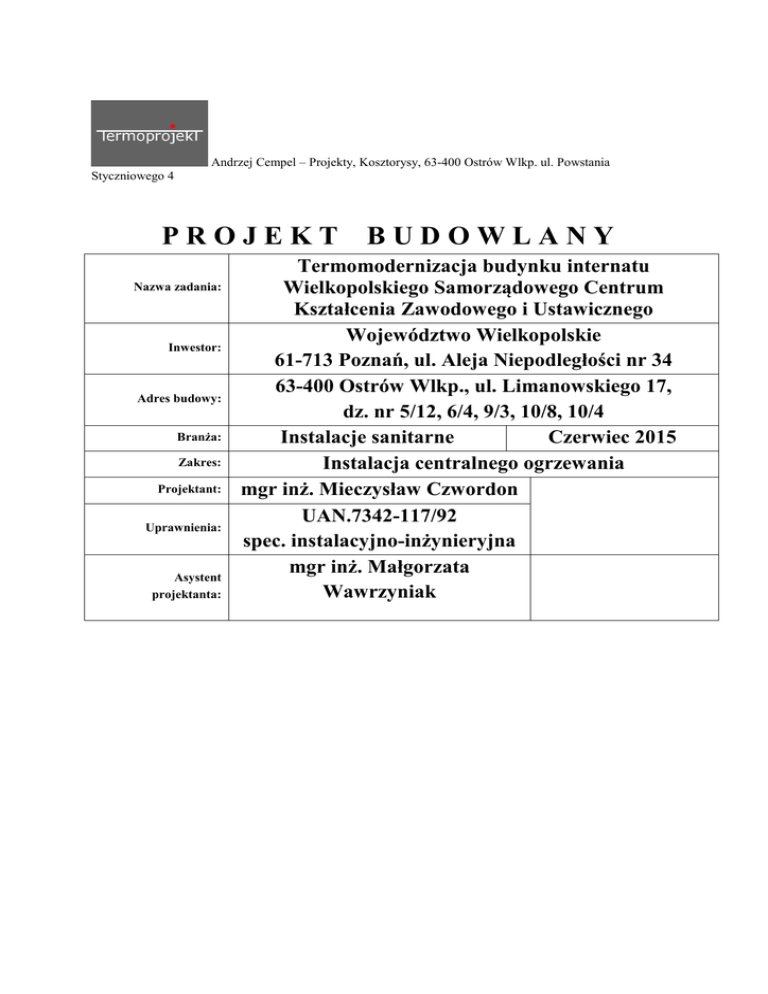

Andrzej Cempel – Projekty, Kosztorysy, 63-400 Ostrów Wlkp. ul. Powstania
Styczniowego 4
PROJEKT
Nazwa zadania:
Inwestor:
Adres budowy:
Branża:
Zakres:
Projektant:
Uprawnienia:
Asystent
projektanta:
BUDOWLANY
Termomodernizacja budynku internatu
Wielkopolskiego Samorządowego Centrum
Kształcenia Zawodowego i Ustawicznego
Województwo Wielkopolskie
61-713 Poznań, ul. Aleja Niepodległości nr 34
63-400 Ostrów Wlkp., ul. Limanowskiego 17,
dz. nr 5/12, 6/4, 9/3, 10/8, 10/4
Instalacje sanitarne
Czerwiec 2015
Instalacja centralnego ogrzewania
mgr inż. Mieczysław Czwordon
UAN.7342-117/92
spec. instalacyjno-inżynieryjna
mgr inż. Małgorzata
Wawrzyniak
PROJEKT BUDOWLANY
Strona tytułowa ................................................................................... 1
Spis zawartości: .................................................................................. 2
I. CZĘŚĆ FORMALNO-PRAWNA ....................................................3-5
II. CZĘŚĆ OPISOWA. ......................................................................... 6
1. DANE OGÓLNE. ............................................................................. 6
1.1. Nazwa i adres inwestora. ............................................................. 6
1.2. Nazwa i adres jednostki opracowującej projekt. ........................... 6
1.3. Cel opracowania. ......................................................................... 6
1.4. Podstawa opracowania. ............................................................... 6
1.5. Zakres opracowania. .................................................................... 6
2. DANE WYJŚCIOWE DO PROJEKTOWANIA – STAN
ISTNIEJĄCY. ...................................................................................... 7
2.1. Zasilanie w ciepło instalacji grzewczej.......................................... 7
2.2. Istniejąca instalacja grzewcza w budynku. ................................... 7
3. INSTALACJA CENTRALNEGO OGRZEWANIA. ............................ 7
3.1. Straty ciepła budynku przez przegrody budowlane. ..................... 7
3.2. Opis przyjętych rozwiązań............................................................ 8
3.3. Mieszkaniowy węzeł cieplny. ........................................................ 9
4. WĘZEŁ ROZDZIELACZY CIEPŁA – OBIEGI INSTALACYJNE..... 12
5. INFORMACJA DOT. BIOZ. ........................................................... 16
6. SPIS RYSUNKÓW. ....................................................................... 20
III. CZĘŚĆ RYSUNKOWA ........................................................... 21-30
2
Mieczysław Czwordon
Przygodziczki 8B
63-421 Przygodzice
tel. 692-447-213
Ostrów Wlkp., dnia 11.06.2015 r.
OŚWIADCZENIE PROJEKTANTA
Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (Dz.U. z 2013 r , poz. 1409
tekst jednolity) oświadczam, że projekt budowlany:
Termomodernizacja budynku internatu Wielkopolskiego Samorządowego
Centrum Kształcenia Zawodowego i Ustawicznego w m. Ostrów Wlkp., ul.
Limanowskiego 17, dz. nr 5/12, 6/4, 9/3, 10/8, 10/4 w zakresie branży
sanitarnej
został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
……….…………………………….
(pieczęć i podpis projektanta)
3
4
5
II. CZĘŚĆ OPISOWA.
1. DANE OGÓLNE.
1.1. Nazwa i adres inwestora.
Województwo Wielkopolskie 61-713 Poznań, ul. Aleja Niepodległości nr 34.
1.2. Nazwa i adres jednostki opracowującej projekt.
„TESAN” Mieczysław Czwordon Przygodziczki 8b, 63-421 Przygodzice.
1.3. Cel opracowania.
Celem opracowania jest modernizacja instalacji centralnego ogrzewania w
budynku internatu Wielkopolskiego Samorządowego Centrum Kształcenia
Zawodowego i Ustawicznego w Ostrowie Wielkopolskim przy ul.
Limanowskiego 17.
1.4. Podstawa opracowania.
Zlecenie Inwestora,
Projekt budowlano architektoniczny,
Inwentaryzacja budowlana
Uzgodnienia z inwestorem,
Obowiązujące normy i przepisy.
1.5. Zakres opracowania.
Zakres opracowania obejmuje:
Inwentaryzację stanu istniejącego instalacji w budynkach.
Obliczenia strat ciepła budynku.
Projekt instalacji centralnego ogrzewania w budynku.
6
2. DANE WYJŚCIOWE DO PROJEKTOWANIA – STAN
ISTNIEJĄCY.
2.1. Zasilanie w ciepło instalacji grzewczej.
Instalacja centralnego ogrzewania w budynku internatu, obejmującego
pomieszczenia internatu, MOPS, Klub „Amazonek”, Biblioteki Publicznej oraz
lokali mieszkalnych, zasilana jest obecnie z rozdzielaczy poprzez przyłącze
cieplne z węzła cieplnego zlokalizowanego w piwnicy.
Po modernizacji instalacja będzie zasilała trzy odrębne obiegi z indywidualnego
węzła cieplnego zlokalizowanego w piwnicy budynku (pom. rozdzielaczy).
Temperatura wody zasilającej instalacje c.o. : 80/60ºC.
2.2. Istniejąca instalacja grzewcza w budynku.
Istniejąca instalacja centralnego ogrzewania wykonana jest z rur stalowych.
Rozprowadzenia dolne w części podpiwniczonej, w kanałach, pod posadzką. Jako
grzejniki zastosowano grzejniki żeliwne, oraz rury stalowe. Armatura starego
typu, zawory grzejnikowe bez możliwości regulacji.
3. INSTALACJA CENTRALNEGO OGRZEWANIA.
3.1. Straty ciepła budynku przez przegrody budowlane.
Po termomodernizacji budynku: dociepleniu ścian, dachu, wymianie okien,
ulegną zmniejszeniu straty ciepła pomieszczeń.
W obliczeniach uwzględniono obniżenie parametrów ogrzewania w nocy i
przerwach świątecznych.
Lp.
Zestawienie strat ciepła
1. Internat + MOPS + Klub „Amazonek”
2. Biblioteka
3. Mieszkania lokatorskie
RAZEM
[kW]
164
35
11
210
Zapotrzebowanie na moc cieplną potrzebną do ogrzania pomieszczeń obliczono
w oparciu o normę PN-B-03406. Moc cieplna dostarczana do pomieszczeń
pokrywa straty ciepła spowodowane przenikaniem przez przegrody budowlane,
7
jak również ogrzewa powietrze dostające się z zewnątrz przez nieszczelności
stolarki okiennej oraz na skutek przewietrzania pomieszczeń.
Obliczenia wykonano przyjmując następujące dane do obliczeń:
• Budynek położony jest w II strefie klimatycznej,
• Obliczeniowa temperatura powietrza zewnętrznego wynosi –18°C,
• Obliczeniowe temperatury powietrza w pomieszczeniach przyjęto wg PN82/B-02402
• Straty ciepła pomieszczeń i obliczenia hydrauliczne wykonano za pomocą
programu Audytor OZC 4.8Pro. Wyniki w egzemplarzu archiwalnym,
• Wydruki obliczeń współczynników przenikania ciepła dla poszczególnych
przegród budowlanych oraz strat ciepła dla poszczególnych pomieszczeń są
do wglądu w egzemplarzu archiwalnym,
• Zastosowane przegrody budowlane spełniają wymogi PN-EN ISO 6946:2008
i spełniają wymogi zgodne z audytem energetycznym.
3.2. Opis przyjętych rozwiązań.
Termomodernizacji podlegają wszystkie pomieszczenia budynku z wyjątkiem
biblioteki publicznej, gdzie istniejąca instalacja c.o. została zmodernizowana.
Do pozostałych pomieszczeń internatu projektuje się nową instalację centralnego
ogrzewania. W lokalach mieszkalnych projektuje się całkowitą wymianę
instalacji, w pozostałych pomieszczeniach grzejniki pozostają bez zmian. W kilku
pomieszczeniach zostaną zamontowane dodatkowe grzejniki, w miejscach
pokazanych na rysunkach. Całkowitej modernizacji podlega także węzeł
rozdzielaczy c.o.
Zasilanie instalacji centralnego ogrzewania z węzła cieplnego usytuowanego w
piwnicy. Rozdzielacze na poszczególne obiegi grzewcze usytuowane w
pomieszczaniu rozdzielaczy zgodnie z rysunkiem.
Instalacje grzewczą podzielono na trzy niezależne obiegi:
• Obieg I – Internat + MOPS + Klub „Amazonek”
• Obieg II – Biblioteka
• Obieg III – Mieszkania lokatorskie
I i II obieg sterowane są sterownikiem strefowym uruchamiającymi pompy
danych obiegów na podstawie temperatury w pomieszczeniach danej strefy.
Jako urządzenia systemu zarządzania energią zastosowano sterowniki ECL
Comfort 210.
Do regulacji temperatury w pomieszczeniu z możliwością narzucenia nastaw
wymaganej temperatur regulatorowi ECL Comfort 210 należy zastosować panele
zdalnego sterowania ECA 30 – 2 szt. Panele zdalnego sterowania ECA 30 mają
wbudowany czujnik temperatury w pomieszczeniu.
8
Regulatory oraz czujniki temperatury usytuować w wytypowanych
pomieszczeniach przez Inwestora na etapie budowy.
Węzeł cieplny dla III obiegu będzie przygotowywał czynnik grzejny dla
mieszkaniowych stacji rozdziału i pomiaru ciepła (2 szt.), które będą
zaopatrywały mieszkania w czynnik grzejny dla potrzeb instalacji centralnego
ogrzewania.
Całość instalacji tzn. wszystkie obiegi zostaną opomiarowane.
W celu obliczenia ilości zużytego ciepła dla I obiegu instalacji c.o. (Internat +
MOPS + Klub „Amazonek”) dobrano ciepłomierz rozłączny LQM-III/LEC-5 z
wirnikowym przetwornikiem przepływu typ WS120-10 NC Q=10 m³/h prod.
Apator PoWoGaz. Licznik zamontować na zasilaniu instalacji c.o.
Dla II obiegu instalacji c.o. (Biblioteka) dobrano ciepłomierz kompaktowy
CQM-III-K z jedostrumieniowym przetwornikam przepływu typ JS90-2,5NE(P)
Q=2,5 m³/h prod. Apator PoWoGaz. Licznik zamontować na powrocie instalacji
c.o. zgodnie z instrukcją producenta.
Obieg III będzie posiadał opomiarowanie indywidualnie na każde mieszkanie.
3.3. Mieszkaniowy węzeł cieplny.
Dla dwóch lokali mieszkalnych zaprojektowano instalacje cieplną w systemie
mieszkaniowych stacji rozdziału i pomiaru ciepła typu Basic Box (2 szt.) firmy
Immergas. Węzły cieplne usytuować na klatce schodowej I piętra, zgodnie z
projektem.
Mieszkaniowe stacje pomiaru ciepła podłączają pojedynczy lokal do centralnego
węzła cieplnego. Umożliwiają regulację temperatury w mieszkaniu poprzez
podłączenie termostatu pokojowego on/off (np. Tybox). Stacja Basic Box posiada
funkcje zliczania ilości energii na podstawie rzeczywistego zużycia i wyposażona
jest w zestaw licznika ciepła z zaworem przełączającym i filtrem. Posiada
dodatkowo automatyczny zawór regulacji przepływu.
3.4. Opis instalacji c.o.
Istniejąca instalacja grzewcza na dzień dzisiejszy nie wykazuje zużycia i nie
ulega awariom. W audycie przewidziano wymianę instalacji i rozdział na
niezależne obiegi grzewcze w zależności od funkcji pomieszczeń.
Przewidziany zakres prac
• Częściowy demontaż instalacji w piwnicy,
• Demontaż rur do naczynia wzbiorczego,
• Demontaż instalacji w części mieszkalnej,
• Demontaż grzejników i płukanie, renowacja grzejników
• Wymiana grzejników w pomieszczeniach niedogrzanych.
9
• Montaż nowych instalacji grzewczych w budynku MOPS i Internatu
Ze względu na limit kosztów termomodernizacji zrezygnowano z wymiany
wszystkich grzejników pozostawiając istniejące grzejniki żeliwne, które należy
poddać płukaniu i renowacji polegającej na opaleniu starej powłoki malarskiej
oraz ponownym malowaniu farbą do grzejników odporną na temperaturę do
90oC. Po renowacji grzejniki będą miały analogiczne cechy jak grzejniki nowe.
Zaprojektowano ogrzewanie wodne pompowe dwururowe z rozdziałem dolnym.
Poziome odcinki zasilające i powrotne montować na ścianie bądź
w przygotowanych bruzdach lub kanałach, zgodnie z rysunkiem.
Instalacja grzewcza w węźle rozdzielaczy wykonana będzie z rur stalowych
czarnych łączonych przez spawanie.
Instalacje do lokali mieszkalnych, piony i podejścia do grzejników wykonać z rur
miedzianych łączonych przez lutowanie. W połączeniach z elementami grzejnymi
stalowymi stosować elementy przejściowe z brązu lub mosiądzu.
Instalacja centralnego ogrzewania powinna być w układzie zamkniętym a
zawartość tlenu w zładzie nie powinna przekraczać 0,1 mg/dm3.
Odpowietrzanie instalacji.
Odpowietrzenie instalacji centralnego ogrzewania poprzez odpowietrzniki przy
grzejnikach - odpowietrzane ręcznie oraz odpowietrzniki samoczynne
zamontowane na końcach ciągów poziomych w najwyższym miejscu.
Elementy grzejne
Jako elementy grzejne zaprojektowano grzejniki stalowe płytowe. Grzejniki typu
K montować w miejscach największych strat ciepła, określonych na rysunkach.
Regulacja instalacji centralnego ogrzewania
Regulację instalacji wykonać za pomocą nastaw zaworów termostatycznych przy
grzejnikach. Zawory termostatyczne z nastawą wstępną.
Rurociągi
Instalacja grzewcza w węźle rozdzielaczy wykonana będzie z rur stalowych
czarnych łączonych przez spawanie.
Instalację centralnego ogrzewania, zasilająca grzejniki i piony grzewcze,
wykonać z rur miedzianych łączonych przez lutowanie. W przypadku mocowanie
rur na uchwytach po wierzchu ścian maksymalne odstępy mocowania rur
miedzianych wynoszą:
fi 15 1,25m
fi 18 1,50m
fi 22 2,00m
fi 28 2,25m
10
Kompensację wydłużeń cieplnych przewodów z miedzi zapewnić w sposób
naturalny, bądź poprzez zastosowanie kompensatorów U-kształtowych lub
mieszkowych. Graniczna długość przewodów miedzianych nie wymagających
kompensacji wynosi 5 m.
Przejścia przez przeszkody budowlane
Przejścia przez przeszkody budowlane wykonać w tulejach ochronnych.
Przewody w bruzdach i pod posadzką izolować izolacją z pianki poliuretanowej
typu „TUBOLIT” o grubości 8 mm.
Izolacje termiczne
Izolowanie przewodów centralnego ogrzewania.
Grubość izolacji - zgodnie z PN-B-02421.
Zastosowano otuliny izolacyjne z pianki PE laminowane z zewnątrz folią PE.
Przyjęto następujące grubości izolacji :
Lp.
1
2
3
Średnica rurociągu
Średnica wewnętrzna do 22mm
Średnica wewnętrzna od 22 do 35mm
Średnica wewnętrzna od 35 do 100mm
4
5
Średnica wewnętrzna ponad 100mm
Przewody i armatura wg poz. 1-4 przechodzące
przez ściany lub stropy, skrzyżowania przewodów
Przewody ogrzewań centralnych wg poz. 1-4,
ułożone w komponentach budowlanych między
ogrzewanymi pomieszczeniami różnych
użytkowników
6
Grubość izolacji
20mm
30mm
Równa średnicy
wewnętrznej rury
100mm
½ wymagań
z poz. 1-4
½ wymagań
z poz. 1-4
Armatura odcinająca i regulacyjna
Zastosowano standardową armaturę regulacyjną
• Zawory kulowe mufowe do wody gorącej PN=0,6MPa,
• Zawory grzejnikowe termostatyczne z nastawa wstępną,
• Głowice termostatyczne instytucjonalne z zabezpieczeniem,
Grzejniki należy wyposażyć w odpowietrzniki grzejnikowe.
Próbę ciśnieniową instalacji centralnego ogrzewania na zimno należy
przeprowadzić wg „Warunków technicznych wykonania i odbioru robót
budowlano-montażowych część II - Instalacje sanitarne i przemysłowe. Wielkość
ciśnienia przyjąć 0,4 MPa.
• Przed zakryciem bruzd i kanałów oraz przed wykonaniem izolacji
przeprowadzić badania szczelności instalacji,
11
Próbę przeprowadzić na ciśnienie 4,5 bara (1,5 ciśnienia roboczego)
• Przed montażem zaworów termostatycznych instalację przepłukać, a
następnie ustawić wstępnie nastawy zaworów oraz na gorąco ostatecznie
wyregulować instalację,
• Przejścia rurociągów przez granice stref p.poż. wykonać jako szczelne –
uszczelnione masą np. Pyrosafe Flammplast.
4. WĘZEŁ ROZDZIELACZY CIEPŁA – OBIEGI
INSTALACYJNE.
UWAGA: Zgodnie z ustaleniami z inwestorem i dostawcą obieg budynku szkoły
zostanie odłączony od istniejącego węzła i energia grzewcza będzie dostarczana
z nowego węzła cieplnego. Węzeł ten nie jest objęty niniejszym opracowania.
Źródłem ciepła jest istniejący węzeł cieplny zlokalizowany w piwnicy. Węzeł ten
ma być docelowo zmodernizowany, zakres modernizacji będzie stanowił odrębne
opracowanie.
Istniejący węzeł rozdzielaczy zostanie zmodernizowany i podzielony na trzy
wydzielone obiegi grzewcze.
• Obieg I – Internat + MOPS + Klub „Amazonek”
• Obieg II – Biblioteka
• Obieg III – Mieszkania lokatorskie
1. OBIEG INTERNAT + MOPS + KLUB „AMAZONEK”
1.1. Dobór pompy
o Zapotrzebowanie ciepła
Obieg Internat + MOPS + Klub „Amazonek” 164 kW
o Strata ciśnienia
Strata ciśnienia w węźle
Strata ciśnienia instalacji c.o.
Zapas regulacyjny
10 kPa
35 kPa
10 kPa
---------55 kPa
Wydajność pompy:
3
1,15 ∗164 ∗ 0,86
V=
= 8,1 m
h
20
Przyjęto pompę WILO Stratos 40/1-8 CAN PN6/10 lub równoważną.
12
1.2. Dobór zaworu regulacyjnego
Zawór regulacyjny obiegu c.o. - parteru
Dobór zaworu regulacyjnego obiegu c.o.
Przepływ obliczeniowy:
G obl. = 8,1 m3/h
Założony spadek ciśnienia na zaworze:
dp= 0,5 m sw = 5 kPa = 0,05 bara
Stąd wymagane Kv:
Kv =8,1/(0,05/1)0,5 = 36
Dobrano mieszacz trójdrogowy DR 50 GFLA o średnicy DN50 i współczynniku
Kv=40, kołnierzowy, firmy Honeywell.
Mieszacz należy wyposażyć w siłownik VMM20.
Spadek ciśnienia na zaworze wynosi:
Dp = [8,1/40]2 = 0,04 bara = 0,4 m s.w. = 4 kPa
2. OBIEG BIBLIOTEKA
2.1. Dobór pompy
o Zapotrzebowanie ciepła
Obieg Biblioteka
o Strata ciśnienia
Strata ciśnienia w węźle
Strata instalacji c.o.
Zapas regulacyjny
35 kW
10 kPa
25 kPa
10 kPa
---------45 kPa
Wydajność pompy:
V=
3
1,15 ∗ 35 ∗ 0,86
= 1,7 m
h
20
Przyjęto pompę WILO Yonos Pico 25/1-6 130 lub równoważną.
2.2. Dobór zaworu regulacyjnego
Zawór regulacyjny obiegu c.o. - parteru
Dobór zaworu regulacyjnego obiegu c.o.
Przepływ obliczeniowy:
G obl. = 1,7 m3/h
Założony spadek ciśnienia na zaworze:
13
dp= 0,5 m sw = 5 kPa = 0,05 bara
Stąd wymagane Kv:
Kv =1,7/(0,05/1)0,5 = 7,6
Dobrano mieszacz trójdrogowy DR 25 GMLA o średnicy DN25 i
współczynniku Kv=10, gwintowany, firmy Honeywell.
Mieszacz należy wyposażyć w siłownik VMM20.
Spadek ciśnienia na zaworze wynosi:
Dp = [1,7/10]2 = 0,03 bara = 0,3 m s.w. = 3 kPa
3. OBIEG MIESZKANIA LOKATORSKIE
3.1. Dobór pompy
o Zapotrzebowanie ciepła
Obieg Mieszkania lokatorskie
o Strata ciśnienia
Strata ciśnienia w węźle
Strata instalacji c.o.
Zapas regulacyjny
11 kW
10 kPa
20 kPa
10 kPa
---------40 kPa
Wydajność pompy:
V=
3
1,15 ∗11∗ 0,86
= 0,5 m
h
20
Przyjęto pompę WILO Yonos Pico 25/1-4 130 lub równoważną.
Pompy zamontować na projektowanym rozdzielaczu instalacji c.o.
ZABEZPIECZENIE INSTALACJI CENTRALNEGO OGRZEWANIA
Projektuje się pracę instalacji w układzie zamkniętym. Zabezpieczenie instalacji
wykonać zgodnie z PN-91/B-0214.
Naczynie wzbiorcze
Pojemność instalacji:
V=
Q
210
∗a =
∗ 12 = 2167dm 3
1,163
1,163
Pojemność użytkowa naczynia.
Vu = 1,1 ∗ V ∗ 0,9996 ∗ d v = 1,1 ∗ 2167 ∗ 0,9996 ∗ 0,0287 = 68,38 dm 3
14
Pojemność całkowita naczynia.
Ciśnienie otwarcia zaworu
Ciśnienie statyczne (h = 10m)
Vc = Vu ∗
pmax = 0,25 MPa
pst = 0,10 MPa
p max + 0,1
0,25 + 0,1
0,35
= 68,38 ∗
= 68,38 ∗
= 159dm3
p max - p st
0,25 - 0,1
0,15
Przyjęto naczynie przeponowe Reflex N 200 o pojemności 200 dm3
Rura bezpieczeństwa
Średnica rury:
d = 0,7 ∗ Vu = 0,7 ∗ 68,38 = 8,27 mm
Przyjęto średnicę rury zabezpieczającej równą 20 mm.
Należy zdemontować istniejące naczynie wzbiorcze wraz z rurociągami.
Opracował:
15
5. INFORMACJA DOT. BIOZ.
INFROMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
INWESTOR:
Województwo Wielkopolskie
61-713 Poznań, ul. Aleja Niepodległości nr 34
OBIEKT:
Termomodernizacja budynku internatu
Wielkopolskiego Samorządowego Centrum
Kształcenia Zawodowego i Ustawicznego
w Ostrowie Wielkopolskim
ADRES BUDOWY:
ul. Limanowskiego 17, dz. nr 5/12, 6/4, 9/3, 10/8, 10/4
63-400 Ostrów Wielkopolski
TEMAT:
Instalacja centralnego ogrzewania
BRANŻA:
Instalacje sanitarne
OPRACOWAŁ:
mgr inż. Mieczysław Czwordon
Uprawnienia budowlane nr UAN 7342-117/92
w specjalności instalacyjno-inżynieryjnej
16
1. Zakres robót oraz kolejność realizacji poszczególnych obiektów.
Zakres robót obejmuje modernizację instalacji centralnego ogrzewania oraz
węzła rozdzielaczy.
2. Wykaz istniejących obiektów budowlanych.
Budynek użyteczności publicznej wraz z towarzyszącą infrastrukturą: instalacja
centralnego ogrzewania, instalacja c.w., z.w., instalacja kanalizacji, instalacja
elektryczna.
3. Wskazanie elementów zagospodarowania działki, które mogą stwarzać
zagrożenie bezpieczeństwa i zdrowia ludzi.
Istniejące elementy zagospodarowania terenu są oznakowane.
Inne obiekty nie stwarzają zagrożenia dla osób trzecich.
Projektowane instalacje na etapie budowy nie stwarzają zagrożenia dla
pracowników budowlanych.
Ostrzeżenie, przed wstępem osób trzecich w rejon budowy, informują tablice
ostrzegawcze.
4. Wskazanie przewidywanych zagrożeń występujących podczas realizacji robót
budowlanych.
W trosce o ochronę życia i zdrowia pracowników oraz osób trzecich przy
realizacji inwestycji, należy bezwzględnie przestrzegać wszystkich
obowiązujących zasad BHP zawartych w ustawach, rozporządzeniach i normach.
Podstawowym aktem prawnym dotyczącym projektowanej Inwestycji i nadzoru
robót budowlanych, jest ustawa z dnia 07.07.1994 r. ~ Prawo Budowlane - tekst
ujednolicony. Zgodnie z art. 21 a ust. 1 i 2ustawy Prawo Budowlane Kierownik
Budowy jest zobowiązany do sporządzenia przed rozpoczęciem robót planu
bezpieczeństwa i ochrony zdrowia, uwzględniającego specyfikę inwestycji i
warunki prowadzenia robót.
Za organizację i prowadzenie robot zapewniających pełne bezpieczeństwo
pracowników oraz ludzi znajdujących się w rejonach wykonywanych prac
odpowiada Wykonawca robót.
Wykonawca zobowiązany jest do ścisłego współdziałania z Użytkownikiem
obiektu w zakresie ochrony ludzi i mienia.
5. Wskazanie sposobu prowadzenia instruktażu przed przystąpieniem do
realizacji robót szczególnie niebezpiecznych.
Wykonawca przed dopuszczeniem do wykonywania prac powinien przeszkolić
wszystkich pracowników w zakresie bhp i p.poż. zgodnie z obowiązującymi
przepisami, a w szczególności w zakresie następujących pozycji:
• rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26.09.1997 r. w
sprawie ogólnych przepisów bezpieczeństwa i ochrony pracy (Dz.- U. Nr 129
poz. 844)
17
• rozporządzenie Ministra infrastruktury z dnia 06.02.2003 r. w sprawie
bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.
U. Nr 47 poz. 401)
• rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 14.03.2000r. w
sprawie BHP przy ręcznych pracach transportowych zasadami i przepisami
bezpieczeństwa pożarowego wskazanymi w art. 4 Ustawy z dnia 24.08.1991 r. o
ochronie p.poż. oraz przepisów wykonawczych do ustawy (Dz. U. Nr- 147, poz.
1229, 2002 r. oraz Dz. U. Nr 52 poz. 452, 2003 r.).
Wymogi dodatkowe:
• szkolenie powinno być przeprowadzone przez uprawnionych - specjalistów w
zakresie BHP
• spawacze, zgrzewacze i operatorzy sprzętu mechanicznego powinni mieć
aktualne uprawnienia, roboty szczególnie niebezpieczne powinny być
wykonywane na podstawie pisemnego polecenia kierownika budowy
• przed przystąpieniem pracowników do robót szczególnie niebezpiecznych
należy zapoznać się z osobą, która nadzoruje prace szczególnie niebezpieczne,
szczegółowymi czynnościami i kolejnością operacji technologicznych z
uwzględnieniem zasad bezpieczeństwa, istniejącymi zagrożeniami na stanowisku
pracy z podaniem ich rodzaju i strefy zagrożenia, ze środkami łączności,
środkami ochrony osobistej, narzędziami i przyrządami służącymi
bezpieczeństwu.
Przeprowadzenie instruktażu pracownik powinien potwierdzić swoim podpisem.
6. Wskazanie środków technicznych i organizacyjnych, zapobiegające
niebezpieczeństwom wynikającym z wykonywania robót budowlanych w
strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym
zapewniające bezpieczną i sprawną komunikację, umożliwiające szybką
ewakuację na wypadek pożaru, awarii i innych zagrożeń
Należy zapewnić następujące środki techniczne i organizacyjne zapobiegające
niebezpieczeństwom:
- wyposażyć pracowników w indywidualny sprzęt ochronny, właściwą
odzież roboczą i obuwie robocze oraz pilnowanie, aby były one używane,
- przestrzegać instrukcji obsługi sprzętu, instrukcji montażu elementów,
instrukcji producentów materiałów, instrukcji obowiązujących na danym
stanowisku pracy,
- oznaczyć czynniki mogące stwarzać zagrożenie,
- spełnić wymogi p-poż. dla placu budowy,
- przestrzegać by prace nie były prowadzone bez odpowiedniego
zabezpieczenia w warunkach w warunkach mogących stwarzać zagrożenie
dla życia lub zdrowia,
- zapewnić właściwą lokalizację pomieszczeń higieniczno-sanitarnych
związanych z budową,
18
- zapewnić zgodne z zasadami BHP składowanie i transport materiałów
budowlanych,
- roboty należy wykonywać zgodnie z obowiązującymi normami i
przepisami p.poż. oraz bezpieczeństwa i higieny pracy, nie wolno dopuścić
pracownika do pracy, do której nie posiada wymaganych kwalifikacji lub
potrzebnych umiejętności oraz dostatecznej znajomości przepisów BHP,
- przestrzegać zakazu pracy po spożyciu alkoholu lub innych środków
odurzających,
- w razie stwierdzenia bezpośredniego zagrożenia dla życia lub zdrowia
pracowników lub osób postronnych, osoba kierująca robotami
zobowiązana jest do niezwłocznego wstrzymania prac i podjęcia działań w
celu usunięcia tego zagrożenia,
- zapewnić należyty nadzór nad realizacją robót o wszelkich środków
technicznych oraz organizacyjnych zapobiegających niebezpieczeństwom
wynikającym z realizacji robót budowlanych, ze szczególnym
uwzględnieniem zapewnienia bezpiecznej i sprawnej komunikacji,
umożliwiającej szybką ewakuację na wypadek pożaru, awarii i innych
zagrożeń,
- umieszczenie w widocznym miejscu numerów telefonów alarmowych, z
podaniem osób, które należy powiadomić o zaistniałym wypadku lub
zagrożeniu.
19
6. SPIS RYSUNKÓW.
1. Instalacja c.o. – rzut piwnicy
2. Instalacja c.o. – rzut parteru
3. Instalacja c.o. – rzut I piętra
4. Instalacja c.o. – rzut II piętra
5. Instalacja c.o. – rzut III piętra
6. Instalacja c.o. obieg I – rozwinięcie
7. Instalacja c.o. obieg I – rozwinięcie
8. Instalacja c.o. obieg I – rozwinięcie
9. Instalacja c.o. obieg III – rozwinięcie
10. Instalacja c.o. – schemat technologiczny
rys nr S-1
rys nr S-2
rys nr S-3
rys nr S-4
rys nr S-5
rys nr S-6
rys nr S-7
rys nr S-8
rys nr S-9
rys nr S-10
20
