WARUNKI GWARANCJI:
Gwarancja obejmuje okres 12 miesięcy, liczony od udokumentowanej daty sprzedaŜy.
Warunkiem gwarancji jest zainstalowanie sprzętu zgodnie z instrukcją i schematem.
Gwarancja obejmuje tylko uszkodzenia wynikające z winy producenta.
Gwarancja nie obejmuje uszkodzeń powstałych w wyniku niewłaściwego
przechowywania, montaŜu, eksploatacji lub zdarzeń losowych tj: wyładowania
atmosferyczne, poŜar, zalanie, przepięcie sieci elektrycznej, wandalizm, itp.
Gwarancja traci waŜność na skutek naprawy sprzętu przez osoby nieupowaŜnione.
Prawidłowo wypełniona karta gwarancyjna stanowi jedyną podstawę do roszczeń
gwarancyjnych.
WARUNKI NAPRAWY:
Firma ALPOL zobowiązuje się do naprawy uszkodzonego sprzętu w ramach gwarancji w
terminie 14 dni od daty jego otrzymania. W przypadku braku moŜliwości naprawy,
klientowi przysługuje prawo wymiany sprzętu na taki sam, wolny od wad.
........................................
data sprzedaŜy
Data zgłoszenia Data wykonania
...............................................
pieczęć i podpis sprzedawcy
Opis naprawy
Podpis
Pieczęć gwaranta:
MONTAś-HURT-DETAL-SERWIS
centrale, telefony, alarmy
domofony, CCTV, automatyka
ALPOL A.E. SCHOBER S.J.
ul. Dolna Wilda 92A, 61-501 Poznań
tel. +48.61.8358700, fax +48.61.8333810
http://www.alpol.com.pl

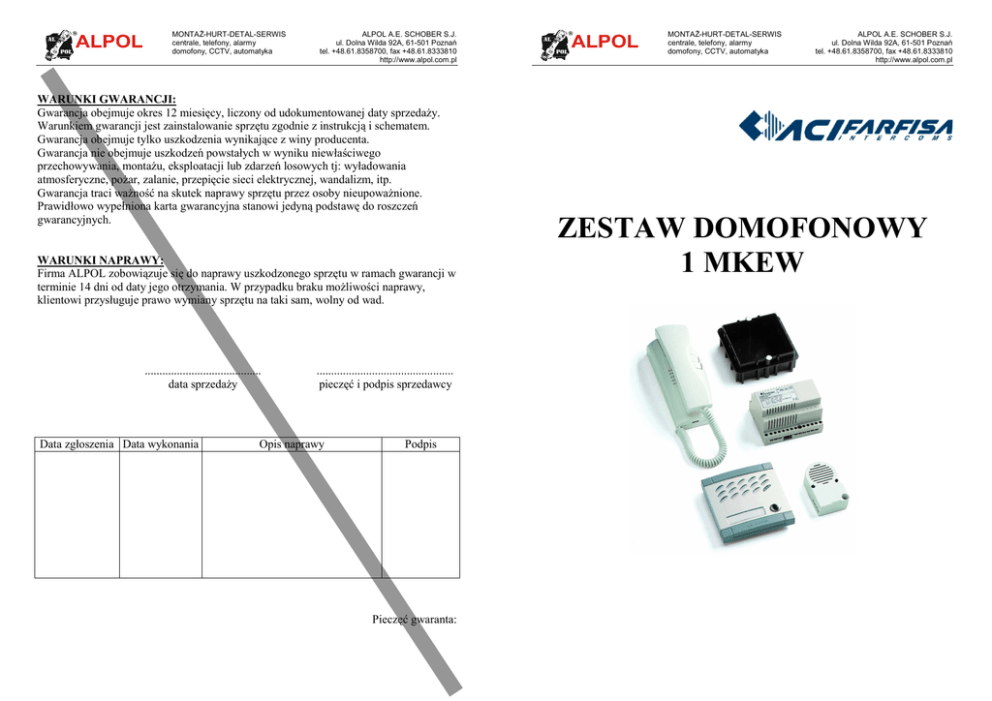

ZESTAW DOMOFONOWY
1 MKEW
MONTAś-HURT-DETAL-SERWIS
centrale, telefony, alarmy
domofony, CCTV, automatyka
ALPOL A.E. SCHOBER S.J.
ul. Dolna Wilda 92A, 61-501 Poznań
tel. +48.61.8358700, fax +48.61.8333810
http://www.alpol.com.pl
W skład zestawu domofonowego 1MKEW wchodzi:
- unifon serii COMPACT KM810W
- bramofon serii MODY MD11
- moduł rozmówny MD30
- puszka do montaŜu podtynkowego MD71
- zasilacz PRS240.
Zestaw umoŜliwia system łączności polegający na wywołaniu abonenta poprzez
naciśnięcie przycisku w bramofonie, rozmowę dwukierunkową między bramą a domem,
a w przypadku zakupu elektrozaczepu zdalne otwieranie bramy z mieszkania poprzez
naciśnięcie przycisku w unifonie. Dodatkowe opcje do zestawu:
− CV02 moduł potwierdzający naciśnięcie przycisku wywołania w bramofonie
− MD81 dodatkowy daszek
− MD91 obudowa do montaŜu natynkowego bramofonu
− FC52 zamek szyfrowy umoŜliwiający otwieranie bramy za pomocą kodu
− FT11D moduł umoŜliwiający obsługę bramofonu za pomocą telefonu
bezprzewodowego
− ST702 dodatkowy przycisk do unifonu KM810W
− ST703 3-poziomowy przełącznik głośności dzwonienia unifonu KM810W
INSTRUKCJA POŁĄCZENIA ZESTAWU:
Zasilacz - PRS240 naleŜy zamontować w zamkniętym, suchym pomieszczeniu, tak by
nie miały do niego dostępu osoby niepowołane. Do zasilacza doprowadzamy instalację
zasilającą, zgodnie z obowiązującymi przepisami, przewodem dostosowanym do napięcia
230V. Unifon – KM810W montujemy na ścianie w mieszkaniu w miejscu wybranym
przez uŜytkownika, jednak naleŜy unikać miejsc naraŜonych na wilgoć lub zbyt wysoką
temperaturę. Bramofon wchodzący w skład zestawu 1MKEW przygotowany jest do
montaŜu podtynkowego (istnieje moŜliwość dokupienia daszka ochronnego o symbolu
MD81). Aby uzyskać bramofon w wersji natynkowej naleŜy zakupić obudowę
natynkową o symbolu MD91.
Instalację domofonową wykonujemy w dwóch etapach:
Pierwszy - podziemny - Przewód (minimum 10-Ŝyłowy o przekroju 0,75mm2) układamy
w ziemi od miejsca instalacji bramofonu do miejsca montaŜu zasilacza. W celu
uniknięcia uszkodzeń przewodu związanych z działaniem czynników atmosferycznych
zalecamy korzystanie z przewodów Ŝelowanych przeznaczonych do montaŜu
zewnętrznego.
Drugi etap - ułoŜenie przewodu w domu.
10-Ŝyłowy przewód domofonowy lub telekomunikacyjny o przekroju minimum 0,5mm2
układamy od zasilacza PRS-240 do miejsca montaŜu unifonu – KM810W. Jeśli zestaw
został połączony przewodami zgodnie ze schematem podłączamy zasilanie 230V.
Prawidłowo podłączony układ jest gotowy do pracy.
MONTAś-HURT-DETAL-SERWIS
centrale, telefony, alarmy
domofony, CCTV, automatyka
SCHEMAT POŁĄCZENIA:
