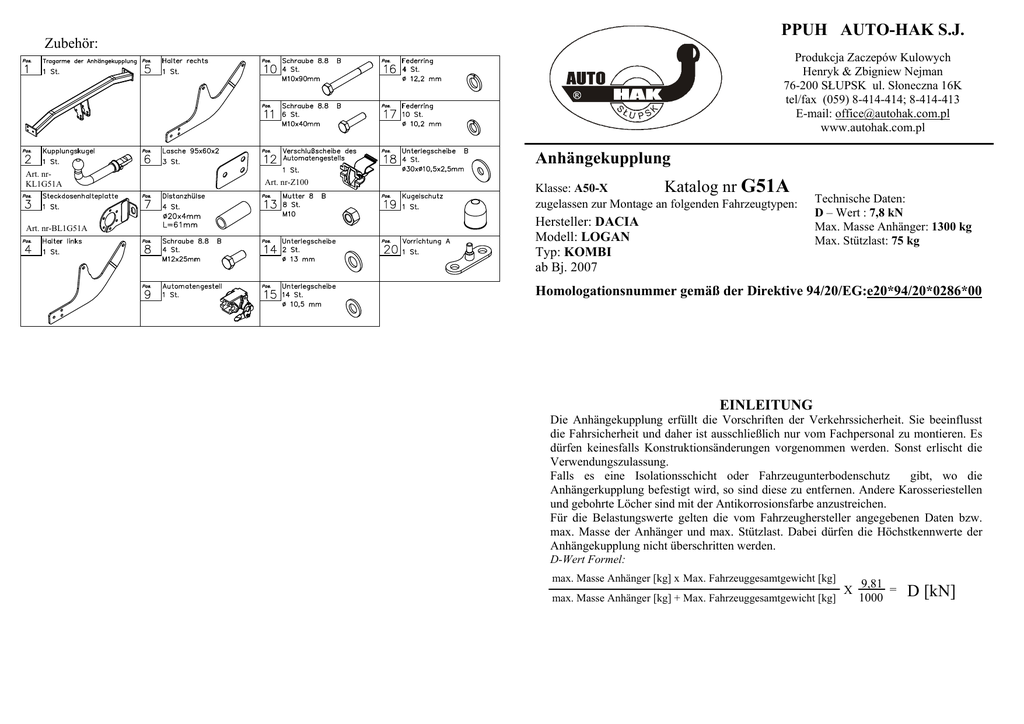

Anhängekupplung Katalog nr G51A = D [kN] PPUH

Anhängekupplung Katalog nr G51A = D [kN] PPUH

PPUH AUTO-HAK S.J.
Zubehör:
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www.autohak.com.pl
Anhängekupplung
Art. nrKL1G51A
Art. nr-BL1G51A
Art. nr-Z100
Klasse: A50-X
Katalog nr G51A
zugelassen zur Montage an folgenden Fahrzeugtypen:
Hersteller: DACIA
Modell: LOGAN
Typ: KOMBI
ab Bj. 2007
Technische Daten:
D – Wert : 7,8 kN
Max. Masse Anhänger: 1300 kg
Max. Stützlast: 75 kg
Homologationsnummer gemäß der Direktive 94/20/EG:e20*94/20*0286*00
EINLEITUNG
Die Anhängekupplung erfüllt die Vorschriften der Verkehrssicherheit. Sie beeinflusst
die Fahrsicherheit und daher ist ausschließlich nur vom Fachpersonal zu montieren. Es
dürfen keinesfalls Konstruktionsänderungen vorgenommen werden. Sonst erlischt die
Verwendungszulassung.
Falls es eine Isolationsschicht oder Fahrzeugunterbodenschutz
gibt, wo die
Anhängerkupplung befestigt wird, so sind diese zu entfernen. Andere Karosseriestellen
und gebohrte Löcher sind mit der Antikorrosionsfarbe anzustreichen.
Für die Belastungswerte gelten die vom Fahrzeughersteller angegebenen Daten bzw.
max. Masse der Anhänger und max. Stützlast. Dabei dürfen die Höchstkennwerte der
Anhängekupplung nicht überschritten werden.
D-Wert Formel:
max. Masse Anhänger [kg] x Max. Fahrzeuggesamtgewicht [kg]
max. Masse Anhänger [kg] + Max. Fahrzeuggesamtgewicht [kg]
X
9,81 =
1000
D [kN]
MONTAGE - und BETRIEBSANLEITUNG DER ANHÄNGEKUPPLUNG
Anbauanleitung
1.
7
18
10
5
11
10
18
7
18
1
10
6
7
8
4
20
!
9
Das Reserverad demontieren. Den Auspuff aus der letzten Aufhängung herunter
lassen, das Hitzeschild abmontieren.
2. Die zwei verschlossenen Löcher an jeder Längsträgerinnseite finden und die
Abdeckung entfernen.
3. Die Distanzhülsen (Pos. 7) einschließlich der großen Unterlegscheiben (Pos. 18) mit
den Schrauben 10x90mm (Pos. 10) in die Löcher der Längsträger von der inneren
Seite her, gemäß der Zeichnung, einsetzen.
4. Die Seitenhalter (Pos. 4 u. 5) von der unteren Seite des Fahrzeuges auf die Schrauben
M10 anlegen und anziehen.
5. Den Tragarm (Pos. 1) zwischen die montierten Halter einschieben und mit den
Schrauben M10x40mm (Pos. 11), die Schrauben gemäß den Angaben in der Tabelle
festdrehen, festziehen. Die rechteckigen Laschen (Pos. 6) rechts nicht vergessen.
6. Das Automatengestell (Pos. 9) und den Steckdosenhalter (Pos. 3) mit den Schrauben
M12x25mm (Pos. 8) fixieren und festziehen. Die Kupplungskugel gemäß der
Anbauanleitung der Anhängekupplung mit dem schnelldemontierbaren Aufsatz
anbringen.
7. Alle Schrauben gemäß den Angaben in der Tabelle festziehen.
8. Die Elektroinstallation gemäß der Bedienungsanleitung des Herstellers anschließen.
9. Falls nötig, den durch die Montage beschädigten Farbanstrich an der
Anhängekupplung ausbessern.
10. Das Reserverad montieren. Den Auspuff in die letzten Aufhängung
Einhängen und die Wärmeschutzplatte montieren.
3
7
2
11
17
Zeichnung 1
13
10
Die Anhängekupplung (Katalognummer G51A) ist für folgende
Fahrzeugtypen zugelassen: DACIA LOGAN KOMBI, ab Bj. 2007 dient zum
ziehen der Anhänger mit der Gesamtlast von 1300 kg und der Kugelstützlast von
max. 75 kg.
18
Rechter
Längsträger
Drehmomente für Schrauben und Muttern 8.8:
M6 - 11 Nm
M 8 - 25 Nm
M 10 - 50 Nm
M 12 - 87 Nm
M 14 - 138 Nm
M16 - 210 Nm
VON DEM HERSTELLER
Die Zuverlässigkeit der Anhängekupplung ist jedoch auch von der ordnungsgemäßen
Montage und der richtigen Nutzung abhängig. Daher werden Sie gebeten, sorgfältig die
folgende Montageanleitung zu lesen und sich an die entsprechenden Anweisungen zu
beachten.
Die Anhängekupplung muss an den vom Fahrzeughersteller vorgeschriebenen
Befestigungsstellen montiert werden.
15
4
Zeichnung 2
ACHTUNG
ƒ
ƒ
ƒ
ƒ
Nach dem Anbau der Anhängekupplung sind die nationalen Vorschriften zur
Anbauabnahme und zur Änderung der Fahrzeugpapiere zu beachten.
Das Fahrzeug sollte mit seitlichen Blinkern und Rückspiegeln, deren Abstand
mindestens der Anhängerbreite entspricht, ausgestattet werden.
Alle Befestigungsschrauben sind nach ca. 1000 km Anhängerbetrieb zu
prüfen und nachzuziehen.
Die Kugel der Anhängekupplung ist sauber zu halten und zu fetten.
Der Freiraum nach Anhang VII, Abbildung 30 der
Richtlinie 94/20/EG ist zu gewährleisten
Bei zulässigem Gesamtgewicht des
Fahrzeuges
FITTING INSTRUCTION
Clamp mark
in acc. with
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
Cables joining
The instruction of the assembly
7
Left directional lights
Rear fog lights
Ground
Right directional lights
Right side parking lights
Stoplights
Left side parking lights
18
10
5
11
10
18
7
18
1
10
6
7
8
4
9
1. Disassemble a spare wheel unit and remove a muffler from a last rubber
handle.
2. Find plugged holes into chassis’ members underneath the car (two per
each side). Remove plugs.
3. To holes (from inside) put distance sleeves (pos. 7) with big washers
(pos. 18) and bolts M10x90mm (pos. 10) as shown on the drawing 2.
4. From below the car, on protruding bolts M10 put side brackets pos. 4 and
5. Twist loosely.
5. Between mounted side brackets put main bar of the towing hitch (pos. 1)
and fix with bolts M10x40mm (pos. 11) according to figure 1. Remember
about fish-plates (pos. 6) on the right side!
6. Tighten all bolts according to the torque show in the table.
7. Fix body of the automat (pos. 9) and the socket plate (pos. 3) using bolts
M12x25mm (pos. 8) from accessories. Place tow-ball (pos. 2) according to
supplied instruction.
8. Connect electric wires of 7-pole socket according to the instruction of the
car. (Recommended to make at authorized service station)
9. Complete paint layer damaged during installation.
7
!
17
3
11
13
Fig. 1
2
10
Fig. 2
This towing hitch is designed to assembly in following car:
DACIA LOGAN ESTATE produced since 2007, catalogue number
G51A and is prepared to tow trailers max total weight up to 1300 kg and
max vertical load 75 kg.
From manufacturer
Thank you for buying our product. Their reliability has been confirmed
in many tests. Reliability of towing hitch depends also on correct assembly and
right exploit. For this reasons we kindly ask to read carefully this instruction and
apply to hints.
The towing hitch should be install in points described by a car producer.
18
15
right chassis’ member
4
Torque settings for nuts and bolts (8,8):
M 8 - 25 Nm
M 10 - 55 Nm
M 12 - 85 Nm
M 14 - 135 Nm
NOTE
After install the towing hitch you should get adequate note in registration book
(at authorised service station).The car should be equipped with:
• Indicators
• Tow mirrors
After 1000km of exploitation check all bolts and nuts. The ball of towing hitch
must be always kept clear and conserve with a grease.
PPUH AUTO-HAK S.J.
Towing hitch accessories:
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: [email protected]
www. autohak.com.pl
Towing hitch (without electrical set)
Class: A50-X
Cat. no. G51A
Designed for:
Manufacturer: DACIA
Model: LOGAN
Type: Estate
Technical data:
D-value: 7,8 kN
maximum trailer weight: 1300 kg
maximum vertical cup load: 75 kg
produced since 2007
Approval number according to Directive 94/20/EC: e20*94/20*0286*00
Foreword
This towing hitch is design according to rules of safety traffic regulations. The
towing hitch is a safety component and must be installed only by qualified
personnel. Any alteration or conversion to the towing hitch is prohibited and
would lead to cancellation of design certification. Remove insulating compound
and underseal from vehicle (if present) in the area of the matting surfaces of the
towing hitch.
The vehicle manufacturer’s specifications regarding trailer load and max. vertical
cup load are decisive for driving, and values for the towing hitch must not be
exceeded.
D-value formula:
Max trailer weight [kg] x Max vehicle weight [kg]
9,81
= D [kN]
X
1000
Max
vehicle
weight
[kg]
Max trailer weight [kg] +
INSTRUKCJA
MontaŜu i eksploatacji zaczepu kulowego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
Łączenie przewodów
Kolejność czynności przy montaŜu
7
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
18
10
5
11
10
18
7
18
1
10
6
7
8
4
9
1. Zdemontować zespół koła zapasowego oraz opuścić tłumik z ostatniego
zawiesia.
2. Odszukać po dwa zaślepione otwory w kaŜdej z podłuŜnic, wyciągnąć zaślepki
3. Od wewnętrznej strony podłuŜnic, w otwory naleŜy włoŜyć tulejki dystansowe
(poz. 7) wraz z duŜymi podkładkami (poz. 18) oraz śrubami M10x90mm (poz.
10) jak pokazano na rysunku 2.
4. Od spodu samochodu przyłoŜyć odpowiednio wsporniki boczne poz. 4 i 5 na
wystające śruby M10. Skręcić luźno.
5. Pomiędzy zamontowane wsporniki wsunąć belkę główną zaczepu (poz. 1) i
skręcić śrubami M10x40mm (poz. 11) zgodnie z rysunkiem. NaleŜy pamiętać o
prostokątnych nakładkach (poz. 6) z prawej strony!
6. Przykręcić korpus automatu (poz. 9) śrubami M12x25mm (poz. 8) wraz z
blachą pod gniazdo (poz. 3). Zamocować kulę (poz. 2) zgodnie z instrukcją
dołączaną do zaczepu z końcówką szybkodemontowalną.
7. Dokręcić wszystkie śruby z momentem jak pokazano w tabeli.
8. Podłączyć przewody gniazdka 7 – bieg. do instalacji elektrycznej zgodnie z
instrukcją fabryczną samochodu (zaleca się wykonanie w ASO).
9. Uzupełnić ewentualne ubytki powłoki malarskiej zaczepu powstałe w trakcie
montaŜu.
7
!
17
13
3
11
Rys. 1
10
2
Rys. 2
Zaczep kulowy przeznaczony jest do zamontowania w samochodzie:
DACIA LOGAN KOMBI, produkowanym od 2007 r., nr katalogowy G51A i
słuŜy do ciągnięcia przyczep o masie całkowitej do 1300 kg i nacisku na kulę
max 75 kg.
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę zaczepu kulowego. Jego
niezawodność została potwierdzona licznymi testami oraz opiniami zadowolonych
klientów. JednakŜe niezawodność zaczepów kulowych jest zaleŜna równieŜ od
prawidłowego montaŜu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie właściwych
wskazówek.
Zaczep naleŜy zamontować w miejscach do tego celu przeznaczonych
przez producenta samochodu.
18
podłuŜnica prawa
15
4
Zalecany moment skręcający dla śrub i nakrętek 8,8:
M 8 - 25 Nm
M 10 - 55 Nm
M 12 - 85 Nm
M 14 - 135 Nm
UWAGA
Po zamontowaniu zaczepu kulowego naleŜy uzyskać wpis w dowodzie rejestracyjnym
pojazdu na „stacji kontroli pojazdów” właściwej dla miejsca zamieszkania.
Samochód powinien być wyposaŜony w :
-kierunkowskazy boczne
-lusterka boczne o rozstawie co najmniej szerokości przyczepy
Sprawdzić śruby mocujące zaczepu kulowego po około 1 000 km przebiegu eksploatacji.
Kula zaczepu musi być utrzymana w czystości i konserwowana smarem stałym
PPUH AUTO-HAK S.J.
WyposaŜenie zaczepu:
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel./fax. (059) 8-414-414; 8-414-413
E-mail: [email protected]
www. autohak.com.pl
Zaczep kulowy bez wyposaŜenia elektrycznego
G51A
Klasa: A50-X
Nr kat.
Przeznaczony do zamontowania w samochodzie:
Producent: DACIA
Model: LOGAN
Typ: KOMBI
produkowanym od 2007 r.
Dane techniczne:
wartość siły D: 7,8 kN
maksymalna masa przyczepy: 1300 kg
maksymalny nacisk na kulę: 75 kg
Numer homologacji zgodnie z Dyrektywą 94/20/WE: e20*94/20*0286*00
KARTA GWARANCYJNA
Producent udziela gwarancji niniejszą kartą gwarancyjną na okres 24 miesięcy licząc
od dnia zakupu zaczepu kulowego do samochodu:
DACIA LOGAN
KOMBI
produkowanego od 2007 r.
Data produkcji ..............................
Data zakupu.............................................
Zakres gwarancji obejmuje wyłącznie wady jakościowe wynikające z winy
producenta.
Gwarancja nie obejmuje natomiast uszkodzeń zawinionych przez nabywcę, wynikających z
niewłaściwego montaŜu, uŜytkowania lub konserwacji, uszkodzeń mechanicznych, normalnego
zuŜycia podczas eksploatacji itp.
Gwarancja udzielona na zakupiony towar nie wyłącza, nie ogranicza ani nie zawiesza
uprawnień kupującego wynikających z niezgodności towaru z umową.
Reklamacje naleŜy zgłaszać w punkcie sprzedaŜy, składając jednocześnie kartę gwarancyjną.
Usunięcie "wady" następuje po stwierdzeniu przez punkt sprzedaŜy wspólnie z producentem
słuszności złoŜonej reklamacji.
Reklamacja powinna być załatwiona w ciągu 14 dni od dnia uznania reklamacji. Karta
gwarancyjna jest niewaŜna jeŜeli nie jest wypełniona i podpisana.
Data zgłoszenia reklamacji: ...................................................................
INFORMACJA WSTĘPNA
Zaczep kulowy jest skonstruowany zgodnie z zasadami bezpieczeństwa ruchu
drogowego. Zaczep kulowy jest elementem wpływającym na bezpieczeństwo
jazdy i moŜe zostać zainstalowany wyłącznie przez personel wyspecjalizowany.
Niedopuszczalne jest dokonywanie jakichkolwiek zmian w konstrukcji zaczepu.
Powoduje to wygaśniecie dopuszczenia do stosowania. W przypadku obecności
masy izolacyjnej lub osłony podwozia w miejscu przylegania zaczepu, naleŜy ją
usunąć. Nieosłonięte miejsca karoserii oraz wywiercone otwory naleŜy
pomalować farbą antykorozyjną.
Informacjami wiąŜącymi odnośnie wartości obciąŜeń są dane podawane przez
producenta samochodu, względnie wartości maksymalnej masy przyczepy oraz
maksymalnego nacisku na kulę, przy czym wartości parametrów zaczepu
kulowego nie mogą być przekroczone.
Wzór do obliczania wartości siły D:
Maks. masa przyczepy [kg] x Maks. masa samochodu [kg]
Maks. masa przyczepy [kg] + Maks. masa samochodu [kg]
X
9,81
=
1000
D [kN]
