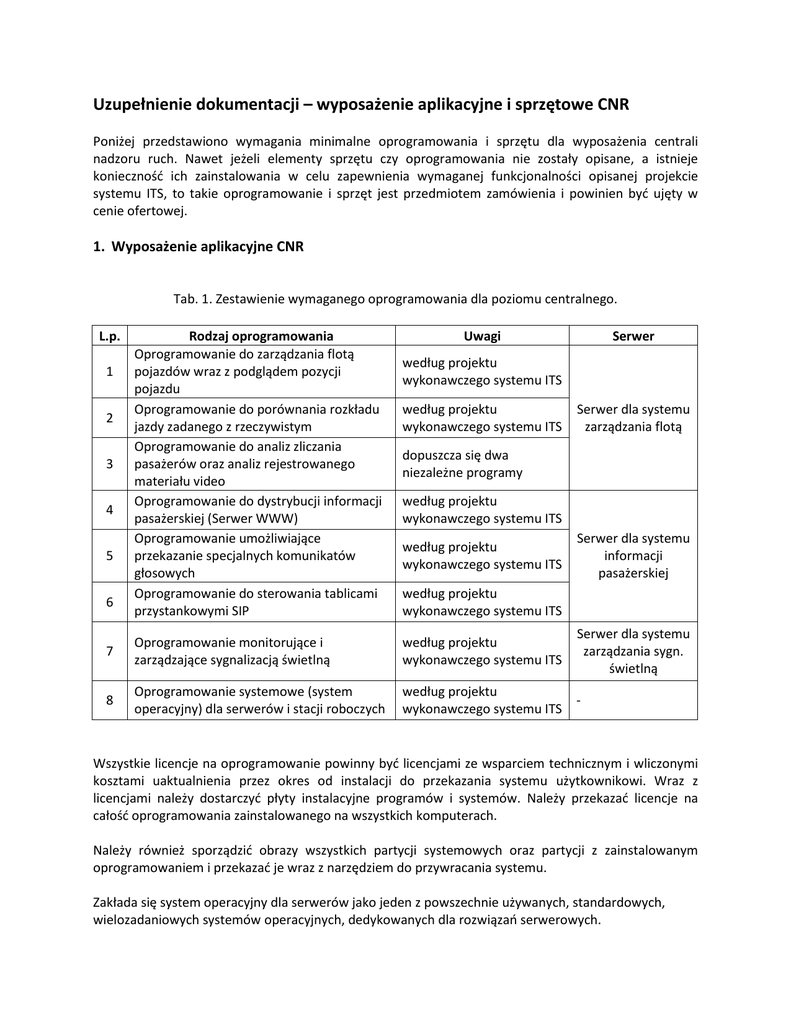

Uzupełnienie dokumentacji – wyposażenie aplikacyjne i sprzętowe CNR
Poniżej przedstawiono wymagania minimalne oprogramowania i sprzętu dla wyposażenia centrali
nadzoru ruch. Nawet jeżeli elementy sprzętu czy oprogramowania nie zostały opisane, a istnieje
koniecznośd ich zainstalowania w celu zapewnienia wymaganej funkcjonalności opisanej projekcie
systemu ITS, to takie oprogramowanie i sprzęt jest przedmiotem zamówienia i powinien byd ujęty w
cenie ofertowej.
1. Wyposażenie aplikacyjne CNR
Tab. 1. Zestawienie wymaganego oprogramowania dla poziomu centralnego.
L.p.
1
2
3
4
5
6
Rodzaj oprogramowania
Oprogramowanie do zarządzania flotą
pojazdów wraz z podglądem pozycji
pojazdu
Oprogramowanie do porównania rozkładu
jazdy zadanego z rzeczywistym
Oprogramowanie do analiz zliczania
pasażerów oraz analiz rejestrowanego
materiału video
Oprogramowanie do dystrybucji informacji
pasażerskiej (Serwer WWW)
Oprogramowanie umożliwiające
przekazanie specjalnych komunikatów
głosowych
Oprogramowanie do sterowania tablicami
przystankowymi SIP
Uwagi
Serwer
według projektu
wykonawczego systemu ITS
według projektu
wykonawczego systemu ITS
Serwer dla systemu
zarządzania flotą
dopuszcza się dwa
niezależne programy
według projektu
wykonawczego systemu ITS
według projektu
wykonawczego systemu ITS
Serwer dla systemu
informacji
pasażerskiej
według projektu
wykonawczego systemu ITS
7
Oprogramowanie monitorujące i
zarządzające sygnalizacją świetlną
według projektu
wykonawczego systemu ITS
Serwer dla systemu
zarządzania sygn.
świetlną
8
Oprogramowanie systemowe (system
operacyjny) dla serwerów i stacji roboczych
według projektu
wykonawczego systemu ITS
-
Wszystkie licencje na oprogramowanie powinny byd licencjami ze wsparciem technicznym i wliczonymi
kosztami uaktualnienia przez okres od instalacji do przekazania systemu użytkownikowi. Wraz z
licencjami należy dostarczyd płyty instalacyjne programów i systemów. Należy przekazad licencje na
całośd oprogramowania zainstalowanego na wszystkich komputerach.
Należy również sporządzid obrazy wszystkich partycji systemowych oraz partycji z zainstalowanym
oprogramowaniem i przekazad je wraz z narzędziem do przywracania systemu.
Zakłada się system operacyjny dla serwerów jako jeden z powszechnie używanych, standardowych,
wielozadaniowych systemów operacyjnych, dedykowanych dla rozwiązao serwerowych.
2. Wyposażenie sprzętowe informatyczne CNR
Tab. 2. Zestawienie wymaganego sprzętu informatycznego dla poziomu centralnego.
L.p.
Rodzaj wyposażenia
Uwagi
ilośd sztuk
1
Serwer dla systemu zarządzania flotą
według specyfikacji
oprogramowania jednak nie
gorszy niż wymagania poniżej
1
2
Serwer dla systemu informacji
pasażerskiej
według specyfikacji
oprogramowania jednak nie
gorszy niż wymagania poniżej
1
3
Serwer dla systemu monitorowania i
zarządzania sygnalizacją świetlną
według specyfikacji
oprogramowania jednak nie
gorszy niż wymagania poniżej
1
4
Stacje robocze operatorskie
wraz z klawiaturą, myszą i
okablowaniem
3
5
Monitory LCD dla operatorów
6
Ekrany LCD do montażu na ścianie
7
8
9
Urządzenie biurowe wielofunkcyjne
(drukarka – kopiarka -skaner)
Okablowanie strukturalne lokalnej
sieci komputerowej wraz z
urządzeniami
układ zasilania awaryjnego UPS
Monitory o przekątnej 22 cale
Ekrany o przekątnej 52 cale
wraz z elementami mocującymi
6
wymagania poniżej
1
według wymagao
oprogramowania
1
wymagania poniżej
1
2
Serwery
Parametry serwerów (moc obliczeniowa, ilośd procesorów, pojemnośd macierzy) należy dobrad z
uwzględnieniem właściwości wybranego rozwiązania zarówno w zakresie doboru systemu operacyjnego,
oprogramowania przetwarzającego dane jak i kompresji danych. Wymogiem zamawiającego jest
zapewnienie na macierzy minimum 100 % więcej przestrzeni niż wymagana pojemnośd dla potrzeb
systemów. Dotyczy to każdej z macierzy niezależnie.
Charakterystyka serwerów:
 umożliwiające instalację w szafie serwerowej 19”;
 możliwośd wyposażenia w co najmniej 16 GB pamięci RAM;
 wyposażone w procesory co najmniej dwu- lub czterordzeniowe klasy serwer;
 wyposażone w macierze dyskowe;
 wyposażone w system backupu danych systemu.
Wymagania dotyczące stacji roboczych - operatorskich.
Windows VISTA Ultimate PL (lub porównywalny)
Procesor: Intel Core2 Quad Extreme QX9650 3,00 GHz (lub porównywalny)
Płyta główna: Asus Rampage Extreme Intel X48 (lub porównywalny)
Pamięd RAM: 2x DDR3 2x 2GB 1333MHz CL9 DHX (lub porównywalny)
Karta graficzna: Radeon 4870 X2 Asus 2GB 2xDVI (lub porównywalny)
Dysk twardy: 1TB Serial ATA II (32 MB ciche) (lub porównywalny)
Napęd optyczny: LG Blu-ray (DVD+/-RW + HD-DVD) black (lub porównywalny)
Obudowa: CoolerMaster Cosmos 1000 Black-Silver (lub porównywalny)
Zasilacze ATX: Be-quiet Dark Power P7-PRO-850W (lub porównywalny)
2 Monitory LCD dla każdej stacji - 22" iiyama ProLite E2200(lub porównywalny)










Ekrany LCD do montażu na ścianie



minimalna przekątnej: 52 cale;
minimalna rozdzielczośd: 1920x1080;
wraz z elementami mocującymi do ściany.
Urządzenie biurowe wielofunkcyjne (drukarka – kopiarka -skaner)
Wymaga się wielofunkcyjnego urządzenia pełniące rolę skanera, kopiarki i kolorowej drukarki laserowej.
Parametry:






minimalna rozdzielczośd 2400 x 600 dpi;
drukowanie z prędkością minimalną 24 str./min;
dla skanera minimalna rozdzielczośd optyczną 1200 x 2400 dpi;
złącze Ethernet;
automatyczny tryb druku dwustronnego;
automatyczny podajnik dokumentów na min. 35 arkuszy.
Okablowanie strukturalne lokalnej sieci komputerowej wraz z urządzeniami sieciowymi
Okablowanie i urządzenia sieciowe należy zaprojektowad i wykonad według wymagao
zaproponowanego systemu. Należy wykonad podłączenie do sieci Internet w celu zapewnienia
komunikacji do urządzeo terenowych stałych i mobilnych przez APN. Zgodnie z projektem systemu ITS.
Wybór operatora dla połączenia Internetowego i GPRS uzgodnid z Zamawiającym.
Wymagania dotyczące układ zasilania awaryjnego UPS
w obudowie mocowanej w szafie RACK 19”, zapewniający bezprzerwowe (UPS ONLINE) przejście na
zasilanie awaryjne w przypadku zaniku napięcia sieciowego oraz gwarantujący 2 godziny pracy systemu
bez przerwy po zaniku napięcia. Układ powinien również stabilizowad parametry napięcia zasilającego i
filtrowad potencjalnie niebezpieczne zakłócenia sieciowe (przepięcia, harmoniczne, chwilowe spadki
napięcia)
3. Wyposażenie sprzętowe - meblowe CNR
Tab 3. Zestawienie umeblowania pomieszczenia centrali nadzoru ruchu.
L.p.
Meble dla budynku CNR
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
biurko
szafka pod biurko (tzw. kontener)
stół prostokątny
stół prostokątny
stół prostokątny
stół operatorów - półokrągły
szafa aktowa – z drzwiami
szafa aktowa – regał
szafa gospodarcza
szafa - pokój kierowców
zabudowa kuchenna - pomieszczenie socjalne
krzesło biurowe obrotowe
krzesło metalowe, tapicerowane
fotel
kanapa - sofa 2 osobowa
parter piętro Suma
[szt.] [szt.] [szt.]
4
4
1
1
3
3
-
-
1
1
1
1
1
3
1
1
1
4
4
2
3
2
4
2
4
7
1
1
3
1
4
2
2
1
1
7
6
4
4
wymiary [m]
DxSxW
1,35x0,7x0,75
0,45x0,5x0,6
1x0,4x0,6
1,2x0,6x0,75
1,5x0,7x0,75
3,6x0,7x0,75
0,8x0,45x1,85
0,8x0,45x1,85
0,8x0,6x1,85
1,8x0,6x1,85
2,78x0,6x0,9
typowe
typowe
0,75x0,75
1,5x0,8
Rozmieszczenie mebli - według rysunków rzutów kondygnacji dla projektu branża architektura.
Wymagania
1. Biurko o wymiarach zewnętrznych: długośd – 135 cm, szerokośd – 70 cm, wysokośd – 75 cm. Blat
i boki wykonane z płyty 25 mm. Front biurka zabudowany płytą o grubości 18 mm i o wysokości 44 cm liczonej od powierzchni wewnętrznej blatu z dwoma otworami na przewody
zabezpieczonymi okrągłymi zaślepkami z tworzywa sztucznego, prześwit między blatem a półką
– 7 cm. Wszystkie obrzeża oklejone taśmą PCV o grubości 2 mm i szerokości odpowiadającej
grubości zastosowanej płyty.
2. Szafka pod biurko (tzw. kontener)- na kółkach, z czterema szufladami, o wymiarach
zewnętrznych: szerokośd - 45 cm, głębokośd – 50 cm, wysokośd z kółkami – 60 cm, spód i
wierzch wykonane z płyt o grubości 25 mm, boki oraz szuflady z płyty 18 mm, spód szuflady z
płyty pilśniowej o grubości 6 mm. Szuflady wysuwane na prowadnicach metalowych, z zamkiem
centralnym, z uchwytami metalowymi. Wszystkie obrzeża oklejone taśmą PCV o grubości 2 mm i
szerokości odpowiadającej grubości zastosowanej płyty.
3. Stół prostokątny o wymiarach zewnętrznych: długośd – 100 cm, szerokośd – 40 cm, wysokośd –
60 cm. Blat i boki wykonane z płyty 25 mm. Wszystkie obrzeża oklejone taśmą PCV o grubości 2
mm i szerokości odpowiadającej grubości zastosowanej płyty.
4. Stół prostokątny o wymiarach zewnętrznych: długośd – 120 cm, szerokośd – 60 cm, wysokośd –
75 cm. Blat i boki wykonane z płyty 25 mm. Wszystkie obrzeża oklejone taśmą PCV o grubości 2
mm i szerokości odpowiadającej grubości zastosowanej płyty.
5. stół prostokątny o wymiarach zewnętrznych: długośd – 150 cm, szerokośd – 70 cm, wysokośd –
75 cm. Blat i boki wykonane z płyty 25 mm. Wszystkie obrzeża oklejone taśmą PCV o grubości 2
mm i szerokości odpowiadającej grubości zastosowanej płyty.
6. Stół operatorów – półokrągły o wymiarach zewnętrznych: długośd – 360 cm, szerokośd – 70 cm,
wysokośd – 75 cm. Blat i boki wykonane z płyty 25 mm. Wszystkie obrzeża oklejone taśmą PCV o
grubości 2 mm i szerokości odpowiadającej grubości zastosowanej płyty. Kształt zgodnie z
według rysunków rzutów kondygnacji dla projektu branża architektura. Możliwośd podziału
blatu na trzy skręcane części. Front stołu zabudowany płytą o grubości 18 mm i o wysokości - 44
cm liczonej od powierzchni wewnętrznej blatu.
7. Szafa aktowa z drzwiami o wymiarach zewnętrznych: szerokośd 80 cm, głębokośd – 44 cm,
wysokośd – 185 cm, z czterema półkami, z drzwiami i zamkiem cylindrycznym. Wieoce górny i
dolny, boki, drzwi oraz półki wykonane z płyty o grubości 18 mm, tył z płyty pilśniowej o grubości
6 mm, co druga półka montowana na stałe. Wszystkie obrzeża oklejone taśmą PCV o grubości 2
mm i szerokości 18 mm.
8. Szafa aktowa – regał o wymiarach zewnętrznych: szerokośd 80 cm, głębokośd – 44 cm, wysokośd
– 185 cm, z czterema półkami. Wieoce górny i dolny, boki, drzwi oraz półki wykonane z płyty o
grubości 18 mm, tył z płyty pilśniowej o grubości 6 mm, co druga półka montowana na stałe.
Wszystkie obrzeża oklejone taśmą PCV o grubości 2 mm i szerokości 18 mm.
9. Szafa gospodarcza o wymiarach zewnętrznych: szerokośd – 80 cm, głębokośd – 60 cm, wysokośd
- 185 cm, z czterema półkami, z drzwiami i zamkiem cylindrycznym metalowych, podzielona w
pionie na dwie równe części: częśd aktową z czterema półkami i częśd ubraniową z wieszakiem
metalowym wysuwanym i dolną półką. Wieoce górny i dolny, boki oraz półki z płyty grubości 18
mm, tył z płyty pilśniowej o grubości 6 mm, co druga półka montowana na stałe. Wszystkie
obrzeża oklejone taśmą PCV o grubości 2mm i szerokości 18 mm.
10. Szafa - pokój kierowców, szafa aktowo – ubraniowa o wymiarach: szerokośd – 180 cm, głębokośd
– 60cm, wysokośd – 185 cm podzielona w pionie na dwie równe części: częśd aktową z czterema
półkami i częśd ubraniową z wieszakiem metalowym wysuwanym i dolną półką, drzwi
przesuwne na prowadnicach metalowych, z zamkiem cylindrycznym, listwą cokołową w górnej
części zabezpieczającą drzwi przed wypadnięciem. Wieoce górny i dolny, boki oraz półki z płyty
grubości 18 mm, tył z płyty pilśniowej o grubości 6 mm, co druga półka montowana na stałe.
Wszystkie obrzeża oklejone taśmą PCV o grubości 2mm i szerokości 18 mm.
11. Krzesło biurowe obrotowe, ergonomiczne z wysokim oparciem i podłokietnikami z poliuretanu,
regulowanym kątem oparcia względem siedziska, z regulowaną wysokością siedziska w zakresie
42,5- 55,5 cm, regulowaną wysokością oparcia w zakresie 53,5 – 59,0 cm, regulowaną
wysokością podłokietników w zakresie 1,6 – 2,3 cm oraz szerokością siedziska – 46 cm.
Wysokośd krzesła min. – 95 cm, max. -113,5 cm. Podstawa krzesła co najmniej pięcioramienna.
Tkanina obiciowa trudnopalna. Kolor do uzgodnienia z Zamawiającym.
12. Krzesło metalowe, tapicerowane bez podłokietników o wymiarach: wysokośd – 82,0 cm,
szerokośd – 54,5 cm, szerokośd siedziska – 47,5 cm, głębokośd siedziska – 41,5 cm, wysokośd
siedziska – 47,0cm, wysokośd oparcia – 35,0 cm. Tkanina obiciowa trudnopalna. Kolor do
uzgodnienia z Zamawiającym.
13. Fotel, siedzisko tapicerowane, stała wysokośd siedziska, z podłokietnikami tapicerowanymi.
Fotel może byd obrotowy. Wysokośd całkowita maksymalnie 100cm, szer. siedziska około 57cm
(+/-2cm) Podłokietniki mają byd przymocowane na stałe.
14. kanapa - sofa 2 osobowa, siedzisko tapicerowane, stała wysokośd siedziska, z podłokietnikami
tapicerowanymi. Fotel może byd obrotowy. Wysokośd całkowita maksymalnie 100cm, szer.
pojedynczego siedziska nie mniej niż 57cm (+/-2cm). Podłokietniki mają byd przymocowane na
stałe. Szerokośd zewnętrzna całej kanapy 150 cm.
Meble biurowe wymienione w poz. 1-10 muszą byd wykonane: z płyty wiórowej laminowanej, w kolorze
do uzgodnienia pomiędzy Zamawiającym a Wykonawcą - realizatorem przedmiotu zamówienia. obrzeża
z PCV w kolorze płyt.
Tolerancja wymiarów +/-2cm.
Zamawiający dopuszcza inne umeblowanie po wcześniejszym zaprezentowaniu i uzgodnieniu projektu
aranżacji wnętrza.
