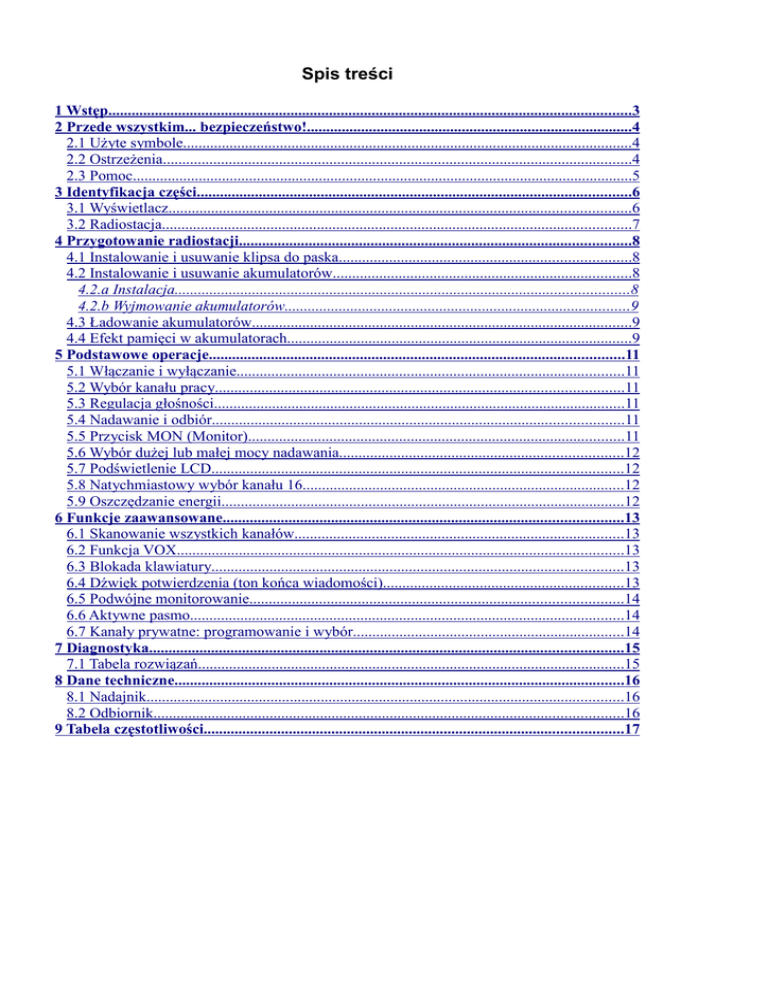

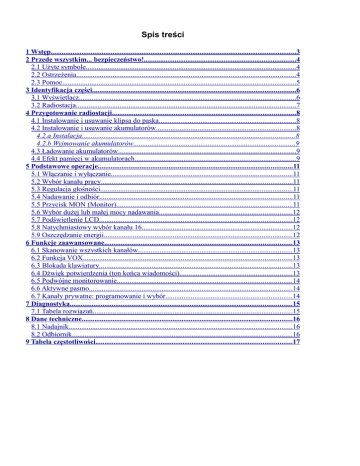

Spis treści
1 Wstęp.......................................................................................................................................3
2 Przede wszystkim... bezpieczeństwo!....................................................................................4
2.1 UŜyte symbole....................................................................................................................4
2.2 OstrzeŜenia.........................................................................................................................4
2.3 Pomoc.................................................................................................................................5
3 Identyfikacja części................................................................................................................6
3.1 Wyświetlacz.......................................................................................................................6
3.2 Radiostacja.........................................................................................................................7
4 Przygotowanie radiostacji.....................................................................................................8
4.1 Instalowanie i usuwanie klipsa do paska...........................................................................8
4.2 Instalowanie i usuwanie akumulatorów.............................................................................8
4.2.a Instalacja.....................................................................................................................8
4.2.b Wyjmowanie akumulatorów.........................................................................................9
4.3 Ładowanie akumulatorów..................................................................................................9
4.4 Efekt pamięci w akumulatorach.........................................................................................9
5 Podstawowe operacje...........................................................................................................11
5.1 Włączanie i wyłączanie....................................................................................................11
5.2 Wybór kanału pracy.........................................................................................................11
5.3 Regulacja głośności..........................................................................................................11
5.4 Nadawanie i odbiór..........................................................................................................11
5.5 Przycisk MON (Monitor).................................................................................................11
5.6 Wybór duŜej lub małej mocy nadawania.........................................................................12
5.7 Podświetlenie LCD..........................................................................................................12
5.8 Natychmiastowy wybór kanału 16...................................................................................12
5.9 Oszczędzanie energii........................................................................................................12
6 Funkcje zaawansowane.......................................................................................................13
6.1 Skanowanie wszystkich kanałów.....................................................................................13
6.2 Funkcja VOX...................................................................................................................13
6.3 Blokada klawiatury..........................................................................................................13
6.4 Dźwięk potwierdzenia (ton końca wiadomości)..............................................................13
6.5 Podwójne monitorowanie................................................................................................14
6.6 Aktywne pasmo................................................................................................................14
6.7 Kanały prywatne: programowanie i wybór......................................................................14
7 Diagnostyka..........................................................................................................................15
7.1 Tabela rozwiązań..............................................................................................................15
8 Dane techniczne....................................................................................................................16
8.1 Nadajnik...........................................................................................................................16
8.2 Odbiornik.........................................................................................................................16
9 Tabela częstotliwości............................................................................................................17
WSTĘP
Nowa ręczna radiostacja morska PACIFIC jest w stanie spełnić wymagania komunikacyjne
dla wszystkich rodzajów nawigacji, zarówno profesjonalnych, jak i hobbystycznych.
PACIFIC jest solidna, zaawansowana elektronicznie oraz umoŜliwia czytelną i pewną
komunikację w morskim paśmie VHF na wszystkich kanałach przypisanych przez ITU.
Oferuje ona bezpieczeństwo dla wszystkich nawigacyjnych wymagań, między innymi dzięki
temu, Ŝe posiada dedykowany przycisk, który daje natychmiastowy dostęp do kanału
alarmowego 16.
PACIFIC, dyspnująca 57 kanałami oraz posiadająca 5W wyjściowej mocy nadawania, jest
wykonana z podzespołów specjalnie zaprojektowanych do tego rodzaju sprzętu.
PACIFIC jest szczególnie prosta w uŜyciu i gwarantuje najlepsze działanie we wszystkich
sytuacjach, takŜe dzięki blokadzie klawiatury, która zapobiega przypadkowemu naciskaniu
przycisków przy pracy z urządzeniem. Podświetlany z tyłu wyświetlacz LCD pozwala na jej
uŜytkowanie w ciemnościach lub przy złej widoczności.
W skrócie: PACIFIC jest łatwy w uŜyciu i oferuje całkowite bezpieczeństwo!
Główne cechy:
• Syntezator częstotliwości typu PLL (Phase Locked Loop) – dla precyzyjnego i
stabilnego wyboru kanałów.
• Podświetlany z tyłu wyświetlacz LCD – stale wyświetla parametry i ustawienia
radiostacji. Tylne podświetlenie umoŜliwia uŜywanie radiostacji w warunkach słabego
oświetlenia otoczenia.
• Automatyczna blokada szumów – podczas odbioru, funkcja ta automatycznie
eliminuje nuŜący szum i redukuje zuŜycie akumulatora.
• Przycisk wywołania kanału 16 – do natychmiastowego dostępu do kanału 16
(najczęściej uŜywanego morskiego kanału łączności alarmowej).
• Wybór duŜej/małej mocy nadawania – zmniejsza moc nadawania w komunikacji na
niewielkie odległości, pozwalają na oszczędność energii i zmniejszenie zakłóceń.
• Blokada klawiatury – blokuje klawiaturę by uniknąć przypadkowego uaktywnienia
przycisków lub ustawień.
• Ikona wyczerpywania się akumulatora – alarmuje, gdy akumulatory są na
wyczerpaniu.
• Gniazda dla głośnika i mikrofonu – gniazda te umoŜliwiają uŜycie róŜnych
zewnętrznych akcesoriów z mikrofonem (słuchawki, mikrofonogłośnik itd.) dla
bardziej wygodnego uŜytkowania.
• Radiostacji moŜna uŜywać z ładowalnym pakietem Ni-MH lub zwykłymi bateriami
alkalicznymi.
• Skanowanie kanałów – automatyczne poszukiwania sygnałów w pasmach morskich.
Notatka: Producent, nie ustając w wysiłkach stałego podnoszenia jakości produktu, zastrzega sobie prawo do
zmiany charakterystyk bez uprzedzenia.
PRZEDE WSZYSTKIM... BEZPIECZEŃSTWO!
UŜyte symbole
Dla łatwości i wygody uŜytkowania niniejsza instrukcja obsługi symboli i ramek1 do
podkreślenia sytuacji pilności, wskazania praktycznych porad oraz przekazania informacji
ogólnej.
!
Wykrzykniki takie, jak ten pokazują najbardziej istotne opisy dotyczące napraw technicznych,
sytuacji niebezpiecznych, ostrzeŜeń o niebezpieczeństwie, porad i / lub inne waŜne informacje.
Ignorowanie tych symboli moŜe doprowadzić do powaŜnych problemów i / lub uszkodzeń i / lub
zranienia.
Uwagi takie, jak ta, wskazują na praktyczne porady podpowiadane przez nas do zastosowania w celu uzyskania
optymalnego działania sprzętu.
OstrzeŜenia
!
!
!
!
!
!
!
!
!
!
!
NIE NADAWAJ Z USZKODZONĄ ANTENĄ LUB BEZ PODŁĄCZONEJ ANTENY –
chociaŜ radiostacja ma zabezpieczenia, moŜe to powaŜnie uszkodzić końcowe stopnie mocy radiowej. Nie
uŜywaj radiostacji, jeśli antena jest uszkodzona.
Nie trzymaj anteny zbyt blisko głowy lub ciała podczas nadawania.
Nie trzymaj radiostacji za antenę! To jest delikatna część urządzenia i ma podstawowe
znaczenie dla prawidłowego działania radiostacji.
Zwróć uwagę na warunki otoczenia – chociaŜ radiostacja została zaprojektowana do pracy
w najbardziej niesprzyjających warunkach, jest waŜne, by unikać jej ekspozycji na środowiska o
nadmiernej wilgotności i zapyleniu lub na temperatury spoza zakresu -15°C do +55°C. Unikaj teŜ
wystawienia na bezpośrednie działanie światła słonecznego.
Unikaj silnych wstrząsów mechanicznych lub nadmiernej wibracji, radiostacja jest
zaprojektowana by znosić wstrząsy i wibracje, zakładając, Ŝe są one normalne, takie jak wywoływane
przez kaŜdy sprzęt elektryczny.
Nie uŜywaj radiostacji, jej akcesoriów a takŜe nie wymieniaj akumulatorów w środowisku
potencjalnie zagroŜonym wybuchem. Pojedyncza iskra moŜe wywołać eksplozję.
AKUMULATORY – ściśle przestrzegaj wskazówek i ostrzeŜeń dotyczących akumulatorów,
podanych w rozdziałach 4.3 oraz 4.4
Nie otwieraj radiostacji pod Ŝadnym pozorem! Precyzyjny mechanizm i elektronika
radiostacji wymagają doświadczenia i specjalistycznego sprzętu; z tego samego powodu radiostacja nie
moŜe rekalibrowana pod Ŝadnym pozorem, gdyŜ juŜ została skalibrowana na maksymalną efektywność.
Nieautoryzowane otwarcie radiostacji spowoduje utratę gwarancji.
Nie uŜywaj detergentów, alkoholu, rozpuszczalników lub materiałów ściernych do
czyszczenia sprzętu. Po prostu uŜyj miękkiej, czystej szmatki. JeŜeli radiostacja jest bardzo zabrudzona,
lekko zmocz ściereczkę w mieszaninie wody i neutralnego mydła.
Twoja ręczna radiostacja morska ma wbudowany nadajnik radiowy VHF. Bądź świadom
tego, Ŝe – gdy naciśniesz przycisk PTT, - radiostacja emituje energię o częstotliwości radiowej.
Przed uŜyciem radiostacji upewnij się, Ŝe wszelkie osłony ochronne oraz częśći są
w doskonałym stanie do pracy, w celu zapewnienia maksymalnej ochrony przed wilgocią oraz
czynnikami atmosferycznymi.
Pomoc
Nakłaniamy Cię do zapisania numeru seryjnego twojej radiostacji w miejscu przewidzianym
poniŜej. Numer ten znajduje się na panelu tylnym i będzie pomocą na wypadek
naprawy/pomocy albo zagubienia czy kradzieŜy radiostacji.
Numer seryjny ________________________________
1
Ze względu na ograniczenia narzędzia uŜytego do napisania i złoŜenia przetłumaczonego tekstu, nie
wszystkie symbole udało się przenieść bez zmian, zostały zatem uŜyte ramki. – przyp. tłum.
IDENTYFIKACJA CZĘŚCI
Wyświetlacz
Twoja radiostacja morska stale informuje cię odnośnie swojego stanu za pomocą
wyświetlacza ciekłokrystalicznego (LCD). Pojawiające się na wyświetlaczu symbole oraz
zgodnie ze stanem działania urządzenia, - korespondujące z nimi parametry, są opisane
poniŜej:
a.
b.
c.
d.
e.
VOX – Aktywacja funkcji VOX;
TX – Podczas nadawania (gdy naciśniesz PTT)
: Ostrzega przed niskim stanem energii w akumulatorach;
Kanał – Te dwie duŜe cyfry pokazują wybrany kanał morski;
INT/USA/CAN i pierwsza z dwóch małych liczb – określa uŜywane pasmo
częstotliwości (USA i CAN: moŜe zostać aktywowane za pomocą opcjonalnego
zestawu programującego PRG-PACIFIC, ale są przeznaczone wyłącznie do wersji
amerykańskiej).
e-1 Druga mała cyfra – daje informację odnośnie uŜywanego kanału (“d” duplex).
- Pojawia się, gdy włączona jest blokada klawiatury.
f.
g.
- Ten symbol oznacza aktywowanie kanałów informacji o pogodzie (tylko dla
wersji amerykańskiej – pasma USA i CAN).
h. LO (Low - niska) / Hi (High - wysoka) – wskazuje wybrany poziom mocy.
i. RX - (zajęty kanał): pojawia się wtedy, gdy radiostacja odbiera sygnał.
Radiostacja
Aby zidentyfikować róŜne części urządzenia, zwróć uwagę na następujące rysunki:
1. Pokrętło głośności – przełącznik włączenia/wyłączenia urządzenia oraz regulacja głośności.
2. PTT (press to talk – naciśnij by mówić) – Naciśnij ten przycisk, aby włączyć nadawanie.
3. Przycisk ‘16’ – Naciśnij ten przycisk, by natychmiast wywołać kanał 16.
4. Wbudowany MIKROFON – Tu dźwięk jest wychwytywany przez mikrofon.
5. Wbudowany GŁOSNIK – miejsce, w którym zabudowany jest głośnik.
6. ANTENA – Odbiera i nadaje sygnały radiowe.
7. Gniazdo MIC/CHG (pod ochronną pokrywą) – Do podłączenia urządzeń zewnętrznych
(słuchawek, mikrofonu itd.) oraz dla ładowarki akumulatora.
8. Przycisk MENU – Naciśnij ten przycisk, by wyświetlić MENU urządzenia.
9. Przycisk MONITOR/SCAN – Naciśnij ten przycisk jeden raz, by aby uruchomić SCAN
(skanowanie kanałów). Przytrzymaj ten przycisk wciśnięty przez 2 sekundy aby
uruchomić funkcję MON. Funkcja ta tymczasowo wyłącza Blokadę szumów (Squelch)
(dla słabych sygnałów).
10. Przyciski
- Naciskaj te przyciski w celu wyboru kanału lub wyboru pozycji z MENU.
PRZYGOTOWANIE RADIOSTACJI
Zanim zaczniesz uŜywać radiostacji, upewnij się, Ŝe
następujące pozycje zostały dostarczone:
•
Radiostacja;
•
Podpórka na stół/ścianę;
•
Zestaw akumulatorów NiMH;
•
Klips do pasa;
•
Ładowarka biurkowa z adapterem;
•
DwudroŜna ładowarka zasilana z gniazda
zapalniczki samochodowej;
•
Instrukcja obsługi.
JeŜeli którejkolwiek z powyŜszych pozycji
brakuje, natychmiast skontaktuj się ze swoim
dostawcą.
Instalowanie i usuwanie klipsa do paska
Za pomocą klipsa do pasa moŜesz w prosty sposób przypiąć
radiostację do pasa. Klips musi być jednak usunięty do
instalacji lub wymiany akumulatorów. Aby usunąć klips do
paska, postępuj zgodnie z instrukcjami na rysunku 1. Aby
ponownie zamocować klips na urządzeniu wsuń go w
prowadnice na tylnej stronie radiostacji do chwili, gdy nie
zatrzaśnie się we właściwej pozycji.
Instalowanie i usuwanie akumulatorów
Radiostacja działa na dostarczonym zestawie akumulatorów
NiMH lub 4 opcjonalnych bateriach AA. Mogą one być dwóch
typów:
•
ładowalne akumulatorki NIMH (1,2V) –
dostępne w róŜnych pojemnościach (w mA/h).
Akumulatory o większej pojemności będą zasilać
dłuŜej, ale teŜ będą wymagać dłuŜszego czasu
ładowania.
•
Nie ładowalne baterie alkaliczne (1,5V).
!
!
Nie instaluj w radostacji jednocześnie ładowalnych
akumulatorków i baterii alkalicznych. Zawsze uŜywaj takich
samych akumulatorów/baterii jako zestawu, aby mieć pewność,
Ŝe ich poziom naładowania jest taki sam.
JeŜeli przez dłuŜszy czas nie uŜywasz radiostacji,
wyjmij akumulatory / zestaw akumulatorów / baterii.
Instalacja
1) Zdejmij klips paska, jak opisano w paragrafie 4.1;
2) Otwórz pojemnik akumulatorów, jak pokazano na
Rysunku 2;
3) WłóŜ zestaw akumulatorów do komory akumulatorów,
jak pokazano na Rysunku 2;
4) Umieść na miejscu pokrywę pojemnika na
akumulatory;
5) Umieść na miejscu klip paska.
!
!
JeŜeli uŜywasz baterii, starannie umieść je we
właściwej biegunowości, jak to pokazano wewnątrz komory.
UwaŜnie zamknij pokrywę komory akumulatorów.
Wyjmowanie akumulatorów
1) Wykonaj kroki 1 i 2 paragrafu 4.2.a
2) Wyjmij akumulatory z urządzenia
3) Wykonaj kroki 4 i 5 paragrafu 4.2.a.
Ładowanie akumulatorów
Akumulatory moŜna ładować nie wyjmując ich z radiostacji (ale radiostacja musi być w tym
czasie wyłączona); akumulatory potrzebują 8-10 godzin by się w pełni naładować (zestaw
akumulatorków 800mAh).
Aby naładować akumulatorki za pomocą dwudroŜnej ładowarki samochodowej:
1.
OstroŜnie podnieś gumową osłonę gniazda MIC/CHG.
2.
WłóŜ wtyczkę ładowarki do gniazda MIC/CHG radiostacji, następnie podłącz
ładowarkę do ładowarki samochodowej. Proces ładowania rozpocznie się.
3.
Gdy ładowanie się zakończy, wyjmij wtyczkę ładowarki z radiostacji oraz
odłącz ładowarkę od sieci. Umieść z powrotem gumkę wymienioną w kroku 1.
!
!
!
!
!
Nie ładuj akumulatorów nadmiernie! Gdy są one w pełni naładowane, proces ładowania nie
kończy się automatycznie. Nie zapomnij zatem odłączyć ładowarki od radiostacji, gdy tylko akumulatory
zostaną naładowane.
Nie próbuj ładować baterii alkalicznych lub innych nie przeznaczonych do ładowania.
Upewnij się, Ŝe w chwili, gdy podłączasz ładowarkę, w komorze akumulatora znajdują się wyłącznie
akumulatorki Ni-MH! Próba ładowania innych typów baterii (np. baterii alkalicznych) jest bardzo
niebezpieczna. Baterie nie przeznaczone do ładowania mogą wylać, eksplodować lub nawet zapalić się i
wywołać uszkodzenia!
UŜywanie innej ładowarki niŜ określona moŜe uszkodzić twoje urządzenie lub nawet wywołać
eksplozję i być przyczyną zranienia.
Nie wyrzucaj akumulatorów / baterii do ognia ani nie umieszczaj ich blisko źródła ciepła,
gdyŜ moŜe to wywołać eksplozję lub poranienie. Usuwaj zuŜyte baterie / akumulatory zgodnie z
procedurami ustalonymi w lokalnych przepisach.
Nie mieszaj starych i nowych baterii / akumulatorów ani baterii / akumulatorów róŜnych
typów ani teŜ baterii / akumulatorów uŜywanych w róŜny sposób. KaŜdy uŜywany zestaw baterii /
akumulatorów musi być złoŜony z takich samych elementów.
Ładowanie zestawu akumulatorów przy pomocy ładowarki biurkowej i adaptera do sieci:
Połącz gniazdo adaptera sieciowego ściennego do gniazda zasilania i włóŜ wtyczkę adaptera
sieciowego ściennego do gniazda ładowarki biurkowej.
Umieść radiostację w łoŜu ładowarki biurkowej.
Gdy ładowanie się zakończy, wyjmij radiostację z łoŜa i odłącz gniazdo adaptera sieciowego
ściennego od sieci.
Efekt pamięci w akumulatorach
Ładowalne akumulatorki NiMH (Nikiel-Metal-Hydrat) wykazują coś, co znane jest pod
nazwą „efektu pamięci ogniw”. Zjawisko to związane jest z powaŜną utratą pojemności
baterii i występuje w sytuacji, gdy akumulatory są regularnie ładowane zanim się całkowicie
rozładują i / lub nie są w pełni naładowane.
Aby uniknąć efektu pamięci naleŜy:
• Gdy to tylko moŜliwe, ładować ponownie akumulatory tylko wtedy, gdy się
całkowicie rozładują (gdy urządzenie samoczynnie się wyłączy podczas normalnego
uŜytkowania).
• Nie odłączaj ładowarki, przed czasem wskazanym do pełnego naładowania
akumulatorów.
• Rozładowuj i ładuj do pełna akumulatory co najmniej dwa razy w miesiącu. W
kaŜdym przypadku najlepszym rozwiązaniem jest uŜywanie dwóch zestawów
akumulatorów: jeden w uŜyciu a drugi jako zestaw zapasowy.
Efekt pamięci ogniw moŜna w prosty sposób usunąć całkowicie rozładowując i ładując
akumulatory 3 lub 4 razy.
Efektu pamięci ogniw nie naleŜy mylić ze zwykłym cyklem Ŝycia ogniw, który wynosi
średnio 400 cykli ładowania/rozładowania. Jest to całkowicie normalne Ŝe ich nominalna
wydajność obniŜa się, gdy akumulatory osiągną koniec swojego Ŝycia; w takim przypadku
naleŜy je zamienić na nowe.
PODSTAWOWE OPERACJE
Włączanie i wyłączanie
Aby włączyć radiostację, przekręć pokrętło ON/OFF/VOLUME [głośności – przyp.tłum.] w
kierunku ruchu wskazówek zegara, dopóki nie usłyszysz, Ŝe kliknie. Wyświetlacz LCD
podświetli się i wykona Auto-test. Następnie usłyszysz 1 krótki sygnał dźwiękowy. Aby
wyłączyć radiostację, przekręcaj pokrętło w kierunku przeciwnym do kierunku ruchu
wskazówek zegara do chwili, gdy usłyszysz kolejne kliknięcie.
Wybór kanału pracy
1) Naciśnij jeden raz przycisk MENU. Numer kanału zacznie migać na wyświetlaczu.
2) Naciskaj przyciski
by przewijać listę kanałów w górę i w dół, do chwili wyboru
Ŝądanego kanału.
3) Wciśnij dla potwierdzenie przycisk PTT lub odczekaj 10 sekund.
Zajrzyj do tabeli częstotliwości. Ponadto częstotliwość odbioru moŜe róŜnić się od częstotlwości nadawania
(kanały duplex) lub moŜe być taka sama (kanały simplex). Zwykle komunikacja pomiędzy statkami moŜe się
odbywać tylko na kanałach simplex.
Regulacja głośności
Przekręć pokrętło VOLUME do około połowy drogi i wyreguluj je do wygodnego poziomu
gdy tylko odbierzesz jakiś sygnał. JeŜeli nie odbierasz sygnału, moŜesz uŜyć przycisku MON/
SCAN, opisanego w paragrafie 5.5.
Upewnij się, Ŝe kanał, który wybrałeś, nie jest kanałem tylko do odbioru (w przeciwnym razie
nadawanie będzie trwale wyłączone) oraz, Ŝe nikt inny właśnie nie nadaje (co będzie
pokazane na wyświetlaczu przy pomocy ikony BUSY)
Nadawanie i odbiór
Przycisk PTT [Push-to-talk – „naciśnij, by mówić”- czyli nadawanie/odbiór – przyp.tłum.]
zlokalizowany jest na górze po lewej stronie radiostacji (patrz paragraf , strona 4). Aby
nadawać:
1) Upewnij się, Ŝe wybrany kanał nie jest przeznaczony wyłącznie do odbioru (w
przeciwnym razie nadawanie nie będzie moŜliwe) oraz, Ŝe nikt inny ni nadaje;
2) Przyciśnij mocno przycisk PTT. Na wyświetlaczu pojawi się napis TX;
3) Zanim zaczniesz mówić, odczekaj ułamek sekundy, następnie mów normalnie, w
kierunku mikrofonu i trzymaj urządzenie w odległości mniej więcej 5 cm.
4) Gdy skończyłeś, zwolnij przycisk PTT. Napis TX zniknie z wyświetlacza.
5) Gdy przycisk jest w trybie odbioru (PTT nie jest wciśnięty) – automatycznie
odbierzesz kaŜdy komunikat;
Podczas nadawania i odbioru próbuj jak tylko moŜesz utrzymać antenę w pozycji pionowej
oraz unikać przeszkód na kierunku do korespondenta.
Przycisk MON (Monitor)
Przycisk Monitor słuŜy do czasowego wyłączenia (otwarcia) blokady szumów, aby słuchać
sygnałów, które są zbyt słabe aby utrzymać blokadę otwartą przez cały czas. Wyłączając
blokadę unikasz słuchania komunikacji „posiekanej” przez blokadę. W celu uruchomienia
funkcji Monitor, aby słyszeć całą komunikację na wybranym kanale, przytrzymaj przycisk
MON/SCAN wciśnięty przez około 2 sekundy. Aby wyłączyć tę funkcję, wciśnij przycisk
MON/SCAN na około 2 sekundy ponownie.
Wybór duŜej lub małej mocy nadawania
Ogniwa (baterie, akumulatory) wyczerpują się szybciej podczas nadawania. W celu
przedłuŜenia Ŝycia ogniw moŜesz podczas nadawania na niewielkie odległości wybrać małą
moc.
1) Naciśnij dwukrotnie przycisk MENU i na wyświetlaczu pojawi się napis ‘Pr’,
2) Za pomocą przycisków przewijania
wybierz LO.
3) Naciśnij PTT dla potwierdzenia, lub odczekaj 10 sekund.
Gdy chcesz nadawać na większe odległości powtórz powyŜszą procedurę, by wybrać duŜą
moc. W kroku 2 uŜyj
, by napis LO zniknął. Gdy ogniwa są w dobrej kondycji, duŜa moc
wynosi około 5 W, podczas gdy mała moc wynosi około 1 W.
Niski poziom energii ogniw podczas nadawania będzie mieć negatywny wpływ na wydajność urządzenia.
Podświetlenie LCD
JeŜeli oświetlenie nie jest dostateczne, by czytać wyświetlacz, moŜesz wcisnąć przycisk
MENU, by na około 5 sekund włączyć podświetlenie wyświetlacza.
Włączenie podświetlania wyświetlacza dodatkowo wyczerpuje ogniwa. Próbuj uŜywać tego rozwaŜnie.
Natychmiastowy wybór kanału 16.
Kanał 16 jest morskim kanałem najczęściej uŜywanym w razie nagłych zagroŜeń. Twoja
radiostacja posiada przycisk dający natychmiastowy dostęp do tego kanału. Aby szybko
wywołać kanał 16 przyciśnij przycisk CH 16. NiezaleŜnie od aktualnego trybu pracy,
natychmiast zostanie wybrany kanał 16. Aby wrócić do poprzednio wybranego kanału, naleŜy
ponownie nacisnąć przycisk CH 16.
Oszczędzanie energii
Funkcja oszczędzania energii umoŜliwia redukcję poboru mocy do 50%; oszczędzanie energii
załącza się automatycznie, jeŜeli radiostacja nie odbierze Ŝadnego sygnału przez dłuŜej, niŜ
7 sekund.
Gdy ogniwa są prawie wyczerpane, radiostacja przełącza się w tryb ‘Lo’ (niskiej mocy), a
następnie ta ikona
pojawia się, by wskazać na wyczerpanie ogniw. Zamień baterie
alkaliczne na nowe lub naładuj akumulatory / zestaw akumulatorów.
FUNKCJE ZAAWANSOWANE
Skanowanie wszystkich kanałów
PACIFIC moŜe automatycznie poszukiwać sygnałów w paśmie morskim poprzez
skanowanie kanałów, np. wybór kanałów w szybkiej sekwencji. Gdy zostanie wykryty sygnał,
skanowanie zawiesza się na tym kanale i pozostaje zablokowane przez pięć sekund, zanim
automatycznie się wznowi by dać ci szansę ba znalezienie innej łączności.
Aby rozpocząć skanowanie, krótko naciśnij przycisk MON/SCAN.
Naciśnij MON/SCAN ponownie, by zatrzymać skanowanie. Radiostacja wróci na kanał, z
którego skanowanie się pierwotnie rozpoczęło.
Gdy juŜ jesteś zestrojony z łącznością, której szukałeś, naciśnij PTT by mówić na wybranym
kanale. PACIFIK pozostaje jednak w trybie skanowania (co wskazuje migający numer
kanału na wyświetlaczu) i jest moŜliwe wznowienie skanowania przez naciśnięcie przycisków
. JeŜeli wciśniesz PTT podczas skanowania, moŜesz nadawać na kanale, na którym
skanowanie się zaczęło. Przyciski
pozwalają ci na zmianę kierunku skanowania (od
kanałów o niŜszych numerach do wyŜszych i na odwrót) i tym samym na pominięcie
komunikacji, które nie budzą zainteresowania.
Funkcja VOX
PACIFIC za pomocą funkcji VOX umoŜliwia łączność bez angaŜowania rąk. Czułość funkcji
VOX moŜe być regulowana trójstopniowo, na trzech róŜnych poziomach. MoŜesz uŜywać
funkcji VOX z akcesoriami lub bez nich.
1) Aby uruchomić funkcję VOX, naciśnij cztery razy przycisk MENU (za wyjątkiem
kanałów CH75-76), a na wyświetlaczu pojawi się napis ‘VOX’.
2) UŜyj przycisków
, by wybrać:
A.
Wysoką czułość
B.
Średnią czułość
C.
Niską czułość
3) Naciśnij PTT dla potwierdzenia lub odczekaj 10 sekund.
Aby wyłączyć funkcję VOX, wykonaj powyŜsze instrukcje i wybierz opcję ‘oF’.
Funkcja VOX działa lepiej, gdy jest uŜywana w połączeniu z opcjonalnymi akcesoriami,
które wtyka się w odpowiednie gniazdo. Pozwala to na utrzymywanie mikrofonu w stałej
odległości od ust a takŜe, poprzez utrzymywanie radiostacji przypiętej na pasie, moŜesz
kontynuować pracę mając ręce całkowicie wolne.
Blokada klawiatury
MoŜesz zablokować klawiaturę radiostacji i unikać przypadkowych naciśnięć przycisków.
Wyłączone są wszystkie przyciski za wyjątkiem MON (otwieranie blokady szumów), PTT,
16, MENU (zdejmowanie blokady klawiatury).
Aby załoŜyć blokadę klawiatury:
1) Przyciśnij przycisk MENU trzy razy (za wyjątkiem kanałów CH75-76); Na
wyświetlaczu pojawi się napis ‘Lc of’ a symbol zacznie migać.
2) UŜywając przycisków
wybierz ‘On’.
3) Naciśnij PTT dla potwierdzenia lub odczekaj 10 sekund.
Aby wyłączyć blokadę klawiatury, naciśnij raz przycisk MENU i wybierz ‘oni’.
Dźwięk potwierdzenia (ton końca wiadomości)
Gdy zwalniasz przycisk PTT, co ma miejsce za kaŜdym razem gdy kończysz nadawanie,
PACIFIC emituje sygnał dźwiękowy informujący korespondenta, Ŝe moŜe zacząć mówić.
Jest to ustawienie fabryczne. Aby wyłączyć tę funkcję:
1) Naciśnij przycisk MENU sześć razy (za wyjątkiem kanałów CH75-76); na
wyświetlaczu pojawi się napis ‘rb on’.
2) UŜywając przycisków
wybierz ‘oF’
3) Naciśnij PTT dla potwierdzenia lub odczekaj 10 sekund.
Aby ponownie aktywować tę funkcję, powtórz powyŜszą procedurę. W kroku 2 uŜyj
przycisków
by wybrać ‘on’.
Podwójne monitorowanie
Funkcja ta pozwala na monitorowanie dwóch wybranych kanałów w szybkiej sekwencji.
Procedura:
1) Wybierz kanał, który chcesz monitorować.
2) Naciśnij siedem razy przycisk MENU. Na wyświetlaczu miga ‘of d’.
3) Wybierz drugi kanał, który chcesz monitorować, wciskając klawisze
.
4) Wciśnij PTT, by aktywować funkcję.
Gdy włączona jest funkcja Dual Watch, wyświetlacz pokazuje tylko dwa monitorowane
kanały.
Jak przy funkcji SCAN, jeśli nadajesz, gdy Dual Watch jest włączona, komunikacja na tym
kanale pozostaje zablokowana na dalsze 10 sekund, by dać ci moŜliwość słuchania
korespondenta. Następnie skanowanie dwóch wybranych kanałów zostanie wznowione.
Aby wyłączyć Dual Watch, naciśnij MON/SCAN.
Urządzenie powróci na poprzednio uŜywany kanał.
Aktywne pasmo
Wybór kanałów PACIFIC moŜe być zmieniony, by spełnić przepisy USA, Kanady lub
przepisy międzynarodowe.
INT (international – międzynarodowe) – uŜywane we Włoszech oraz w większości krajów
świata
USA – uŜywane w Stanach Zjednoczonych
CAN – uŜywane w Kanadzie
!
!
Pasma USA i CAN: tylko do uŜytku w rejonie Ameryki.
Osobiście odpowiadasz za wybór właściwego pasma (w rozumieniu opcjonalnego zestawu
programującego PRG-PACIFIC), niewłaściwym wyborem moŜesz spowodować zakłócenia z innymi
słuŜbami lub moŜesz nie być w stanie nawiązać łączności.
Kanały prywatne: programowanie i wybór
Prywatne kanały mogą być uŜywane wyłącznie przez autoryzowanych klientów. Aby
otrzymać szczegółowe informacje skontaktuj się ze swoimi lokalnymi władzami
radiokomunikacyjnymi. Aby zaprogramować prywatne kanały, niezbędne jest podłączenie
opcjonalnego zestawu programującego PRG-PACIFIC lub poproszenie o informację
swojego dostawcy.
Aby ustawić radiostację w tryb programowania, włącz ją przytrzymując wciśnięty przycisk
MENU: wyświetlacz pokaŜe: ‘Prog’.
DIAGNOSTYKA
Radiostacja PACIFIC jest zaprojektowana na lata optymalnej słuŜby. Jeśli jednak z jakiegoś
powodu wystąpi problem, sprawdź go w tym rozdziale, zanim skontaktujesz się z centrum
serwisowym w swoim rejonie.
Tabela rozwiązań
Odsyłac
z
Problem
MoŜliwa przyczyna
Rozwiązanie
Radiostacja nie włącza
się
Ogniwa nie są naładowane
lub są nieprawidłowo
włoŜone
Upewnij się, Ŝe ogniwa są
naładowane i poprawnie
załoŜone do radiostacji
4.2;
4.3
Głośność jest zbyt niska
Głośność jest zbyt niska
5.3
Nieprawidłowy wybór
morskiego kanału lub pasma
Sprawdź kanał i pasmo
5.2
Radiostacja włącza się,
ale nie słychać Ŝadnego
sygnału
Nie moŜna nawiązać
łączności z drugą
stroną
Odbiór jest przerywany
i z szumami
Tymczasowo wyłącz blokadę
przy pomocy funkcji
MONITOR
Twój korespondent jest zbyt Przemieść się bliŜej
daleko i / lub antena
korespondenta i / lub
radiostacji jest ekranowana
przemieść radiostację w
przez przeszkody na kierunku mniej ekranowany obszar
do korespondenta
Sygnał jest wyjątkowo słaby
5.5
-
Czas Ŝycia baterii jest
krótki
Sprawdź ruch na wybranym
Inni uŜytkownicy korzystają z
kanale i w razie potrzeby
tego samego kanału
zmień kanał
Radiostacja znajduje się zbyt
blisko innych zakłócających Odsuń radiostację od
urządzeń (telewizorów,
zakłócających urządzeń
komputerów, nadajników itd.)
Intensywne uŜywanie
UŜywaj mniej podświetlania
podświetlenia wyświetlacza wyświetlacza
Spróbuj zmniejszyć czas, w
którym nadajesz i / lub
Intensywne uŜywanie
nadawania
uŜywaj niskiej mocy
nadawania
W akumulatorach wystąpił
Wyeliminuj efekt pamięci
efekt pamięci ogniw
ogniw.
5.2
-
5.7
5.6
4.4
DANE TECHNICZNE
Kanały.................................................................................................................................................. 57 międzynarodowych
Synteza częstotliwości .....................................................................................................................................syntezator PLL
Zakres częstotliwości ............................................................................................TX- Nadajnik od 156.025 do 157.424 MHz
........................................................................................................................... RX - Odbiornik od 156.300 do 162.000 MHz
Impedancja anteny...........................................................................................................................................................50 Ω
Zasilanie.............................................................................................................................................................prąd stały 6 V
Temperatura pracy.................................................................................................................................... od -15°C do +55°C
wymiary............................................................................................................................................ 108x62x35 mm (HxWxD)
Waga (bez ogniw)........................................................................................................................................................... 183 g
Duty cycle .................................................................................................................................TX 5%, RX 5%, nasłuch 90%
Nadajnik
Moc wyjściowa........................................................................................................................1 lub 5 W (moŜliwa do wyboru)
Rodzaj modulacji................................................................................................................................................................FM
Tłumienie szumów pozostałości ................................................................................................................................... 40dB
Zniekształcenia audio ......................................................................…………………………….......................................< 3%
Odbiornik
Czułość @ 12 dB Sinad (stosunek sygnał / szum i zniekształcenia) ........................................................................ <0.3µV.
Czułość blokady szumów ......................................................................................................................................... -12dBV
Tłumienie kanałów sąsiednich ...................................................................................................................................... 70dB
Moc wyjściowa audio ..........................................................................................................................300mW dla 10% THD
Częstotliwości pośrednie ..............................................................................................................1°:21,4 MHz ; 2°:450 KHz
Tłumienie sygnałów pozornych ................................................................................................................................. - 40dB
Tłumienie szumów pozostałości ........................... ......................................................................................................43dB
Gniazdo dla zewnętrznego mikrofonu/ładowarki/programowania ...................................................typ ‘jack’ 2.5 mm stereo
Gniazdo dla zewnętrznego głośnika ............ ....................................................................................typ ‘jack’.3,5mm mono
Dane techniczne mogą ulec zmianie bez uprzedzenia.
TABELA CZĘSTOTLIWOŚCI
ID Kanału
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
60
Radiostacja statku
Częstotliwość Częstotliwość
Nad
Odb
156.050 MHz
160.650
156.100
160.700
156.150
160.750
156.200
160.800
156.250
160.850
156.300
156.300
156.350
160.950
156.400
156.400
156.450
156.450
156.500
156.500
156.550
156.550
156.600
156.600
156.650
156.650
156.700
156.700
156.750
156.750
156.800
156.800
156.850
156.850
156.900
161.500
156.950
161.550
157.000
161.600
157.050
161.650
157.100
161.700
157.150
161.750
157.200
161.800
157.250
161.850
157.300
161.900
157.350
161.950
157.400
162.000
156.025
160.625
ID Kanału
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
Radiostacja statku
Częstotliwość
Częstotliwoś
Nad
ć Odb
156.075
160.675
156.125
160.725
156.175
160.775
156.225
160.825
156.275
160.875
156.325
160.925
156.375
156.375
156.425
156.425
156.475
156.475
156.525
156.525
156.575
156.575
156.625
156.625
156.675
156.675
156.725
156.725
156.775
156.775
156.825
156.825
156.875
156.875
156.925
161.525
156.975
161.575
157.025
161.625
157.075
161.675
157.125
161.725
157.175
161.775
157.225
161.825
157.275
161.875
157.325
161.925
157.375
157.375
157.425
157.425
