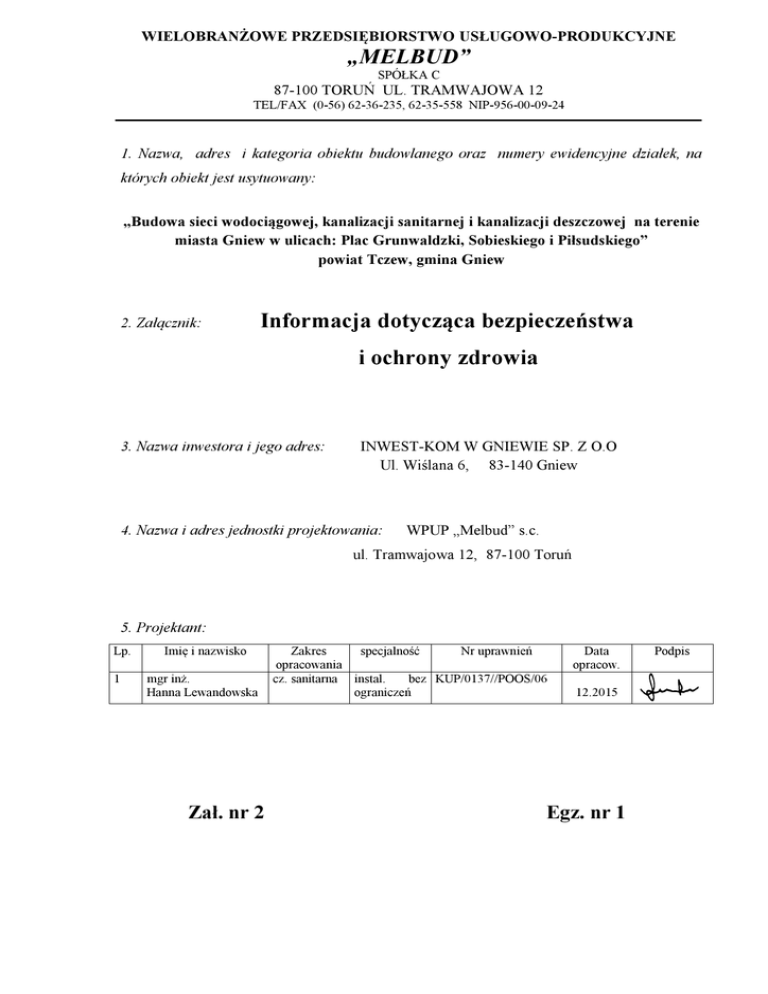

WIELOBRANŻOWE PRZEDSIĘBIORSTWO USŁUGOWO-PRODUKCYJNE
„MELBUD”
SPÓŁKA C
87-100 TORUŃ UL. TRAMWAJOWA 12
TEL/FAX (0-56) 62-36-235, 62-35-558 NIP-956-00-09-24
1. Nazwa, adres i kategoria obiektu budowlanego oraz numery ewidencyjne działek, na
których obiekt jest usytuowany:
„Budowa sieci wodociągowej, kanalizacji sanitarnej i kanalizacji deszczowej na terenie
miasta Gniew w ulicach: Plac Grunwaldzki, Sobieskiego i Piłsudskiego”
powiat Tczew, gmina Gniew
2. Załącznik:
Informacja dotycząca bezpieczeństwa
i ochrony zdrowia
3. Nazwa inwestora i jego adres:
INWEST-KOM W GNIEWIE SP. Z O.O
Ul. Wiślana 6, 83-140 Gniew
4. Nazwa i adres jednostki projektowania:
WPUP „Melbud” s.c.
ul. Tramwajowa 12, 87-100 Toruń
5. Projektant:
Lp.
1
Imię i nazwisko
mgr inż.
Hanna Lewandowska
Zał. nr 2
Zakres
specjalność
Nr uprawnień
opracowania
cz. sanitarna instal.
bez KUP/0137//POOS/06
ograniczeń
Data
opracow.
12.2015
Egz. nr 1
Podpis
1. Podstawa opracowania.
Prawo budowlane z 7 lipca 1994 r – Dz.U, z 2000 r Nr 106 poz. 1126 z późn. zmianami
– art. 21a ust. 4
Rozporządzenie Ministra Infrastruktury z dn. 23 czerwca 2003 r w sprawie informacji
dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony
zdrowia oraz planu bezpieczeństwa i ochrony zdrowia – Dz.U.z dn. 10 lipca 2003 r.
2. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji
poszczególnych obiektów
Projekt obejmuje wykonanie sieci wodociągowej, kanalizacji sanitarnej i deszczowej
na Placu Grunwaldzkim oraz w ulicach Sobieskiego i Piłsudskiego w Gniewie. Projektem
objęto również przyłącza wodociągowe i sanitarne z posesji, oraz przyłącza deszczowe
odprowadzające wodę z wpustów drogowych oraz podłączenia do nich rur spustowych z
istniejących rynien z dachów posesji.
Ponieważ projekt przewiduje rozdzielenie ścieków sanitarnych i deszczowych, zachodzi
potrzeba przebudowy części instalacji kanalizacji w budynkach, działającej do tej pory jako
ogólnospławna. Zachodzi również potrzeba przebudowy części instalacji wod-kan. w
budynkach z uwagi na zmianę miejsca włączenia do budynku.
Projektowane srednice sieci:
wodociągowej: Ø110 – 160 mm
kanalizacji sanitarnej: Ø200 mm
kanalizacji deszczowej Ø300-400 mm
Z uwagi na kierunki przebiegu istniejącej sieci kanalizacji ogólnospławnej, obiekt
podzielono na 3 zadania w zależności od lokalizacji, które mogą być wykonywane w
dowolnej kolejności:
Plac Grunwaldzki (strona wschodnia) i ul. Sobieskiego
Plac Grunwaldzki – strona zachodnia, północna i południowa
Ul. Piłsudskiego
W ramach tych zadań jako pierwsze proponuje się wykonać wodociąg wraz z przyłączami, a
następnie kanalizację sanitarną i deszczową.
Kolejność realizacji robót:
Wykarczowanie drzew
Rozbiórka istniejącej nawierzchni
Roboty ziemne i montaż sieci wod.kan. w gotowym wykopie
Rozbiórka istniejącej sieci wod. –kan.
Naprawa nawierzchni dróg gminnych i powiatowych wg przyjętych rozwiązań
3. Technologia wykonania
Projektuje się wykonanie robót w wykopach otwartych o ścianach pionowych
obustronnie umocnionych szalunkiem. W uzgodnieniu z inwestorem projektuje się wymianę
50% urobku do zasypu na grunt sypki, umożliwiający projektowane zagęszczenie.
Z uwagi na gęstość występowania infrastruktury podziemnej całość robót ziemnych
przewiduje się wykonać ręcznie.
4. Wykaz istniejących obiektów budowlanych
Na terenie objętym inwestycją istnieje kanalizacja ogólnospławna Ø300 mm z przelewami
burzowymi do rzeki Wierzycy oraz sieć wodociągowa Ø100-150 mm. Istniejąca sieć wod.kan. jest stara i wymaga wymiany rur, przed projektowaną rewitalizacją Starówki.
Istniejące nawierzchnie w pasie robót: w rynku – trylinka i kostka granitowa, nawierzchnia
ul. Piłsudskiego – bruk a w ul. Sobieskiego – asfalt.
Chodniki w ulicach Piłsudskiego i Sobieskiego wykonane są z polbruku a w rynku częściowo
z polbruku a częściowo ze starych płytek chodnikowych o wym. 30x30 cm.
Na terenie inwestycji zlokalizowane są gazociągi nieczynne oraz czynne, istniejąca sieć
wodociągowa z rur żeliwnych oraz kanalizacja ogólnospławna z rur betonowych, sieć
ciepłownicza, kable telekomunikacyjne oraz energetyczne.
Dodatkowo na mapach widnieje projektowana do wykonania sieć ciepłownicza oraz gazowa.
Ulice na których projektuje się sieć wod.-kan. wraz z przyłączami są ulicami
gminnymi, natomiast miejsca włączenia projektowanej sieci do istniejącej, są zlokalizowane
w ul. Kościuszki, Gdańskiej i 27 Stycznia, które są drogami powiatowymi.
5. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie
bezpieczeństwa i zdrowia ludzi.
Część robót odbywać się będzie w rejonie skrzyżowania z drogą powiatową, gdzie
przewiduje się będzie się odbywał ruch samochodowy
Roboty prowadzone będą w drogach gminnych, gdzie ruch samochodowy zostanie
odcinkami wstrzymany jednak musi być zapewniony dostęp do posesji
na terenie inwestycji istnieje infrastruktura podziemna, nie wyklucza się istnienia
niezainwentaryzowanej sieci podziemnej
6. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych,
określające skalę i rodzaje zagrożenia oraz miejsca i czas ich występowania.
Zagrożenie wynikające z wykonywania robót w drogach gminnych, gdzie musi być
zapewniony dostęp mieszkańców do posesji oraz prowadzenie robót w bezpośrednim
sąsiedztwie drogi powiatowej o dużym natężeniu ruchu
W pasie technologicznym wzdłuż wykopu będą przemieszczały się koparki oraz sprzęt
do transportu materiałów
Charakter robót wymaga wykonania wykopów budowlanych o ścianach pionowych o gł.
do 3 m
Wykonanie robót ziemnych i montażowych w bezpośredniej strefie występowania
czynnego uzbrojenia podziemnego,
Mechaniczny załadunek i wyładunek na miejsce wbudowania (dno wykopu) materiałów
budowlanych
Praca ludzi w bezpośrednim zasięgu maszyn budowlanych (koparki, dźwigi)
Prace wewnątrz studni o gł. do 3m
7. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji
robót niebezpiecznych
Przed przystąpieniem do realizacji projektu należy przeprowadzić instruktaż pracowników o
mogących wystąpić zagrożeniach, w szczególności:
- określić zasady postępowania w przypadku wystąpienia zagrożenia podczas realizacji robót
ziemnych
- poinstruować pracowników o konieczności stosowania środków ochrony indywidualnej
zabezpieczającej przed skutkami zagrożeń
- przy realizacji zadania stosować zasady bezpiecznego nadzoru nad pracami szczególnie
niebezpiecznymi przez wyznaczone w tym celu osoby.
8. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z
wykonania robót budowlanych
8.1. Organizacja placu budowy
Teren budowy lub robót powinien być w pełni ogrodzony oraz odpowiednio
oświetlony. Ogrodzenie budowy powinno być tak wykonane, aby nie stwarzało zagrożenia
dla ludzi.
Przejścia dla pieszych i miejsca niebezpieczne powinny być oznakowane znakami
ostrzegawczymi oraz dobrze oświetlone.
8.2. Środki ochrony indywidualnej, odzież i obuwie robocze
Ogólne zasady przydziału i gospodarki odzieżą i obuwiem roboczym oraz środkami
ochrony indywidualnej reguluje Kodeks Pracy.
Odzież i obuwie robocze powinny spełniać wymagania określone w Polskich Normach.
Środki ochrony indywidualnej: ochrony rąk (rękawice ochronne); ochrony oczu i twarzy
(okulary ochronne); ochrony słuchu (wkładki lub nauszniki przeciwhałasowe); odzież
ochronna (kombinezony chroniące przed czynnikami atmosferycznymi, mechanicznymi);
obuwie ochronne (buty z okuciami nosków), hełmy ochronne.
8.3. Transport i składowanie materiałów budowlanych
Zapewnienie bezpieczeństwa przy wykonywaniu prac transportowych na terenie budowy
wymaga przede wszystkim spełnienia wymagań, jakie obowiązują przy eksploatacji
stosowanych w tym celu maszyn i urządzeń.
Sprzęt do transportu:
- samochody z przyczepą
- dźwig
- samochody samowyładowcze
Materiały do transportu:
- rury PVC, PEHD i PP Ø315-110mm
- kręgi żelbetowe Ø1,2m i Ø1,0m
- - studnie PVC Ø315mm
Na placu budowy powinny być wyznaczone miejsca do składowania materiałów. Zabronione
jest urządzanie stanowisk pracy, składowisk materiałów i elementów budowlanych lub
maszyn i urządzeń budowlanych bezpośrednio pod liniami napowietrznymi lub w odległości
bliższej (licząc w poziomie) od skrajnych przewodów niż:
2 m – dla linii nn,
5 m – dla linii wn do 15kV,
10 m – dla linii wn do 30kV,
15 m – dla linii wn powyżej 30kV.
8.4. Maszyny i inne urządzenia techniczne.
Maszyny i urządzenia przewidziane do stosowania na budowie:
• koparki chwytakowe
• urządzenia do zagęszczania urobku
• szalunki
• dźwig
• sprzęt do wierceń bez-udarowych
• pompy do odwodnienia wykopów fundamentowych
8.5. Prace które powinny być wykonywane przez co najmniej 2 osoby:
• prace wykonywane wewnątrz studzienek, które nie pozwalają na bezpośredni kontakt
wizualny co najmniej z jednym pracownikiem,
• prace spawalnicze, cięcie gazowe i elektryczne
• prace w sąsiedztwie kabli energetycznych
• prace w wykopach i wyrobiskach o głębokości większej od 2 m.
8.6. Instalacje i urządzenia elektroenergetyczne
Zasilanie placu budowy wykonać z sieci po uzgodnieniu miejsca poboru z Zakładem
energetycznym w Tczewie.
8.7. Wykopy budowlane
Szalunki wykopów o ścianach pionowych wykonywać równocześnie z
postępującym wykopem.
Głębokości posadowienia sieci – do 3,0 m
9. Roboty budowlane na istniejących budowlach
• włączenie projektowanej sieci wodociągowej do istniejącej Ø80 – Ø250 oraz
przepięcie istniejącej w budynkach instalacji wodociągowej do projektowanych
przyłączy
• włączenie projektowanego kanału sanitarnego oraz deszczowego do istniejącego w
dolnym odcinku kanału ogólnospławnego Ø300 – Ø600 mm
• przepięcie do projektowanych kanałów deszczowych w górnym odcinku
istniejących kanałów ogólnospławnych Ø300 mm
• nałożenie rur ochronnych dwudzielnych w miejscach kolizji na istniejące kable
energetyczne i telekomunikacyjne
10. Wnioski
Z uwagi na powyższe zagrożenia istnieje potrzeba opracowania przez Kierownika
Budowy planu bezpieczeństwa i ochrony zdrowia dla tej budowy.
