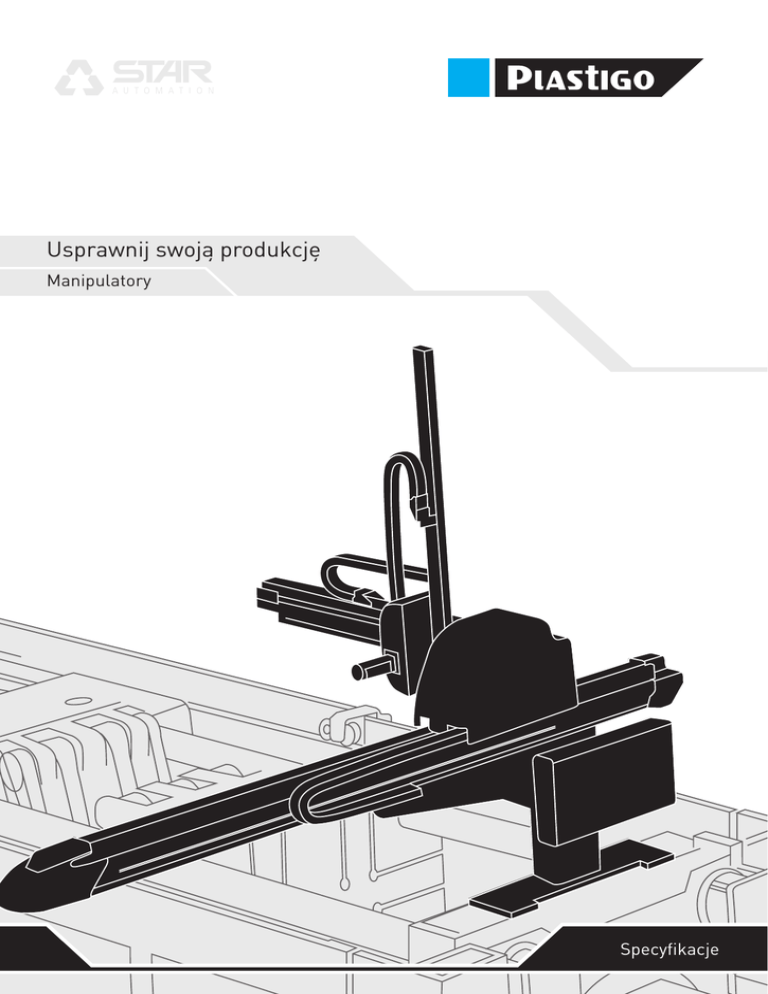

Usprawnij swoją produkcję

Usprawnij swoją produkcję
Manipulatory
Specyfikacje
2 |
Marka Plastigo
Plastigo to marka, która należy do grona liderów
wśród polskich dostawców wtryskarek oraz
urządzeń peryferyjnych. Bogaty asortyment
produktów oraz elastyczność rozwiązań pozwala nam
obsługiwać szerokie spektrum Klientów, od mikroprzedsiębiorców do ogromnych koncernów.
Cały czas pracujemy nad tym aby w jak najpełniejszy
sposób odpowiadać na potrzeby Odbiorców.
Roboty i manipulatory Star
Roboty i manipulatory marki Star umożliwiają optymalizację procesu produkcji.
Dzięki wielofunkcyjności i możliwości wszechstronnego programowania
przeznaczone są do wykonywania różnorodnych zadań.
Zastosowanie robotów pozwala na:
Lepsze wykorzystanie zasobów - roboty zwiększają wydajność linii produkcyjnych poprzez
zachowanie ściśle zdefiniowanych i szybkich ruchów. Znacząco skracają czas cyklu produkcyjnego.
Redukcję kosztów pracy - poprzez automatyzację procesu produkcyjnego.
Zwiększenie ergonomii i bezpieczeństwa pracowników - roboty eliminują niebezpieczeństwo
wypadku w skutek bezpośredniego kontaktu z maszyną.
Lepszą jakość wyrobów przy mniejszej ilości odpadów - dzięki powtarzalności, przewidywalności
i lepszej kontroli nad spójnością procesu.
Wsparcie w standardzie.
| 3
Odbieraki wlewek z serii
SP-FIV
Zastosowanie do wtryskarek o
sile zamknięcia formy od 25 – 250 ton
Manipulator pracujący w dwóch osiach.Napęd
elektropneumatyczny w osi pionowej,
ze skośnym, pionowym wejściem do formy.
Odbierak wyposażony w obrotowy chwytak
i zespół ssący, może odbierać nie tylko wlewki,
ale również małe wypraski.
SP-450 FIV
Czas w
suchym
cyklu (sek.)
0,80
Czas w
pełnym
cyklu (sek.)
2,77
SP-600 FIV
0,92
3,37
SP-800 FIV
1,23
3,60
Model
Roboty z napędem elektropneumatycznym
z serii T/TS/TW/TWS-III
Zastosowanie do wtryskarek o
sile zamknięcia formy od 25 –350 ton
Napęd pneumatyczny w osi pionowej i poziomej do
wyjmowania wyprasek. Serwomotor osi poziomej
pozwala na precyzyjne (+/- 0,1mm) ustawienie 99
pozycji odłożenia wyprasek. Każdy model może
być wyposażony dodatkowo w pionowe ramię do
odbioru wlewek („S”-Sprue).
T-600 IIIE
Czas w
suchym
cyklu (sek.)
1,76
Czas w
pełnym
cyklu (sek.)
8,91
T-800 IIIE
2,13
10,18
TW-1000 IIIE
2,97
12,51
TW-1200 IIIE
3,19
13,07
Model
www.plastigo.pl
4 |
Roboty z napędem elektrycznym
(serwomotor) z serii CSe/CSe-s
Zastosowanie do wtryskarek o
sile zamknięcia formy od 75 – 1200 ton
Napęd serwomotorami na wszystkich trzech
osiach, z przeznaczeniem do krótkich cykli
wtrysku, wymagających dużej precyzji odbioru
i odkładania wyprasek. Poprzeczne ramię
umożliwia wykonywanie operacji w większej
przestrzeni. Siłownik w płaszczyźnie Y umożliwia
ruchy po skosie. Zastosowanie prowadnic
i opartego na łożyskach pasa zębatego,
umożliwia osiągnięcie szybkich ruchów i dużej
precyzji. Wysoka efektywność i wydajność
produkcyjna zapewniona jest przez optymalne
oprogramowanie.
CSe-900
Czas w
suchym
cyklu (sek.)
1,23
Czas w
pełnym
cyklu (sek.)
6,53
CSe-1400
1,85
9,00
CSe-1700
2,25
10,80
Model
Roboty z napędem elektrycznym
z serii Gxe/Gxe-s
Robot CNC poziomy z cyfrowym serwomotorem
AC poruszający się w trzech głównych
płaszczyznach z dużą szybkością i precyzją. Łatwy
w programowaniu, z możliwością zapamiętywania
do 50 programów. Sterownik Stec-360 może
obsługiwać 5 serwomotorów w tym samym
czasie. Każdy model może być wyposażony
dodatkowo w pionowe ramię do odbioru wlewek
(„S”-Sprue).
Gxe-600
Czas w
suchym
cyklu (sek.)
0,71
Czas w
pełnym
cyklu (sek.)
3,91
Gxe-1000
0,99
5,17
Gxe-1500
1,80
8,61
Gxe-1800
3,25
11,90
Gxe-2500
3,61
13,30
Model
Wsparcie w standardzie.
Zastosowanie do wtryskarek o
sile zamknięcia formy od 25 – 3000 ton
| 5
Roboty z napędem elektrycznym
z serii ixe/ixe-s
Zastosowanie do wtryskarek o
sile zamknięcia formy od 25 – 1200 ton
Robot CNC poziomy z cyfrowym siłownikiem AC,
poruszający się z dużą szybkością i precyzją
w trzech głównych płaszczyznach. Łatwy
w programowaniu, z możliwością zapamiętywania
do 999 programów. Sterownik Stec-470 może
obsługiwać 8 serwomotorów w tym samym
czasie. Każdy model może być wyposażony
dodatkowo w pionowe ramię do odbioru wlewek
(„S”-Sprue).
ixe-600
Czas w
suchym
cyklu (sek.)
0,68
Czas w
pełnym
cyklu (sek.)
3,71
ixe-1000
0,97
5,10
ixe-1500
1,78
8,25
ixe-1800
3,15
11,20
ixe-2500
3,45
12,60
Model
Osiowe z napędem elektrycznym
z serii ixe-H/Gxe-H
Zastosowanie do wtryskarek o
sile zamknięcia formy od 30 – 1300 ton
Roboty z ramieniem poziomym przenoszą
produkt w kierunku zamknięcia formy (wzdłuż,
równolegle do osi wtryskarki). Rezultatem jest
redukcja przestrzeni w porównaniu z poprzednimi
jednostkami.
www.plastigo.pl
6 |
Bardzo szybkie roboty
z serii Zxe
Zastosowanie do wtryskarek o
sile zamknięcia formy od 100 – 350 ton
Do zastosowań, gdzie wymagana jest duża
szybkość i precyzja. Przeznaczone do obsługi
szybkich wtryskarek.
Model
Zxe
Czas w
suchym
cyklu (sek.)
0,57
Czas w
pełnym
cyklu (sek.)
2,80
Roboty z bocznym odbiorem detali
z serii TZ-HM
Do zastosowań, gdzie czas cyklu trwa bardzo
krótko (np. przy opakowaniach dla przemysłu
spożywczego, IML, produkcji pudełek do DVD).
Automatyzacja jest oparta na odbiorze bocznym
detali, w celu bardzo szybkiego usunięcia
wyprasek z formy i wprowadzenia do gniazda
etykiety.
Model
TZ-1500
Czas w
suchym
cyklu (sek.)
0,50
Czas w
pełnym
cyklu (sek.)
1,50
Wsparcie w standardzie.
Zastosowanie do wtryskarek o
sile zamknięcia formy od 50 – 350 ton
| 7
System Cyber
przenośników
Modularny system przenośników
• Elastyczny – łatwy w instalacji – wielofunkcyjny,
• Pełna funkcjonalność – ekonomiczny,
• Obniżenie kosztów pracy.
Roboty wieloosiowe
przemysłowe
Do zastosowań, gdzie czas cyklu trwa bardzo
krótko (np. przy opakowaniach dla przemysłu
spożywczego, IML, produkcji pudełek do DVD).
Roboty wielofunkcyjne o prostym montażu.
Specjalna
automatyzacja
Nasze długoletnie doświadczenie
w projektowaniu i produkcji sprzętu TAYLOR
MADE, pozwala nam sprostać wymaganiom
naszych Klientów, w ramach pełnej
automatyzacji produkcji.
Końcówki
i podzespoły
Oferta ponad 250 elementów końcówek to
mnogość zastosowań, łatwy montaż oraz
niskie koszty.
