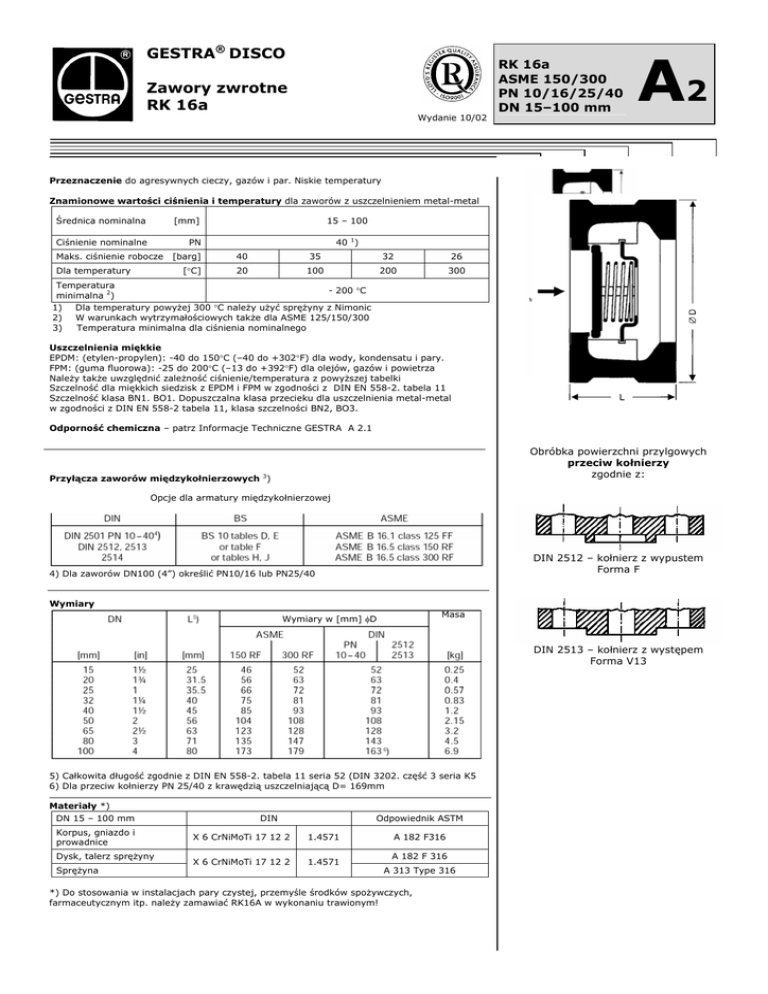

GESTRA® DISCO
Zawory zwrotne
RK 16a
Wydanie 10/02
RK 16a
ASME 150/300
PN 10/16/25/40
DN 15–100 mm
A2
Przeznaczenie do agresywnych cieczy, gazów i par. Niskie temperatury
Znamionowe wartości ciśnienia i temperatury dla zaworów z uszczelnieniem metal-metal
Średnica nominalna
[mm]
Ciśnienie nominalne
15 – 100
40 1)
PN
Maks. ciśnienie robocze
Dla temperatury
[barg]
40
35
32
26
[°C]
20
100
200
300
Temperatura
- 200 °C
minimalna 2)
1) Dla temperatury powyżej 300 °C należy użyć sprężyny z Nimonic
2) W warunkach wytrzymałościowych także dla ASME 125/150/300
3)
Temperatura minimalna dla ciśnienia nominalnego
Uszczelnienia miękkie
EPDM: (etylen-propylen): -40 do 150°C (–40 do +302°F) dla wody, kondensatu i pary.
FPM: (guma fluorowa): -25 do 200°C (–13 do +392°F) dla olejów, gazów i powietrza
Należy także uwzględnić zależność ciśnienie/temperatura z powyższej tabelki
Szczelność dla miękkich siedzisk z EPDM i FPM w zgodności z DIN EN 558-2. tabela 11
Szczelność klasa BN1. BO1. Dopuszczalna klasa przecieku dla uszczelnienia metal-metal
w zgodności z DIN EN 558-2 tabela 11, klasa szczelności BN2, BO3.
Odporność chemiczna – patrz Informacje Techniczne GESTRA A 2.1
Obróbka powierzchni przylgowych
przeciw kołnierzy
zgodnie z:
Przyłącza zaworów międzykołnierzowych 3)
Opcje dla armatury międzykołnierzowej
DIN 2512 – kołnierz z wypustem
Forma F
4) Dla zaworów DN100 (4”) określić PN10/16 lub PN25/40
Wymiary
Masa
Wymiary w [mm] φD
DIN 2513 – kołnierz z występem
Forma V13
5) Całkowita długość zgodnie z DIN EN 558-2. tabela 11 seria 52 (DIN 3202. część 3 seria K5
6) Dla przeciw kołnierzy PN 25/40 z krawędzią uszczelniającą D= 169mm
Materiały *)
DN 15 – 100 mm
Korpus, gniazdo i
prowadnice
Dysk, talerz sprężyny
Sprężyna
DIN
Odpowiednik ASTM
X 6 CrNiMoTi 17 12 2
1.4571
X 6 CrNiMoTi 17 12 2
1.4571
A 182 F316
A 182 F 316
A 313 Type 316
*) Do stosowania w instalacjach pary czystej, przemyśle środków spożywczych,
farmaceutycznym itp. należy zamawiać RK16A w wykonaniu trawionym!
A2
RK 16a
ASME 150/300
PN 10/16/25/40
DN 15–100 mm
__________________________________________________________________________________________________________________
Ciśnienia otwarcia
Ciśnienia różnicowe przy braku przepływu
DN
[mm]
Ciśnienia otwarcia mbar
bez
Kierunek przepływu
sprężyny przez zawór ze sprężyną
y
y
x
z
15
2,5
25
22.5
20
20
2,5
25
22.5
20
25
2,5
25
22.5
20
32
3,5
27
23.5
20
40
4,0
28
24.0
20
50
4,5
29
24.5
20
65
5,0
30
25.0
20
80
5,5
31
25.5
20
100
6,5
33
26.5
20
1mbar=0,0145 psi=100mm
Na zapytania ofertowe i za dopłatą
oferowane są sprężyny specjalne na
określone ciśnienia otwarcia:
- od 5 do 1000 mbar dla DN 15-50
- od 5 do 700 mbar dla DN 65-80
- od 5 do 500 mbar dla DN 100
Wykres spadku ciśnienia
Krzywe pokazane na wykresie są ważne dla
wody w temperaturze 20°C. Aby znaleźć
spadek ciśnienia dla innej cieczy należy
obliczyć i użyć ekwiwalent przepływu wody.
Wartości pokazane na wykresie odnoszą się
do zaworów ze sprężyną i przy przepływie
poziomym.
Przy
przepływie
pionowym
nieznaczne
odchylenia mogą pojawiać się tylko przy
częściowym otwarciu zaworu. Dla obliczeń są
to wartości pomijalnie małe.
Częściowe otwarcie
= zakres niestabilny
Przy zamawianiu prosimy podawać
Zawór zwrotny typ RK16A, DN ...
Uszczelnienie metal-metal lub EPDM, FPM.
Medium, natężenie przepływu, wartości
robocze: ciśnienia i temperatury.
Typ kołnierzy rurociągu wg DIN, BS, ANSI.
Uwaga:
Zawór nie powinien być stosowany na
sprężarkach lub w przypadku przepływu
pulsacyjnego.
Prosimy o wyraźną informację w przypadku
takich szczególnych aplikacji. Rozważymy
wtedy możliwość specjalnego wykonania po
uzyskaniu
najdokładniejszych
danych
roboczych.
Zastrzega się prawo do wprowadzania
zmian konstrukcji i danych
technicznych.
Przepływ Vw
Na żądanie, za dodatkową opłatą, mogą być
dostarczone certyfikaty zgodne z EN 102042.2 i -3.1B.
Dostawa wg naszych Ogólnych
Warunków Dostawy
ρ
1000
Vw = Ekwiwalent przepływu wody
w l/s lub m3/h
ρ
= Gęstość cieczy (w warunkach pracy)
w kg/m3 itp.
V
= Przepływ cieczy (w warunkach pracy)
w l/s lub m3/h
Przy doborze zaworu prosimy uwzględnić
Tekst dla celów ofertowych
Zawór zwrotny typ RK16A.
Armatura do montażu między kołnierzowego
o maks. krótkiej długości zgodnie z DIN EN
558-2 tabela11. seria 52 (DIN3202, część 3,
seria K5). Przystosowane wymiarowo do
montażu alternatywnie między kołnierzami
wg DIN,BS,ASME.
Należy podać ciśnienie nominalne PN,
średnicę nominalną DN, materiał korpusu,
rodzaj przyłączy
Wszelkie wymagania dotyczące odbioru
technicznego
należy
podawać
w zamówieniu. Po zrealizowaniu dostawy nie
ma możliwości wystawienia certyfikatów.
Dane na temat opłat pobieranych za
wystawienie
certyfikatów,
ich
zakresu
i rodzajów przeprowadzanych testów podane
są
w
naszym
cenniku
„Opłaty
za
przeprowadzanie testów i kontroli urządzeń
standardowych”. W sprawie testów i kontroli
wykraczających poza w/w zakres prosimy
o kontaktowanie się z najbliższym biurem
handlowym naszej firmy.
Vw = V x
Spadek ciśnienia ∆ p
Pełne otwarcie
= zakres stabilny
