Oprawka na kartę magnetyczną

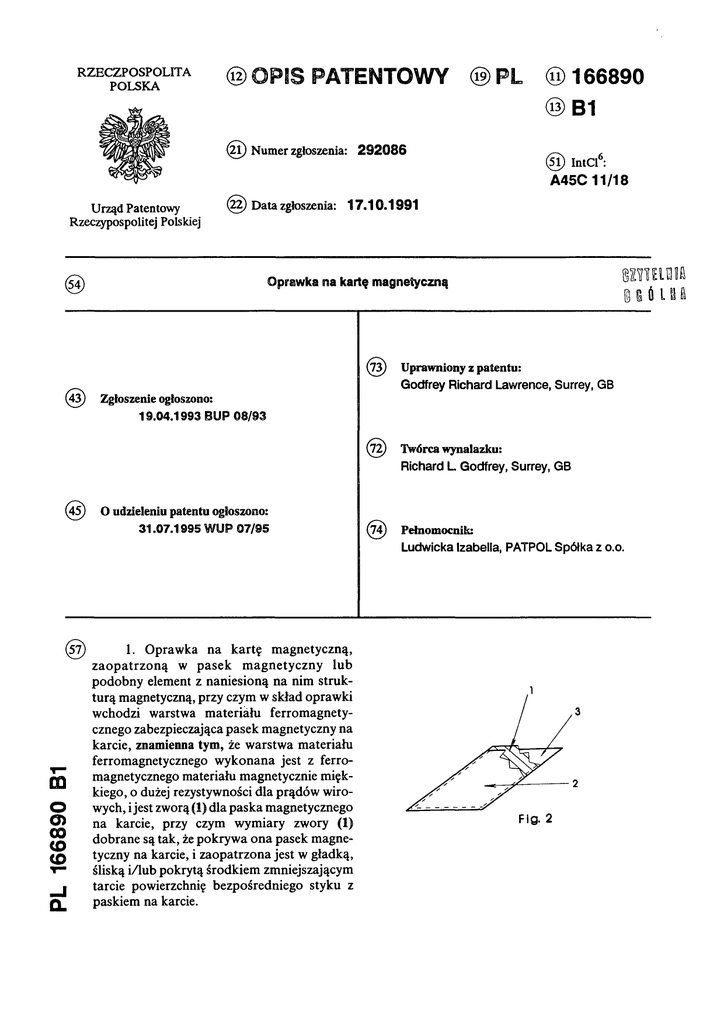

RZECZPOSPOLITA
POLSKA
(12) OPIS PATENTOWY (19)PL
(21) Numer zgłoszenia: 2 9 2 0 8 6
(11)166890
(13) B1
(51) IntCl6:
A45C 11/18
Urząd Patentowy
Rzeczypospolitej Polskiej
(22) Data zgłoszenia: 17.10.1991
(54)
Oprawka na kartę magnetyczną
(73)
(43)
(45)
PL 166890 B1
(57)
Zgłoszenie ogłoszono:
19.04.1993 BUP 08/93
O udzieleniu patentu ogłoszono:
31.07.1995 WUP 07/95
1. Oprawka na kartę m agnetyczną,
z a o p a trzo n ą w p asek m agnetyczny lub
podobny element z naniesioną na nim strukturą magnetyczną, przy czym w skład oprawki
wchodzi warstwa m ateriału ferrom agnetycznego zabezpieczająca pasek magnetyczny na
karcie, znamienna tym, że warstwa materiału
ferromagnetycznego w ykonana jest z ferromagnetycznego materiału magnetycznie miękkiego, o dużej rezystywności dla prądów wirowych, i jest zworą (1) dla paska magnetycznego
na karcie, przy czym wymiary zwory (1)
dobrane są tak, że pokrywa ona pasek magnetyczny na karcie, i zaopatrzona jest w gładką,
śliską i/lu b pokrytą środkiem zmniejszającym
tarcie powierzchnię bezpośredniego styku z
paskiem na karcie.
Uprawniony z patentu:
Godfrey Richard Lawrence, Surrey, GB
(72)
Twórca wynalazku:
Richard L Godfrey, Surrey, GB
(74)
Pełnomocnik:
Ludwicka Izabella, PATPOL Spółka z 0.0.
Fig. 2
Oprawka na kartę magnetyczną
Zastrzeżenia
patentowe
1. Oprawka na kartę magnetyczną, zaopatrzoną w pasek magnetyczny lub podobny element
z naniesioną na nim strukturą magnetyczną, przy czym w skład oprawki wchodzi warstwa materiału ferromagnetycznego zabezpieczająca pasek magnetyczny na karcie, znamienna tym, że w arstwa materiału ferromagnetycznego wykonana jest z ferromagnetycznego materiału magnetycznie
miękkiego, o dużej rezystywności dla prądów wirowych, i jest zworą (1) dla paska magnetycznego
na karcie, przy czym wymiary zwory (1) dobrane są tak, że pokrywa ona pasek magnetyczny na
karcie, i zaopatrzona jest w gładką, śliską i/lu b pokrytą środkiem zmniejszającym tarcie
powierzchnię bezpośredniego styku z paskiem na karcie.
2. Oprawka według zastrz. 1, znamienna tym, że każda składana część oprawki jest zaopatrzona w środki klejące dla zamocowania warstwy lub paska stanowiącego zworę (1).
3. O prawka według zastrz. 2, znamienna tym, że każda warstwa lub pasek zwory (1) znajduje
się między dwoma okładkam i (2, 3), które połączone są za pom ocą środków mocujących w
przynajmniej jednym miejscu, po przynajmniej jednej stronie i/lu b na przynajmniej jednej
krawędzi.
4. Oprawka według zastrz. 3, znamienna tym, że zaopatrzona jest w składaną osłonę zamykającą warstwę lub pasek zwory (1), połączoną z nią za pom ocą środków mocujących w przynajmniej
jednym miejscu, po przynajmniej jednej stronie i/lub wzdłuż przynąjmiej jednej krawędzi.
5. O prawka według zastrz. 4, znamienna tym, że zaopatrzona jest w dwie warstwy lub paski
zwory (1), połączone za pom ocą środków mocujących w przynajmniej jednym miejscu, po przynajmniej jednej stronie i/lu b wzdłuż przynajmniej jednej krawędzi.
6. Oprawka według zastrz. 5, znamienna tym, że zaopatrzona jest w przynajmniej jedną
złożoną warstwę lub pasek zwory (1), zamocowany za pom ocą środków mocujących w przynajmniej jednym miejscu, po przynajmniej jednej stronie i/lu b wzdłuż przynajmniej jednej krawędzi.
7. Oprawka według zastrz. 6, znamienna tym, że zaopatrzona jest w przynajmniej jedną
warstwę lub pasek zwory (1) i przynajmniej jedną okładkę, zamocowane za pomocą środków
mocujących w przynajmniej jednym miejscu, na przynajmniej jednej powierzchni i/lu b przynajmniej po jednej stronie i/lu b wzdłuż przynajmniej jednej krawędzi z utworzeniem kilku kieszeni.
8. Oprawka według zastrz. 7, znamienna tym, że stanowi zestaw oprawek, z których każda
przymocowana jest w przynajmniej jednym miejscu, z utworzeniem złożonego harmonijkowo
pasma oprawek dla kart.
9. Oprawka według zastrz. 8, znamienna tym, że stanowi jedną z kilku oprawek, z których
każda przymocowana jest w przynajmniej jednym miejscu, z utworzeniem książeczki oprawek dla
kart.
10. Oprawka według zastrz. 9, znamienna tym, że przynajmniej jedna osłona zamocowana jest
za pom ocą stałych lub rozłączalnych środków mocujących na jednym z końców, i za pom ocą
rozłącznego mocowania na przeciwległym końcu, dla przymocowania oprawki w położeniu
zamknięcia.
11. Oprawka według zastrz. 10, znamienna tym, że zaopatrzona jest w wykonany na niej i/lu b
naniesiony na nią wzór.
* * *
Przedmiotem wynalazku jest opraw ka na kartę magnetyczną, stanowiącą urządzenie do
kodowania na niej inform acji i/lu b danych w postaci struktur namagnesowania oraz ich zachowania w czasie (utrzymywania - w odniesieniu do magnetyzmu). Termin struktury obejmuje pewne
rozmieszczenie namagnesowania, na przykład w postaci regularnych lub nieregularnych linii,
punktów , fal, obszarów magnetycznych, obszarów o odwróconej biegunowości i obszarów nie
namagnesowanych.
166 890
3
Kodowanie informacji i/lu b danych w postaci struktur magnetycznych jest znane i szeroko
stosowane. Typowymi urządzeniam i wykorzystującymi tę zasadę są karty zaopatrzone w jeden lub
więcej pasków magnetycznych. Tego rodzaju urządzenia są szeroko stosowane jako karty kredytowe, karty płatnicze, karty do bankom atów , karty ubezpieczeniowe i bilety komunikacyjne oraz w
wielu innych podobnych zastosowaniach. Znany jest fakt, że zewnętrzne pola magnetyczne mają
szkodliwy wpływ na tego rodzaju urządzenia, i znane są sposoby ekranowania od tego rodzaju
zjawisk. D obry ekran powinien całkowicie otaczać urządzenie ochraniane, lecz bez styku z nim.
Ponadto, znanym faktem jest, że struktury magnetyczne podlegają stopniowej degradacji w
wyniku naturalnej aktywności termicznej i wyhamowywania ruchu obrotowego cząsteczek
namagnesowanego materiału. Tego rodzaju degradację m ożna zmniejszyć przez zastosowanie
zwory, w celu utworzenia dróg o małej reluktancji. Zwora umożliwia zamknięcie obwodów linii sił
pola magnetycznego. D la osiągnięcia tego celu zwora pow inna być w bliskim kontakcie z
powierzchnią urządzenia generującego linie magnetyczne, to znaczy powierzchnią, z której odczytuje się zakodowaną informację.
Karty kredytowe i podobne urządzenia zwykle zamykane są w pewnego rodzaju oprawkach.
Znane oprawki na karty przeznaczone są do zabezpieczenia ważnej części tych urządzeń, a niektóre
oprawki na karty zapewniają ekranowanie od zewnętrznych pól magnetycznych. Przykład takiej
oprawki na karty przedstawiony jest w opisie patentowym USA 4851 610. Przedstawiono w nim
metodę ochrony informacji na kodowanych magnetycznie obszarach pasków kart z tworzywa
sztucznego, za pom ocą dwóch pasm mieszaniny ferromagnetycznej. Są one zamknięte między
warstwami materiału wzmacniającego i powodują zmiany kierunku destrukcyjnych pól magnetycznych stałych i zmiennych na zewnątrz pasków magnetycznych, tym samym je ekranując.
Znane oprawki na karty nie zapewniają żadnych sposobów podtrzym ywania informacji i/lu b
danych zakodowanych na paskach magnetycznych.
Oprawki dla kart mogą być przeznaczone wyłącznie do noszenia tych urządzeń, mogą być
mocowane do ubrania, lub stanowić część większej oprawki uniwersalnej, na przykład portfela,
notesu, torebki damskiej, portm onetki, pasa, torebki przy pasku, paszportów ki, teczki, kartoteki
(osobistej, przenośnej lub innej) itp., w której można tego rodzaju urządzenia składać, przenosić
lub przechowywać.
Poza tym znany jest fakt, że materiały ferromagnetyczne miękkie charakteryzują się małą
reluktancją, małą pozostałością magnetyczną, dużą przenikalnością względną i wąską pętlą histerezy. M ateriały te stanowią drogę skutecznego zamknięcia linii sił. Znanym sposobem wykorzystania tych właściwości jest stosowanie kotwic magnesów trwałych. M ateriały ferromagnetyczne są
znane w wielu postaciach: warstw, pasków, granulek, proszków i kompozycji z innymi
materiałami.
Według wynalazku proponuje się oprawkę na kartę zaopatrzoną w pasek magnetyczny lub
podobny element z naniesioną na nim strukturą magnetyczną. W skład oprawki wchodzi warstwa
materiału ferromagnetycznego zabezpieczająca pasek magnetyczny na karcie. Oprawka charakteryzuje się tym, że warstwa m ateriału ferromagnetycznego wykonana jest z ferromagnetycznego
materiału magnetycznie miękkiego, o dużej rezystywności dla prądów wirowych, i wykorzystana
jest jako zwora dla paska na karcie. Wymiary zwory dobrane są tak, że pokrywa ona pasek
magnetyczny na karcie, i ma gładką, śliską i/lu b pokrytą środkiem zmniejszającym tarcie
powierzchnię bezpośredniego styku z paskiem na karcie.
Każda składana część opraw ki jest zaopatrzona w środki klejące dla zamocowania warstwy
lub paska stanowiącego zworę.
Każda warstwa lub pasek zwory znajduje się między dwoma okładkam i, które połączone są za
pomocą środków mocujących w przynajmniej jednym miejscu, po przynajmniej jednej stronie i/lu b
na przynajmniej jednej krawędzi.
Oprawka jest korzystnie zaopatrzona w składaną osłonę zamykającą warstwę lub pasek
zwory, połączoną z nią za pom ocą środków mocujących w przynajmniej jednym miejscu, po
przynajmniej jednej stronie i/lu b wzdłuż przynajmniej jednej krawędzi.
Oprawka jest korzystnie zaopatrzona w dwie warstwy lub paski zwory, połączone za pom ocą
środków mocujących w przynajmniej jednym miejscu, po przynajmniej jednej stronie i/lub wzdłuż
przynajmniej jednej krawędzi.
4
166 890
Ponadto opraw ka zaopatrzona jest w przynajmniej jedną złożoną warstwę lub pasek zwory,
zamocowany za pom ocą środków mocujących w przynajmniej jednym miejscu, po przynajmniej
jednej stronie i/lu b wzdłuż przynajmniej jednej krawędzi.
Oprawka według wynalazku jest zaopatrzona jest w przynajmniej jedną warstwę lub pasek
zwory i przynajmniej jedną okładkę, zamocowane za pom ocą środków mocujących w przynajmniej
jednym miejscu, na przynajmniej jednej powierzchni i/lu b przynajmniej po jednej stronie i/lu b
wzdłuż przynajmniej jednej krawędzi z utworzeniem kilku kieszeni.
Oprawka stanowi korzystnie zestaw oprawek, z których każda przymocowana jest w przynajmniej jednym miejscu, z utworzeniem złożonego harm onijkow o pasma oprawek dla kart.
Korzystnie opraw ka stanowi jedną z kilku opraw ek, z których każda przymocowana jest w
przynajmniej jednym miejscu, z utworzeniem książeczki dla kart.
Przynajmniej jedna osłona oprawki zamocowana jest za pom ocą stałych lub rozłączalnych
środków mocujących na jednym z końców, i za pom ocą rozłącznego mocowania na przeciwległym
końcu, dla przymocowania oprawki w położeniu zamknięcia.
Oprawka według wynalazku jest korzystnie zaopatrzona w wykonany na niej i/lu b naniesiony
na nią wzór.
Korzystne jest, jeżeli zwory w postaci cienkich warstw folii z ferromagnetycznego materiału
magnetycznie miękkiego włożone są w oprawki do przechowywania urządzeń, na których zakodowane są lub przechowywane informacje i/lu b dane w postaci struktur magnetycznych. Te
warstwy lub folie są wymiarami i kształtem dopasowane do tych urządzeń, a oprawka skonstruow ana jest w taki sposób, że namagnesowane powierzchnie odczytowe wspomnianych urządzeń
pozostają w bezpośrednim styku z powierzchnią zwory. Zadaniem zwory jest utrzymywanie
struktur magnetycznych w dobrym stanie.
Poza znanymi naturalnymi właściwościami ferromagnetycznych materiałów magnetycznie
miękkich, zwory wykazują wysoką rezystywność dla prądów wirowych, dla zminimalizowania
wszelkich pól magnetycznych indukowanych przy przemieszczaniu tych urządzeń. Tę dodatkow ą
właściwość dużej rezystywności można osiągnąć za pom ocą znanych sposobów zestawiania m ateriału ferromagnetycznego i/lu b mieszanin materiałów o rezystancji właściwej, lub za pom ocą
znanych sposobów laminowania.
Korzystne jest, jeżeli urządzenia, jak na przykład karty kredytowe, wkładane są w oprawki
tak, że powierzchnie odczytowe ich namagnesowanych elementów pozostają w bliskim kontakcie z
powierzchniami zwory. W celu uniknięcia fizycznego uszkodzenia namagnesowanych elementów,
zwory mają gładko wykończoną powierzchnię, o małym tarciu i/lu b pokryte środkiem zmniejszającym tarcie.
Rozwiązanie według wynalazku objaśnione zostanie w przykładzie wykonania na rysunku, na
którym fig. 1 przedstawia widok oprawki w rozłożeniu, fig. 2 - oprawkę złożoną, z zaznaczonymi
wyrwaniami ukazującymi trzy części składowe oprawki, a fig. 3 przedstawia oprawkę wraz z
w kładaną do niej kartą kredytową.
Jak przedstawiono na fig. 1, opraw ka według wynalazku składa się z trzech części. Część
środkowa stanowi zworę 1, a zewnętrzne części stanowią dwie okładki 2 i 3. Przedstawiony
przykład oprawki jest przeznaczony do noszenia dwóch kart kredytowych.
Na figurze 2 przedstawiono połączone trzy części opraw ki na karty kredytowe, z częściowym
wyrwaniem ukazującym połączone dwie zewnętrzne okładki 2 i 3 oraz umieszczoną między nimi
warstwę zwory 1.
Na figurze 3 przedstawiono oprawkę według wynalazku z w kładaną do niej kartą kredytową 4
z paskiem magnetycznym 5. Przy całkowitym wsunięciu karty kredytowej 4 do wnętrza oprawki,
pasek magnetyczny 5 pozostaje w kontakcie z warstwą zwory 1.
Oprawka według wynalazku jest korzystnie opraw ką na dwie karty kredytowe. N a rysunku
część środkowa jest zworą 1, którą stanowi warstwa ferromagnetycznego materiału magnetycznie
miękkiego o grubości 0,1 mm, o gładkiej, śliskiej powierzchni. W skład materiału warstwy wchodzi
drobny proszek żelaza magnetycznie miękkiego, polim er, na przykład polichlorek winylu lub
polietylen oraz odpowiedni środek wiążący. Nadaje to materiałowi dużą rezystywność. Zawartość
sproszkowanego miękkiego żelaza jest możliwie duża, przy spełnieniu wymagań na wytrzymałość
mechaniczną i gładkość powierzchni arkusza.
166 890
5
Arkusz jest jednolity, lecz może również stanowić podłoże polimerowe obustronnie pokryte
materiałem ferromagnetycznym z odpowiednim środkiem wiążącym. Techonologia wytwarzania
tego rodzaju arkuszy jest znana, na przykład z wytwarzania taśm do zapisu magnetycznego i
komputerowych dysków miękkich, w których jednak wykorzystywany jest m ateriał twardy
magnetyczne.
Części zewnętrzne oprawki stanow ią okładki 2 i 3 wykonane z przezroczystego polichlorku
winylu o grubości 0,05 mm.
Przy realizacji rozwiązania według wynalazku te trzy części spajane są ze sobą z użyciem
odpowiednich sposobów, ja k zszywanie, zgrzewanie lub klejenie wzdłuż krawędzi dolnej i dwóch
krawędzi bocznych, jak zaznaczono to liniami przerywanymi, z pozostawieniem otwartego górnego boku do wsuwania kart 4. D la ułatwienia wsunięcia karty 4, środkowa część stanowiąca zworę
1 wystaje nieco dalej przy otwartym boku, niż zewnętrzne części stanowiące okładki 2 i 3. Należy tu
zauważyć, że znane oprawki kart składają się tylko z dwóch części zewnętrznych.
Korzystne jest umieszczenie kart 4 po każdej stronie zwory 1, z powierzchniami ich pasków
magnetycznych 5 zwróconymi w stronę zwory 1 i pozostającymi z nią w bliskim kontakcie.
Możliwe jest harmonijkowe połączenie w łańcuch większej liczby tego rodzaju oprawek,
książeczkowe połączenie ich jedną krawędzią każdej z nich, lub wmontowanie ich w uniwersalne
pojemniki do ich noszenia lub przechowywania. Zamiast przezroczystych okładek plastikowych
można zastosować okładki wykonane z dowolnego innego nadającego się do tego materiału, na
przykład z wytłaczanej skóry, w wersji luksusowej.
Użytkownicy kart kredytowych i podobnych urządzeń z zakodowanymi informacjami i/lub
danymi w postaci struktur magnetycznych odnoszą korzyść ze stosowania okładek, które utrzymują w dobrym stanie struktury magnetyczne. Oprawki według wynalazku są łatwe w wytwarzaniu
i powinny znaleźć szerokie zastosowanie na rynku prywatnym, w bankowości, w ubezpieczeniach,
handlu i przemyśle.
166890
Fig. 1
Fig. 2
Fig. 3
Departament Wydawnictw UP RP. Nakład 90 egz.
Cena 1,00 zł.
