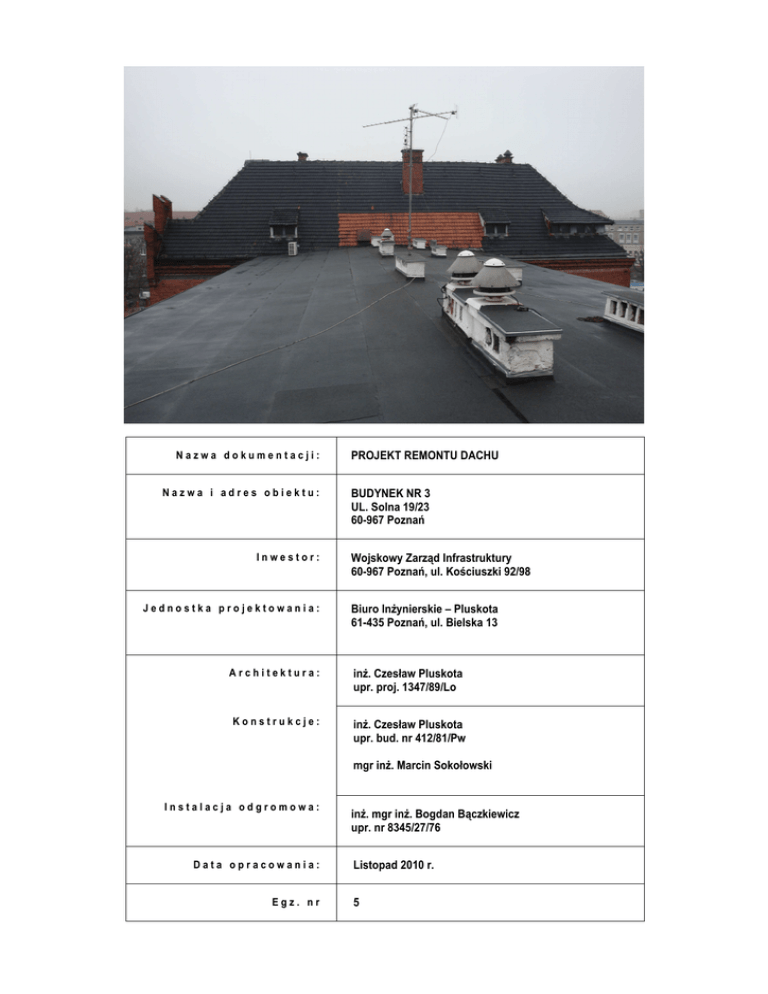

PROJEKT REMONTU DACHU BUDYNEK NR 3 UL. Solna 19/23 60

PROJEKT REMONTU DACHU BUDYNEK NR 3 UL. Solna 19/23 60

Nazwa dokumentacji:
Nazwa i adres obiektu:
Inwestor:
Jednostka projektowania:
PROJEKT REMONTU DACHU
BUDYNEK NR 3
UL. Solna 19/23
60-967 Poznań
Wojskowy Zarząd Infrastruktury
60-967 Poznań, ul. Kościuszki 92/98
Biuro Inżynierskie – Pluskota
61-435 Poznań, ul. Bielska 13
Architektura:
inż. Czesław Pluskota
upr. proj. 1347/89/Lo
Konstrukcje:
inż. Czesław Pluskota
upr. bud. nr 412/81/Pw
mgr inż. Marcin Sokołowski
Instalacja odgromowa:
Data opracowania:
Egz. nr
inż. mgr inż. Bogdan Bączkiewicz
upr. nr 8345/27/76
Listopad 2010 r.
5
ZAWARTOŚĆ OPRACOWANIA
I.
OPIS TECHNICZNY
1.1. OPIS ARCHITEKTONICZNO-KONSTRUKCYJNY
1.2. INSTALACJA ODGROMOWA
II.
ZAŁĄCZNIKI
2.1. PLAN BIOZ
2.2. OŚWIADCZENIA PROJEKTANTÓW
2.3. UPRAWNIENIA AUTORÓW OPRACOWANIA
III.
CZĘŚĆ FOTOGRAFICZNA
IV.
CZĘŚĆ RYSUNKOWA
3.1. RZUT POŁACI DACHU
SKALA 1:100
3.2. RZUT WIĘŹBY DACHOWEJ
SKALA 1:100
3.3. RZUT WIĘŹBY DACHOWEJ (CZĘŚĆ „A”)
SKALA 1:100
3.4. RZUT WIĘŹBY DACHOWEJ (CZĘŚĆ „C”)
SKALA 1:100
3.5. RZUT WIĘŹBY DACHOWEJ (CZĘŚĆ „E”)
SKALA 1:100
3.6. SZCZEGÓŁY WZMOCNIEŃ ELEMENTÓW KONDSTRUKCJI WIĘŹBY (NR 1-5)
3.7. INSTALACJA ODGROMOWA
SKALA 1:100
V.
2
ZESTAWIENIE DREWNA DO WBUDOWANIA
- w załączniku do przedmiaru robót i kosztorysu inwestorskiego (oddzielne opracowanie)
________________________________________________________________________________________________
Poznań, listopad 2010r.
1. OPIS TECHNICZNY
1.1. OPIS TECHNICZNY ARCHITEKTONICZNY I KONSTRUKCYJNY.
1.1.1. Charakterystyka ogólna obiektu.
1.1.1.1. Dane ogólne.
Dach budynku po jego modernizacji w II połowie XX w, poprzez nadbudowę kondygnacji, składa się z
następujących części (spoglądając od szczytu lewego):
1. część A – skrajna lewa, dach dwuspadowy stromy, kryty dachówką
2. część B - dach płaski, kryty papą termozgrzewalną
3. część C – środkowa, dach dwuspadowy stromy, kryty dachówką
4. część D - dach płaski, kryty papą termozgrzewalną
5. część E - skrajna prawa, dach dwuspadowy stromy, kryty dachówką
Konstrukcje więźby drewnianej dachu stanowi ustrój płatwiowo – kleszczowy i tak:
1. części skrajne A i E(niższe) z dwoma ściankami stolcowymi.
2. część środkowa C(wyższa) z czterema ściankami stolcowymi.
Dach o konstrukcji drewnianej jest pokryty ceramiczną dachówką zakładkową w kolorze grafitowym
(prod. na przełomie XIX / XX wieku). W poziomie dachów – części A,C, E – istnieją zabudowane
poddaszami murki architektoniczne z okienkami oraz małe w nich lukarny z okienkami.
Dokonując oceny stanu konstrukcji więźby dachu budynku w częściach (A,C,E) dachów stromych
kierowano się obecnym stanem jakości i wyglądu wbudowanego drewna – koniec XIX wieku.
Wykonana inwentaryzacja istniejącej więźby dachu wskazuje elementy więźby dachowej do :
a. wymiany całkowitej (oznaczenie X ).
b. wymiany częściowej, odcinkowej (oznaczenie Y ).
c. pozostawienia ich i wzmocnienia miejscowego(oznaczenie Z )
1.1.1.2. Dane techniczne.
•
Wymiary dachu wg. inwentaryzacji budowlanej
•
Powierzchnia pozioma dachu:
- część „A” – pokrycie dachówka
- część „C” – pokrycie dachówka
- część „E” – pokrycie dachówka
- dach płaski (pokrycie papowe)
-
85,12 x 26,16 m
-
374,0 m2
424,9 m2
363,5 m2
569,6 m2
∑
1732,0 m2
1.1.2. Charakterystyka szczegółowa.
1.1.2.1. Szacunkowy stan drewna elementów konstrukcji więźby w częściach A,C,E.
W wyniku wykonanej inwentaryzacji dachów w częściach A,C,E - na poczet niniejszego projektu
remontu dachu budynku nr 3 w Poznaniu ul. Solna 19/23 – stwierdza się iż szacunkowy stan
jakościowy drewna przedstawia się:
W częściach skrajnych A i E jest porównywalne zużycie drewna odnoszące się do:
a. murłaty – 50 – 100%
b. końce krokwi w miejscach oparć na murłatach wraz z przypustnicami 50 – 70%.
c. podwaliny pod słupy ścianek stolcowych 40 – 60%
d. słupy ścianek stolcowych, płatwie, kleszcze, krokwi narożne, zastrzały 20 – 50%
e. narożne krokwie 20 – 40%
3
________________________________________________________________________________________________
Poznań, listopad 2010r.
W części środkowej C (najwyższej) jest większe zużycie drewna i tak:
a. murłaty – 70 – 100%
b. końce krokwi w miejscach oparć na murłatach wraz z przypustnicami 60 – 100%.
c. krokwie, wymiany krokwi wokół kominów 40 – 70%
c. podwaliny pod słupy ścianek stolcowych 60 – 90%
d. słupy ścianek stolcowych, płatwie, kleszcze, zastrzały 50 – 70%
e. narożne krokwie 20 – 50%
We wszystkich częściach A,C,E są porażone powierzchniowo przez szkodniki drewna jeszcze inne
elementy konstrukcyjne w granicach 10%
1.1.2.2. Założenia i podstawowe wskazania wykonawcze.
Wykazany stan drewna, wielkość koniecznych wymian przesądza o projektowanym sposobie naprawy,
oraz konieczności zabezpieczenia pełnego bezpieczeństwa konstrukcyjnego pozostawionych
elementów obecnej więźby - w częściach A,C,E - w czasie robót remontowych oraz później w samej
konstrukcji po wykonaniu jej naprawy.
W ramach remontu tego dachu przyjęto następujące architektoniczne, konstrukcyjne i
materiałowe założenia:
• Utrzymanie w całości istniejącego kształtu i gabarytów poprzez maksymalne fizyczne
zachowanie głównych istniejących elementów konstrukcyjnych w obecnym położeniu.
• Ściany attyki ponad dachem oraz kominy pozostają w obecnej postaci.
• Detale opierzeń gzymsów, lukarn, rynien prostokątnych na gzymsach, okienek w
lukarnach poddasza musza być wg. obecnego stanu przed remontem, odtworzone
(zgodne z ich załączonymi zdjęciami) .
• Zastosowanie nowych wymienianych elementów o identycznych wymiarach jak obecnie
istniejące z drewna sosnowego klasy C – 30.
• Utrzymanie identycznego obciążenia dachu jak obecnie istniejące z zastosowaniem
dachówek ceramicznych zakładkowych w kolorze obecnych dachówek grafitowych,
ułożonych nad folią paroprzepuszczalną np. Tayvek o gramaturze q > 1000g/m2/24h.
• Projektuje się zastosowanie dachówek podwójnych rzymskich w kolorze grafitowym
produkcji – Prodach Jordanowo Sp. z o.o, 66 – 200 Świebodzin, Jordanowo 11
tel.068/3823341.
• Dachówki te w ilości min. 10szt. w kolorze grafitowym w/w producenta zostaną wpierw –
przed ostatecznym wyborem i zakupem, przez Wykonawcę remontu – przedstawione w
Biurze Miejskiego Konserwatora Zabytków w Poznaniu, celem ostatecznego
dopuszczenia wzoru do wbudowania na remontowanym dachu.
• Na krokwiach ułożyć należy pod w.w. dachówkę:
- w.w. folie paroprzepuszczalną
- kontrłaty 2,5x4,0cm (hxs, drewno sosnowe)
- łaty
4,0x6,0cm (hxs, drewno sosnowe)
• Na rynny, rury spustowe i opierzenia blacharskie ( wokół kominów, na rynnami,
parapety okien dachowych, obudowę lukarn dachowych) zastosować blachę cynkową
lub tytan – cynk.
W ramach wskazań wykonawczych opracowujący przedstawia co następuje:
a. Uwzględniając warunki bezpiecznego wykonawstwa remontu, koszty, preferowany jest sposób
maksymalnego zachowania fizycznego niektórych istniejących elementów w obecnym położeniu, jak
podwaliny pod słupy i słupy(dołem) ścianek stolcowych – patrz rys. wykonawcze wzmocnienia ich
zamiast fizycznej wymiany ( nr 1 i nr 2).Na rzucie dachu oznaczono te miejsca literą Z.
Taka organizacja i wykonawstwo zabezpiecza maksymalnie bezpieczeństwo istniejącej konstrukcji
więźby w czasie jej remontu.
4
________________________________________________________________________________________________
Poznań, listopad 2010r.
b. Ponieważ końce krokwi w miejscach ich oparć dolnych na murłatach oraz murłaty są porównywalnie
zużyte w tym połączeniu konstrukcyjnym, projektuje się całkowitą wymianę murłat (oznaczenie na
rzucie dachu literą X) a krokwie poprzez obustronne nakładki dołem gr. 8,0cm o długości ok.0,7m
(skręcone 3 szt. śrub M 12) będą stanowić nowe wzmocnione zamocowanie na murłatach po ich
wymianie – patrz rys. wykonawczy nr 3. (oznaczenie na rzucie dachu literą Z).
c. Zniszczone krokwie narożne na długości wymienić w całości wraz z łączącymi się z nimi krokwiami
(oznaczenie na rzucie dachu literą X) a pozostałe krokwie zniszczone miejscowo wymienić w
całości (oznaczenie na rzucie dachu literą X) lub na tym odcinku i połączyć z częścią pozostałą za
pośrednictwem obustronnych nakładek o dł. 1,0 m i gr. 8,0cm skręconych śrubami M12 2x2szt ( w
każdym styku) oraz złączonych obustronnie gwoźdźmi 8″2x 3szt – patrz rys. wykonawczy nr 4.
(oznaczenie na rzucie dachu literą Y).
d. Zużyte płatwie ścianki stolcowej wymienić w czasie zastosowania zastępczego podparcia
opierających się na niej krokwi. (oznaczenie na rzucie dachu literą X).
e. Wskazane do wymiany kleszcze wymienić w całości. (oznaczenie na rzucie dachu literą X).
f. Zużyte dołem zastrzały wzmocnić poprzez obustronne nakładki L = ok. 0,6m o gr. 8,0cm, połączone
śrubami M 12 – 3szt. oraz obustronnie gwoźdźmi 8″ po 2szt. Nakładki dołem musza opierać się
dołem (i być zamocowane gwoźdźmi 8″ po 1 szt. dla nakładki) na dołożonych obustronnie do
istniejącej podwaliny nowych bocznych podwalin – patrz rys. wykonawczy nr 5. (oznaczenie na
rzucie dachu literą X).
g. Pozostałe elementy porażone powierzchniowo przez szkodniki drewna w granicach 10,0 % należy
pozostawić dokonując usunięcia drewna do głębokości zalegania kanalików wydrążonych przez w.w
szkodniki(np. kołatek) max. do 6,0 – 8,0 mm na jednej stronie, po czym cały element należy pokryć
2x środkiem do likwidacji tych szkodników( zgodnie z instrukcja jego stosowania).
Jeśli uszkodzenia tych elementów są na większą głębokość to z względów konstrukcyjnych należy je
wymienić lub wzmocnić.
Podane tu sposoby wykonania wymian, wzmocnień elementów więźby dachu podczas jego
remontu(rys. nr 1- 5) są założone na bazie spostrzeżeń podczas dostępnego obecnie zakresu
oględzin i mają na celu optymalne wykonawstwo i utrzymanie maksymalne istniejącego
dobrego drewna w konstrukcji istniejącej.
h. W części C – środkowej (strona północna), z względu na znaczną erozje drewna krokwi i ścianki
stolcowej niższej, koniecznym jest z tej strony całkowita wymiana tych elementów więźby.
(oznaczenie na rzucie dachu literą X).
i. w połączeniach elementów remontowanego dachu stosować:
•
Śruby o średnicy min. 12mm i nakrętki min. M 12 ( zgodnie z rys. wykonawczymi nr 1 – 5)
•
Gwoździe od 6 - 8″ zależnie od grubości łączonych elementów połączeń, wzmocnień,
wymian miejscowych ( zgodnie z rys. wykonawczymi nr 1 – 5).
•
Łączniki z blachy stalowej ocynkowanej „BMF” i gwoździe karbowane(BMF 4x 40mm).
W odniesieniu do powyższych wskazań technicznych wykonawstwa remontu konstrukcji więźby
dachowej należy po wykonaniu całkowitego odkrycia obecnego dachu podejmować ostateczne
rozstrzygnięcia. Obecnie w czasie oględzin nie było możliwym dostrzec całości zniszczonych
elementów tego dachu.
Zaleca się aby w odniesieniu do zniszczonych końcówek dolnych krokwi, opartych na murłatach – w
całości do wymiany – przyjąć zasadę:
5
________________________________________________________________________________________________
Poznań, listopad 2010r.
a. jeśli zniszczenie na długości do poziomu dolnych kleszczy – tj. ok. 0,7m – to wykonać wzmocnienie
wg. rys. nr 3. (oznaczenie na rzucie dachu literą Z).
b. jeśli zniszczenie na długości o L> 0,7m to wykonać wymianę częściową tej krokwi - patrz rys.
wykonawczy nr 4. (oznaczenie na rzucie dachu literą Y).
W rejonie istniejącej całkowitej zabudowy dolnych części dachów – część A,C,E – przez „wsunięty”
dach z części B,D należy wykonać tutaj całkowitą rozbiórkę w.w zabudowy i wykonać całkowitą
wymianę zabudowanych elementów istniejącego dachu, po czym należy ponownie ją odtworzyć aby
możliwym było wykonanie połączenie dachów stromych z dachami płaskimi – tak jak jest obecnie.
•
Wskazania wykonawcze dotyczące montażu elementów wyposażenia dachu:
Płotek śniegowy:
Płotek śniegowy jest elementem stanowiącym zaporę śnieżną w dolnej części połaci dachowej.
Zapobiega gromadzeniu się w orynnowaniu nadmiaru śniegu zatrzymując go bezpośrednio na dachu,
chroniąc system rynnowy przed zniszczeniem. Płotek eliminuje również proces tworzenia się sopli
lodowych poprzez stopniowe uwalnianie wody z zatrzymanego topniejącego śniegu.
Płotek śniegowy montuje się na uprzednio zamocowanych wspornikach płotka. Montaż samego płotka
polega na ułożeniu elementu na podpórce a następnie dociągnięciu do zacisku i mocnym wciśnięciu w
zacisk. Płotek śnieżny montować na obrzeżach gzymsów zewnętrznych.
Łącznik płotka śniegowego
Płotki śniegowe można łączyć w ze sobą wzdłużnie tworząc ich nieprzerwany ciąg w zależności od
potrzeb. Służą do tego elementy zwane „łącznikami płotka”. Sposób ich montażu przedstawia rysunek.
Po nałożeniu łączników należy je dokładnie zacisnąć no końcówkach płotków.
Łączenie płotków powinno odbywać się przy użyciu dwóch łączników
Ława kominiarska:
Ława kominiarska jest elementem umożliwiającym swobodny dostęp do urządzeń dachowych typu:
otwory kominowe, wentylacyjne, wywietrzniki, itp.
Montaż ław kominiarskich na połaci dachowej.
Pierwszym etapem montażu ławy kominiarskiej jest zamocowanie „mocownika ławy” który stanowi
element pośredni łączący odpowiednio dobrany, w zależności od pokrycia dachowego, wspornik z
samym podestem ławy. W części łukowej mocownika wykonano szereg otworów punktowych i jeden
otwór wzdłużny. Taki sam zestaw otworów posiada wspornik ławy na swojej łukowate części. Mocownik
układamy na wsporniku tak aby otwory wzdłużne mocownika i wspornika pokrywały się. Następnie
zczepiamy te dwa elementy śrubąM8x16 tak aby mogły pracować między sobą w celu
ustalenia poziomu dla ławy kominiarskiej. Po ustaleniu poziomów dokładamy kolejną śrubę montażową
M8 wybierając pasujące otwory punktowe , następnie całość skręcamy. Drugim etapem jest montaż
podestu na mocowniku. W tym celu układamy ławę na mocowniku a następnie skręcamy śrubami
M8x50 (śruby w kompletach). Śruby łączące podest z mocownikiem należy umiejscowić łbem do góry w
dolnym przytłoczeniu antypoślizgowym podestu ławy. Długość śruby jest tak dobrana aby uniemożliwić
montaż w przetłoczeniu górnym. Taki nieprawidłowy montaż powoduje wystawanie łba śruby ponad
płaszczyznę ławy i stwarza zagrożenie potknięcia się korzystającego z urządzenia.
Ławy kominiarskie można łączyć w szereg za pomocą„łączników ław” pamiętając o konieczności
zastosowania dodatkowego wspornika ławy przy każdym łączeniu.
6
________________________________________________________________________________________________
Poznań, listopad 2010r.
Wspornik ławy kominiarskiej
Wspornik ławy kominiarskiej – wspornik stanowi element nośny dla ławy kominiarskiej lub stopnia
kominiarskiego. Jest złożony zdwóch części. Górny element umożliwia zamocowanie mocownika dla
ławy kominiarskiej bądź stopnia kominiarskiego. Część dolna jest elementem ruchomym pozwalającym
na ustawienie odpowiedniej szczeliny w zależności od grubości danej dachówki. Zarówno część górną
jak i dolną mocuje się do łaty bezpośrednio nad krokwią przy pomocy wkrętów do drewna ø8 . Należy
pamięta o dodatkowym zamocowaniu łat do krokwi na których mocowany jest wspornik. Obydwie części
wspornika łączy się ze sobą od czoła, po uprzednim ustawieniu szczeliny, za pomocą śrub M8x16. W
przypadku montażu wsporników na pokryciu z dachówki istnieje konieczność odpowiedniego wycięcia
dachówek zgodnie z rysunkiem II, jak równie należy szlifować dachówki A i B przylegające do
wspornika na jego długości w celu uniknięcia efektu unoszenia się dachówek. Wsporniki montować w
odległościach nie większych niż400 mm i przy każdym ewentualnym łączeniu Podestów ław
kominiarskich za pomocą łączników ław.
Łącznik ławy kominiarskiej
Łącznik ławy kominiarskiej jest elementem umożliwiającym łączenie podestów ław w szereg. Jest to
zabieg stosowany najczęściej w przypadku dużych dachów, gdzie istnieją obok siebie większe ilości
urządzeń dachowych, bądź jest utrudniony do nich dostęp ze względu na duże odległości od wyłazów
dachowych. Ławy kominiarskie A i B łączy się za pomocą dwóch łączników ław. Pierwszym etapem jest
zamocowanie łączników na połowie ich długości w ławie B. Następuje to poprzez dopasowanie jednego
ze wzdłużnych otworów łącznika z otworem w ławie kominiarskiej a następnie skręcenie śrubami
M8x25. Łączniki ław umiejscawiamy od wewnętrznej strony ławy. Kolejnym etapem jest wsunięcie na
zamocowane łączniki ławy A dopasowanie otworów montażowych i skręcenie śrubami M8.Podobnie jak
w przypadku montażu ławy na mocowniku należy pamiętać aby łby śrub łączących umiejscawiać w
dolnym przetłoczeniu antypoślizgowym. Przy każdym łączeniu podestów ław kominiarskich należy
zastosować dodatkowy wspornik ławy ze względu na znaczne osłabienie nośne łączenia.
Stopień ławy kominiarskiej
Stopień kominiarski jest elementem komunikacji dachowej. Umożliwia dojście od wyłazy dachowego do
ławy kominiarskiej bądź jakiegokolwiek urządzenia dachowego. Stopień kominiarski montuje się na
uprzednio zamocowanym wsporniku ławy dobranym w zależności od rodzaju pokrycia dachowego.
Podobnie jak mocownik ławy stopień w dolnej łukowatej części montażowej posiada szereg otworów
punktowych oraz otwór wzdłużny. Montaż polega na usytuowaniu stopnia na wsporniku ławy tak aby
otwory wzdłużne obu tych elementów pokrywały się ze sobą. Następnie należy złączyć stopień ze
wspornikiem śrubąM8x16 I w otworze wzdłużnym tak aby podzespoły mogły pracować między sobą
umożliwiając tym samym wypoziomowanie stopnia kominiarskiego. Po odpowiednim ustawieniu stopnia
należy dołożyćkolejnąśrubęM8x16 II w pasujące otwory punktowe i całość skręcić.
1.1.2.3. Zakres prac remontowych istniejącego dachu budynku.
a. części A,C, E – dachy dwuspadowe strome wymagają:
•
•
•
•
•
•
7
remontu, naprawy elementów konstrukcji drewnianej więźby dachu, wymiany obróbek
blacharskich dachu, kominów, lukarn oraz pokrycia całkowitego nową dachówką.
wymiany istniejących okien dachowych na identyczne.
naprawy „czapek kominowych” i spoinowania kominów.
założenia nad gzymsami wstrzymujących zsuwany się śnieg płotków śnieżnych
założenie nowych ław kominiarskich
wymiany instalacji odgromowej w poziomie dachu(zwody istniejące).
________________________________________________________________________________________________
Poznań, listopad 2010r.
b. części B,D – dachy dwuspadowe płaskie wymagają:
•
•
•
ponownego (min. 1x )pokrycia papą termozgrzewalną wierzchniego krycia gr. 5,2mm np.
Vedag wraz z założeniem (obecnie brak) poprawnym listew dociskowych wyprowadzonej na
kominy papy termozgrzewalnej – przy okapach.
naprawy czapek kominowych.
wymiany instalacji odgromowej w poziomie dachu(zwody istniejące).
1.1.2.4. Wymogi nośności i użytkowalności dachu. Wnioski i zalecenia.
1.Projektowane prace remontowe( zgodnie z w.w Umową) obejmują przywrócenie nośności i
użytkowalności dachu tego budynku w warunkach nie zmienności wielkości jego obciążenia.
2.Po wykonaniu całości wymian, wzmocnień, napraw zużytych poszczególnych elementów więźby tych
dachów – wskazanych na inwentaryzacji – dach spełniał będzie wymogi dalszego użytkowania.
3.Zmiana ewentualna obciążenia istniejącego stropu poddasza od dachu po jego remoncie jest
niedopuszczalna bez wykonania niezbędnych odkrywek i sprawdzeń nośności i użytkowalności
istniejącego stropu.
4.Opracowywana dokumentacja – zgodnie z w.w Umową – odnosi się tylko do dachu tego budynku
5.W ramach planowanego remontu pokrycia dachów należy wykonać jednocześnie ponowne pełne
zabezpieczenie istniejących i nowych elementów więźby środkami przeciw szkodnikom drewna i
skutkom ewentualnego zawilgocenia drewna.
6.Nie zależnie od wskazanych miejsc i elementów należy w czasie prac remontowych dokładnie
sprawdzać całość odkrytej obecnej konstrukcji dachów i stwierdzone inne miejsca i elementy poddać
wymianie lub wzmocnieniu.
7.W budynku tym w części A,C,E nie było w pełni obecnie możliwym dokonanie oględzin całości
murłat, dolnych części krokwi, zastrzałów, podwalin, przypustnic itp. ze względu na ich zabudowanie.
8.Wzmocnienie elementów należy wykonać w sposób gwarantujący pełne zespolenie z pozostałą
częścią istniejącego elementu więźby – z użyciem gwoździ, śrub i specjalistycznych blach
ciesielskich do łączenia elementów więźby dachu zgodnie z w.w rys. wykonawczymi.
9.Całość tych prac remontowych elementów więźby musi być sprawdzona i odebrana przez nadzór
inwestorski, a konieczne odstępstwa od założeń projektu należy uzgadniać z autorami opracowania.
10.W czasie rozbiórki pokrycia z dachówki należy ją usuwać bezpośrednio docelowo na poziom terenu
placu budowy wokół budynku za pomocą specjalistycznych rur składanych zsypowych w celu
zachowania bezpieczeństwa pracy i wykluczenia składowania na stropie ostatniego piętra. Piętro to
jest obecnie użytkowane.
11.Transport nowej dachówki na wykonanie nowego pokrycia musi się odbywać bezpiecznie za
pomocą np. specjalistycznej ukośnej wciągarki( prod. niemieckiej) – awa alu schraegaufzug(niem).
Wykluczone jest składowanie dachówek na stropie ostatniego piętra bezpośrednio za pomocą
dźwigów samojezdnych z przyczyn j.w.
12.Całość robót powierzyć wykonawcom mającym doświadczenie przy takich pracach remontowych
obiektów pod ochroną konserwatorską i gwarantującym dobre techniczne wykonawstwo oraz
przestrzeganie wymogów BHP, przepisów technicznych, wiedzy i sztuki budowlanej.
Opracował
inż. Czesław Pluskota
Przedmiotowe zadanie nie obejmuje pełnego zakresu robót przewidzianych w
dokumentacji. Na tym etapie wyłączono z zakresu robót część „C” –środkową.
Aktualny zakres robót zawiera aktualny przedmiar robót.
8
________________________________________________________________________________________________
Poznań, listopad 2010r.
1.2. INSTALACJA ODGROMOWA
Projekt obejmuje wykonanie instalacji odgromowej budynku Wojewódzkiego Sztabu Wojskowego w
Poznaniu w związku z modernizacja jego dachu.
Podstawą jego wykonania są następujące normy:
-PN-EN 62305-1 Ochrona odgromowa część 1 : zasady ogólne
-PN-EN 62305-1 Ochrona odgromowa część 2 : Zarządzanie ryzykiem
-PN-EN 62305-1 Ochrona odgromowa część 3 : Uszkodzenia fizyczne obiektu i zagrożenia życia
-PN-EN 62305-1 Ochrona odgromowa część 4 : Urządzenia elektryczne i elektroniczne w obiektach’
Instalację wykonać za pomocą zwodów poziomych drutem ocynkowanym FeZn fi 8 mm.
Zwody poziome prowadzić na krawędziach dachu, kalenicy /na gąsiorach/ jak i na samym dachu
zarówno na części płaskiej krytej papą jak i na częściach skośnych krytych dachówką.
Na części płaskiej A, D, F zwody mocować do podłoża za pomocą wsporników klejonych do papy.
Na częściach B,C,D zwody mocować zapomocą uchwytów do gąsiorów jak i uchwytów
Do dachówki płaskiej(karpiówki)
Do zwodów połączyć wszystkie elementy metalowe występujące na dachu (opierzenia, rynny).
Podłoża blaszane, drabinki,włazy dachowe itp.)
Do ochrony wywietrzników dachowych metalowych zastosować maszty izolowane odgromowe
przewyższające o 1m chronione obiekty.
Anteny TV chronić podobnie tylko masztami przewyższającymi o 1,5 m.
Pozostałe anteny nadawczo-odbiorcze chronić przez przyłączenie ich konstrukcji nośnych
Do zwodów poziomych.
Wykorzystać istniejące zwody pionowe (przewody odprowadzające)
Należy wykonać pomiary rezystancji istniejącego uziomu.
Jeżeli nie spełnia warunku Rz mniejsze od 5 ohm lub gdy jego stan techniczny wskazuje na
Znaczny stopień zużycia (uległ znacznej korozji) należy wykonać nowy uziom powierzchniowy (otok)
bednarką FeZn 30x4 mm) w odległości min.2 m od budynku na głębokości 0,7 m.
Uziom osłonić rurą przy wejściach do budynku.(dł.rury o 2 m z każdej strony większa od szerokości
wejścia)
Zachować zgodne z przepisami odległości od kabli elektroenergetycznych.
Wszystkie połączenia galwaniczne zabezpieczyć przed korozją.
Połączenie można również wykonać za pomocą odpowiednich złącz odgromowych.
Po zakończeniu prac wykonać stosowne pomiary kontrolne.
Uwagi koncowe:
Całość prac wykonać zgodnie z projektem technicznym, obowiązującymi przepisami i normami.
Wykonać odpowiednie pomiary, sporządzić plan instalacji odgromowej.
Ponumerować przewody odprowadzające i złącza kontrolne.
Całość prac wykonać ze szczególną starannością.
Opracował:
mgr inż.Bogdan Bączkiewicz
9
________________________________________________________________________________________________
Poznań, listopad 2010r.
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
/na podstawie Rozporządzenia Ministra Infrastruktury z dnia 23.06.2003r./
I. OPIS
1. Zakres robót całego zamierzenia budowlanego:
A. Dachy dwuspadowe, strome – części A,C,E.
• Ustawienie rusztowań wokół ścian zewnętrznych - części A,C,E ( z dachami stromymi).
• Montaż specjalistycznych rur składanych zsypowych połączonych przegubowo, dla usuwania
dachówek z dotychczasowego pokrycia, na poziom terenu bądź do kontenerów na odpady w
celu zachowania bezpieczeństwa pracy i wykluczenia składowania na stropie ostatniego
piętra(przeciążenie stropu piętra gdzie przebywają osoby tam zatrudnione).
• Usuniecie istniejącego pokrycia z dachówek przy zastosowaniu w.w zsypu.
• Usunięcie dotychczasowego ołacenia remontowanego dachu.
• Usunięcie całkowicie zniszczonych – zerodowanych, zgniłych – elementów więźby.
• Transport pionowy za pomocą dźwigów elementów więźby do wykonania całkowitej ich
wymiany oraz wykonania częściowego wzmocniena pozostałych elementów istniejącej więźby.
• Wykonanie wymiany całkowicie zniszczonych elementów więźby.
• Wymiana częściowa(odcinkowa) miejscowo zniszczonych elementów więźby
• Wzmocnienie miejscowe, odcinkowe miejscowo zniszczonych elementów więźby z
pozostawieniem ich, dla ułatwienia wykonawstwa, bezpieczeństwa istniejącej konstrukcji
więźby oraz nie podwyższania kosztów remontu.
• Impregnacja pozostawionego dotychczasowego oraz nie uszkodzonego drewna istniejącej
konstrukcji więźby, specjalistycznymi środkami przeciw szkodnikom drewna oraz przeciw
zawilgoceniu.
• Ułożenie folii paroprzepuszczalnej na krokwiach więźby.
• Ułożenie, przybicie kontrłat i łat (nad w.w folią) pod nowe pokrycie dachówką
• Zamontowanie dla transportu dachówek na wykonanie nowego pokrycia, specjalistycznej
ukośnej wciągarki – np.awa alu schraegaufzug (niem).
• Transport nowej dachówki na wykonanie pokrycia, za pomocą w.w. specjalistycznej ukośnej
wciągarki - awa alu schraegaufzug (niem). Wykluczone jest składowanie dachówek na stropie
ostatniego piętra bezpośrednio za pomocą dźwigów samojezdnych z powodu zagrożenia
bezpieczeństwa pracy dla osób wykonujących prace remontowe dachu oraz dla osób
przebywających na tym piętrze(pod stropem).
• Wykonanie całości opierzeń blacharskich dachu wraz z gzymsami, rynnami i rurami
spustowymi
• Naprawa spoinowania całości kominów i wystających murków architektonicznych.
• Wykonanie pokrycia dachu dachówką
• Demontaż całości sprzętu budowlanego używanego podczas prac remontowych dachu.
B. Dachy dwuspadowe, płaskie – części B,D.
• Naprawa czapek kominowych.
• Ponowne 1x pokrycie papą termozgrzewalną całego dachu.
• Poprawne wykończenie listwami dociskowymi wyprowadzonej pionowo na kominy papy.
C. Instalacja odgromowa i uziomy na całym dachu – części A,B,C,D,E.
10
________________________________________________________________________________________________
Poznań, listopad 2010r.
2..Wykaz istniejących na działce obiektów budowlanych
• Brak obiektów kubaturowych.
• Przed frontem budynku znajduje droga dojazdowa, chodniki, stanowiska postojowe dla
podjeżdżających tu służbowo samochodów.
• Z tyłu budynku jest zieleń granicząca z chodnikiem przy ul. Solnej
3. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i
zdrowia.
• Nie dotyczy
4. Zagrożenia bezpieczeństwa i zdrowia ludzi podczas realizacji robót budowlanych.
4.1 Prowadzenie prac na wysokości w poziomie od gzymsu remontowanego dachu, a w
szczególności:
• Rozbiórka istniejącego pokrycia
• Usuwanie materiałów z rozbiórki pokrycia i elementów więźby.
• Transport pionowy za pomocą dźwigów elementów więźby i ich odbiór na dachu.
• Wymiana elementów więźby( szczególnie w części C od strony północnej przy całkowitej
wymianie krokwi i płatwi niższej ścianki stolcowej.
• Wymiana częściowa zniszczonych elementów więźby.
• Wzmacnianie miejscowe zniszczonych elementów więźby.
• Ułożenie folii paroprzepuszczalnej na krokwiach więźby.
• Ułożenie, przybicie kontrłat i łat (nad w.w folią) pod nowe pokrycie dachówką
• Transport za pomocą specjalistycznej ukośnej wciągarki - awa alu schraegaufzug(niem i odbiór na dachu, nowej dachówki na wykonanie pokrycia.
• Wykonanie całości opierzeń blacharskich dachu wraz z gzymsami, rynnami i rurami
spustowymi
• Naprawa spoinowania całości kominów i wystających murków architektonicznych.
• Wykonanie pokrycia dachu dachówką
B. Dachy dwuspadowe, płaskie – części B,D.
• Naprawa czapek kominowych.
• Ponowne 1x pokrycie papą termozgrzewalną całego dachu.
• Poprawne wykończenie listwami dociskowymi wyprowadzonej pionowo na kominy papy.
- stanowi zagrożenie ciągłe niebezpieczeństwa upadku z rusztowań i poziomu
remontowanego dachu.
4.2.Wykonanie prac z udziałem dźwigu: niebezpieczeństwo związane z zerwaniem się materiału
transportowego i uszkodzeniem dźwigu.
• Usuwanie materiałów z rozbiórki pokrycia i elementów więźby.
• Transport pionowy za pomocą dźwigów elementów więźby i ich odbiór na dachu.
11
________________________________________________________________________________________________
Poznań, listopad 2010r.
5. Sposób prowadzenie instruktażu pracowników przed przystąpieniem do realizacji robót
szczególnie niebezpiecznych:
5.1. Przy wykonywaniu całości remontu więźby dachowej wszyscy pracownicy powinni
stosować odzież ochronną ( w tym szczególnie szelki BHP), być zapoznani z przepisami
zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 w sprawie BHP przy
wykonywaniu robót budowlanych; (Dz.U. nr 47 poz. 401 rozdz. 8 – Rusztowania i ruchome
podesty robocze, rozdz. 9 – Roboty na wysokościach, rozdz. 12 – Roboty murarskie i
tynkarskie), rozdz.13 – Roboty ciesielskie, rozdz.17 – Roboty dekarskie i izolacyjne.
5.2. Przy wykonywaniu pokrycia dachu: wszyscy pracownicy powinni: być zapoznaniu z przepisami
zwartymi w Rozporządzeniu j.w. rozdz. 9 – Roboty na wysokościach, rozdz.17 – Roboty dekarskie
i izolacyjne.
5.3 Przy wykonywaniu prac z użyciem dźwigu: wszyscy pracownicy powinni być zapoznani z
przepisami zawartymi w Rozporządzeniu j.w. w rozdz. 7 – Maszyny i inne urządzenia
techniczne.
6.Wykaz środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom
wynikającym z wykonania robót budowlanych w strefach szczególnego zagrożenia zdrowia:
6.1.Na pomieszczeniu socjalnym oznaczonym na planie terenu budowy /sporządza kierownik
budowy/ umieścić wykaz zawierający:
• adresy i numery telefonów
• najbliższego punktu lekarskiego
• straży pożarnej
• posterunku policji
6.2.W pomieszczeniu socjalnym umieścić :
• punkty pierwszej pomocy obsługiwane przez wyszkolonych w tym zakresie pracowników,
• nr telefonu komórkowego kier. budowy,
• kaski ochronne,
• pasy i linki zabezpieczające przy pracach na wysokościach.
6.3.Ogrodzenie terenu budowy wykonać o wys. min 1,5 m,
6.4.Barierki(poręcze) na rusztowaniach wykonane z desek krawężników o szer. 15 cm,
umieszczone na wysokości 1,1 m, dołem deska krawężnikowa o szer. 15,0cm oraz deskowanie
ażurowe pomiędzy poręczą a deską krawężnikową.
6.5.Rozmieścić tablice ostrzegawcze, zainstalować oświetlenie emitujące czerwone światło
6.6.Na terenie budowy za pomocą tablic informacyjnych wyznaczyć drogę ewakuacyjną
Opracował:
inż. Czesław Pluskota
12
________________________________________________________________________________________________
Poznań, listopad 2010r.
Poznań, listopad 2011r.
………………………………………
(imię i nazwisko)
………………………………………
(adres)
………………………………………
(nr uprawnień)
Oświadczenie
Oświadczam, iż zadanie projektowe: “Remont dachu budynku nr 3 w Poznaniu przy ul. Solnej
19/23”, którego zleceniodawcą jest Wojskowy Zarząd Infrastruktury w Poznaniu przy ul. Kościuszki
92/98 zostało wykonane zgodnie z wymaganiami ustawy, obowiązującymi przepisami, wiedzą
techniczną i sztuką budowlaną.
…………………….……………………………..
(podpis projektanta)
13
________________________________________________________________________________________________
Poznań, listopad 2010r.
Poznań, listopad 2011r.
………………………………………
(imię i nazwisko)
………………………………………
(adres)
………………………………………
(nr uprawnień)
Oświadczenie
Oświadczam, iż zadanie projektowe: “Remont dachu budynku nr 3 w Poznaniu przy ul. Solnej
19/23”, w zakresie instalacji odgromowej, którego zleceniodawcą jest Wojskowy Zarząd Infrastruktury w
Poznaniu przy ul. Kościuszki 92/98 zostało wykonane zgodnie z wymaganiami ustawy, obowiązującymi
przepisami, wiedzą techniczną i sztuką budowlaną.
…………………….……………………………..
(podpis projektanta)
14
________________________________________________________________________________________________
Poznań, listopad 2010r.
