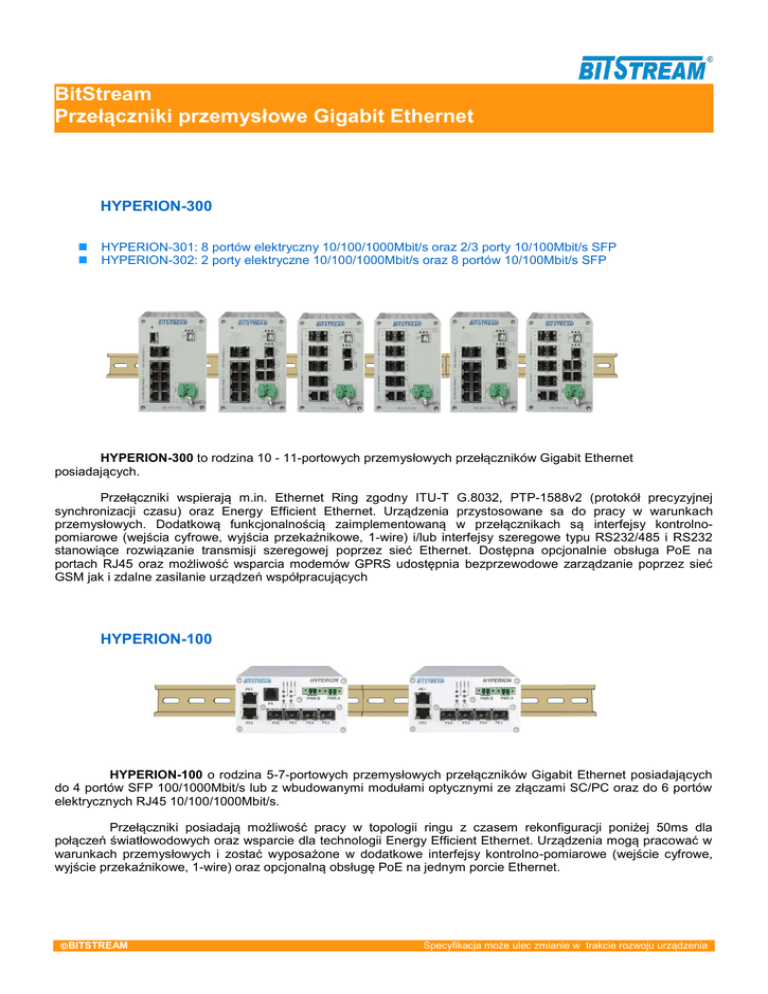

BitStream Przełączniki przemysłowe Gigabit Ethernet

BitStream
Przełączniki przemysłowe Gigabit Ethernet
HYPERION-300


HYPERION-301: 8 portów elektryczny 10/100/1000Mbit/s oraz 2/3 porty 10/100Mbit/s SFP
HYPERION-302: 2 porty elektryczne 10/100/1000Mbit/s oraz 8 portów 10/100Mbit/s SFP
HYPERION-300 to rodzina 10 - 11-portowych przemysłowych przełączników Gigabit Ethernet
posiadających.
Przełączniki wspierają m.in. Ethernet Ring zgodny ITU-T G.8032, PTP-1588v2 (protokół precyzyjnej
synchronizacji czasu) oraz Energy Efficient Ethernet. Urządzenia przystosowane sa do pracy w warunkach
przemysłowych. Dodatkową funkcjonalnością zaimplementowaną w przełącznikach są interfejsy kontrolnopomiarowe (wejścia cyfrowe, wyjścia przekaźnikowe, 1-wire) i/lub interfejsy szeregowe typu RS232/485 i RS232
stanowiące rozwiązanie transmisji szeregowej poprzez sieć Ethernet. Dostępna opcjonalnie obsługa PoE na
portach RJ45 oraz możliwość wsparcia modemów GPRS udostępnia bezprzewodowe zarządzanie poprzez sieć
GSM jak i zdalne zasilanie urządzeń współpracujących
HYPERION-100
HYPERION-100 o rodzina 5-7-portowych przemysłowych przełączników Gigabit Ethernet posiadających
do 4 portów SFP 100/1000Mbit/s lub z wbudowanymi modułami optycznymi ze złączami SC/PC oraz do 6 portów
elektrycznych RJ45 10/100/1000Mbit/s.
Przełączniki posiadają możliwość pracy w topologii ringu z czasem rekonfiguracji poniżej 50ms dla
połączeń światłowodowych oraz wsparcie dla technologii Energy Efficient Ethernet. Urządzenia mogą pracować w
warunkach przemysłowych i zostać wyposażone w dodatkowe interfejsy kontrolno-pomiarowe (wejście cyfrowe,
wyjście przekaźnikowe, 1-wire) oraz opcjonalną obsługę PoE na jednym porcie Ethernet.
BITSTREAM
Specyfikacja może ulec zmianie w trakcie rozwoju urządzenia
SYRIUSZ-100
SYRIUSZ-100 to rodzina 3-portowych przemysłowych przełączników Gigabit Ethernet posiadających 1
port SFP 100/1000Mbit/s oraz 2 porty elektryczne RJ45 10/100/1000Mbit/s. Urządzenia mogą pracować w
warunkach przemysłowych i zostać wyposażone w dodatkowe interfejsy kontrolno-pomiarowe (wejście cyfrowe,
wyjście przekaźnikowe, 1-wire) oraz opcjonalną obsługę PoE na jednym porcie Ethernet.
Seria HYPERION-300
BITSTREAM

HYPERION-301-1: 11-portowy zarządzalny przemysłowy przełącznik Gigabit Ethernet ,
3x 100/1000Mbit/s SFP + 8x 10/100/1000Mbit/s RJ45, zasilanie redundantne.
Opcjonalna obsługa PoE na portach RJ45.

HYPERION-302-1: 10-portowy zarządzalny przemysłowy przełącznik Gigabit Ethernet ,
8x 100/1000Mbit/s SFP + 2x 10/100/1000Mbit/s RJ45, zasilanie redundantne.
Opcjonalna obsługa PoE na portach RJ45.

HYPERION-301-2: 10-portowy zarządzalny przemysłowy przełącznik Gigabit Ethernet
2x 100/1000Mbit/s SFP + 8x 10/100/1000Mbit/s RJ45 + cyfrowe wejście + wyjście
przekaźnikowe, zasilanie redundantne

HYPERION-302-2: 10-portowy zarządzalny przemysłowy przełącznik Gigabit Ethernet
8x 100/1000Mbit/s SFP + 2x 10/100/1000Mbit/s RJ45 + cyfrowe wejście + wyjście
przekaźnikowe, zasilanie redundantne

HYPERION-301-3: 10-portowy przemysłowy przełącznik Gigabit Ethernet 2x
100/1000Mbit/s SFP + 8x 10/100/1000Mbit/s RJ45 + RS232/485 + współpraca z
modemem GPRS + interfejs 1 wire + cyfrowe wejście + wyjścia przekaźnikowe, zasilanie
redundantne. Opcjonalna obsługa PoE na portach RJ45. Produkt rozwijany.

HYPERION-302-3: 10-portowy przemysłowy przełącznik Gigabit Ethernet 8x
100/1000Mbit/s SFP + 2x 10/100/1000Mbit/s RJ45 + RS232/485 + współpraca z
modemem GPRS + interfejs 1-wire + cyfrowe wejście + wyjścia przekaźnikowe, zasilanie
redundantne. Produkt rozwijany.
Specyfikacja może ulec zmianie w trakcie rozwoju urządzenia
Seria HYPERION-100

HYPERION-101: 6-portowy zarządzalny przemysłowy przełącznik Gigabit Ethernet , 4x
100/1000Mbit/s SFP + 2x 10/100/1000Mbit/s RJ45, zasilanie redundantne. Opcjonalnie
wejście cyfrowe + wyjście przekaźnikowe + interfejs 1-wire oraz obsługa PoE na
pojedynczym porcie.

HYPERION-102: 6-portowy zarządzalny przemysłowy przełącznik Gigabit Ethernet , 3x
100/1000Mbit/s SFP + 4x 10/100/1000Mbit/s RJ45 (jeden port combo), zasilanie
redundantne. Opcjonalnie + wejście cyfrowe + wyjście przekaźnikowe + interfejs 1-wire
oraz obsługa PoE na pojedynczym porcie.

HYPERION-103: 5-portowy zarządzalny przemysłowy przełącznik Gigabit Ethernet , 1x
1000Mbit/s SC lub 100/1000Mbit/s SFP + 4x 10/100/1000Mbit/s RJ45, zasilanie
redundantne. Opcjonalnie + wejście cyfrowe + wyjście przekaźnikowe + interfejs 1-wire
oraz obsługa PoE na pojedynczym porcie.

HYPERION-104: 7-portowy zarządzalny przemysłowy przełącznik Gigabit Ethernet ,
1x 1000Mbit/s SC lub 100/1000Mbit/s SFP + 6x 10/100/1000Mbit/s RJ45, zasilanie
redundantne. Opcjonalnie obsługa PoE na pojedynczym porcie
Seria SYRIUSZ-100
BITSTREAM

SYRIUSZ-101-1: 3-portowy zarządzalny przemysłowy przełącznik Gigabit Ethernet ,
1x 100/1000Mbit/s SFP + 2x 10/100/1000Mbit/s RJ45, zasilanie redundantne

SYRIUSZ-101-2: 3-portowy zarządzalny przemysłowy przełącznik Gigabit Ethernet , 1x
100/1000Mbit/s SFP + 2x 10/100/1000Mbit/s RJ45 + wejście cyfrowe + wyjście
przekaźnikowe + interfejs 1-wire, zasilanie redundantne

SYRIUSZ-101-3: 3-portowy zarządzalny przemysłowy przełącznik Gigabit Ethernet , 1x
100/1000Mbit/s SFP + 2x 10/100/1000Mbit/s RJ45, obsługa PoE na pojedynczym
porcie RJ45, zasilanie redundantne

SYRIUSZ-101-4: 3-portowy zarządzalny przemysłowy przełącznik Gigabit Ethernet , 1x
100/1000Mbit/s SFP + 2x 10/100/1000Mbit/s RJ45 + wejście cyfrowe + wyjście
przekaźnikowe + interfejs 1-wire, obsługa PoE na pojedynczym porcie RJ45, zasilanie
redundantne
Specyfikacja może ulec zmianie w trakcie rozwoju urządzenia
HYPERION-300, parametry
Interfejsy Ethernet:

Złącza Ethernet:
-










BS-ISX-301-1: 8x 10/100/1000 Mbit/s RJ45,3x 100/1000Mbit/s SFP slot
BS-ISX-301-2/3: 8x 10/100/1000 Mbit/s RJ45, 2x 100/1000Mbit/s SFP slot
BS-ISX-302-1/2/3: 2x 10/100/1000 Mbit/s RJ45, 8x 100/1000Mbit/s SFP slot
PTP IEEE 1588-2008 v2: synchronizacja czasu, obsługa sprzętowa
QoS: Wsparcie 8 fizycznych kolejek, algorytm Weighted Round Robin oraz kolejkowanie Strict Priority.
Ustawienia priorytetów na podstawie: priorytetów PCP 802.1p, DSCP/ToS, ustawienia priorytetów na
portach, możliwości konfiguracji priorytetów na podstawie numerów portów TCP/UDP
VLAN: 4096 wpisów VLAN, 802.1Q, 802.1QinQ, prywatne VLAN, translacja VLAN
Kontrola przepływności: filtrowanie dla ruchu wchodzącego typu Broadcast, Multicast, Unknown DA lub
wszystkich pakietów, filtrowanie ruchu wychodzącego dla pakietów wszystkich typów, limitowanie
przepływności
Port Mirroring: Monitorowanie ruchu na wybranych portach
Port Security: Możliwość zaadresowania różnych adresów IP specyficznym portom Ethernet
IEEE 802.3az: Energy Efficient Ethernet, zmniejszenie pobieranej energii, 4 tryby
Port Trunk: IEEE 802.3ad LACP lub agregacja statyczna
Tablica adresów MAC: do 8192 wpisów
Redundancja sieciowa:
- ITU-T G.8032 Ethernet Ring
- Multi Ring: Para lub wiele (do 64 pierścieni)
- Spanning Tree
- Rapid Spanning Tree
- Multiple Spanning Tree
Zarządzanie:




SNMP v1/2c/3, SSH
Protokół HTTP/HTTPS – zarządzanie poprzez
przeglądarkę WWW
Konsola CLI (poprzez port USB)
Zarządzanie bezprzewodowe poprzez modem
GPRS
Wejście cyfrowe (opcja):


Liczba wejść – 1
Izolacja galwaniczna
RS232/485 (opcja)


2 pełne interfejsy RS232 dedykowane do
modemów GPRS
1 uproszczony RS232/485, zapewniający
komunikację szeregową poprzez Ethernet
BITSTREAM
Wyjścia przekaźnikowe (opcja)




Liczba wyjść – 4
Typ - „relay contact”
Maksymalne napięcie robocze – 24V DC
Maksymalny prad przełączenia – 2A
Zasilanie:


Zasilanie 20-60V DC lub 10-36V DC
Dwa wejścia zasilające, redundantne zasilanie
Cechy fizyczne




Możliwość montażu na szynie DIN
Metalowa obudowa IP-30
Temperatura pracy: od -30 do 80°C
Wilgotność otoczenia: 5%-95%
Specyfikacja może ulec zmianie w trakcie rozwoju urządzenia
HYPERION-100, parametry
Porty optyczne Ethernet


1/3/4x moduł SFP lub 1 wbudowany SC/PC
Szybkość transmisji 100/1000Mbit/s
(100Base-FX / 1000Base-X)
Porty elektryczne Ethernet





Interfejs 1-wire (opcja)



Szybkość transmisji 0 – 16,3 kbit/s
Zasięg ≤ 100m
Złącze: RJ-12
Wejście cyfrowe (opcja)


Typ wejścia – wykrywanie zwarcia, rozwarcia
Wejście izolowane galwanicznie
Złącza: 2/4/6 x RJ-45
Szybkość transmisji 10/100/1000 Mbit/s
Wsparcie dla Energy Efficient Ethernet
Obsługa sieci VLAN (802.1q, 802.1QinQ) oraz
mechanizmów QoS
Opcjonalna obsługa PoE na jednym porcie
elektrycznym
Wyjście przekaźnikowe (opcja)



Maksymalne napięcie robocze – AC250V / DC
30V
Maksymalny prąd przełączenia – 5A DC
Wyjście z możliwością bezpośredniego
sterowania zewnętrznym stycznikiem.
Power over Ethernet (opcja)


Zakres napięć zasilania 24-57V DC
Oferowana max moc na porcie RJ45 – 25W
Wymiary
Zasilanie





Obudowa 103x120x53mm
Waga do 1 kg
Zakres napięć zasilania 10 do 60V DC
Zewnętrzny dołączany zasilacz 230VAC/48VDC
Zasilanie redundantne, 2 złącza zasilania
Wymagania środowiskowe

Wersja przemysłowa: Temperatura pracy: -30 do +80°C
BITSTREAM
Specyfikacja może ulec zmianie w trakcie rozwoju urządzenia
SYRIUSZ-100, parametry
Porty optyczne Ethernet


Porty elektryczne Ethernet
1x moduł SFP
Szybkość transmisji 100/1000Mbit/s
(100Base-FX / 1000Base-X)





Wyjście przekaźnikowe (opcja)
Interfejs 1-wire (opcja)



Szybkość transmisji 0 – 16,3 kbit/s
Zasięg ≤ 100m
Złącze: RJ-12
Wejście cyfrowe (opcja)


Złącza: 2 x RJ-45
Szybkość transmisji 10/100/1000 Mbit/s
Wsparcie dla Energy Efficient Ethernet
Obsługa sieci VLAN (802.1q, 802.1QinQ) oraz
mechanizmów QoS
Opcjonalna obsługa PoE na jednym porcie
elektrycznym



Maksymalne napięcie robocze – AC250V / DC
30V
Maksymalny prąd przełączenia – 5A DC
Wyjście z możliwością bezpośredniego
sterowania zewnętrznym stycznikiem.
Power over Ethernet (opcja)
Typ wejścia – wykrywanie zwarcia, rozwarcia
Wejście izolowane galwanicznie


Zakres napięć zasilania 24-57V DC
Oferowana max moc na porcie RJ45 – 25W
Wymiary
Zasilanie





Obudowa 103x120x53mm
Waga do 1 kg
Zakres napięć zasilania 12 do 60V DC
Zewnętrzny dołączany zasilacz 230VAC/48VDC
Zasilanie redundantne, 2 złącza zasilania
Wymagania środowiskowe

Wersja przemysłowa: Temperatura pracy: -30 do +70°C
BITSTREAM Sp. z o.o.
ul. Mełgiewska 7/9, 20-209 Lublin, Polska
Tel. +48 81 743 86 43, Fax +48 81 442 02 98
[email protected]
www.bitstream.com.pl
BITSTREAM
Specyfikacja może ulec zmianie w trakcie rozwoju urządzenia
