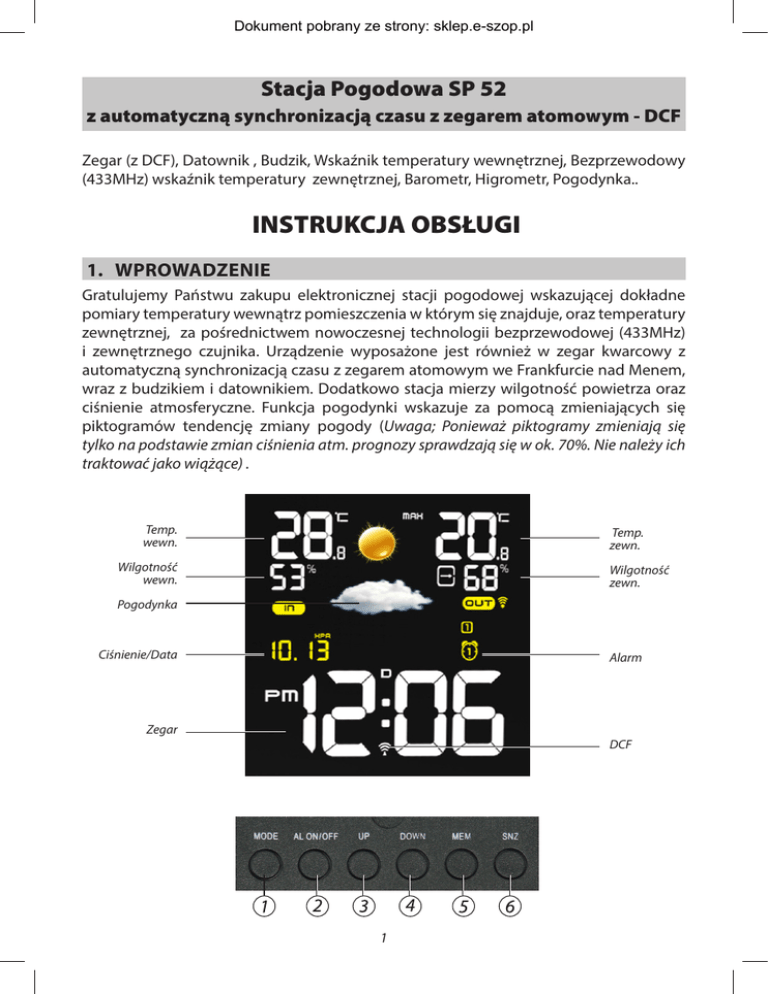

Stacja Pogodowa SP 52
z automatyczną synchronizacją czasu z zegarem atomowym - DCF
Zegar (z DCF), Datownik , Budzik, Wskaźnik temperatury wewnętrznej, Bezprzewodowy
(433MHz) wskaźnik temperatury zewnętrznej, Barometr, Higrometr, Pogodynka..
INSTRUKCJA OBSŁUGI
1. Wprowadzenie
Gratulujemy Państwu zakupu elektronicznej stacji pogodowej wskazującej dokładne
pomiary temperatury wewnątrz pomieszczenia w którym się znajduje, oraz temperatury
zewnętrznej, za pośrednictwem nowoczesnej technologii bezprzewodowej (433MHz)
i zewnętrznego czujnika. Urządzenie wyposażone jest również w zegar kwarcowy z
automatyczną synchronizacją czasu z zegarem atomowym we Frankfurcie nad Menem,
wraz z budzikiem i datownikiem. Dodatkowo stacja mierzy wilgotność powietrza oraz
ciśnienie atmosferyczne. Funkcja pogodynki wskazuje za pomocą zmieniających się
piktogramów tendencję zmiany pogody (Uwaga; Ponieważ piktogramy zmieniają się
tylko na podstawie zmian ciśnienia atm. prognozy sprawdzają się w ok. 70%. Nie należy ich
traktować jako wiążące) .
Temp.
wewn.
Temp.
zewn.
Wilgotność
wewn.
Wilgotność
zewn.
Pogodynka
Ciśnienie/Data
Alarm
Zegar
DCF
1
Dokument pobrany ze strony: sklep.e-szop.pl
2. Uruchomienie urządzenia i sposób ustawiania
poszczególnych funkcji
a) stacja główna (odbiornik)
-po otwarciu znajdującej się z tylnej strony urządzenia pokrywy zamontować 3
baterie AAA/1,5 V, zwracając uwagę na biegunowość
Po usłyszeniu sygnału dźwiękowego należy odczekać, aż stacja ustawi pomiar
temperatury wewnętrznej, oraz odbierze sygnał radiowy DCF umożliwiający
automatyczne ustawienie zegara i datownika (operacja ta może trwać do kilkunastu
minut – w tym czasie przyciski ustawień nie są aktywne) oraz sygnał od czujnika
zewnętrznego. Zaleca się zainstalować baterie w czujniku zewnętrznym w pierwszej
kolejności. Gdy stacja odbierze sygnał DCF – u dołu ekranu ukaże się ikona ikona .
W przypadku wystąpienia zakłóceń w odbiorze sygnału, czas i datę można ustawić
manualnie wg wskazówek jak niżej.
Ustawianie poszczególnych funkcji stacji
- Ustawianie automatyczne daty i czasu
Stacja odbiera sygnał radiowy DCF raz na dobę i automatycznie synchronizuje
ustawienia daty i zegara. W prawym dolnym rogu ekranu widnieje ikona .
Odbiór sygnału można też wymusić przytrzymując przez ok. 3 sek przycisk „4”
(down).
- Ustawianie manualne daty i czasu
Przytrzymać ok., 3 sek. przycisk „1” („mode”). Migające kolejno Funkcje (tryb
12/24 h <godziny<minuty<rok<miesiąc<dzień<układ miesiąc-dzień) , zmieniać
odpowiednio przyciskiem „3” lub „4” i zatwierdzać znów przyciskiem „1”.
-Pomiar Temperatury powietrza
Krótkie wciśnięcie przycisku „4” pozwala na zmianę jednostki temp. (st C / st F)
zarówno wewnątrz pomieszczenia w którym się znajduje, jak też mierzonej na
zewnątrz. W przypadku odczytania pomiaru temperatury w zakresie -4stC…
+1stC. Na wyświetlaczu zacznie migać ikona
. Jeżeli temperatura spadnie
poniżej -4stC ikona wyświetla się na stałe.
- Higrometr – stacja mierzy wartość względnej wilgotności powietrza zarówno
w pomieszczeniu w którym się znajduje, jak też w miejscu, gdzie zainstalowano
czujnik zewnętrzny. Pomiar jest realny w zakresie od 20% do 90%. W przypadku
ujemnych temperatur względna wilgotność zgodnie z teorią zbliża się do 100% w
związku z czym pomiar w przypadku ujemnych temperatur jest nierealny.
- Barometr – stacja mierzy wartość bezwzględną ciśnienia atmosferycznego
w miejscu w którym się znajduje. Ponieważ komunikaty meteorologiczne , jak też
informacje internetowe wskazują często ciśnienie przeliczone zgodnie z wysokością
npm. danej miejscowości nie wszystkie dane bezwzględne są porównywalne
z pomiarem stacji. Dokładność pomiaru ciśnienia wynosi +/- 5 hPa. Wartość
ciśnienia pokazywana jest naprzemiennie z datą. Przytrzymując 3 sek. przycisk 5
(MEM)przełączamy wyświetlaną wartość : ciśnienie/data
2
Dokument pobrany ze strony: sklep.e-szop.pl
-Odbiór sygnału nadawanego przez czujnik zewnętrzny (ew. czujniki –
maksymalnie stacja może współpracować z 3-ma czujnikami zewnętrznymi)
- przytrzymanie przez ok. 3 sek. przycisku „3” powoduje gotowość stacji do
odebrania sygnału od czujnika (lub czujników) zewnętrznego (na wyświetlaczu
poniżej odczytu temperatury zacznie migać ikona . W tym trybie stacja
poszukuje przez kilka minut sygnału czujnika. Krótkie wciśnięcie przycisku „3”
pozwala na ustawienie odczytu konkretnego czujnika na stałe (ukaże się ikona
Ch1 lub Ch2 lub Ch3).
Uwaga: - -Uwaga: W przypadku użycia dwóch lub trzech czujników należy każdy czujnik
ustawić na inny kanał (1,2,lub 3) . W przypadku braku odbioru efektywnego sygnału
od któregoś z czujników stacja pokazuje na danym kanale symbol „- - „. Należy wtedy
sprawdzić i ew. wymienić baterie w czujniku i ponownie wymusić zarejestrowanie czujnika
przytrzymując przez ok. 3 sek przycisk”3”. Najlepiej zastosować w czujniku baterie litowojonowe odporne na niskie temperatury lub ew. baterie alkaliczne dobrej jakości..
- Ustawianie budzika (alarmu)
Naciskając krótko przycisk „2” możemy aktywować lub wyłączyć alarm A1, alarm
A2 lub oba ustawione alarmy. Gdy alarm jest aktywny (na wyświetlaczu pokazuje
się ikona
,
). Wciskając krótko przycisk”1” powodujemy ukazanie się w
miejsce aktualnego czasu–godziny alarmuA1.
Przytrzymując przycisk „1” (w momencie, gdy na wyświetlaczu pokazana Jest
godzina alarmu ) przez 3 sekundy możemy ustawić przyciskami „up” i „down”
żądaną godzinę alarmu. Analogicznie postępujemy w przypadku Alarmu A2
Sygnał alarmu można wyłączyć dowolnym przyciskiem, przy czym przycisk
„6” (snz) uruchamia funkcję „drzemka (ponowne załączenie się alarmu po 5
minutach). Sygnał alarmu wyłącza się automatycznie po upływie 2 minut
-Pamięć pomiarów max/min
Krótkie wciśnięcie przycisku „3” pozwala na odczyt temperatury maksymalnej i
minimalnej. Przytrzymanie przycisku przez 3 sekundy resetuje dotychczasowe
pomiary.
-Podświetlenie ekranu
W przypadku jeżeli stacja zasilana jest za pośrednictwem zasilacza AC/DC z
sieci ekran jest podświetlony na stałe. Jeżeli jednak używamy tylko baterii,
podświetlenie ekranu uruchamiamy poprzez lekkie stuknięcie górnej krawędzi
stacji. Aby zminimalizować zużycie baterii podświetlenie gaśnie automatycznie
po 5 sekundach.
b) czujnik zewnętrzny:
- po otwarciu znajdującej się w tylnej części czujnika pokrywy zamontować
2 baterie AAA/1,5V zwracając uwagę na biegunowość. Pod pokrywą baterii
znajduje się też suwak pozwalający na zmianę kanału nadawania (od 1 do 3),
W otwartej przestrzeni gwarantowany zasięg nadajnika wynosi 30 m, jednak w
przypadku istniejących w danych warunkach przeszkód typu mury, zbrojenia,
blachy okna z szybami powlekanymi warstwami ochronnymi mogą wystąpić
ograniczenia odbioru sygnału. W takim przypadku należy wypróbować
najkorzystniejszą lokalizację.
3
Dokument pobrany ze strony: sklep.e-szop.pl
ZUŻYTE BATERIE ORAZ URZĄDZENIA ELEKTRYCZNE NALEŻY OBOWIĄZKOWO
PRZEKAZAĆ DO RECYKLINGU LUB WYRZUCIĆ DO SPECJALNYCH POJEMNIKÓW. NIE
WOLNO WYRZUCAĆ ICH Z ODPADAMI KOMUNALNYMI.
3. Dane Techniczne:
Zakres pomiaru temperatury:
- wewnętrznej: 0......+50 st. C
- zewnętrznej: -20......+50st. C
- tolerancja : +/- 1,0 st \C
Zakres pomiaru wilgotności 20% do 90% (tolerancja +/- 5%)
Zakres pomiaru ciśnienia atmosferycznego 950 hPa…1050 hPa (tolerancja +/- 5 hPa)
Zasilanie: 3 x AAA/1,5V lub zasilacz AC/DC 230V/4,5V + 2 x AAA/1,5V(czujnik zewn.)
Uwaga: Do zestawu dostarczany jest zasilacz AC/DC , który można używać tylko do tego
typu stacji. Nie wolno też stacji podłączać do innego zasilacza niż w zestawie.
Usuwanie wyeksploatowanych urządzeń elektrycznych i elektronicznych (dotyczy krajów Unii Europejskiej i innych krajów
europejskich z wydzielonymi systemami zbierania odpadów).
Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie
powinien być zaliczany do odpadów domowych. Należy go przekazać do
odpowiedniego punktu, który zajmuje się zbieraniem i recyklingiem urządzeń
elektrycznych i elektronicznych. Prawidłowe usunięcie produktu zapobiegnie
potencjalnym negatywnym konsekwencjom dla środowiska naturalnego
i zdrowia ludzkiego, których przyczyną mogłoby być niewłaściwe usuwanie
produktu. Recykling materiałów pomaga w zachowaniu surowców
naturalnych. Aby uzyskać szczegółowe informacje o recyklingu tego
produktu, należy się skontaktować z władzami lokalnymi, firmą świadczącą
usługi oczyszczania lub sklepem, w którym produkt został kupiony.
4.GWARANCJA.
Na urządzenie udzielamy 24 miesięcznej gwarancji. W przypadku stwierdzenia
nieprawidłowego działania należy urządzenie z dokładnym opisem usterki oraz danych
właściciela przesłać na koszt odbiorcy za pośrednictwem Pocztex , podając numer
odbiorcy 4355 (kurier tel. 0-804104104) na adres importera:
PHU METREX, 61 581 Poznań, ul. Ks. Wujka 9, Dział Serwisu.
Tel. 0-61 8331227
Można też zgłosić reklamację za pośrednictwem sklepu, w którym urządzenie zakupiono
W przypadku wątpliwości co do właściwego działania urządzenia prosimy o kontakt
telefoniczny z naszym działem serwisu.
