Szkoła Podstawowa w Chłapowie 84-120 ul. Władysławowska dz. nr 319/3
Projekt budowlany – „Instalacja wewnętrzna - gaz ”.

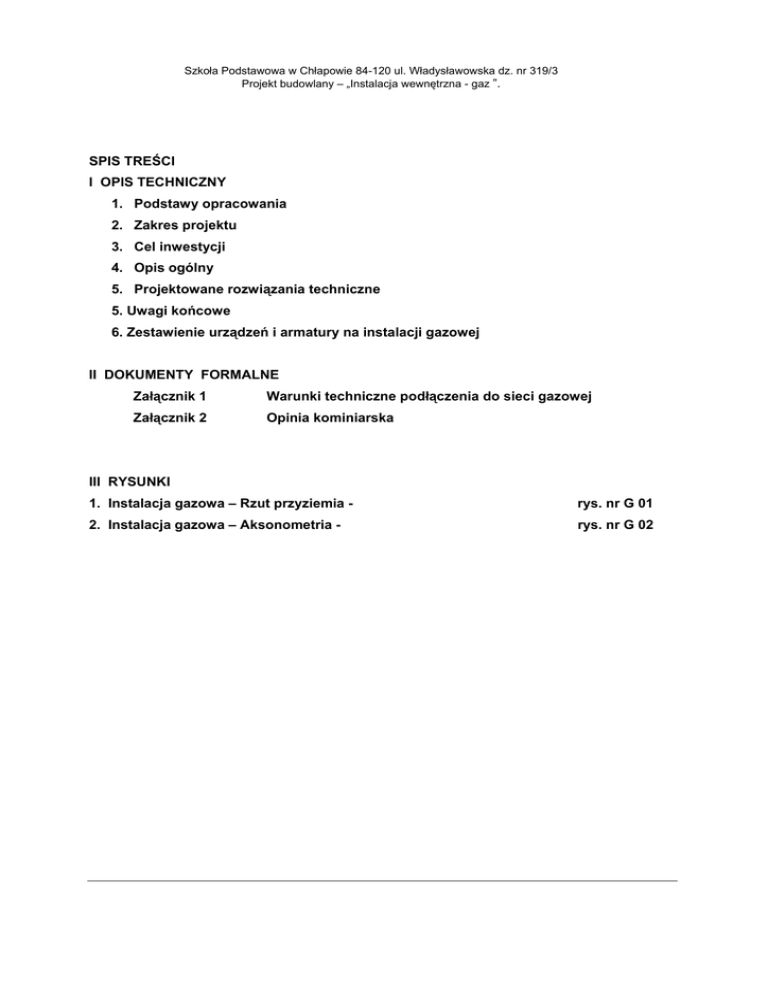

SPIS TREŚCI
I OPIS TECHNICZNY
1. Podstawy opracowania
2. Zakres projektu
3. Cel inwestycji
4. Opis ogólny
5. Projektowane rozwiązania techniczne
5. Uwagi końcowe
6. Zestawienie urządzeń i armatury na instalacji gazowej
II DOKUMENTY FORMALNE
Załącznik 1
Warunki techniczne podłączenia do sieci gazowej
Załącznik 2
Opinia kominiarska
III RYSUNKI
1. Instalacja gazowa – Rzut przyziemia -
rys. nr G 01
2. Instalacja gazowa – Aksonometria -
rys. nr G 02
Szkoła Podstawowa w Chłapowie 84-120 ul. Władysławowska dz. nr 319/3
Projekt budowlany – „Instalacja wewnętrzna - gaz ”.
OPIS TECHNICZNY
do projektu budowlanego instalacji gazowej do kotłowni
w budynku Szkoły Podstawowej
w Chłapowie 84-120 ul. Władysławowska dz. Nr 319/3
1. Podstawy opracowania
- zlecenie Inwestora – Urząd Miejski we Władysławowie, ul. gen. J Hallera 19
- Warunki przyłączenia do sieci gazowej GAZ ENERGIA urządzeń i instalacji gazowych
podmiotu przewidującego zużycie paliwa gazowego w ilości powyżej 10 m3/h z dnia
5.08.2008 r.- 1241-0001 1410
- projekt technologiczny kotłowni gazowej
- opinia kominiarska nr 022264/976 z dnia 21.11.2008
- wizja lokalna
- obowiązujące normy
2.
Zakres projektu
Zakres opracowania obejmuje instalację gazową wewnętrzną do projektowanych kotłów z
palnikami gazowymi, przewidzianych do zainstalowania w kotłowni gazowej będącej
źródłem ciepła dla instalacji grzewczych w obiekcie istniejącej szkoły podstawowej oraz
projektowanej hali sportowej w Chłapowie ul. Władysławowska dz. nr 319/3.
Uwaga:
Projekt budowlany przyłącza gazowego śr/c wraz z Punktem Redukcyjno-Pomiarowym dla
przyłączanego obiektu stanowi oddzielne opracowanie.
3. Cel inwestycji
Celem projektowanej inwestycji jest przewodowe doprowadzenie gazu ziemnego niskiego
ciśnienia do odbiorników gazowych jakimi są dwa projektowane kotły grzewcze
kondensacyjne w pomieszczeniu kotłowni.
4. Opis ogólny
Odbiornikami gazu jest są dwa kotły grzewcze, wodne, niskoparametrowe, kondensacyjne
zlokalizowane w pomieszczeniu „Kotłownia” nr 0.06. Kotły wyposażone są w palniki
wentylatorowe, modulowane, przystosowane do spalania gazu ziemnego
wysokometanowego E .
Gaz ziemny wykorzystany będzie jako źródło energetyczne do celów ogrzewania
pomieszczeń, wentylacji i przygotowania ciepłej wody użytkowej w obiektach szkoły
Do budynku doprowadzony jest gaz ziemny wysokometanowy, Rodzina 2, Grupa E wg
PN-C-04750:2002 o wartości opałowej 39,50 MJ/Nm3.
5. Projektowane rozwiązania techniczne
5.1. Zapotrzebowanie gazu
Odbiornikami gazu w budynku szkoły podstawowej są:
-
kotły gazowe grzewcze o mocy Q=190 kW typ SGB200C firmy Brotje
Zapotrzebowanie gazu odbiorników wynosi:
-
qmax= 20,5 m3/h na jedną jednostkę
szt. 2
Szkoła Podstawowa w Chłapowie 84-120 ul. Władysławowska dz. nr 319/3
Projekt budowlany – „Instalacja wewnętrzna - gaz ”.
całkowite zapotrzebowanie qca=41m3/h
Ciśnienie zasilania odbiornika gazu p = 1,6 – 2,5 kPa
5.2
Przyłącze gazowe śr/c.
Przyłącze gazowe średniego ciśnienia stanowi przedmiot oddzielnego opracowania.
Zakończeniem przyłącza będzie Punkt Redukcyjno-Pomiarowy IIo o wydajności q=40m3/h,
który powinien być objęty projektem przyłącza gazowego. Kurek główny gazowy n/c dn 65
zlokalizowany w Szafce Kurka Głównego na elewacji ściany zewnętrznej budynku, stanowi
początek instalacji gazowej wewnętrznej.
Wg warunków przyłączenia do sieci gazowej ciśnienie gazu w przyłączach wahać się
będzie w granicach 100-300 kPa.
5.3. Instalacja gazowa - rury
Przy budowie instalacji gazowej montażu armatury należy stosować rury stalowe
wg PN-EN 10208-1 posiadające certyfikat na znak bezpieczeństwa „B” i oznaczone tym
znakiem.
Roboty spawalnicze wykonać według:
a) PN-EN 287-1+AC Spawalnictwo. Egzamin spawaczy. Stale.
b) PN-EN 288-1 ÷3 Wymagania dotyczące technologii spawania metali i jej
uznawanie....
c) PN-EN 719 Spawalnictwo. Egzamin spawaczy. Stale.
e) PN-87/M-69772
odpowiedzialność.
-
Spawalnictwo.
Nadzór
spawalniczy.
Zadania
i
f) PN-EN 729-1 Spawalnictwo. Spawanie metali. Wytyczne doboru wymagań
dotyczących jakości i stosowania
f) PN-EN 729-2 Spawalnictwo. Spawanie metali. Pełne wymagania dotyczące
jakości w spawalnictwie
i)
Dz.U. nr 97 Rozp. Min. Gosp. Z dnia 30.07.2001r
ii)
Całość robót związanych z budową instalacji gazowej wykonać zgodnie z
Rozporządzeniem Ministra Gospodarki z dnia 30.07.2001r. ( Dziennik Ustaw
Nr 97/1055).
Instalacja gazowa zasilająca kotły doprowadzona zostanie do króćców gazowych na
kotłach przez bufor gazu Dn100 zlokalizowany pod stropem kotłowni.
5.4. Główny kurek gazowy
Kurek główny gazowy Dn 65 zlokalizowany jest w Szafce Kurka Gazowego stanowiącej
początek instalacji wewnętrznej gazowej. Szafka kurka gazowego zlokalizowana będzie
na południowej ścianie budynku szkoły na wysokości 0,5 m nad terenem.
5.5. Kocioł grzewczy z palnikiem gazowym
Palniki w projektowanych kotłach wodnych firmy Brotje typ SGB 200C są
wentylatorowe, pracujące modulacyjnie, zabudowane w kotłach. Przystosowane są do
spalania gazu ziemnego wysokometanowego E. Wydajność palników Q=190,2 kW każdy.
Gaz ziemny doprowadzony będzie do tych palników króćcami przyłączeniowymi Dn40
zlokalizowanymi na tylnej ścianie kotłów. Przed kotłami zamontować kurki kulowe
odcinające.
Szkoła Podstawowa w Chłapowie 84-120 ul. Władysławowska dz. nr 319/3
Projekt budowlany – „Instalacja wewnętrzna - gaz ”.
5.6. Aktywny System Bezpieczeństwa Instalacji Gazowej
W Szafce Kurka Głównego zlokalizowany będzie zawór odcinający z głowicą
elektromagnetyczną MAG-3 składający się z kurka kulowego Dn 65 z
głowicą
elektromagnetyczną samozamykającą. W/w zawór wchodzi w skład Aktywnego Systemu
Bezpieczeństwa Instalacji Gazowej Gazex, do którego ponadto należą detektor gazu DEX
1 w obudowie przeciwwybuchowej, moduł alarmowy MD2.Z oraz sygnalizator akustycznooptyczny SL 31.
W przypadku przekroczenia stężenia dopuszczalnego gazu i zamknięcia przez głowicę
elektromagnetyczną zaworu ponowne jego otwarcie może być wykonane tylko ręcznie.
Detektor gazu instalować na wysokości 0,20 m pod stropem pomieszczenia kotłowni w
pobliżu kotłów gazowych gazowych.
5.7. Punkt Redukcyjno - Pomiarowy
Przyjęto że Punkt Redukcyjno - Pomiarowy IIo o wydajności Q=40m3/h zlokalizowany
zostanie na ścianie zewnętrznej budynku szkoły bezpośrednio z kurkiem głównym.
Ciśnienie gazu w miejscu podłączenia : min 100 kPa, max 300 kPa.
Ciśnienie gazu na wyjściu P.R.P : p2 = 2,5 kPa.
Średnica przewodu wyjściowego DN 65 stal.
Lokalizacja Punktu Redukcyjno-Pomiarowego musi spełniać wymogi bezpieczeństwa
pożarowego. Przewidziano je obok szafki kurka głównego. Projekt Punktu RedukcyjnoPomiarowego stanowi oddzielne opracowanie.
5.8 Pomiar gazu
Pomiar gazu odbywać się będzie na gazomierzu miechowym o wydajności q=40m3/h wg
projektu Punktu Redukcyjno-Pomiarowego.
5.8. Powłoki antykorozyjne rur i armatury
Powierzchnia do zabezpieczenia antykorozyjnego powinna wykazywać drugi stopień
czystości wg PN-70/H-01107.
Powłoki powinny spełniać wymagania DIN 30672.
Rury gazowe malować w kolorze żółtym.
5.10. Próby szczelności instalacji gazowej
Próbę szczelności instalacji gazowej przeprowadzić zgodnie z PN-92/M-34503.
-
ciśnienie próby 0,4 MPa
-
czynnik powietrze
-
czas próby 24 h.
Podczas próby połączenia spawane i kołnierzowe należy dodatkowo sprawdzić
użyciu środka pianotwórczego.
przy
5.11. Odbiór techniczny
Odbiór techniczny rurociągów gazowych przeprowadzić zgodnie z Procedurą nr PJ02-04 „Postępowanie przy odbiorach technicznych sieci gazowych średniego i niskiego
ciśnienia”.
Szkoła Podstawowa w Chłapowie 84-120 ul. Władysławowska dz. nr 319/3
Projekt budowlany – „Instalacja wewnętrzna - gaz ”.
6. UWAGI KOŃCOWE
1. Całość wykonać zgodnie z “Warunkami technicznymi wykonania i odbioru robót
budowlano-montażowych” cz. II – “Instalacje sanitarne i przemysłowe”
2. Przed rozpoczęciem robót należy uzyskać decyzję o pozwolenie na budowę
3. Odbiór szczelności i odbioru końcowego przyłącza dokonuje upoważniony
przedstawiciel Zakładu Gazowniczy w Gdańsku w obecności Wykonawcy i
Inwestora
4. Punkt Redukcyjno-Pomiarowy wykonać jednocześnie z projektem przyłącza
gazowego.
5. Instalacja gazowa powinna być wykonana zgodnie z Rozporządzeniem Ministra
Infrastruktury z dnia 12.04.2002r w sprawie warunków technicznych jakim powinny
odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75 z dnia 15.06.2002r poz. 690)
6. ZESTAWIENIE URZĄDZEŃ I ARMATURY NA INSTALACJI GAZOWEJ
NR
NAZWA
ELEMENTU
ŚREDNICA
NORMA
NR
KATALOG.
ILOŚĆ
1
Aktywny system
bezpieczeństwa
instalacji gazowej
GAZEX w składzie
wg punktu 4.6
Dn 65
2
Kurek gazowy
odcinający
Dn 65
Szt. 1
3
Kurek gazowy
Dn 40
Szt. 2
1 kpl
zabudowany
w SKG
Uwaga:
Rurociągi instalacji gazowej wg obmiaru na rysunkach
Szkoła Podstawowa w Chłapowie 84-120 ul. Władysławowska dz. nr 319/3
Projekt budowlany – „Instalacja wewnętrzna - gaz ”.
INFORMACJA DO PLANU BIOZ
- dla budowy instalacji gazowej wewnętrznej do kotłowni gazowej
Adres budowy – Budynek Szkoły Podstawowej w Chłapowie ul. Włądysłąwowska dz. nr
319/3
- Inwestor – Urząd Miejski we Władysławowie, ul. gen. J Hallera 19
1. Zakres prac – budowa instalacji gazowej w pomieszczeniu kotłowni w budynku Szkoły
Podstawowej w Chłapkowie ul. Władysławowska
2. Przed przystąpieniem do wykonania prac związanych z planową budową należy
miejsce prowadzonych prac zabezpieczyć przed dostępem osób niepowołanych.
3. W trakcie wykonywania prac należy ściśle przestrzegać „Warunków technicznych
wykonania i odbioru robót budowlano-montażowych – instalacje sanitarne i
przemysłowe”.
4. W związku z możliwością wystąpienia wypadku przy pracy należy postępować zgodnie
z zasadami BHP - DZ.U.z 2003 nr 47 poz.401
5. Pracownicy powinni być odpowiednio przeszkoleni w zakresie prowadzonych prac,
wyposażeni w odzież ochronną i sprawny sprzęt.
6. W planowaniu kolejności robót uwzględnić uwagi zawarte w niniejszym projekcie.
7. Wszystkie materiały użyte do budowy muszą posiadać ważne atesty zgodne z
aprobatami technicznymi.
8. W przypadku wystąpienia w czasie prac kabli energetycznych lub innych urządzeń
należy zawiadomić kierownika budowy, a ten zawiadamia instytucje sprawujące
nadzór nad tymi urządzeniami.
9. Kierownik powinien sprawować nadzór w trakcie prowadzenia prac na budowie
osobiście lub za pośrednictwem osoby posiadającej niezbędne uprawnienia.
10. Wszystkie prace należy prowadzić zgodnie z wytycznymi podanymi w projekcie, a w
przypadku wystąpienia konieczności zmian w stosunku do projektu należy dokonać
uzgodnienia z projektantem i innymi instytucjami uzgadniającymi.
Opracował:
mgr inż. Halina Chamera
