GF Piping Systems

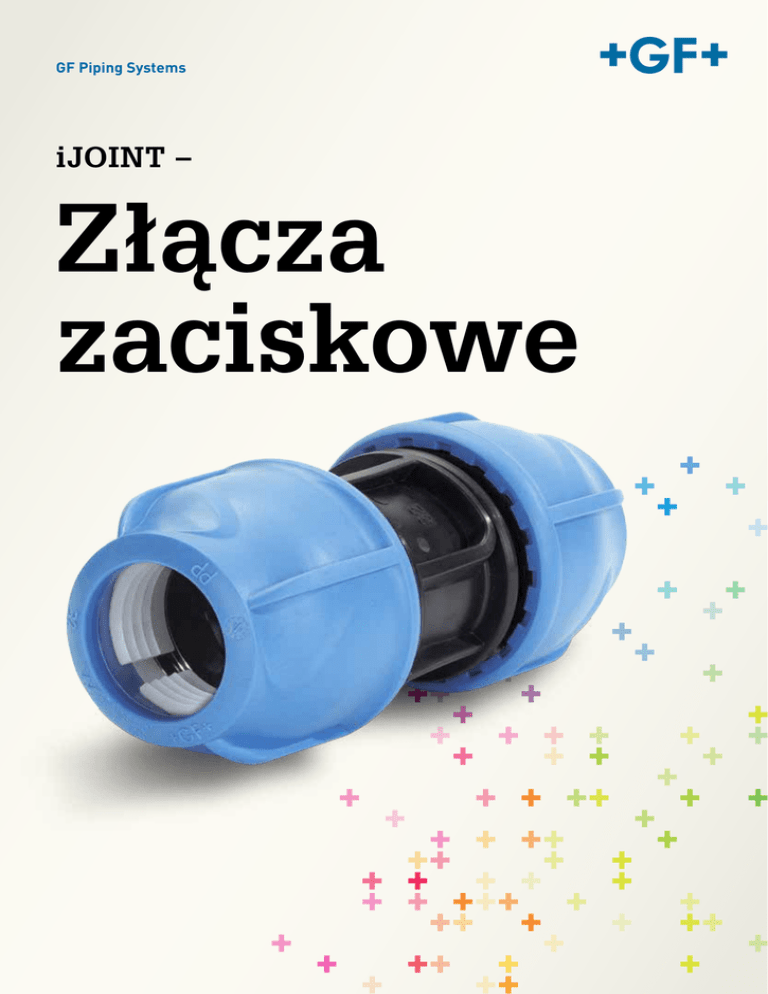

iJOINT –
Złącza
zaciskowe
iJOINT koncentruje się na
bezpieczeństwie i ergonomii –
prawdziwych korzyściach dla naszych
klientów
Nowa linia złączy zaciskowych firmy GF Piping Systems została stworzona do stosowania w systemach wodnych, zapewniając szybszą i łatwiejszą instalację w porównaniu z tradycyjnymi złączami.
Specjalna uszczelka wargowa pokryta lubrykantem umożliwia płynne umieszczenie rury w złączce
nawet bez wcześniejszego smarowania rury. Bardzo wysoka jakość oraz innowacyjność przeznaczają
iJOINT na światowy rynek wody pitnej. iJOINT łączy wszystkie zalety tworzyw sztucznych: brak rdzy
lub osadu, lekką konstrukcję, brak przeciekania, doskonałą odporność na ciśnienie – by wymienić
tylko kilka z nich. Podsumowując: iJOINT zapewnia świetny stosunek ceny do jakości oraz okres
trwałości przynajmniej 50 lat.
Cechy
Nakrętka
Ergonomiczna konstrukcja ułatwiająca
posługiwanie się produktem
Uszczelka wargowa
Specjalna konstrukcja
zwiększająca wydajność
Pierścień zaciskowy
Brak wpływu czynników zewnętrznych
podczas umieszczania w rurze i
maksymalna wytrzymałość na wyrwanie
Zablokowany
pierścień oporowy
Ściska uszczelkę
profilowaną
Pierścień ograniczający
Określa pozycję blokady
nakrętki
Blokada nakrętki
Dwa wybrzuszenia zapobiegają
przypadkowemu odkręceniu się
nakrętki po zamontowaniu
2
Montaż na czas transportu
Pozwala uniknąć przypadkowego
rozłączenia złącza przed instalacją
Polipropylenowe złącza
zaciskowe nowej generacji iJOINT łączą to, co
najlepsze w technologii
połączeń – zarówno wciskanych, jak i zaciskowych
iJOINT to efekt nieustającego zaangażowania
firmy GF Piping Systems w stały rozwój oraz
kulturę opartą na innowacji i pomysłowości.
Nowoczesny projekt zapewnia łatwy i szybki
sposób montażu w trudnych warunkach i przy
złej pogodzie, a jednocześnie maksymalną
żywotność dla jak najlepszej wydajności w
zastosowaniach wodnych. Asortyment iJOINT
obejmuje proste i redukcyjne łączniki, trójniki,
kolanka, połączenia gwintowane oraz zaślepki
od d20 do d110 mm.
Korzyści
Szybka i prosta instalacja
Złącze iJOINT jest gotowe do użycia, nie jest wymagany
demontaż złącza. Łatwy sposób umieszczania nawet w przypadku dużych średnic dzięki temu, że pierścień zaciskowy
i rura nie stykają się podczas umieszczania złącza. Do instalacji nie są wymagane specjalne narzędzia ani przyrządy.
Uszczelka wargowa
Specjalna uszczelka wargowa pokryta lubrykantem
umożliwia płynne umieszczenie w rurze nawet bez
wcześniejszego smarowania rury. Specjalny profil uszczelki zapewnia doskonałe osiągi hydrauliczne nawet w przypadku rur owalnych, zarysowanych lub o niewielkich
rozmiarach.
Bezpieczna konstrukcja i duża trwałość
Specjalna konstrukcja w połączeniu z wykorzystaniem
materiału wysokiej jakości zapewnia możliwość wytworzenia wysokiego ciśnienia i wytrzymałość na wyrwanie w
pełnym zakresie, także w razie uderzenia hydraulicznego.
Zatyczka nakrętki działa jako bardzo pomocny wskaźnik
prawidłowej pozycji dokręcenia nakrętki. Ogranicznik
obrotu zapobiega samoczynnemu poluzowaniu nakrętki
podczas eksploatacji. Wszystkie komponenty są zamocowane do korpusu, dzięki czemu nie można ich zgubić nawet
w razie niekorzystnego zdarzenia podczas demontażu.
3
Zgodność z
najważniejszymi
standardami oraz
dostosowanie do szerokiej gamy średnic
sprawia, że iJOINT to
najlepszy wybór
Specyfikacja techniczna
ø od 20 do 63
Zakres ciśnienia
Zakres temperatur
Materiały
Złączki ściskane iJOINT są przeznaczone do wszystkich typów rur polietylenowych PE 80, PE 100, PEX i
PVC-U ze specjalnym zestawem przejściówek.Złącze
jest gotowe do zainstalowania po wyjęciu z pudełka,
bez wcześniejszego przygotowania. Rura może być
zamocowana bezpośrednio, bez odkręcania nakrętki
lub rozkręcania złącza. Jeżeli niezbędny jest demontaż
i ponowny montaż, nie trzeba się martwić o uszkodzenie złącza. Cały asortyment złączy iJOINT
charakteryzuje odporność na ciśnienie 16 barów oraz
zgodność z najbardziej rygorystycznymi przepisami.
GF Piping Systems, jako dostawca rozwiązań z kompletnym asortymentem zaworów, złącz, rur oraz
systemów pomiaru i kontroli, szkoleniami na całym
świecie oraz zarządzaniem siecią dostaw, to najlepszy
wybór. Specjalna uszczelka wargowa gwarantuje
doskonałą wydajność nawet w przypadku rur owalnych, zarysowanych i o małych rozmiarach.
16 barów dla wszystkich produktów iJOINT
od d20 do d110 mm
(cała gama PN16 potwierdzona DVGW).
od -10°C do +45°C
Korpus i pierścień oporowy
Polipropylenowe kopolimery wysokoudarowe odporne na
działanie promieniowania UV z dużą odpornością na
starzenie zgodnie z normą ISO 9080.
Nakrętka
Niebieskie polipropylenowe kopolimery wysokoudarowe
odporne na działanie promieniowania UV
Pierścień zacisku
Żywica poliacetalowa (POM)
Uszczelka wargowa
NBR pokryta lubrykantem, bezpieczna dla żywności
Przepisy dla
wody pitnej
Zezwolenia
Standardy
Pierścień wzmacniający (dla gwintu wewnętrznego)
Stal nierdzewna AISI 430
Złącza zaciskowe iJOINT są zgodne z najbardziej
rygorystycznymi przepisami na świecie, tj.:
– W270 i KTW (Niemcy)
– ATA (Holandia)
– DM 174-06/04/2004 (Włochy)
– Global Mark (Australia)
– ACS (Francja)
– DVGW (Niemcy)
– IIP (Włochy)
– SVGW (Szwajcaria)
– KIWA (Holandia)
– ACS (Francja)
– Global Mark (Australia)
Dla rur PE:
DIN EN 12201; ISO 11922-1; DIN 8074; EN 12201-1/2;
AS/NZS 4130; BS 6572; BS 6730; ISO 4427; UNI 7990;
ISO 12162
Gwinty
DIN EN 10226 (ISO 7-1); BS 21; AS 1722.1
Standardy testów
4
Kołnierze
DIN EN1092-1; DIN 2501.1
ISO 14236; DIN 8076-3; AS/NZS 4129; BRL K534/03 –UNI;
ISO 3501; ISO 3503; ISO 3458; ISO 3459; VP609
ø od 75 do 110
Wszechstronny system
iJOINT idealnie nadaje się
do nowych instalacji oraz do
naprawy i przedłużania
istniejących linii wodnych
Zastosowania
Przewody do dystrybucji wody
iJOINT zaprojektowany jest do użytku w
przyłączach domowych i liniach serwisowych.
System ten może być stosowany zarówno przy
nowych instalacjach jak i przy naprawie lub
przedłużaniu istniejących linii wodnych.Różnorodność zastosowań oraz konstrukcja iJOINT to
korzyści dla wielu gałęzi przemysłu. iJOINT to
również doskonałe rozwiązanie dla systemów
obejścia, kiedy tymczasowe linie muszą zostać
szybko i łatwo rozłączone bez naruszania mufy,
a przez odkręcenie i zdjęcie złącza z rury tak,
aby było ono gotowe do następnej instalacji.
Przyłącze domowe
Irygacja wysokiej jakości
4
3
1
2
1
• Linie dystrybucji wody
• Przyłącza domowe i linie serwisowe
• Ścieki pod ciśnieniem
5
2
• Zastosowania przemysłowe
• Przemysł wydobywczy
3
• Parki rozrywki
• Pola golfowe
• Pola campingowe
4
• Rolnictwo
• Szklarnie
• Irygacja wysokiej jakości
