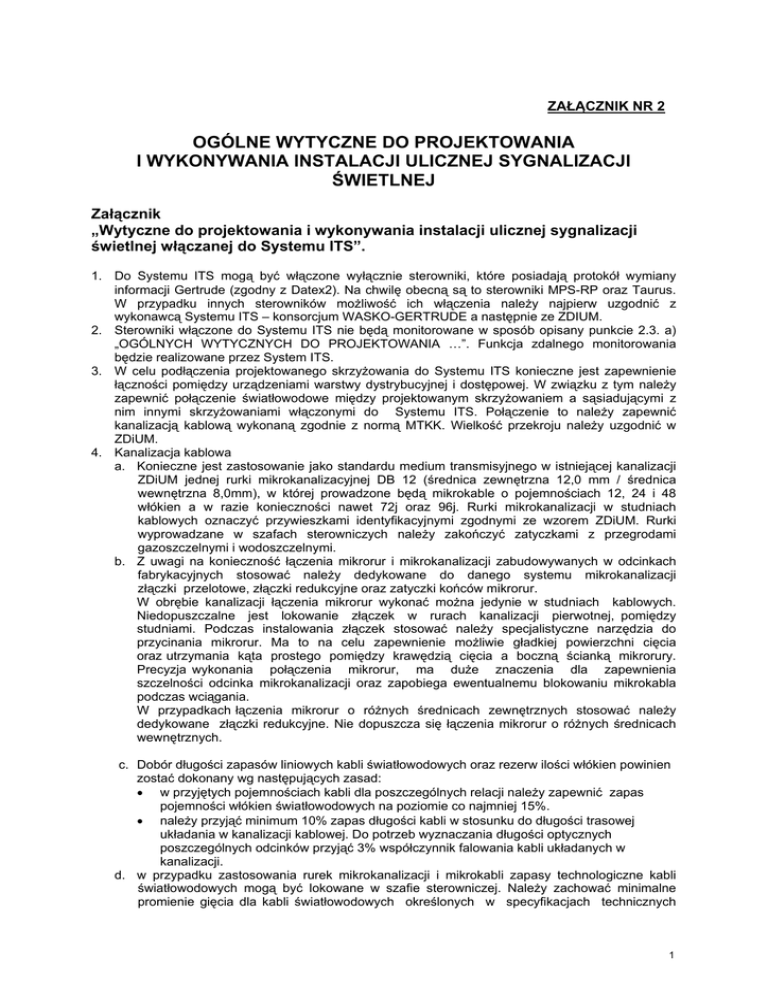

ZAŁĄCZNIK NR 2
OGÓLNE WYTYCZNE DO PROJEKTOWANIA
I WYKONYWANIA INSTALACJI ULICZNEJ SYGNALIZACJI
ŚWIETLNEJ
Załącznik
„Wytyczne do projektowania i wykonywania instalacji ulicznej sygnalizacji
świetlnej włączanej do Systemu ITS”.
1. Do Systemu ITS mogą być włączone wyłącznie sterowniki, które posiadają protokół wymiany
informacji Gertrude (zgodny z Datex2). Na chwilę obecną są to sterowniki MPS-RP oraz Taurus.
W przypadku innych sterowników możliwość ich włączenia należy najpierw uzgodnić z
wykonawcą Systemu ITS – konsorcjum WASKO-GERTRUDE a następnie ze ZDIUM.
2. Sterowniki włączone do Systemu ITS nie będą monitorowane w sposób opisany punkcie 2.3. a)
„OGÓLNYCH WYTYCZNYCH DO PROJEKTOWANIA …”. Funkcja zdalnego monitorowania
będzie realizowane przez System ITS.
3. W celu podłączenia projektowanego skrzyżowania do Systemu ITS konieczne jest zapewnienie
łączności pomiędzy urządzeniami warstwy dystrybucyjnej i dostępowej. W związku z tym należy
zapewnić połączenie światłowodowe między projektowanym skrzyżowaniem a sąsiadującymi z
nim innymi skrzyżowaniami włączonymi do Systemu ITS. Połączenie to należy zapewnić
kanalizacją kablową wykonaną zgodnie z normą MTKK. Wielkość przekroju należy uzgodnić w
ZDiUM.
4. Kanalizacja kablowa
a. Konieczne jest zastosowanie jako standardu medium transmisyjnego w istniejącej kanalizacji
ZDiUM jednej rurki mikrokanalizacyjnej DB 12 (średnica zewnętrzna 12,0 mm / średnica
wewnętrzna 8,0mm), w której prowadzone będą mikrokable o pojemnościach 12, 24 i 48
włókien a w razie konieczności nawet 72j oraz 96j. Rurki mikrokanalizacji w studniach
kablowych oznaczyć przywieszkami identyfikacyjnymi zgodnymi ze wzorem ZDiUM. Rurki
wyprowadzane w szafach sterowniczych należy zakończyć zatyczkami z przegrodami
gazoszczelnymi i wodoszczelnymi.
b. Z uwagi na konieczność łączenia mikrorur i mikrokanalizacji zabudowywanych w odcinkach
fabrykacyjnych stosować należy dedykowane do danego systemu mikrokanalizacji
złączki przelotowe, złączki redukcyjne oraz zatyczki końców mikrorur.
W obrębie kanalizacji łączenia mikrorur wykonać można jedynie w studniach kablowych.
Niedopuszczalne jest lokowanie złączek w rurach kanalizacji pierwotnej, pomiędzy
studniami. Podczas instalowania złączek stosować należy specjalistyczne narzędzia do
przycinania mikrorur. Ma to na celu zapewnienie możliwie gładkiej powierzchni cięcia
oraz utrzymania kąta prostego pomiędzy krawędzią cięcia a boczną ścianką mikrorury.
Precyzja wykonania połączenia mikrorur, ma duże znaczenia dla zapewnienia
szczelności odcinka mikrokanalizacji oraz zapobiega ewentualnemu blokowaniu mikrokabla
podczas wciągania.
W przypadkach łączenia mikrorur o różnych średnicach zewnętrznych stosować należy
dedykowane złączki redukcyjne. Nie dopuszcza się łączenia mikrorur o różnych średnicach
wewnętrznych.
c. Dobór długości zapasów liniowych kabli światłowodowych oraz rezerw ilości włókien powinien
zostać dokonany wg następujących zasad:
• w przyjętych pojemnościach kabli dla poszczególnych relacji należy zapewnić zapas
pojemności włókien światłowodowych na poziomie co najmniej 15%.
• należy przyjąć minimum 10% zapas długości kabli w stosunku do długości trasowej
układania w kanalizacji kablowej. Do potrzeb wyznaczania długości optycznych
poszczególnych odcinków przyjąć 3% współczynnik falowania kabli układanych w
kanalizacji.
d. w przypadku zastosowania rurek mikrokanalizacji i mikrokabli zapasy technologiczne kabli
światłowodowych mogą być lokowane w szafie sterowniczej. Należy zachować minimalne
promienie gięcia dla kabli światłowodowych określonych w specyfikacjach technicznych
1
5.
6.
kabli. Zapasy mikrokabli w szafach należy oznaczyć przywieszkami identyfikacyjnymi. W
przypadku lokowania zapasów kabli w studniach kablowych należy je umieszczać w
przeznaczonych
do
tego
celu
skrzynkach
zapasów
kabli
liniowych. Rurki
wyprowadzane w skrzynkach zapasu należy zakończyć zatyczkami z przegrodami
gazoszczelnymi i wodoszczelnymi.
W szafie budowanej na potrzeby Systemu ITS, zwanej dalej szafą ITS należy umieścić
dodatkowo przełącznicę światłowodową 19’’ oraz półkę na zapasy linowe kabli, na które
wyprowadzone zostaną włókna linii światłowodowych oraz włókna rezerwowe. Dopuszcza się
także umieszczenie zapasów liniowych kabli światłowodowych montowanych do tylnej ściany
szafy, w przypadku zastosowania uchylnej ramy rackowej.
Pozostałe konieczne elementy wyposażenia szafy ITS, uzupełniające wyposażenie opisane w
„OGÓLNYCH WYTYCZNYCH…:
a. Przełącznik CISCO IE3000 (szafa dostępowa) lub CISCO IE3000 i CISCO 4900 (szafa
dystrybucyjna) lub zgodny, którego pracę będzie można monitorować przy użyciu
oprogramowania CISCO Works LMS 4.0, wyposażony standardowo w 2 porty
światłowodowe, umieszczony na szynie DIN lub w racku W przełączniku liczbę portów
100Base-TX należy dobrać stosownie do liczby urządzeń w szafie, oraz ilości skrzyżowań
przyłączonych do danego skrzyżowania, Sposób przyłączenia do systemu ITS należy
skonsultować z wykonawcą systemu ITS.
b. Moduł zasilania awaryjnego (zasilacz UPS), o którym mowa w
„OGÓLNYCH
WYTYCZNYCH…”, którego moc pozwoli dodatkowo podtrzymać pracę przełącznika
CISCO 4900 opisanego powyżej,
c. Osprzęt do zdalnego monitorowania temperatury i napięcia wewnątrz szafy, który będzie
współpracował z systemem monitoringu urządzeń ITS,
d. Osłona na ślepym suficie szafy zapobiegająca ściekaniu wody po bocznej stronie szafy,
e. Podwójne drzwi dzielone symetrycznie,
f. Niezbędne zabezpieczenia prądowe i zabezpieczenia przeciwprzepięciowe
g. Moduł rozszerzeń ITS dla sterownika MPS-RP wraz z koncentratorem interfejsów
szeregowych oraz konwerterem TCP/IP –RS485
h. Moduł wideodetekcji, wideomonitorinu i zarządzania zdarzeniami kompatybilny z
modułami pracującymi w ramach Systemu ITS
i. Moduł sterownia tablicami przystankowymi (jeżeli potrzeba) – zgodny z systemem
pracującym w ramach Systemu ITS
j. Niezbędne urządzenia detekcji pojazdów potrzebne do prawidłowej pracy systemu ITS
Należy uwzględnić ruch pojazdów transportu publicznego przez skrzyżowanie. Wszystkie
tramwaje we Wrocławiu są wyposażone w nadajnik radia krótkiego zasięgu BMKXZ1..
Dodatkowo tramwaje są wyposażone w nadajnik CAPSYS model IVB+IVE..
a. Na skrzyżowaniach wyposażonych w torowiska tramwajowe kanalizację kablową uzgodnić z
wykonawcą Systemu ITS – konsorcjum WASKO-GERTRUDE a następnie ze ZDIUM.
Rys.1: Sposób doprowadzenia kanalizacji
2
Doprowadzona kanalizacja będzie umożliwiać podłączenie pętli indukcyjnej CAPSYS
model WAB-0-118 zamontowanej jak na rysunku 2.
UWAGA
Liczba przeplotów min 15-20 skrętów na metr.
Rys.2: Sposób wykonania i montażu pętli
Pętlę należy wykonać przewodem LgYd1x2,5mm2 wykonując 3 zwoje w sposób jak na
rys.1.
W celu prawidłowego montażu pętli w torowisku tramwajowym wykonanym z płyt
betonowych należy wykonać bruzdę w formie dwóch połączonych ze sobą prostokątów. Ze
względu na płytki montaż uwarunkowany występowaniem zbrojenia w płytach należy
wykonać bruzdę o szerokości 1cm i głębokości 2,5-3cm. Należy uzyskać zgodę producenta
płyt oraz ZDiUM na wykonanie bruzdy.
Po ułożeniu kabel musi być przymocowany, co 30 cm do dna np. za pomocą klinów
drewnianych. Pętlę należy zalać np. masą cementową CX5 (masą bitumiczną, żywicą
epoksydową). Przewód LgYd 2,5mm2 od pętli do najbliższej studni kablowej skręcić między
sobą 15do 20 razy na metr (Ilość skręceń na metr min 15-20. 50-60 skręceń powyżej 5
metrów końcowego odcinka pętli do przewodu łączącego z modułem IVR). Przewód z
pętli należy ułożyć w szczelinie dylatacyjnej pomiędzy płytami betonowymi w rurze
karbowanej typu RKLS.
W studni kablowej przewód LgYd1x2,5mm2 należy połączyć z kablem
YKSLYekw2x2x1,5mm2. Połączenie wykonać jako lutowane. Całość zabezpieczyć mufą
telekomunikacyjną. Kabel YKSLYekw2x2x1,5mm2 prowadzić nowym odcinkiem kanalizacji
kablowej do połączenia z istniejącą kanalizacją dla potrzeb sygnalizacji i dalej aż do
sterownika ulicznej sygnalizacji świetlnej.
b. Na skrzyżowaniach z ruchem tramwajów, należy sterownik wyposażyć w odbiornik
wiadomości z pojazdów za pośrednictwem radia krótkiego zasięgu oraz (dla skrzyżowań z
ruchem tramwajów) pętli Capsys wraz z obsługą komunikacji z Systemem ITS tj. Gertrude
real Time System.
• Odbiornik radia krótkiego zasięgu składa się z dwóch modułów, modułu odbiornika
radiowego umieszczanego na konstrukcjach wsporczych oraz koncentratora interfejsów
szeregowych, który interpretuje odebrane wiadomości radiowe oraz wiadomości odebrane
poprzez pętle CAPSYS i przekazuje je do sterownika sygnalizacji świetlnej.
Do odbiornika radia krótkiego zasięgu doprowadzić należy przewody transmisyjne oraz
przewody zasilania napięciem stałym 24V. Odbiornik radia krótkiego zasięgu należy
3
umieścić na konstrukcji wsporczej w miejscu zapewniającym widoczność optyczną z
antenami umieszczonymi na tramwajach.
• Koncentrator interfejsów SIC wraz z zasilaczem umieścić należy w szafie sterowniczej,
zasilić z odrębnego obwodu z zabezpieczeniem przepięciowym. Przewody
teletransmisyjne i zasilania z odbiornika radia krótkiego zasięgu zabezpieczyć
przepięciowo. Zabezpieczenia umieścić w bezpośredniej bliskości przepustu kablowego
szafy instalacyjnej.
c. W przypadku skrzyżowań, na których aktualnie nie ma ruchu transportu publicznego należy
uzyskać opinię Wydziału Transportu Urzędu m. Wrocławia o braku konieczności instalacji
sprzętu, o którym mowa powyżej.
7.
System wideo nadzoru
Kodery wideo IP
Zadaniem koderów wideo IP jest przekształcenie analogowego obrazu z karty Terra do cyfrowej
postaci obrazu. Kodery wideo IP generują 2 cyfrowe strumienie wideo IP – jeden do podglądu,
drugi do zapisu. Oba strumienie kierowane są do systemu wideo nadzoru i zarządzania
zdarzeniami – M3S (produkcji Polixel S.A.). Podgląd 25 kl/s, zapis 12 kl/s.
Kamery IP stacjonarne
Zadaniem kamer IP stacjonarnych jest obserwacja obszaru skrzyżowania w dwóch przypadkach:
• Wlot i/lub wylot skrzyżowania na odcinku 70-150m,
• Środek skrzyżowania i jego bliskie rejony (tarcza skrzyżowania, linie STOP dla pojazdów,
przejścia dla pieszych).
Kamery IP stacjonarne generują 2 cyfrowe strumienie wideo IP – jeden do podglądu, drugi do
zapisu. Oba strumienie kierowane są do systemu wideo nadzoru i zarządzania zdarzeniami –
M3S (produkcji Polixel S.A.). Podgląd 25 kl/s, zapis 12 kl/s.
Kamery IP szybkoobrotowe
Zadaniem kamer IP szybkoobrotowych jest ogólny wideo nadzór sytuacji na skrzyżowaniu,
umożliwiający kierowanie kamery w interesujące operatora miejsce za pomocą przybliżenia
(zoom), obrotu kamery, pochylania kamery.
Kamery IP szybkoobrotowe generują 2 cyfrowe strumienie wideo IP – jeden do podglądu, drugi
do zapisu. Oba strumienie kierowane są do systemu wideo nadzoru i zarządzania zdarzeniami –
M3S (produkcji Polixel S.A.). Podgląd 25 kl/s, zapis 12 kl/s.
Miejsca i sposoby instalacji urządzeń
Wstęp
Kodery wideo IP oraz kamery IP stacjonarne i szybkoobrotowe należy montować w temperaturze
nie niższej niż 0 st. C. i bez występowania opadów atmosferycznych w postaci deszczu lub
śniegu.
Kodery wideo IP
Kodery wideo IP montować w sposób trwały na metalowych półkach wysuwnych w szafie ITS.
Kamery IP stacjonarne
Kamery IP stacjonarne wideo nadzoru należy montować w optymalnym miejscu, w celu
osiągnięcia jak najlepszego pola widzenia, na istniejących konstrukcjach poziomych lub
pionowych sygnalizacji świetlnych lub latarniach oświetlenia ulicznego, ewentualnie na słupach
trakcji tramwajowej. Wysokość montażu kamer wideo nadzoru to ok. 6-7m w zależności od
lokalnych uwarunkowań. Wysokość montażu kamer Zarządzania Zdarzeniami to ok. 8m w
zależności od lokalnych uwarunkowań. Kamery należy montować w sposób trwały i stabilny za
pomocą dedykowanych uchwytów i ew. przedłużek odpornych na warunki atmosferyczne.
Kamery IP szybkoobrotowe
Kamery IP szybkoobrotowe należy montować w optymalnym miejscu, w celu osiągnięcia jak
najlepszego pola widzenia, na istniejących konstrukcjach pionowych sygnalizacji świetlnych lub
4
latarniach oświetlenia ulicznego, ewentualnie na słupach trakcji tramwajowej. Wysokość montażu
ok. ok. 8-12m w zależności od lokalnych uwarunkowań.
Kamery należy montować w sposób trwały i stabilny za pomocą dedykowanych uchwytów
odpornych na warunki atmosferyczne.
Okablowanie zasilające
Wstęp
Kable zasilające układać w temperaturze nie niższej niż 0 st. C. Po ułożeniu dokonać
niezbędnych pomiarów i stanu połączeń elektrycznych.
Okablowanie zasilające koderów wideo IP
Okablowanie zasilające koderów wideo IP należy wykonać dedykowanymi kabelkami
zasilającymi (w komplecie z urządzeniem) o dł. 2m, z filtrem zasilania. Napięcie zasilające koder
wideo IP to 12VDC. Kabelki zasilające podłączać do dedykowanych zbiorczych listew
zasilających w szafie ITS.
Okablowanie zasilające kamer IP stacjonarnych i szybkoobrotowych
Zasilanie kamer IP stacjonarnych i szybkoobrotowych należy wykonywać okablowaniem typu
YKYżo3x1,5 z szafy ITS. Doprowadzone napięcie do kamery to 230VAC, które następnie ma być
transformowane przez zasilacz 230VAC/12VDC dla kamer stacjonarnych oraz zasilacz
230VAC/24VAC dla kamer szybkoobrotowych. Zasilacz dla kamery stacjonarnej należy umieścić
w obudowie zewn. kamery stacjonarnej natomiast zasilacz kamery szybkoobrotowej należy
umieścić w dodatkowej skrzynce obok kamery.
Okablowanie sygnałowe
Wstęp
Kable sygnałowe układać w temperaturze nie niższej niż 0 st. C. Po ułożeniu dokonać
niezbędnych pomiarów i stanu połączeń elektrycznych.
Okablowanie sygnałowe koderów wideo IP
Okablowanie sygnałowe do połączeń 10/100 BaseT Ethernet, pomiędzy koderem wideo IP a
switch’em, należy wykonać Patchcordem kat.5e w szafie ITS. Połączenie między koderem wideo
IP a kartą Terra należy wykonać dedykowanym Patchcordem BNC w szafie ITS.
Okablowanie sygnałowe kamer IP stacjonarnych i szybkoobrotowych
Okablowanie sygnałowe kamer IP stacjonarnych i szybkoobrotowych do połączeń 10/100 BaseT
Ethernet należy wykonać kablem typu FTP-OUTDOOR-KAT5 4x2x0,5. Przychodzące kable z
kamer (TCP/IP) należy bezpośrednio rozszyć na panelu RJ45. Dalsze połączenia pomiędzy
panelem a urządzeniami wykonać Patchcordami kat.5e.
W przypadku kamer IP, które znajdują się ponad 90m od szafy ITS, należy stosować
okablowanie światłowodowe. Za pomocą kabla światłowodowego A-DQ(ZN)B2Y min. 8 włókien
należy wykonać połączenie pomiędzy szafą ITS a switch`em z media konwerterem, który należy
umieścić w puszce szczelnej o IP65 zamontowanej na konstrukcji wsporczej sygnalizacji
świetlnej. Rozdział sygnału na poszczególne kamery ma być wykonany w switch`u. Połączenie
od switch`a bezpośrednio do kamery wykonać kablem FTP-OUTDOOR-KAT5 4x2x0,5.
Połączenia światłowodów w szafie należy wykonać z wykorzystaniem patchcordów
światłowodowych systemu E2000/APC i pigtaili systemu E2000/APC.
Stosowane urządzenia
Kodery wideo IP
W systemie ITS Wrocław należy stosować kodery wideo IP (np. CPLXVS01) o minimalnych
parametrach:
- zgodność z systemem wideo nadzoru i zarządzania zdarzeniami: M3S (produkcji Polixel
S.A.).
- kompresja MJPEG / H.264 Dual Streaming.
- jednoczesna transmisja 2 niezależnych, konfigurowalnych strumieni wideo.
- pierwszy strumień 25 kl./s przy rozdz. 704x576 (PAL) w kompresji H.264.
- drugi strumień 12 kl./s przy rozdz. 704x576 (PAL) w kompresji H.264.
5
- konfigurowalna ilość kl./s i bit rate (CBR/VBR).
- 6 poziomów kompresji (MJPEG / H.264).
- interfejs LAN 10/100 BaseT Ethernet (auto sensing).
- 1 wejście wideo Composite.
- 1 wyjście wideo.
- 1 wejście alarmowe.
- 1 wyjście alarmowe.
- port COM RS-232, port AUX może być skonfigurowany jako RS-485. Max. prędkość:
115200 bit/s
- wywołanie CGI przez komendę, zdarzenie lub harmonogram.
- możliwość konfigurowania przez port szeregowy, WEB i Telnet.
- zdalna aktualizacja firmware przez Telnet, FTP lub przeglądarkę WEB.
- konfigurowanie urządzenia przez przeglądarkę WEB.
- wielopoziomowe zabezpieczenie użytkownika w dostępie do urządzenia.
- obsługa protokołów HTTP, TCP/IP, FTP, Telnet, RARP, PPP, PAP, CHAP, SNMP, klient
SMTP (e-mail), DHCP, NTP, Java, RTP/RTSP, UPnP.
- zasilanie wejściowe: 12VDC.
- pobór mocy: 12VDC, 500mA.
- temperatura pracy: 0°C ~ 50°C.
- wilgotność pracy: 20~80% RH.
- wąsy montażowe zintegrowane z urządzeniem, umożliwiające montaż do podłoża.
Kamery IP stacjonarne
W systemie ITS Wrocław należy stosować kamery IP stacjonarne (np. CPLX4220TDN) o
minimalnych parametrach:
- zgodność z systemem wideo nadzoru i zarządzania zdarzeniami: M3S (produkcji Polixel
S.A.).
- kompresja MJPEG / H.264 Dual Streaming.
- jednoczesna transmisja 2 niezależnych, konfigurowalnych strumieni wideo.
- pierwszy strumień 25 kl./s przy rozdz. 704x576 (PAL) w kompresji H.264.
- drugi strumień 12 kl./s przy rozdz. 704x576 (PAL) w kompresji H.264.
- konfigurowalna ilość kl./s i bit rate (CBR/VBR).
- 6 poziomów kompresji (MJPEG / H.264).
- interfejs LAN 10/100 BaseT Ethernet (auto sensing).
- przetwornik 1/3" Sony Super HAD Color CCD
- rozdzielczość pozioma: 580 TVL (Kolor) / 700 TVL (B/W)
- poziom wideo na wyjściu: 1.0 Vp-p, 75 Ohm (wideo 0.714 Vp-p, synchr. 0.286Vp-p).
- S/N ratio: 52dB (AGC OFF).
- montaż obiektywu: C/CS.
- min. oświetlenie: min 0.0001 Lux.
- sens-up: AUTO / OFF (wybór: x2 ~ x256).
- dzień/noc: True Day & Night.
- funkcje: BLC, AGC, SDNR (1~32 poziomy), AWB, DIS,
- elektroniczna migawka: AUTO / RĘCZNE (x256 ~ 1/50 sek. ~ 1/120,00 sek.), Sens-up oraz
Sens-up Limit są wybieralne / bez migotania.
- kompensacja zniekształceń 256 punktów (128 nieparzystych, 128 parzystych),
- obsługa UART,
- obsługa modemu (ISDN, PSTN, GSM),
- 1 wyjście composite BNC (75 Ohm / Hi-Z).
- 1 wejście alarmowe.
- 1 wyjście alarmowe.
- 2 porty szeregowe (COM: RS-232, AUX: RS-232 lub RS-485)
- wywołanie CGI przez komendę, zdarzenie lub harmonogram.
- możliwość konfigurowania przez port szeregowy, WEB i Telnet.
- zdalna aktualizacja firmware przez Telnet, FTP lub przeglądarkę WEB.
- konfigurowanie urządzenia przez przeglądarkę WEB.
- wielopoziomowe zabezpieczenie użytkownika w dostępie do urządzenia.
- obsługa protokołów HTTP, TCP/IP, FTP, Telnet, RARP, PPP, PAP, CHAP, SNMP, klient
SMTP (e-mail), DHCP, NTP, Java, RTP/RTSP, UPnP.
- zasilanie wejściowe: 12VDC.
6
- pobór mocy: 12VDC, 500mA.
- temperatura pracy: 0°C ~ 50°C.
- wilgotność pracy: 20~80% RH.
Kamery IP szybkoobrotowe
W systemie ITS Wrocław należy stosować kamery IP szybkoobrotowe (np. CPLX301(39x)) o
minimalnych parametrach:
- zgodność z systemem wideo nadzoru i zarządzania zdarzeniami: M3S (produkcji Polixel
S.A.).
- kompresja MJPEG / H.264 Dual Streaming.
- jednoczesna transmisja 2 niezależnych, konfigurowalnych strumieni wideo.
- pierwszy strumień 25 kl./s przy rozdz. 704x576 (PAL) w kompresji H.264.
- drugi strumień 12 kl./s przy rozdz. 704x576 (PAL) w kompresji H.264.
- konfigurowalna ilość kl./s i bit rate (CBR/VBR).
- 6 poziomów kompresji (MJPEG / H.264).
- przetwornik 1/4" Sony Ex-View HAD Progressive Scan CCD.
- rozdzielczość pozioma: Kolor: 550 TVL, B/W: 600 TVL.
- S/N ratio: 52dB (AGC OFF).
- zoom: 39x optyczny, 12x cyfrowy.
- ogniskowa: F 1.6 (W) 3.7 (T) f=3.4 ~ 132.6mm.
- kąt widzenia: H: 57.54° (W) ~ 1.56° (T) V: 44.44° (W) ~ 1.16° (T).
- min. oświetlenie: Kolor: 0.6 Lux / F1.6, B/W: 0.06 Lux / F1.6, 0.0002 Lux (Sens up x 256) /
F1.6.
- apertura: F 1.6 (W) – 3.7 (T).
- dzień/noc: Kolor / BW / Auto (filtr Dzień/Noc).
- focus: Auto / Ręczny / Pół-automatyczny.
- przysłona: Auto / Ręczna.
- prędkość migawki: x256, 1/50 ~ 1/10000 sek.
- zakres PAN/TILT: Pan: 360° (ciągły), Tilt: 0° ~ 180° (Auto-Flip ON), 0° ~ 90° (Auto-Flip
OFF).
- prędkość PAN/TILT: Presety: 360°/ sek., Ręczny: 0.05° ~ 360°/ sek. (proporcjonalny
zoom), Skanowanie : 1° ~ 180°/ sek.
- presety: 128 presetów z opisem / Niezależne ustawienia kamery.
- patterny: 4 patterny, 1000 komend/pattern (około 5 minut w czasie normalnej pracy).
- skanowanie: 8 skanów.
- grupy: 8 grup (max. 20 wpisów na grupę).
- harmonogram: 7 reguł (warunek: Dzień, Czas i Akcja, Preset, Skan, Grupa, Pattern).
- funkcje: AGC, AWB, BLC, WDR, DNR, DIS, Auto Flip, Auto Parking, Power-up Action, itp.
- obsługa UART,
- komunikacja: RS-485.
- protokoły: Auto, Pelco-D, Pelco-P, Samsung, Panasonic / Wybór.
- interfejs LAN 10/100 BaseT Ethernet (auto sensing).
- 1 wyjście wideo CVBS: 1.0 Vp-p (synchr. ujemna)
- 8 wejścia alarmowe.
- 4 wyjścia przekaźnikowe.
- 2 porty szeregowe (COM: RS-232, AUX: RS-232 lub RS-485).
- wywołanie CGI przez komendę, zdarzenie lub harmonogram.
- możliwość konfigurowania przez port szeregowy, WEB i Telnet.
- zdalna aktualizacja firmware przez Telnet, FTP lub przeglądarkę WEB.
- konfigurowanie urządzenia przez przeglądarkę WEB.
- wielopoziomowe zabezpieczenie użytkownika w dostępie do urządzenia.
- obsługa protokołów: HTTP, RTP/RTSP, Multicast, TCP/IP, ARP, ICMP, Telnet, FTP,
PPPoE, SNMP, SMTP, DHCP, NTP, uPNP, itd.
- zasilanie: 24VAC.
- pobór mocy: 24W (grzałka OFF) / 57W (grzałka ON).
- temp. pracy: -45°C ~ 50°C.
- obudowa: szczelność IP 66 / Struktura wandaloodporna.
Obiektywy do kamer IP stacjonarnych
Dla kamer IP stacjonarnych należy stosować obiektywy o minimalnych parametrach:
- obiektywy zmiennoogniskowe,
7
- montaż C/CS na przetwornik 1/3”,
- auto-iris,
- focus: ręczny,
- zoom: ręczny.
Ogniskowa i kąty widzenia obiektywu należy odpowiednio dobrać podczas projektowania.
Obudowy zewn. do kamer IP stacjonarnych
Dla kamer IP stacjonarnych należy stosować obudowy zewnętrzne o minimalnych parametrach:
- tłoczona aluminiowa konstrukcja i daszek przeciwsłoneczny z poliwęglanu.
- obudowa odporna na warunki środowiskowe do zastosowań zewnętrznych.
- odchylana na bok część obudowy dla łatwego dostępu do kamery.
- klasa IP66, pyłoszczelna, wodoszczelna.
- przepusty kablowe w tylnej części obudowy dla łatwego montażu i serwisu.
- temperatura pracy: od –35°C do +50°C (wbudowana grzałka i wentylator).
- zasilanie wejściowe: 230VAC.
- pobór mocy: 45W łącznie z grzałką i wentylatorem.
- możliwość montażu zasilacza we wnętrzu obudowy.
Obudowy zewn. do kamer IP szybkoobrotowych
Dla kamer IP szybkoobrotowych należy stosować dedykowane obudowy, zalecane przez
producenta. Minimalne parametry:
- obudowa: szczelność IP 66 / Struktura wandaloodporna.
- temp. pracy: -45°C ~ 50°C.
- zasilanie: 24VAC.
- pobór mocy: 24W (grzałka OFF) / 57W (grzałka ON).
System M3S
Po etapie projektowania skrzyżowania pod kątem wideo nadzoru lub zarządzania zdarzeniami
należy odpowiednio:
- skonfigurować kodery wideo IP i/lub kamery IP (strumienie wideo, adresacja IP, itp.) do
pracy w sieci ITS Wrocław.
- zakupić wymaganą ilość licencji do obsługi strumieni wideo z koderów IP / kamer IP.
- skonfigurować system M3S/M3S MDA (konfiguracja serwerów, macierzy VNX1, stacji
operatorskich, klawiatur PTZ).
8.
System wideodetekcji
Podstawowe wytyczne:
- Identyfikacja pojazdów powinna odbywać się na podstawie kolorowego obrazu z kamer CCD
PAL, przełączanych noc/dzień, zasilanych napięciem 230VAC lub 24VAC lub 12VDC
umieszczonych w osobnych obudowach.
- Obudowa kamery musi być wyposażonych w termostat z grzałką, wymagany stopień
ochrony IP66.
- Obiektywy kamery powinny umożliwiać precyzyjne dostrojenie pola widzenia kamery dla
wymaganego obszaru detekcji (wymagana regulacja AUTO-IRYS) .
- Panele wykonawcze muszą mieć możliwość instalacji w sterowniku drogowej sygnalizacji
świetlnej.
- Urządzenie musi mieć możliwość ustawienia co najmniej 25 stref detekcji wirtualnej dla
jednej kamery, na których można wykonywać funkcje logiczne OR, AND, NAND, MzN.
- Funkcje logiczne powinny umożliwiać wprowadzenia interwałów i zwłok czasowych dla
każdej funkcji oddzielnie.
- Urządzenie powinno posiadać dwa niezależne procesy nadzoru obrazu: pierwszy
przypisywany niezależnie do każdej funkcji logicznej odpowiedzialny za wykrywanie
właściwego kontrastu obrazu, drugi nadzorujący poziom sygnału wideo.
-Strefy detekcji wirtualnej powinny mieć możliwość wyeliminowania wzbudzeń od
poruszających się cieni.
- Strefy detekcji wirtualnej powinny mieć możliwość wyboru identyfikacji pojazdów
• poruszających się zgodnie z kierunkiem ruchu
• poruszających się przeciwnie do kierunkiem ruchu
8
• obecności
• detekcji tylko pojazdów zatrzymanych.
- Urządzenie powinno umożliwiać wprowadzenie minimum 4 dodatkowych sygnałów
wejściowych.
- Ilość wyjść z karty wideodetekcji powinna wynosić minimum 16 dla jednej kamery typu OC.
- Urządzenie powinno umożliwiać przekazywanie informacji o stanie zajętości detektorów
przez łącze RS485.
- Urządzenie powinno umożliwiać łączenia w sieć urządzeń do wideodetekcji przez Ethernet.
- Wszystkie procesy powinny odbywać się na jednej karcie urządzenia tj:
• Obróbka obrazu
• Identyfikacja pojazdów
• Wejścia i wyjścia sygnałów
• Łącze komunikacyjne
• Wyjście sygnału video
• Gromadzenie danych o ruchu
- System wideodetekcji powinien umożliwić detekcję pojazdów, przy zastosowaniu jednej
ogniskowej kamery dla obszaru o długości min. 70m.
- System wideodetekcji powinien umożliwić przesłanie informacji do sterownika o złej jakości
obrazu przez wyprowadzony potencjał na złączu karty wideodetekcji.
- Sposób oprogramowania powinien umożliwiać wprowadzenie obszarów, które będą
wykorzystywane do zliczania pojazdów i klasyfikacji. Gromadzenie danych o ruchu w
interwałach powinno odbywać się w urządzeniu wideodetekcji.
- System wideodetekcji bezwzględnie musi posiadać możliwość podglądu obrazu z kamery
wraz z naniesionymi detektorami, w czasie rzeczywistym z prędkością 25 klatek/s.
- Musi posiadać możliwość przesłania obrazu bezpośrednio z kamery bez instalacji
zewnętrznych, sprzętowych koderów wideo.
- Musi posiadać możliwość zdalnej zmiany parametrów z wykorzystaniem sieci Ethernet.
- Musi posiadać możliwość wyświetlania na podglądzie sygnału wideo stanów grup
sygnalizacyjnych.
- Zgodność z normami: CE EN 55011, CE EN 55022, EN 61000-6-1, EN 61000-6-2,
Okablowanie zasilające
Zasilanie kamer należy wykonywać okablowaniem typu YKYżo3x1,5 z szafy ITS.
Okablowanie sygnałowe
Sygnał do kamer rozprowadzić okablowaniem typu XzWDXpek75-1,05/5,0 - połączenia pomicdzy
kamerami wideodetekcji a kartami wizji Autoscope Terra. Przychodzące kable z kamer
wprowadzić za pomocą złącz BNC na wejścia separatorów wizji SV-1. Dalsze połączenia
pomiędzy separatorem wizji i kartą wizji oraz kodera wideo wykonać patchcordami BNC.
Po wybudowaniu odcinków linii wykonać pomiary: rezystancji połączeń i rezystancji izolacji.
9. System Dynamicznej Informacji Przystankowej
a. Instalacja tablic informacyjnych
9
• Tablicę Informacyjną LED jednostronną oraz dwustronną (96x144) z modemem montuje się
na słupach przystankowych rys. nr 97800B001
•
Sposób podłączenia:
Tablica Informacyjna LED dwustronna (96x144) z modemem podłączona jest do
przewodu zasilającego (230V) oraz do serwera lokalnego kablem transmisyjnym FTP,
przez który realizowana jest transmisja RS485 np. FTP OUTDOOR kat.5 4x2x0,5. Dla
kabla transmisyjnego należy przeprowadzić pomiary rezystancji izolacji i ciągłości żył.
Tablica posiada własne zabezpieczenie w postaci wyłącznika nadprądowego S310 C16A.
Tablica Informacyjna LED jednostronna (96x144) z modemem podłączona jest do
przewodu zasilającego (230V) oraz do serwera lokalnego kablem transmisyjnym FTP,
przez który realizowana jest transmisja RS485 np. FTP OUTDOOR kat.5 4x2x0,5. Dla
kabla transmisyjnego należy przeprowadzić pomiary rezystancji izolacji i ciągłości żył.
• Tablica posiada własne zabezpieczenie w postaci wyłącznika nadprądowego S310 C10A.
b. Urządzenia sterownicze tablic Dynamicznej Informacji Pasażerskiej montować należy w
szafach
sterowniczych
na
skrzyżowaniach.
Na zestaw sterowniczy składają się:
• Zasilacz DPP240 – należy zasilić z odrębnego obwodu 230VDC z zabezpieczeniem
przepięciowym
•
RouterBoard RB450 – podłączyć do switcha sieciowego oraz do serwera
lokalnego SLDIP i konwerterów TCP/RS. W przypadku instalacji powyżej 2
10
•
•
•
•
•
tablic na skrzyżowaniu umieścić dodatkowo switch powielający interfejsy
Ethernet 4 lub 8-mio wyjściowy.
SLDIP – komputer przemysłowy wysterowujący tablice, podłączyć do modułu
RB450,
Konwertery TCP/RS – podłączyć do RB450 (jeśli wymagane poprzez
dodatkowy switch).
Wszystkie powyższe urządzenia zasilić z zasilacza DPP240.
Przewody
transmisyjne
do
tablic
informacyjnych
zabezpieczyć
zabezpieczeniami przepięciowymi.
Obwody
zasilania
sieciowego
tablic
zabezpieczyć
wyłącznikami
nadprądowymi o charakterystyce zwłocznej typu B.
11
