INSTRUKCJA MONTAŻU KABINY PRYSZNICOWEJ
PIAZA
Przed przystąpieniem do montażu przeczytaj uważnie instrukcję oraz sprawdź zestaw
pod kątem kompletności i ewentualnych uszkodzeń. W razie problemów prosimy
skontaktować się ze sprzedawcą.

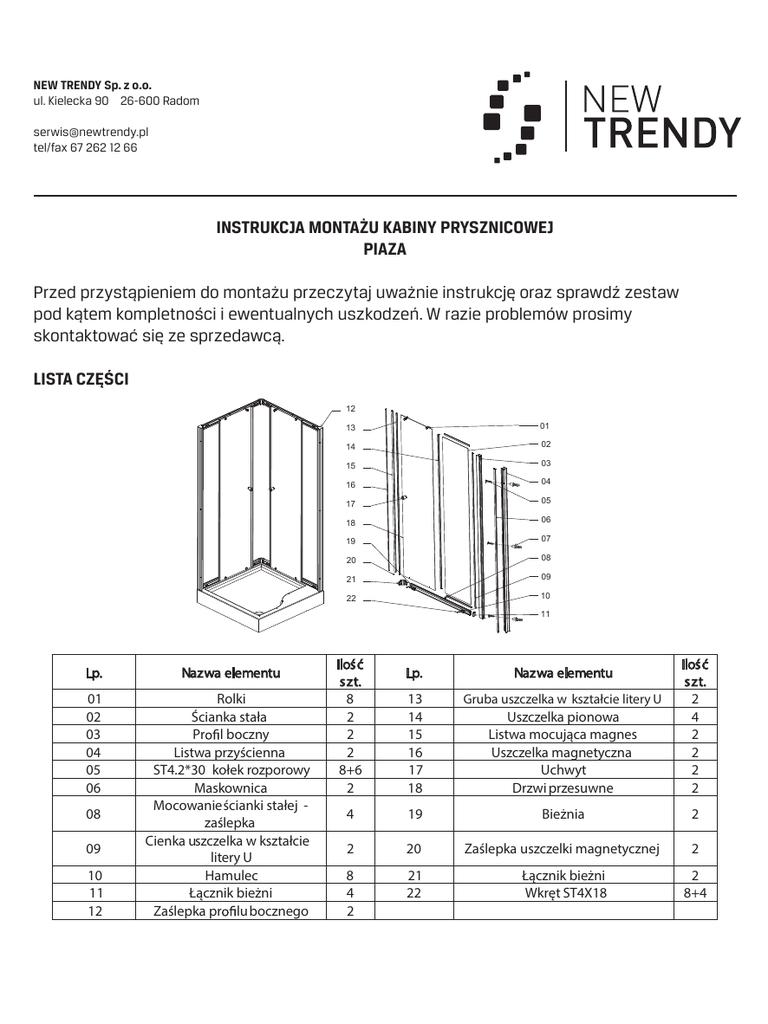

LISTA CZĘŚCI
12
13
01
14
02
15
03
16
04
17
05
18
06
19
07
20
08
21
09
22
10
11
Lp.
Nazwa elementu
01
02
03
04
05
06
Rolki
Ścianka stała
Pr l boczny
Listwa przyścienna
ST4.2*30 kołek rozporowy
Maskownica
Mocowanie ścianki stałej zaślepka
Cienka uszczelka w kształcie
litery U
Hamulec
Łącznik bieżni
Zaślepka pr lu bocznego
08
09
10
11
12
Ilość
szt.
8
2
2
2
8+6
2
Lp.
Nazwa elementu
13
14
15
16
17
18
Gruba uszczelka w kształcie litery U
Uszczelka pionowa
Listwa mocująca magnes
Uszczelka magnetyczna
Uchwyt
Drzwi przesuwne
Ilość
szt.
2
4
2
2
2
2
4
19
Bieżnia
2
2
20
Zaślepka uszczelki magnetycznej
2
8
4
2
21
22
Łącznik bieżni
Wkręt ST4X18
2
8+4
1. Postaw brodzik na ziemi i wypoziomuj go używając poziomicy. Zamontuj odpowiednio odpływ.
2. Wsuń zaślepkę ścianki stałej w szczelinę w bieżniach a następ nie zamocuj łączniki bieżni (a)
3. Po nałożeniu wąskiej uszczelki na pionową krawędź ścianki stałej, wsuń ściankę stałą w szczeliny w
bieżniach górnej i dolnej i zamocuj profil boczny.Użyj wkrętów 4.2x30 aby połączyć bieżnie i profil boczny
(b)
4. Połącz listwę mocującą magnes (15) z drzwiami przesuwnymi używając szerokiej uszczelki (13) i wsuń
magnes w odpowiednie miejsce w aluminiową listwę mocującą i zablokuj magnes za pomocą zaślepki
(20) (c)
5. Zamocuj rolki nadrzwiach przesuwnych
Rolki górne
Rolki dolne
Rolki dolne
6. Połącz elementy bieżni górnejza pomocą łącznika narożnego i wkrętów 4.2x10. (e)
7. Zmontowaną konstrukcję postaw na brodziku, ustaw pion na profilu bocznym, a bieżnie dolną dopasuj do
brodzika
8. Wywierć otwory i przymocuj kabinę za pomocą kołków rozporowych(f)
9. Zamocuj wkręty zabezpieczające wysuwanie się kabiny z profilu przyściennego
10. Drzwi przesuwne zamocuj w bieżniach i wyreguluj rolki w pionie
11. Przykręć uchwyty w drzwiach (g)
12. Zamocuj zaślepkę profilu pionowego(h) oraz hamulce na bieżniach (I)
13. Uszczelnij miejsce między bieżnią i brodzikiem oraz między ścianą i profilem pionowym za pomocą
silikonu
c
i
h
d
f
g
a
b
e
KONSERWACJA
Prosimy o czyszczenie aluminiowych powierzchni kabiny oraz szyb miękką szmatka używając nie żrących i nie
rysujących środków czyszczących. W celu zapewnienia prawidłowego działania rolek należy je raz w miesiącu
zabezpieczyć wazeliną sanitarną. Stosowani e środków nie zalecanych przez producenta i niewłaściwa
konserwacja rolek może narazić Państwa na utratę gwarancji.
Życzymy przyjemnego użytkowania naszego produktu
