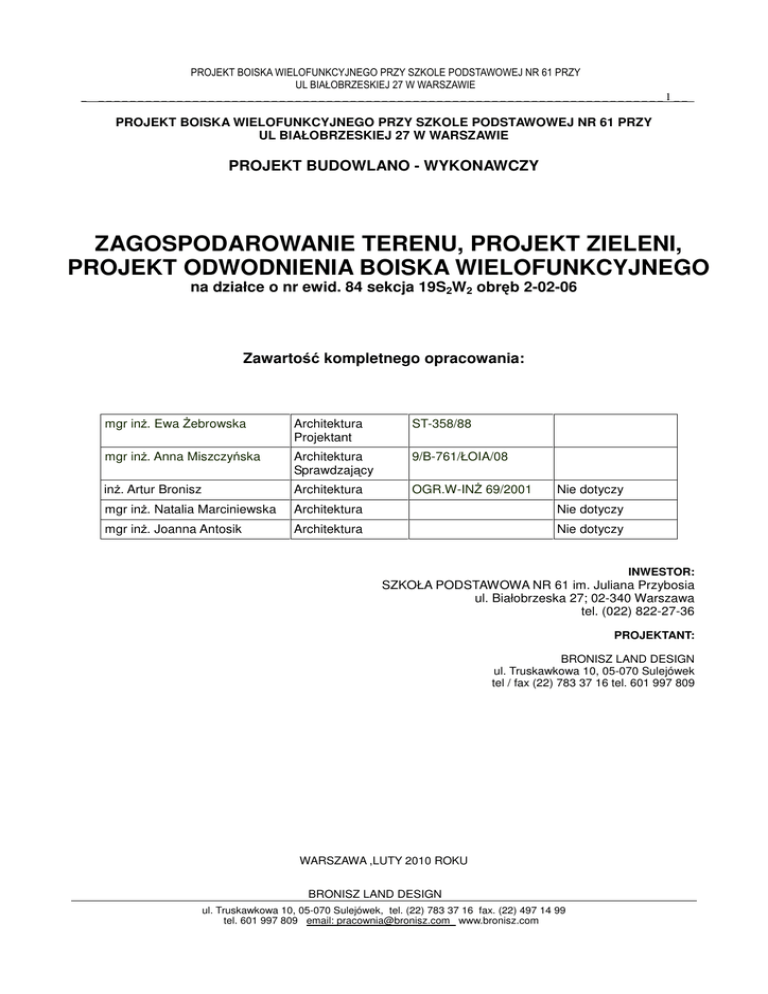

PROJEKT BOISKA WIELOFUNKCYJNEGO PRZY SZKOLE PODSTAWOWEJ NR 61 PRZY
UL BIAŁOBRZESKIEJ 27 W WARSZAWIE
________________________________________________________________________1__
PROJEKT BUDOWLANO - WYKONAWCZY
ZAGOSPODAROWANIE TERENU, PROJEKT ZIELENI,
PROJEKT ODWODNIENIA BOISKA WIELOFUNKCYJNEGO
na działce o nr ewid. 84 sekcja 19S2W2 obręb 2-02-06
Zawartość kompletnego opracowania:
mgr inż. Ewa Żebrowska
Architektura
Projektant
ST-358/88
mgr inż. Anna Miszczyńska
Architektura
Sprawdzający
9/B-761/ŁOIA/08
inż. Artur Bronisz
Architektura
OGR.W-INŻ 69/2001
mgr inż. Natalia Marciniewska
Architektura
Nie dotyczy
mgr inż. Joanna Antosik
Architektura
Nie dotyczy
Nie dotyczy
INWESTOR:
SZKOŁA PODSTAWOWA NR 61 im. Juliana Przybosia
ul. Białobrzeska 27; 02-340 Warszawa
tel. (022) 822-27-36
PROJEKTANT:
BRONISZ LAND DESIGN
ul. Truskawkowa 10, 05-070 Sulejówek
tel / fax (22) 783 37 16 tel. 601 997 809
WARSZAWA ,LUTY 2010 ROKU
BRONISZ LAND DESIGN
ul. Truskawkowa 10, 05-070 Sulejówek, tel. (22) 783 37 16 fax. (22) 497 14 99
tel. 601 997 809 email: [email protected] www.bronisz.com
_
________________________________________________________________________2__
SPIS ZAWARTOŚCI PROJEKTU BUDOWLANO - WYKONAWCZEGO:
- Oświadczenie projektantów o kompletności projektu
- Projekt budowlano - wykonawczy cześć opisowa
- Dokumenty formalno – prawne
- Projekt budowlano - wykonawczy część graficzna
BRONISZ LAND DESIGN
_
________________________________________________________________________3__
Oświadczenie Projektantów o sporządzeniu projektu, zgodnie z obowiązującymi przepisami i
normami oraz, że zostaje wydany w stanie kompletnym z punktu widzenia celu, któremu ma służyć
Oświadczamy, że projekt budowlano - wykonawczy boiska wielofunkcyjnego przy Szkole
Podstawowej nr 61 w Warszawie przy ul. Białobrzeska 27 został sporządzony zgodnie z obowiązującymi
przepisami i normami oraz, że zostaje wydany w stanie kompletnym z punktu widzenia celu, któremu ma
służyć.
mgr inż. Ewa Żebrowska
Architektura
Projektant
ST-358/88
mgr inż. Anna Miszczyńska
Architektura
Sprawdzający
9/B-761/ŁOIA/08
inż. Artur Bronisz
Architektura
OGR.W-INŻ 69/2001
mgr inż. Natalia Marciniewska
Architektura
Nie dotyczy
mgr inż. Joanna Antosik
Architektura
Nie dotyczy
Nie dotyczy
BRONISZ LAND DESIGN
_
________________________________________________________________________4__
NAZWA I ADRES OBIEKTU:
tel. (022) 822-27-36
INWESTOR:
tel. (022) 822-27-36
JEDNOSTKA PROJEKTOWA:
BRONISZ LAND DESIGN
ul. Truskawkowa 10, 05-070 Sulejówek
tel (22) 783 37 16, fax (22) 497 14 99, tel. kom. 601 997 809
BRONISZ LAND DESIGN
_
________________________________________________________________________5__
CZĘŚĆ GRAFICZNA PROJEKTU ZAWIERA:
Nr rysunku
CZES:PBW:01
CZES:PBW:02
CZES:PBW:03
CZES:PBW:04
CZES:PBW:05
CZES:PBW:06
CZES:PBW:07
CZES:PBW:08
CZES:PBW:09
CZES:PBW:10
CZES:PBW:11
CZES:PBW:12
CZES:PBW:13
CZES:PBW:14
CZES:PBW:15
Nazwa
Skala
PROJEKT ZAGOSPODAROWANIA TERENU - KOLORYSTYKA
1:250
PROJEKT ZAGOSPODAROWANIA TERENU
1:200
PROJEKT WYBURZEŃ
1:200
WIELOFUNKCYJNE BOISKO DO PIŁKI NOŻNEJ I SIATKOWEJ
1:150
PRZEKRÓJ PRZEZ NAWIERZCHNIĘ Z TRAWY SYNTETYCZNEJ
1:10
ZASADA FUNDAMENTOWANIA SŁUPKA DO SIATKÓWKI
1:10
PRZEKROJE POPRZECZNY PRZEZ NAWIERZCHNIE Z KOSTKI BETONOWEJ 1:10
OGRODZENIA I PIŁKOCHWYTY - RZUT
1:200
PIŁKOCHWYTY WYSOKOŚCI 4M - TYPOWE PRZESŁO
1:10
PROJEKT ODWODNIENIA BOISKA
1:200
SZCZEGÓŁ POŁĄCZENIA STUDNI ODPŁYWOWEJ
1:20
SYSTEM ROZSĄCZAJĄCY – SKRZYNKI I PERFOROWANE KANAŁY
SYSTEM ROZSĄCZAJĄCY – SKRZYNKI I PERFOROWANE - DETAL
SZCZEGÓŁ ODWODNIENIA LINIOWEGO
SYSTEM ROZSĄCZAJĄCY – SKRZYNKI I PERFOROWANE - DETAL
-
BRONISZ LAND DESIGN
_
________________________________________________________________________6__
SPIS TREŚCI:
1. Przedmiot inwestycji i lokalizacja
2. Istniejący stan zagospodarowania terenu z omówieniem przewidywanych w nim zmian
4. Projekt zieleni
5. Odwodnienie terenu
6. Wykaz materiałów
7. Informacje o terenie dotyczące wpisu do rejestru zabytków
8. Informacje o terenie dotyczące wpływu eksploatacji górniczej
9. Informacje o terenie dotyczące zagrożeń dla środowiska naturalnego i higieny i zdrowia użytkowników
BRONISZ LAND DESIGN
_
________________________________________________________________________7__
1. PRZEDMIOT INWESTYCJI I LOKALIZACJA
Przedmiotem opracowania jest projekt boiska wielofunkcyjnego przy Szkole Podstawowej nr 61 przy
ulicy Białobrzeskiej, mieszczącego się w Warszawie w Dzielnicy Ochota. Zakres opracowania oznaczono na
rysunku w skali 1:500 „Zagospodarowanie terenu”. Teren objęty opracowaniem pełni obecnie funkcję
rekreacyjną i sportową. Jest to teren zamknięty, przeznaczony tylko dla uczniów uczęszczających do szkoły.
Przedmiotem inwestycji jest modernizacja istniejącego terenu sportowego.
Na przedmiotowym terenie projektuje się następujące elementy zagospodarowania terenu:
− boisko do piłki nożnej i piłki siatkowej o nawierzchni z trawy syntetycznej,
− ścieżki piesze z kostki betonowej
− ogrodzenia pełniące rolę piłkochwytów
− szata roślinna terenu wzbogacona o powierzchni trawiastych
− wykonanie instalacji odwodnienia terenu boiska
Przewiduje się realizację wymienionych obiektów terenu opracowania w jednym lub kilku etapach.
2. ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU Z OMÓWIENIEM PRZEWIDYWANYCH W NIM
ZMIAN
2.1. PRZEZNACZENIE TERENU
Aktualnie teren opracowania przeznaczony jest pod cele sportowych. Istniejące zagospodarowanie
terenu to boisko na nawierzchni z mączki ceglanej
Ukształtowanie terenu nie jest zróżnicowane wysokościowo.
2.2. PLANOWANE ZMIANY ZAGOSPODAROWANIA TERENU
Planuje się następujące zmiany związane z projektowanym zagospodarowaniem terenu:
− uzupełnienie ciągów pieszych o utwardzone dojście do boiska
− powiększenie terenu boisk
−
−
wymiana części istniejącego ogrodzenia zewnętrznego
odwodnienie terenu boiska wielofunkcyjnego
2.3. ELEMENTY PRZEZNACZONE DO LIKWIDACJI
Likwidacja fragmentu istniejących ciągów pieszych:
− nawierzchnia z mączki ceglanej - 438 m2
− nawierzchnia istniejącego chodnika z kostki betonowej - 15,5m2
Likwidacja innych elementów:
− ogrodzenie przęsłowe – 63,24mb
− Zieleń
− drzewa przeznaczone do usunięcia – 10egz.
− krzewy – 30,00m2
nr
elementu
powierzchnia
[m2] lub
długość [mb]
opis elementu
N1
63,24mb
Ogrodzenie przęsłowe na podmurówce
N2
438m2
Nawierzchnia boiska z mączki ceglanej
uwagi
Wraz z krawężnikami
BRONISZ LAND DESIGN
_
________________________________________________________________________8__
3. SZCZEGÓŁOWE INFORMACJE DOTYCZĄCE ZMIAN ZAGOSPODAROWANIE TERENU
3.1 Boisko wielofunkcyjne do piłki nożnej i siatkówki
Boisko wielofunkcyjne do gry w piłkę nożną i siatkówkę zostało zaprojektowane jako obiekt terenowy.
Przeznaczone jest do prowadzenia zajęć z wychowania fizycznego uczniów gimnazjum w ramach zajęć
dydaktycznych oraz pozalekcyjnych zajęć grupowych pod opieką nauczyciela.
Boisko wielofunkcyjne zaprojektowano o nawierzchni z trawy syntetycznej. Wspomniana nawierzchnia
spełnia warunek zapobiegania urazom w trakcie wykonywania ćwiczeń sportowych. Ze względów
bezpieczeństwa użytkowników należy stosować produkty mające wszelkie możliwe dopuszczenia do
stosowania w budownictwie oraz certyfikaty jednostek zajmujących się dopuszczeniami produktów do
stosowania w budownictwie związanym ze sportem.
Boisko ogrodzone jest czterometrowymi piłkochwytami, a przestrzeń pomiędzy boiskiem wielofunkcyjnym.
Wymiar boiska do piłki nożnej wynosi 31,00x20,74m. Zaprojektowano wybiegi o szerokości 158cm. Zaleca
się stosowanie bramek systemowych o szerokości 300cm i wysokości 200cm.
Wymiary pól gier w piłkę siatkową przyjęto zgodnie z wytycznymi rozgrywania zawodów i gier zespołowych.
Boisko do siatkówki 7x14m. Lokalizacja słupków zgodnie z rysunkami. Otwory dla ruchomych słupków
naciągu siatki do gry w piłkę siatkową należy zaślepić systemowymi rozwiązaniami. Rozliczenia pól, linii
etc. zgodnie z wytycznymi rozgrywania poszczególnych dyscyplin.
Wymiar pola gry w piłkę nożną : 31,00x20,74m, powierzchnia : 642,94m2
Wymiar pola gry w piłkę siatkową : 7,00x14,00m, powierzchnia : 98,00m2
Wymiar całkowity boiska wraz z polem bezpieczeństwa: 34,16x23,90m, powierzchnia : 816,42m2
Kolor nawierzchni – zielony
Kolor linii boiska do piłki nożnej – biały (linie wprasowywane)
Kolor linii boiska do piłki sitkowej – czerwony (linie wprasowywane)
3.2 Wyposażenie obiektów sportowych
• wyposażenie sportowe:
o
bramki do piłki nożnej – 2 egz.
o
słupki do naciągu siatki (piłka siatkowa) – 2 egz. (ruchome)
Materiały zastosowane w robotach muszą być fabrycznie nowe i stosowane zgodnie z przeznaczeniem, dla
którego zostały wyprodukowane, zaś wykonawstwo powinno odpowiadać zasadom sztuki budowlanej.
Wszystkie materiały wykorzystywane do realizacji robót powinny być fabrycznie nowe. Za wszystkie
wbudowane materiały i urządzenia odpowiedzialność ponosi Wykonawca.
Wyposażenia boisk do piłki nożnej
- Bramki do piłki nożnej stalowe 2,00 x 3,00 m z łukami składanymi, wykonane z cienkościennego profilu
stalowego, certyfikat bezpieczeństwa „B”, siatki do piłki nożnej z piłkochwytem (wykonane z prolipropylenu,
grubość splotu 4 mm. Krawędź oczka 10 cm. Głębokość siatki: góra 80 cm, dół 100 cm
Wyposażenia boisk do siatkówki
- Słupki do siatkówki stalowe cynkowane ogniowo, wielofunkcyjne z płynną regulacją wysokości, certyfikat
bezpieczeństwa „B”
- Tuleje montażowe słupka wielofunkcyjnego demontowanego zamocowana w fundamencie betonowym,
- Siatka do siatkówki z antenką, wzmocniona taśmą z certyfikatem bezpieczeństwa „B”
3.3 Nawierzchnie sportowe - nawierzchnia z trawy syntetycznej
Na boisku wielofunkcyjnym do piłki nożnej oraz siatkówki zaprojektowano nawierzchnię z trawy syntetycznej.
Spadki 0,5% terenu na zewnątrz boisk w kierunku odwodnienia liniowego.
BRONISZ LAND DESIGN
_
________________________________________________________________________9__
1. Charakterystyka nawierzchni:
PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA
Trawa syntetyczna jest trzecią generacją sztucznych traw zasypywanych piaskiem i granulatem
gumowym, co pozwala na osiąganie wysokiego poziomu amortyzacji wstrząsów. System ten jest stosowany
bez dodatkowych mat elastycznych.
• Kolorystyka: zielony jasny, zielony-sosnowy lub dwukolorowa.
•
Akcesoria: linie boisk:(50,75,100 mm szerokości) dostępne w rolkach 50 mb kolory: biały i czerwone
Wykładzina typu trawa syntetyczna przeznaczona jest do wykonywania nawierzchni sportowych na
otwartej przestrzeni obiektów sportowych.
Wykładzinę ułożoną i zamocowaną zgodnie z instrukcją producenta należy zasypać suszonym i
sortowanym piaskiem kwarcowym oraz granulatem gumowym wg, poniższego zestawienia:
Minimalne wymogi w stosunku do nawierzchni sportowej typu trawa syntetyczna są następujące:
•
•
•
•
•
•
•
•
•
•
•
typ włókna: 100 % polietylen, monofilowe łączone
skład chemiczny włókna: 100 % Polietylen
podkład trawy poliuertan
ciężar włókna: min. 9 200 Dtex.
grubość włókna min. 100 micron
wysokość włókna: min.15 mm,
gęstość splotów / szwów: min. 56 000/m2
ilość włókien: min. 112 000/ m2
ciężar całkowity nawierzchni: min. 2 760 gr/m2
kolor nawierzchni: zielony
wypełnienie: piasek kwarcowy w ilości wg wytycznych producenta trawy
Zamawiający żąda złożenia następujących dokumentów w celu potwierdzenia parametrów technicznych
oferowanej trawy syntetycznej.
−
w momencie odbioru - aprobata techniczna ITB , lub rekomendacja techniczna ITB.
−
w momencie składania oferty atest PZH ( lub dokument równoważny ) dla oferowanej
nawierzchni
−
autoryzacja producenta trawy syntetycznej, wystawiona dla Wykonawcy na realizowaną
inwestycję wraz z potwierdzeniem gwarancji udzielonej przez jej producenta
WŁAŚCIWOŚCI TECHNICZNO – UŻYTKOWE.
Wykładzina wykonana ze źdźbeł i warstwy podkładowej. Źdźbła stanowią pęczki włókien, które tworzą
barwną warstwę wierzchnią, imitującą trawę. Warstwę podkładową stanowi część włókien, wpleciona na
siatkę (tkaninę) z tworzywa sztucznego i razem z siatką zatopiona w poliuretanie. W warstwie podkładowej,
oprócz siatki znajduje się dodatkowa warstwa wzmacniająca. Grubość warstwy podkładowej wynosi min. 2
mm. Warstwa ta ma czarną barwę i szorstką fakturę. O ile istnieje taka potrzeba w wykładzinie może być
wykonana linia odznaczającą się barwą.
CHARAKTERYSTYKA PODŁOŻA.
Podłoże, na którym ma być układana wykładzina powinno być przygotowane zgodnie z instrukcje
producenta i powinno być suche, równe, pozbawione zanieczyszczeń, mocne i stabilne.
W przypadku gdy podłoże stanowi grunt konieczne jest wykonanie warstwy nośnej i wyrównawczej z
kruszywa o odpowiedniej granulacji oraz systemu odprowadzenia wody.
Konstrukcja podbudowy:
− Trawa syntetyczna wysokości włosa trawy - min. 15 mm
− kruszywo łamane 0- 4 mm - gr. 5,0 cm
− kruszywo łamane (kruszone) stabilizowane mech. 4-31,5 mm lub 4-25 mm - gr. 20
cm
BRONISZ LAND DESIGN
_
________________________________________________________________________10__
− piasek zagęszczony - gr. 22 cm
− geowłóknina
− drenaż w obsypce z kruszyw płukanych 8 -16 mm
− grunt rodzimy
Nawierzchnia boiska obramowana będzie betonowym obrzeżem 8 x 30 cm na ławie betonowej. Wody
opadowe odprowadzane będą poprzez drenaż wgłębny do zbiornika chłonnego.
GENERALNE ZASADY KONSERWACJI I UZYTKOWANIA NAWIERZCHNI ZE SZTUCZNEJ TRAWY.
ZASADY OGÓLNE
Aby utrzymać walory estetyczne, przydatność do gry i parametry bezpieczeństwa boiska, właściciel obiektu
musi dbać, aby na nawierzchni nie pojawiały się wyrastające rośliny ani inne elementy jak np. kamienie,
gruz, liście, śmieci itp.
Częste szczotkowanie nawierzchni czy odkurzanie za pomocą dmuchawy usuwa gromadzące się
zanieczyszczenia, które pochodzą z: naturalnego użytkowania (np. pył polietylenowy), gry (np. sznurówki,
bandaże), zaśmiecania dokonywanego przez widzów (np. niedopałki papierosów, kapsle) i
zanieczyszczonego powietrza (np. sadza, spaliny).
Jesienią spadające liście muszą być dokładnie usuwane z powierzchni boiska; w przeciwnym wypadku
mogą gnić - rozkładać się ułatwiając w ten sposób wegetację mchom czy nawet chwastom. Jako środek
zapobiegawczy zaleca się wykonanie raz w roku zabiegów chwastobójczych. Dużo łatwiej jest zapobiegać
pojawieniu się chwastów niż próbować je usuwać, gdy już się pojawią i zapuszczą korzenie.
Większe zanieczyszczenia, śmieci mogą być wyczesywane i zbierane za pomocą specjalnej maszyny:
szczotka obrotowa i pojemnik na śmieci. Do konserwacji można również używać dmuchawę do liści, pod
warunkiem, że siła nadmuchu jest precyzyjnie ustawiona – nie powoduje przemieszczeń zbyt dużych ilości
granulatu gumowego oraz, że dysza dmuchająca ustawiona jest poziomo w stosunku do podłoża i podmuch
nie powoduje zbyt dużego zagęszczenia (ubicia) granulatu gumowego. W większości przypadków osoby
odpowiedzialne z utrzymanie boiska nie muszą się martwić o dosypki granulatu gumowego. Po dokonaniu
prawidłowej instalacji nawierzchni granulat gumowy jest “zamknięty” przez włókna trawy, więc ewentualne
dosypki zdarzają się rzadko lub dotyczą jedynie niewielkich obszarów boiska.
PROGRAM KONSERWACJI
−
−
−
−
−
−
−
−
Włókna trawy nie powinny wystawać powyżej 2 mm z piasku kwarcowego.
Zastosowany piasek tj. jego granulacja, zawartość krzemionki (SiO2) musi być
zgodny z kartą techniczną danego typu trawy.
Po pierwszej instalacji przez 6 tygodni należy, co najmniej raz w tygodniu
przeszczotkować całe boisko.
Opadające liście, papierki i inne zanieczyszczenia należy po lub przed
użytkowaniem z boiska zebrać.
Uzupełnienie piasku. Piasek należy uzupełnić za każdym razem, jeśli włókna trawy
wystają więcej niż 2 mm. Należy zwrócić uwagę n przesuwanie się piasku w
miejscach użytkowania o większym natężeniu tj. np. linia serwisowa, pole bramkowe
itp. Należy wówczas szczotką nylonową przemieścić piasek w miejsce gdzie
nastąpił ubytek.
Odklejanie się trawy na łączeniach. Jeśli takie zjawisko wystąpiło należy
niezwłocznie zwrócić się o dokonanie naprawy przez serwis firmy instalacyjnej.
Należy stosować wyłącznie klej PU. W miejscach naprawy należy zastosować
szerszą taśmę (geowłókniny) np. 40-45 cm
Opady śniegu, temperatury poniżej zera. Boisko może być użytkowane w
temperaturach poniżej 0°C. Oczywistym jest, że nawierzchnia będzie wówczas
znacznie twardsza, a także bardziej śliska. Zalecane jest, aby śnieg z boiska nie był
usuwany w sposób mechaniczny z obawy na możliwe uszkodzenia nawierzchni, a
zwłaszcza linii boisk. Możliwe jest ręczne odgarniecie śniegu lub odczekanie na jego
naturalne stopnienie.
Zabrania się używania w obrębie boiska jakichkolwiek jakichkolwiek źródeł ognia,
BRONISZ LAND DESIGN
_
________________________________________________________________________11__
−
−
−
np. palenia papierosów.
Instalacja na nawierzchni jakichkolwiek urządzeń typu: podium. podłogi taneczne
jest zabroniona.
Zakazuje się wjazdu na. nawierzchnię ze sztucznej trawy: rowerów, motorów i
innych pojazdów mechanicznych z wyłączeniem na specjalistyczne pojazdy do
konserwacji i czyszczenia, których obciążenie kół nie przekracza 500 kg
Malowanie linii farbami lub znakowanie plastrami jest zabronione".
3.4 Drobne formy architektoniczne
3.2.2 Ławki
Projekt przewiduje posadowienie ławek i koszy w części północno-zachodniej części terenu opracowania
przy boisku
Ławki:
długość 1800 mm,
szerokość 800 mm
wysokość 450 mm,
kształtownik ze stali kwasoodpornej w kolorze szarym
siedzisko jesion, modyfikowany termicznie
3.5 Charakterystyka ciągów komunikacyjnych
Na przedmiotowym terenie przewiduje się budowę ciągu komunikacji pieszej z kostki betonowej
Ciągi piesze – kostka betonowa o gr. 6cm bez frezu. Ciągi piesze wykonane są z kostki betonowej o gr. 6cm
(gr. nawierzchni 26cm)
Układ warstw w nawierzchni:
- 6cm - kostka betonowa ,
- 10 cm – podsypka piaskowa
- 10 cm – pospółka,
- grunt rodzimy.
Obrzeże ciągów pieszych stanowi obrzeże betonowe o wym. 30x8 cm (zaokrąglone), ułożone na warstwie z
podsypki piaskowo-cementowej.
W celu ułatwienia odpływu wód z powierzchni ciągów pieszych zastosowano spadek poprzeczny 2% w
kierunku terenów pokrytych roślinnością.
Kolorystyka: projekt przewiduje użycie koloru szarego.
3.6 Ogrodzenia
Projekt przewiduje wykonanie piłkochwytów o wysokości 4,03m o długości łącznej 63,24mb.
Piłkochwyty wysokości 4,03m
Zakłada się na przedmiotowym terenie wykonanie ogrodzeń pełniących rolę piłkochwytów w celu
bezpieczeństwa i zabezpieczenia terenów przyległych przed przypadkowym zniszczeniem elementów po
uderzeniu piłką zaprojektowano piłkochwyty z paneli systemowych. Rozmieszczenie piłkochwytów przy
boisku według rysunków.
• Przewiduje się wykonanie ogrodzeń na fundamentach punktowych
Segment ogrodzenia panelowego składa się z panela dolnego o wymiarach oczek 200 x 50 mm i górnego o
wymiarach oczek 200 x 100 mm. Panele wykonane z ocynkowanych drutów 5mm malowanych metodą
proszkową (grubość powłoki min. 100 mikrometrów.)
- panel dolny - system paneli,
•
wysokość paneli wynosi
o na murku 1,78 m
BRONISZ LAND DESIGN
_
________________________________________________________________________12__
•
o na fundamencie punktowym 2,03m
oczka paneli o wymiarze 200 x 50 mm.
- panel górny - systemu paneli,
•
•
wysokość paneli wynosi 2,03m
oczka paneli o wymiarze 200 x 100 mm.
- Panele instalowane są do przedniej strony słupka za pomocą złączek i śrub hakowych.
Słupki o długości 4,80 m zalane w fundamencie muru na głębokość 0,70 m.
Słupy o przekroju prostokątnym wyposażone są w plastikowe wkładki dźwiękochłonne. Mocowanie za
pomocą specjalnych klipsów (uchwyty na słupie, ułatwiają instalowanie paneli). Panel mocuje się do słupa
przy pomocy dostosowanych stalowych złączek.
Panele kolor zielony (RAL 6005).
Słupy kolor zielony (RAL 6005)
Stalowe złączki kolor zielony (RAL 6005)
4 PROJEKT ZIELENI
Projekt przewiduje powierzchnie trawiaste przy projektowanym boisku wielofunkcyjnym. Ze względu na
powierzchnię opracowania oraz charakterystykę miejsca przewiduje się wykonanie trawnika metodą z
siewu. Zakłada się, iż docelowo projektowany trawnik będzie odporny na deptanie przez użytkowników
oraz lokalne zacienienia.
4.1. Harmonogram prac.
−
−
−
−
−
−
Zdjętą wierzchnią warstwę gleby urodzajnej należy zabezpieczyć do czasu zakończenia budowy aby
rozplantować ją w miejsca przeznaczone pod nowe nasadzenia szaty roślinnej oraz trawników.
Przed przystąpieniem do prac budowlanych zabezpieczyć należy drzewa narażone na uszkodzenia.
Sadzenie nowych roślin należy dokonać po zakończeniu wszelkich prac budowlanych na terenie
przeprowadzanej inwestycji oraz po odpowiednim przygotowaniu terenu
Po wykonaniu nasadzeń należy obsypać miejsca nasadzeń 5 cm warstwą kory sosnowej
Po wykonaniu nasadzeń drzew należy zabezpieczyć je po przez wzmocnienie trzema palikami
drewnianymi połączonymi z drzewkiem taśmą elastyczną
Miejsca przeznaczone pod lokalizację ławek oraz koszy należy wykonać z nawierzchni żwiru
rzecznego na geowłókninie
4.2.Pielęgnacja
Trawnik
Kolejnym projektowanym elementem roślinnym są trawniki, zlokalizowane na obszarze całego
opracowywanego terenu. Przewiduje się wykonanie trawników z siewu, mieszanką traw odpornych na
intensywne użytkowanie.
Przygotowanie mieszanki
Stosowanie mieszanek traw wynika z konieczności uzupełnienia braków pewnych cech jednego gatunku
przez wprowadzenie innego, żaden bowiem ze znanych gatunków traw nie ma wszystkich cech, które mogą
zapewnić trwałości i właściwy wygląd. Ustalając liczbę nasion przypadających na jednostkę powierzchni
2
przyjmuje się, że na jedno nasienie powinna przypadać powierzchnia 1 cm .
Zakłada się iż teren trawiasty będzie użytkowany w sposób intensywny i dlatego spełniać powinien
najwyższe normy wysiewu.
Wysiewana liczba nasion powinna być większa od ustalonej teoretycznie ponieważ nie wszystkie nasiona
zdolne są do kiełkowania oraz dlatego że wśród nich mogą znajdować się zanieczyszczenia.
Projektowana mieszanka
BRONISZ LAND DESIGN
_
________________________________________________________________________13__
Życica trwała
-35%
Kostrzewa czerwona rozłogowa
-35%
Kostrzewa czerwona kępowa
-10%
Kostrzewa owcza
-10%
Wiechlina łąkowa
-10%
Norma wysiewu dla mieszanki wynosi 25g/m
2
Pora siewu
Przed przystąpieniem do siania należy na przeznaczone miejsca pod trawnik nanieść odpowiednią ilość
ziemi urodzajnej (10 cm) wcześniej zabezpieczonej przed rozpoczęciem prac budowlanych. Sprzyjające
warunki do wysiewania nasion traw występują w okresie wiosennym do końca maja lub w okresie przełomu
lata i jesieni od połowy sierpnia do końca września.
Każda inna pora może wpływać negatywnie na kiełkowanie nasion przede wszystkim ze względu na ryzyko
suszy.
Czynności pielęgnacyjne w pierwszym roku po założeniu trawnika:
Pielęgnacja trawników w pierwszym roku polega na uwałowaniu lekkim wałem powierzchni trawnika, gdy
wysokość trawy osiągnie 5-8 cm wysokości. Celem tego wałowania jest wyrównanie powierzchni gleby, na
której najczęściej powstają niewielkie nierówności. Wałowanie to należy przeprowadzać, kiedy gleba jest
umiarkowanie wilgotna (plastyczna). Po 2-3 dniach od wałowania należy wykonać pierwsze koszenie
skracając tylko końce liści o 1,5- 2cm. Do tego celu należy używać kosiarek bębnowych o bardzo ostrych
nożach. Koszenie powinno być regularne, (gdy trawa osiągnie 8 cm wysokości). Pojawiające się na trawniku
chwasty trwałe w pierwszym okresie należy usuwać ręcznie. Stałe koszenie w znacznym stopniu osłabia ich
wzrost. Po 3 miesiącach wzrostu traw bardzo korzystne jest rozsianie na powierzchni trawnika torfu w ilości
2-3 kg/m2. Ta niewielka ilość ściółki ma bardzo korzystne działanie zwłaszcza w okresie suszy letniej i
przyczynia się do lepszego krzewienia się traw i wytwarzania rozłogów. Po każdym koszeniu pozostaje na
powierzchni trawnika mniejsza lub większa ilość trawy skoszonej. Należy ja zebrać, ponieważ powoduje ona
żółkniecie trawnika i może być przyczyna gnicia liści. Pamiętać należy również o aeracji.
Czynności bieżące:
Koszenie trawnika:
koszenie trawnika 1 raz w tygodniu:
na wysokość 4 cm (strefa słoneczna)
na wysokość 6 – 7 cm (strefa zacieniona)
Ostatnie koszenie należy wykonać tuż przed nadchodzącą zimą, ale nie później niż do końca października
usuwanie chwastów w trawniku
nawożenie trawnika – 2 – 3 – krotnie, najpóźniej do końca lipca
co 2-3 lata wykonać analizę gleby
nawożenie azotowe – 100 do 250 kg/ha/rok (ostatnie nawożenie – koniec sierpnia), wstrzymać
nawożenie azotowe w trakcie suszy
nawożenie fosforowe i potasowe jesienią – wg. analizy gleby
nawożenie trawnika – wrzesień – nawozem jesiennym
wapnowanie co 3-4 lata wg. analizy gleby
5. ODWODNIENIE BOISK
5.1. Drenaż
Wody deszczowe przesiąkające przez nawierzchnię z trawy syntetycznej (boisko do piłki nożnej) będą
zbierane w warstwie z materiału mineralnego pochodzenia naturalnego, nielasującego się do drenów.
Zastosowano drenaż „jodełkowy” z przewodem zbierającym. Rozstaw drenów przyjęto 5,0 m.
BRONISZ LAND DESIGN
_
________________________________________________________________________14__
Drenaż z rur częściowo ssących RAUDRIL I z uformowaną mufą ze szczelinami rozmieszczonymi w
o
zakresie 220 na wierzchołku rury. Całkowita długość rur drenarskich wynosi 129,70 m. W zamkniętej dolnej
części następuje odprowadzenie wody. Rura drenarska RAUDRIL będzie znajdować się w warstwie
piaskowo - żwirowo i żwiru grubego o frakcji do Φ 32 mm na warstwie wyrównawczej bez kamieni.
Rury drenarskie będą odprowadzane do zbieraczy φ200 PVC o długości 42 mb ułożonych wzdłuż krótszych
boków boiska.
Rury drenarskie w punkach S1÷S10 będą zaślepione.
Na zbieraczu zaprojektowano studzienki systemowe RAUDRIL 315 z niezbędnymi króćcami, redukcjami i
zaślepkami, pokrywami.
5.2. Odwodnienie liniowe
Wzdłuż boiska piłki nożnej zaprojektowano odwodnienia liniowe typu HAURATON RECYFIX STANDARD
150 z rusztem kratowym ze stali ocynkowanej MW 30/30 klasy B125 o łącznej długości 56,0m i studzienek
odpływowych w ilości 4 sztuk. Korytka należy montować na podbudowie betonowej z betonu C 20/25 wg rys.
szczegółowego.
5.2SKRÓCONE WYTYCZNE REALIZACJI BUDOWY
- Wykopy wykonywać jako wąskoprzestrzenne, oszalowane wypraskami stalowymi układanymi poziomo.
- Studzienki kanalizacyjne wykonać zgodnie z normą PN-B-10729.
- Zagęszczanie zasypki nad rurami prowadzić zgodnie z wytycznymi producenta rur.
- Całkowita wymiana gruntu – zasypka piaskiem niejednorodnym warstwami co 20 cm, doprowadzając grunt
do maksymalnego zagęszczenia wg PN-83/B-8836-02.
- Przewody należy układać na podsypce z piasku gr 20 cm.
- Roboty wykonywać zgodnie z „Warunkami technicznymi wykonania i odbioru sieci kanalizacyjnych” COBRTI INSTAL oraz wytycznymi producentów rur i urządzeń..
- Wszelkie wyroby zastosowane przy wykonywaniu robót odwodnieniowych muszą posiadać niezbędne
atesty, certyfikaty i aprobaty techniczne.
- W projekcie podane urządzenia konkretnych producentów są wskazani, jako przykładowi. Dopuszcza się
stosowanie urządzeń innych producentów o ile ich wyroby będą spełniały warunki techniczne, hydrauliczne i
wytrzymałościowe.
5.3. ZESTAWIENIE ELEMENTÓW:
długość odwodnienia liniowego – 68,5mb
długość zbieraczy φ200 PVC – 42mb
długośc rur drenarskich RAUDRIL φ100 – 129,7mb
długość rur PE fi 160 - 1,60
długość rur PE fi 200 – 68,33mb
ilość studzielek - 11 szt
ilość kratek rozszączających - 8szt.
5.4. OBLICZENIA ILOŚCI WÓD OPADOWYCH
Ilość wód opadowych dla poniższych założeń wyniesie:
- natężenie deszczu miarodajnego, t=15 min qj= 130 l/sxha.
Ilość wody deszczowej wyliczono na podstawie wzoru:
Q=F*q* Ψ*φ
gdzie:
Q – ilość wod opadowych w l/s
φ - współczynnik opóźnienia odpływu – 0,9
F – powierzchnia zlewni w ha
q – natężenie deszczu miarodajnego przy t=15 min = 130 l/s
Ψ – współczynnik spływu:
0,25 dla boiska z trawy syntetycznej przepuszczalnej
1,0 dla powierzchni chodnika
n – współczynnik szorstkości = 0,9
Odwadniana powierzchnia boiska do piłki nożnej F1=768,0 m2 – nawierzchnia z trawy piłkarskiej
przepuszczalnej, współczynnik spływu Ψ1= 0,25
BRONISZ LAND DESIGN
_
________________________________________________________________________15__
Q1=F*q* Ψ*φ
F1=0,077ha
Q1=0,077*0,25*130*0,9=2,25 l/s
Odwadniana powierzchnia chodnika F2=6,5 m2 – nawierzchnia z kostki brukowej, współczynnik spływu Ψ2=
1,0:
Q2=F*q* Ψ*φ
F2=0,0007ha
Q2=0,0007*0,5*130*0,9=0,04 l/s
Całkowita ilość wód opadowych odprowadzanych do skrzynek rozsączających będzie wynosić:
Q=Q1+Q2=2,25+0,04= 2,65 l/s
Ilość wód opadowych dla deszczu trwającego 15 min odprowadzanych w grunt wyniesie:
V = Qx60x15 = 2,65x60x15 = 2385 l = 2,385 m3
Wartość ta jest mniejsze od 5 m3/d, a zatem zgodnie z Prawem Wodnym § 36 pkt. 3 „..jest to zwykłe
korzystanie z wód…” i nie jest wymagany operat wodno - prawny.
Wody deszczowe będą zagospodarowane poprzez system rozsączający DRAINFIX®TWIN. Zaprojektowano
8 skrzynek ułożonych w jednej warstwie. W części wschodniej zaprojektowano 2 skrzynki a zachodniej 6.
Skrzynki będą obsypane żwirem płukanym o granulacji od 8/16 do 16/32. Skrzynki z warstwą żwiru będą
zabezpieczone geowłókniną o gęstości 320 g/m2.
Przy projektowanym zdroju ulicznym zaprojektowano wpust, z którego woda będzie odprowadzana do
systemu chłonnego – 1 skrzynki DRAINFIX®TWIN.
Zaprojektowano system rozsączający w grunt. Ilość i rodzaj elementów zastosowanych do tego rozwiązania
uwzględnia niekorzystne warunki gruntowe, jakie są na omawianym terenie.
Część wód opadowych z dachu będzie odprowadzona do systemu DRAINFIX TWIN zlokalizowanych w
terenach zielonych.
Ilość wód odprowadzana do poszczególnych systemów rozsączających:
Z powierzchni boiska oraz kostki betonowej Q1/2=2,65 l/s,
co odpowiada 8 elementom retencyjnym.
Skrzynki będą obsypane żwirem płukanym o granulacji od 8/16 do 16/32. Skrzynki z warstwą żwiru będą
zabezpieczone geowłókniną o gęstości 320 g/m2.
6. WYKAZ MATERIAŁÓW
- powierzchnia nawierzchni:
- trawa syntetyczna – 816,42m2
- nawierzchnia z kostki betonowej 6x10x20 – 6,5m2
- obrzeże betonowe przy chodniku– 8,6mb
- powierzchnia zieleń
Łączna powierzchnia trawnika - 532m2
- Wyposażenie:
− ławki 4 egz.
− wyposażeni sportowe:
− bramki do piłki nożnej –2 egz.
− słupki do naciągu siatki (piłka siatkowa) – 2 egz.(ruchome)
− ogrodzenia
− łapacze (h=4m na fundamentach punktowych - 63,24mb
− ilość słupków i fundamentów– 27 szt
BRONISZ LAND DESIGN
_
−
________________________________________________________________________16__
inne
−
−
panele typowe wys łącznej 4m- 24sztuki
panele wynikowe wys łącznej 4m- 1szt o szerokości 1m, 1 szt o szerokości 2m
−
−
−
krawężnik betonowy 8x30cm wzdłuż krótszych krawędzi boiska– 47,8mb
odwodnienie liniowe na ławie betonowej – 68,5mb
obrzeże betonowe przy chodniku– 8,6mb
7. INFORMACJE O TERENIE DOTYCZĄCE WPISU DO REJESTRU ZABYTKÓW
Przedmiotowy teren nie leży w strefie ochrony konserwatorskiej.
8. INFORMACJE O TERENIE DOTYCZĄCE WPŁYWU EKSPLOATACJI GÓRNICZEJ
Przedmiotowy teren nie leży w strefie wpływu eksploatacji górniczej.
9. INFORMACJE O TERENIE DOTYCZĄCE ZAGROŻEŃ DLA ŚRODOWISKA NATURALNEGO I
HIGIENY I ZDROWIA UŻYTKOWNIKÓW
9.1. Informacje podstawowe
Planowana inwestycja nie wpływa negatywnie na środowisko naturalne. Nie przewiduje się emisji
szkodliwych substancji do środowiska naturalnego podczas użytkowania obiektów. Nie przewiduje
się również przekraczających dopuszczalnych poziomów hałasu podczas eksploatacji.
9.2. Zagadnienia bhp
Projektowany obiekt spełnia wymogi bezpieczeństwa i zdrowia użytkowników. Nie przewiduje się
zmian wysokości terenu niebezpiecznego dla użytkowników zespołu.
9.3. Dostęp dla osób niepełnosprawnych
Wejście dla osób niepełnosprawnych na teren obiektu bez pokonywania barier.
9.4 Zabezpieczenie potrzeb higieniczno – sanitarnych użytkowników
Szczegóły do uzgodnienia między inwestorem a oferentem po zakończaniu prac budowlanych.
9.5 Wywóz odpadków stałych
Przewiduje się wywóz odpadów stałych przez służby komunalne miejskie.
9.6 Sposób spełnienia wymagań, o których mowa w art. 5 ust. 1 ustawy prawo budowlane
Projektowane obiekty budowlane wraz ze związanymi z nim urządzeniami budowlanym respektują
zasady określone w art. 5 ust. 1 ustawy Prawo budowlane w następujący sposób:
wymagania sposób spełnienia
1
wymagania
spełnia wymagania
podstawowe dotyczące:
bezpieczeństwa konstrukcji
sposób spełnienia
bezpieczeństwa pożarowego
Bezpieczeństwo
konstrukcji:
zastosowane
rozwiązania
projektowe
dotyczące konstrukcji
obiektów gwarantują bezpieczeństwo zarówno
użytkowników, jak i osób trzecich. Bezpieczeństwo
konstrukcji
podczas
eksploatowania
obiektów
realizowane będzie poprzez przestrzeganie zapisów
dotyczących możliwości obciążeń konstrukcji przez
użytkowników oraz obsługę obiektów.
Bezpieczeństwo
pożarowe:
na
etapie
prac
projektowych przewidziano problematykę związaną z
bezpieczeństwem
pożarowym
obiektu.
Bezpieczeństwo pożarowe podczas eksploatowania
obiektu realizowane będzie poprzez przestrzeganie
przepisów ochrony przeciwpożarowej obiektów przez
użytkowników oraz obsługę. Opis zapewnienia
bezpieczeństwa pożarowego znajduje się w opisie
zabezpieczeń pożarowych (w niniejszym tomie).
BRONISZ LAND DESIGN
_
________________________________________________________________________17__
bezpieczeństwa użytkowania
Bezpieczeństwo użytkowania: na etapie projektu
realizowane jest poprzez:
,
odpowiednich warunków
higienicznych i zdrowotnych
oraz ochrony środowiska
• nie przewiduje się wystających z lica murów
wychodzących bezpośrednio na drogi i ciągi
przeznaczone dla ruchu pieszych,
• pokrywy i osłony otworów znajdujących się na
drodze przejść lub przejazdów znajdować się
będą w płaszczyźnie chodnika
• zaprojektowano
materiały
wykończeniowe
posadzek
nie
powodujące
niebezpieczeństwa poślizgu,
• wszelkie zaprojektowane zmiany poziomu
podłogi
będą
oznaczone
w sposób
jednoznaczny sygnalizujący tę różnicę,
Bezpieczeństwo użytkowania podczas
eksploatowania obiektów realizowane będzie poprzez
przestrzeganie przepisów BHP przez użytkowników
oraz obsługę obiektu.
Spełnienie wymagań dotyczących odpowiednich
warunków higienicznych i zdrowotnych oraz ochrony
środowiska realizowane jest poprzez:
−każdy obiekt został zaprojektowany z takich
materiałów i wyrobów, a także w taki sposób aby nie
stanowił zagrożenia dla higieny i zdrowia
użytkowników i sąsiadów.
−każdy obiekt nie będzie emitował gazów
toksycznych, szkodliwych pyłów, niebezpiecznego
promieniowania, zanieczyszczenia wody lub gleby; w
projekcie
przewidziano
zastosowanie
takich
materiałów oraz technologii, które zapewniają nie
przekroczenie dopuszczalnych stężeń i natężeń
czynników szkodliwych dla zdrowia wydzielanych
przez grunt, materiały, stałe wyposażenie oraz
powstających w trakcie użytkowania zgodnego z
przeznaczeniem,
Spełnienie wymagań dotyczących odpowiednich
warunków higienicznych i zdrowotnych oraz ochrony
środowiska naturalnego podczas eksploatowania
obiektu realizowane będzie poprzez przestrzeganie
przepisów
dotyczących
warunków
sanitarnohigienicznych oraz ochrony środowiska przez
użytkowników oraz obsługę obiektu.
ochrony przed hałasem i
drganiami
Rozwiązania projektowe zapewniają bezpieczne
użytkowanie obiektów oraz odpoczynek w ich obrębie
nie powodując nadmiernego hałasu oraz drgań.
oszczędności energii i
odpowiedniej izolacyjności
cieplnej przegród;
Nie dotyczy
BRONISZ LAND DESIGN
_
________________________________________________________________________18__
2
3
4
warunki użytkowe zgodne z
przeznaczeniem obiektu, w
szczególności w zakresie:
Warunki użytkowe zgodne z przeznaczeniem obiektu,
w zakresie zaopatrzenia w wodę i energię
elektryczną
zostały zapewnione na etapie
projektowania
(wnioski
w
opracowaniach
branżowych), a także potwierdzone w zakresie
dostawy tych że mediów przez właściwe jednostki
organizacyjne. Jednocześnie na etapie projektowania
zapewniono właściwy sposób odbioru wody
opadowej – do kanalizacji miejskiej. Usuwanie
odpadów z miejsca gromadzenia odpadów stałych
przez właściwe przedsiębiorstwo asenizacyjne.
Zapewniono oczyszczanie ścieków wód opadowych z
rejonu parkingu poprzez rozwiązania techniczne
opisane w opracowaniach branżowych.
zaopatrzenia w wodę i
energię elektryczną oraz,
odpowiednio do potrzeb, w
energię cieplną i paliwa, przy
założeniu efektywnego
wykorzystania tych
czynników
usuwania ścieków, wody
opadowej i odpadów
możliwość utrzymania
właściwego stanu
technicznego
1. z obiektu przewiduje się odprowadzenie wód
opadowych do rowu chłonnego.
Rozwiązania projektowe zapewniają możliwość
utrzymania właściwego stanu technicznego obiektu.
Nie stosuje się rozwiązań z zakresu budownictwa
ogólnego
oraz
instalacji
sanitarnych
i
elektroenergetycznych, które nie są w zgodzie z
obowiązującymi przepisami prawa i zasadami wiedzy
technicznej. Do obowiązku użytkownika i zarządcy
obiektów należy utrzymanie właściwego stanu
technicznego obiektów, po przekazaniu ich do
użytkowania,
przeprowadzanie
odpowiednich
przeglądów, ocen oraz bieżących remontów,
wymaganych przez prawo.
niezbędne warunki do
korzystania z obiektów
użyteczności publicznej i
mieszkaniowego
budownictwa
wielorodzinnego przez osoby
niepełnosprawne, w
szczególności poruszające
się na wózkach inwalidzkich
warunki bezpieczeństwa i
higieny pracy
Rozwiązania projektowe w pełni uwzględniają
potrzeby osób niepełnosprawnych. Przewidziano
możliwość
dojścia
lub
dojazdu
osób
niepełnosprawnych do każdego obiektu na terenie
opracowania oraz możliwość korzystania z nich. Nie
przewiduje się, żeby osoba niepełnosprawna
stanowiła personel obsługi technicznej obiektów.
6
ochronę ludności, zgodnie z
wymaganiami obrony
cywilnej
Nie przewiduje się w obiekcie użyteczności publicznej
realizowania potrzeb ochrony ludności w formie
schronów czy ukryć.
7
ochronę obiektów wpisanych
do rejestru zabytków oraz
obiektów objętych ochroną
konserwatorską
Nie dotyczy
5
Realizowane poprzez zabezpieczenie potrzeb
użytkowników zgodnie z charakterem wykonywanej
przez nich pracy.
BRONISZ LAND DESIGN
_
________________________________________________________________________19__
8
odpowiednie usytuowanie na
działce budowlanej
9
poszanowanie,
występujących w obszarze
oddziaływania obiektu,
uzasadnionych interesów
osób trzecich, w tym
zapewnienie dostępu do
drogi publicznej
10
warunki bezpieczeństwa i
ochrony zdrowia osób
przebywających na terenie
budowy
Obiekty zostały usytuowany na działce budowlanej w
sposób
zgodny
miejscowym
planem
zagospodarowania terenu Nie narusza również zasad
usytuowania obiektów na działkach budowlanych, w
rozumieniu przepisów rozporządzenia MI w sprawie
warunków technicznych jakim powinny odpowiadać
budynki i ich usytuowanie. Nie naruszono również
przepisów związanych ochroną przeciwpożarową
obiektów oraz z lokalizacją obiektów w odniesieniu do
dróg publicznych. Ponadto poprzez respektowanie
zasad planowania przestrzennego – linie zabudowy,
rozgraniczające ulic
Projektowana inwestycja nie narusza występujących
w obszarze obiektów uzasadnionych interesów osób
trzecich.
Projektowane
obiekty
wraz
z
zagospodarowaniem
terenu
i
infrastrukturą
techniczną nie pozbawia osobom trzecim:
−dostępu do dróg publicznych,
−dostępu do miejskich wodociągów,
−dostępu do miejskiej kanalizacji ogólnospławnej lub
rozdzielczej,
−dostępu do punktów odbioru energii elektrycznej i
cieplnej,
−dopływu światła do pomieszczeń przeznaczonych
na stały pobyt ludzi znajdujących się na działkach
sąsiednich oraz umożliwia dalszą optymalną i
prawidłową zabudowę tych działek,
−dostępu do łączności radiowej, telewizyjnej oraz
telefonicznej,
Rozwiązania
techniczne
w
obiektach
oraz
zagospodarowaniu terenu zostały zaprojektowane w
sposób:
chroniący interesy osób trzecich przed
nadmiernym hałasem wydobywającym się z
wewnątrz budynku podczas prawidłowego
użytkowania,
nie generujący uciążliwych dla osób trzecich
wibracji,
nie generujący uciążliwych dla osób trzecich
zakłóceń elektrycznych,
nie generujący uciążliwego dla osób trzecich
promieniowania,
ograniczający zanieczyszczenie powietrza do
nie uciążliwego dla osób trzecich,
ograniczający zanieczyszczenie wody do nie
uciążliwego dla osób trzecich,
ograniczający zanieczyszczenie gleby do nie
uciążliwego dla osób trzecich
Warunki bezpieczeństwa i ochrony zdrowia osób
przebywających na terenie budowy zostały opisane w
części
opracowania
poświęconej
„Informacji
dotyczącej bezpieczeństwa i ochrony zdrowia”
BRONISZ LAND DESIGN
_
________________________________________________________________________20__
−
INFORMACJE O TERENIE DOTYCZĄCE WPISU DO REJESTRU ZABYTKÓW
Przedmiotowy teren nie podlega ochronie konserwatorskiej.
−
INFORMACJE O TERENIE DOTYCZĄCE WPŁYWU EKSPLOATACJI GÓRNICZEJ
Przedmiotowy teren nie leży w strefie wpływu eksploatacji górniczej.
−
WARUNKI OCHRONY PRZECIWPOŻAROWEJ
Wykaz aktów prawnych
· rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. 2002 Nr 75,
poz. 140 zm. 2004 Dz. U. Nr 109, poz. 1156).
· rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r.
w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów
(Dz. U. Nr 121, poz. 1138),
· rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r.
w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr
121,poz. 1139).
Funkcje obiektu projektowanego
Projektowany obiekt stanowi ośrodek sportu i rekreacji o charakterze rekreacyjnym i
wypoczynkowym.
Zabezpieczenie przeciwpożarowe instalacji technicznych.
Nie dotyczy
Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru.
Obsługa z istniejących hydrantów z terenu.
Drogi pożarowe
Do obiektu prowadzi istniejąca droga pożarowa.
Opracował Artur Bronisz.
BRONISZ LAND DESIGN

zagospodarowanie terenu, projekt zieleni, projekt odwodnienia

Transkrypt

Podobne dokumenty

wersja pdf

młodzik starszy 2 x 30 minut 5x2, * młodzik młodszy 2 x 30

REGULAMIN BOISKA SZKOLNEGO
