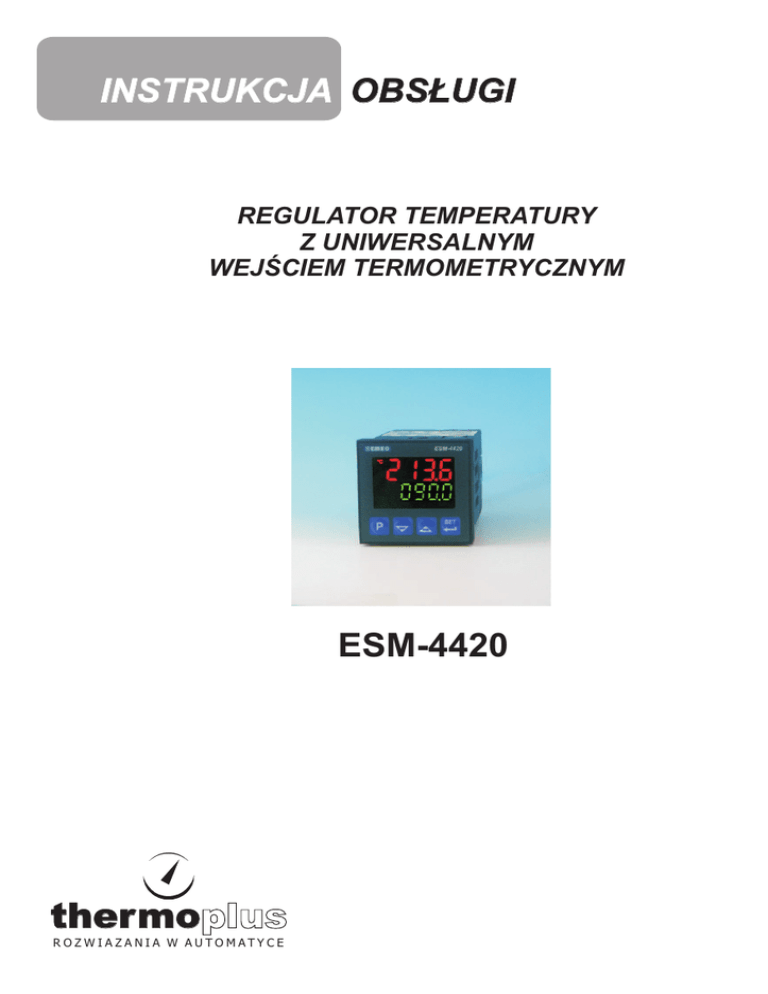

Regulator temperatury ESM4420

INSTRUKCJA OBS£UGI
REGULATOR TEMPERATURY
Z UNIWERSALNYM
WEJŒCIEM TERMOMETRYCZNYM
ESM-4420
thermoplus
R OZ W I A Z A N I A W A U TO M ATY C E
1. CHARAKTERYSTYKA REGULATORA
Regulator przeznaczony jest do wspó³pracy z czujnikami rezystancyjnymi Pt100 oraz
termoparami. Wybór rodzaju czujnika dokonuje siê w menu regulatora. Charakteryzuje siê du¿¹
dok³adnoœci¹ i stabilnoœci¹ pomiaru. Regulator posiada dwa wyœwietlacze LED: górny
wyœwietlacz wskazuje aktualn¹ wartoœæ mierzon¹, zaœ dolny wartoœæ zadan¹.
Regulator ma 2 wyjœcia:
PO (Process Output): steruj¹ce przekaŸnikowe lub SSR
AO (Alarm Output): alarmowe przekaŸnikowe
Próg steruj¹cy ma regulacjê typu ON-OFF lub PID z funkcj¹ automatycznego doboru
parametrów PID (autoadaptacja), a próg alarmowy ma regulacjê typu ON-OFF. Przyrz¹d ten
stosowany jest do: kontroli procesów przemys³owych. Montowany w tablicy za pomoc¹
do³¹czonym uchwytów monta¿owych.
2. DANE TECHNICZNE
WEJŒCIE UNIWERSALNE:
- czujniki termometryczne Pt100 (2 lub 3-przewodowe)
- termopary J, K, R, S, T
KONTROLA PRACY:
Algorytm regulacji: dwustawny
próg steruj¹cy: ON-OFF, P, PI, PD, PID z funkcj¹ automatycznego doboru parametrów PID
próg alarmowy: ON-OFF
Nastawa: z klawiatury foliowej
Tryb regulacji: rewersyjny (grzanie) lub bezpoœredni (ch³odzenie)
Czas próbkowania: 3 razy na sekundê
WYJŒCIA:
wyjœcie steruj¹ce PO, przekaŸnikowe SPDT 5(1)A 250VAC lub SSR 15-18VDC/20mA
wyjœcie alarmowe AO, przekaŸnikowe SPST 5(1)A 250VAC
Wyœwietlacz: podwójny LED, 4 cyfry o wysokoœci cyfr 10,1 i 8mm
Dok³adnoœæ: ±0,25% zakresu
RozdzielczoϾ: 0,1 lub 1
Filtr sygna³u mierzonego: 1sek.
Kompensacja zimnych koñców termopar: automatyczna ±0,1°C/1C
Warunki pracy: 0...50°C; 20...90%RH (bez kondensacji)
Obudowa: tablicowa PC+ABS UL94V0
Stopieñ ochrony: NEMA 4X, IP65 od frontu, IP20 od strony z³¹cz
Wymiary obudowy (sz x w x g³): 48 x 48 x 84mm (ze z³¹czami)
Wymiary otworu monta¿owego: 46 x 46mm
2
Z³¹cza: œrubowe roz³¹czne, max przekrój przewodu 2,5mm
Pobór mocy: max 3 VA
Zasilanie: 230VAC (±15%); 50/60Hz lub 24AC (±15%) lub 12VAC/DC (±15%)
Deklaracje: CE
Produkcja: EMKO
2
3. SPOSÓB ZAMAWIANIA
ESM4420
Zasilanie:
24VAC (+15% / -15%) 50/60Hz
230V (+15% / -15%) 50/60Hz
12VAC/DC (+15% / -15%)
Kod:
3
5
6
Wejœcie pomiarowe:
uniwersalne termometryczne (Pt100, J, K, R, S, T)
Kod:
20
Wyjœcie steruj¹ce PO:
Wyjœcie przekaŸnikowe SPDT 5A(1)250V (standard)
Wyjœcie pó³przewodnikowe SSR 18VDC 20mA
Kod:
1
2
Wyjœcie alarmowe AO:
Wyjœcie przekaŸnikowe SPST 5A(1)250V
Kod:
01
-
20
0
/ 01
4. PANEL PRZEDNI.
wskaŸnik stopni Celsiusza
wskaŸnik stopni Fahrenheita
ESM-4420
sygnalizacja nastawy
progu steruj¹cego
sygnalizacja aktywacji
wyjœcia steruj¹cego
sygnalizacja aktywacji
wyjœcia alarmowego
wyœwietlacz
wartoœci mierzonej
°C
°F
PO
PS
AO
AS
wyœwietlacz
wartoœci zadanej
PSET
ASET
P
sygnalizacja nastawy
progu alarmowego
klawisz nastawy
progu steruj¹cego
oraz
programowania
parametrów
klawisz zatwierdzaj¹cy
oraz nastawy
progu alarmowego
klawisz zwiêkszaj¹cy
wartoϾ
klawisz zmniejszaj¹cy
wartoϾ
5. OBS£UGA REGULATORA.
5.1. ZMIANA NASTAWY PROGU STERUJ¥CEGO.
°C
°F
PO
PS
AO
AS
PSET
P
ASET
Rozpocznij nastawê
klawiszem PSET
P
°C
PO
PS
Górny wyœwietlacz
poka¿e komendê PSEt,
a dioda PS zacznie
pulsowaæ.
AO
AS
°F
PSET
P
ASET
Klawiszami:
lub
nastaw próg steruj¹cy
i zatwierdŸ klawiszem
Dioda PS zgaœnie.
Uwagi:
PSET
- aby anulowaæ nastawê, w dowolnej chwili naciœnij klawisz P
- zmiana wartoœci progu steruj¹cego mo¿e byæ ograniczona parametrami:
i
3
5.2. ZMIANA NASTAWY PROGU ALARMOWEGO.
°C
°F
PO
PS
AO
AS
ASET
PSET
P
Rozpocznij nastawê
klawiszem ASET
°C
PO
PS
Górny wyœwietlacz
poka¿e komendê ASEt,
a dioda AS zacznie
pulsowaæ.
AO
AS
Klawiszami:
lub
nastaw próg alarmowy
i zatwierdŸ klawiszem
°F
ASET
PSET
P
Dioda AS zgaœnie.
Uwagi:
PSET
- aby anulowaæ nastawê, w dowolnej chwili naciœnij klawisz P
- zmiana wartoœci progu alarmowego mo¿e byæ ograniczona parametrami:
i
Informacja:
Aby usprawniæ szybkie zwiêkszanie lub zmniejszanie wartoœci nastaw:
przytrzymuj¹c klawisz
lub
stale przez minimum 5 sekund, dziêsi¹te czêœci jednoœci
zamieni¹ siê w jednoœci, a po 10 sekundach jednoœci w dziesi¹tki itd.
5.3. PROGRAMOWANIE PARAMETRÓW REGULATORA.
Rozpocznij programowanie
parametrów przytrzymuj¹c
klawisz PSET
P przez 5 sek.
a¿ wyœwietli siê komunikat:
°C
°F
PO
PS
AO
AS
°F
ASET
PSET
Aby wejϾ do listy
parametrów naciœnij
klawisz ASET
°C
PO
PS
AO
AS
ASET
PSET
P
P
PS
Jeœli dostêp do menu jest
zabezpieczony kodem
wyœwietli siê komenda:
°C
°F
PO
PS
AO
AS
PSET
P
ASET
°C
°F
PO
PS
AO
AS
PSET
ASET
P
Za pomoc¹ klawiszy
i
wprowadŸ prawid³owy kod
i potwierdŸ przyciskiem
Klawiszami:
lub
wybierz ¿¹dan¹ grupê
parametrów do nastawy
i wejdŸ klawiszem
°C
°F
PO
PS
AO
AS
PSET
klawiszem P
wychodzi siê z grupy
parametrów lub z menu
PSET
P
ASET
klawiszem
przechodzi siê do kolejnego
parametru oraz akceptuje zmiany
klawiszami
i
zmienia siê wartoœæ parametru
i przechodzi miêdzy grupami
parametrów
4
5.4. SCHEMAT MENU REGULATORA.
°C
°F
Kod grupy parametrów
PO PS
AO AS
Parametr warunkowy
(parametr dostêpny
po spe³nieniu
okreœlonych warunków)
Kod parametru
wartoœæ domyœlna parametru
°C
°F
PO PS
AO AS
dla PID
°C
Konfiguracja
alarmu
°C
°F
°F
°F
°F
PO PS
PO PS
PO PS
AO AS
AO AS
Konfiguracja
wejœcia
°C
Konfiguracja
pracy regulatora
°C
ASET
Rodzaj wejœcia
i zakres
PO PS
AO AS
AO AS
ASET
Typ regulacji
ASET
Histereza
alarmu
Jeœli
algorytm PID:
ASET
Nastawa kodu
dostêpu
°C
°C
°C
°C
°C
°F
°F
°F
°F
°F
PO PS
PO PS
PO PS
PO PS
AO AS
AO AS
ASET
Algorytm
regulacji
Jednostka
°C
AO AS
AO AS
ASET
°C
ASET
ASET
Start
autoadaptacji
°C
°C
°F
°F
°F
°F
PO PS
PO PS
PO PS
AO AS
Dolne ograniczenie
progu steruj¹cego
AO AS
AO AS
ASET
ASET
Histereza
dla PID
ASET
ASET
Zakres
proporcjonalnoœci
Dolne ograniczenie
progu alarmowego
°C
°C
°F
°F
°F
°F
PO PS
PO PS
PO PS
PO PS
°C
AO AS
AO AS
ASET
Górne ograniczenie
progu steruj¹cego
dla
ON-OFF
°C
AO AS
AO AS
ASET
dla PID
ASET
ASET
Sta³a czasowa
ca³kowania
Górne ograniczenie
progu alarmowego
°C
°C
°C
°F
°F
°F
PO PS
PO PS
PO PS
AO AS
AO AS
AO AS
ASET
Kalibracja
wskazañ
°C
dla PID
°F
Sta³a czasowa
ró¿niczkowania
°F
PO PS
PO PS
AO AS
AO AS
ASET
dla PID
OpóŸnienie
za³¹czenia alarmu
°C
°F
AO AS
ASET
ASET
°C
PO PS
ASET
ASET
Okres
impulsowania
OpóŸnienie
wy³¹czenia alarmu
°C
°C
°F
°F
PO PS
PO PS
AO AS
AO AS
dla PID
ASET
Rodzaj
alarmu
PO PS
AO AS
Kod
dostêpu
ASET
ASET
5
5.5. LISTA PARAMETRÓW.
Konfiguracja wejœcia pomiarowego.
Rodzaj wejœcia i zakres pomiarowy (domyœlnie: termopara typ J):
(kropka po przecinku oznacza rozdzielczoœæ wyœwietlacza 0,1°)
termopara typ J(Fe,Cu,Ni) (-200°C;900°C) lub (-328°F;1652°F)
termopara typ K(Ni,Cr,Ni) ( -200°C;1300°C) lub (-328°F;2372°F)
termopara typ R(Pt13%RhPt) (0°C;1700°C) lub (32°F;3092°F)
termopara typ S(Pr10%RhPt) (0°C;1700°C) lub (32°F;3092°F)
termopara typ T(Cu,Cu,Ni) (-200°C;400°C) lub (-328°F;752°F)
Pt100 (-200°C;650°C) lub (-328°F;1202°F), rozdzielczoœæ 1°
Pt100 (-199.9°C;650.0°C) lub (-328°F;1202°F),
rozdzielczoœæ 0,1°
Wybór jednostki wejœcia (domyœlnie: stopnie °C ):
Stopnie °C (dioda °C na wyœwietlaczu)
Stopnie °F (dioda °F na wyœwietlaczu)
Dolne ograniczenie nastawy progu steruj¹cego
Po przekroczeniu tej wartoœci górny wyœwietlacz pokazuje komendê:
Zakres zmian: (dolna wartoϾ zakresu pomiarowego,
).
(domyœlnie: -200 dla termopary J; -20 dla Pt100)
Górne ograniczenie nastawy progu steruj¹cego
Po przekroczeniu tej wartoœci górny wyœwietlacz pokazuje komendê:
Zakres zmian: (
, górna wartoœæ zakresu pomiarowego).
(domyœlnie: 900 dla termopary J; 90 dla Pt100)
Kalibracja wskazañ sygna³u mierzonego (PV).
Wartoœæ parametru jest dodana do wartoœci sygna³u mierzonego.
Zakres zmian: -10%...10% zakresu pomiarowego (domyœlnie: 0)
Konfiguracja pracy regulatora i wyjœcia steruj¹cego.
Tryb regulacji wyjœcia steruj¹cego PO (domyœlnie: grzanie):
Grzanie
Ch³odzenie
Algorytm regulacji wyjœcia steruj¹cego PO (domyœlnie: On-Off):
Regulacja ON-OFF (za³¹cz-wy³¹cz)
6
Regulacja PID
Jeœli
Start funkcji autoadaptacji (automatycznego doboru parametrów PID)
(domyœlnie: wy³¹czona)
Funkcja autoadaptacji wy³¹czona
Funkcja autoadaptacji za³¹czona
Zakres proporcjonalnoœci. Zakres zmian: 1...100% zakresu pomiarowego
(domyœlnie: 10)
Sta³a czasowa ca³kowania. Zakres zmian: 0...3600sek.
0 - wy³¹cza ca³kowanie; (domyœlnie: 100)
Sta³a czasowa ró¿niczkowania. Zakres zmian: 0,0...999,9sek.
0 - wy³¹cza ró¿niczkowanie; (domyœlnie: 25,0)
Okres impulsowania. Zakres zmian: 1...150 sek.
(przekaŸnik pó³przewodnikowy SSR: 1...2 sek.;
przekaŸnik elektromagnetyczny: 5...150 sek. , domyœlnie: 10.)
Jeœli
Wartoœæ histerezy progu steruj¹cego.
Zakres zmian: 0...50% zakresu:(
,
); (domyœlnie: 0)
Grzanie
Ch³odzenie
temperatura
temperatura
SV=50°C
9°C
HYSt=2°C
HYSt=3°C
48°C
wyjœcie
SV=6°C
1
wyjœcie
0
temperatura zadana (SV) = 50°C czas
histereza (HYSt) = 2°C
1
0
temperatura zadana (SV) = 6°C
histereza (HYSt) = 3°C
czas
Konfiguracja Alarmu (wyjœcie AO).
Wartoœæ histerezy wyjœcia alarmowego AO.
Zakres zmian: 0...50% zakresu:(
,
Rodzaj alarmu (domyœlnie:
OFF
ON
ON
AHSt
AHSt
OFF
Alarm bezwzglêdny górny.
Jest wartoœci¹ bezwzglêdn¹ i nie
zale¿y od nastawy progu steruj¹cego
Alarm bezwzglêdny dolny.
Jest wartoœci¹ bezwzglêdn¹ i nie
zale¿y od nastawy progu steruj¹cego
OFF
AHSt
OFF
):
ON
AHSt
); (domyœlnie: 0)
ON
Alarm wzglêdny górny.
Jest odchy³k¹ górn¹ od nastawy
progu steruj¹cego.
Alarm wzglêdny dolny.
Jest odchy³k¹ doln¹ od nastawy
progu steruj¹cego.
7
ON AHSt
OFF
AHSt ON
OFF AHSt
ON
AHSt OFF
Alarm pasmowy zewnêtrzny.
Jest zale¿ny od nastawy progu
steruj¹cego. Sygnalizuje
przekroczenie na zewn¹trz pasma o
szerokoœci 2 x
.
Alarm pasmowy wewnêtrzny.
Jest zale¿ny od nastawy progu
steruj¹cego. Sygnalizuje
przekroczenie do wewn¹trz pasma o
szerokoœci 2 x
.
Dolne ograniczenie nastawy progu alarmowego.
Zakres zmian: (
,
).
(domyœlnie: 0 dla termopary J; 0 dla Pt100)
Górne ograniczenie nastawy progu alarmowego.
Zakres zmian: (
,
).
(domyœlnie: 500 dla termopary J; 50 dla Pt100)
OpóŸnienie za³¹czenia wyjœcia alarmowego 1.
Zakres zmian: 0...9999 sek.
OpóŸnienie wy³¹czenia wyjœcia alarmowego 1 oraz funkcja blokady alarmu.
Zakres zmian opóŸnienia: 0...9998 sek.
Przy nastawie 9999 pojawi siê kod:
, który oznacza nastawê
blokady alarmu.
(anulowanie blokady po jej wyst¹pieniu: naciœnij przycisk
)
Alarm
Wyjœcie
OUT1
ON
ON
Kod dostêpu do menu konfiguracyjnego.
Nastawa
- kod wy³¹czony
Je¿eli zostanie ustawiony kod dostêpu, u¿ytkownik przy ka¿dorazowym
wejœciu do menu konfiguracyjnego, bêdzie musia³ wprowadziæ
prawid³owy kod, aby dokonaæ nastaw. Wprowadzenie kodu dokonuje siê
klawiszami
i
i zatwierdza klawiszem
.
8
6. REGULACJA
6.1 REGULACJA ON-OFF.
Przy obiekcie o du¿ej sta³ej czasowej i ma³ym opóŸnieniu oraz gdzie nie wymagana jest du¿a
dok³adnoœæ regulacji temperatury mo¿na stosowaæ regulacjê z algorytmem ON-OFF. Zalet¹ tego
typu regulacji jest prostota nastawy i du¿a niezawodnoœæ.
temperatura
SV
Hystereza
SV-HYSt
czas
stan wyjœcia
1
czas
0
SV - temperatura zadana, HYSt - histereza
6.2 REGULACJA PID.
Wad¹ regulacji ON-OFF jest powstawanie oscylacji wokó³ zadanego progu, nawet przy ma³ej
histerezie. Dlatego, gdy wymagana jest lepsza dok³adnoœæ regulacji temperatury nale¿y
wykorzystaæ algorytm regulacji PID (
=
). Umo¿liwia on szybkie uzyskanie
temperatury zadanej z minimaln¹ iloœci¹ przeregulowañ przy prawid³owym dostrojeniu
regulatora.
Dostrojenie regulatora polega na optymalnym doborze nastaw parametrów: cz³onu
proporcjonalnego, ró¿niczkuj¹cego, ca³kuj¹cego oraz okresu impulsowania.
Dobór powy¿szych parametrów mo¿na wyznaczyæ doœwiadczalnie; metod¹ identyfikacji
obiektu lub oscylacji wokó³ progu.
Zaleca siê jednak korzystanie z wbudowanej funkcji autoadaptacji, czyli automatycznego
doboru nastaw parametrów PID. Funkcja ta zazwyczaj zapewnia optymalny dobór nastaw.
6.3 FUNKCJA AUTOADAPTACJI.
Start funkcji autoadaptacji jest dokonywany przez u¿ytkownika. Nale¿y wejœæ do menu
konfiguracyjnego, do grupy
i ustawiæ parametr
na
. Nastêpnie
zatwierdziæ klawiszem
i wyjϾ z menu. Regulator przejdzie do procesu autoadaptacji. Dolny
wyœwietlacz sygnalizuje aktywacjê procesu wyœwietlaj¹c na przemian temperaturê zadan¹
i napis:
. Czas trwania procesu doboru nastaw zale¿y od w³aœciwoœci obiektu
(pojemnoϾ cieplna).
Metoda ta sk³ada siê z nastêpuj¹cych etapów:
- wyznaczenie progu tymczasowego (AV)
- za³¹czenie wyjœcia steruj¹cego (100%), a¿ do
osi¹gniêcia progu tymczasowego (AV)
- wyznaczanie wartoœci przeregulowania i czasu
oscylacji i obliczanie nastaw parametrów PID
- zapisanie obliczonych nastaw parametrów
PID do pamiêci nieulotnej
- w³¹czenie regulacji z nowymi nastawami PID
wartoϾ
mierzona
praca z “nowymi” nastawami
parametrów PID
SV
(nastawa)
AV
(próg
tymczasowy)
AV = VS +
VS
(wartoϾ
pocz¹tkowa)
( SV - VS)
2
czas
sygna³
steruj¹cy
100%
czas
9
Proces autoadaptacji mo¿e siê nie rozpocz¹æ lub zostaæ przerwany jeœli:
- wartoœæ zadana jest zbyt blisko wartoœci mierzonej tj. temperatura zadana musi byæ o
minimum 5% ni¿sza od bie¿¹cej temperatury mierzonej przy grzaniu lub o 5% wy¿sza przy
ch³odzeniu. Jeœli ten warunek nie bêdzie spe³niony proces autoadaptacji nie zostanie
rozpoczêty, a wyœwietlacz wska¿e b³¹d:
- nast¹pi awaria czujnika
- czas trwania autoadaptacji trwa d³u¿ej ni¿ 8 godzin
- u¿ytkownik zmieni wartoœæ nastawy progu steruj¹cego
- u¿ytkownik wy³¹czy funkcjê autoadaptacji
=
Uwaga:
Po prawid³owym wyznaczeniu nastaw PID regulator przejdzie w stan pracy z nowymi
nastawami PID i automatycznie zmieni parametr
na
6.4. KOREKTA NASTAW PID.
Czasami istnieje koniecznoœæ korekcji nastaw parametrów PID. Ze wzglêdu na to, ¿e
parametry oddzia³uj¹ miêdzy sob¹, nale¿y wprowadzaæ zmiany tylko jednego
parametru i obserwowaæ wp³yw na proces. Zasady korekcji nastaw:
1. Przeregulowanie
- zwiêkszyæ zakres proporcjonalnoœci (parametr
- zwiêkszyæ sta³¹ czasow¹ ró¿niczkowania (parametr
)
)
2. Oscylacje wokó³ progu
- zwiêkszyæ zakres proporcjonalnoœci (parametr
)
- zmniejszyæ sta³¹ czasow¹ ró¿niczkowania (parametr
- zwiêkszyæ sta³¹ czasow¹ ca³kowania (parametr
)
3. NiestabilnoϾ
- zwiêkszyæ sta³¹ czasow¹ ca³kowania (parametr
)
)
4. Wolna odpowiedŸ
- zmniejszyæ zakres proporcjonalnoœci (parametr
- zmniejszyæ sta³¹ czasow¹ ca³kowania (parametr
- zmniejszyæ sta³¹ czasow¹ ró¿niczkowania (parametr
)
)
)
7. SYGNALIZACJA B£ÊDÓW.
°C
°C
°F
PO
PS
AO
AS
°C
°F
PO
PS
AO
AS
°C
°F
PO
PS
AO
AS
10
awaria czujnika temperatury
lub czujnik zosta³ Ÿle pod³¹czony
menu konfiguracyjne zosta³o
zabezpieczone kodem dostêpu,
wprowadŸ poprawny kod,
aby dokonywaæ zmian w menu
proces autoadaptacji nie mo¿e
siê rozpocz¹æ lub zosta³
zakoñczony niepowodzeniem
°F
PO
PS
AO
AS
°C
°F
PO
PS
AO
AS
przekroczony dolne ograniczenie,
progu steruj¹cego, aby zmieniæ
wartoœæ graniczn¹ przejdŸ do
parametru:
przekroczony górne ograniczenie
progu steruj¹cego,aby zmieniæ
wartoœæ graniczn¹ przejdŸ do
parametru:
8. SCHEMAT PO£¥CZEÑ.
Wersja z wyjœciem steruj¹cym,
przekaŸnikowym.
Wersja z wyjœciem steruj¹cym,
pó³przewodnikowym SSR
Pt-100
Pt-100
TC
1
TC
3
2
5(1)A
8
9
1
5(1)A
10
Wyjœcie
steruj¹ce
PO
11
12
Wyjœcie
alarmowe
AO
max 20mA
18VDC
3
2
max 20mA
18VDC
13
14
8
9
10
5(1)A
11
12
13
14
Wyjœcie Wyjœcie Zasilanie
steruj¹ce alarmowe 230VAC
lub
AO
PO
12VAC/DC
lub
24VAC
Zasilanie
230VAC
lub
12VAC/DC
lub
24VAC
8.1 POD£¥CZENIE CZUJNIKA Pt100.
Pt-100
Pt-100
zwora
1
2
3
1
czujnik Pt-100 3-przewodowy
2
3
czujnik Pt-100 2-przewodowy
Uwagi:
- Jeœli zamierzasz przed³u¿aæ czujnik Pt-100, u¿ywaj przewodu elektrycznego o tej samej
œrednicy i minimalnym przekroju 1mm2.
- Jeœli zamierzasz pod³¹czyæ czujnik Pt-100 2-przewodowy wykonaj zworê pomiêdzy
2 i 3 zaciskiem
- Jeœli ³¹czna d³ugoœæ kabla czujnika bêdzie wiêksza ni¿ 10m, zastosuj czujnik Pt-100
3-przewodowy (ze wzglêdu na kompensacjê).
8.2 POD£¥CZENIE TERMOPARY.
TC
Uwagi:
- Pod³¹czaj przewody termopary zgodnie z jej polaryzacj¹
- Jeœli zamierzasz przed³u¿aæ przewód termopary, u¿ywaj
odpowiedniego przewodu kompensacyjnego
1
2
3
11
8.3 POD£¥CZENIE WYJŒÆ.
Pod³¹czenie wyjœcia steruj¹cego PO, pó³przewodnikowego SSR :
PrzekaŸnik
Regulator pó³przewodnikowy
L N
SSR
9
Wielkoœæ pr¹du znamionowego
bezpiecznika musi byæ dobrana
do mocy odbiornika..
10
Bezpiecznik
Odbiornik
Pod³¹czenie wyjœcia steruj¹cego PO, przekaŸnikowego:
Regulator
NC
C
L N
10
Wielkoœæ pr¹du znamionowego
bezpiecznika musi byæ dobrana
do mocy odbiornika..
9
Stycznik
NO
8
Bezpiecznik
Odbiornik
Pod³¹czenie wyjœcia alarmowego AO, przekaŸnikowego:
Regulator
L N
C
11
Stycznik
NO
12
Bezpiecznik
12
Odbiornik
Wielkoœæ pr¹du znamionowego
bezpiecznika musi byæ dobrana
do mocy odbiornika.
9. IZOLACJA GALWANICZNA.
Zasilanie
13
Masa
14
Wyjœcie
steruj¹ce PO
Wyjœcie
steruj¹ce PO
(SSR)
1
8
9
10
9
10
Wyjœcie
alarmowe AO
12
Wejœcie
pomiarowe
3
11
2
10. MONTA¯ REGULATORA.
Regulator nale¿y umieœciæ w tablicy w otworze o wymiarach 46 x 46mm i zamocowaæ za pomoc¹
do³¹czonego uchwytu monta¿owego.
Z³¹cza œrubowe, roz³¹czne
Uchwyt monta¿owy
Panel przedni
o stopniu
ochrony IP65
Monta¿ w tablicy
(maksymalna gruboϾ 5mm)
13
11. WYMIARY.
Uszczelka piankowa ~2mm
ESM-4420
°C
PO
PS
AO
AS
48 mm
°F
Temperature Controller
PSET
ASET
P
48 mm
12. DOPUSZCZENIA.
11 ± 1 mm
84 mm
Regulator spe³nia wymogi dotycz¹ce odpornoœci na zak³ócenia elektromagnetyczne wystêpuj¹ce
w œrodowisku przemys³owym wg poni¿szych norm:
KompatybilnoϾ elektromagnetyczna (EMC):
- EN-61000 czêœæ 6-4 - wymagania dotycz¹ce emisyjnoœci w œrodowisku przemys³owym
- EN-61000 czêœæ 6-2- wymagania dotycz¹ce odpornoœci w œrodowisku przemys³owym
Spe³nia równie¿ wymogi bezpieczeñstwa wg. normy:
- EN-61010 czêœæ 1 - wymagania bezpieczeñstwa przyrz¹dów elektrycznych
Regulator spe³nia wymagania dyrektyw Unii Europejskiej nr 72/23/EEC; 93/68/EEC; 89/336EEC
13. INSTALACJA.
Nale¿y pamiêtaæ o warunkach w jakich regulator bêdzie pracowaæ. Montowaæ w miejscu, gdzie
nie ma zbyt wysokiej temperatury oraz du¿ej wilgotnoœci i nie zachodzi kondensacja. Nale¿y
umo¿liwiæ wentylacjê w celu odprowadzenia ciep³a.
UWAGA!:
Nie wolno pracowaæ przy przewodach elektrycznych gdy urz¹dzenie jest pod napiêciem. Nale¿y
unikaæ krzy¿owania przewodów stosuj¹c krótkie po³¹czenia. Zalecamy zabezpieczenie Ÿród³a
zasilania regulatora i wejœcia czujnika temperatury przed zak³óceniami elektrycznymi.
14. GWARANCJA.
Przyrz¹d zosta³ zaprojektowany i wyprodukowany tak, aby móg³ s³u¿yæ bez ograniczeñ
czasowych. W wypadku, gdy urz¹dzenie nie dzia³a, nabywca jest upowa¿niony do bezp³atnej
naprawy lub wymiany, pod warunkiem, ¿e reklamacja zostanie dokonana w ci¹gu 2 lat od daty
zakupu.
Gwarancja ta dotyczy wszystkich przyrz¹dów nadaj¹cych siê do naprawienia, przy których nie
manipulowano, lub które nie zosta³y uszkodzone przez niew³aœciwe u¿ycie.
Gwarancja nie obejmuje klawiatury foliowej, ani ¿adnych innych materia³ów zu¿ywaj¹cych siê
podczas normalnego dzia³ania przyrz¹du.
W przypadku awarii regulatora prosimy o sprawdzenie PRZED oddaniem urz¹dzenia, czy jest
kompletne i pozbawione uszkodzeñ mechanicznych. Nastêpnie prosimy wys³aæ urz¹dzenie na
nasz adres wraz z kart¹ gwarancyjn¹.
14
15. NOTATKI.
15
