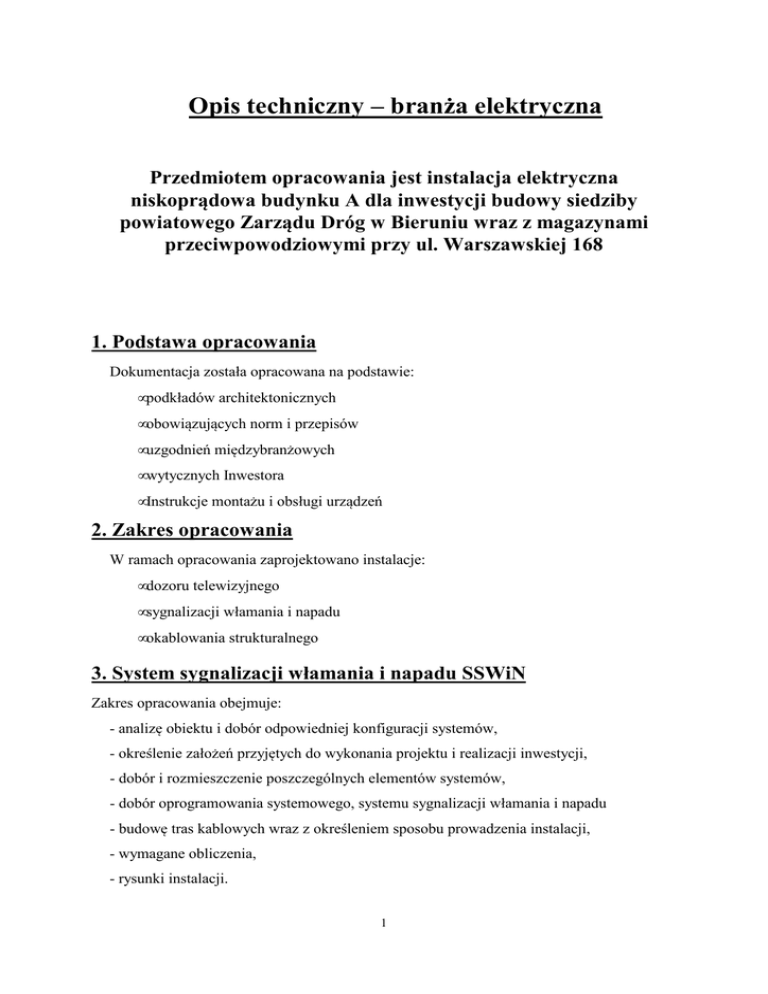

Opis techniczny – branża elektryczna
Przedmiotem opracowania jest instalacja elektryczna
niskoprądowa budynku A dla inwestycji budowy siedziby
powiatowego Zarządu Dróg w Bieruniu wraz z magazynami
przeciwpowodziowymi przy ul. Warszawskiej 168
1. Podstawa opracowania
Dokumentacja została opracowana na podstawie:
• podkładów architektonicznych
• obowiązujących norm i przepisów
• uzgodnień międzybranżowych
• wytycznych Inwestora
• Instrukcje montażu i obsługi urządzeń
2. Zakres opracowania
W ramach opracowania zaprojektowano instalacje:
• dozoru telewizyjnego
• sygnalizacji włamania i napadu
• okablowania strukturalnego
3. System sygnalizacji włamania i napadu SSWiN
Zakres opracowania obejmuje:
- analizę obiektu i dobór odpowiedniej konfiguracji systemów,
- określenie założeń przyjętych do wykonania projektu i realizacji inwestycji,
- dobór i rozmieszczenie poszczególnych elementów systemów,
- dobór oprogramowania systemowego, systemu sygnalizacji włamania i napadu
- budowę tras kablowych wraz z określeniem sposobu prowadzenia instalacji,
- wymagane obliczenia,
- rysunki instalacji.
1
3.1. Charakterystyka obiektu
Budynek A zalicza sie, zgodnie z przepisami budowlanymi, do kategorii budynków
użyteczności publicznej. Posiada 2 kondygnacje: parter i piętro. Jest podzielony na cześć
biurową i garaże.
W obiekcie należy zbudować system SSWiN w oparciu o centralę cyfrową. Będzie ona
systemem mikroprocesorowym, który zaprojektowano z wykorzystaniem najnowocześniejszej
techniki komputerowej. Spełnia on wszystkie wymagania związane z zapewnieniem
najwyższego poziomu zabezpieczenia. System przewidziany jest do stosowania w obiektach
średniej i dużej wielkości, o tzw. wysokim stopniu zabezpieczenia.
System alarmowy w związku z przyjętym rozwiązaniem technicznym (jednostka centralna
+ podcentrale) pozwala na bardzo elastyczne konfiguracje sprzętowe i nadaje się do
zastosowania
praktycznie
w
każdych
warunkach.
System
potrafi
automatycznie
skonfigurować się w sposób umożliwiający spełnianie funkcji i przyjęcie parametrów
normalnie wymaganych po włączeniu urządzenia do sieci zasilającej tzn. standardowych.
Oprócz funkcji i parametrów standardowych dostępny jest szeroki zakres funkcji i
parametrów, których zmodyfikowanie umożliwia dostosowanie urządzenia do spełniania
lokalnych wymagań danego systemu bezpieczeństwa.
3.2. Konfiguracja systemu
Budynek A będzie podzielony na strefy alarmowe:
- Strefa główna - całość budynku zazbrajana i rozbrajana klawiaturą KL-01.
- Strefa garaży – garaże parter - zazbrajana i rozbrajana klawiaturą KL-03,4,5,6.
- Strefa klatki schodowej – parter i piętro - zazbrajana i rozbrajana klawiaturą KL-01.
- Strefa pomieszczeń socjalnych – parter - zazbrajana i rozbrajana klawiaturą KL-06
- Sterfa biurowa – parter - zazbrajana i rozbrajana klawiaturą KL-01.
- Strefa Sali konferencyjnej - zazbrajana i rozbrajana klawiaturą KL-07
- Strefa biurowa - zazbrajana i rozbrajana klawiaturą KL-07.
Jako elementy detekcji w budynku zastosowano:
- czujki PIR
- kontaktrony,
Jako elementy sygnalizacyjne zastosowano:
- Syrena zewnętrzna optyczno-akustyczna
- syrena wewnętrzna
2
Programowanie systemu możliwe będzie z manipulatorów, oraz z komputerów przez
uprawnione osoby. Istotne zmiany stanu będą przekazywane do stacji monitorowania (po
podjęciu decyzji przez Inwestora o całodobowym monitorowaniu obiektu).
3.3. Charakterystyka urządzeń
CENTRALA
Centrala alarmowa jest zaawansowane urządzeniem cyfrowym. Wszechstronność jej
pozwala stosować ją nie tylko w systemach sygnalizacji włamania i napadu, ale także w
systemach kontroli dostępu i inteligentnego zarządzania budynkiem.
WŁAŚCIWOŚCI:
- obsługa do 128 wejść
- możliwość podziału systemu na 32 strefy, 8 partycji
- rozbudowa do 128 programowalnych wyjść
- magistrale komunikacyjne do podłączania manipulatorów
i modułów rozszerzeń
- wbudowany komunikator telefoniczny z funkcją monitoringu,
powiadamiania głosowego i zdalnego sterowania
- obsługa systemu przy pomocy manipulatorów LCD,
klawiatur strefowych, pilotów i kart zbliżeniowych oraz zdalnie
z użyciem komputera lub telefonu komórkowego
- 64 niezależne timery do automatycznego sterowania
- funkcje kontroli dostępu i automatyki domowej
- pamięć 22527 zdarzeń z funkcją wydruku
- obsługa do 240+8+1 użytkowników
- możliwość aktualizacji oprogramowania za pomocą komputera
- wbudowany zasilacz impulsowy o wydajności 3 A z funkcjami
ładowania akumulatora i diagnostyki
DANE TECHNICZNE
3
CECHY SYSTEMU
Klasa 50131-3
Grade 3
Klasa zabezpieczenia
Klasa S
Maksymalna liczba wejść w systemie
128
Maksymalna liczba wejść adresowalnych
112
Maksymalna liczba wejść bezprzewodowych w 112
systemie
Równoczesna
obsługa
wejść
adresowalnych
i Tak
bezprzewod.
Maksymalna liczba wyjść programowalnych
128
Maksymalna liczba wyjść bezprzewodowych
112
Współpraca z systemem bezprzewodowym
tak (przez magistralę)
Strefy
32
Partycje
8
Użytkownicy:
użytkownicy
+
administratorzy + instalator
240+8+1
Moduły rozszerzające
64
Pamięć zdarzeń
22527
Timery
64
OBSŁUGA SYSTEMU
Liczba obsługiwanych manipulatorów
8
Maksymalna liczba klawiatur strefowych
64
128+8
PŁYTA GŁÓWNA
Znamionowe
napięcie
zasilania
płyty
głównej 20 V AC, 50-60 Hz
(±15%)
Nominalne napięcie zasilacza centrali (±10%)
12 V DC
Wydajność zasilacza
3A
Obciążalność
wyjść
programowalnych 3 A
wysokoprądowych (±10%)
Obciążalność
wyjść
programowalnych 50 mA
4
niskoprądowych
Maksymalna pojemność akumulatora
24 Ah
Klasa środowiskowa
II
Zakres temperatur pracy
-10 °C…+55 °C
Wejścia
16
Wyjścia
16
Magistrale manipulatorów + ekspanderów
1+2
Wymiary płytki elektroniki (mm)
264 x 134
KOMUNIKACJA
Komunikator telefoniczny PSTN
Tak
Moduł GSM
tak (zewnętrzny)
Numery do powiadamiania telefonicznego
16
Komunikaty głosowe
32
Komunikaty na pager/SMS
64
Obsługa modułu ETHM-1
Tak
Monitorowanie przez sieć Ethernet
Tak
Programowanie przy pomocy programu przez sieć Tak
Ethernet
Programowanie i obsługa przy pomocy przeglądarki Tak
WWW
Obsługa przy pomocy programu przez sieć Ethernet
Tak
Programowanie i obsługa przy pomocy telefonu Tak
komórkowego
Centrale umieścić w obudowie spełniającej wymagania normy EN50131 Grade 3 z
zasilaczem, akumulatorem i zabezpieczeniem antysabotażowym. Montować na wysokości
170 cm nad poziomem podłogi.
EKSPANDER WEJŚĆ
Moduły wejść z zasilaczem dla central umożliwiają powiększenie puli wejść dostępnych do
podłączania czujek włamaniowych oraz urządzeń automatyki. Dzięki funkcji analizowania
impulsów, ekspandery te można wykorzystać do bezpośredniego dołączania czujek
wibracyjnych i roletowych.
5
WŁAŚCIWOŚCI:
- rozbudowa systemu o 8 wejść
- obsługa konfiguracji NO, NC, EOL, 2EOL/NO i 2EOL/NC
- programowanie wartości rezystancji parametrycznej
- obsługa czujek wibracyjnych i roletowych
- zasilacz impulsowy
DANE TECHNICZNE:
Nominalne napięcie zasilania
18 V AC ±10%, 50–60 Hz
Nominalne napięcie wyjściowe zasilacza
13,6 V...13,8 V DC
Napięcie zgłoszenia awarii akumulatora
11 V ±10%
Napięcie odcięcia akumulatora
9,5 V ±10%
Wydajność prądowa zasilacza
1,2 A
Prąd
ładowania
akumulatora 350 mA / 700 mA
(przełączany)
Maksymalny pobór prądu
91 mA
Wymiary płytki elektroniki (mm)
140 x 68
Liczba wejść programowalnych
8
Klasa środowiskowa wg EN50130-5
II
Masa
131 g
Zakres temperatur pracy
-10°C…+55°C
Umieścić w obudowie spełniającej wymagania normy EN50131 Grade 3 z zasilaczem,
akumulatorem i zabezpieczeniem antysabotażowym. Montować na wysokości 170 cm nad
poziomem podłogi.
KLAWIATURA LCD
Pozwalają one na uzbranianie i rozbrajanie oraz rozbudowanie funkcjonalności central
alarmowych i dopasowanie systemu do indywidualnych potrzeb. Oprócz rozbudowy liczby
wejść i wyjść centrali, umożliwiają uzyskanie dodatkowych funkcji, takich jak np. kontrola
dostępu.
WŁAŚCIWOŚCI
podświetlenie klawiatury i wyświetlacza
- diody LED informujące o stanie systemu
- alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
6
- sygnalizacja dźwiękowa wybranych zdarzeń w systemie
- 2 wejścia
- sygnalizacja utraty łączności z centralą
- łącze RS-232 do współpracy z programem
DANE TECHNICZNE
Nominalne napięcie zasilania (±15%)
12 V DC
Średni pobór prądu (±10%)
33 mA
Wymiary obudowy (mm)
114 x 94 x 23,5
Klasa środowiskowa
II
Zakres temperatur pracy
-10°C…+55°C
KLAWIATURA STREFOWA
Pozwalają one na uzbranianie i rozbrajanie strefy w budynku
WŁAŚCIWOŚCI
sterowanie jedną strefą w systemie
- alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
- diody LED pokazujące stan strefy
- sygnalizacja dźwiękowa wybranych zdarzeń w systemie
- funkcje kontroli dostępu
- przekaźnik do sterowania elektrozaczepem, ryglem
lub blokadą elektromagnetyczną
- wejście do kontroli stanu drzwi
DANE TECHNICZNE
Nominalne napięcie zasilania (±15%)
12 V DC
Średni pobór prądu (±10%)
24 mA
Wymiary obudowy (mm)
80 x 127 x 24
Klasa środowiskowa
II
Zakres temperatur pracy
-10°C…+55°C
Maksymalne
napięcie
przełączane
przez 24 V
przekaźnik
Maksymalny prąd przełączany przez przekaźnik
MODUŁ KOMUNIKACYJNY GSM/GPRS
7
2A
Skuteczne narzędzia powiadamiania odgrywają kluczową rolę w nowoczesnych systemach
alarmowych. Urządzenie zaprojektowane do niezawodnego przekazania informacji alarmowej
poprzez sieć komórkową GSM.
WŁAŚCIWOŚCI:
- symulacja analogowej linii telefonicznej z wykorzystaniem sieci komórkowej
- 4 programowalne wejścia wyzwalające powiadamianie i/lub monitoring GPRS
- konwersja monitoringu telefonicznego z dowolnej centrali na transmisję GPRS
- funkcja retransmisji numeru dzwoniącego CallerID w systemach DTMF i FSK
- konwersja komunikatów PAGER (DTMF) na SMS
- wysyłanie transmisji testowej z wykorzystaniem CLIP
- odbiornik SMS dla stacji monitorującej
- praca w charakterze modemu zewnętrznego (centrale z serii INTEGRA)
- port RS-232 do programowania modułu i wykorzystania funkcji modemu
DANE TECHNICZNE
Nominalne napięcie zasilania (±15%)
12 V DC
Średni pobór prądu (±10%)
230 mA
Klasa środowiskowa
II
Zakres temperatur pracy
-10°C…+55°C
SYRENY
Zewnętrzny sygnalizator optyczno-akustyczny.
Przeznaczony jest do stosowania w systemach alarmowych. Sygnalizacja odbywa się
optycznie (pulsująca żarówka) i akustycznie (przetwornik piezo). Obudowa sygnalizatora
wykonana jest z wysokiej jakości poliwęglanu - co zapewnia jego dużą wytrzymałość
mechaniczną. Dodatkowa pokrywa z czujnikiem sabotażowym zabezpiecza elektronikę i
złącza
przed
udarami
mechanicznymi
oraz
niekorzystnym
atmosferycznych. Wybosażony w akumulator.
WŁAŚCIWOŚCI
- sygnalizacja akustyczna: przetwornik piezoelektryczny
- sygnalizacja optyczna: superjasne diody LED
- wewnętrzna osłona metalowa
8
wpływem
czynników
- zabezpieczenie sabotażowe przed:
oderwaniem od podłoża
otwarciem
- dołączony szczelny akumulator kwasowo-ołowiowy
DANE TECHNICZNE
Zasilanie:
12V DC +/-15%,
Pobór prądu (sygnalizacja akustyczna):
190mA,
Pobór prądu (sygnalizacja optyczna):
250mA,
Maksymalny pobór prądu – sygnalizacja optyczna i akustyczna
400mA
Natężenie dźwięku:
120dB
Temperatura pracy:
-30°C...+55°C,
Akumulator wewnętrzny
6V/1,3 Ah
Wymiary:
148 x 254 x 64
Masa:
1,14 kg
Klasa środowiskowa wg EN50130-5
III
Wewnętrzny sygnalizator optyczno-akustyczny.
Wyposażony jest w przetwornik akustyczny u wysokiej głośności. Niewielka i
estetyczna obudowa sygnalizatora umożliwia dyskretne zamontowanie urządzenia w
chronionym pomieszczeniu.
WŁAŚCIWOŚCI:
- sygnalizacja akustyczna: przetwornik piezoelektryczny
- sygnalizacja optyczna: superjasne diody LED
- zabezpieczenie sabotażowe przed:
- oderwaniem od podłoża
- otwarciem
- dostępny również w kolorze niebieskim (SPW-220 BL)
i pomarańczowym (SPW-220 O)
Zasilanie:
12V DC +/-15%,
Pobór prądu (sygnalizacja akustyczna):
110mA,
Pobór prądu (sygnalizacja optyczna):
200mA,
Maksymalny pobór prądu – sygnalizacja optyczna i akustyczna
300 mA
9
Natężenie dźwięku:
120dB
Temperatura pracy:
-30°C...+55°C,
Akumulator wewnętrzny
6V/1,3 Ah
Wymiary:
87 x 133 x 37
Masa:
199 g
Klasa środowiskowa wg EN50130-5
II
Syreny należy montować w najwyższym możliwym punkcie, min 3 m syrena zew., min. 2,4 m
syrena wew.
CZUJKI
Czujka PIR
Czujki ruchu typu PIR są najpopularniejszym sposobem wykrywania ruchu w zamkniętych
pomieszczeniach, w których utrzymywana jest temperatura pokojowa. Zawdzięczają to przede
wszystkim swojej skuteczności i niezawodność, a także łatwości zastosowania.
WŁAŚCIWOŚCI:
- podwójny pyroelement
- cyfrowy algorytm detekcji
- wymienne soczewki Fresnela
- funkcja prealarmu
DANE TECHNICZNE:
Nominalne napięcie zasilania (±15%)
12 V DC
Średni pobór prądu (±10%)
10 mA
Czas sygnalizacji alarmu
2s
Wykrywalna prędkość ruchu
Wymiary obudowy (mm)
63 x 96 x 49
Klasa środowiskowa
II
Zakres temperatur pracy
-10°C…+55°C
Stopień zabezpieczenia wg EN50131-2-2
Grade 2
Zalecana wysokość montażu
2,4 m
Masa
90 g
Spełniane normy
EN50131-1,
EN50131-2-2,
EN50130-4, EN50130-5
10
KONTRAKTON
Czujnik magnetyczny otwarcia drzwi do montażu wpuszczanego
Parametry techniczne:
typ
2EOL/NC
Zasięg
20 mm
Przewód
zaciski
Dołączanie przewodów do poszczególnych elementów należy wykonać przez przykręcenie
lub zaciskanie. Dla wypustów należy zostawić zapasy przewodów 30 cm.
3.4. Topologia okablowania.
Topologia okablowania w przypadku elementów detekcyjnych, sygnalizatorów ma postać
gwiazdy, System wykorzystuje magistralę RS485 do łączenia ekspanderów i klawiatur.
Wszystkie linie dozorowe w systemie powinny być prowadzone kablami YTDY 8x0,5 mm.
Magistrala RS485 poprowadzić kablem UTP kat.5e UUTP LSOH lub jego zamiennik.
Szczegółowe informacje techniczne na temat urządzeń i instalacji znajdują się na rysunkach
dołączonych do niniejszego projektu. Do każdego elementu wykonawczego (czujki,
sygnalizatory) należy ułożyć jedną linię dozorową z minimum jedną zapasową parą
przewodów.
3.5. Zasilanie.
Do zasilenia centrali, ekspanderów wyprowadzić obwód z rozdzielnicy elektrycznej wg.
proj. elektrycznego. Całkowita moc pobierana przez centralę nie przekroczy 500W.
Głównym założeniem przyjętym do wyliczenia pojemności awaryjnej źródeł zasilania jest
zapewnienie poprawnej pracy wszystkich urządzeń wchodzących w skład systemu
sygnalizacji włamania i napadu przez 12h w czuwaniu i 15 min w alarmie.
Dla centrali i ekspanderów 1, 2, 3 przyjmuje się 2 akumulatory o pojemności 17Ah, dla
ekspanderów 4 i 5 jeden akumulator o pojemności 17Ah, dla ekspanderów 6, 7, 8 jeden
akumulator o pojemności 17Ah.
3.6. Okablowanie.
11
Wszystkie instalacje poziome znajdujące się na korytarzach należy prowadzić w korytach
kablowych w przestrzeni sufitu podwieszanego. Zejścia do urządzeń w pomieszczeniach
należy prowadzić pod tynkiem w rurkach PCV ø16. Dopuszcza się stosowanie zamienne rury
karbowanej giętkiej. W miejscach gdzie nie jest możliwe prowadzenie okablowania pod
tynkiem należy prowadzić w korytku plastikowym w kolorze białym, po stronie chronionej.
Okablowanie pionowe należy prowadzić w metalowych korytkach kablowych min. 100 mm w
dedykowanych szachtach elektrycznych. W przypadku konieczności zmiany prowadzenia
torów kablowych dopuszcza się odstępstwa od projektu, wprowadzone zmiany należy nanieść
na projekcie po zakończeniu instalacji. Nie dopuszcza się łączenia żył kabli poza elementami i
urządzeniami systemu. Zaleca się zachowanie odległości 0,3 m kładzionego okablowania od
instalacji pozostałych systemów. Przejścia przez ściany i stropy wykonać w osłonie z rur.
Należy również przestrzegać zasady, że przejścia w sufitach lub ścianach, którymi
prowadzone jest okablowanie, a które stanowią oddzielenie pożarowe stref pożarowych
należy uszczelnić atestowanymi materiałami ognioodpornymi (korki, masy uszczelniające,
farby itp.) a miejsca przejść odpowiednio oznakować.
3.7. Instalacja urządzeń i elementów systemu.
Klawiatury systemowe instalować na wysokości 1.4m od podłoża w miejscu wskazanym
na rysunku. Czujki magnetyczne (kontraktony) przewidziane do montażu na drzwiach, należy
montować po stronie chronionego obszaru na futrynie w górnej części drzwi w 2/3 szerokości
licząc od strony zawiasów. Należy zachować odległości miedzy dwoma elementami wg.
zaleceń producenta.
Czujki pasywne podczerwieni, należy montować na wysokości 2,2 m od podłoża(dolna
krawędź czujki), zgodnie ze wskazaniem na rysunkach. Łączyć je dwuparametrycznie z
centralą lub ekspanderem. Syreny zewnętrzne należy zainstalować na elewacji budynku na
wysokości min. 3m. Należy pamiętać, że przewód prowadzony do syren ma być niewidoczny
na zewnątrz budynku. Centralę i ekspandery montować na wysokości <1,5m i należy je
uziemić.
Wszystkie elementy systemu zabezpieczyć antysabotażowo.
Przed przystąpieniem do programowania opisów elementów systemu w centrali należy
uzgodnić z przedstawicielem inwestora nazwy poszczególnych lokalizacji punktów
dozorowych (pomieszczeń, korytarzy itp.). Uzgodnienia te mają na celu dobranie określeń
12
najbardziej zrozumiałych i jednoznacznych dla osób obsługujących system, czytających
komunikaty pojawiające się np. na wyświetlaczu klawiatury.
Uruchomienie systemu należy wykonać zgodnie z dokumentacją techniczną-ruchową przez
uprawnionego instalatora.. Wszelkie zmiany i odstępstwa od niniejszego opracowania należy
uzgodnić z projektantem.
System powinien podlegać konserwacji. Przegląd systemu należy wykonać, co najmniej raz na
rok, w czasie, którego musi być sprawdzone działanie każdego elementu systemu oraz sygnały
wysyłane do stacji monitorującej. Przeglądy musi dokonywać licencjonowana firma
posiadająca odpowiednie doświadczenie.
3.8. Odbiór robót.
Przed przekazaniem systemu do eksploatacji Wykonawca zobowiązany jest przekazać:
- dokumentacje powykonawcza zawierającą zaktualizowany projekt techniczny z
naniesionymi i uzgodnionymi zmianami powstałymi w czasie wykonawstwa
- ważne świadectwa dopuszczenia do stosowania użytych materiałów i urządzeń
systemu
- protokóły pomiarów
Odbierający powinien sprawdzić wzrokowo, czy praca została wykonana w sposób
zadawalający, czy metody, materiały i elementy systemu zostały użyte zgodnie z
obowiązującą normą oraz czy dokumentacja powykonawcza (rysunki i opisy) są zgodne ze
stanem faktycznym.
Użytkownik zorganizuje zebranie szkoleniowe operatorów na temat obsługi systemu SSWiN
a przedstawiciel wykonawcy je przeprowadzi.
4. System telewizji dozorowej
4.1. Zakres opracowania.
System telewizji dozorowej wykonany jest w oparciu o urządzenia z obrazem kolorowym
(w nocy monochromatyczny). System telewizji przemysłowej (CCTV) ma obejmować swoim
zasięgiem teren zewnętrzny wokół budynków wraz z parkingami. Teren zewnętrzny zostanie
pokryty 8 kamerami typu dzień/noc w celu obserwacji newralgicznych miejsc wokół budynku.
13
Zasilanie kamer będzie się odbywało z zasilacza umieszczonego w obudowie Sygnał z kamer
poprzez kable RG59 będzie zapisywany na dysku twardym rejestratora. Zasilanie kamer
przwidziano w projekcie elektrycznym. Oprogramowanie rejestratorów umożliwi prace
systemu w trybie alarmowym, co zapewni odpowiednia reakcje obsługi na zaistniałe zdarzenia
oraz wydłuży czas zapisu na dysku.
Rejestrator będzie podłączony do sieci LAN i obraz z kamer będzie możliwy do podglądu na
monitorze dowolnego komputera w budynku jak i poza nim, a który uzyska odpowiednie
uprawnienia od administratora systemu tam zainstalowanego. W celu tym administrator
systemu zainstaluje na odpowiednim komputerze oprogramowanie typu Client i przydzieli
kody dostępu. Możliwe będzie zróżnicowanie poziomów dostępu do systemu.
Podczas projektowania systemu kierowano się następującymi założeniami:
- zastosowanie systemu CCTV zgodnie z europejskimi i polskimi normami standardami
i zaleceniami
- Ustawa o Ochronie Osób i Mienia z dnia 22 sierpnia 1997, Dz. U. 97.114.740,
- Rozporządzenie MSWiA w sprawie szczegółowych zasad i wymagań, jakim powinna
odpowiadać ochrona wartości pieniężnych przechowywanych i transportowanych przez
przedsiębiorców i inne jednostki organizacyjne, Dz. U. 98.129.858,
- Polska Norma PN93/E-08390 – Systemy Alarmowe.
- Materiały szkoleniowe Centrum Szkolenia przy Polskiej Izbie Systemów Alarmowych
- PN-EN_501322-1:1997 Systemy nadzoru wizyjnego
- BN-84 8984-10 Zakładowe sieci telekomunikacyjne przewodowe instalacje
wewnętrzne
- BN-84/8984-10- Instalacje wnętrzowe. Ogólne wymagania.
- BN-73/9371-03- Uziemienie urządzeń telekomunikacji przewodowej i
bezprzewodowej.
– Ogólne wymagania i badania.
- Zalecenia producentów urządzeń
- Ustawa z dnia 7 lipca 1994 r. "Prawo Budowlane" (j.t.: Dz.U. 2000 Nr109 poz.1126 ze
zm.),
- Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim
powinny odpowiadać budynki i ich usytuowanie z dnia 12 kwietnia 2002r, i późniejsze
nowelizacje,
- minimalizacja kosztów instalacji i konserwacji
14
- łatwa administracja systemu
- zapis zdarzeń
- możliwość rozbudowy systemu
Zakres opracowania obejmuje:
- analizę obiektu i dobór odpowiedniej konfiguracji systemów,
- określenie założeń przyjętych do wykonania projektu i realizacji inwestycji,
- dobór i rozmieszczenie poszczególnych elementów systemów,
- dobór oprogramowania systemowego,
- budowę tras kablowych wraz z określeniem sposobu prowadzenia instalacji,
- rysunki instalacji.
4.2. Opis systemu.
W obiekcie proponuje się zastosować system telewizji dozorowej oparty na urządzeniach
przesyłających obraz po kablu koncentrycznym. Proponowane urządzenia należą do
najwyższej klasy urządzeń telewizji dozorowej. Długoletnie doświadczenia firm w branży
zabezpieczeń osób i mienia pomogło przy opracowywaniu kamer i rejestratorów cyfrowych
spełniających wymagania wszystkich użytkowników.
4.3. Charakterysytka projektowanych urządzeń.
REJESTRATOR CYFROWY
Sieciowy rejestrator to nowoczesne urządzenie cechuje się pracą w trybie ciągłym, który
to jest wykorzystywany w systemach wymagających długiego okresu archiwizacji nagrań.
Powyższy model został wyposażony w przemysłową obudowę RACK 19" 2U, która posiada
filtry anty kurzowe. Całość zamykana jest na kluczyk, tak aby tylko osoba nadzorująca
monitoring miała do niego dostęp. DVR posiada przejrzyste i łatwe w obsłudze menu w
języku polskim, poruszanie się po nim jest intuicyjne. Do urządzenia możemy bez problemu
podłączyć pilot, klawiaturę lub joystick. Dzięki swojej wielofunkcyjności jest również
kompatybilny z Internetem, co pozwala użytkownikowi na podgląd obrazu z kamer przez
dowolną przeglądarkę internetową.
Najważniejsze cechy rejestratora:
- obsługa do 8 kamer
- możliwość zainstalowania wewnątrz 5 dysków o łącznej pojemności 10TB
15
- zapewniający wysoką odporność na awarie system operacyjny klasy Windows Embedded,
- zainstalowany na dysku półprzewodnikowym SSD (brak elementów mechanicznych)
- zainstalowany i wstępnie skonfigurowany system nadzoru wizyjnego
- możliwość przywrócenia systemu do stanu zapisanego przez instalatora lub do stanu
fabrycznego
- certyfikat zgodności z CE
- 24 miesiące gwarancji
- procesor i pamięć dostosowane do wymagań systemu nadzoru wizyjnego w danej
konfiguracji
nagrywarka DVD-RW Dual Layer
- interfejs sieciowy 10/100/1000 Mbit/s
- wyjścia VGA, DVI, HDMI (obsługa 2 monitorów wysokiej rozdzielczości FullHD,
opcjonalnie - obsługa 4, 6 lub 8 monitorów wysokiej rozdzielczości)
- wyjście wizji na dodatkowy monitor analogowy (tzw. monitor spotowy), z trybem
sekwencyjnego przełączania grup kamer i oknem alarmowym
- dostęp do urządzenia ograniczony za pomocą kluczy
- wymienne filtry powietrza w drzwiach przednich
- rozbudowany system chłodzenia dostosowany do obciążenia rejestratora
- wymiary 2U
- waga ok. 40 kg (z zainstalowanymi dyskami w kieszeniach )
KAMERA KOLOROWA
Kamera zintegrowana to wysokiej jakości urządzenie, które ze względu na wysoką
funkcjonalność (możliwość pracy w zróżnicowanych warunkach środowiskowych i
oświetleniowych) oraz bardzo dobrą jakość wyświetlanego obrazu doskonale sprawdza się w
wymagających systemach nadzoru wideo CCTV . Kamera posiada solidną obudowę (norma
IP66), dzięki czemu znajduje zastosowanie zarówno w wewnętrznych, jak i zewnętrznych
systemach telewizji przemysłowej.
Specyfikacja techniczna
16
• Kamera dzień/noc 1/3" Super HAD CCD
• Minimalne oświetlenie 0,05 lux (F1.2) kolor
0.0001Lux(sens-up) BW
• Wysoka rozdzielczość 600 linii w kolorze i 700 linii w BW
• Ruchomy filtr podczerwieni ICR
• OSD w języku polskim
• Dodatkowe funkcje kamery: DIS, BLC, PIP, HLC, Sens-up, ATW1, ATW2, AWC,
AGC,XDR, System redukcji szumów (2D+3D), AI Noise Filter, inteligentna analiza obrazu
• 12 stref prywatności
• COAXIAL - sterowanie po kablu koncentrycznym
• 230V AC (SCB-2001PH)
ZASILACZ AWARYJNY UPS Rack-Mount 3U
Moc wyjściowa: 3000.00 VA; Moc wyjściowa: 2700.00 W; Napięcie wejściowe: 230.00 V;
Czestotliwość: 60.00 Hz; Zakres napięcia wyjściowego: 220.000 V; Kształt napięcia
wyjściowego: sinusoidalny;
Napięcie
wyjściowe
akumulatora: 230.00
V;
Czas
podtrzymania: 15.000 min.; Czas ładowania: 3.00 godz.; Ilość gniazd wyjściowych: 12.00
szt.; Interfejs: DB-9 RS-232,SmartSlot; Waga: 60.73 kg;
MONITOR
Złącza
1xHDMI, 2x Scart,, DVI-D, Component, PC Audio IN, słuchawkowe, optyczne
Wielkość ekranu
18,5
Rodzaj panelu
TN
Współczynnik proporcji
16:9
Rozdzielczość
1366x768
Jasność (cd/m2)
250
Kontrast
50 000:1
Czas reakcji (ms)
5
Kąt oglądania
170/160
Głębia koloru (liczba kolorów)
16.7M Kolorów
Gama kolorów
72%
17
D-Sub
Tak
DVI-D
Tak
Komponentowe wideo
Tak
SCART
Tak x2
HDMI
Tak
Odległość między pikselami ()
0.30x0.30
4.4. Okablowanie.
Okablowanie w budynku będzie instalowane w odpowiednich trasach kablowych,
zabezpieczonych
przed
uszkodzeniem
mechanicznym
(w
korytkach
kablowych,
dedykowanych instalacjom niskoprądowym). W celu uniknięcia uszkodzeń oraz zapewnienia
odpowiedniej jakości przesyłanego obrazu oraz informacji, urządzenia i okablowanie
powinno być instalowane w oddaleniu od miejsc, gdzie mogą występować wysokie poziomy
zakłóceń elektromagnetycznych. Każdą z kamer należy połączyć ze stanowiskiem
rejestrującym w serwerowni, przewodem RG59.
4.4. Zasilanie.
Rejestrator cyfrowy należy zasilić z urządzenia podtrzymującego UPS. UPS i monitor
należy zailić bezpośrednio z gniazda sieci 230V.
Kamery należy zasilić z zailacza znajdującego się w obudowach zewnętrznych kamer.
4.5. Instalacja urządzeń i elementów systemu.
Przy instalacji należy przestrzegać norm i przepisów powszechnie obowiązujących ze
szczególnym zwróceniem uwagi na to żeby:
- urządzenia instalować w sposób utrudniający ich odłączenie
- okablowanie jak najbardziej jest to możliwe zabezpieczyć przed dostępem osób
niepowołanych
Przed uruchomieniem instalacji należy wykonać badania polegające na:
- teście ciągłości żył kabli
- pomiarze rezystancji linii sygnałowych
- pomiarze rezystancji izolacji przewodów
18
- pomiarze pętli zwarcia dla poszczególnych obwodów w rozdzielni
Uruchomienie systemu należy wykonać zgodnie z dokumentacja techniczna producenta.
Obraz ze wszystkich kamer telewizji dozorowej archiwizowany zostanie w rejestratorze
cyfrowym. Rejestrator, UPS i zasilacze do kamer zainstalować należy w pomieszczeniu
serwerowni. Projektowany rejestrator, należy zasilić napięciem 230V z UPS i uziemić ze
zbiorczej szyny uziemień. Monitor zasilić bezpośrednio z sieci 230V. Do rejestratora należy
podpiąć wszystkie sygnały wizyjne z kamer zaprojektowanych na obiekcie oraz monitor.
Dodatkowo rejestrator należy wpiąć w wydzieloną sieć strukturalną w celu rozprowadzania
sygnałów do innych punktów monitoringu wizyjnego.
Uruchomienie rejestratora należy wykonać zgodnie z dokumentacją DTR.
W trakcie prac uruchomieniowych należy wykonać następujące pomiary:
Pomiary statyczne okablowania: pomiar rezystancji pętli, pomiar rezystancji izolacji (a-b),
pomiar doziemienia (a-z i b-z)
Pomiary uziomów kluczowych punktów systemu – szaf centralnych, uziomów kamer
zewnętrznych.
Po wykonaniu instalacji należy wykonać następujące testy:
Test poprawności wykonania połączeń.
Test poprawności wykonania okablowania.
Test pracy systemu w poszczególnych strefach.
Niezawodność działania systemu uwarunkowana jest zachowaniem właściwych warunków
pracy, napięcia zasilania, stanem akumulatorów oraz przeprowadzeniem badań okresowych.
Przegląd systemu nadzoru wizyjnego powinien być przeprowadzany przez licencjonowana
firma posiadająca odpowiednie doświadczenie w temacie telewizji dozorowej, któremu
użytkownik zlecił konserwację instalacji. Zaistniałe uszkodzenia powinny być bezzwłocznie
zgłaszane Serwisowi.
4.6. Odbiór robót.
Przed przekazaniem systemu do eksploatacji Wykonawca zobowiązany jest przekazać:
- dokumentacje powykonawcza zawierającą zaktualizowany projekt techniczny z
naniesionymi i uzgodnionymi zmianami powstałymi w czasie wykonawstwa
19
- ważne świadectwa dopuszczenia do stosowania użytych materiałów i urządzeń
systemu
- protokoły pomiarów rezystancji izolacji i uziemienia
Odbierający powinien sprawdzić wzrokowo, czy praca została wykonana w sposób
zadawalający, czy metody, materiały i elementy systemu zostały użyte zgodnie z
obowiązującą normą oraz czy dokumentacja powykonawcza (rysunki i opisy) są zgodne ze
stanem faktycznym.
Użytkownik zorganizuje zebranie szkoleniowe operatorów na temat obsługi systemu CCTV a
przedstawiciel wykonawcy je przeprowadzi.
5. System sieci strukturalnej.
5.1 Zakres projektu sieci strukturalnej.
Przedmiotem niniejszego opracowania jest projekt instalacji okablowania strukturalnego.
Projekt opracowano zgodnie ze wskazówkami i zaleceniami Inwestora, z uwzględnieniem
wymagań użytkownikach, co do elastyczności systemu oraz standardów nowoczesnych
urządzeń do transmisji danych.
Zakres opracowania obejmuje:
Instalację okablowania strukturalnego, zapewniającą transmisję danych dla urządzeń:
komputerowych, telefonicznych,
Budowę Punktu Dystrybucyjnego
Montaż modułów RJ45 w gniazdach przyłączeniowych użytkowników
Ułożenie i zakończenie w węzłach sieci okablowania poziomego
Ułożenie i zakończenie w węzłach sieci okablowania szkieletowego miedzianego
Dobór urządzeń aktywnych
Opracowanie nie obejmuje:
Instalacji zasilającej dedykowanej 230V
Instalacji zasilania gwarantowanego
Instalacji uziemiającej
Doboru urządzeń serwerowych
20
5.2 Podstawa opracowania.
Podstawą do opracowania zagadnień związanych z okablowaniem strukturalnym są normy
okablowania strukturalnego.
Normy europejskie dotyczące ogólnych wymagań oraz specyficznych dla środowiska
biurowego:
PN-EN 50173-1:2009 Technika Informatyczna – Systemy okablowania strukturalnego –
Część 1: Wymagania ogólne
PN-EN 50173-2:2008 Technika Informatyczna – Systemy okablowania strukturalnego –
Część 2: Budynki biurowe
Dodatkowe normy europejskie związane z planowaniem powołane w projekcie:
EN 50174-1:2009 Technika informatyczna. Instalacja okablowania – Część 1 – Specyfikacja i
zapewnienie jakości
EN 50174-2:2009 Technika informatyczna. Instalacja okablowania – Część 2 – Planowanie i
wykonawstwo instalacji wewnątrz budynków
PN-EN 50174-3:2005 Technika informatyczna. Instalacja okablowania – Część 3 –
Planowanie i wykonawstwo instalacji na zewnątrz budynków
Pozostałe normy europejskie powołane w projekcie:
PN-EN 50346:2004/A1:2009 Technika informatyczna. Instalacja okablowania - Badanie
zainstalowanego okablowania łącznie z dodatkiem z 2009r
PN-EN
50310:2007
Stosowanie
połączeń
wyrównawczych
i
uziemiających
w budynkach z zainstalowanym sprzętem informatycznym
System okablowania oraz wydajność komponentów musi pozostać w zgodzie z wymaganiami
normy PN-EN 50173-1:2009 lub z adekwatnymi normami międzynarodowymi, tj. ISO/IEC
11801
5.3 Założenia użytkownika i przyjęta architektura rozwiązania.
System okablowania strukturalnego w budynku A, będzie zbudowany z przyłącza
telekomunikacyjnego, centrali telefonicznej oraz Głównego Punktów Dystrybucji sieci GPD, i
nowych gniazd końcowych – stanowisk roboczych.
Projektuje się rozwiązanie (okablowanie), które ma pochodzić od jednego producenta i być
objęte jednolitą i spójną gwarancją systemową producenta na okres minimum 25 lat
21
obejmującą wszystkie elementy pasywne toru transmisyjnego, jak również płyty czołowe
gniazd końcowych, wieszaki kablowe i szafy dystrybucyjne.
Wymaga się, aby 25-letnia gwarancja była standardowym elementem w ofercie producenta,
nie może być oferowana „specjalnie dla tej inwestycji” przez wykonawcę, dostawcę,
dystrybutora, a nawet przez producenta;
Wszystkie elementy okablowania (w szczególności: panele krosowe, gniazda, kabel, szafy,
kable krosowe, płyty czołowe gniazd, prowadnice kablowe i inne) mają być oznaczone logo
lub nazwą tego samego producenta i pochodzić z jednolitej oferty rynkowej producenta.
Wszystkie podsystemy, tj. system okablowania logicznego (i telefonicznego) muszą być
opracowane (tj. zaprojektowane, wykonane i wdrożone do oferty rynkowej) przez producenta
jako kompletne rozwiązania, celem uzyskania maksymalnych zapasów transmisyjnych
(marginesów pracy). Niedopuszczalne jest stosowanie rozwiązań „składanych” od różnych
dostawców komponentów (różne źródła dostaw kabli, modułów gniazd RJ45, paneli, kabli
krosowych, itd)
Wszystkie
komponenty systemu
okablowania mają
być
zgodne z
wymaganiami
obowiązujących norm wg.: ISO/IEC 11801:2002 wyd.2, EN-50173-1:2007, IEC 611565:2002, ANSI/TIA/EIA 568-B.2-1.
W celu zagwarantowania Użytkownikowi Końcowemu najwyższej jakości parametrów
technicznych i użytkowych cała instalacja musi być (bezpłatnie) nadzorowana w trakcie
budowy oraz zweryfikowana przez inżynierów ze strony producenta przed odbiorem
technicznym.
Okablowanie poziome wykonane będzie w kategorii 5
Z przyłącza (przyłącze i przełącznica – poza opracowaniem) będą wyprowadzone linie ISDN
do Centrali Telefonicznej oraz do routera i dalej poprzez elementy aktywne i pasywne sieci
bezpośrednio do gniazd RJ45. Główny Punkt Dystrybucji (GPD) umieszczony w serwerowni
(pomieszczenie 1/15) będzie zbudowany z szafy rack 42U 800x800. W szafie będą
umieszczone urządzenia sieciowe, zarówno aktywne jak i pasywne, także elementy innych
systemów. Projektowane okablowanie poziome obsługiwane jest przez punkt dystrybucyjny
GPD będzie rozprowadzone do stanowisk roboczych za pomocą kabla kat.5e UUTP LSOH.
Ilość stanowisk roboczych wynika ze wskazówek Użytkownika końcowego, oraz jest zgodna
z otrzymaną aranżacją pomieszczeń. Przy czym ich ostateczna i precyzyjna lokalizacja
powinna być ustalona z wykonawcą okablowania przed rozpoczęciem prac. Część gniazd
zostanie wykorzystana do rozprowadzenia sieci komputerowej, a część dla usług
22
telefonicznych.
Maksymalna długość kabla instalacyjnego (tzw. łącza stałego) nie może
przekroczyć 90 metrów.
5.4 Instalacja – opis technologii.
PRZYŁĄCZE
Głowica – tylnia ściana pomieszczenia serwerowni 1/15. Należy zainstalować nową
głowicę telefoniczną i przyłączyć wieloparowy parowy kabel przyłączeniowy. Należy
poprowadzić przewód dla sieci telefonicznej od przyłącza do 25 portowego patchpanelu. Z
patchpanelu kablem krosowym do Centrali telefonicznej i modemu/routera dla sieci
komputerowej znajdujących się w Serwerowni. Prace przy przebudowie przyłącza
teletechnicznego prowadzić pod nadzorem przedstawiciela właściciela tego przyłącza.
OKABLOWANIE POZIOME
Do każdego stanowiska roboczego składającego się z dwóch złącz RJ45 należy
doprowadzić po jednym kablu kat.5e UUTP LSOH bezpośrednio z patch paneli 16 portowych
kat. 5, umieszczonych w szafie. Wszystkie 8 żył skrętki musi zostać zakończonych
bezpośrednio w złączu RJ45 „keystone” i posiadać jednolitą numerację zarówno na patch
panelach jak i gniazdach.
W celu zagwarantowania najwyższej jakości połączenia, przede wszystkim powtarzalnych
parametrów, wszystkie złącza muszą być zarabiane za pomocą standardowych narzędzi
instalacyjnych tj. zgodnych ze standardem złącza 110 lub LSA+. Proces montażu ma
gwarantować najwyższą powtarzalność.
Instalując okablowanie skrętkowe należy zachowywać poniższe bezpieczne odległości od
kabli zasilających:
Minimalny dystans pomiędzy kablami w
[mm]
Typy kabli
Nieekranowany kabel zasilający oraz
skrętka nieekranowana
Brak
Przegroda
Przegroda
przegrody
aluminiowa
stalowa
200
100
50
20
5
Nieekranowany kabel zasilający oraz 50
23
skrętka ekranowana
Ekranowany kabel zasilający oraz
skrętka nieekranowana
Ekranowany kabel zasilający oraz
skrętka ekranowana
30
10
2
0
0
0
Powyższa tabela nie wymaga stosowania w stosunku do ostatnich 15m łącza od strony
gniazda przyłączeniowego.
Wszystkie metalowe części szaf i stelaży dystrybucyjnych muszą zostać uziemione. W celu
ochrony przed niepowołanym dostępem wszystkie szafy dystrybucyjne oraz pomieszczenia
teletechniczne powinny zostać wyposażone w drzwi z zamkami zabezpieczającymi
WYMAGANE PARAMETRY KABLA TELEINFORMATYCZNEGO:
Typ kabla:
instalacyjny nieekranowany kat.5e 4parowy
Normy:
ISO/IEC 11801, TIA/EIA 568
Zastosowanie:
systemy okablowania strukturalnego do
100MHz (aż do 125MHz)
Przewodnik:
czysta miedź 24AWG
Izolacja:
Polyethylen
Powłoka zewnętrzna:
PVC, średnica 5mm, kolor biały
Kody kolorystyczne:
nieb-biały/nieb
pomarań-biały/pomarań
ziel-biały/ziel
brązowo-biały/brązowy
(żyły dwukolorowe tworzone w postaci
cienkiego paska wzdłużnego).
TRASY KABLOWE
Kable należy prowadzić w dedykowanych do tego celu trasach kablowych (trasy w
opracowaniu elektrycznym). Okablowanie w pionie między kondygnacjami należy układać w
szachtach kablowych teletechnicznych/elektrycznych i mocować je do drabin kablowych.
Okablowanie układane w poziomie należy instalować w korytach kablowych lub listwach
instalacyjnych. Należy stosować podwieszane koryta kablowe metalowe wykonane z blachy
perforowanej, w przestrzeni podsufitowej. Kable skrętkowe okablowania poziomego
24
instalowane pod tynkiem należy układać w rurach osłonowych z tworzywa sztucznego. Nie
należy prowadzić kabli telekomunikacyjnych i zasilających w tej samej rurze osłonowej.
KONFIGURACJA GPD
Projektowaną instalację okablowania strukturalnego obsługuje:
Główny Punkt Dystrybucyjny (GPD) z 78 liniami transmisyjnymi.
Punkt Dystrybucyjny należy wykonać w postaci szafy dystrybucyjnej 19” 42U 800x800. Szafa
stojąca 19'' przeznaczona jest do zabudowy elementami pasywnymi i aktywnymi. Metalowa
obudowa szafy o stopniu szczelności IP20 pokryta jest farbą w kolorze jasnoszarym RAL
7035. Szafa posiada jeden stelaż 19''. Drzwi szafy otwierane prawo lub lewostronnie dzięki
możliwości dowolnego zawieszenia szafy (góra/dół). Szafa kompletnie zmontowana i
uziemiona.
Szczegółową lokalizację punktów dystrybucyjnych należy skoordynować z projektem
wnętrz oraz uzgodnić z Użytkownikiem przed montażem przy uwzględnieniu docelowego
zagospodarowania technologicznego pomieszczenia. Montaż punktów dystrybucyjnych
okablowania strukturalnego skoordynować z wykonawstwem instalacji elektrycznych w celu
zapewnienia odpowiedniej mocy zasilania.
KONFIGURACJA PUNKTU LOGICZNEGO
Punkt logiczny PL oparty został na nieekranowanym natynkowym gnieździe
teleinformatycznym kategorii 5 lub w puszce podłogowej. Występuje w konfiguracji 2xRJ45 .
Gniazdo będzie umieszczone w tej samej listwie co gniazda zasilające dedykowane dla
komputerów.
Złącza RJ45, montowane w gniazdach przyłączeniowych, muszą spełniać wymagania norm
EN 50173, ISO/IEC 11801, ANSI/TIA/EIA 568-B.2 dla kategorii 5.
Ilość gniazd dołączonych do poszczególnych punktów dystrybucyjnych opisuje schemat
blokowy sieci okablowania strukturalnego
URZĄDZENIA AKTYWNE
Przełącznik sieciowy 16 porty
W celu obsługi punktów sieciowych przewidziano przełączniki sieciowe L2/4 Fast Ethernet
Opis produktu:
25
Przełącznik Fast Ethernet warstwy 2/4 wyposażonym w 28 porty; 24 portów 100Base-FX oraz
4 porty combo. Gigabit Ethernet RJ-45/SFP (Small Form Factor Pluggable). Przełącznik ten
posiada wiele funkcji i jest tanim rozwiązaniem, które zapewnia stałą dostępność,
rozbudowane zabezpieczenia oraz zaawansowaną usługę QoS w zakresie wejścia do sieci,
przy jednoczesnym zachowaniu prostoty zarządzania.
Podstawowe parametry techniczne:
16/24 portów 100Base-FX
Porty fizyczne
4 porty Combo Gigabit (RJ-45/SFP)
1 port konsoli RS-232 DB-9
Wydajność
Możliwość przełączania:
17,6 Gbps
Rozmiar bufora pakietów:
4 Mb
Rozmiar tablicy adresów MAC:
8 000
Zabezpieczenia
Obsługuje kontrolę dostępu w oparciu o
port IEEE 802.1x oraz adres MAC
Przydzielanie QoS
Uwierzytelnianie RADIUS
Ochrona źródła IP
Dynamiczna kontrola protokołu ARP
Wykrywanie łącza
Filtr adresu MAC
TACACS+ 3.0
Lista kontroli dostępu
SSH (v1.5/v2.0)
SSL
Zarządzanie
Zarządzanie przełącznikiem:
CLI poprzez port konsoli lub Telnet
Zarządzanie WEB
SNMP v1, v2c, v3
Oprogramowanie i konfiguracja:
Obrazy podwójnego oprogramowania
Uaktualnianie oprogramowania poprzez
26
serwer TFTP
Wiele plików konfiguracyjnych
Udostępnianie/
pobieranie
plików
konfiguracyjnych poprzez serwer TFTP
Standardy IEEE
Protokół Spanning Tree IEEE 802.1D
Protokół Rapid Spanning Tree (IEEE
802.1w)
IEEE 802.1p Priority tags
Sieć VLAN IEEE 802.1Q
Sieci VLAN oparte na protokole IEEE
802.1v
Uwierzytelnianie portów IEEE 802.1x
IEEE 802.3-2005
Ethernet, Fast Ethernet, Gigabit Ethernet
Kontrola przepływu pełnego dupleksu
Protokół Link Aggregation Control
IEEE 802.3ac VLAN Tagging
Cechy mechaniczne
Wymiary (W x S x G):
4,3 x 44 x 23/17,1 cm (1RU)
Wskaźniki LED:
port, uplink, system, diagnostyka
Waga:
2,9/2 kg
Bezpieczeństwo
CSA/NRTL (UL1950, CSA 22.2.9.50)
TUV/GS (EN60950)
Zgodność elektromagnetyczna
Oznaczenie CE
FCC, klasa A
VCCI, klasa A
CISPR, klasa A
27
MODEM / ROUTER
Router Firewall oferuje kompleksową ochronę przed atakami wirusów, włamaniami i
szkodliwymi treściami, a także usługi wirtualnej sieci prywatnej (ang. Virtual Private Network
- VPN). Przeznaczona jest dla dużych przedsiębiorstw. Dzięki solidnym funkcjom
zabezpieczeń, elastycznej konfiguracji i braku ukrytych opłat zapewnia ona wysoki zwrot z
inwestycji.
CENTRALA TELEFONICZNA
Właściwości centrali telefonicznej:
- Integracja z sieciami IP Inteligentna dystrybucja ruchu (IDR) VoIP
- zintegrowana karta VoIP, programowanie przy wykorzystaniu protokołu TCP/IP i karty
sieciowej, współpraca z oprogramowaniem typu CTI, otwarte protokoły programowe i wersja
obudowy dostosowana do montażu w szafie 19” pozwalają zintegrować centrale z sieciami
komputerowymi, okablowaniem strukturalnym i oprogramowaniem.
- unikalny system czterech 16-poziomowych Infolinii (IVR), zintegrowana Poczta Głosowa,
możliwość stworzenia grup agentów odbierających połączenia według zadanych kryteriów
(UCD, ACD) i pełna identyfikacja CLIP stworzenie callcenter nawet przez małe firmy.
Rejestracja połączeń wychodzących, przychodzących i ruchu wewnętrznego, funkcja wyboru
najtańszej drogi połączeniowej LCR, numery dozwolone, zabronione oraz zaawansowana
taryfikacja. Dzięki karcie
umożliwia wykorzystanie łączy internetowych do darmowej
komunikacji głosowej, zarówno do połączeń wychodzących, jak i do komunikacji
wewnętrznej miedzy oddziałami firmy.
W STANDARDZIE:
- Inteligentna Dystrybucja Ruchu:
INFOLINIE – 16 poziomowe menu głosowe, dystrybucja ruchu do grup abonentów:
równomiernie (UCD), zgodnie z tematem na infolinii lub automatycznie na podstawie numeru
(ACD)
- 64 niezależne zapowiedzi głosowe (do 4,5h) nagrywane dla funkcji DISA i INFOLINIE
- obsługa numerów wielokrotnych MSN/DDI (przy zastosowaniu łączy ISDN)
- CLIP - prezentacja numeru abonenta dzwoniącego na wszystkich aparatach z
wyświetlaczami odbierającymi CLIP
- rejestracja i taryfikacja rozmów wychodzących (bufor 25.000 rekordów)
- rejestracja rozmów przychodzących i wewn.
28
- system restrykcji, indywidualnego rozliczania i wydruków kosztów rozmów telefonicznych
- zintegrowana Poczta Głosowa
- funkcja LCR - wyboru najtańszej drogi połączeniowej
- 4 melodie polifoniczne dla połączeń oczekujących
- analogowe linie wewnętrzne przygotowane do transmisji modemowej 56 kbps
- 4 przekaźniki sterujące urządzeniami zewnętrznymi
- wejście alarmowe - dla funkcji “dialer alarmowy”
- interfejs USB do komputera
- 2 interfejsy szeregowe RS 232 do drukarki, komputera lub modemu
- wyświetlacz centrali LCD (2x40 znaków)
- program komputerowy BilCent do obsługi taryfikacji
- programowy modem wewn. do zdalnego programowania i aktualizowania programu centrali
- możliwość podłączenia:
- telefonów DECT / IP DECT
- bramki GSM i/lub VoIP
- zrzut awaryjny – przełączanie dwóch analogowych linii miejskich na dwie linie wewn. w
przypadku awarii zasilania
DANE TECHNICZNE:
- komutacja sygnału poprzez bezblokowe cyfrowe pole komutacyjne;
- ilość portów - do 116, w tym do 44 analogowych portów wewnętrznych i 12 miejskich, max
16 dostępów BRA (na styku S/T), dostęp ISDN PRA (styk T)
- do 128 portów VoIP
- długość linii abonenta wewnętrznego (analogowego) max 1800 m (oporność pętli
abonenckiej max 1200 W);
- łącza linii miejskich - oddzielone galwanicznie z wielostopniowym zabezpieczeniem
przepięciowym i nadprądowym
- łącze linii abonenckich - z zabezpieczeniem przepięciowym i nadprądowym;
- polaczenia aparatów telefonicznych - analogowych linia dwużyłowa
(1 para), cyfrowych systemowych linia dwużyłowa (1 para), hybrydowych systemowych linia
czterożyłowa (2 pary) i cyfrowych ISDN linia czterożyłowa (2 pary);
- aparaty abonenckie (analogowe) standardowe z tarcza numerowa lub klawiatura; cyfrowe ISDN (DSS1)
- wybieranie (analog) - impulsowe/tonowe
29
- prąd w linii abonenta analogowego 24 mA
- napięcie zasilania centrali - 230 V / 50 Hz
- sygnał zgłoszenia - ciągły 350 + 400 Hz
- max pobór mocy ok. 90 VA
- podtrzymanie zaprogramowanych parametrów przy zaniku napięcia zasilania
- przy zaniku napięcia sieciowego centrala pracuje w trybie awaryjnym (analogowe linie
miejskie LM1, LM2 są przełączane na analogowe aparaty abonentów wewnętrznych),
możliwe jest zasilanie centrali w trybie awaryjnym napięciem +24V (z zewn. akumulatorów)
- dwa złącza szeregowe RS 232 i łacze USB
- możliwość włączenia centrali do sieci LAN bezpośrednio przez kartę sieciową
- obudowa: wersja RACK (do szafy stojącej 19”)
- wymiary: 500 x 360 x 90 mm, masa 8,5 kg (obudowa ABS) wysokość 176 mm (4U),
głębokość 440 mm, masa 20 kg (obudowa RACK 19")
Warunki eksploatacyjne:
Temperatura: od +5 C do +35 C
Wilgotność względna powietrza 20-90%, brak kondensacji pary wodnej.
Pomieszczenie utrzymane w czystości, niezapylone i bez emisji środków chemicznych.
URZĄDZENIA PASYWNE
PANELE ROZDZIELCZE
RJ45 kat.5
Należy zastosować panele rozdzielcze 19” kat. 5 o wysokości 1U oraz pojemności 16 portów,
zorganizowanych w sposób modułowy, umożliwiając wypełnienie panela złączami RJ45
„keystone” w dowolnym stopniu. Takie rozwiązanie zapewni pełną skalowalność systemu. W
tylnej części panela musi znajdować się demontowana, metalowa prowadnica kabla, dająca
możliwość trwałego przytwierdzenia skrętkowych kabli instalacyjnych. Panel muszą zawierać
złącza RJ45 tej samej konstrukcji jak w gniazdach przyłączeniowych. Panel rozdzielczy musi
posiadać osłony na śruby montażowe za pomocą, których mocowany jest do stelaża szafy,
osłony muszą posiadać logo producenta systemu okablowania strukturalnego. Aby zapewnić
przejrzystość łączy zakończonych na panelu, musi on posiadać system etykiet opisujących
porty RJ45; muszą one być zrealizowane w postaci papierowych pasków, umożliwiających
dowolny nadruk, przytwierdzanych przezroczystą, plastikową osłoną zabezpieczającą nadruk.
Producent okablowania łącznie z panelem rozdzielczym, w jednym opakowaniu, musi
30
dostarczyć komplet śrub montażowych M6, materiał umożliwiający montaż kabli
skrętkowych do prowadnicy kabli, komplet modułów RJ45 kat 5 UTP, oraz instrukcję
obsługi. W celu zapewnienia odpowiednio wysokiej ochrony w czasie transportu i
magazynowania panel rozdzielczy musi być zapakowany w bezpieczną folię bąbelkową oraz
kartonowe opakowanie.
Do ww. paneli należy podłączyć kable krosowe i kable przyłączeniowe z gniazd RJ45
umieszczonych w stanowiskach roboczych.
RJ45 kat.3
Panele rozdzielcze 19” kat. 3 o wysokości 1U wyposażone w 25 gniazd RJ-45 ze złączem
LSA-PLUS,
przeznaczone
są
do
transmisji
cyfrowych
i
analogowych
sygnałów
telefonicznych.
Na każdym porcie RJ-45 panela można zakończyć maksymalnie 2 pary (4 żyły) standardowej
skrętki lub kabla telekomunikacyjnego. Metalowa obudowa paneli zapewnia ochronę dla
złączy,
a przejrzysty i uporządkowany przebieg kabli możliwy jest dzięki obecności prowadnicy
kabli. Wykonane w obudowie otwory umożliwiają zamocowanie opasek kablowych.
Panele w wersji nieekranowanej 25-portowej.
KABLE KROSOWE
Kable połączeniowe (krosowe) RJ45
Należy zastosować kable krosowe nieekranowane, kat. 5, standard RJ45, wykonane w wersji z
kabla typu linka. Szerokość wtyku kabla krosowego powinna wynosić nie więcej niż 12,5mm.
Należy zapewnić odpowiedniej długości osłonę wtyku kabla krosowego minimum 30mm oraz
specjalny uchwyt do wpinania w moduł RJ45. Każdy kabel krosowy musi być zgodny z
parametrami według normy ISO/IEC 11801. W celu zabezpieczenia przed przypadkowym
wypięciem wtyku, kolorowe klipsy muszą również zapewniać blokadę noska zwalniającego
wtyk RJ45.
Dla celów krosowania połączeń telefonicznych w punktach dystrybucyjnych należy
zastosować kable krosowe RJ45 kat 5e w tej samej technologii.
LISTWA ZASILAJĄCA
Listwa 19” 9 portowa z bolcem
31
WYMAGANIA GWARANCYJNE
Wymagana gwarancja okablowania ma być bezpłatną usługą serwisową oferowaną
Użytkownikowi końcowemu (Inwestorowi) przez producenta okablowania. Ma obejmować
swoim zakresem całość systemu okablowania od głównego punktu dystrybucyjnego do
gniazda końcowego wraz z kablami krosowymi i przyłączeniowymi, w tym również
okablowanie poziome, zarówno dla projektowanej części logicznej.
Należy zapewnić objęcie wykonanej instalacji gwarancją systemową producenta, gdzie okres
gwarancji udzielonej bezpośrednio przez producenta nie może być krótszy niż 25 lat
(Użytkownik wymaga certyfikatu gwarancyjnego producenta okablowania udzielonego
bezpośrednio
Użytkownikowi
końcowemu
gwarancyjne
producenta
zakresie
w
i
stanowiącego
dotrzymania
25-letnie
parametrów
zobowiązanie
wydajnościowych,
jakościowych, funkcjonalnych i użytkowych wszystkich elementów oddzielnie i całego
systemu okablowania).
25 letnia gwarancja systemowa producenta ma obejmować:
gwarancję materiałową (Producent zagwarantuje, że jeśli w jego produktach podczas dostawy,
instalacji bądź 25-letniej eksploatacji wykryte zostaną wady lub usterki fabryczne, to produkty
te zostaną naprawione bądź wymienione);
gwarancję parametrów łącza/kanału (Producent zagwarantuje, że łącze stałe bądź kanał
transmisyjny zbudowany z jego komponentów przez okres 25 lat będzie charakteryzował się
parametrami transmisyjnymi przewyższającymi wymogi stawiane przez normę ISO/IEC
11801 Am1 lub EN 50173-1 dla klasy D);
gwarancję aplikacji (Producent zagwarantuje, że na jego systemie okablowania przez okres 25
lat będą pracowały dowolne aplikacje (współczesne i opracowane w przyszłości), które
zaprojektowane były (lub będą) dla systemów okablowania klasy D (w rozumieniu normy
ISO/IEC 11801 Am1 lub EN 50173-1).
Okres gwarancji ma być standardowo udzielany przez producenta okablowania, tzn. na
warunkach oficjalnych, ogólnie znanych, dostępnych i opublikowanych. Tym samym
oświadczenia o specjalnie wydłużonych okresach gwarancji wystawione przez producentów,
dostawców, dystrybutorów, pośredników, wykonawców lub innych nie są uznawane za
wiarygodne i równoważne względem niniejszych wymagań. Okres gwarancji liczony jest od
32
dnia, w którym podpisano protokół końcowego odbioru prac i producent okablowania
wystawił certyfikat gwarancji.
W celu zabezpieczenia dostarczenia oraz ujawnienia procedury, jak również zapoznania
Użytkownika/Inwestora z prawami, obowiązkami i ograniczeniami gwarancji, wykonawca ma
przedstawić umowę zawartą bezpośrednio z producentem okablowania (tj. producentem
wszystkich elementów systemu okablowania) regulującą uprawnienia, procedurę, warunki i
tryb udzielenia gwarancji Użytkownikowi przez producenta okablowania oraz zobowiązania
każdej ze stron.
Ponadto wykonawca ma przedstawić dyplomy ukończenia kursu kwalifikacyjnego przez
zatrudnionych pracowników w zakresie instalacji, pomiarów, nadzoru, wykrywania oraz
eliminacji uszkodzeń w okablowaniu strukturalnym, zgodnie z normami międzynarodowymi
oraz procedurami instalacyjnymi producenta okablowania. Dokumenty sporządzone w języku
obcym mają być złożone wraz z tłumaczeniem na język polski, poświadczonym przez
wykonawcę.
Po wykonaniu instalacji firma wykonawcza powinna zgłosić wniosek o certyfikację systemu
okablowania do producenta. Przykładowy wniosek powinien zawierać: listę zainstalowanych
elementów systemu zakupionych w autoryzowanej sieci sprzedaży w Polsce, imienną listę
pracowników wykonujących instalację, wyciąg z dokumentacji powykonawczej podpisanej
przez pracownika pełniącego funkcję nadzorującą oraz wyniki pomiarów dynamicznych
łącza/kanału transmisyjnego (Permanent Link/Channel) wszystkich torów transmisyjnych
według norm ISO/IEC 11801 Am1 lub EN 50173-1.
W celu zagwarantowania Użytkownikowi najwyższej jakości parametry techniczne
i użytkowe, cała instalacja powinna być nadzorowana w trakcie budowy przez inżynierów ze
strony producenta oraz zweryfikowana niezależnie przed odbiorem technicznym.
5.5 Administracja i dokumentacja.
Wszystkie kable powinny być oznaczone numerycznie, w sposób trwały, tak od strony
gniazda, jak i od strony szafy montażowej. Te same oznaczenia należy umieścić w sposób
trwały na gniazdach sygnałowych w punktach przyłączeniowych Użytkowników oraz na
panelach.
Powykonawczo należy sporządzić dokumentację instalacji kablowej uwzględniając wszelkie,
ewentualne zmiany w trasach kablowych i rzeczywiste rozmieszczenie punktów
33
przyłączeniowych w pomieszczeniach. Do dokumentacji należy dołączyć raporty z pomiarów
torów sygnałowych.
5.6 Odbiór i pomiary parametrów sieci.
Warunkiem koniecznym dla odbioru końcowego instalacji przez Inwestora jest uzyskanie
gwarancji systemowej producenta potwierdzającej weryfikację wszystkich zainstalowanych
torów na zgodność parametrów z wymaganiami norm Klasy D / Kategorii 5e wg
obowiązujących norm.
Przepusty instalacyjne w elementach oddzielania przeciwpożarowego powinny mieć klasę
odporności ogniowej (EI) wymaganą dla tych elementów.
W celu odbioru instalacji okablowania strukturalnego należy spełnić następujące warunki:
- Wykonać komplet pomiarów
- Pomiary należy wykonać miernikiem dynamicznym (analizatorem), który posiada
oprogramowanie umożliwiające pomiar parametrów według aktualnie obowiązujących
standardów. Analizator pomiarów musi posiadać aktualny certyfikat potwierdzający
dokładność jego wskazań.
- Analizator okablowania wykorzystany do pomiarów sieci musi charakteryzować się
minimum III poziomem dokładności.
- Pomiary należy wykonać w konfiguracji pomiarowej kanału transmisyjnego (przy
pomocy adapterów typu Channel) dająca w wyniku analizę całego łącza, które znajduje się „w
ścianie”, łącznie z kablami krosowymi oraz dodatkowo, na życzenie
Użytkownika,
należy
przeprowadzić pomiary w konfiguracji łącza stałego (wykorzystać adaptery typu Permanent
Link), obejmujące zakres okablowania od panela krosowego do gniazda Użytkownika.
Pomiar każdego toru transmisyjnego poziomego (miedzianego) powinien zawierać:
Specyfikację (normę) wg której jest wykonywany pomiar
Mapa połączeń
Impedancja
Rezystancja pętli stałoprądowej
Prędkość propagacji
Opóźnienie propagacji
Tłumienie
Zmniejszenie przesłuchu zbliżnego
Sumaryczne zmniejszenie przesłuchu zbliżnego
34
Stratność odbiciowa
Zmniejszenie przesłuchu zdalnego
Zmniejszenie przesłuchu zdalnego w odniesieniu do długości linii transmisyjnej
Sumaryczne zmniejszenie przesłuchu zdalnego w odniesieniu do długości linii
transmisyjnej
Współczynnik tłumienia w odniesieniu do zmniejszenia przesłuchu
Sumaryczny współczynnik tłumienia w odniesieniu do zmniejszenia przesłuchu
Podane wartości graniczne (limit)
Podane zapasy (najgorszy przypadek)
Informację o końcowym rezultacie pomiaru
Na raportach pomiarów powinna znaleźć się informacja opisująca wysokość marginesu
pracy (inaczej zapasu lub marginesu bezpieczeństwa, tj. różnicy pomiędzy wymaganiem
normy a pomiarem, zazwyczaj wyrażana w jednostkach odpowiednich dla każdej wielkości
mierzonej) podanych przy najgorszych przypadkach. Parametry transmisyjne muszą być
poddane analizie w całej wymaganej dziedzinie częstotliwości/tłumienia. Zapasy (margines
bezpieczeństwa) musi być podany na raporcie pomiarowym dla każdego oddzielnego toru
transmisyjnego miedzianego oraz toru światłowodowego.
Zastosować się do procedur certyfikacji okablowania producenta.
Przykładowa procedura certyfikacyjna wymaga spełnienia następujących warunków:
Dostawy rozwiązań i elementów zatwierdzonych w projektach wykonawczych zgodnie z
obowiązującą w Polsce oficjalną drogą dystrybucji
Przedstawienia producentowi faktury zakupu towaru (listy produktów) nabytego u
Autoryzowanego Dystrybutora w Polsce.
Wykonania okablowania strukturalnego w całkowitej zgodności z obowiązującymi normami
ISO/IEC 11801, EN 50173-1, EN 50174-1, EN 50174-2 dotyczącymi parametrów
technicznych okablowania, jak również procedur instalacji i administracji.
Potwierdzenia parametrów transmisyjnych zbudowanego okablowania na zgodność z
obowiązującymi normami przez przedstawienie certyfikatów pomiarowych wszystkich torów
transmisyjnych miedzianych.
Wykonawca musi posiadać status Licencjonowanego Przedsiębiorstwa Projektowania
i Instalacji, potwierdzony umową zawartą z producentem, regulującą warunki udzielania w/w
gwarancji przez producenta.
35
W celu zagwarantowania Użytkownikom końcowym najwyższej jakości parametrów
technicznych i użytkowych, cała instalacja jest weryfikowana przez inżynierów ze strony
producenta.
Wykonać dokumentację powykonawczą.
Dokumentacja powykonawcza ma zawierać:
- Raporty z pomiarów dynamicznych okablowania,
- Rzeczywiste trasy prowadzenia kabli transmisyjnych poziomych
- Oznaczenia poszczególnych szaf, gniazd, kabli i portów w panelach krosowych
- Lokalizację przebić przez ściany i podłogi.
- Raporty pomiarowe wszystkich torów transmisyjnych należy zawrzeć w dokumentacji
powykonawczej i przekazać inwestorowi przy odbiorze inwestycji. Drugą kopię pomiarów
(dokumentacji powykonawczej) należy przekazać producentowi okablowania w celu
udzielenia inwestorowi (Użytkownikowi końcowemu) bezpłatnej gwarancji.
5.7 Uwagi.
Trasy prowadzenia przewodów transmisyjnych okablowania poziomego oraz innych instalacji
skoordynować na budowie Jeżeli w trakcie realizacji nastąpią zmiany tras prowadzenia
instalacji okablowania.
Wszystkie korytka metalowe, drabinki kablowe, szafę kablową 19" wraz z osprzętem oraz
urządzenia aktywne sieci teleinformatycznej muszą być uziemione by zapobiec powstawaniu
zakłóceń. Dedykowaną dla okablowania instalację elektryczną należy wykonać zgodnie z
obowiązującymi normami i przepisami.
Wszystkie materiały wprowadzone do robót winny być nowe, nieużywane, najnowszych
aktualnych wzorów, winny również uwzględniać wszystkie nowoczesne rozwiązania
techniczne.
6. Uwagi końcowe
Całość prac projektowych została wykonana zgodnie z obowiązującymi przepisami
i normami. Przed oddaniem instalacji do eksploatacji należy wykonać wszystkie niezbędne
pomiary. Wszelkie prace przy instalacjach elektrycznych muszą być nadzorowane przez osoby
posiadające uprawnienia do kierowania robotami budowlanymi o specjalności instalacyjnej w
zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych.
36
Uwaga: Zgodnie z zasadami zamówień publicznych można zastosować materiały
i rozwiązania równoważne, to jest w żadnym stopniu nie obniżające standardu i nie
zmieniające zasad oraz rozwiązań technicznych przyjętych w projekcie, a tym samym nie
powodujące konieczności przeprojektowania jakichkolwiek elementów infrastruktury. W
przypadku proponowania innych rozwiązań i elementów należy pisemnie tj. z wykresami,
tabelami porównawczymi charakterystyk udowodnić, że zastosowany typoszereg urządzeń
spełnia zasadę równoważności we wszystkich wymienionych w projekcie aspektach, zasadę
wydajności oraz pewności prawidłowego kompatybilnego zadziałania w przypadku
zagrożenia oraz zapewnia ochronę oraz bezpieczeństwo ludzi i urządzeń.
Podane typy osprzętu elektrycznego mają charakterj informacyjny. Stosować należy
osprzęt
równoważny
w
zakresie
parametrów
urządzenia/kable/przewody.
37
reprezentowanych
przez
wskazane
