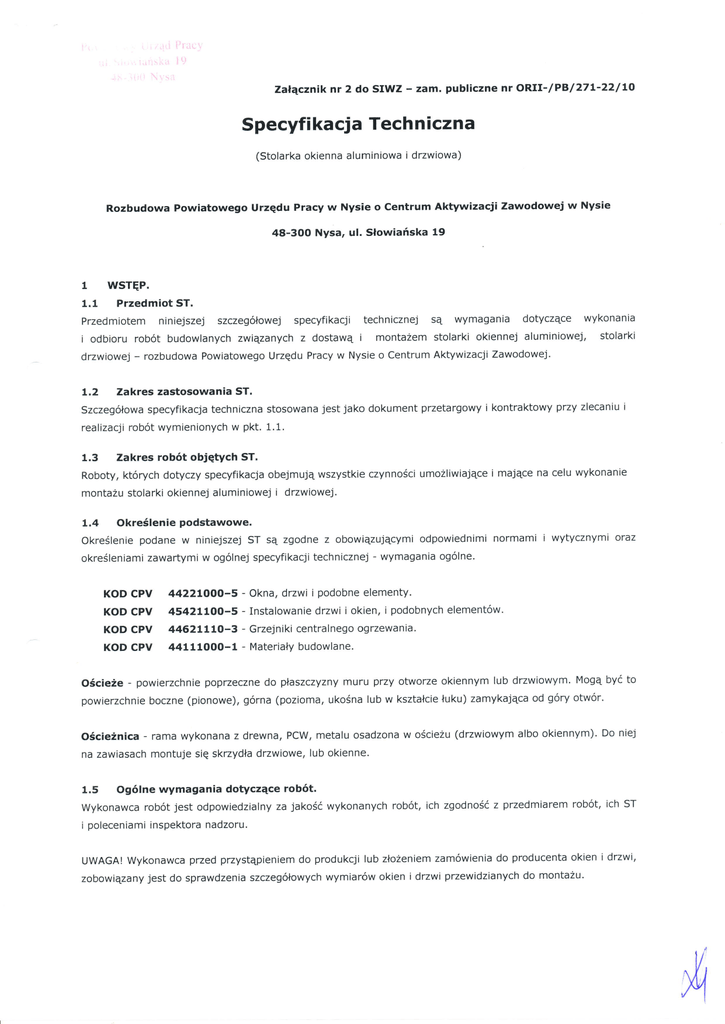

Specyfi kacja Tech n iczna

Załącznik nr 2 do sIWz - zam. publiczne nr oRI'I.-/PB/27L-22l1o
Specyfi kacja Tech n iczna
(Stolarka okienna aluminiowa i drzwiowa)
Rozbudowa Powiatowego Urzędu Pracy w Nysie o centrum Aktywizacji Zawodowej w Nysie
48-3oo Nysa, ul. Słowiańska 19
1 wsTĘP.
1.1 Przedmiot
ST.
Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące Wykonania
i odbioru robót budow|anych związanych z dostawą i montaŹem sto|arki okiennej aluminiowej, sto|arki
drzwiowej
L.2
- rozbudowa
Powiatowego Urzędu Pracy w Nysie o centrum AkĘwizacji zawodowej.
Zakres zastosowania ST.
Szczegółowa specyfikacja techniczna stosowana jest jako dokument przetargowy i kontraktowy przy z|ecaniu
rea|izacji robót wymienionych w pkt. 1'1.
1.3
i
Zakres robót objętych ST.
Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umoż|iwiające i mające na celu wykonanie
montażu sto|arki okiennej a|uminiowej
L.4
i
drzwiowej.
okreś|eniepodstawowe.
okreś|enie podane W niniejszej sT są zgodne
z
obowiązującymi odpowiednimi normami
i wytycznymi
oraz
okreś|eniamizawańymi w ogólnej specyfikacji technicznej . wymagania o9ó|ne.
CPV
KoD cPv
KOD CPV
KoD cPv
KOD
4422LOOO-5 - Okna, drzwi i podobne elementy'
45421.Loo-5 - Insta|owanie drzwi i okien, i podobnych e|ementów.
4462LLLO-3 - Grzejniki centralnego ogrzewania.
44111ooo-1 - Materiały budow|ane.
ościeże- powierzchnie poprzeczne do pllaszczyzny muru przy otworze okiennym
|ub drzwiowym. Mogą być to
powierzchnie boczne (pionowe), górna (pozioma, ukośnalub w kształcie łuku) zamykająca od góry otwór.
ościeżnica- rama wykonana z drewna, PCW, meta|u osadzona w ościeżu(drzwiowym a|bo okiennym). Do niej
na zawiasach montuje się skrzydła drzwiowe, Iub okienne.
1.5
ogótne wymagania doĘczące robót.
Wykonawca robót jest odpowiedzia|ny za jakośćwykonanych robót, ich zgodnośćz przedmiarem robót, ich ST
i poleceniami inspektora nadzoru.
UWAGA1 Wykonawca przed przystąpieniem do produkcji |ub złozeniem zamówienia do producenta okien i drzwi,
zobowiązany jest do sprawdzenia szczegółowych wymiarów okien i drzwi przewidzianych do montażu.
Pierwszeństwo przed dokumentacją projektową ma obmiar z natury. Wsze|kie następstwa błędnych wymiarów
drzwi obciążają wykonawcę.
2 MATERIAŁY.
2.1 Wbudować sto!arkę
komp|etną wykończoną wraz z okuciami.
Rodzaj, Wymiary i miejsce montażu okreś|onow dokumentacji projektowej. Sto|arka a|uminiowa powinna być
wykonana z kształtowników aIuminiowych ciepłych (co najmniej pięciokomorowych) w ko|orze RAL 8019,
ma|owane oroszkowo. Kształtowniki aIuminiowe powinny posiadać pozytywną opinię (atest) pod wzg|ędem
zdrowotnym, wydany przez Państwowy Zakład Higieny w Warszawie' Sto|arka powinna być dopuszczona do
stosowania
i
użytecznościpub|icznej na podstawie dokumentów zgodnego
z przepisami ustawy z dnia 16 kwietnia 2OO4 r. o wyrobach budowlanych (Dz.U.04.92.881). Stolarka drzwiowa
w obiektach budownictwa mieszkaniowego
powinna spełniać wymagania norm i normatywów wyszczegó|nionych
w pkt. 10 niniejszej ST.
Sto|arka ppoż. (okna i drzwi) muszą posiadać odpornośćogniową zgodnie z normą EI30.
2.2
Szkoło.
Do szkolenia na|eiy stosować szkło zespo|onym z wypełnieniem argonem o U< 1,1 WlmZK', płaskie Wa|cowane
wg PN-78/B-13o5o _ szkło białe niskoemisyjne bezpieczne, przeciwwłamaniowe
- P2 K-L,t,44,2/t6/4.
D|a
sto|arki ppoi. na|ezy zastosować szkoło o parametrach El 30/14/44,2 PVB zewn.
2.3
Okucia budowlane.
Kazdy wyrób sto|arki budow|anej powinien być wyposażony w okucia zamykające, łączące, zabezpieczające
i uchwytowo _ osłonowe. okucia powinny odpowiadać Wymaganiom norm państwowych, a w przypadku braku
-
wymaganiom okreś|onym w świadectwie ITB dopuszczającYm do stosowania wyroby sto|arki
okiennej wyposażone w okucia, na które nie została ustanowiona norma'
takich norm
f.4
Uszczelki.
Do uszczeInienia szyb stosować uszczelki
z
kauczuku etyIenowo
-
propyIenowego EPDM spełniającego
wymagania norm DIN 7863. |Jszcze|ki powinny być dopuszczone do stosowania w budownictwie, zgodnie
z przepisami ustawy o wyrobach budowlanych.
2.5
Składowanie okien i drzwi.
Wszystkie wyroby na|ezy przechowywać W magazynach zamkniętych |ub miejscach zabezpieczonych przed
uszkodzeniem' Drzwi na|eŹy składować wg. Instrukcji producenta. Wykonawca zobowiązany jest do
zabezpieczenia
3
s
kła d owyc
h mate
ri
ałów przed
kr
adzieŻą'
sPRzĘT.
Roboty można wykonywać przy uŻyciu typu sprzętu po|ecanego przez producenta |ub dowo|nego sprzętu
zaakceptowa nego przez inspektora nadzoru'
4
TRANSPORT.
Kazda pańia wyrobów przewidziana do wysyłki powinna zawierać wszystkie e|ementy przewidziane normą |ub
projektem indywidua|nym. okucia nie zamontowane do wyrobu przechowywać i transportować w odrębnych
transportu na|eŹy zabezpieczyć przed uszkodzeniem przez odpowiednie
opakowan|e. Zabezpieczone przed uszkodzeniem e|ementy przewozić w miarę moż|iwościprzy użyciu pa|et.
E|ementy mogą być przewożone dowolnymi środkami transportu zaakceptowanymi przez producenta oraz
opakowaniach. E|ementy
do
ti-^
zabezpieczone przed uszkodzeniami, przesunięciem |ub utratą stateczności. Sposób składowania Wg instrukcji
Droducenta.
WYKoNANIE RoBóT.
5.1
Przygotowanieościeży.
Przed osadzeniem sto|arki na|eży sprawdzić dokładnośćwykonania ościeŹy, do którego ma przy|egać ościeznica.
W przypadku występujących wad w wykonaniu ościeży|ub zabrudzenia ościeży,ośnieżana|eży naprawić
i oczyścić.
5.2
Osadzenie i uszczelnianie stolarki.
Sto|arkę okienną i drzwiową na|eży zamocować w punktach rozmieszczonych w ościeżzgodnie z Wymaganiami
podanymi w instrukcji montażu producenta sto|arki okiennej i drzwiowej.
ościeżnicemontuje się na specjaInych kołkach dołączanych do wyposazenia okien i drzwi przez producenta' Po
sprawdzeniu pionowości zamontowanych ościeżnic,zwi|ża się mur wokół ościeżnic.Lukę pomiędzy ośc|eżnicami
a ścianąwypełnia się pianką po|iuretanową, a|e tak, aby pozostawić miejsce na jej,,przyrost,,. Zaraz po
wypełnieniu tej przestrzeni pianką, montuje się skrzydła drzwi i okien |ub zakłada rozpory, które zapobiegają
zdeformowaniu ościeżnicprzez piankę. Tak zamontowane ościeżnicepozostawia się na czas po|imeryzacji pianki
określony przez jej producenta, po czym nadmiar pianki obcina się nożem, równo z krawędzią ościeżnicy.Na
tak osadzone ościeżnicezakłada się skrzydła, po czym sprawdza się ich poprawne otwieranie i zamykanie, a w
razie potrzeby reguIuje się je ręcznie na zawiasach.
Ustawienia okien i drzwi należy sprawdzić w pionie i W poziomie:
DopuszczaIne odchy|enie od pionu powinno być mniejsze od 1 mm na 1 m wysokości okien
i
drzwi' nie więcej
niz 3 mm.
Róznice wymiarów po przekątnych nie powinny być większe od:
.
.
.
2 mm przy długościprzekątnej do 1 m,
3 mm przy długościprzekątnej do 2 m,
4 mm przy długościprzekątnej powyżej 2 m'
osadzone okna i drzwi po zamontowan!u na|eży dokładnie zamknąć.
osadzone okna i drzwi po zamontowaniu na|eży oczyścićz resztek materiałów montazowych i umyć.
6
KoNTRoLAJAKoścIRoBóT.
Zasady kontro|i jakościpowinny być zgodne z wymogami PN-BB/B-10085 d|a sto|arki okiennej
ocena jakościpowinna obejmować:
.
.
.
.
.
sprawdzenie zgodności wymiarów,
sprawdzenie jakościmateriałów z których została wykonana sto|arka,
sprawdzenie prawidłowości wykonania z uwzg|ędnieniem szczegółów konstrukcyjnych,
sprawdzenie działania skrzydeł i e|ementów ruchomych, okuć oraz ich funkcjonowania,
sprawdzenie prawidłowości zamontowania i uszcze|nienia.
Roboty pod|egają odbiorowi. Z odbioru robót sporządza się protokół odbioru.
i
drzwiowej.
7
oBMIAR RoBóT.
Jednostką obmiarową robót jest:
o [szt.] wbudowanej stolarki okiennej i drzwiowej
.
8
[m2] wbudowanej stolarki aluminiowej
oDBIóRRoBóT'
odbiór obejmuje wszystkie materiały podane w punkcie 2 oraz czynności wyszczógó|nienie
W
punkcie 5.
9
PoDsTAwA PŁATNośCI.
Płaci się za roboty wykonane zgodnie z wymaganiami podanymi w punkcie 5 i odebrane przez Inspektora
Nadzoru mierzone w jednostkach podanych w punkcie 7 orazwg zasad przedstawionych w Specyfikacji ogó|nej.
1o
PR'ZEPISY zwlĄzANE.
o
.
o
.
.
pN-B-10085:2001 Stolarka budowlana. okna i drzwi. wymagania i badania.
PN-75/8.94000 okucia budow|ane. Podział.
PN-EN 2ol4o-3 1999 Akustyka. Pomiary izolacyjności akustycznej
akustyczna elementów budow|anych'
Ustawa z dnia 16.04.2004 o wyrobach budowlanych.
Ustawa z dnia 07 'o7.1994 Prawo budow|ane (z późn. zmianami)'
2
1, 0S.
2010
ZATWIERDZAM:
/data i podpis/
w
budynkach
i
izo|acyjność
