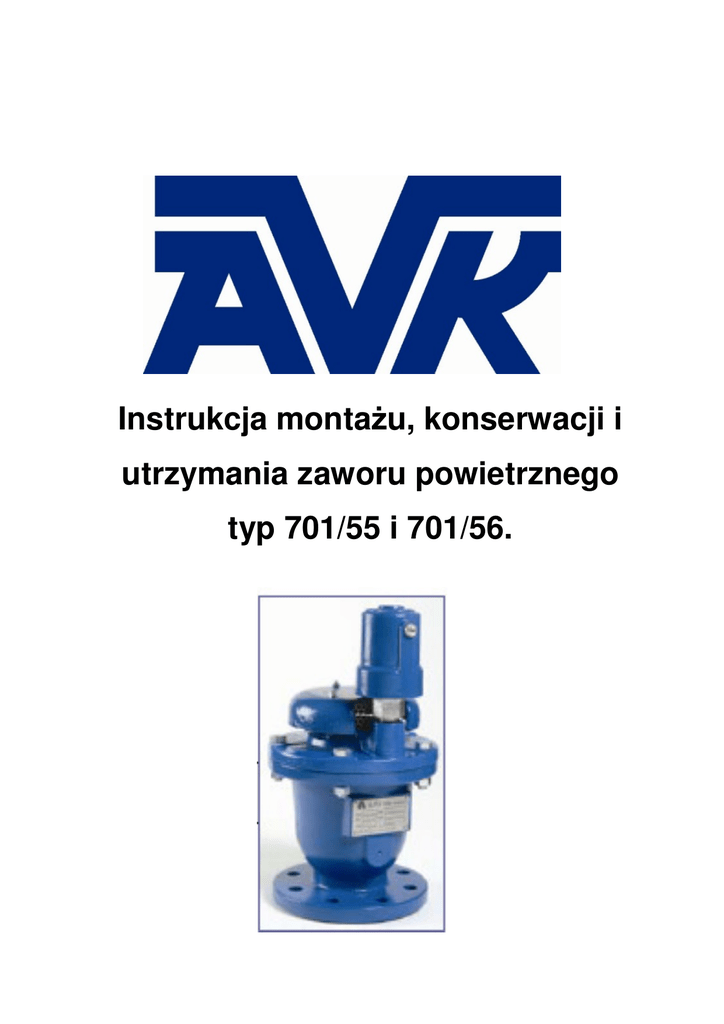

Instrukcja montażu, konserwacji i
utrzymania zaworu powietrznego
typ 701/55 i 701/56.
A.
Instalacja
A.1. Zawór powietrzny należy zamontować na rurze tłocznej, połączony z górną częścią
rury.
A.2. Zawór odcinający należy zainstalować poniżej zaworu powietrznego.
B. Działanie
Kinetyczna część zaworu z dużą dyszą, wypuszcza powietrze przy dużych
prędkościach przepływu podczas napełniania układu i wpuszcza powietrze przy dużych
prędkościach przepływu podczas opróżniania układu.
Duża prędkość powietrza a nawet mieszanka powietrza i mgły nie może zatrzaskiwać
pływaka. Dopiero wpływ wody spowoduje uszczelnienie zaworu.
W każdym momencie pracy układu ciśnienie wewnątrz powinno spadać poniżej
ciśnienia atmosferycznego by powietrze mogło się ponownie dostać do systemu.
Równomierne uwalnianie powietrza zapobiega skokom ciśnienia i innym niszczącym
zjawiskom.
W przypadku wystąpienia podciśnienia napowietrzenie chroni system przed
szkodliwymi warunkami próżniowymi i zapobiega uszkodzeniom spowodowanym przez
zerwanie strugi wody.
Ponowne wpuszczenie powietrza jest niezbędne do efektywnego działania
napowietrzania instalacji.
Automatyczny zawór powietrzny (typ 701/10, 701/20) uwalnia zgromadzone powietrze .
•
•
•
•
Skumulowane powietrze może powodować:
Trudności w prawidłowym przepływie i przewodność hydrauliczną systemu łącznie z
efektem dławienia czego skutkiem byłoby częściowe zamknięcie zaworu.
Przyspieszenie efektu kawitacji.
Niebezpieczeństwo wybuchu sprężonego powietrza.
Niedokładność pomiarów przepływu.
Gdy instalacja zaczyna się napełniać zawór powietrzny zaczyna pracować według
następujących etapów:
1.
Uwięzione powietrze jest uwalniane poprzez zawór
2.
Ciecz wpływa do zaworu, podnosi pływak i uszczelnienia zawór.
3.
Uwięzione powietrze, które gromadzi się wzdłuż układu unosi się do góry zaworu
czym przemieszcza ciecz do korpusu zaworu.
4.
Pływak opada, pociągając uszczelkę rozwijaną, dysza otwiera się i zgromadzone
powietrze jest uwalniane.
5.
Ciecz napełnia zawór, pływak się podnosi, uszczelka rozwija się do pozycji
uszczelniającej.
6.
7.
Kiedy ciśnienie wewnątrz spadnie poniżej ciśnienia atmosferycznego (podciśnienie):
Pływak natychmiast spadnie z dyszy.
Powietrze jest wpuszczane do systemu.
2
C. Konserwacja i czyszczenie.
B.1 Zamknąć zawór odcinający umieszczony pod zaworem powietrznym.
B.2 Odkręcić korpus od automatycznego zaworu odpowietrzającego (A)
B.3 Usunąć podpórkę uszczelki (5) i pływak (6), uszczelkę rozwijaną i wnętrze korpusu umyć
czystą wodą.
B.4 Sprawdzić czy uszczelka rozwijana jest nie uszkodzona (rozerwana lub pęknięta) w
przypadku stwierdzenia uszkodzeń wymienić na nową.
B.5 Odkręcić śruby (B) łączące główną pokrywę zaworu (C) z korpusem (D).
B.6 Umyć korpus i pokrywę w czystej wodzie w celu usunięcia warstwy brudu i
nagromadzonych zanieczyszczeń.
B.7 Zainstalować wszystko z powrotem w odwrotnej kolejności, zamocować i dokręcić
wszystkie śruby. Upewnić się, aby był poprawnie, ponownie zamontowany górny zawór
powietrza: po pierwsze należy umieścić połowę końcówki rozwijanej uszczelki w brudzie
korpusu (A), a następnie wcisnąć resztę w bruzdę za pomocą podpórki uszczelki (5).
Upewnić się czy uszczelka rozwijana jest w odpowiednim miejscu.
B.8 Otworzyć zawór odcinający umieszczony pod zaworem powietrznym.
Ilustracja nr 1.
3
D. Rozwiązywanie problemów.
PROBLEM
PRZYCZYNA
ROZWIĄZANIE
Przeciek
z a. Cząstki zanieczyszczeń zablokowały a. Zamknąć zawór odcinający,
małych dysz
dysze.
poczekać chwilę i bardzo
szybko otworzyć go ponownie .
b. Uszczelka rozwijająca się nie połączona Jeśli wyciek nadal występuje
centralnie z pływakiem.
przejdź do punktu b.
c. Rozerwana uszczelka rozwijająca.
Przeciek
dużej dyszy
b. Zamknąć zawór odcinający,
odkręcić
pokrywę
zaworu,
usunąć podpórkę uszczelki,
usunąć pływak i sprawdzić czy
połączenie uszczelki i pływaka
jest centryczne.
Jeśli nie przesunąć ją na
środek. Jeśli uszczelka jest
brudna należy ją wyczyścić.
c. Sprawdzić czy na uszczelce
nie ma rozdarć lub przetarć.
Jeśli jest potrzeba należy
wymienić uszczelkę.
z Cząstki
zanieczyszczeń
utkwiły
w a. Zamknąć zawór odcinający,
uszczelnieniu dyszy, siedzisku dyszy bądź poczekać chwilę i bardzo
na pływaku.
szybko otworzyć go ponownie.
Jeśli wyciek nadal występuje
przejdź do punktu b.
b. Zamknąć zawór odcinający,
odkręcić pokrywę zaworu i
usunąć pływak. Sprawdzić czy
uszczelka, siedzisko lub pływak
nie są zanieczyszczone jeśli
tak wyczyścić je.
