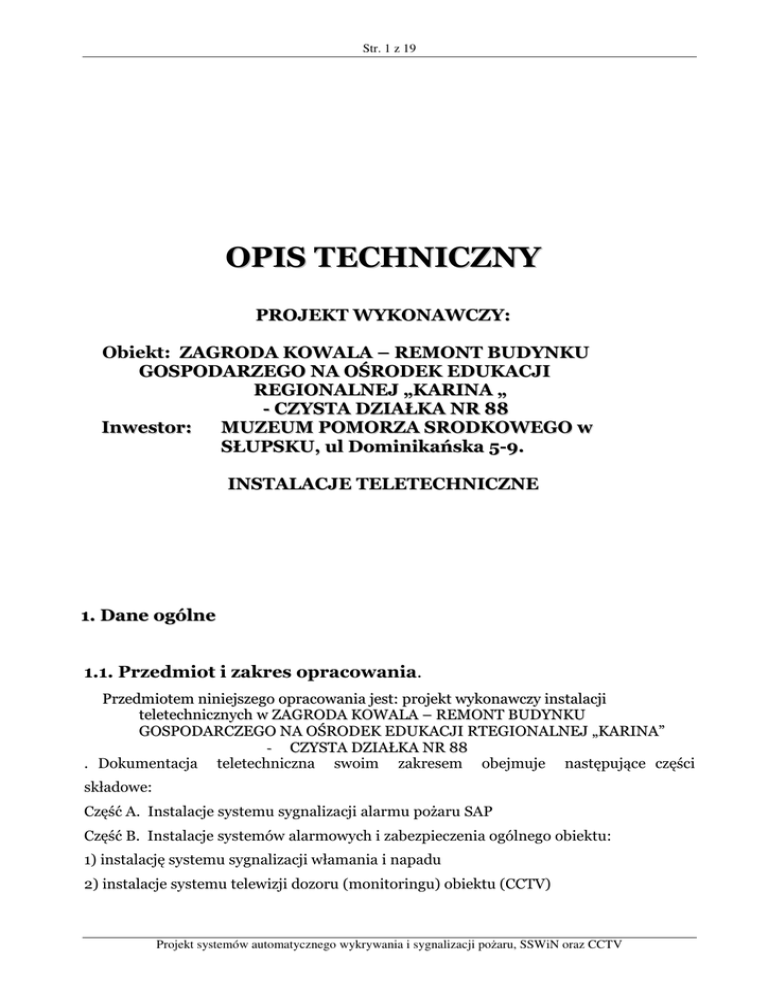

Str. 1 z 19
OPIS TECHNICZNY
PROJEKT WYKONAWCZY:
Obiekt: ZAGRODA KOWALA – REMONT BUDYNKU
GOSPODARZEGO NA OŚRODEK EDUKACJI
REGIONALNEJ „KARINA „
- CZYSTA DZIAŁKA NR 88
Inwestor:
MUZEUM POMORZA SRODKOWEGO w
SŁUPSKU, ul Dominikańska 5-9.
INSTALACJE TELETECHNICZNE
1. Dane ogólne
1.1. Przedmiot i zakres opracowania.
Przedmiotem niniejszego opracowania jest: projekt wykonawczy instalacji
teletechnicznych w ZAGRODA KOWALA – REMONT BUDYNKU
GOSPODARCZEGO NA OŚRODEK EDUKACJI RTEGIONALNEJ „KARINA”
. Dokumentacja teletechniczna swoim zakresem obejmuje następujące części
składowe:
Część A. Instalacje systemu sygnalizacji alarmu pożaru SAP
Część B. Instalacje systemów alarmowych i zabezpieczenia ogólnego obiektu:
1) instalację systemu sygnalizacji włamania i napadu
2) instalacje systemu telewizji dozoru (monitoringu) obiektu (CCTV)
Projekt systemów automatycznego wykrywania i sygnalizacji pożaru, SSWiN oraz CCTV
Str. 2 z 19
Uwaga:
1. Przed przystąpieniem do wykonawstwa instalacji objętych niniejszym projektem należy
skonsultować z Inwestorem zastosowane urządzenia i związane z nimi instalacje. Postęp
technologiczny w zakresie urządzeń elektronicznych jest tak szybki, że zaprojektowane
dzisiaj nowoczesne urządzenia za jakiś czas mogą okazać się technologicznie przestarzałe
i nie mogą współpracować z nowoczesnym oprogramowaniem i aktualnie nowoczesnymi
systemami i urządzeniami. W związku z powyższym w momencie realizacji projektu
należy
zastosować najnowocześniejsze rozwiązania techniczne i urządzenia i
dostosować do nich potrzeby instalacyjne, oraz ewentualnie uaktualnić projekt.
2. Dopuszcza się zastosowanie równoważnych materiałów i urządzeń w stosunku do
przyjętych w dokumentacji projektowej
(uwzględniając
uwagę
powyżej)
pod
warunkiem zapewnienia parametrów technicznych i funkcjonalnych nie gorszych niż
posiadają urządzenia i materiały przyjęte w dokumentacji projektowej. W takim
przypadku wymaga się złożenia stosownych dokumentów uwiarygodniających te
materiały i urządzenia oraz zaakceptowania ich przez inwestora i nadzór autorski. W
przypadku, gdy zastosowanie tych materiałów lub urządzeń wymagać będzie zmiany
dokumentacji
projektowej,
koszty
przeprojektowania
poniesie
wprowadzająca zmiany.
1.2. Dane wyjściowe i podstawa opracowania.
Podstawą formalną opracowania jest zlecenia i zawarta umowa .
Podstawą rzeczową są:
- inwentaryzacja architektoniczna budynku
- uzgodnienia szczegółowe zakresu opracowania z zamawiającym
1.3. Projekty związane:
1. Inwentaryzacja budynku
2. Projekt instalacji elektrycznej
strona
Str. 3 z 19
2. System sygnalizacji pożaru
Przedmiot opracowania
Podstawa opracowania projektu :
1. PKN-CEN/TS 54-14 Specyfikacja Techniczna "Systemy sygnalizacji pożarowej
- Projektowanie, zakładanie, odbiór, eksploatacja i konserwacja instalacji"
2. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony
przeciwpożarowej budynków, innych obiektów budowlanych i terenów
3.
Rozporządzenie
Ministra
Infrastruktury
z
dnia
12.04.2002r.
w
sprawie
warunków technicznych jakim powinny odpowiadać budynki i ich usytuowania (Dz.U. z
2002r. Nr 75, poz. 690 z późniejszymi zmianami)
4. Podstawowe zasady projektowania instalacji sygnalizacji pożarowej CNBOP Józefów
oprac. Jerzy Ciszewski
5. Wymagania stawiane sieci kablowej urządzeń przeciwpożarowych w świetle norm i
przepisów – oprac. Janusz Sawicki CNBOP - Józefów 2006r.
6. Materiały OOZB:
7. Zalecenie i wytyczne Inwestora
8. Projekt budowlany architektoniczny
Zakres opracowania
Projekt swoim zakresem obejmuje:
a/ część opisową uwzględniającą:
− opis techniczny z określeniem sposobu: ochrony przeciwpożarowej,
prowadzenia
instalacji oraz zabezpieczenia pomieszczeń (zgodnie z PN).
− specyfikacja elementów SAP,
b/ część graficzną uwzględniającą:
− rysunki z rozmieszczeniem elementów na podkładach budowlanych,
Uwagi ogólne
Str. 4 z 19
Budynek w całości zabezpieczony będzie systemem sygnalizacji pożaru (SSP).
Ochronie podlegają wszystkie pomieszczenia i przestrzenie: klatki schodowe, ciągi
komunikacyjne oraz
pomieszczenia techniczne, biurowe i socjalne z wyłączeniem
toalet i pomieszczeń sanitarno - higienicznych.
Wszystkie pomieszczenia nadzorowane będą przez automatyczne czujki oraz
ręczne
ostrzegacze pożaru. Ze względu na charakter zagrożenia pożarowego oraz uzyskanie
maksymalnie skutecznej ochrony w projekcie przewidziano
zastosowanie jako
podstawowych punktowych czujek dymu, posiadających przydatność do stosowania
wg testów pożarowych od TF1 do TF5. Z uwagi na fakt, że nadzorowana musi być
przestrzeń
pomiędzy
konieczność
stropem
dokonania
właściwym
weryfikacji
a
obszarów
sufitami podwieszanymi,
nadzorowanych
istnieje
i wprowadzenia
odpowiednich zmian, w przypadku pojawienia się w aranżacji pomieszczeń sufitów
podwieszanych.
2. 1 SAP
Centrala sygnalizacji pożaru
System sygnalizacji pożarowej zbudowano w oparciu o adresowalny system.
Przewidziano linie dozorowe adresowalne pętlowe co zapewnia większą niezawodność
działania systemu.
Odgałęzienia od tych linii powinny być stosowane tylko w przypadku, gdy są niezbędne,
gdyż przerwa lub zwarcie w odgałęzieniu, podobnie jak w linii otwartej (typu B),
spowoduje odłączenie elementów od miejsca uszkodzenia do końca odgałęzienia. W
większości kubatury zastosowano system bezprzewodowy.
Przewody prowadzone są
jedynie do sygnalizatorów i ręcznych ostrzegaczy pożarowych.
Centralę alarmową umieszczono w miejscu uwidocznionym na rysunku zgodnie z
obowiązującymi przepisami.
OPIS URZĄDZEŃ
Centrala jest zalecana do ochrony przeciwpożarowej różnego rodzaju obiektów,
niedużych lub średniej wielkości, np. hoteli, banków, magazynów, obiektów zabytkowych,
"inteligentnych" budynków itp. Możliwość adresowania elementów liniowych pozwala na
identyfikację miejsca powstania pożaru z dokładnością do pojedynczej czujki. Centrala
umożliwia ponadto sterowanie i kontrolę zewnętrznych urządzeń zabezpieczających
takich jak bramy pożarowe, klapy oddymiające itp. oraz przekazanie informacji o pożarze
Str. 5 z 19
do stacji monitoringu zarówno w postaci cyfrowej jak i analogowej. Po otrzymaniu
sygnału alarmu, zgodnie z zaprogramowanym wariantem alarmowania, centrala może
uruchamiać m.in. sygnalizatory oraz przekaźniki wyjściowe wewnątrz centrali jak
również na liniach dozorowych w postaci liniowych elementów sterujących.
Współpracujące elementy:
a/ adresowalne czujki pożarowe :
• optyczne dymu ,
• jonizacyjne dymu ,
• nadmiarowo-różniczkowe ciepła,
• optyczno-temperaturowa,
b/ ręczne ostrzegacze (przyciski) pożarowe:
• wnętrzowe
• zewnętrzne
c/ elementy kontrolne, sterujące:
• element kontrolno-sterujący
• wielowyjściowy element sterujący
• wielowejściowy element kontrolny
Certyfikat zgodności EC
Nr 1438/CPD/0179
Dane techniczne:
- zasilanie podstawowe
230V
- zasilanie rezerwowe akumulatory
2x12V (17 - 22Ah)
- pobór prądu w stanie dozorowania
max. 700mA
- liczba linii dozorowych
2
- max ilość czujek na linii
64
- liczba stref dozorowych
128
- liczba wariantów alarmowania
17
Str. 6 z 19
2.2. Instalacja.
Instalację lini sygnalizatorów należy wykonać przewodem HTKSH1x2x0,8.,
natomiast linie pętlowe dozorowe przewodem YnTKSYekw 1x2x0,8.Przy przejściach
między pomieszczeniami należy zadbać aby cała długość została wypełniona masą
tynkową. Instalację po ścianach z cegły należy prowadzić w fugach a następnie wypełnić
zaprawą renowacyjną BAUMIT (typ zaprawy uzgodnić z firmą prowadzącą prace
konserwacyjne w porozumieniu ze Zleceniodawcą). W pomieszczeniach poddasza
i
piwnicy instalację prowadzić jako natynkową w rurach PCV.
Zasilanie centrali alarmowej z RG w piwnicy prowadzić przewodem HDGS 3x2,5 PH
90Instalację należy prowadzić zgodnie z normami :
-
BN-84/8984-10 Instalacje wnętrzowe. Wymagania ogólne
-
PN-76/E05125 Elektroenerg. i sygnaliz. linie kablowe
2.3 Rozmieszczanie czujek ciepła i dymu
Przy rozmieszczaniu czujek i określaniu powierzchni dozorowania każdej czujki należy
wziąć pod uwagę następujące czynniki ograniczające:
- chroniona powierzchnia;
-
odległość pomiędzy dowolnym punktem na dozorowanej powierzchni i najbliższą
czujką;
- bliskość ścian;
- wysokość i konfiguracja sufitu;
- ruch powietrza przy wentylacji;
- wszelkie przeszkody w konwekcji produktów spalania;
-
przeszkody na drodze wiązek optycznych liniowych czujek dymu.
Czujki dymu należy umieszczać zgodnie z rysunkami zachowują następujące zasady:
-
czujki dymu umieszczać możliwie na środku pola stropowego
-
w odległości min 0,5m od wysokich regałów
-
w odległości min 0,15m od opraw oświetleniowych
-
odległość od ścian nie może być mniejsza niż 0,5
-
w korytarzach odległość maksymalna między czujkami –15m
-
gniazda czujek powinny być montowane na suficie przy pomocy kołków rozporowych
w taki sposób by optyczne wskaźniki zadziałania widoczne były z wejścia do
pomieszczenia.
Str. 7 z 19
Rozmieszczanie pod płaskimi sufitami
Wykrywanie pożaru przez czujki ciepła lub dymu zależą od obecności sufitu blisko ponad
czujkami. Czujki powinny być tak usytuowane, ażeby ich czułe elementy znajdowały się w
granicach górnych 5 % wysokości pomieszczenia. Ze względu na możliwość istnienia
zimnej poduszki powietrznej, czujki nie powinny być wpuszczane w sufit, a raczej
instalowane jako wiszące.
Dla czujek typu punktowego, pozioma odległość od dowolnego miejsca chronionego
obszaru do czujki najbliższej temu miejscu (np. od środka pomieszczenia do najdalszego
rogu) a dla czujek liniowych pozioma odległość od dowolnego miejsca chronionej
powierzchni do najbliższej wiązki czujki nie powinna przekraczać zakresu podanego w
danych czujki, z wyjątkiem jego rozszerzenia, wynikającego z pochylenia sufitu.
Jeżeli w chronionym obszarze istnieją ujemne gradienty temperatury, wówczas
narastający słup dymu lub ciepła może ulec spłaszczeniu i utworzyć warstwę przed
osiągnięciem sufitu. Jeżeli wysokość tej warstwy jest przewidywalna, wówczas w
uzupełnieniu do czujek zainstalowanych w pobliżu sufitu, mogą być zainstalowane dalsze
czujki na oczekiwanej wysokości uwarstwienia.
Ściany, ścianki działowe (przegrody) i przeszkody
Czujki (inne niż optyczne liniowe czujki dymu) nie powinny być montowane w obrębie
500 mm względem wszelkich ścian lub przegród. Jeżeli pomieszczenie jest węższe niż 1,2
m, wówczas czujka powinna być montowana w obrębie środkowej jednej trzeciej
szerokości. Gdy pomieszczenia są dzielone na sekcje przez ścianki, przegrody lub regały
do składowania, dochodzące do sufitu na odległość około 300 mm, wówczas przegrody
powinny być uważane za sięgające sufitu i sekcje powinny być traktowane jako oddzielne
pomieszczenia. Należy utrzymywać wolną przestrzeń co najmniej 500 mm we wszystkich
kierunkach poniżej każdej czujki.
Wentylacja i ruch powietrza
Jeżeli wydajność wentylacji pomieszczenia przekracza pięć zmian na godzinę, wówczas
mogą być wymagane dodatkowe czujki ponad zalecanymi wyżej obszarami wolnymi. W
takich przypadkach zaleca się użycie środków doświadczalnych (takich jak dymy
znakujące) w celu wykrycia rozkładu przepływu powietrza oraz do określenia
odpowiedniego usytuowania czujek dodatkowych.
Str. 8 z 19
Czujki nie powinny być montowane bezpośrednio na wejściu świeżego powietrza z
urządzeń klimatyzacji. Gdy wlot powietrza następuje poprzez perforowany sufit, wówczas
w promieniu co najmniej 600 mm wokół każdej czujki sufit nie powinien być
perforowany. Jeżeli czujki mają być montowane w granicach 1 m od któregokolwiek
wlotu powietrza, lub w dowolnym punkcie, w którym prędkość powietrza może
przekroczyć 1 m/s, wówczas należy zwrócić szczególną uwagę na wpływ przepływu
powietrza na czujkę.
2.4 Ręczne ostrzegacze pożarowe
umieszczać:
-
na wysokości 1,5 do 1,7 m od podłoża
-
w sposób umożliwiający biegnącemu wyzwolić ostrzegacz bez dodatkowego nakładu
drogi
-
w odległości minimum 0,5 od innych elementów typu wyłączniki przyciski.
2.5 Sygnalizatory akustyczne
należy umieścić w sposób zgodny z rysunkiem.
2.6. Rezerwowe zasilanie.
Dobierając wielkość baterii akumulatorów rezerwowych dla centrali POLON 4100 należy
kierować się zasadą, iż jej pojemność, w przypadku zaniku napięcia sieci, powinna
wystarczyć przynajmniej na:
-
4 h pracy systemu w stanie dozorowania, w przypadku, gdy służby serwisowe są
stale dostępne i dysponują odpowiednim wyposażeniem, umożliwiającym szybkie
usunięcie awarii;
-
30 h pracy systemu w stanie dozorowania, w przypadku, gdy zapewniona jest
możliwość naprawy awarii zasilania przez służby serwisowe w ciągu 24 h (np. w
wyniku zawarcia odpowiedniej umowy z firmą prowadzącą konserwację instalacji);
-
72 h pracy systemu w stanie dozorowania, w przypadku, gdy powyższe warunki nie
są spełnione.
Dodatkowo w obliczeniach należy uwzględnić wymaganą 0,5 h pracę systemu w stanie
alarmowania.
Zalecany czas pracy awaryjnej systemu dla zdecydowanej większości instalacji wynosi 30
h w stanie dozorowania i 0,5 h pracy w stanie alarmowania.
Dla precyzyjnego obliczenia pojemności baterii akumulatorów rezerwowych można
posłużyć się wzorem
Str. 9 z 19
QAh = 1,25 x (Idoz x Tdoz + Ial x Tal)gdzie:
-
QAh - wymagana pojemność akumulatorów w Ah,
-
współczynnik 1,25 – zwiększenie pojemności akumulatorów o 25% na skutek
ewentualnych strat ich pojemności w wyniku starzenia,
-
Idoz - pobór prądu przez instalację w stanie dozorowania w A,
-
Tdoz - wymagany czas pracy systemu, równy 4 h, 30 h lub 72 h,
-
Ial - pobór prądu podczas alarmowania w A,
-
Tal – wymagany czas alarmowania, równy 0,5 h.
Maksymalny pobór prądu przez centralę podczas dozorowania nie przekracza 0,6 A, stąd
prąd ładowania akumulatorów, równy różnicy maksymalnego prądu zasilacza i prądu
pobieranego przez centralę w stanie dozorowania, wynoszący 3,4 A pozwala na
stosowanie baterii akumulatorów o pojemności
17 Ah do 90 Ah. Zalecane akumulatory – kwasowe, zgodnie z zaleceniami producenta
centrali sygn.
3, Wykaz urządzeń system sygnalizacji pożaru
L.p Nazwa urządzenia
1
2
3
4
5
6
8
9
10
Typ
Ilość
Centrala sygnalizacji pożaru
Czujka dymu
Gniazdo czujki
Ręczny ostrzegacz pożarowy
Sygnalizator
Gniazdo sygnalizatora
Akumulator 12V 17Ah
Przewód HTKSHekw 1x 2 x 0,8
Przewód HDGs 3x2,5 PH 90
Przewód YnTKSYekw 1x2x 0,8
4.Spis rysunków
Rys. nr 5 RZUT PRZYZIEMIA INSTALACJA SAP
Rys. nr 6. RZUT PODDASZA INSTALACJA SAP
1
9
9
3
2
4
2
Str. 10 z 19
SYSTEM SYGNALIZACJI WŁAMANIA I NAPADU
5. Przedmiot opracowania.
Opracowanie obejmuje rozmieszczenie czujek topologię okablowania, dobór urządzeń.
Opracowanie zapewnia wewnętrzny system wykrywania osób, przekazywania informacji
o zagrożeniach oraz pośrednio system kontroli (ograniczenia) dostępu poprzez podział na
strefy dozorowe.
6.Analiza zagrożeń.
Ze względu na przeznaczenie -obiekt zabytkowy z wystawami czasowymi
należy się
liczyć z możliwością wystąpienia następujących zagrożeń:
-
próby włamania
-
prób wandalizmu
-
kradzieży sprzętu elektronicznego.
W związku z tym, iż obiekt w godzinach nocnych pozostaje bez obsługi, a ponad to jest
obiektem wolnostojącym istnieje szczególne zagrożenie włamania. Lokalizacja
zwiększa prawdopodobieństwo wystąpienia wyżej wymienionych zagrożeń.
Obiekt należy zaliczyć do kategorii Z3 klasyfikacji zagrożeń osób i wartości
szkód zgodnie z :PN–93/E- 08390/14 - Załącznik Krajowy.
Z kategorii zagrożeń wynika klasa sytemu alarmowego jaki powinien być
zainstalowany w tym obiekcie – SA3, natomiast wszystkie elementy
powinny posiadać klasę C .
-
Str. 11 z 19
7.Opis projektu.
7.1 Strefy.
Dokładny podział zostanie dokonany na etapie wdrażania systemu do eksploatacji
Rozbrajanie
każdej ze stref możliwe jest dzięki manipulatorowi kodowemu z
wyświetlaczem LCD. Każda z osób uprawnionych do dostępu do danej strefy posiada swój
kod dzięki temu możliwe jest jednoznaczne określenie zdarzeń w systemie tzn.: czas,
rodzaj działań, osoba.
7.2 Instalacja.
Cały system przewidziano jako system przewodowy.
Instalację należy wykonać przewodem YTKSY
8x0,5 . Przy przejściach między
pomieszczeniami należy zadbać aby cała długość otworu została wypełniona masą
tynkową. Instalację należy prowadzić zgodnie z normami :
-
BN-84/8984-10 Instalacje wnętrzowe. Wymagania ogólne
-
PN-76/E05125 Elektroenerg. i sygnaliz. linie kablowe.
Zwrócić należy uwagę aby odległość równoległych odcinków okablowania od innych
instalacji ( energetycznych, komputerowych, CCTV i innych) wynosiła minimum 30
cm.
7.3 Czujki.
Zastosowane czujniki umożliwiają wykrycie intruza w każdej sytuacji. Po analizie
zagrożeń ustalono, iż powinny być zainstalowane :
-
czujniki pasywnej podczerwieni
System wyposażony powinien być w sygnalizatory wewnętrzne oraz podłączony do
nadajnika radiowego transmitującego sygnały do stacji monitoringu ( do ustalenia z fmą monitorującą). Sygnalizatory wewnętrzne mają za zadanie odstraszenie intruza bądź
spowodowanie sytuacji, iż działając w stresie nie zatrze śladów swej bytności w obiekcie.
Manipulator
Zamontować w wyjściu Wejście do obiektu odbywać się będzie dwuetapowo:
- polotem z dwustronną łącznością uruchamiana będzie zwłoka na wejście
- po otwarciu obiektu należy system rozbroić manipulatorem kodowym.
Pilot dwukierunkowy APT-100
Str. 12 z 19
Obsługę należy wyposażyć w odpowiednią ilość pilotów, które będą służyły jako inicjator
zwłoki przy wejściu i jednocześnie jako przyciski napadowe (odpowiednio oprogramować
funkcje przycisków).
7.4 Centrala alarmowa
Charakterystyka systemu:
1. Podział systemu na strefy dopasowane do potrzeb obiektu
2. Strefy będą niezależne i obsługiwane tylko przez osoby uprawnione
3. Każda osoba będzie miała swój kod przypisany do strefy
4. System umożliwi rejestrację i wydruk każdego zdarzenia tzn.
5. data, godzina, nazwa osoby, nazwa strefy ,rodzaj zdarzenia ( np. rozbrojenie ,
zazbrojenie , alarm, wprowadzanie błędnego kodu).
6. System zapewni transmisję alarmów i zdarzeń po linii telefonicznej wg
dowolnego formatu zgodnego z formatem stacji monitoringu oraz
komunikatem słownym.
System może być rozbudowywany o dalsze linie i strefy, istnieje możliwość podłączenia
czujników instalowanych na kasach pancernych oraz innych elementów systemu
alarmowego.
8. Bilans zasilania rezerwowego
Z uwagi na zastosowanie systemu bezprzewodowego rezerwowe źródło zasilania
akumulator zasila tylko centralę , manipulator i odbiornik do systemu bezprzewodowego.
Bilans rezerwowych źródeł zasilania przeprowadzono zakładają, iż maksymalny czas
pozostawania obiektu bez zasilania sieciowego wynosi 24h; w przypadku innych zaleceń
użytkownika należy rozważyć konieczność zainstalowania dodatkowych zasilaczy z
bateriami akumulatorów.
Zasilanie czujek odbywa się z lokalnych baterii – należy je zmieniać zgodnie z
wytycznymi produce
Str. 13 z 19
Oszacownie pojemności rezerwowego źródła zasilania systemu
sygnalizacji włamania
jednostkowy
I
Urządzenie
Iloś
ć
szt
Płyta
Manipulator LCD
Moduł
Czujki
Sygnalizator
1
1
1
12
2
Suma
Prąd w stanie czuwania [mA]
Prąd w stanie alarmu [mA]
całk.pobór
pradu
I
I norm
[mA]
90
40
120
15
20
alar
m
[mA
]
140
50
120
25
250
I norm
I alarm
[mA]
90
40
120
180
40
[mA]
140
50
120
300
500
0
0
0
0
0
0
470
1110
470
1110
Q= 1,25*[t *I całk+0,5*I
alrm]
zakładając t= 24h oraz t alarmu=
0,5h
Poj. akumulatorów ..........Q >
14,8 Ah
UWAGI:
Obliczenia zakładają pobudzenie w czasie alarmu wszystkich elementów
co jest niemalże niemożliwe, ale zapewnia margines bezpieczenstwa przy
doborze baterii akumulatorów.
Po uruchomieniu systemu leży sprawdzić powyższe wyliczenia przeprowadzając pomiary.
9.
Zastos
owane
urządz
enia i
materi
ały
Str. 14 z 19
Nazwa urządzenia
Symbol
Ilość
1. Płyta główna centrali alarmowej
INTEGRA
1 szt.
2. Obudowa wraz z zasilaczem
1 szt.
3. Manipulator kodowy LCD
1 szt.
4. Pilot dwukierunkowy
2 szt.
5. Sygnalizator
2szt.
Uwagi
6. Przewód YTDY 8X0,5
7. Czujka PIR
8. Akumulator
12 szt.
12V 17Ah
9 Moduł GPRS
1 szt.
1 szt.
10 Spis rysunków
Rys. nr 3 RZUT PRZYZIEMIA INSTALACJA SSWiN
Rys. nr 4. RZUT PODDASZA INSTALACJA SSwIN
Str. 15 z 19
SYSTEM TELEWIZJI PRZEMYSŁOWEJ
11.Przedmiot opracowania.
Opracowanie obejmuje rozmieszczenie kamer topologię okablowania, dobór urządzeń.
Opracowanie zapewnia zewnętrzną obserwację , rejestrację zdarzeń oraz możliwość
wspomagania systemu włamaniowego poprzez możliwość detekcji ruchu w wybranych
fragmentach obserwowanych pól.
12 .Analiza zagrożeń.
Ze względu na przeznaczenie obiektu – należy się spodziewać możliwości szerokiego
zakresu działań zagrażających życiu i zdrowiu ludzi jak i zagrażających mieniu.
Obiekt należy zaliczyć do kategorii Z3 klasyfikacji zagrożeń osób i wartości
szkód zgodnie z :PN–93/E- 08390/14 - Załącznik Krajowy.
13.Opis projektu.
13.1 Kamery i rejestracja
Zastosowano kamery o podwyższonej rozdzielczości z możliwością kompensacji
oświetlenia tła. Do obserwacji na zewnątrz zastosowano kamery typu dzień/noc
zapewniające dobrą jakość obrazu w zmieniających się warunkach oświetleniowych- są
to kamery w obudowach zewnętrznych wyposażonych w grzałki oraz w uchwyty
umożliwiające całkowite zabezpieczenie przewodów. Kamery zamontować zgodnie z
rysunkami. Rejestracja odbywa się na rejestratorze multiplekserze IP 8 kanałowy,
prędkość nagrywania do 200kl./s); wyjścia monitorowe: główne (BNC, VGA HDMI ),
pomocnicze (BNC), alarmy (8 wej/4 wyj), audio (4 wej/1 wyj), bez dysku
Charakterystyka produktu
•
Rejestrator cyfrowy pracujący w trybie quadrupleks: równoczesny zapis, podgląd
„na żywo”/odtwarzanie nagrań, kopiowanie nagrań i połączenie sieciowe
•
System operacyjny oparty na Linux
Str. 16 z 19
•
Wyświetlanie „na żywo”
•
Algorytm kompresji H.264
•
Rozdzielczość nagrywania: HD
•
Możliwość zastosowania do 3 dysków SATA (zamontowanie 4 dysku po
dokupieniu odpowiedniego zestawu montażowego)
•
Możliwość definiowania prędkości i jakości nagrywania odrębnie dla każdej z
kamer
•
Zaawansowane funkcje harmonogramu nagrywania i detekcji ruchu
•
Funkcje przed-alarmu i po-alarmu
•
Funkcja szacowania czasu nagrywania
•
Zaawansowane funkcje przeszukiwania zarejestrowanego materiału
•
Sterowanie kamerami szybkoobrotowymi bezpośrednio z rejestratora i przez sieć
•
Możliwość kopiowania nagrań poprzez port USB na dysk twardy lub pamięć typu
Flash, na CD/DVD (opcja) i przez sieć komputerową
•
Praca w sieci komputerowej, w tym możliwość połączenia z wieloma
rejestratorami jednocześnie oraz wysyłanie wiadomości e-mail o sytuacjach
alarmowych
•
Menu w języku polskim
•
Funkcja ukrywania kamer
•
Możliwość obsługi urządzenia za pomocą myszy komputerowej USB i pilota
zdalnego sterowania (w zestawie)
Zasilanie z rozdzielni głównej poprzez UPS.
Kamery
Wewnątrz zastosowano kamerę podświtleniem IR.
Na zewnątrz 4 kamery IP z podświetleniem IR IP z rozdzielczością HD.
13.2. Transmisja sygnału i zasilanie
Kamery zasilane są napięciem z zasilacza PoE wbudowango w rejestratorze. Do
wszystkich kamer doprowadzony jest przewód UTP kat6 którym transmitowany jest
sygnał video oraz doprowadzone jest zasilanie.
W pomieszczeniu na parterze umiejscowić monitor 22’ oraz pulpit sterowniczy – w
postaci
pilota. Całość zasilana z rozdzielni elektrycznej , do pdtrzymania zasilania
zastosowano UPS. Wszystkie urządzenia CCTV umieszczono w szafce Rack –wiszącej ze
szklanymi drzwiami.
Str. 17 z 19
14. Instalacja
prowadzić przewodem UTP kat 6
15. Wykaz materiałów i urządzeń
Nazwa urządzenia
Symbol
Ilość
1. Kamera wewnętrzna kop. IP HD
1
2. Kamera zewnętrzna kop z podśw. IR
4
3. Rejestrator 8 kanałowy IP PoE
1
4. Dysk do rejestratora
HDD 1 sata
1
5. Monitor 22’’
1
6. UPS
1
7. Szafka Rac
1
8. Przewód
Uwagi
UTP kat 6
16. Spis rysunków
Rys. nr 1. RZUT PRZYZIEMIA INSTALACJA CCTV
Rys. nr 2. RZUT PODDASZA INSTALACJA CCTV
17. Wykonawcy instalacji (SAP, SSWiN, CCTV)
System powinien być wykonany przez autoryzowany zakład instalacji alarmowych,
posiadający przeszkolenie w zakresie instalacji systemów sygnalizacji pożaru : szkolenie
STIP, autoryzację SA-3. Jednocześnie z zawarciem umowy na wykonanie systemu należy
zawrzeć umowę na stałą konserwację (odpłatną) na okres nie krótszy niż gwarancja
udzielona przez wykonawcę.
Wykonawca winien w szczególności:
- zapoznać się z projektem oraz DTR poszczególnych urządzeń
-
przestrzegać norm i przepisów
-
wszystkie odstępstwa od dokumentacji uzgadniać z insp. Nadzoru oraz zamieszczać w
dzienniku budowy.
17. Konserwacja.
Str. 18 z 19
Do czasu formalnego uregulowania zakresu i częstotliwości przeprowadzania konserwacji
pożarowych instalacji alarmowych, częstotliwość przeglądów okresowych powinna być
ustalana na drodze uzgodnień pomiędzy Użytkownikiem a Konserwatorem instalacji,
najlepiej w porozumieniu z jej projektantem. Do uzgodnień tych mogą być wykorzystane
podane niżej kryteria. Podawane w Instrukcjach Instalowania i Konserwacji bądź w
Dokumentacjach Techniczno-Ruchowych central, maksymalne czasokresy przeglądów są
wielkościami orientacyjnymi, zalecanymi dla średnio ciężkich warunków eksploatacji
instalacji SAP. Częstotliwość przeglądów okresowych instalacji SAP jest wypadkową
wielu czynników. Dlatego też jedynie Konserwator w uzgodnieniu z
Użytkownikiem mogą ustalić częstotliwość i zakres ich przeglądów. W
trudniejszych przypadkach może okazać się niezbędna pomoc projektanta instalacji lub
rzeczoznawcy.
Producent sprzętu sygnalizacji pożarowej, nie znając konkretnych warunków pracy
instalacji ani ilości i typów urządzeń w niej pracujących, może sugerować jedynie
orientacyjne czasokresy konserwacji dla poszczególnych urządzeń. Praktycznie przeglądy
okresowe instalacji SAP mogą odbywać się 2, 3, 4 razy w roku, w szczególnych
przypadkach nawet 6-ciokrotnie. Nie wszystkie z nich muszą mieć jednakowy
(uśredniony) zakres badań.
Kontrole półroczne powinny obejmować pełny zakres badań instalacji, kontrole pomiędzy
przeglądami pełnymi mogą dotyczyć tylko wybranych, najważniejszych parametrów
instalacji.
W szczególnych przypadkach, zaakceptowanych przez Użytkownika, w okresie pomiędzy
półrocznymi pełnymi przeglądami, Konserwator mógłby gwarantować jedynie dużą
dyspozycyjność (np. 24 godziny na dobę) swego serwisu i podczas pobytu na wezwanie do
naprawy, oprócz czynności wynikających z wezwania, wykonywać w niezbędnym zakresie
badania wymagające częstszych kontroli.
Mimo, że przy stosowaniu najnowocześniejszych rozwiązań systemowych, okresy
między przeglądami instalacji można byłoby wydłużyć, to jednak należy mieć na uwadze,
że urządzenia mają ograniczoną niezawodność, na którą dodatkowo mają wpływ zmienne
warunki środowiska, w tym zmiany sezonowe, a także działalność ludzka np. w postaci:
- remontów, adaptacji i przeróbek w obiekcie,
- drgań i wibracji powodowanych pracą maszyn, ruchem środków transportu itp.,
- nieumyślnego lub nawet umyślnego ingerowania w instalację.
Czynniki te nie pozostają bez wpływu na instalacje SAP w okresie 3-miesięcy, dlatego
Str. 19 z 19
sprawdzanie rzadsze niż w okresach kwartalnych byłoby niewskazane.
Obowiązkiem Użytkownika jest zagwarantowanie utrzymania instalacji w sprawności. W
tym celu dysponuje własne służby lub podpisuje umowę z firmą prowadzącą konserwację.
Użytkownik powinien zadbać, aby wyznaczona osoba codziennie kontrolowała pracę
systemu tzn. reagowała na wszelkie sygnały centrali, zapisywała je w Książce Eksploatacji
oraz podjęła działania w celu przywrócenia instalacji do stanu gwarantującego właściwe
nadzorowanie zabezpieczanego obiektu.

Projekt budowlany zał. nr 2

Transkrypt

Podobne dokumenty

Centralny System Zarządzania Bezpieczeństwem PALLADION

Broszura - KIDDE Polska

Karta produktu Przewód elektryczny OMY

Wyjaśnienia nr.1

czytaj całość

Pytania do przetargu na remont pokoi goscinnych

pobierz

Karta produktu Kompletna instalacja systemu CCTV
