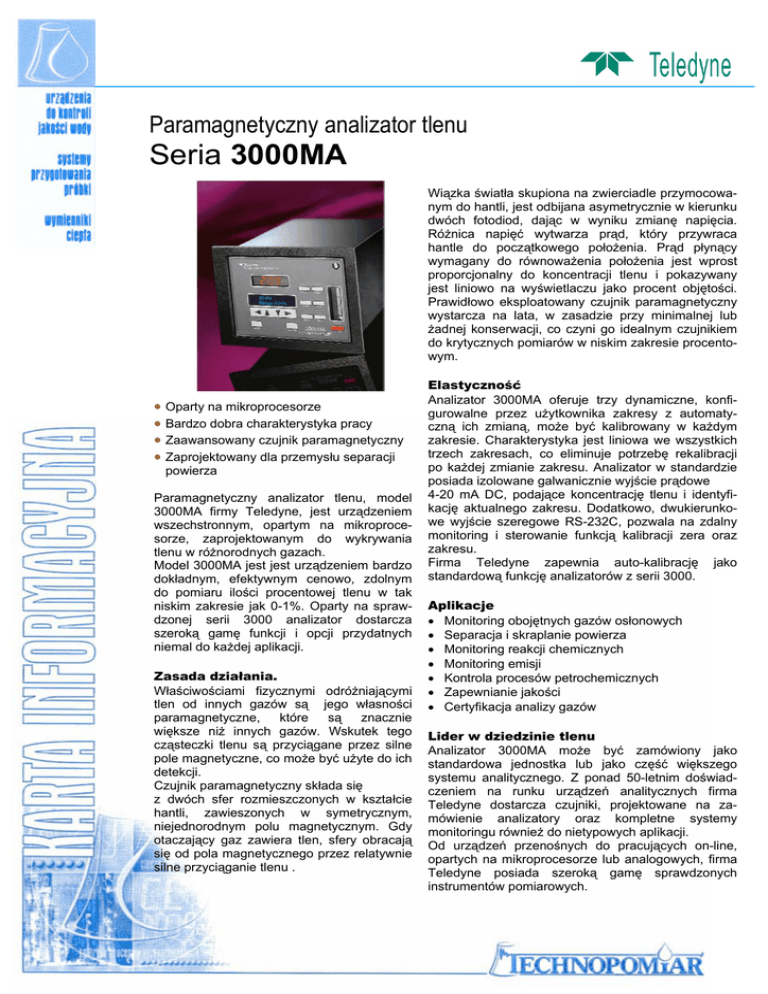

Paramagnetyczny analizator tlenu
Seria 3000MA
Wiązka światła skupiona na zwierciadle przymocowanym do hantli, jest odbijana asymetrycznie w kierunku
dwóch fotodiod, dając w wyniku zmianę napięcia.
Różnica napięć wytwarza prąd, który przywraca
hantle do początkowego położenia. Prąd płynący
wymagany do równoważenia położenia jest wprost
proporcjonalny do koncentracji tlenu i pokazywany
jest liniowo na wyświetlaczu jako procent objętości.
Prawidłowo eksploatowany czujnik paramagnetyczny
wystarcza na lata, w zasadzie przy minimalnej lub
żadnej konserwacji, co czyni go idealnym czujnikiem
do krytycznych pomiarów w niskim zakresie procentowym.
• Oparty na mikroprocesorze
• Bardzo dobra charakterystyka pracy
• Zaawansowany czujnik paramagnetyczny
• Zaprojektowany dla przemysłu separacji
powierza
Paramagnetyczny analizator tlenu, model
3000MA firmy Teledyne, jest urządzeniem
wszechstronnym, opartym na mikroprocesorze, zaprojektowanym do wykrywania
tlenu w różnorodnych gazach.
Model 3000MA jest jest urządzeniem bardzo
dokładnym, efektywnym cenowo, zdolnym
do pomiaru ilości procentowej tlenu w tak
niskim zakresie jak 0-1%. Oparty na sprawdzonej serii 3000 analizator dostarcza
szeroką gamę funkcji i opcji przydatnych
niemal do każdej aplikacji.
Zasada działania.
Właściwościami fizycznymi odróżniającymi
tlen od innych gazów są jego własności
paramagnetyczne,
które
są
znacznie
większe niż innych gazów. Wskutek tego
cząsteczki tlenu są przyciągane przez silne
pole magnetyczne, co może być użyte do ich
detekcji.
Czujnik paramagnetyczny składa się
z dwóch sfer rozmieszczonych w kształcie
hantli, zawieszonych w symetrycznym,
niejednorodnym polu magnetycznym. Gdy
otaczający gaz zawiera tlen, sfery obracają
się od pola magnetycznego przez relatywnie
silne przyciąganie tlenu .
Elastyczność
Analizator 3000MA oferuje trzy dynamiczne, konfigurowalne przez użytkownika zakresy z automatyczną ich zmianą, może być kalibrowany w każdym
zakresie. Charakterystyka jest liniowa we wszystkich
trzech zakresach, co eliminuje potrzebę rekalibracji
po każdej zmianie zakresu. Analizator w standardzie
posiada izolowane galwanicznie wyjście prądowe
4-20 mA DC, podające koncentrację tlenu i identyfikację aktualnego zakresu. Dodatkowo, dwukierunkowe wyjście szeregowe RS-232C, pozwala na zdalny
monitoring i sterowanie funkcją kalibracji zera oraz
zakresu.
Firma Teledyne zapewnia auto-kalibrację jako
standardową funkcję analizatorów z serii 3000.
Aplikacje
• Monitoring obojętnych gazów osłonowych
• Separacja i skraplanie powierza
• Monitoring reakcji chemicznych
• Monitoring emisji
• Kontrola procesów petrochemicznych
• Zapewnianie jakości
• Certyfikacja analizy gazów
Lider w dziedzinie tlenu
Analizator 3000MA może być zamówiony jako
standardowa jednostka lub jako część większego
systemu analitycznego. Z ponad 50-letnim doświadczeniem na runku urządzeń analitycznych firma
Teledyne dostarcza czujniki, projektowane na zamówienie analizatory oraz kompletne systemy
monitoringu również do nietypowych aplikacji.
Od urządzeń przenośnych do pracujących on-line,
opartych na mikroprocesorze lub analogowych, firma
Teledyne posiada szeroką gamę sprawdzonych
instrumentów pomiarowych.
STANDARDOWE CECHY
PARAMETRY TECHNICZNE
• Sprawdzony, solidny czujnik
paramagnetyczny
• Trzy wybierane przez użytkownika
zakresy plus zakresy dla kalibracji
• Wyjście sygnałowe i identyfikujące
zakres: izolowane galwanicznie 4-20 mA
• Programowalne automatyczne
przełączanie zakresów
• Dwa w pełni konfigurowalne alarmy
koncentracji z programowalną funkcją
przekaźników. Styki C, 3A, oporowe
• Programowalna auto-kalibracja zera
ze stykami typu A, NO 3A, oporowymi
• Autodiagnostyka z alarmem błędu pracy
typu C
• W pełni dwukierunkowy interfejs
komunikacyjny RS-232C
• Pięciocyfrowy wyświetlacz diodowy
dla koncentracji tlenu
• Podświetlany wyświetlacz
alfanumeryczny, 2 linie x 20 znaków,
fluorescencyjny, dla celów
programowania i diagnostyki urządzenia
• Trasa próbki ze stali nierdzewnej 316
• Uniwersalny zasilacz 100-240 VAC,
50/60 Hz
• Cyfrowe wejście do zdalnej kalibracji
ZAKRES:
ZAKRES KALIBRACJI:
DOKŁADNOŚĆ:
CZAS ODPOWIEDZI T90:
LINIOWOŚĆ:
DRYFT ZERA:
DRYFT ZAKRESU:
POWTARZALNOŚĆ:
TEMPERATURA PRACY:
WYJŚCIE ANALOGOWE:
ALARMY:
WYŚWIETLACZ:
WYŚWIETLACZ MENU:
INTERFEJS CYFROWY:
ZASILANIE:
CZUJNIK TLENU:
PRZYŁĄCZA PRÓBKI:
KLASYFIKACJA:
WYMIARY:
WYMAGANIA KONDYCJONOWANIA PRÓBKI DLA MODELU 3000MA
CIŚNIENIE WLOTU PRÓBKI:
PRZEPŁYW PRÓBKI:
PUNKT ROSY PRÓBKI:
TEMP. PRÓBKI:
WYKONANIE CZUJNIKA:
0.35 – 1.4 bar (stałe)
0.5 – 1 l /min
Bez kondensacji w temp. otoczenia
0 - 50ºC
Szkło, stal, złoto, viton, szkło akrylowe,
żywica epoksydowa
OPCJE
-C: Automatyczna kalibracja / zerowanie
ze zintegrowanymi elektrozaworami
kalibracyjnymi
ul. Buforowa 4C, 52-131 Wrocław
tel. +4871 332 98 00, faks +4871 332 98 30
www.technopomiar.pl; [email protected]
3 zakresy, wybierane
przez użytkownika: typowe zakresy
0-5% do 0-100% automatyczne
przełączanie z identyfikacją
(dostępne niższe zakresy)
0-25%
±1% pełnej skali w stałej temperaturze
lub ±5% w całym zakresie temperatury
pracy, wartość większa (po osiągnięciu
stabilności temperaturowej)
<10s (dla temperatury 25°C)
0.1% O2
0.05% O2 na miesiąc
1% pełnej skali na miesiąc
0.1% pełnej skali
0 do 45°C
Dwa 0-1 VDC i dwa 4-20 mA DC
(izolowane galwanicznie)
Jeden: awarii systemu, styk do
wykrywania awarii zasilania; dwa
konfigurowalne alarmy koncentracji
z programowalnymi punktami nastawy
5-cyfrowy, czerwone diody LED
2 linie x 20 znaków, fluorescencyjny
W pełni dwukierunkowy interfejs
komunikacyjny RS232C
Uniwersalny zasilacz 100-230 VAC,
50/60 Hz, 70W max.
Paramagnetyczny
¼” lub 6 mm
dla strefy bezpiecznej
221x177x310 mm
