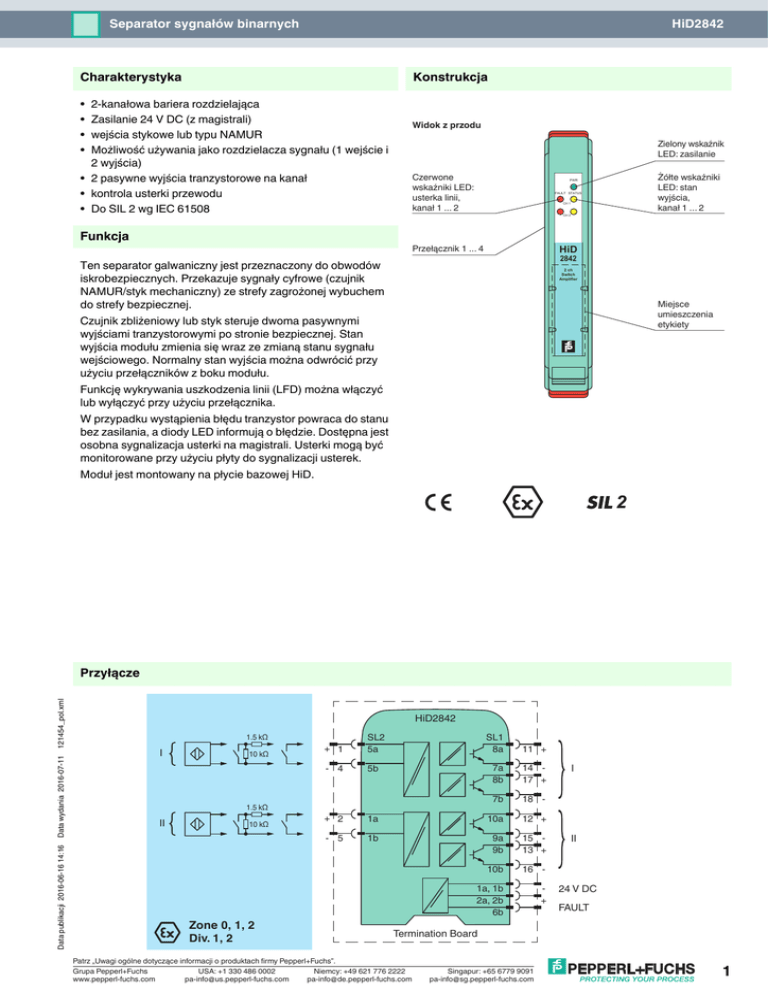

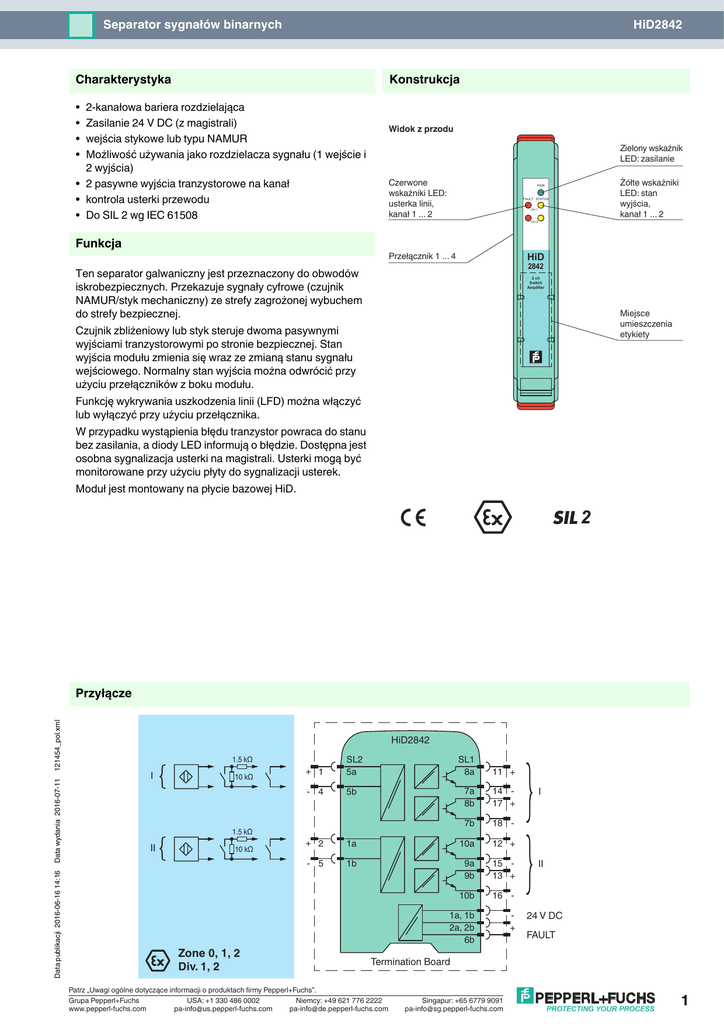

Separator sygnałów binarnych
HiD2842
Charakterystyka
Konstrukcja
•
•
•
•
Widok z przodu
2-kanałowa bariera rozdzielająca
Zasilanie 24 V DC (z magistrali)
wejścia stykowe lub typu NAMUR
Możliwość używania jako rozdzielacza sygnału (1 wejście i
2 wyjścia)
• 2 pasywne wyjścia tranzystorowe na kanał
• kontrola usterki przewodu
• Do SIL 2 wg IEC 61508
Zielony wskaźnik
LED: zasilanie
Czerwone
wskaźniki LED:
usterka linii,
kanał 1 ... 2
Żółte wskaźniki
LED: stan
wyjścia,
kanał 1 ... 2
PWR
FAULT STATUS
CH 1
CH 2
Funkcja
Przełącznik 1 ... 4
HiD
2842
Ten separator galwaniczny jest przeznaczony do obwodów
iskrobezpiecznych. Przekazuje sygnały cyfrowe (czujnik
NAMUR/styk mechaniczny) ze strefy zagrożonej wybuchem
do strefy bezpiecznej.
2 ch
Switch
Amplifier
Miejsce
umieszczenia
etykiety
Czujnik zbliżeniowy lub styk steruje dwoma pasywnymi
wyjściami tranzystorowymi po stronie bezpiecznej. Stan
wyjścia modułu zmienia się wraz ze zmianą stanu sygnału
wejściowego. Normalny stan wyjścia można odwrócić przy
użyciu przełączników z boku modułu.
Funkcję wykrywania uszkodzenia linii (LFD) można włączyć
lub wyłączyć przy użyciu przełącznika.
W przypadku wystąpienia błędu tranzystor powraca do stanu
bez zasilania, a diody LED informują o błędzie. Dostępna jest
osobna sygnalizacja usterki na magistrali. Usterki mogą być
monitorowane przy użyciu płyty do sygnalizacji usterek.
Moduł jest montowany na płycie bazowej HiD.
2
Data publikacji 2016-06-16 14:16
Data wydania 2016-07-11 121454_pol.xml
Przyłącze
HiD2842
+ 1
SL2
5a
- 4
5b
1.5 kΩ
I
10 kΩ
SL1
8a
11 +
7a
8b
14 17 +
7b
18 -
I
1.5 kΩ
II
10 kΩ
Zone 0, 1, 2
Div. 1, 2
+ 2
1a
10a
12 +
- 5
1b
9a
9b
15 13 +
10b
16 -
1a, 1b
2a, 2b
6b
+
II
24 V DC
FAULT
Termination Board
Patrz „Uwagi ogólne dotyczące informacji o produktach firmy Pepperl+Fuchs”.
Grupa Pepperl+Fuchs
USA: +1 330 486 0002
Niemcy: +49 621 776 2222
www.pepperl-fuchs.com
[email protected]
[email protected]
Singapur: +65 6779 9091
[email protected]
1
Dane techniczne
HiD2842
Dane ogólne
typ sygnału
Wejżcie binarne
Zasilanie
Przyłącze
Napięcie znamionowe
Prąd znamionowy
Strata mocy
SL1: 1a(-), 1b(-); 2a(+), 2b(+)
Un
In
20,4 ... 30 V DC przez płytę bazową
15 mA przy 24 V (na kanał)
0,35 W przy 24 V (na kanał)
wejście
Przyłącze
SL2: 5a(+), 5b(-); 1a(+), 1b(-)
Wartożci znamionowe
wg EN 60947-5-6 (NAMUR)
Podłączalne typy czujników
kontakt bezpotencjałowy lub czujnik zbliżeniowy
Punkt przełączania
styk otwarty 0,2 ... 1,2 mA, styk zamknięty 2,1 ... 6,5 mA
Kontrola usterki przewodu
przerwa 0 ... 0,2 mA, krótkie spięcie 6,5 mA ... Wartość maksymalna
Wyjście
Przyłącze
Napięcie znamionowe
Prąd znamionowy
Wyjście
SL1: 8a(+), 7a(-), 8b(+), 7b(-); 10a(+), 9a(-), 9b(+), 10b(-)
Un
In
poziom sygnału
30 V
50 mA
dwa transoptory na kanał
Sygnał 1: (napięcie zewnętrzne) -1 V
Sygnał 0: wyjście zablokowane (prąd przepuszczany maks. 50 µA, typowo 5 µA)
wyjście komunikatu o błędach
Przyłącze
SL1: 6b
Rodzaj wyjżcia
otwarty kolektor (wewnętrzna magistrala sygnalizacji usterek)
właściwości transmisji
Częstotliwość przełączania
< 2 kHz
Izolacja elektryczna
Wyjżcie / zasilanie
Izolacja funkcjonalna zgodna z DIN EN 50178, napięcie znamionowe izolacji 50 Veff
Wyjżcie / wyjżcie
Izolacja funkcjonalna zgodna z DIN EN 50178, napięcie znamionowe izolacji 50 Veff
Zgodność z dyrektywami
Kompatybilność elektromagnetyczna
Dyrektywa 2014/30/UE
EN 61326-1:2013 (lokalizacja ośrodków przemysłowych)
Zgodnożć
EN 50178
Kompatybilność elektromagnetyczna
NE 21:2006
Dodatkowe informacje są dostępne w opisie systemu.
Stopień ochrony
IEC 60529
Warunki otoczenia
Temperatura otoczenia
-20 ... 60 °C (-4 ... 140 °F)
Wilgotność względna
5– 90%, bez kondensacji do 35°C (95°F)
Specyfikacja mechaniczna
Stopień ochrony
IP 20
Masa
ok. 140 g
Wymiary
18 x 106 x 128 mm (0,7 x 4,2 x 5 cali)
Montaż
na płycie bazowej
Kodowanie
styki 1 i 2 skrócone
Dane dotyczące stosowania w
obszarach Ex
Certyfikat badania typu WE
CESI 02 ATEX 086
Grupa, kategoria, stopień ochrony
przed zapłonem
¬ II (1)G [Ex ia Ga] IIC , ¬ II (1)D [Ex ia Da] IIIC
wejście
Ex ia / Ex ia D
Napięcie
Prąd
Zasilanie
Zasilanie
Uo
13,2 V
Po
66 mW
Io
20 mA
maksymalne napięcie bezpieczne Um
250 V AC (Uwaga! Um nie jest napięciem znamionowym).
Grupa, kategoria, typ ochrony, klasa
temperaturowa
¬ II 3G Ex nA IIC T4 Gc [urządzenie w strefie 2]
Deklaracja zgodności
PF 11 CERT 2109 X
wejście / wejście
bezpieczna izolacja elektryczna zgodnie z EN 60079-11:2007, wartość szczytowa napięcia 60 V
wejście / wyjście
wejście / zasilanie
Zgodność z dyrektywami
Grupa Pepperl+Fuchs
USA: +1 330 486 0002
Niemcy: +49 621 776 2222
[email protected]
[email protected]
Singapur: +65 6779 9091
[email protected]
2
Dane techniczne
HiD2842
Dyrektywa 2014/34/UE
EN 60079-0:2012+A11:2013 , EN 60079-11:2012 , EN 60079-15:2010
Atesty międzynarodowe
Certyfikat CSA
Schemat montażowy
366-005CS-12B (cCSAus)
Informacje ogólne
Informacja uzupełniająca
Stosownie do wymagań należy przestrzegać certyfikatów badania typu WE, informacji na temat zgodności,
deklaracji zgodności, atestów zgodności i instrukcji. Aby uzyskać więcej informacji, zob. www.pepperlfuchs.com.
Konfiguracja
6
CH 1
ON
CAUTION
Refer to the instruction
manual to install and
operate the unit
CH 4
LFD KANAŁ 3
5
1 2 3 4 5 6 7 8
CH 3
Faza KANAŁ 3
4
ON
SELECTION
CH 2
LFD KANAŁ 2
3
LFD KANAŁ 4
Faza KANAŁ 2
2
Faza KANAŁ 4
LFD KANAŁ 1
Faza KANAŁ 1
Pozycje przełącznika
SWITCH SETTINGS
1
7
INPUT/OUTPUT
OPERATION
8
Wejście ZWARTE/tranzystor OTWARTY
Wejście ROZWARTE/tranzystor ZAMKNIĘTY
Wykrywanie usterki linii (LFD) włączone
NOT IN USE
FOR THIS MODEL
ON
1
3
5
7
CH1 CH2 CH3 CH4
OPEN-ENERGIZED
CLOSE-DE-ENERGIZED
ON ON ON ON
CLOSE-ENERGIZED
OPEN-DE-ENERGIZED
OFF OFF OFF OFF
INPUT FAULT
DETECTION
2
4
6
8
CH1 CH2 CH3 CH4
FAULT ENABLE
ON ON ON ON
FAULT DISABLE
OFF OFF OFF OFF
NOTE: CH 3 and CH 4 only for Mod. 2844
1
2
3
4
5
6
7
8
Wejście ZWARTE/tranzystor ZAMKNIĘTY
Wejście ROZWARTE/tranzystor OTWARTY
Wykrywanie usterki linii (LFD) wyłączone
Kanał 3 i 4 (Przełącznik 5 ... 8) tylko dla HiD2844.
Skonfiguruj urządzenie w następujący sposób:
• Naciśnij zatrzaski Quick Lok po obu stronach urządzenia, na górze.
• Wyjmij urządzenie z płyty bazowej.
• Ustaw mikroprzełączniki, jak pokazano na rysunku.
Długość styków urządzenia zapewnia jego polaryzację zgodnie z parametrem bezpieczeństwa. Nie zmieniać!
