PROJEKT BUDOWLANY ROZBUDOWY ZESPOŁU SZKÓŁ OGÓLNOKSZTAŁCĄCYCH W BRZÓZIE
O SALĘ GIMNASTYCZNĄ Z ZAPLECZEM I STOŁÓWKĄ
BRZÓZA, nr ew. dz. 5/1, 5/12

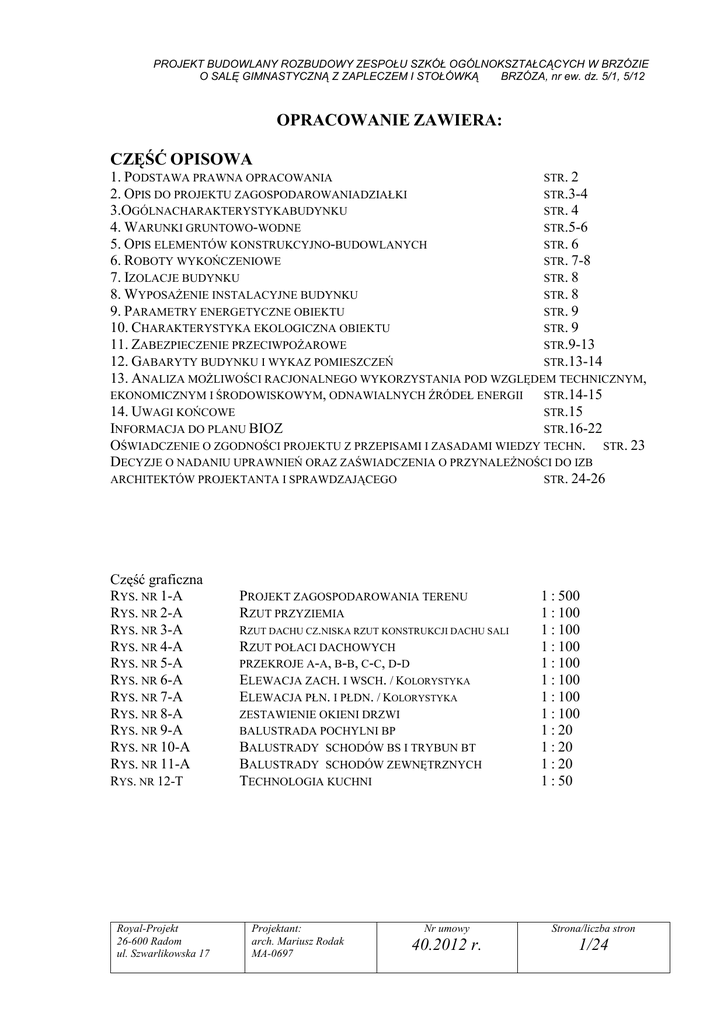

OPRACOWANIE ZAWIERA:
CZĘŚĆ OPISOWA
1. PODSTAWA PRAWNA OPRACOWANIA
STR. 2
2. OPIS DO PROJEKTU ZAGOSPODAROWANIADZIAŁKI
STR.3-4
3.OGÓLNACHARAKTERYSTYKABUDYNKU
STR. 4
4. WARUNKI GRUNTOWO-WODNE
STR.5-6
5. OPIS ELEMENTÓW KONSTRUKCYJNO-BUDOWLANYCH
STR. 6
6. ROBOTY WYKOŃCZENIOWE
STR. 7-8
7. IZOLACJE BUDYNKU
STR. 8
8. WYPOSAŻENIE INSTALACYJNE BUDYNKU
STR. 8
9. PARAMETRY ENERGETYCZNE OBIEKTU
STR. 9
10. CHARAKTERYSTYKA EKOLOGICZNA OBIEKTU
STR. 9
11. ZABEZPIECZENIE PRZECIWPOŻAROWE
STR.9-13
12. GABARYTY BUDYNKU I WYKAZ POMIESZCZEŃ
STR.13-14
13. ANALIZA MOŻLIWOŚCI RACJONALNEGO WYKORZYSTANIA POD WZGLĘDEM TECHNICZNYM,
EKONOMICZNYM I ŚRODOWISKOWYM, ODNAWIALNYCH ŹRÓDEŁ ENERGII
STR.14-15
STR.15
14. UWAGI KOŃCOWE
INFORMACJA DO PLANU BIOZ
STR.16-22
OŚWIADCZENIE O ZGODNOŚCI PROJEKTU Z PRZEPISAMI I ZASADAMI WIEDZY TECHN. STR. 23
DECYZJE O NADANIU UPRAWNIEŃ ORAZ ZAŚWIADCZENIA O PRZYNALEŻNOŚCI DO IZB
ARCHITEKTÓW PROJEKTANTA I SPRAWDZAJĄCEGO
STR. 24-26
Część graficzna
RYS. NR 1-A
RYS. NR 2-A
RYS. NR 3-A
RYS. NR 4-A
RYS. NR 5-A
RYS. NR 6-A
RYS. NR 7-A
RYS. NR 8-A
RYS. NR 9-A
RYS. NR 10-A
RYS. NR 11-A
RYS. NR 12-T
Royal-Projekt
26-600 Radom
ul. Szwarlikowska 17
PROJEKT ZAGOSPODAROWANIA TERENU
RZUT PRZYZIEMIA
RZUT DACHU CZ.NISKA RZUT KONSTRUKCJI DACHU SALI
RZUT POŁACI DACHOWYCH
PRZEKROJE A-A, B-B, C-C, D-D
ELEWACJA ZACH. I WSCH. / KOLORYSTYKA
ELEWACJA PŁN. I PŁDN. / KOLORYSTYKA
ZESTAWIENIE OKIENI DRZWI
BALUSTRADA POCHYLNI BP
BALUSTRADY SCHODÓW BS I TRYBUN BT
BALUSTRADY SCHODÓW ZEWNĘTRZNYCH
TECHNOLOGIA KUCHNI
Projektant:
arch. Mariusz Rodak
MA-0697
1 : 500
1 : 100
1 : 100
1 : 100
1 : 100
1 : 100
1 : 100
1 : 100
1 : 20
1 : 20
1 : 20
1 : 50
Nr umowy
Strona/liczba stron
40.2012 r.
1/24
Załączniki wymienione w podstawie prawnej opracowania znajdują się w projekcie budowlanym.
1. PODSTAWA PRAWNA OPRACOWANIA
1.1. Zlecenie inwestora.
1.2. Decyzja nr 2/2012 o ustaleniu lokalizacji inwestycji celu publicznego z dn. 05.06.2012r. znak
GPB.6733.2.2012 wydana przez Wójta Gminy Głowaczów
1.3. Warunki techniczne przyłącza wodociągowo-kanalizacyjnego znak nr 49/6214/W/2012r. z dn.
23.08.2012 wydane przez Gminę Głowaczów.
1.4. Warunki techniczne przyłącza kanalizacji sanitarnej znak nr 10/6214/W/2012r. z dn. 23.08.2012
wydane przez Gminę Głowaczów.
1.5. Warunki techniczne dostawy ciepła i odprowadzenia wód opadowych znak nr 4898/2012r.
z dn. 22.08.2012 wydane przez Gminę Głowaczów.
1.6. Postanowienie nr 149/DR/12 Mazowieckiego Wojewódzkiego Konserwatora Zabytków
z dn .25.05.2012r. uzgadniające decyzję o ustaleniu lokalizacji inwestycji celu publicznego.
1.7. Uzgodnienie koncepcji rozbudowy Zespołu Szkół Ogólnokształcących przez Mazowieckiego
Wojewódzkiego Konserwatora Zabytków znak DR-5134-4-2012 z dn. 02.10.2012 r.
1.8. Warunki zasilania w energię elektryczna rozbudowy Zespołu Szkół Ogólnokształcących wydane
przez PGE Dystrybucja S.A. Oddział Skarżysko-Kamienna Rejon Energetyczny Kozienice znak
RP/MW/509/2012 r. z dn. 17.09.2012r.
1.9. Opinia nr 294/2012 dotycząca uzgodnień przyłączy do proj. budynku – znak GKN III.7442294/2012 Z DN.17.10.2012R.
1.9. Dokumentacja geotechniczna.
1.10. Podkład sytuacyjno-wysokościowy w skali 1:500
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
2/24
2. OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU.
2.1. Przedmiot inwestycji
Przedmiotem inwestycji jest rozbudowa istniejącego kompleksu obiektów Zespołu
Szkół Ogólnokształcących o nową salę gimnastyczną z zapleczem i stołówką wraz z niezbędną
infrastrukturą, na działce nr 5/1 i 5/12 przy ul. przy ul. Aleja Lipowa nr 4 w Brzózie.
2.2. Opis stanu istniejącego.
Działka przewidziana pod realizację inwestycji znajduje się w Brzózie przy ul. Aleja
Lipowa nr 4. W całości należy do inwestora. Obecnie na terenie znajduje się kompleks
budynków Zespołu Szkół Ogólnokształcących, oraz dwa wolnostojące parterowe budynki
gospodarcze. Teren posiada lekki spadek w kierunku zachodnim. Pod powierzchnią terenu w
miejscu posadowienia nowo projektowanego budynku nie znajdują się elementy infrastruktury
podziemnej oraz nie rośnie zieleń wysoka. Od strony północnej i zachodniej działka sąsiaduje z
ulicami (Aleja Lipowa i Rynek) i stąd zapewniona jest obsługa komunikacyjna, a od strony
południowej i wschodniej teren graniczy z obszarem niezabudowanym. Na terenie znajdują się
również urządzone boiska szkolne, dojazd wewnętrzny do budynku szkoły i boisk oraz istnieje
rezerwa wolnego terenu pod planowane w perspektywie nowe urządzenia i obiekty sportowe.
Teren działki jest w całości ogrodzony.
2.3. Opis do projektu zagospodarowania działki.
2.3.1. Zagospodarowanie terenu
Projektowany budynek usytuowano zgodnie z wymaganiami zawartymi w decyzji o
inwestycji celu publicznego. Projektowany budynek usytuowano w wyznaczonym obszarze
wnioskowanego zamierzenia inwestycyjnego.
Odległości od granic działki:
− od strony północnej budynek zlokalizowano w odległości 35 m od granicy działki
(ul. Rynek)
− od strony wschodniej odległość wynosi ok. 55 m
− od strony południowej obiekt usytuowany w odległości 12 m od granicy i 6 m od istn. bud.
gospodarczego
− od strony zachodniej projektowany obiekt łączy się bezpośrednio z istniejącymi budynkami
Zespołu Szkół Ogólnokształcących.
Obiekt stanowi funkcjonalnie jedną całość. Wejście główne (do części nowej) od strony
południowej przewidziano w poziomie terenu, Wyjścia ewakuacyjne zaprojektowano również
od strony północnej oraz dwa wyjścia bezpośrednio z sali sportowej. Budynek będzie
wyposażony w ciepło ze zmodernizowanej kotłowni w istniejącej części szkoły.
Media dla nowo projektowanego budynku będą zapewnione z projektowanych przyłączy.
Ilości zapewnionych mediów wynikające z załączonych warunków są wystarczające dla nowo
projektowanej inwestycji.
Wody opadowe z połaci dachowych odprowadzone zgodnie z określonymi warunkami
tj. na teren działki.
2.3.2. Obsługa komunikacyjna i parkingi.
Dojazd do działki istniejącymi wjazdami od strony północnej z ul. Rynek i od strony
zachodniej z ul. Aleja Lipowa. Będą one wykorzystywane jako dojazdy p.poż. Na terenie
znajdują się parkingi pracowników oświaty. Ich ilość i lokalizacja nie ulega zmianie.
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
3/24
Obiekt posiada wejście główne od strony zachodniej, drugie - projektowane wejście od
strony południowej będzie przystosowane jest dla osób niepełnosprawnych.
2.4. Zestawienie powierzchni dla działki nr 5/1 i5/12 (bilans terenu):
Powierzchnia działki 5/1 i 5/12…..20090,00 m2+10202,00 m2 = 30292,00m2 - 100%
Powierzchnia zabudowy projektowanej
- 1329,55m2
- 4,39%
Powierzchnia zabudowy istniejącej
- 1542,79m2
- 5,09%
Powierzchnia zabudowy łącznie
- 2872,34m2
- 9,48%
2
Powierzchnia utwardzona istn.
- 4954,75 m
- 16,35%
Powierzchnia utwardzona proj.
- 157,53 m2
- 0,55%
Powierzchnia utwardzona razem
- 5122,28 m2
- 16,91%
Powierzchnia biologicznie czynna
- 22297,38 m2
- 73,61%
Projektowany poziom budynku ± 0,00 = 133,27 m n.p.m.
2.5.Działka na której projektowane są obiekty budowlane znajduje się w strefie ochrony
konserwatorskiej i jest na terenie Parku Krajobrazowego z XVIII w. Park wpisany jest do
Rejestru Zabytków decyzją Br 293/A/85, data wpisu 19.07.1985 r. W przypadku
natrafienia w trakcie prowadzenia prac ziemnych na przedmioty posiadające cechy
zabytku, należy zgłosić znalezisko do państwowej Służby Ochrony Zabytków w Radomiu.
2.6. Warunki geotechniczne i kategoria geotechniczna obiektu.
Projektowane obiekty nie są zlokalizowane na terenach szkód górniczych. Oba budynki
(hala sportowa i część niższa –zaplecze) zaliczają się do pierwszej kategorii geotechnicznej i
ich posadowienie będzie odbywało się w prostych warunkach gruntowych.
2.7.Informacja o charakterze, przewidywanych zagrożeniach oraz wpływie na otoczenie
planowanej inwestycji.
2.7.1. Budynek spełnia warunki ochrony atmosfery o emisji zanieczyszczeń nie większej niż
emisja dopuszczalna określona w Rozporządzeniu Ministra Ochrony Środowiska, Zasobów
Naturalnych i Leśnictwa w sprawie ochrony powietrza atmosferycznego przed
zanieczyszczeniami.
2.7.2.
Budynek ze względu na funkcję i wyposażenie został zabezpieczony tak, aby nie
powodował hałasu i wibracji wyższych niż dopuszczalne.
2.7.3.
Budynek nie powoduje szczególnego zacienienia otoczenia ze względu na swoją
wysokość oraz usytuowanie. Budynek nie wprowadzają szczególnych zakłóceń w ekologicznej
charakterystyce powierzchni ziemi, gleby, wód powierzchniowych i podziemnych.
Użytkowanie obiektu pozwala na zachowanie biologicznie czynnego terenu działki poza
terenem zabudowanym.
2.7.4. Odpady komunalne usuwane będą na wysypisko miejskie przez wyspecjalizowaną do
tego celu firmę transportową. Właściciel nieruchomości powinien zawrzeć umowę na wywóz
odpadów.
Opracował:
mgr inż. arch. Mariusz Rodak
upr. UAN-II-K-8386/113/86.
1902-Ra/12N/5345/1/83/17/317

Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
4/24
3.OGÓLNA CHARAKTERYSTYKA BUDYNKU
3.1. Przeznaczenie obiektu
Projektowany budynek to obiekt sali gimnastycznej z zapleczem socjalnym zaprojektowany na
potrzeby placówki oświatowej oraz stołówka szkolna z zapleczem kuchennym.
3.2. Forma architektoniczna i funkcja obiektu.
Projektowana sala gimnastyczna jest obiektem jednoprzestrzennym o regularnym kształcie
prostopadłościanu. Jest usytuowana w kierunku wschodnim od istniejącej zabudowy szkoły w
o odległości ok. 10 m. W przestrzeni pomiędzy salą a istniejącymi obiektami szkoły
zaprojektowano parterowy łącznik o rozczłonkowanej bryle, w którym będzie zaplecze sali
gimnastycznej (szatnie i łazienki, magazyn sprzętu, pokój nauczyciela oraz kuchnia ze
stołówką). Sala gimnastyczna przykryta jest dachem płaskim o spadu 2 %. Łącznik przykryty
jest również dachem płaskim pogrążonym. Do łącznika prowadzą dwa wejścia – jedno od
strony północnej a drugie od strony południowej. Wejście od strony południowej
przystosowane jest dla osób niepełnosprawnych, poprzez zastosowanie pochylni terenowych.
Projektowane obiekty są niepodpiwniczone i zaliczają się do obiektów niskich (h-do12,0 m).
Hala sportowa została zaprojektowana z uwzględnieniem założeń programu funkcjonalno
użytkowego przedstawionego przez zamawiającego.
Zgodnie z powyższymi założeniami przyjęto:
Arenę sportową przystosowaną do: akrobatyki, badmintona, koszykówki, tańca,
gimnastyki rytmicznej, tenisa stołowego, tenisa, piłki siatkowej (ograniczony rozmiar),
zapasów o wymiarach 36,30x18,00m
- wysokość nad areną od podłogi do konstrukcji i instalacji 7,50 m
- widownia (miejsca siedzące) 161 miejsc
- zaplecze szatniowo - sanitarne złożone z dwóch przebieralni
- pozostałe pomieszczenia niezbędne do obsługi obiektu
Sala gimnastyczna posiada dwa niezależne wyjścia spełniające wymagania przepisów
p. poż.
W strefie wejściowej przewidziano hol, z którego prowadzi korytarz do przebieralni,
magazynu sprzętu sportowego, pokoju nauczycieli WF, a także znajduje się główne wejście na
arenę sportową.
3.3. Charakterystyczne parametry.
powierzchnia zabudowy 1327,54 m2
kubatura 10482,5 m3
długość budynku 42,23 m
szerokość budynku 40,88 m
wysokość łącznika 4,80 m
wysokość sali gimnastycznej 10,25 m
3.4. Zestawienie powierzchni.
powierzchnia całkowita 1 327,54 m2
powierzchnia użytkowa 1199,26 m2
3.5. Dostępność dla osób niepełnosprawnych.
Projektowany obiekt jest przystosowany dla osób niepełnosprawnych. Do wejścia od strony
południowej prowadzą pochylnie terenowe umożliwiające wjazd dla wózków inwalidzkich.
Wewnątrz obiektu zaprojektowano pochylnię łączącą różne poziomy budynków części
istniejącej i projektowanej. Wszystkie przejścia, drzwi i dojścia do sali gimnastycznej
i stołówki zaprojektowano jako bezprogowe, posiadają one również odpowiednią szerokość.
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
5/24
4. WARUNKI GRUNTOWO - WODNE
Zgodnie z dokumentacją geotechniczną /punkt 1.2/, pod warstwą gleby, nasypów i
nienośnych gruntów organicznych w przewidywanym poziomie posadowienia występują
kolejno warstwy :
Warstwa I - małowilgotne średnoizagęszczone pospółki
ID= 0,55
Warstwa II - zagęszczone piaski drobne
ID= 0,70
Warstwa IIa – małowilgotne i nawodnione średniozagęszczone piaski drobne o stopniu
plastyczności
IL= 0,15
Warstwa III – małowilgotne półzwarte piaski gliniaste o stopniu plastyczności IL< 0,00
Warstwa IV – wilgotne twardoplastyczne gliny pylaste stopniu plastyczności IL< 0,10
Wodę gruntową o zwierciadle swobodnym i napiętym stwierdzono w piaskach drobnych na
głębokości od 3,80 do 4,50 m ppt.
5. OPIS ELEMENTÓW KONSTRUKCYJNO - BUDOWLANYCH.
Arena sportowa sali gimnastycznej stanowi halę jednoprzestrzenną o rozpiętości 20,37 m,
w rozstawie osiowym elementów konstrukcyjnych 3,34 m (zewnętrzne pola) oraz 6,00 m.
Konstrukcja budynku: słupy nośne żelbetowe, wylewane na mokro, dach – wiązar stalowy
kratowy. Część niska – łącznik, ma konstrukcję tradycyjną – ściany nośne z pustaków
wapienno-piaskowych, stropy żelbetowe, stropodach – niewentylowany.
Elementy budynku:
5.1. Ławy i stopy fundamentowe - żelbetowe wylewane z betonu C20/25 zbrojone stalą A-III i A-0
5.2. Ściany fundamentowe zewnętrzne warstwowe żelbetowe wylewane z betonu C20/25
zbrojone stalą A-III i A-0 gr. 24 cm ocieplone od strony zewnętrznej styrodurem grub. -10
i12 cm
5.3 Ściany fundamentowe wewnętrzne warstwowe żelbetowe wylewane z betonu C20/25
zbrojone stalą A-III i A-0 gr. 24 cm
5.4. Ściany zewnętrzne dwuwarstwowe murowane z pustaków wapienno-piaskowych SILKA
E24 na zaprawie cementowo-wapiennej M – 10 ocieplone od strony zewnętrznej styropianem
FS15 -14 cm wg instrukcji ITB-334/95- ocieplenie ścian metodą lekką mokrą.
5.5.Ściany wewnętrzne nadziemia
5.5.1. Konstrukcyjne gr. 24 cm z pustaków wapienno-piaskowych SILKA E24na zaprawie
cementowo-wapiennej M-10
5.5.2. Ścianki działowe nadziemia z pustaków wapienno piaskowych gr. 12cm oraz 8cm
murowane na zaprawie 5Mpa.
5.6. Stropy żelbetowe oraz trybuny monolityczne z betonu C20/25 zbrojone stalą A-III i A-0
5.7. Słupy, belki i nadproża wylewane z betonu C20/25 zbrojone stalą A0, AIII
5.8. Nadproża drzwiowe i okienne z belek prefabrykowanych L 19 lub wylewane żelbetowe.
Rozpiętości większe od 270 cm wg projektu konstrukcyjnego
5.9.Kominki wentylacyjne systemowe murowane z pustaków wentylacyjnych firmy „Schiedel”
5.10.Przewody wentylacji mechanicznej z kształtek wentylacyjnych stalowych wg proj.
wentylacji mechanicznej.
5.11.Balustrady schodów zewnętrznych stalowe malowane proszkowo lub ocynkowane
ogniowo.
5.12.Dach nad salą gimnastyczną o kącie nachylenia połaci dachowych 1,150 tj. 2% a nad
łącznikiem 1,720 tj. 3%. Konstrukcja dachowa - kratownice z kształtowników stalowych,
pokrycie z blachy trapezowej typu T 55. Kratownice oparte na słupach żelbetowych poprzez
zakotwione marki stalowe.
Dach nad łącznikiem o konstrukcji żelbetowej wylewanej.
5.13. Schody
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
6/24
Zewnętrzne – żelbetowe wylewane – stopnie obłożone płytkami gresowymi mrozoodpornymi
lub kamiennymi. Zarówno gres jak i płyty kamienne powinny posiadać powierzchnię
antypoślizgową.
6. ROBOTY WYKOŃCZENIOWE.
6.1. Wykończenie zewnętrzne.
6.1.1. Ściany zewnętrzne ocieplone styropianem np. wg systemu "Kreisel" lub równoważne gr.
14 cm, tynkowane zgodnie z technologią mokrą lekką w kolorach wg. projektu
kolorystyki tynkami silikatowymi lub silikonowymi.
6.1.2. Pokrycie dachowe z papy termozgrzewalnej spełniające parametr E15.
6.2. Wykończenie wewnętrzne:
6.2.1.Na ścianach i sufitach ( tam gdzie nie ma sufitów podwieszonych tj. w pomieszczeniach
kuchni i na jej zapleczu) tynki cementowo wapienne kat.III wykończone gładzią gipsową
dwuwarstwową. W pozostałych pomieszczeniach sufit podwieszony z płyt gipsowokartonowych. W pom. natrysków z płyt wodoodpornych. W umywalniach, kuchni i pom.
zaplecza kuchni ściany obłożone do wys. 2,2 m glazurą. Wszystkie narożniki wklęsłe –
wyoblone za pomocą specjalnych kształtek ceramicznych.
6.2.2 Posadzki:
- w kuchni i zmywalni płytki z gresów przemysłowych grub. 1,5 cm - cokół 7cm w pom. w
pozostałych pomieszczeniach płytki gresowe grub. 0,5 cm
W pomieszczeniach z wpustem podłogowym należy wykonać 1% spadki w kierunku wpustu.
- w pomieszczeniach gospodarczych zaplecza kuchni, umywalniach – gres antypoślizgowy.
- w holach i korytarzach, pomieszczeniach szatni i przebieralniach, pokoju nauczycieli –
wykładzina PCV
- na arenie sportowej podłoga sportowa powierzchniowo elastyczna drewniana np. Junckers
firmy „KOMFORT”.
- trybuny i schody trybun - malowanie dwukrotne antypoślizgową dwuskładnikową farbą
epoksydową do betonu. Powierzchnia przed nałożeniem farby powinna być gładka i równa –
szlifowana.
6.2.3. Malowanie wewnętrzne:
- ściany i sufity malowane farbami emulsyjnymi zmywalnymi. W ciągach komunikacyjnych
lamperie do wys. 2,0m z farby olejnej.
6.2.4. Okładziny:
pomieszczenia sanitarne - glazura do wys. 2,2m
6.2.5 Sufity podwieszane:
- z płyt G-K 12,5 mm na konstrukcji stalowej np. firmy RIGIPS lub równoważne.
W pomieszczeniach mokrych stosować płyty wodoodporne.
- akustyczne nad areną sportową z wełny drzewnej gr. 25 mm odporne na uderzenie
piłką.
6.2.6. Wycieraczka szczotkowo-gumowa przy wejściu głównym o wymiarach wg oznaczeń na
rysunkach.
6.2.7. Parapety z konglomeratu.
6.3. Stolarka okienna i drzwiowa
6.3.1. Drzwi wewnętrzne drewniane płytowe oraz aluminiowe.
6.3.2. Okna i fasady szklane aluminiowe.
6.3.3. Drzwi wejściowe aluminiowe szklone szybami bezpiecznymi.
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
7/24
6.4. Wentylacja
6.4.1.Wentylacja grawitacyjna systemowa - kominy murowane z pustaków wentylacyjnych
firmy „Schiedel”
6.4.2.Wentylacja mechaniczna kanały blaszane doprowadzone do dachowych central
wentylacyjnych. Sterowanie łączne oraz indywidualne dla sali oraz pomieszczeń zaplecza.
6.5. Elementy ślusarki
6.5.1. Balustrady konstrukcji stalowej - wewnętrzne malowane proszkowo, - zewnętrzne
ocynkowane ogniowo.
6.6. Elementy blacharskie
Obróbki blacharskie ścianek ogniowych, kominów – z blachy stalowej powlekanej grubości
0,6 mm.
Rury spustowe wewnętrzne i zewnętrzne z PCV. Wpusty dachowe podgrzewane elektrycznie.
Podokienniki zewnętrzne z blachy stalowej powlekanej.
6.7. Elementy wyposażenia sali sportowej i trybun
6.7.1. Krzesła na trybunach (162 szt.) z tworzywa sztucznego niepalne składane model
„Stuttgart” mocowanie typ A
6.7.2. Bramki do piłki ręcznej aluminiowe (2 szt.)osadzone w podłożu za pomocą tulei i
uchwytów szpilkowych.
6.7.3. Tablice do gry w koszykówkę (2 szt.) mocowane na konstrukcjach uchylnych z
odciągami linowymi. Wysięg konstrukcji – 4.0m.
6.7.4. Słupki aluminowe do piłki siatkowej osadzone w tulejach okrągłych. Tuleje po
demontażu słupków zabezpieczone deklami ze sklejki wielowarstwowej.
6.7.5. Drabinki gimnstyczne o wymiarach 90x250cm (36szt.) mocowane do ściany
6.7.6. Szafki w przebieralniach – 47 szt.
7. IZOLACJE BUDYNKU.
7.1. Izolacje przeciwwilgociowe i przeciwwodne:
7.1.1. Poziome
- folia hydroizolacyjna PCV w posadzkach na gruncie, w pomieszczeniach sanitarnych z
zakładem 15 cm na ścianę pod tynk.
7.1.2. Pionowe na ścianach fundamentowych - dysperbit.
7.2. Izolacje termiczne:
7.2.1. Posadzki na gruncie – styrodur grubości 10 cm.
7.2.2. Połacie dachowe– wełna mineralna dachowa układana w dwóch warstwach o łącznej gr.
25 cm.
7.2.3. Ściany zewnętrzne fundamentowe – styrodur gr. 10 i 12 cm układany na głębokość min.
do 1 m poniżej poziomu terenu.
7.2.4. Ściany zewnętrzne nadziemia – styropian FS- 15 gr. 14 (metoda lekka – mokra)
8. WYPOSAŻENIE INSTALACYJNE BUDYNKU:
umywalki.
miski ustępowe
natryski
zlewozmywaki
- szt. 8
- szt. 3
- szt. 7
- szt. 7
Wyposażenie budynku:
- instalacja wodno-kanalizacyjna;
- instalacja hydrantowa DN 25
- instalacja c.o. i c.c.w. indywidualna;
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
8/24
- instalacja elektryczna NN ;
- instalacja odgromowa;
- instalacja wentylacji mechanicznej.
9. CHARAKTERYSTYKA EKOLOGICZNA BUDYNKU:
9.1. Budynek spełnia warunki ochrony atmosfery o emisji zanieczyszczeń nie większej niż
emisja dopuszczalna określona w Rozporządzeniu Ministra Ochrony Środowiska, Zasobów
Naturalnych i Leśnictwa w sprawie ochrony powietrza atmosferycznego przed
zanieczyszczeniami.
9.2.Budynek ze względu na funkcję i wyposażenie nie wprowadza szczególnej emisji hałasu i
wibracji.
9.3 Budynek nie powoduje szczególnego zacienienia otoczenia ze względu na swoją wysokość
oraz usytuowanie. Budynek nie wprowadza szczególnych zakłóceń w ekologicznej
charakterystyce powierzchni ziemi, gleby, wód powierzchniowych i podziemnych.
Użytkowanie obiektu pozwala na zachowanie biologicznie czynnego terenu działki poza
terenem zabudowanym.
9.4. Właściwości cieplne przegród (bez mostków cieplnych)
- stropodach i warstwy dachu
U=0,25 W/(m2*K)
- podłogi na gruncie
U<0,50 W/(m2*K)
- okna i fasady szklane
U<1,80 W/(m2*K)
U<0,30 W/(m2*K)
- ściany zewnętrzne nadziemia
9.5. Budynek przewidziano do budowy w II strefie klimatycznej wg normy PN-82/B-02403
10. WARUNKI OCHRONY PRZECIWPOŻAROWEJ.
10.1. Budynek parterowy bez podpiwniczenia.
Powierzchnie:
zabudowy 1327,54 m2
użytkowa 1199,26 m2
kubatura 10482,5 m3
10.2.Odległość od obiektów sąsiadujących wynoszą odpowiednio:
- od strony zachodniej od istn. budynków szkoły - 6,95 i 7,10 m
- od strony północnej, wschodniej i południowej teren jest niezabudowany a do
najbliższej granicy działki jest 15,0 m.
10.3. Parametry pożarowe występujących substancji palnych:
Materiały palne występujące w budynku to drewno i materiały drewnopodobne, tworzywa
sztuczne, tkaniny, guma i papier, wszystko w postaci elementów stanowiących wyposażenie
wnętrz i sprzętu, w tym sportowego. Nie przewiduje się w obiekcie z uwagi na jego
przeznaczenie występowania materiałów pożarowo niebezpiecznych.
10.4. Przewidywana gęstość obciążenia ogniowego.
Budynek użyteczności publicznej charakteryzowane kategorią zagrożenia ludzi, określany jako
ZL
z pomieszczeniami powiązanymi funkcjonalnie nie określa się gęstości obciążenia ogniowego.
10.5. Kategoria zagrożenia ludzi:
- części sportowej, trybun i łacznika – ZL I,
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
9/24
Przewidywana liczba osób wynikająca z technologii (ilości miejsc na trybunach, w pozostałych
pomieszczeniach):
- na parterze, trybuny sali gimnastycznej – 162 osoby,
- na parterze uczniowie - 50 osób,
- na parterze stołówka i zaplecze kuchni - 68 osób
- maksymalnie w obiekcie przewiduje się pobyt do 300 osób.
10.6. Z uwagi na, projektowane wykorzystanie pomieszczeń, w budynku nie występują
pomieszczenia
i strefy zagrożone wybuchem.
10.7. Podział obiektu na strefy pożarowe i wydzielenia pomieszczeń;
Przyjęto jedną strefę pożarową dla części projektowanej i wydzielono ją oddzieleniem
przeciwpożarowym od istniejącego budynku.
Dopuszczalna powierzchnia strefy pożarowej dla budynku ZL I, niskiego (N) nie powinna
przekraczać 8000 m2, przy występującej powierzchni wewnętrznej części projektowanej
1199,26 m2 - warunek jest spełniony.
10.8. Jako budynek jednokondygnacyjny, zaliczony do kategorii ZL I zagrożenia ludzi, niski (z
uwagi na wysokość 10,35 i 4,80 m, tj. do 12 m) powinien zapewniać, co najmniej klasę D
odporności pożarowej.
Zgodnie z danymi projektowymi elementy konstrukcyjne budynku wykonane będą jako:
- elementy nośne - ściany konstrukcyjne gr. 24 cm z bloczków z cegły silikatowej
zapewniają klasę REI 120 odporności ogniowej i nie rozprzestrzeniają ognia,
wymagana klasa odporności ogniowej R 30 – warunek spełniony.
- elementy nośne - słupy 30 x 50 cm, 38 x 36, podciągi o szerokości 24 cm i odległości
środka ciężkości zbrojenia od krawędzi belki nie mniejszej niż 25 mm, wylewane z
betonu C20/25 zbrojone stalą – zapewniają klasę R 60 odporności ogniowej i nie
rozprzestrzeniają ognia, wymagana klasa odporności ogniowej R 30;
- ściany zewnętrzne dwuwarstwowe murowane z bloczków z cegły silikatowej grubości
24cm na zaprawie cementowo - wapiennej, ocieplone od strony zewnętrznej styropianem
FS15 -14 cm wg instrukcji lTB-334/95 metodą lekką mokrą (atest na
nierozprzestrzenianie ognia) - zapewniają klasę REI 120 odporności ogniowej i
nierozprzestrzenianie ognia;
wymagana klasa odporności ogniowej EI 30 dotyczy pasa międzykondygnacyjnego, o
szerokości nie mniejszej niż 0,8 m lub 1,2 m, wraz z połączeniem ze stropem.;
- ściany wewnętrzne działowe nadziemia gr. 12 cm - zapewniają klasę EI 30 odporności
ogniowej i nierozprzestrzeniają ognia;
wymagana klasa odporności ogniowej – nie stawia się wymagań
- stropy, żelbetowe monolityczne z betonu B-25 zbrojone stalą, - zapewniają klasę REI 60
odporności ogniowej i nierozprzestrzeniają ognia,
wymagana klasa odporności ogniowej REI 30;
dach nad areną sportową - konstrukcja dachowa-kratownice z kształtowników
stalowych i
blachy trapezowej. Belki konstrukcyjne oparte na słupach żelbetowych poprzez
zakotwione marki stalowe – nie stawia się wymagań dotyczących odporności ogniowej.
- pokrycie dachowe z papy termozgrzewalnej - nie stawia się wymagań dotyczących
odporności ogniowej.
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
10/24
Biorąc pod uwagę zaprojektowane elementy konstrukcyjne, zapewniają spełnienie warunków
nierozprzestrzeniania ognia i odporności ogniowej dla klasy D.
10.9. Warunki ewakuacji.
1) Z pomieszczeń przeznaczonych na pobyt ludzi zapewniono możliwość ewakuacji w
bezpieczne miejsce na zewnątrz budynku lub do sąsiedniej strefy pożarowej, bezpośrednio albo
drogami komunikacji ogólnej, zwanymi "drogami ewakuacyjnymi".
2) Ze strefy pożarowej, o której mowa wyżej, zapewniono wyjście bezpośrednio na zewnątrz
budynku.
3) Wyjścia z pomieszczeń na drogi ewakuacyjne są zamykane drzwiami.
4) Drzwi stanowiące wyjście ewakuacyjne z budynku sali gimnastycznej otwierają się na
zewnątrz.
5) W wyjściu ewakuacyjnym z budynku nie są stosowane drzwi rozsuwane.
6) Maksymalna liczba użytkowników, nie powinna przekraczać 300 osób.
7) W pomieszczeniach sali gimnastycznej, długość przejścia ewakuacyjnego, nie przekracza 40 m,
8) W pomieszczeniach o wysokości przekraczającej 5 m (arena sportowa) długość przejść,
o których mowa wyżej, może być powiększona o 25% tj. 50 m.
9) Przejście, nie prowadzi łącznie przez więcej niż trzy pomieszczenia. W przypadku
pomieszczeń sanitarnych oraz szatniowych są to pomieszczenia nie przeznaczone na pobyt
ludzi, gdyż czas pobytu w ciągu doby tych samych osób nie przekracza 2 godzin.
10) Szerokość przejścia ewakuacyjnego w pomieszczeniu przeznaczonym na pobyt ludzi,
obliczona proporcjonalnie do liczby osób, do których ewakuacji ono służy, przyjmując co
najmniej 0,6 m na 100 osób, ma nie mniej niż 0,9 m, a w przypadku przejścia służącego do
ewakuacji do 3 osób - nie mniej niż 0,8 m.
11) Pomieszczenia areny sportowej wraz z trybunami przeznaczone do jednoczesnego
przebywania w nich ponad 50 osób mają co najmniej dwa wyjścia ewakuacyjne oddalone od
siebie o co najmniej 5 m.
13) Szerokość drzwi stanowiących wyjście ewakuacyjne z budynku, a także szerokość drzwi
na drodze ewakuacyjnej prowadzącej na zewnątrz budynku lub do innej strefy pożarowej, jest
nie mniejsza niż 1,2 m - wymagana przez przepisy.
15) Wysokość drzwi jest nie mniejsza niż 2,0 m.
16) Drzwi wieloskrzydłowe, stanowiące wyjście ewakuacyjne z pomieszczenia oraz na drodze
ewakuacyjnej, mają co najmniej jedno, nieblokowane skrzydło drzwiowe o szerokości nie
mniejszej niż 0,9 m.
17) Drzwi wahadłowe w budynku nie występują.
18) Drzwi obrotowe i podnoszone nie występują.
19) Drzwi rozsuwane nie występują.
20) Obudowa korytarzy jako poziomych dróg ewakuacyjnych zapewnia klasę EI 30 odporności
ogniowej wymaganą dla ścian wewnętrznych.
21) Szerokość poziomych dróg ewakuacyjnych wynosi nie mniej niż 1,4 m i zapewnia
spełnienie wskaźnika dla danej kondygnacji budynku, co najmniej 0,6 m na 100 osób.
23) Wysokość drogi ewakuacyjnej wynosi co najmniej 2,2 m.
24) Skrzydła drzwi, stanowiących wyjście na drogę ewakuacyjną, otwierające się na tę drogę
wkładają się na ścianę lub będą wyposażone w samozamykacze.
25) Korytarze stanowiące drogę ewakuacyjną nie przekraczają długości 50 m.
26) Na drogach ewakuacyjnych nie występują spoczniki ze stopniami, i schody ze stopniami
zabiegowymi.
27) Biegi i spoczniki schodów służące do ewakuacji będą wykonane jako żelbetowe,
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
11/24
z materiałów niepalnych i będą mieć klasę odporności ogniowej co najmniej R 60.
28) Piwnice w budynku nie występują.
30) Budynek będzie wyposażony w awaryjne oświetlenie ewakuacyjne, w tym na drogach
ewakuacyjnych wykonane zgodnie z projektem wykonanym zgodnie z Polskimi Normami i
przepisami dotyczącymi wymagań w tym zakresie, uzgodnionym z rzeczoznawcą do spraw
zabezpieczeń przeciwpożarowych.
Awaryjne oświetlenie ewakuacyjne powinno działać przez co najmniej 1 godzinę od zaniku
oświetlenia podstawowego.
31) W pomieszczeniu, które będzie użytkowane przy wyłączonym oświetleniu podstawowym,
będzie zastosowane oświetlenie dodatkowe, zasilane napięciem nieprzekraczającym napięcia
dotykowego dopuszczalnego długotrwale, służące uwidocznieniu przeszkód wynikających z
układu budynku, dróg komunikacji ogólnej lub sposobu jego użytkowania, a także
podświetlane znaki wskazujące kierunki ewakuacji.
32) Drogi ewakuacyjne należy oznaczyć znakami zgodnie z PN.
33) W rejonie trybun dla widowni przeznaczonej do jednoczesnego przebywania 163 osób,
siedzenia są ustawione w rzędach i mają:
- fotele i inne siedzenia trudno zapalne oraz niewydzielające produktów rozkładu i spalania,
określonych jako bardzo toksyczne, zgodnie z Polską Normą dotyczącą badań wydzielania
produktów toksycznych; określenie trudno zapalny przypisuje się fotelom i innym siedzeniom,
które nie ulegają postępującemu tleniu i spalaniu płomieniowemu w warunkach określonych
Polską Normą dotyczącą badania zapalności mebli tapicerowanych (atestowane),
- szerokość przejść pomiędzy rzędami siedzeń nie mniejszą niż 0,45 m, przy czym odległość tę
należy ustalać, biorąc pod uwagę odstęp między stałymi elementami siedzeń (zastosowano
krzesełka składane)
- liczbę siedzeń w rzędzie nie większą niż 16 pomiędzy przejściami oraz 8 w rzędzie
przyściennym,
- szerokość przejść komunikacyjnych nie mniejszą niż 1,2 m przy liczbie osób do 150, a przy
większej ich liczbie szerokość tę należy zwiększyć proporcjonalnie o 0,6 m na 100 osób,
- rzędy siedzeń trwale umocowane do konstrukcji żelbetowej stopni trybun.
10.10. Instalacje użytkowe.
a) wentylacja wg projektu branżowego - należy zapewnić właściwe wymagania dla instalacji
wentylacyjnej, między innymi uwzględniając że:
- przewody wentylacyjne powinny być wykonane z materiałów niepalnych, a palne izolacje
cieplne
i akustyczne oraz inne palne okładziny przewodów wentylacyjnych mogą być stosowane tylko
na zewnętrznej ich powierzchni w sposób zapewniający nierozprzestrzenianie ognia.
- odległość nieizolowanych przewodów wentylacyjnych od wykładzin i powierzchni palnych
powinna wynosić co najmniej 0,5 m.
- drzwiczki rewizyjne stosowane w kanałach i przewodach wentylacyjnych powinny być
wykonane z materiałów niepalnych.
- elastyczne elementy łączące, służące do połączenia sztywnych przewodów wentylacyjnych
z elementami instalacji lub urządzeniami, z wyjątkiem wentylatorów, powinny być wykonane
z materiałów co najmniej trudno zapalnych, posiadać długość nie większą niż 4 m.
- izolacje cieplne i akustyczne zastosowane w instalacjach:
wodociągowej, kanalizacyjnej i ogrzewczej powinny być wykonane w sposób zapewniający
nierozprzestrzenianie ognia.
b) ogrzewcza – w budynku zastosowano ogrzewanie centralne wodne ze zmodernizowanej
istniejącej kotłowni, znajdującej się w starej części szkoły.
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
12/24
c) elektroenergetyczna – zapewnić dla budynku przeciwpożarowy wyłącznik prądu, odcinający
dopływ prądu do wszystkich obwodów, z wyjątkiem obwodów zasilających instalacje
i urządzenia, których funkcjonowanie jest niezbędne podczas pożaru. Przeciwpożarowy
wyłącznik prądu powinien być umieszczony w pobliżu głównego wejścia do obiektu lub złącza
i odpowiednio oznakowany. Odcięcie dopływu prądu przeciwpożarowym wyłącznikiem nie
może powodować samoczynnego załączenia drugiego źródła energii elektrycznej, w tym
zespołu prądotwórczego, z wyjątkiem źródła zasilającego oświetlenie awaryjne, jeżeli
występuje ono w budynku.
d) Odgromowej – budynek będzie wyposażony w instalację odgromową.
10.11. W budynku zaprojektowano wewnętrzne hydranty 25 z wężem półsztywnym długości
30 m. Zasięg hydrantów w poziomie powinien obejmować całą powierzchnię chronionego
budynku, strefy pożarowej lub pomieszczenia. Zapewnić możliwość jednoczesnego poboru
wody w strefie pożarowej z dwóch sąsiednich hydrantów wewnętrznych.
Instalacja wodociągowa przeciwpożarowa powinna byc zaprojektowana wg. oddzielnego
projektu branżowego.
10.12. Budynek wyposażyć w podręczny sprzęt gaśniczy tj. gaśnice proszkowe z proszkiem A
B C w ilości wg. niżej podanych zasad, a także oznaczyć miejsca ich lokalizacji. Przy ustalaniu
ilości sprzętu (gaśnic) należy stosować zasadę, że masa środka gaśniczego 2 kg lub 3 dm3 ma
przypadać na nie więcej niż 100 m2 powierzchni. Niezależnie od powierzchni, na jaką ma
przypadać l gaśnica należy zapewnić, aby odległość dojścia do sprzętu nie przekraczała 30 m.
10.13. Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru przewidziano w ilości 20 dm3/s
z hydrantów zewnętrznych - jednego przy placu przeznaczonym zimą na lodowisko i drugiego
projektowanego zlokalizowanego przy istniejącym wjeździe na działkę z ul. Rynek. Hydranty
usytuowane są w odległości mniejszej niż 75 m od budynku.
10.14. Do projektowanego budynku zapewniony jest dojazd pożarowy od północnej,
wschodniej i południowej strony. Pomiędzy drogą ewakuacyjną a ścianą budynku nie będą
występować stałe elementy zagospodarowania terenu lub drzewa i krzewy o wysokości
przekraczającej 3 m, uniemożliwiające dostęp do elewacji budynku za pomocą podnośników i
drabin mechanicznych. Wyjścia z obiektu mają połączenie z drogą pożarową, dojściem o
szerokości minimalnej 1,5 m i długości nie większej niż 50 m, w sposób zapewniający dotarcie
bezpośrednio lub drogami ewakuacyjnymi do każdej strefy pożarowej w tym obiekcie. Droga
pożarowa zapewnia przejazd bez cofania – wjazd z ul. Aleja Lipowa, wyjazd na ul. Rybek, lub
odwrotnie.
10.15. W pomieszczeniach budynku, w magazynach nie przechowywać materiałów pożarowo
niebezpiecznych tj. cieczy i gazów palnych itp. oraz materiałów palnych w ilościach
powodujących przekroczenie gęstości obciążenia ogniowego powyżej 2000 MJ/m2.
10.16. W strefach pożarowych ZL I stosowanie do wykończenia wnętrz materiałów i wyrobów
łatwo zapalnych, których produkty rozkładu termicznego są bardzo toksyczne lub intensywnie
dymiące, jest zabronione.
W przypadku stosowania materiałów wykończeniowych luźno zwisających, w szczególności w
kurtynach, zasłonach, draperiach, kotarach oraz żaluzjach, za łatwo zapalne uważa się
materiały, których właściwości określone w badaniach zgodnych z Polskimi Normami
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
13/24
odnoszącymi się do zapalności i rozprzestrzeniania płomienia przez wyroby włókiennicze, nie
spełniają co najmniej jednego z kryteriów:
1) ti≥4s,
2) ts≤30s,
3) nie następuje przepalenie trzeciej nitki,
4) nie występują płonące krople.
Na drogach komunikacji ogólnej, służących celom ewakuacji, stosowanie materiałów i
wyrobów budowlanych łatwo zapalnych jest zabronione.
W pomieszczeniach, przeznaczonych do jednoczesnego przebywania ponad 50 osób,
stosowanie łatwo zapalnych przegród, stałych elementów wyposażenia i wystroju wnętrz oraz
wykładzin podłogowych jest zabronione.
W przypadku zastosowania wykładzin podłogowych w pomieszczeniach i na ciągach
komunikacyjnych muszą one spełniać warunek, co najmniej materiału trudno zapalnego i
posiadać atest ITB potwierdzający ten fakt.
Okładziny sufitów oraz sufity podwieszone należy wykonywać z materiałów niepalnych
lub niezapalnych, niekapiących i nieodpadających pod wpływem ognia. Przestrzeń między
sufitem podwieszonym i stropem powinna być podzielona na sektory o powierzchni nie
większej niż 1000 m2,
a w korytarzach - przegrodami co 50 m, wykonanymi z materiałów niepalnych.
10.17. Z chwilą uruchomienia działalności należy opracować dla budynku instrukcję
bezpieczeństwa pożarowego.
Uwaga!
Zgodnie z rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 21 kwietnia
2006 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i
terenów (Dz. U. Nr 80, poz. 563 z dnia 11.05.2006 r.), urządzenia przeciwpożarowe w obiekcie
powinny być wykonane zgodnie z projektem uzgodnionym pod względem ochrony
przeciwpożarowej przez rzeczoznawcę do spraw zabezpieczeń przeciwpożarowych, a
warunkiem dopuszczenia do ich użytkowania jest przeprowadzenie odpowiednich dla danego
urządzenia prób i badań, potwierdzających prawidłowość ich działania.
11.GABARYTY BUDYNKU
11.1. Sala gimnastyczna z łącznikiem
powierzchnia zabudowy
1327,54 m2
powierzchnia użytkowa
1199,26 m2
powierzchnia całkowita
1 327,54 m2
kubatura
10482,5 m3
długość budynku
42,23 m
szerokość budynku
40,88 m
wysokość łącznika
4,80 m
wysokość sali gimnastycznej 10,25 m
3.4. Zestawienie powierzchni.
Wykaz pomieszczeń:
Parter
Nr
Nazwa pomieszczenia
Posadzka
01
Wiatrołap
gres przemysłowy gr. 1,5 cm
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Pow.[m2]
6,63
Nr umowy
Strona/liczba stron
40.2012 r.
14/24
02
Hol wejściowy
wykładzina PCV
33,91
03
Korytarz
wykładzina PCV
114,31
04
Szatnia dziewcząt
wykładzina PCV
19,52
05
Umywalnia dziewcząt
gres antypoślizgowy
11,35
06
Szatnia chłopców
wykładzina PCV
19,62
07
Umywalnia chłopców
gres antypoślizgowy
11,36
08
Jadalnia
wykładzina PCV
09
Kuchnia
25,38
10
Zmywalnia naczyń
5,71
11
Łazienka
gres
5,65
12
Pokój socjalny
gres
10,42
13
Magazyn art. spożywczych
gres
7,36
14
Pom. szaf chłodniczych
gres
5,33
15
Pomieszczenie porządkowe
gres
5,07
16
Magazyn jaj
gres
3,28
17
Magazyn warzyw
gres
3,09
18
Obieralnia warzyw
gres
5,02
19
Korytarz
gres
14,98
20
Wiatrołap
gres
3,27
21
Pokój nauczycieli
wykładzina PCV
8,14
22
Magazyn sprzętu sportowego
wykładzina PCV
17,96
23
Pomieszczenie techniczne
gres
13,51
24
Sala sportowa
Podłoga sportowa powierzchniowoelastyczna
682,05
25
Trybuna nr 1
Beton - szlifowany malowany farbą
epoksydową
28,69/46,09
26
Trybuna nr 2
Beton - szlifowany malowany farbą
epoksydową
28,69/46,09
Razem
108,96
1199,26
11. ANALIZA MOŻLIWOŚCI RACJONALNEGO WYKORZYSTANIA POD WZGLĘDEM TECHNICZNYM,
EKONOMICZNYM I ŚRODOWISKOWYM, ODNAWIALNYCH ŹRÓDEŁ ENERGII.
Na etapie projektu budowlanego przeprowadzono analizę możliwości racjonalnego
wykorzystania pod względem technicznym, ekonomicznym i środowiskowym, odnawialnych energii,
takich jak: energia geotermalna, energia promieniowania słonecznego, wiatru, a także możliwości
zastosowania skojarzonej produkcji energii elektrycznej zdecentralizowanego systemu zaopatrzenia w
energię w postaci bezpośredniego blokowego ogrzewania.
Z analizy tej wynika, że na tym terenie nie można zastosować energii wiatru. Nie ma także
możliwości zastosowania skojarzonej produkcji energii elektrycznej i ciepła oraz zdecentralizowanego
systemu zaopatrzenia w energię w postaci bezpośredniego lub blokowego ogrzewania. Wprowadzanie
innych źródeł ogrzewania w obecnym czasie nie jest uzasadnione ekonomicznie.
12. UWAGI KOŃCOWE.
12.1 Niniejszy projekt został opracowany celem zatwierdzenia Projektu Budowlanego i uzyskania
decyzji o pozwoleniu na budowę zgodnie z wymaganiami Prawa Budowlanego i Zarządzenia Ministra
Gospodarki Przestrzennej i Budownictwa w sprawie szczegółowego zakresu i formy projektu
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
15/24
budowlanego. Projekt nie zawiera wystarczających informacji do prowadzenia prac budowlanych
obejmujących projektowaną inwestycję. Na podstawie zatwierdzonego Projektu Budowlanego należy
opracować projekty wykonawcze konstrukcji i innych branż stanowiących uszczegółowienie
niniejszego opracowania, które będą podstawą wykonania prac budowlanych.
12.2. Do realizacji niniejszego projektu można przystąpić po uzyskaniu zgody administracji
budowlanej. Przy wykonywaniu poszczególnych elementów robót należy przestrzegać zasad sztuki
budowlanej, warunków BHP oraz warunków wykonania i odbioru poszczególnych elementów robót,
zgodnie z obowiązującymi przepisami „Prawa budowlanego” oraz normami. Materiały użyte do
budowy budynku powinny posiadać wymagane atesty i Aprobaty Techniczne, znak B dopuszczający do
obrotu materiałami budowlanymi, oraz pozytywna ocenę higieniczną wydaną przez Państwowy Zakład
Higieny.
Dopuszcza się zastosowanie innych materiałów niż wymienione w projekcie pod warunkiem, że
posiadają właściwości nie gorsze niż wymienione w dokumentacji. W przypadku stosowania
materiałów budowlanych systemowych (wykończenie elewacji, dachu) należy stosować kompletny
system i nie mieszać produktów różnych producentów. (Gwarancja)
Wszystkie zastosowane materiały oraz elementy wyposażenia wymagają akceptacji zleceniodawcy.
Wszelkie zastrzeżone nazwy i znaki towarowe należą do ich prawnych właścicieli i zostały
wykorzystane wyłącznie w celach informacyjnych.
12.3. Przed wbudowaniem w obiekt stosowane w projekcie wyroby muszą posiadać, gdy
wymagane:
- aprobatę techniczną, obowiązkowy certyfikat zgodności i oznaczenie znakiem
bezpieczeństwa „B”
- świadectwo dopuszczenia urzędu dozoru technicznego dla urządzeń poddozorowych
- dobrowolny certyfikat zgodności i oznaczenie nadanymi znakami zgodności („PN” „E”, „O”)
- deklarację zgodności z obowiązującymi przepisami oraz polskimi normami i aprobatą
techniczną
12.4. Wszelkie zmiany i odstępstwa od zatwierdzonej dokumentacji budowlanej mogą być
wprowadzone po ich uzgodnieniu z odpowiednim organem nadzoru budowlanego, autorem projektu
i kierownikiem budowy.
12.5. Wykonawca powinien posiadać odpowiednie kwalifikacje zawodowe.
Powyższe zapisy należy uwzględnić w planie bezpieczeństwa i ochrony zdrowia zgodnie z zapisem art.
20 ust. 1 pkt. 16 Ustawy z dnia 7 lipca 1994 roku Prawo budowlane (tekst jednolity: Dz. U. nr
89,poz.144, z późniejszymi zmianami).
Opracował:
mgr inż. arch. Mariusz RODAK
upr. UAN-II-K-8386/113/86.
1902-Ra/12N/5345/1/83/17/317
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
16/24
Informacje do planu bioz
1. Informacja do strony tytułowej
Nazwa:
BUDOWA SALI GIMNASTYCZNEJ Z ZAPLECZEM SOCJALNYM I
STOŁÓWKĄ WRAZ Z INFRASTRUKTURĄ W BRZÓZIE PRZY
UL. ALEJA LIPOWA 4
NR DZ. 5/1, 5/12
Inwestor:
URZĄD GMINY W GŁOWACZOWIE
UL. RYNEK NR 35
26-903 GŁOWACZÓW
Projektant:
AGENCJA USŁUGOWO-HANDLOWA RODAK & JAŻDŻYK
PRACOWNIA PROJEKTOWA ROYAL-PROJEKT
RADOM UL. Szwarlikowska 17
2. Zakres robót.
Opracowanie obejmuje budowę:
- budynku sali gimnastycznej
- boiska przed wejściem głównym oraz chodników i opasek
3. Kolejność realizacji
- zagospodarowanie placu budowy
- roboty ziemne
- roboty budowlano-montażowe
- roboty wykończeniowe
4. Wykaz istniejących obiektów budowlanych
Działki przeznaczone pod inwestycję wolne od zabudowy kubaturowej
5. Wskazanie elementów działki, które mogą stwarzać zagrożenie
Z uwagi na wysokość projektowanego budynku, która wynosi ponad 6 m licząc od
poziomu terenu, podczas realizacji tego budynku mogą wystąpić zagrożenia bezpieczeństwa
dla pracowników oraz osób przebywających w jego bezpośrednim sąsiedztwie takie jak ryzyko
upadku z wysokości. Ponadto będą miały miejsce roboty budowlane, przy prowadzeniu
których występują działania substancji chemicznych zagrażających bezpieczeństwu i zdrowiu
ludzi.
Należy zwrócić uwagę na sąsiedztwo obiektów oświatowych i fakt, że prace budowlane
prowadzone będą w trakcie trwania zajęć szkolnych i sprawy bezpieczeństwa oraz
zabezpieczenia placu budowy powinny być traktowane ze szczególną starannością.
6. Wskazanie przewidywanych zagrożeń
6.1 Główne zagrożenia mogą wystąpić:
- przy transporcie i podnoszeniu elementów
- przy użyciu sprzętu elektrotechnicznego
- przy robotach budowlanych w pobliżu instalacji elektrycznej
- przy pracach budowlanych i montażowych na wysokości powyżej 5,0 m (par.6, p.1b
Rozporządzenie Ministra Infrastruktury z dn. 23 czerwca 2003r.)
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
17/24
- w czasie wykonywania robót ziemnych w pobliżu istniejącej zabudowy
Przewidywane zagrożenia bezpieczeństwa, które mogą wystąpić podczas realizacji
przedmiotowego budynku to:
- ryzyko upadku do wykopu - należy zabezpieczyć wykop wg przepisów BHP o robotach
ziemnych.
- ryzyko upadku przedmiotów i materiałów z wysokości na teren przyległy.
Zagrożenia te mogą wystąpić podczas realizacji robót murowych, montażu konstrukcji
oraz pokrycia dachu oraz montażu zewnętrznych elementów wykończeniowych. Ponadto
bezpieczeństwu i zdrowiu ludzi mogą zagrażać roboty, przy których występują działania
substancji chemicznych, np. przy robotach malarskich, impregnacji drewna itp.
Roboty budowlane powinny być prowadzone w sposób bezpieczny, określony w planie
bezpieczeństwa i ochrony zdrowia, który powinien uwzględniać specyfikę obiektu
budowlanego i warunki prowadzenia robót budowlanych.
Roboty budowlane należy wykonywać pod nadzorem kierownika budowy, przestrzegając
przepisów bezpieczeństwa i higieny pracy, a w szczególności:
- pracownicy zatrudnieni na budowie powinni posiadać aktualną książeczkę
zdrowia,
- pracownicy powinni być wyposażeni w odzież roboczą i ochronną (ubranie, buty
robocze, kaski ochronne) zgodnie z obowiązującymi przepisami,
- kierownik budowy ma obowiązek przeszkolić pracowników w zakresie BHP (na
stanowisku pracy) dla poszczególnych grup zawodowych,
- plac budowy musi być zaopatrzony w sprzęt gaśniczy,
- plac budowy musi być ogrodzony i oznakowany tak, aby na teren wykonywania
robót nie miały wstępu osoby trzecie,
- na placu budowy powinno być wydzielone miejsce na tymczasowe obiekty
socjalno - bytowe, magazyny i składowiska materiałów,
- w razie stwierdzenia w czasie pracy uszkodzenia maszyny lub urządzenia
budowlanego należy je niezwłocznie zatrzymać w wyłączyć dopływ energii ze
źródła zasilania,
- wznawianie pracy maszyn i urządzeń bez usunięcia uszkodzenia jest zabronione,
- przy wykonywaniu robót na wysokości powyżej 2 m stanowiska pracy oraz
przejścia należy zabezpieczyć barierą składającą się z deski krawężnikowej o
wysokości 0,15 m i poręczy ochronnej umieszczonej na wysokości 1,10 m; wolną
przestrzeń pomiędzy deską krawężnikową a poręczą należy wypełnić częściowo
lub całkowicie w sposób zabezpieczający pracowników przed upadkiem z
wysokości,
- pomosty robocze wykonane z desek lub bali powinny być dostosowane do
przewidzianego obciążenia, szczelne i zabezpieczone przed zmianą ich położenia,
- pomosty robocze powinny być na bieżąco kontrolowane,
- sferę niebezpieczną (miejsca niebezpieczne), w której istnieje źródło zagrożenia
np. z powodu możliwości spadania z góry przedmiotów lub materiałów, należy
oznakować i ogrodzić poręczami lub zabezpieczyć daszkami ochronnymi,
- daszki ochronne:
powinny znajdować się na wysokości nie mniejszej niż 2,4m
od poziomu terenu, spadek daszków 45° w kierunku źródła zagrożenia,
- używanie daszków ochronnych jako rusztowań lub miejsc składowania
narzędzi, sprzętu, materiałów, itp. jest zabronione,
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
18/24
-
w miejscach przejść i przejazdów szerokość daszka ochronnego powinna
wynosić co najmniej o 1 m więcej niż szerokość przejścia lub przejazdu,
Rusztowania powinny:
- posiadać pomost o powierzchni roboczej wystarczającej dla zatrudnionych oraz do
składania narzędzi i niezbędnej ilości materiałów,
- posiadać konstrukcję dostosowaną do przeniesienia działających obciążeń,
- zapewnić bezpieczną komunikację pionową i swobodny dostęp do stanowisk pracy,
- stwarzać możność wykonywania pracy w pozycji nie powodującej nadmiernego
wysiłku,
-
pracownicy zatrudnieni przy stawianiu i rozbiórce rusztowań powinni być
przeszkoleni w zakresie wykonywania danego rodzaju rusztowań,
przy wykonywaniu robót na wysokości pracownicy powinni być zabezpieczeni
pasami ochronnymi z linką umocowaną do stałych elementów konstrukcji budowli
lub wznoszonych (rozbieranych) rusztowań,
wchodzenie i schodzenie z rusztowań powinno odbywać się w miejscach do tego
przeznaczonych,
podłoże (grunt, konstrukcja), na którym ustawia się rusztowanie, powinno
zapewnić jego stabilność, mieć zapewnione stałe odwodnienie oraz odpływ wód
odpadowych od budynku,
rusztowania usytuowane bezpośrednio przy drogach (ulicach), w granicy z inną
działką oraz w miejscach przejazdów i przejść powinny mieć daszki ochronne,
pracowników zatrudnionych na dachu o pochyleniu większym niż 20%, jeżeli nie
stosuje się rusztowań ochronnych, należy zabezpieczyć przed upadkiem za
pomocą pasów ochronnych lub innych urządzeń,
materiały składowane na dachu należy zabezpieczyć przed spadnięciem.
7. Wskazanie sposobu instruktażu
7.1 Należy przeprowadzić szkolenia w zakresie:
- szkolenie pracowników w zakresie bhp,
- zasady postępowania w przypadku wystąpienia zagrożenia
- zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez
wyznaczone w tym celu osoby
- zasady stosowania przez pracowników środków ochrony indywidualnej oraz odzieży
i obuwia roboczego
7.2. Dodatkowe zalecenia BHP
Roboty murarskie
Niedopuszczalne jest noszenie w kieszeniach przez pracowników gwoździ lub
jakichkolwiek ostrych przedmiotów.
Narzędzia murarskie takie jak młotki, kielnie i łaty należy przenosić w skrzynkach specjalnie
do tego przeznaczonych. Pracownicy na wysokościach powinni przypinać pasy
bezpieczeństwa. Wszystkie roboty murarskie jak ciecie, piłowanie należy wykonywać poza
rusztowaniem pomocniczym, na rusztowaniach można wykonywać tylko końcowe
dopasowanie elementów.
Stanowisko pracy murarza powinno być zorganizowane tak, aby uniemożliwić upadek,
potknięcie i okaleczenie oraz zapewnić całkowitą swobodę ruchów murarzy i
pomocników w czasie pracy.
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
19/24
Należy kontrolować czy nie są przerwane lub uszkodzone zakotwienia rusztowań do ściany
budynku oraz złącza rusztowań nie uległy obluzowaniu.
Przy przekładaniu pomostów deski pomostowe muszą opierać się na trzech leżniach,
pomosty znajdujące się powyżej 1 m nad poziomem terenu muszą być zaopatrzone w deskę
krawężnikową o wysokości 15 cm, a na wysokości 1,1 m od poziomu pomostu w poręcze
ochronne przymocowane do stojaków od wewnątrz rusztowania.
Na rusztowaniach nie wolno gromadzić materiałów budowlanych w ilościach
przekraczających obciążenie dopuszczalne dla danego typu rusztowania.
8. Wskazanie środków zapobiegawczych zagrożeniu
8.1 Wszystkie prace wykonywać pod nadzorem osoby uprawnionej do wykonywania
samodzielnych funkcji technicznych w budownictwie.
8.2 Wszystkie prace wykonywać zgodnie z zasadami sztuki budowlanej i bhp oraz zgodnie
z załączonymi do projektów budowlanych warunkami i uzgodnieniami branżowymi.
8.3. Przy montażu urządzeń węzła cieplnego i zasobników ciepłej wody należy zwrócić uwagę
na sposób ich wprowadzenia do pomieszczeń – poprzez otwory montażowe.
8.4 Instalacje rozdziału energii na terenie placu budowy powinny być tak wykonane
i użytkowane w taki sposób, aby nie stanowiły zagrożenia pożarowego oraz zagrożenia
porażenia pracownika prądem elektrycznym.
8.5 Instalacje zasilające odbiorniki elektryczne na placu budowy powinny posiadać
zabezpieczenia zwarciowe i przeciwporażeniowe.
8.6 Obwody zasilające należy sprawdzić na zadziałanie samoczynnego wyłączania
i potwierdzić protokołem.
8.7 Roboty związane z podłączeniem, sprawdzeniem, konserwacją i naprawą instalacji
i urządzeń elektrycznych mogą być wykonywane przez osoby posiadające odpowiednie
uprawnienia.
8.8 Niedopuszczalne jest usytuowanie stanowisk pracy, składowisk materiałów lub maszyn
i urządzeń budowlanych bezpośrednio pod napowietrznymi liniami energetycznymi o napięciu
do 1kV lub w odległości mniejszej niż 3m, mierzonej w poziomie od skrajnych przewodów
linii.
8.9 Przewody zasilające urządzenia na placu budowy winny być zabezpieczone przed
uszkodzeniami mechanicznymi.
8.10 W przypadku zastosowania urządzeń ochronnych różnicowo prądowych do ochrony
przeciwporażeniowej obwodów zasilających odbiorniki elektryczne placu budowy należy
sprawdzić ich działanie każdorazowo przed przystąpieniem do pracy.
8.11 Dokonywane naprawy i przeglądy urządzeń elektrycznych powinny być odnotowane
w książce konserwacji urządzeń.
Część drogowa.
Informacja dotycząca bezpieczeństwa i ochrony zdrowia dla budowy boiska sportowego
1.
Zakres robót oraz kolejność realizacji
W zakres robót wchodzą:
roboty przygotowawcze, roboty rozbiórkowe i ziemne oraz budowlane
Na cykl technologiczny robót składać się będą 4 operacje:
-czynności przygotowawcze jak: zagospodarowanie placu budowy, pomiary, transport
materiałów,
-roboty rozbiórkowe i ziemne jak: rozbiórka istniejącej nawierzchni, wykopy i nasypy, niwelacja
i przygotowanie podłoża,
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
20/24
-roboty budowlane jak: ustawienie obrzeży, wykonanie poszczególnych warstw podłoża i
nawierzchni,
-uporządkowanie placu budowy.
2.
Wykaz istniejących obiektów budowlanych
W strefie prowadzonych robót znajdować się będą:
kable energetyczne, kanalizacja deszczowa, wodociąg, kanał ciepłowniczy.
3.
Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenie
bezpieczeństwa i zdrowie ludzi
Podczas wykonywania robót ziemnych zagrożenie może wystąpić przy pracach w pobliżu kabli
energetycznych.
4.
Wskazanie dotyczące przewidywanych zagrożeń występujących podczas
realizacji robót budowlanych
Przewidywanym zagrożeniem przy wykonywaniu przedmiotowych robót są:
-prace ziemne w pobliżu istniejących kabli energetycznych (prace wykonywać ręcznie,
z zachowaniem szczególnej ostrożności),
-potrącenie pracownika lub osoby postronnej łyżką koparki, lemieszem spycharki przy braku
wygrodzenia strefy niebezpiecznej lub najechania na nich przez koparkę, spycharkę, walec
-najechania na pracownika przez sprzęt rozładowujący „pracujący na wstecznym biegu",
-przygniecenia pracownika podczas rozładunku materiałów przy braku zachowania szczególnej
ostrożności.
5.
Wskazanie sposobu prowadzenia instruktażu pracowników przed
przystąpieniem do realizacji robót.
Szkolenia w dziedzinie bezpieczeństwa i higieny pracy dla pracowników zatrudnionych na
stanowiskach robotniczych, przeprowadza się jako szkolenie wstępne i szkolenie okresowe.
Szkolenia te przeprowadzane są w oparciu o programy poszczególnych rodzajów szkolenia.
Szkolenia wstępne ogólne („instruktaż ogólny") przechodzą wszyscy nowo zatrudniani
pracownicy przed dopuszczeniem do wykonywania pracy.
Pracownicy zatrudnieni na stanowiskach operatorów żurawi, maszyn budowlanych i innych
maszyn o napędzie silnikowym powinni posiadać wymagane kwalifikacje.
Na placu budowy powinny być udostępnione pracownikom do stałego korzystania, aktualne
instrukcje bezpieczeństwa i higieny pracy dotyczące:
wykonywania prac związanych z zagrożeniami wypadkowymi lub zagrożeniami zdrowia
pracowników, obsługi maszyn i innych urządzeń technicznych,
postępowania z materiałami szkodliwymi dla zdrowia i niebezpiecznymi,
udzielania pierwszej pomocy.
W/w instrukcje powinny określać czynności do wykonywania przed rozpoczęciem danej pracy,
zasady i sposoby bezpiecznego wykonywania danej pracy, czynności do wykonywania po jej
zakończeniu oraz zasady postępowania w sytuacjach awaryjnych stwarzających zagrożenia dla
życia lub zdrowia pracowników.
Nie wolno dopuścić pracownika do pracy, do której wykonywania nie posiada wymaganych
kwalifikacji lub potrzebnych umiejętności, a także dostatecznej znajomości przepisów oraz zasad
BHP.
Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują
odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do zakresu
obowiązków.
6.
Wskazanie środków technicznych i organizacyjnych zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót budowlanych
Środki techniczne przy czynnościach przygotowawczych
Przed przystąpieniem do robót, wykonawca-kierownik budowy powinien wykonać następujące
czynności:
-wyznaczyć w terenie miejsca składowania poszczególnych materiałów oraz drogi dowozu
do strefy budowy,
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
21/24
-wyznaczyć w terenie miejsca ustawienia prowizorycznych pomieszczeń socjalnych i
gospodarczych (magazyn, plac składowy),
-zapewnić łączność telefoniczną
Zagospodarowanie placu budowy pod kątem urządzeń socjalnych powinno odpowiadać ogólnym
warunkom bhp.
Teren robót powinien być w miarę potrzeby skutecznie zabezpieczony przed osobami
postronnymi. Dla pojazdów używanych w trakcie wykonywania robót budowlanych należy
wyznaczyć i oznakować miejsca postojowe. Miejsca do składowania materiałów i wyrobów
powinny być oznakowane, utwardzone i odwodnione, i wykonane w sposób wykluczający
możliwość wywrócenia zsunięcia, rozsunięcia lub spadnięcia składowanych wyrobów.
Teren budowy powinien być wyposażony w sprzęt niezbędny do gaszenia pożarów, który
powinien być regularnie sprawdzany, konserwowany i uzupełniany, zgodnie z wymaganiami
producentów i przepisów przeciwpożarowych. Ilość i rozmieszczenie gaśnic przenośnych
powinno być zgodne z wymogami przepisów p.poż. Należy zapewnić dostateczną ilość wody do
picia i celów higieniczno-sanitarnych.
Maszyny i inne urządzenia techniczne oraz narzędzia zmechanizowane powinny być montowane,
eksploatowane i obsługiwane zgodnie z instrukcją producenta oraz spełniać wymagania
określone w przepisach dotyczących systemu oceny zgodności.
Maszyny i inne urządzenia techniczne, podlegające dozorowi technicznemu, mogą być używane
na terenie budowy tylko wówczas, jeżeli wystawiono dokumenty uprawniające do ich
eksploatacji.
Operatorzy lub maszyniści żurawi, maszyn budowlanych, kierowcy wózków i innych maszyn
o napędzie silnikowym powinni posiadać wymagane kwalifikacje.
Stanowiska pracy operatorów maszyn lub innych urządzeń technicznych, które nie posiadają
kabin, powinny być zadaszone i zabezpieczone przed spadającymi przedmiotami, osłonięte w
okresie zimowym.
Środki techniczne przy robotach ziemnych i budowlanych.
Roboty ziemne powinny być prowadzone na podstawie projektu określającego położenie
instalacji i urządzeń podziemnych, mogących znaleźć się w zasięgu prowadzonych robót.
Wykonywanie robót ziemnych w bezpośrednim sąsiedztwie sieci, takich jak:
elektroenergetyczne, gazowe, telekomunikacyjne, wodociągowe i kanalizacyjne, powinno być
poprzedzone określeniem przez kierownika budowy bezpiecznej odległości, w jakiej mogą
być one wykonywane od istniejącej sieci i sposobu wykonywania tych robót.
W czasie wykonywania robót ziemnych miejsca niebezpieczne należy ogrodzić i umieścić
napisy ostrzegawcze.
W czasie wykonywania wykopów w miejscach dostępnych dla osób niezatrudnionych przy tych
robotach, należy wokół wykopów pozostawionych na czas zmroku i w nocy ustawić balustrady
zaopatrzone w światło ostrzegawcze koloru czerwonego. Poręcze balustrad powinny znajdować
się na wysokości l,l m nad terenem i w odległości nie niniejszej niż l m.
Składowanie urobku, materiałów i wyrobów jest zabronione:
- w odległości mniejszej niż 0,60m od krawędzi wykopu, jeżeli ściany wykopu są obudowane
oraz jeżeli obciążenie urobku jest przewidziane w doborze obudowy,
- w strefie klina naturalnego odłamu gruntu, jeżeli ściany wykopu nie są obudowane.
Ruch środków transportowych obok wykopów powinien odbywać się poza granicą klina
naturalnego odłamu gruntu.
W czasie wykonywania robót ziemnych nie powinno dopuszczać się do tworzenia nawisów
gruntu.
W czasie przerw w pracy oraz po zakończeniu pracy maszyny robocze zabezpiecza się przed
ich przypadkowym uruchomieniem przez osoby nieupoważnione lub niezatrudnione przy tych
pracach.
Niedopuszczalne jest podczas wykonywania robót ziemnych przebywanie osób w zasięgu
działania naczynia roboczego maszyny roboczej.
Przed rozpoczęciem robót ziemnych na terenie uzbrojonym w instalację wodociągową,
kanalizacyjną, elektryczną, gazową lub centralnego ogrzewania ustala się z jednostkami
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
22/24
zarządzającymi tymi instalacjami odległości bezpiecznego używania maszyn roboczych na
tym terenie. Podczas wykonywania robót ziemnych w razie przypadkowego odkrycia lub
naruszenia instalacji, niezwłocznie przerywa się pracę i ustala się z właściwą jednostką
zarządzającą daną instalacją dalszy sposób wykonywania robót. Jeżeli podczas wykonywania
robót ziemnych zostaną odkryte przedmioty trudne do identyfikacji, przerywa się dalszą pracę
i zawiadamia się osobę nadzorującą roboty ziemne.
Prefabrykaty betonowe (krawężniki, kostka betonowa) przeważnie są rozładowywane
dźwigami zamontowanymi na samochodach dowożących lub maszynami z widłami
rozładowczymi. Poruszają się one na ogół na wstecznym biegu i dlatego obsługujący pracownicy
powinni zachować szczególną ostrożność, aby uniknąć najechania na nich sprzętu
rozładowującego.
Przy robotach brukarskich – układający betonową kostkę lub płyty powinni otrzymywać
nakolanniki.
Osoba kierująca pracownikami jest obowiązana:
organizować stanowiska pracy zgodnie z przepisami i zasadami bezpieczeństwa i higieny pracy,
dbać o sprawność środków ochrony indywidualnej oraz ich stosowania zgodnie z
przeznaczeniem.
organizować, przygotowywać i prowadzić prace, uwzględniając zabezpieczenie pracowników
przed wypadkami przy pracy, chorobami zawodowymi i innymi chorobami związanymi z
warunkami środowiska pracy,
dbać o bezpieczny i higieniczny stan pomieszczeń pracy i wyposażenia technicznego, a także o
sprawność środków ochrony zbiorowej i ich stosowania zgodnie z przeznaczeniem.
Na podstawie:
- oceny ryzyka zawodowego występującego przy wykonywaniu robót na danym stanowisku pracy
- wykazu prac szczególnie niebezpiecznych,
- określenia podstawowych wymagań bhp przy wykonywaniu prac szczególnie niebezpiecznych,
- wykazu prac wykonywanych, przez co najmniej dwie osoby,
- wykazu prac wymagających szczególnej sprawności psychofizycznej
- kierownik budowy powinien podjąć stosowne środki profilaktyczne mające na celu:
zapewnić organizację pracy i stanowisk pracy w sposób zabezpieczający pracowników przed
zagrożeniami wypadkowymi oraz oddziaływaniem czynników szkodliwych i uciążliwych,
zapewnić likwidację zagrożeń dla zdrowia i życia pracowników głównie przez stosowanie
technologii, materiałów i substancji nie powodujących takich zagrożeń.
W razie stwierdzenia bezpośredniego zagrożenia dla życia lub zdrowia pracowników osoba
kierująca pracownikami obowiązana jest do niezwłocznego wstrzymania prac i podjęcia działań
w celu usunięcia tego zagrożenia.
Pracownicy zatrudnieni na budowie, powinni być wyposażeni w środki ochrony indywidualnej
oraz odzież i obuwie robocze, zgodnie z tabelą norm przydziału środków ochrony indywidualnej
oraz odzieży i obuwia roboczego opracowaną przez pracodawcę.
Środki ochrony indywidualnej w zakresie ochrony zdrowia i bezpieczeństwa użytkowników tych
środków powinny zapewniać wystarczającą ochronę przed występującymi zagrożeniami (np.
upadek z wysokości, uszkodzenie głowy, twarzy, wzroku, słuchu).
Kierownik budowy obowiązany jest informować pracowników o sposobach posługiwania się
tymi środkami.
Opracował:
upr. UAN-II-K-8386/113/86.
1902-Ra/12N/5345/1/83/17/317
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
23/24
Radom dn. 18.10.2012 r.
OŚWIADCZENIE
Zgodnie z art. 20 ust.4 – Prawa budowlanego (Dz. Nr 207 z 2003 r
poz.2016 z późniejszymi zmianami) oświadczam jako projektant, że projekt
budowlany wykonawczy budynku sali gimnastycznej z zapleczem
socjalnym i stołówką przy ul. Aleja Lipowa 1, dz. nr 5/1 oraz 5/12
w Brzózie sporządzono zgodnie z obowiązującymi przepisami oraz
zasadami wiedzy technicznej.
UAN-II-K-8386/113/86.
1902-Ra/12N/5345/1/83/17/317
mgr inż. arch. Mścigniew MARCINIAK
BŁ-POKK/03/2002
MA- 1535
Royal-Projekt
26-600 Radom
Projektant:
arch. Mariusz Rodak
MA-0697
Nr umowy
Strona/liczba stron
40.2012 r.
24/24
