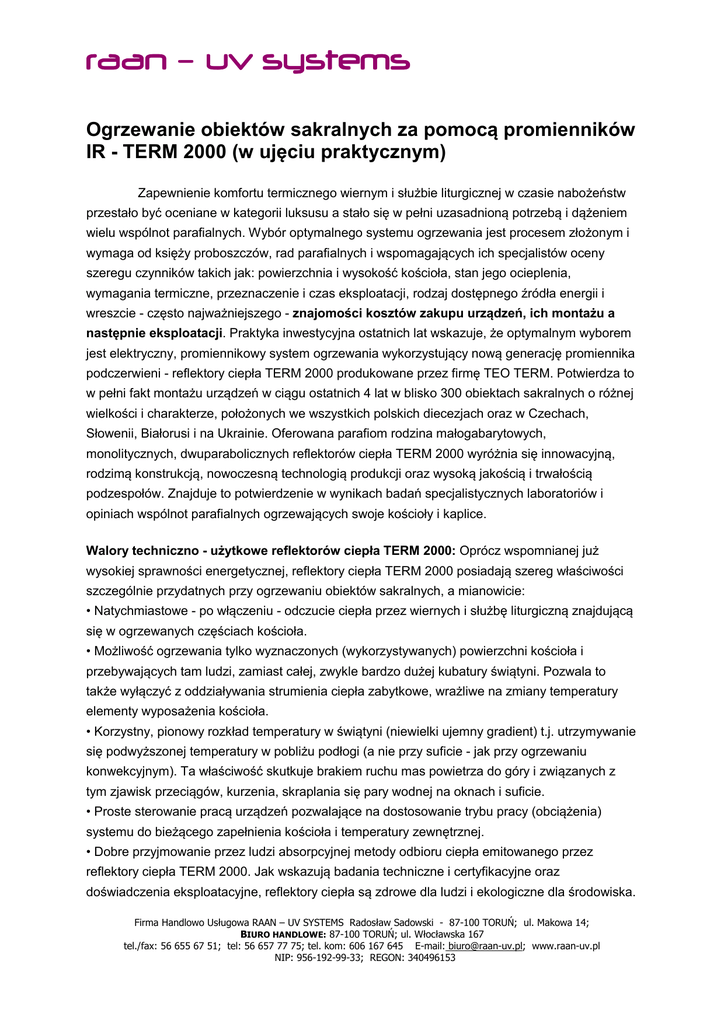

Ogrzewanie obiektów sakralnych - raan

raan – uv systems
Ogrzewanie obiektów sakralnych za pomocą promienników
IR - TERM 2000 (w ujęciu praktycznym)
Zapewnienie komfortu termicznego wiernym i służbie liturgicznej w czasie nabożeństw
przestało być oceniane w kategorii luksusu a stało się w pełni uzasadnioną potrzebą i dążeniem
wielu wspólnot parafialnych. Wybór optymalnego systemu ogrzewania jest procesem złożonym i
wymaga od księży proboszczów, rad parafialnych i wspomagających ich specjalistów oceny
szeregu czynników takich jak: powierzchnia i wysokość kościoła, stan jego ocieplenia,
wymagania termiczne, przeznaczenie i czas eksploatacji, rodzaj dostępnego źródła energii i
wreszcie - często najważniejszego - znajomości kosztów zakupu urządzeń, ich montażu a
następnie eksploatacji. Praktyka inwestycyjna ostatnich lat wskazuje, że optymalnym wyborem
jest elektryczny, promiennikowy system ogrzewania wykorzystujący nową generację promiennika
podczerwieni - reflektory ciepła TERM 2000 produkowane przez firmę TEO TERM. Potwierdza to
w pełni fakt montażu urządzeń w ciągu ostatnich 4 lat w blisko 300 obiektach sakralnych o różnej
wielkości i charakterze, położonych we wszystkich polskich diecezjach oraz w Czechach,
Słowenii, Białorusi i na Ukrainie. Oferowana parafiom rodzina małogabarytowych,
monolitycznych, dwuparabolicznych reflektorów ciepła TERM 2000 wyróżnia się innowacyjną,
rodzimą konstrukcją, nowoczesną technologią produkcji oraz wysoką jakością i trwałością
podzespołów. Znajduje to potwierdzenie w wynikach badań specjalistycznych laboratoriów i
opiniach wspólnot parafialnych ogrzewających swoje kościoły i kaplice.
Walory techniczno - użytkowe reflektorów ciepła TERM 2000: Oprócz wspomnianej już
wysokiej sprawności energetycznej, reflektory ciepła TERM 2000 posiadają szereg właściwości
szczególnie przydatnych przy ogrzewaniu obiektów sakralnych, a mianowicie:
• Natychmiastowe - po włączeniu - odczucie ciepła przez wiernych i służbę liturgiczną znajdującą
się w ogrzewanych częściach kościoła.
• Możliwość ogrzewania tylko wyznaczonych (wykorzystywanych) powierzchni kościoła i
przebywających tam ludzi, zamiast całej, zwykle bardzo dużej kubatury świątyni. Pozwala to
także wyłączyć z oddziaływania strumienia ciepła zabytkowe, wrażliwe na zmiany temperatury
elementy wyposażenia kościoła.
• Korzystny, pionowy rozkład temperatury w świątyni (niewielki ujemny gradient) t.j. utrzymywanie
się podwyższonej temperatury w pobliżu podłogi (a nie przy suficie - jak przy ogrzewaniu
konwekcyjnym). Ta właściwość skutkuje brakiem ruchu mas powietrza do góry i związanych z
tym zjawisk przeciągów, kurzenia, skraplania się pary wodnej na oknach i suficie.
• Proste sterowanie pracą urządzeń pozwalające na dostosowanie trybu pracy (obciążenia)
systemu do bieżącego zapełnienia kościoła i temperatury zewnętrznej.
• Dobre przyjmowanie przez ludzi absorpcyjnej metody odbioru ciepła emitowanego przez
reflektory ciepła TERM 2000. Jak wskazują badania techniczne i certyfikacyjne oraz
doświadczenia eksploatacyjne, reflektory ciepła są zdrowe dla ludzi i ekologiczne dla środowiska.
Firma Handlowo Usługowa RAAN – UV SYSTEMS Radosław Sadowski - 87-100 TORUŃ; ul. Makowa 14;
BIURO HANDLOWE: 87-100 TORUŃ; ul. Włocławska 167
tel./fax: 56 655 67 51; tel: 56 657 77 75; tel. kom: 606 167 645 E-mail: [email protected]; www.raan-uv.pl
NIP: 956-192-99-33; REGON: 340496153
raan – uv systems
• Uniwersalizm zastosowań i elastyczność projektowania systemu. Właściwości te pozwalają na
montaż promiennikowego systemu ogrzewania w każdym z typów kościoła: drewnianym i
murowanym, wysokim i niskim, tradycyjnym i współczesnym.
• Możliwość konstruowania zestawów reflektorów ciepła o szerokiej gamie mocy i konfiguracji
żarników.
• Niewielki zakres i niski koszt prac montażowych systemu.
• Wysoka trwałość i niezawodność reflektorów ciepła TERM 2000 potwierdzone żywotnością
żarników określaną przez firmę Philips na poziomie min. 5000 godzin pracy oraz 6 letnią
gwarancją udzielaną przez producenta urządzeń. W praktyce oznacza to 15 - 25 lat bezawaryjnej
eksploatacji urządzeń w kościele.
• System nie wymaga okresowych przeglądów i utrzymuje ciągłą gotowość do uruchomienia.
Atrakcyjność naszej oferty podnoszą: bezpłatne projekty wykonane przy użyciu
profesjonalnego programu do projektowania ogrzewania promiennikowego, krótkie terminy
dostaw, szybka i profesjonalna obsługa handlowa i techniczna, serwis gwarancyjny i
pogwarancyjny, korzystne, ustalone indywidualnie warunki ratalnej sprzedaży urządzeń oraz
opusty cenowe. Naszym atutem jest również szeroka gama oferowanych wzorów i kolorystyki
urządzeń dostosowana do aranżacji wnętrza świątyni oraz możliwości finansowych parafii.
UWAGA !!! JAKO JEDYNI oferujemy mikroprocesorowe sterowniki mocy - urządzenia
zapewniające optymalne wykorzystanie reflektorów ciepła przy dostępie do ograniczonej
mocy elektrycznej (rzędu 50 - 80% pokrycia potrzeb). Dzięki temu mocą rzędu 40kW można
ogrzać powierzchnię kościoła 300 - 500m2, ograniczając przy tym znacznie wysokość
stałych opłat przesyłowych.
Przykład ogrzewania obiektu sakralnego reflektorami ciepła TERM 2000
1. Charakterystyka ogrzewanego obiektu: Kościół murowany jednonawowy zbudowany na planie
krzyża, dobrze izolowany o powierzchni całkowitej ok. 280m2 i kubaturze ok. 2500m2. Posiada
dostęp do mocy elektrycznej - 40kW
2. Wymagania termiczne: Zapewnienie wiernym i służbie liturgicznej odczucia ciepła na poziomie
+10oC.
Firma Handlowo Usługowa RAAN – UV SYSTEMS Radosław Sadowski - 87-100 TORUŃ; ul. Makowa 14;
BIURO HANDLOWE: 87-100 TORUŃ; ul. Włocławska 167
tel./fax: 56 655 67 51; tel: 56 657 77 75; tel. kom: 606 167 645 E-mail: [email protected]; www.raan-uv.pl
NIP: 956-192-99-33; REGON: 340496153
raan – uv systems
3. Ogrzewane powierzchnie (pomieszczenia kościoła:
- centralna część prezbiterium (bez ołtarza głównego)
- centralna część tarnseptu (bez pasa przylegającego do ołtarzy bocznych) - nawa - przedsionek
- zakrystia
- część chóru (ogrzewanie organisty) Sumaryczna powierzchnia ogrzewania kościoła - 215m2
(70% pow. całkowitej)
4. Sumaryczne zapotrzebowanie na moc elektryczną: Psu = Sog x (150 - 160 W/m2) = 32,25 34,4 kW = ~33,3kW a uwzględniając sprawność energetyczną urządzeń 0,9 PE = 37kW
5. Proponowany zestaw reflektorów ciepła:
2 szt. RCC 060 (po 6kW każdy) - ogrzewanie transeptu (strefy II) - wys. zawieszenia 4,2 - 4,5m
4 szt. RCB 040 (po 4kW każdy) - ogrzewanie nawy (strefy III i IV) - wys. zawieszenia 3,5m
4 szt. RCA 020 (po 2kW każdy) - ogrzewanie prezbiterium (strefy I) zakrystii i przedsionka - wys.
zawieszenia 2,5 - 3m
1 szt. RCA 010 z żarnikiem Stela, na statywie - ogrzewanie organisty na chórze, wysokość
zawieszenia regulowana 2 - 2,5m
6. Koszt zakupu reflektorów ciepła (brutto): ok. 13 000zł
7. Szacunkowy koszt materiałów i prac montażowych: ok. 4 000zł.
8. Koszt zwiększenia przydziału mocy (o 20kW): do 3 000zł
9. Całkowity szacunkowy koszt inwestycji: do 20 000zł
10. Koszty eksploatacji systemu ogrzewania. Założony czas pracy urządzeń - w niedzielę i święta
- 4 godziny - w dni powszednie - 0,5 godziny Sumaryczny czas pracy systemu w sezonie
grzewczym (135 dni) - 150 godzin Średnie obciążenie mocą systemu: 20kW/h Sumaryczne
zużycie energii elektrycznej w sezonie grzewczym: 3 000kWh Koszty zmienne zużycia i przesyłu
energii w sezonie grzewczym: Czm = 3 000kWh x (0,40 - 0,45)* = 1 200 - 1 350 zł
11. Stałe koszty (abonament i oplata przesyłowa) ok. 150zł na m-c (przez cały rok)* w zależności
od ZE
