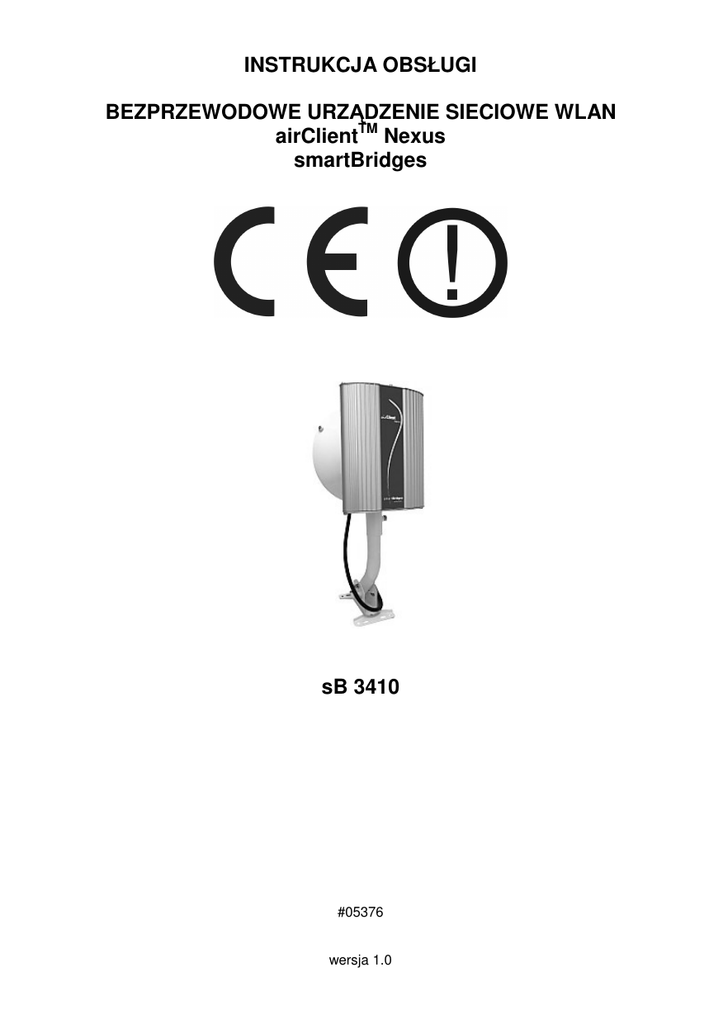

INSTRUKCJA OBSŁUGI BEZPRZEWODOWE

INSTRUKCJA OBSŁUGI
BEZPRZEWODOWE URZĄDZENIE SIECIOWE WLAN
airClientTM Nexus
smartBridges
sB 3410
#05376
wersja 1.0
Wstęp
Bezprzewodowe urządzenie sieciowe WLAN airClientTM Nexus jest AP klientem. Urządzenie to umoŜliwia
łączenie sieci lub stacji roboczych z innym bezprzewodowym urządzeniem sieciowym w kilku róŜnych
trybach pracy, oraz przy róŜnych poziomach zabezpieczenia transmisji bezprzewodowej. Urządzenie pracuje
zgodnie ze standardami IEEE 802.11a, b i g.
Oświadczenie dotyczące zakłóceń
Urządzenie generuje i wykorzystuje fale o częstotliwościach radiowych. Instalacja niezgodna z podanymi
w instrukcji zaleceniami moŜe powodować zakłócenia w komunikacji radiowej.
OstrzeŜenie
NaleŜy zapewnić bezpieczne warunki pracy urządzenia (np. uŜywać tylko ekranowanych przewodów do
połączenia z komputerem lub innym urządzeniem peryferyjnym). Dokonanie przez uŜytkownika jakichkolwiek
własnych zmian w urządzeniu moŜe spowodować utratę moŜliwości jego legalnego uŜytkowania. AirClientTM
Nexus naleŜy zamontować zgodnie z kierunkiem wskazywanym przez strzałkę umieszczoną na podstawie
obudowy. Złącza w obudowie urządzenia nie są wodoszczelne. MontaŜ w pozycji innej niŜ wskazywana
przez strzałkę moŜe być przyczyną przecieku wody do urządzenia i jego uszkodzenia.
Bezpieczeństwo uŜytkowania
Urządzenie zostało zaprojektowane i wyprodukowane z najwyŜszą starannością o bezpieczeństwo osób
instalujących i uŜytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŜy stosować się do wszelkich
wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC).
Oświadczenie dotyczące promieniowania
Nie powinno się przebywać w odległości mniejszej niŜ 20cm od pracującego urządzenia.
Deklaracja zgodności R&TTE
Urządzenie pracuje zgodnie z wymaganiami zawartymi w dyrektywie europejskiej opisującej urządzenia
radiowe, terminale telekomunikacyjne oraz ich wzajemne rozpoznawanie i zgodność. (Directive 1999/5/CE
of the European Parliament and the Council of Europe, march 1999, on radio equipment and
telecommunication terminal equipment and the mutual recognition of their conformity).
Kraje przeznaczenia
Urządzenie jest przystosowane do pracy na terenie Polski. Urządzenie pracujące w trybie ETSI jest
przeznaczone do pracy w warunkach domowych i biurowych w krajach Unii Europejskiej, a takŜe w Norwegii
i Szwajcarii - członkach EFTA. Nie ma krajów europejskich, w których nie zaleca się stosowania tego
urządzenia.
Ograniczenia w uŜytkowaniu
Francja: dopuszcza się pracę tego urządzenia wyłącznie na kanałach nr 10, 11, 12, 13 (IEEE 802.11b/g).
2
1. Zawartość opakowania
- bezprzewodowe urządzenie sieciowe airClientTM Nexus,
- iniektor PoE,
- zewnętrzny zasilacz AC/DC,
- zestaw słuchawek do pozycjonowania anten,
- płyta CD z oprogramowaniem i oryginalną instrukcją obsługi,
- zestaw do montaŜu na ścianie lub maszcie,
- kabel uziemiający,
- niniejsza instrukcja obsługi,
- deklaracja zgodności CE.
Podczas dostawy naleŜy upewnić się, Ŝe opakowanie nie jest uszkodzone. W przypadku stwierdzonych
uszkodzeń naleŜy niezwłocznie skontaktować się z dostawcą. Prosimy równieŜ o sprawdzenie zgodności
zawartości opakowania z powyŜej zamieszczoną listą.
2. Zawartość tej instrukcji
Instrukcja ta zawiera opis bezprzewodowego urządzenia sieciowego WLAN airClientTM Nexus
z odpowiednimi procedurami instalacji, konfiguracji i uŜytkowania. Przed przystąpieniem do instalacji
urządzenia naleŜy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone
bezpieczeństwu.
3. Zasady bezpieczeństwa
Bezprzewodowe urządzenie sieciowe airClientTM Nexus jest zgodne z przepisami w zakresie bezpieczeństwa
uŜytkowania urządzeń elektrycznych.
- Gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami.
- Przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie naleŜy odłączyć od
zasilania.
- Nie stosować uszkodzonych lub zuŜytych przewodów zasilania, gdyŜ powodują one znaczne zagroŜenie
dla bezpieczeństwa uŜytkownika.
- Prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny.
- Nie stosować urządzenia w miejscach występowania substancji łatwopalnych.
- Zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych.
- Upewnić się, Ŝe urządzenie zostało odpowiednio zamocowane.
- Urządzenie jest wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów łączących je
z innymi urządzeniami.
- Jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu moŜe skroplić się
para wodna uniemoŜliwiając prawidłowe funkcjonowanie. NaleŜy wówczas odczekać, aŜ wilgoć odparuje.
Uwaga: Nie naleŜy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie
elektrostatyczne moŜe spowodować trwałe uszkodzenie urządzenia.
4. Instalacja sprzętu
4.1. Zasilanie
Bezprzewodowe urządzenie sieciowe airClientTM Nexus jest zgodne ze standardem 802.3af (Power over
Ethernet) i nie wymaga stosowanie zasilacza zewnętrznego bezpośrednio podłączonego do urządzenia. Port
LAN A słuŜy do przesyłania danych oraz dostarczania zasilania. W zestawie umieszczono iniektor PoE. Po
podłączeniu do niego zasilacza AC/DC (złącze RJ-11) jest moŜliwe zasilanie urządzenia sieciowego poprzez
przyłącze UTP/STP.
4.2. Oprogramowanie
Bezprzewodowe urządzenie sieciowe airClientTM Nexus nie wymaga do pracy dodatkowego
oprogramowania. Do zarządzania urządzeniem moŜna wykorzystać następujące przeglądarki internetowe:
IE5.0 lub nowsza, Netscape 7.2 lub nowsza, Mozilla 1.7 lub nowsza, Mozilla Firefox 0.8 lub nowsza. Dla
prawidłowego działania interfejsu WWW naleŜy zainstalować środowisko Javy (JRE) w wersji 1.5 lub
nowsze. MoŜna je ściągnąć ze strony http://java.sun.com/j2se/1.5.0/download.jsp. Java JRE 1.5 znajduje się
równieŜ na CD dołączonym do zestawu
3
4.3. Środowisko pracy
Model airClientTM Nexus został zaprojektowany z myślą o zastosowaniach na zewnątrz budynku i moŜna go
bezpiecznie zamontować na dworze. MoŜe pracować w trudnych warunkach atmosferycznych (opady
deszczu, niskie i wysokie temperatury). Urządzenie airClientTM Nexus nie powinno znajdować się
w bezpośredniej bliskości urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory itp.).
4.4. MontaŜ na ścianie
Bezprzewodowe urządzenie sieciowe airClientTM Nexus moŜe być montowane na ścianie. W celu
zawieszenia go naleŜy:
- wybrać miejsce zamontowania jak najbliŜej anteny,
- zaznaczyć miejsce wywiercenia otworów,
- wywiercić otwory o głębokości 30mm i średnicy 8mm,
- umieścić kołki mocujące w ścianie,
- przykręcić metalowy uchwyt do ściany,
- przykręcić urządzenie do uchwytu wykorzystując załączone w komplecie śruby.
Uwaga!! Urządzenie powinno być zawieszone zgodnie z kierunkiem wskazywanym przez strzałkę naklejoną z tyłu
obudowy (złączami do dołu).
4.5. MontaŜ na maszcie
Bezprzewodowe urządzenie sieciowe airClientTM Nexus moŜe być montowane na maszcie. W celu
zawieszenia go naleŜy:
- przymocować uchwyt za pomocą śrub w kształcie litery U (2) do masztu,
- przymocować urządzenie do uchwytu (3).
MontaŜ airClientTM Nexus
Uwaga!! Urządzenie powinno być zawieszone zgodnie z kierunkiem wskazywanym przez strzałkę naklejoną z tyłu
obudowy (złączami do dołu).
4.6. Uziemienie airClientTM Nexus
W celu uziemienia airClientTM Nexus naleŜy:
- połączyć urządzenie z iniektorem PoE,
- usunąć obudowę z iniektora PoE,
- przykręcić kabel uziemiający jak przedstawiono na poniŜszym rysunku, a drugi jego koniec do uziemienia o
rezystancji nie większej niŜ 4Ω.
4
5. Instalacja okablowania
1
1
Aby podłączyć przyłącza naleŜy:
- odkręcić 2 śruby mocujące (1),
- wysunąć złącza umieszczone wewnątrz urządzenia,
- przyłącza wsunąć poprzez otwory: Lo-Band (antena 2,4GHz), Ethernet Port A (zasilanie+dane), Ethernet
Port B (do połączenia z innymi urządzeniami), Hi-Band (antena 5GHz).
6. Konfiguracja komputera do pracy z bezprzewodowym urządzeniem sieciowym
Po poprawnym podłączeniu urządzenia moŜna przystąpić do jego konfiguracji. Zanim jednak dostęp do
strony konfiguracyjnej WWW będzie moŜliwy, naleŜy wykonać następujące czynności:
1. Ustawić we właściwościach połączenia sieciowego karty podłączonej do przełącznika następujące
parametry protokołu TCP/IP:
Adres IP
Maska podsieci
: 192.168.0.x (gdzie x jest liczbą całkowitą z przedziału 1÷254, x≠207)
: 255.255.255.0
2. Zatwierdzić wszystkie zmiany i w razie potrzeby restartować komputer.
3. Otworzyć przeglądarkę internetową.
4. W pole „adres” wpisać: http://192.168.0.207 i wcisnąć [ENTER].
5. Do nowo otwartego okna logowania naleŜy wprowadzić poniŜsze dane i zatwierdzić przyciskiem [OK]:
Konto: Administrator
hasło: smartBridges
Po wejściu do menu konfiguracji urządzenia moŜna zmienić jego adres sieciowy
7. Konfiguracja urządzenia
Konfiguracja bezprzewodowego urządzenia sieciowego airClientTM Nexus odbywa się poprzez interfejs
WWW.
5
7.1. Konfiguracja poprzez interfejs HTTP
PoniŜej znajduje się lista dostępnych opcji w menu głównym strony WWW.
Struktura menu:
- Home
- Sumary Information
- Networking
- Bridge Configuration
- DHCP
- Traffic Statistics
- Bandwidth Controller
- Routing Table
- Radio
- Main
- Tools
- System Configuration
- Profile Manager
- Link test
- Link Budget Planning …
- Antenna Alignment
- Site Survey
- User Manager
- Firmware Upgrade
- Help
- Logout
- strona startowa urządzenia,
- informacje o stanie urządzenia (ustawienia interfejsów urządzenia),
- ustawienie parametrów sieciowych urządzenia,
- konfiguracja urządzenia działającego w trybie Bridge,
- konfiguracja parametrów serwera DHCP – opcja dostępna tylko
w trybie Router/NAT,
- statystyki transmisji pakietów na interfejsach urządzenia,
- kontrola prędkości transmisji pakietów na interfejsie radiowym,
- konfiguracja statycznych tras routingu – opcja dostępna tylko w trybie
Router,
- konfiguracja podstawowych parametrów interfejsu radiowego,
- konfiguracja parametrów komunikacji bezprzewodowej i wydajności
oraz wyświetlanie statystyk interfejsu bezprzewodowego,
- zestaw narzędzi do zarządzania airClientTM Nexus,
- ustawienie nazwy,
- ustawienie opisu,
- konfiguracja zabezpieczeń SNMP,
- restartowanie urządzenia,
- konfiguracja restartu z opóźnieniem czasowym,
- definicja serwera NTP,
- wyświetlenie aktualnej wersji Firmware,
- przywracanie ustawień domyślnych,
- konfiguracja wielkości MTU,
- definicja adresu IP serwera Syslog,
- definicja adresu IP serwera pułapek SNMP,
- wł/wył. diod LED,
- ustawienie trybu pracy urządzenia,
- menadŜer profili urządzenia,
- zapis profilu ustawień urządzenia,
- ładowanie profilu,
- ustalenie harmonogramu pracy urządzenia w róŜnych profilach,
- testowanie połączenia i przepustowości łącza (skanowanie urządzeń
w sieci),
- planowanie budŜetu łącza (zysk w dB)
- stanu połączenia, jego jakości i RSSI,
- spis urządzeń bezprzewodowych znajdujących się w zasięgu
airClientTM Nexus,
- zmiana hasła administratora,
- uaktualnianie oprogramowania sterującego,
- pomoc,
- wylogowanie ze strony konfiguracyjnej.
8. Konserwacja
Bezprzewodowe urządzenie sieciowe airClientTM Nexus nie wymaga Ŝadnych szczególnych czynności
konserwacyjnych. Zalecamy umieszczenie go na trwałej podstawie i takie poprowadzenie przewodów, aby
nie mogły być przypadkowo uszkodzone przez operatora lub osoby postronne.
9. Pozycjonowanie anten
Zestaw airClientTM Nexus jest wyposaŜony w komplet słuchawek. Po podłączeniu ich do złącza na spodnim
panelu moŜna pozycjonować anteny wg mocy sygnału dźwiękowego w słuchawkach.
6
10. Parametry techniczne
Bezprzewodowy AP klient
airClientTM Nexus
sB3410
Numer Atel
#05376
Standard
Porty
Tryby pracy
Pasmo częstotliwości
Modulacja
Max. moc wyjściowa
Max. moc wyjściowa dla ETSI
Czułość odbiornika
Ilość kanałów
Ilość kanałów niepokrywających
się
Redukcja interferencji
Zarządzanie
Protokół dostępu
Bezpieczeństwo WLAN
IEEE 802.11a/b/g,IEEE 802.3u
2x 10/100 Mbps RJ-45
Bridge, Router, NAT
2.400 - 2.485 GHz,
5.250 - 5.350, 5.470 - 5.725,
5.725 - 5.875 GHz
COFDM z BPSK,
QPSK,
16 QAM,
64QAM
24dBm @ 6 Mbps (2.4 GHz),
21dBm @ 54 Mbps (2.4 GHz),
21dBm @ 6 Mbps (5.x GHz),
18dBm @ 54 Mbps (5.x GHz)
20 dBm (2.4 GHz ),
23 dBm (5.x GHz)
-96dBm @ 6 Mbps (2.4 GHz),
-73dBm @ 54 Mbps (2.4 GHz),
-93dBm @ 6 Mbps (5.x GHz),
-69dBm @ 54 Mbps (5.x GHz)
11 (5,x GHz),
13 (2,4 GHz) dla ETSI,
19 (5.x GHz),
11 (2,4 GHz) dla FCC
23
TPC, DFS (801.11d/h), Tight Spectral Mask, Multi-band, Squelch control
WWW
CSMA/CA
Wi-Fi Protected Access (IEEE 802.11i), 64/128 bit WEP
Kontrola dostępu
MAC Authentication
Antena
2x N(F) dołączalna
Typ obudowy
Wymiary zewnętrzne
Waga
Dopuszczalna temperatura pracy
zewnętrzna
198x62x250 mm
3.3 kg
-40°C ÷ 65°C
Dopuszczalna wilgotność
otoczenia
5% ÷ 95%,
niekondensująca
Mocowanie
maszt lub ściana
Zasilanie
Pobór mocy
PoE 48V
150 mA @ 48V
Certyfikaty
CE, FCC, ETSI, RSS 139
Producent
smartBridges
11. Praca urządzenia w paśmie ~5GHz
Bezprzewodowe urządzenie sieciowe airClientTM Nexus pracujące w trybie 802.11a moŜe być stosowane w
Polsce wyłącznie w następujący sposób:
- wewnątrz pomieszczeń (ang. indoor): w paśmie 5250 ÷ 5350 MHz (kanały 52 ÷ 64),
- na zewnątrz (ang. outdoor): w paśmie 5470 ÷ 5725 MHz (kanały 100 ÷ 140)
7
Pomimo dołoŜenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów.
Atel Electronics
www.atel.com.pl
pb/ 04.10.2005
8
