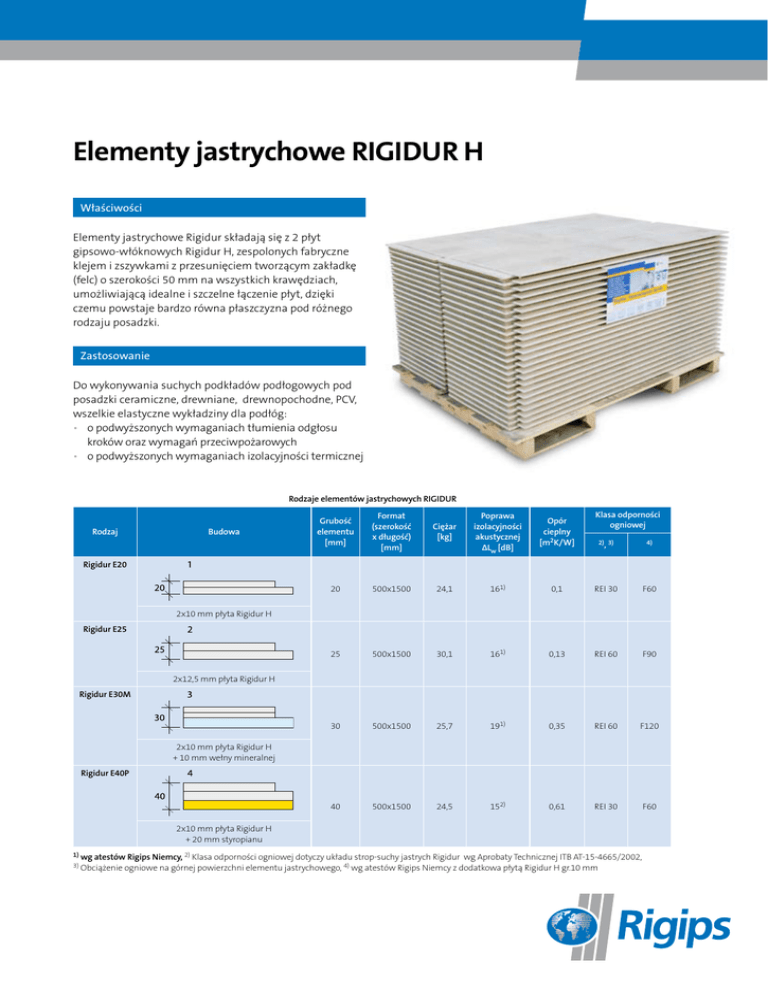

Elementy jastrychowe RIGIDUR H

Elementy jastrychowe RIGIDUR H
Właściwości
Elementy jastrychowe Rigidur składają się z 2 płyt
gipsowo-włóknowych Rigidur H, zespolonych fabryczne
klejem i zszywkami z przesunięciem tworzącym zakładkę
(felc) o szerokości 50 mm na wszystkich krawędziach,
umożliwiającą idealne i szczelne łączenie płyt, dzięki
czemu powstaje bardzo równa płaszczyzna pod różnego
rodzaju posadzki.
Zastosowanie
Do wykonywania suchych podkładów podłogowych pod
posadzki ceramiczne, drewniane, drewnopochodne, PCV,
wszelkie elastyczne wykładziny dla podłóg:
•o podwyższonych wymaganiach tłumienia odgłosu
kroków oraz wymagań przeciwpożarowych
•o podwyższonych wymaganiach izolacyjności termicznej
Rodzaje elementów jastrychowych RIGIDUR
Rodzaj
Budowa
Grubość
elementu
[mm]
Format
(szerokość
x długość)
[mm]
Ciężar
[kg]
Poprawa
izolacyjności
akustycznej
ΔLw [dB]
Opór
cieplny
[m2K/W]
20
500x1500
24,1
161)
25
500x1500
30,1
30
500x1500
40
500x1500
Klasa odporności
ogniowej
2), 3)
4)
0,1
REI 30
F60
161)
0,13
REI 60
F90
25,7
191)
0,35
REI 60
F120
24,5
152)
0,61
REI 30
F60
Rigidur E20
2x10 mm płyta Rigidur H
Rigidur E25
2x12,5 mm płyta Rigidur H
Rigidur E30M
2x10 mm płyta Rigidur H
+ 10 mm wełny mineralnej
Rigidur E40P
2x10 mm płyta Rigidur H
+ 20 mm styropianu
1) wg atestów Rigips Niemcy, 2) Klasa odporności ogniowej dotyczy układu strop-suchy jastrych Rigidur
wg Aprobaty Technicznej ITB AT-15-4665/2002,
3) Obciążenie ogniowe na górnej powierzchni elementu jastrychowego, 4) wg atestów Rigips Niemcy z dodatkowa płytą Rigidur H gr.10 mm
Zastosowanie
Rodzaj
jastrychu
Obciążenie punktowe
[kN] 1), 2)
Obszary stosowania
Obciążenie punktowe z dodatkową płytą
Rigidur H grubości >10 mm [kN] 1), 2)
Obszary stosowania z dodatkową płytą
Rigidur H grubości >10 mm [Nr]
Rigidur E20
3,00
1+2
4,00
1+2+3
Rigidur E25
3,00
1+2
4,00
1+2+3
Rigidur E30M
2,50
1
3,00
1+2
Rigidur E40P
3,00
1+2
4,00
1+2+3
1) dla punktu o średnicy 50 mm, 2) wg atestów Rigips Niemcy
Obszar stosowania Nr 1
Max.obciazenie powierzchni
do 2 kN/m2
Np. pomieszczenia mieszkalne, hole, korytarze w budynkach biurowych, świetlice, powierzchnie biurowe, powierzchnie praktyk
lekarskich, powierzchnie sprzedażne w sklepach do 50 m2 itp.
Obszar stosowania Nr 2
Max.obciazenie powierzchni
do 3 kN/m2
Np. domy rencistów kuchnie i pomieszczenia lecznicze, sale operacyjne z wyłączeniem ciężkich urządzeń, pomieszczenia szkolne,
kawiarnie, restauracje, czytelnie itp.
Obszar stosowania Nr 3
Max.obciazenie powierzchni
do 5 kN/m2
Np. w szpitalach, korytarze w salach wykładowych i miedzy klasami szkolnymi, powierzchnie z gęstym stosowaniem krzeseł jak kina,
kościoły, klasy szkolne, sale wykładowe, teatry, sale zebrań, poczekalnie oraz powierzchnie muzealne, obszary wejściowe do budynków
użyteczności publicznej, hoteli, powierzchnie w sklepach i domach towarowych, powierzchnie w fabrykach i warsztatach o lekkim
stopniu eksploatacji
Zalety
Wyjątkowe cechy elementów jastrychowych Rigidur
stosowanie jako systemowe podkłady podłogowe
dla każdego rodzaju posadzek dają wymierne korzyści
dla wykonawców i użytkowników:
• uniwersalność – idealne do stosowania w renowacji
posadzek w starym budownictwie i nowowznoszonym,
nadają się do posadzek ogrzewanych, odporne
na wahania temperatury i wilgotności,
z zastosowaniem podsypki keramzytowej dają
możliwość wyrównania dużych nierówności podłoża
• niepalność – spełniają surowe wymagania
określane przepisami ochrony przeciwpożarowej
w budownictwie użyteczności publicznej, chronią strop
przy oddziaływaniu ognia od góry w klasie odporności
ogniowej od EI 30 do EI 120
• f abryczna prefabrykacja elementów – ułatwia montaż
i czas jego trwania, umożliwia niemal natychmiastowe
użytkowanie pomieszczenia
• laminacja – wełną mineralną poprawia izolacyjność
akustyczną, termiczną i ognioodporność, styropianem
poprawia izolacyjność termiczną
• twardość powierzchniowa – umożliwia stosowanie
znacznych obciążeń powierzchniowych i punktowych
w wielu obszarach zastosowań
• gładkość powierzchniowa – wymaga niewielu
czynności wykończeniowych i daje możliwość
stosowania miękkich wykładzin podłogowych
• łatwość w obróbce – za pomocą dostępnych narzędzi
stosowanych w montażu systemów suchej zabudowy
• ekologiczność – przyjazny dla zdrowia i środowiska
Zapotrzebowanie materiałowe na 1 m2
Element jastrychowy E20,E25,E30M lub E40P – 1,00 m2
Klej Rigidur – 0,04 kg
Wkręty Rigidur 3,9 x19 lub 22 mm – 14 szt.
Masa szpachlowa Rigidur – 0,1 kg
Masa wyrównująca Rigiplan (w razie potrzeby) – ok.1,5 kg/1mm grubości warstwy
Preparat gruntujący Rikombi Grund (w razie potrzeby) – 0,2 kg
Podsypka keramzytowa (w razie potrzeby) – ok. 4,5 kg/cm grubości warstwy
listopad 2009
produkt: Elementy jastrychowe Rigidur H str. 2/3
Suchy jastrych Rigidur
mocowany na pełnym podłożu
Wskazówki montażowe
Elementy mocujące
Wkręty Rigidur
Zszywki stalowe
Średnica/ długość
[mm]
Odległość między
wkrętami [mm]
Średnica drutu [mm]
Długość [mm]
Odległość między
zszywkami [mm]
Rigidur E20
Rigidur E30M
Rigidur E40P
3.9/19
250
1,4÷1,6
18
150
Rigidur E25
3,9/22
250
1,4÷1,6
22
150
1) Wyrównanie nierówności podłoża
Niewielkie nierówności podłoża, poniżej 5 mm
wyrównujemy układając warstwę np. tektury falistej,
pianki polietylenowej wełny mineralnej itp. Nierówności
podłoża od 2 do 20 mm wyrównujemy samopoziomującą
masą wyrównującą Rigiplan. Nierówności powyżej 20 mm
niwelujemy stosując keramzytową posypkę.
2) Układanie elementów jastrychowych
Przed rozpoczęciem układania elementów jastrychowych
ze względów akustycznych i dla zachowania pływalności
podkładu zaleca się stosowanie brzegowych pasów
izolacyjnych (z wełny lub pianki). Powierzchnie
z surowego betonu wykładamy folia polietylenową
gr. 0,2 mm, układając ją z ok. 10 cm zakładką. Elementy
jastrychowe Rigidur układamy zaczynając od tylnego
lewego narożnika pomieszczenia. Wystające felce przy
styku ze ścianą należy obciąć. Klej do jastrychu nanosimy
Saint-Gobain Construction Products Polska Sp. z o.o.
Biuro Rigips w Warszawie
ul. Cybernetyki 21
02-677 Warszawa
Tel. +48 22 457 14 57 lub 8
Fax +48 22 457 14 55
Biuro Informacji Technicznej Rigips 0 801 328 788
www.rigips.pl
2 pasmami, układamy i dociskamy kolejny element. Spoiny
muszą być szczelne. Należy unikać umieszczania spoin
w sąsiedztwie drzwi. Ułożone elementy jastrychowe
mocujemy za pomocą wkrętów Rigidur lub zszywek.
Powierzchnie na stykach płyt i punktów mocowania
szpachlujemy masa szpachlową Rigidur. Po jastrychu
można chodzić po stwardnieniu kleju.
Do montażu instalacji ogrzewania podłogowego zaleca
się stosowanie płyt Rigidur E25. Zastosowany system
ogrzewania podłogowego musi być dostosowany do pracy
z suchym jastrychem. Temperatura instalacji systemu
podłogowego nie może przekraczać 50ºC.
Ważne informacje
Aprobata Techniczna: ITB AT-15-4665/2000
Atest Higieniczny: HK/B/0543/08/2009
Dane zawarte w niniejszej ulotce stanowią wyłącznie opis produktu.
Są to ogólne wskazówki oparte na naszej wiedzy i doświadczeniach
i nie odnoszą się do konkretnych zastosowań. Stale ulepszając i rozwijając
oferowane przez naszą firmę produkty, zastrzegamy sobie prawo do zmiany
parametrów bez uprzedniego informowania. Prezentowane dane
nie mogą stanowić podstawy do jakichkolwiek roszczeń.
W razie potrzeby prosimy zwrócić się do Działu Technicznego Rigips.
