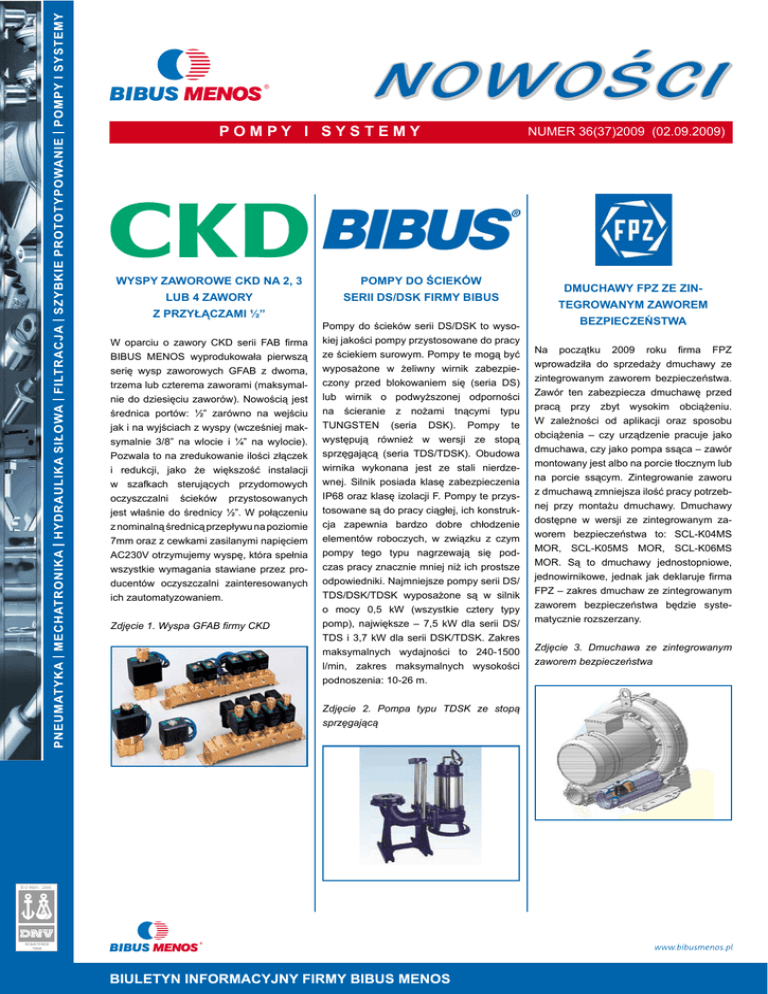

P O M P Y I S Y S T E M Y

POMPY I SYSTEMY
WYSPY ZAWOROWE CKD NA 2, 3
POMPY DO ŚCIEKÓW
LUB 4 ZAWORY
SERII DS/DSK FIRMY BIBUS
Z PRZYŁĄCZAMI ½”
W oparciu o zawory CKD serii FAB firma
BIBUS MENOS wyprodukowała pierwszą
serię wysp zaworowych GFAB z dwoma,
trzema lub czterema zaworami (maksymalnie do dziesięciu zaworów). Nowością jest
średnica portów: ½” zarówno na wejściu
jak i na wyjściach z wyspy (wcześniej maksymalnie 3/8” na wlocie i ¼” na wylocie).
Pozwala to na zredukowanie ilości złączek
i redukcji, jako że większość instalacji
w szafkach sterujących przydomowych
oczyszczalni ścieków przystosowanych
jest właśnie do średnicy ½”. W połączeniu
z nominalną średnicą przepływu na poziomie
7mm oraz z cewkami zasilanymi napięciem
AC230V otrzymujemy wyspę, która spełnia
wszystkie wymagania stawiane przez producentów oczyszczalni zainteresowanych
ich zautomatyzowaniem.
Zdjęcie 1. Wyspa GFAB firmy CKD
Pompy do ścieków serii DS/DSK to wysokiej jakości pompy przystosowane do pracy
ze ściekiem surowym. Pompy te mogą być
wyposażone w żeliwny wirnik zabezpieczony przed blokowaniem się (seria DS)
lub wirnik o podwyższonej odporności
na ścieranie z nożami tnącymi typu
TUNGSTEN (seria DSK). Pompy te
występują również w wersji ze stopą
sprzęgającą (seria TDS/TDSK). Obudowa
wirnika wykonana jest ze stali nierdzewnej. Silnik posiada klasę zabezpieczenia
IP68 oraz klasę izolacji F. Pompy te przystosowane są do pracy ciągłej, ich konstrukcja zapewnia bardzo dobre chłodzenie
elementów roboczych, w związku z czym
pompy tego typu nagrzewają się podczas pracy znacznie mniej niż ich prostsze
odpowiedniki. Najmniejsze pompy serii DS/
TDS/DSK/TDSK wyposażone są w silnik
o mocy 0,5 kW (wszystkie cztery typy
pomp), największe – 7,5 kW dla serii DS/
TDS i 3,7 kW dla serii DSK/TDSK. Zakres
maksymalnych wydajności to 240-1500
l/min, zakres maksymalnych wysokości
podnoszenia: 10-26 m.
Zdjęcie 2. Pompa typu TDSK ze stopą
sprzęgającą
NUMER 36(37)2009 (02.09.2009)
DMUCHAWY FPZ ZE ZINTEGROWANYM ZAWOREM
BEZPIECZEŃSTWA
Na początku 2009 roku firma FPZ
wprowadziła do sprzedaży dmuchawy ze
zintegrowanym zaworem bezpieczeństwa.
Zawór ten zabezpiecza dmuchawę przed
pracą przy zbyt wysokim obciążeniu.
W zależności od aplikacji oraz sposobu
obciążenia – czy urządzenie pracuje jako
dmuchawa, czy jako pompa ssąca – zawór
montowany jest albo na porcie tłocznym lub
na porcie ssącym. Zintegrowanie zaworu
z dmuchawą zmniejsza ilość pracy potrzebnej przy montażu dmuchawy. Dmuchawy
dostępne w wersji ze zintegrowanym zaworem bezpieczeństwa to: SCL-K04MS
MOR, SCL-K05MS MOR, SCL-K06MS
MOR. Są to dmuchawy jednostopniowe,
jednowirnikowe, jednak jak deklaruje firma
FPZ – zakres dmuchaw ze zintegrowanym
zaworem bezpieczeństwa będzie systematycznie rozszerzany.
Zdjęcie 3. Dmuchawa ze zintegrowanym
zaworem bezpieczeństwa
Zastosowania:
• prasy filtracyjne,
• dla instalacji o wysokim stopniu podnoszenia
medium,
POMPA MEMBRANOWA 2:1 O MAX.
CIŚNIENIU PRACY 12 BAR
Firma
Yamada
zaprojektowała
pompę
o przełożeniu ciśnienia 2:1 z przeznaczeniem
• dla mediów o wysokiej lepkości,
• dostepnę w pełnym zakresie przepływów
i przyłączy CLAMP od ¾” do 4”,
• zdolne do pracy na sucho,
• przenośne,
• regulowany przepływ medium.
• dla mediów z miękkimi cząstkami stałymi.
Zastosowania:
POMPY MEMBRANOWE YAMADA
ZGODNE Z CERTYFIKATEM FDA
• przemysł farmaceutyczny,
• przemysł winiarski i browarniczy,
• przemysł kosmetyczny,
do aplikacji, w których standardowe ciśnienie
Pompy membranowe Yamada zgodne z cer-
pracy 7 BAR było niewystarczające.
tyfikatem FDA zostały zaprojektowane spec-
Wydajność medium jest wówczas w połowie
jalnie do transportu żywności, środków far-
mniejsza w stosunku do standardowej pompy
maceutycznych i kosmetyków czyli mediów
membranowej danej wielkości, przez co po
nie posiadających dodatkowych wymagań
stronie tłoczącej możemy uzyskać ciśnienie
w procesie technologicznym.
• przemysł spożywczy.
maksymalne 12 Bar.
Przełożenie
ciśnienia
2:1
jest
osiągane
w pompie przez wykorzystanie w pompie
obu powierzchni membran, co pozwala na
dwukrotne jego zwiększenie na wyjściu.
Zalety:
• bez dodatkowego układu bypass,
• bez wymogu wymiany zaworów,
• bez dodatkowego układu sterowania,
• bardzo dobra zdolność podtrzymywania
ciśnienia,
• dostępne w wersji od 3/4” DN20 do 3”
DN80,
• możliwość wykonania części stykającej się z
medium: Stal Nierdzewna 316 i Aluminium,
• membrany : EPDM, Neoprene, Buna NBR,
Viton®, Santoprene® i Hytrel®, PTFE
Teflon,
• wydajność od 1 to 400 l/min,
• max. ciśnienie po stronie tłoczącej 12 Bar,
• max. cząstki stałe w medium do 10 mm.
Zalety:
• wykonanie korpusu ze stali nierdzewniej
polerowanej SS316,
• materiały pomp zgodne z certyfikatem FDA,
• przyłącza sanitarne typu CLAMP,
• dystrybutor powietrza pokryty warstwą
epoksydową,
• szeroki zakres zastosowań dla mediów
