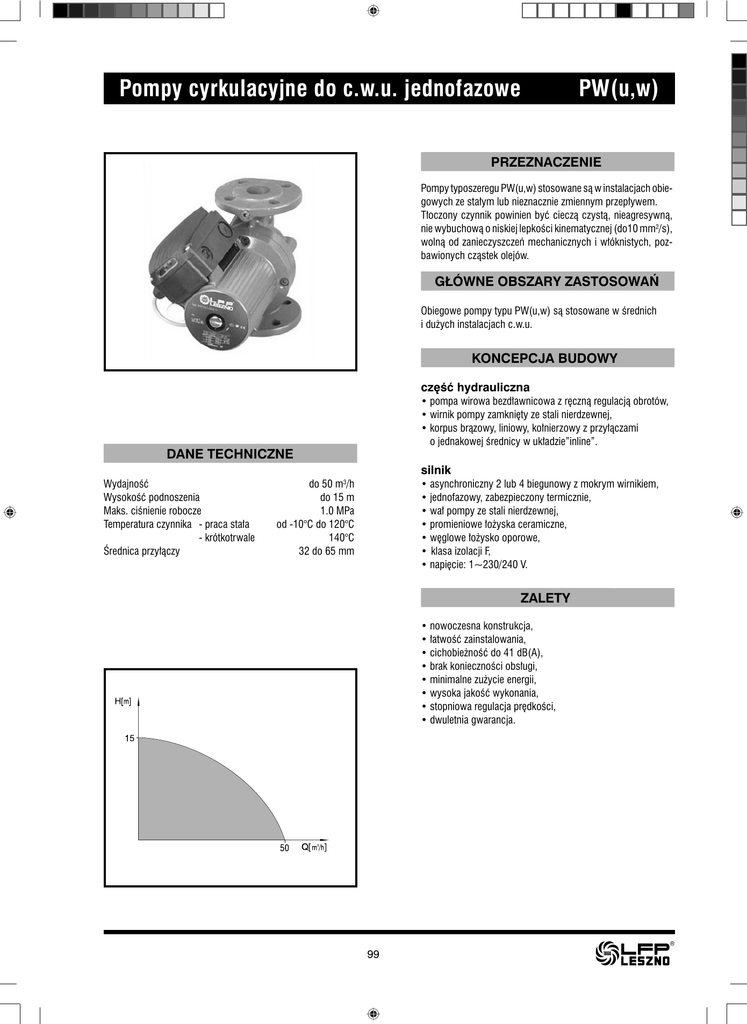

Pompy cyrkulacyjne do c.w.u. jednofazowe
PW(u,w)
PRZEZNACZENIE
Pompy typoszeregu PW(u,w) stosowane są w instalacjach obiegowych ze stałym lub nieznacznie zmiennym przepływem.
Tłoczony czynnik powinien być cieczą czystą, nieagresywną,
nie wybuchową o niskiej lepkości kinematycznej (do10 mm2/s),
wolną od zanieczyszczeń mechanicznych i włóknistych, pozbawionych cząstek olejów.
GŁÓWNE OBSZARY ZASTOSOWAŃ
Obiegowe pompy typu PW(u,w) są stosowane w średnich
i dużych instalacjach c.w.u.
KONCEPCJA BUDOWY
część hydrauliczna
• pompa wirowa bezdławnicowa z ręczną regulacją obrotów,
• wirnik pompy zamknięty ze stali nierdzewnej,
• korpus brązowy, liniowy, kołnierzowy z przyłączami
o jednakowej średnicy w układzie”inline”.
DANE TECHNICZNE
silnik
Wydajność
Wysokość podnoszenia
Maks. ciśnienie robocze
Temperatura czynnika - praca stała
- krótkotrwale
Średnica przyłączy
• asynchroniczny 2 lub 4 biegunowy z mokrym wirnikiem,
• jednofazowy, zabezpieczony termicznie,
• wał pompy ze stali nierdzewnej,
• promieniowe łożyska ceramiczne,
• węglowe łożysko oporowe,
• klasa izolacji F,
• napięcie: 1~230/240 V.
do 50 m3/h
do 15 m
1.0 MPa
od -10°C do 120°C
140°C
32 do 65 mm
ZALETY
• nowoczesna konstrukcja,
• łatwość zainstalowania,
• cichobieżność do 41 dB(A),
• brak konieczności obsługi,
• minimalne zużycie energii,
• wysoka jakość wykonania,
• stopniowa regulacja prędkości,
• dwuletnia gwarancja.
99
PW(u,w)
Pompy cyrkulacyjne do c.w.u. jednofazowe
KLUCZ OZNACZEŃ
65
PW
u
120 A/B
Średnica króćców przyłączeniowych
Oznaczenie typoszeregu
u-silnik jednofazowy 2-biegunowy
w-silnik jednofazowy 4-biegunowy
Wysokość podnoszenia H=12 m
A/B - Uniwersalny korpus kołnierzowy 0,6 i 1,0 MPa
MINIMALNA WYSOKOŚĆ NAPŁYWU
Lp.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
Nazwa części
Skrzynka zaciskowa
Stojan silnika
Wirnik silnika
Łożysko oporowe
Wał pompy
Korek odpowietrzający
Uszczelka O-ring
Tuleja wirnika silnika
Tarcza łożyskowa
Obudowa silnika
Pierścień labiryntu
Wirnik pompy
Uszczelka O-ring
Korpus pompy
Materiał
Minimalna wysokość napływu przy temperaturze 65°C wynosi
2m.
kompozyt
TEMPERATURA
stal nierdzewna
węgiel
stal nierdzewna
stal nierdzewna
guma
stal nierdzewna
stal nierdzewna
aluminium
stal nierdzewna
stal nierdzewna
guma
brąz
Temperatura otoczenia podczas pracy pompy powinna się
mieścić w zakresie od 0°C do 40°C. Natomiast temperatura
tłoczonego czynnika powinna się mieścić w zakresie do 120°C,
lecz należy dążyć do utrzymania temperatury poniżej 65°C
w celu uniknięcia wytrącania się kamienia wapiennego.
POZYCJE MONTAŻOWE
ZAKRES DOSTAWY
Pompa kompletna z instrukcją obsługi i gwarancją.
100
Pompy cyrkulacyjne do c.w.u. jednofazowe
PW(u,w)
CHARAKTERYSTYKI POMP
WYMIARY MONTAŻOWE
Schemat podłączeń elektrycznych
DANE ELEKTRYCZNE
101
PW(u,w)
Pompy cyrkulacyjne do c.w.u. jednofazowe
CHARAKTERYSTYKI POMP
WYMIARY MONTAŻOWE
DN 32
Schemat podłączeń elektrycznych
DANE ELEKTRYCZNE
102
DN 40
Pompy cyrkulacyjne do c.w.u. jednofazowe
PW(u,w)
CHARAKTERYSTYKI POMP
WYMIARY MONTAŻOWE
Schemat podłączeń elektrycznych
DANE ELEKTRYCZNE
103
PW(u,w)
Pompy cyrkulacyjne do c.w.u. jednofazowe
CHARAKTERYSTYKI POMP
WYMIARY MONTAŻOWE
DN 40
Schemat podłączeń elektrycznych
DANE ELEKTRYCZNE
104
DN 50
Pompy cyrkulacyjne do c.w.u. jednofazowe
PW(u,w)
CHARAKTERYSTYKI POMP
WYMIARY MONTAŻOWE
Schemat podłączeń elektrycznych
DANE ELEKTRYCZNE
105
PW(u,w)
Pompy cyrkulacyjne do c.w.u. jednofazowe
CHARAKTERYSTYKI POMP
WYMIARY MONTAŻOWE
DN 50
Schemat podłączeń elektrycznych
DANE ELEKTRYCZNE
106
DN 65
Pompy cyrkulacyjne do c.w.u. jednofazowe
PW(u,w)
CHARAKTERYSTYKI POMP
WYMIARY MONTAŻOWE
Schemat podłączeń elektrycznych
DANE ELEKTRYCZNE
