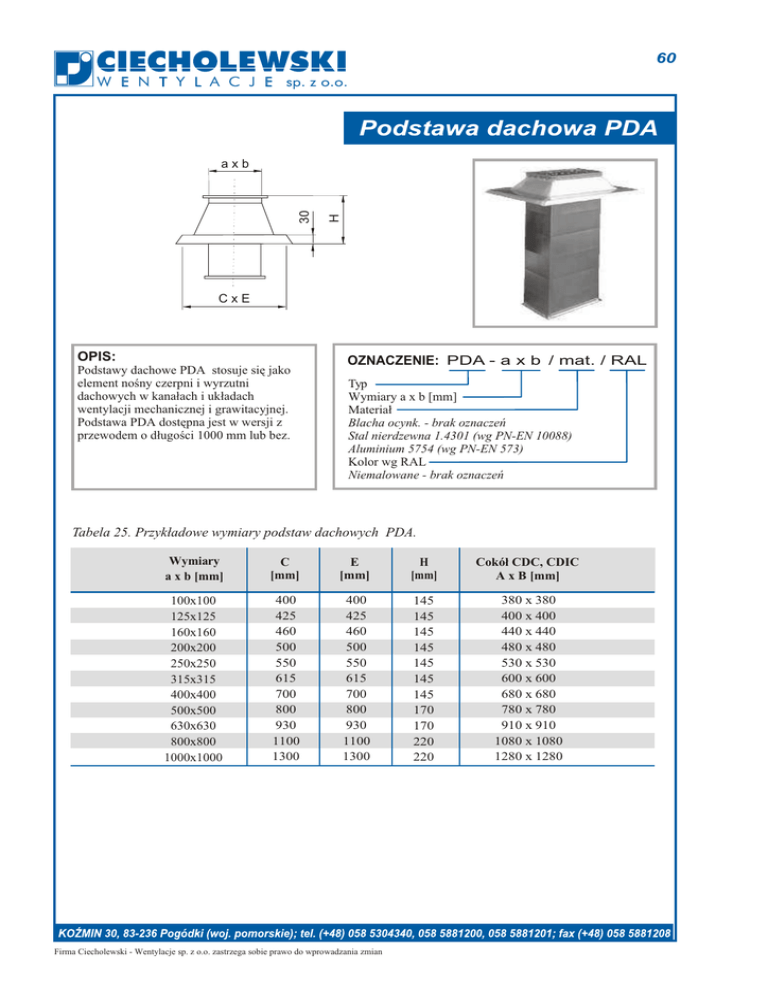

Podstawa dachowa PDA

60
W E N T Y L A C J E sp. z o.o.
Podstawa dachowa PDA
H
30
axb
CxE
OPIS:
Podstawy dachowe PDA stosuje siê jako
element noœny czerpni i wyrzutni
dachowych w kana³ach i uk³adach
wentylacji mechanicznej i grawitacyjnej.
Podstawa PDA dostêpna jest w wersji z
przewodem o d³ugoœci 1000 mm lub bez.
OZNACZENIE: PDA - a x b / mat. / RAL
Typ
Wymiary a x b [mm]
Materia³
Blacha ocynk. - brak oznaczeñ
Stal nierdzewna 1.4301 (wg PN-EN 10088)
Aluminium 5754 (wg PN-EN 573)
Kolor wg RAL
Niemalowane - brak oznaczeñ
Tabela 25. Przyk³adowe wymiary podstaw dachowych PDA.
Wymiary
a x b [mm]
C
[mm]
E
[mm]
H
[mm]
Cokó³ CDC, CDIC
A x B [mm]
100x100
125x125
160x160
200x200
250x250
315x315
400x400
500x500
630x630
800x800
1000x1000
400
425
460
500
550
615
700
800
930
1100
1300
400
425
460
500
550
615
700
800
930
1100
1300
145
145
145
145
145
145
145
170
170
220
220
380 x 380
400 x 400
440 x 440
480 x 480
530 x 530
600 x 600
680 x 680
780 x 780
910 x 910
1080 x 1080
1280 x 1280
Firma Ciecholewski - Wentylacje sp. z o.o. zastrzega sobie prawo do wprowadzania zmian
61
H
W E N T Y L A C J E sp. z o.o.
Cokó³ dachowy CDC / CDIC
50
α
B
CxD
A
OPIS:
Cokó³ dachowy CDC/CDIC jest
wykonywany w wersji z izolacj¹ lub
bez. Mo¿e byæ montowany z
podstawami dachowymi typu B.
Zastosowana izolacja z we³ny
mineralnej ma charakter dŸwiêko i
ciep³ochronny.
OZNACZENIE: CDC - A x B / α / mat. / RAL
Typ
CDC - cokó³ dachowy
CDIC - cokó³ dach. izolowany
Wymiary [mm]
K¹t nachylenia [°]
Materia³
Blacha ocynk. - brak oznaczeñ
Stal nierdzewna 1.4301 (wg PN-EN 10088)
Aluminium 5754 (wg PN-EN 573)
Kolor wg. RAL
Niemalowane - brak oznaczeñ
Tabela 26. Przyk³adowe wymiary coko³ów dachowych CDC / CDIC.
Wymiary
AxB
[mm]
Wymiary
CxD
[mm]
Wymiar
H
[mm]
Wymiary PDA
axb
[mm]
380 x 380
400 x 400
440 x 440
480 x 480
530 x 530
600 x 600
680 x 680
780 x 780
910 x 910
1080 x 1080
1280 x 1280
580 x 580
600 x 600
640 x 640
680 x 680
730 x 730
800 x 800
880 x 880
980 x 980
1010 x 1010
1280 x 1280
1480 x 1480
500
500
500
500
500
500
500
500
500
500
500
100x100
125x125
160x160
200x200
250x250
315x315
400x400
500x500
630x630
800x800
1000x1000
Firma Ciecholewski - Wentylacje sp. z o.o. zastrzega sobie prawo do wprowadzania zmian
62
W E N T Y L A C J E sp. z o.o.
Cokó³ dachowy t³umi¹cy CDTC
H
A
50
α
B
OPIS:
Coko³y dachowe CDTC stosowane s¹ w
celu t³umienia dŸwiêku w kana³ach
wentylacyjnych wyci¹gowych.
Wspó³pracuj¹ z wentylatorami
dachowymi ró¿nego typu. Mog¹ byæ
montowane z podstawami dachowymi
typu B I, bezpoœrednio z wentylatorami
lub wywietrzakami. Œcianki oraz
kulisy t³umi¹ce wy³o¿one s¹ materia³em
dŸwiêkoch³onnym.
OZNACZENIE: CDTC -
A / α / mat. / RAL
Typ
Wymiar A [mm]
K¹t nachylenia [°]
Materia³
Blacha ocynk. - brak oznaczeñ
Stal nierdzewna 1.4301 (wg PN-EN 10088)
Aluminium 5754 (wg PN-EN 573)
Kolor wg. RAL
Niemalowane - brak oznaczeñ
Tabela 27. Wymiary coko³ów dachowych CDTC.
Wymiar
A
[mm]
Wymiar
B
[mm]
Wymiar
H
[mm]
Liczba
wk³adów o
gruboœci 100 mm
380
425
440
480
530
600
680
780
910
1080
1280
580
625
640
680
730
800
880
980
1110
1280
1480
500
500
500
500
500
500
500
500
500
500
500
1
1
1
1
2
2
2
3
3
4
4
