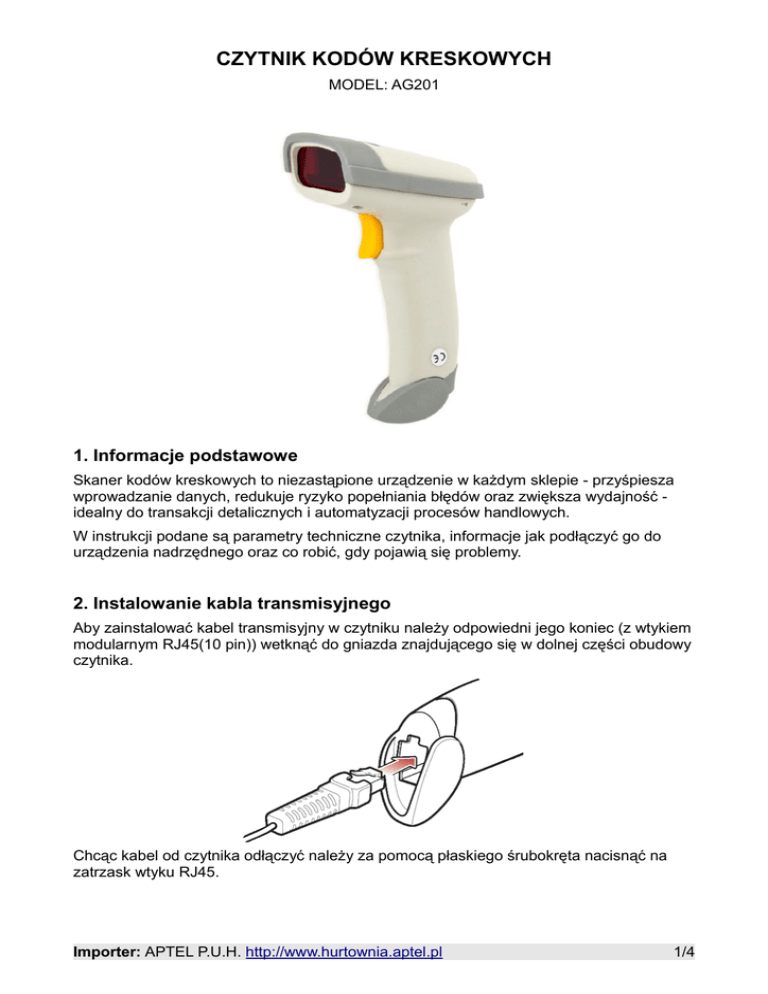

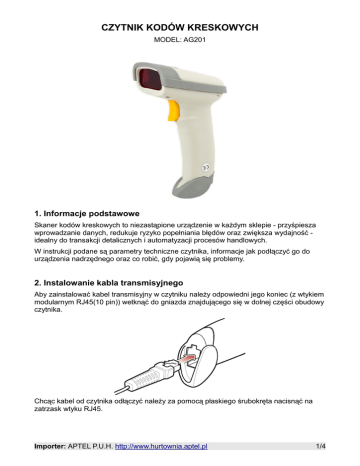

CZYTNIK KODÓW KRESKOWYCH
MODEL: AG201
1. Informacje podstawowe
Skaner kodów kreskowych to niezastąpione urządzenie w każdym sklepie - przyśpiesza
wprowadzanie danych, redukuje ryzyko popełniania błędów oraz zwiększa wydajność idealny do transakcji detalicznych i automatyzacji procesów handlowych.
W instrukcji podane są parametry techniczne czytnika, informacje jak podłączyć go do
urządzenia nadrzędnego oraz co robić, gdy pojawią się problemy.
2. Instalowanie kabla transmisyjnego
Aby zainstalować kabel transmisyjny w czytniku należy odpowiedni jego koniec (z wtykiem
modularnym RJ45(10 pin)) wetknąć do gniazda znajdującego się w dolnej części obudowy
czytnika.
Chcąc kabel od czytnika odłączyć należy za pomocą płaskiego śrubokręta nacisnąć na
zatrzask wtyku RJ45.
Importer: APTEL P.U.H. http://www.hurtownia.aptel.pl
1/4
UWAGA: Podłączanie/odłączanie kabla od czytnika można wykonywać jedynie wtedy, gdy
zasilanie czytnika jest wyłączone i nie jest on podłączony do urządzenia nadrzędnego
(komputera, kasy, itp.)
3. Podłączanie czytnika do komputera (interfejs USB)
Aby czytnik wspołpracował prawidłowo z komputerem PC (interfejs USB-HID) należy
podłączyć go kablem USB do komputera. W systemach Windows 98SE i nowszych nie są
potrzebne żadnego dodatkowe sterowniki do urządzenia.
Poprawność czytania kodów przez czytnik można w łatwy sposób sprawdzić otwierając
program "Notatnik" lub inny edytor tekstu i skanując kod z dowolnego produktu.
Zdekodowany kod kreskowy pojawi się w oknie edytora tekstu.
4. Podłączanie czytnika do kasy fiskalnej
Aby czytnik działał prawidłowo z kasą fiskalną, należy w większości przypadkow użyć
specjalnej przejściowki oraz odpowiednio go skonfigurować. Zmian w konfiguracji czytnika
dokonuje się odczytując z instrukcji programowania (patrz wersja angielska instrukcji)
odpowiednie kody kreskowe. Schemat wykonania odpowiedniej przejściówki można
znależć w wersji angielskiej instrukcji obsługi urządzenia.
UWAGA: Do zasilania czytnika połączonego z kasą fiskalną interfejsem COM (RS232)
konieczne będzie użycie dodatkowego zasilacza.
Importer: APTEL P.U.H. http://www.hurtownia.aptel.pl
2/4
5. Użytkowanie czytnika
Aby czytnik sprawnie odczytywał kody kreskowe należy odpowiednio się nim posługiwać:
1. Wiązki skanującej czytnika nie należy kierować prostopadle na kod kreskowy, lecz z
pewnym odchyleniem od kąta prostego (4 - 65°).
2. Linia skanująca musi obejmować całą szerokość skanowanego kodu kreskowego.
Czytnik dokonuje odczytu automatycznie (w trybie wyzwalania ręcznego należy nacisnąć
przycisk). Diodą umieszczoną na obudowie oraz sygnałem dżwiękowym czytnik zgłasza
dokonanie prawidłowego odczytu. Tryb działania czytnika można ustawić korzystając z
kodów programujących (patrz wer. ang. instrukcji)
6. Ogólne zasady konfigurowania czytnika
Czytnik jest konfigurowany poprzez odczyt sterujących kodów kreskowych umieszczonych
w wersji angielskiej instrukcji. Zmiany dokonane podczas konfiguracji zapamiętywane są w
nie ulotnej pamięci EEPROM i są zachowywane nawet po wyłączeniu zasilania czytnika.
Cofnięcie wprowadzonych zmian jest możliwe poprzez ponowne skonfigurowanie
poszczególnych opcji. Wszelkie kody programujące nie są transmitowane do terminala.
7. Rozwiązywanie problemów
Jeśli pojawią się problemy z pracą czytnika, należy, w pierwszej kolejności, probować je
rozwiązać samodzielnie korzystając z ponizszej tabeli.
Importer: APTEL P.U.H. http://www.hurtownia.aptel.pl
3/4
8. Specyfikacja
•
•
•
•
•
Dołączony interfejs: USB (Zasilanie: z portu USB )
Rodzaj czytnika: ręczny, laserowy, jednoliniowy
Wymiary: około 17cm x 9,5cm x 7,5cm
Wymagania: komputer PC ze złączem USB
Kolor: szary lub grafitowy
9. Uwagi i środki ostrożności
•
•
•
•
Przechowuj urządzenie z dala od źródła wilgoci, w suchym i wolnym od
zanieczyszczeń miejscu.
Czyść urządzenie za pomocą suchej, delikatnej szmatki.
Nie otwierać urządzenia, gdyż spowoduje to utratę gwarancji.
Nie narażaj urządzenia na ekstremalnie niskie i wysokie temperatury.
