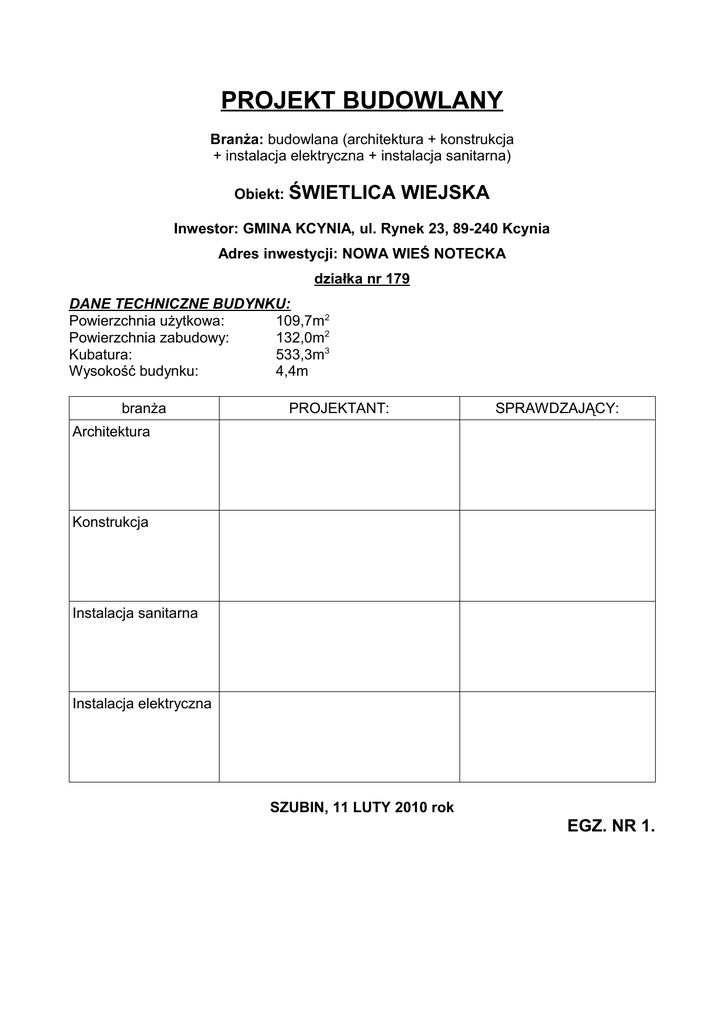

PROJEKT BUDOWLANY
Branża: budowlana (architektura + konstrukcja
+ instalacja elektryczna + instalacja sanitarna)
Obiekt: ŚWIETLICA
WIEJSKA
Inwestor: GMINA KCYNIA, ul. Rynek 23, 89-240 Kcynia
Adres inwestycji: NOWA WIEŚ NOTECKA
działka nr 179
DANE TECHNICZNE BUDYNKU:
Powierzchnia użytkowa:
109,7m2
Powierzchnia zabudowy:
132,0m2
Kubatura:
533,3m3
Wysokość budynku:
4,4m
branża
PROJEKTANT:
SPRAWDZAJĄCY:
Architektura
Konstrukcja
Instalacja sanitarna
Instalacja elektryczna
SZUBIN, 11 LUTY 2010 rok
EGZ. NR 1.
Szubin, dn. 11.02.2010r.
OŚWIADCZENIE
Zgodnie z art. 20 ustawy z dnia 7 lipca 1994 prawo budowlane z późn.
zmianami, oświadczam, że projekt budowlany na zmianę sposobu użytkowania budynku
hydroforni na świetlicę wiejską na terenie działki nr 179, został opracowany zgodnie z
obowiązującymi warunkami technicznymi i innymi przepisami budowlanymi.
branża
Architektura
Konstrukcja
Instalacja sanitarna
Instalacja elektryczna
PROJEKTANT:
SPRAWDZAJĄCY:
EKSPERTYZA TECHNICZNA
ISTNIEJĄCEGO BUDYNKU HYDROFORNI
– zlokalizowanego w miejscowości Nowa Wieś Notecka,
działka nr 179
1. Inwestor:
Gmina Kcynia z siedzibą w Kcyni, ul. Rynek 23, 89 – 240 Kcynia;
Adres budowy: miejscowość Nowa Wieś Notecka, działka nr 179
2. Cel ekspertyzy
Ekspertyzę techniczną opracowano w celu określenia stanu obiektu
istniejącego – budynku hydroforni, stwierdzającego jego stan bezpieczeństwa
i przydatności do użytkowania, uwzględniającą oddziaływania wywołane zmianą sposobu
użytkowania na świetlicę wiejską.
3. Opis stanu istniejącego
Istniejący budynek hydroforni, parterowy, bez podpiwniczenia, aktualnie
nieużytkowany składa się z następujących pomieszczeń o powierzchniach (m2):
LP. NAZWA POMIESZCZENIA POWIERZCHNIA [m2]
1 SALA GŁÓWNA
88,5
2 KOMUNIKACJA
4,1
3 KUCHNIA
7,1
4 POMIESZCZENIE
9
5 W.C.
1,1
RAZEM:
109,8
Fundamenty: betonowe. Fundamenty bez zastrzeżeń, bez pęknięć, stan dobry
Ściany zewnętrzne: grubości 42cm z pustaków z gazobetonu gr. 24cm + cegła wapienno
piaskowa, ściany wewnętrzne grub. 12cm,
Konstrukcja: w budynku znajdują się dwa słupy stalowe o średnicy Ø40cm, na słupach
oparte są 2 dwuteowniki o wysokości 30cm – biegną wzdłuż dłuższych ścian
zewnętrznych budynku. Stropodach wykonany jest z płyt prefabrykowanych wspartych na
dłuższych ścianach zewnętrznych i dwuteowniku opartym na słupach.
Płyty ułożone ze spadkiem 40 pokryte są papą termozgrzewalną.
Tynki: wewnętrzne i zewnętrzne gładkie rodz. II i III na zaprawie wapiennej i cementowo wapiennej
Ogrzewanie: w budynku aktualnie nie ma instalacji ogrzewania, w budynku znajduje się
jeden komin z możliwością wykonania wentylacji pomieszczeń. Oświetlenie elektryczne
pod tynkiem – do wymiany.
Otwory okienne i drzwiowe typowe, częściowo PCV częściowo drewniane – do wymiany,
podłogi – posadzki.
Do budynku wykonano przyłącz wody i prądu, z budynku również istnieje odprowadzenie
kanalizacji sanitarnej.
Na podstawie dokonanego przeglądu technicznego stwierdzono, że budynek znajduje się
w bardzo dobrym stanie technicznym i można z powodzeniem zmienić jego sposób
użytkowana na świetlicę wiejską.
Na załączonych rysunkach przedstawiono:
- rzut przyziemia – inwentaryzacja,
- widoki elewacji.
4. Wnioski
Na podstawie przeprowadzonych oględzin, pomiarów, badań, sprawdzających obliczeń
statycznych i analizy technicznej, mając na uwadze bezpieczeństwo obiektu i jego
użytkowników stwierdzam, co następuje:
4.1. Przedmiotowy obiekt jest wzniesiony zgodnie ze sztuką budowlaną i warunkami
technicznymi wykonywania robót.
4.2. Jakość wbudowywanych materiałów nie budzi zastrzeżeń – jest dobra.
4.3. Jakość wykonywanych robót budowlanych – dobra.
4.4. Stan bezpieczeństwa konstrukcji – jest dobry.
4.5. Zmiana sposobu użytkowania z hydroforni na świetlicę wiejską nie wpłynie ujemnie na
przydatność do użytkowania obiektu.
PROJEKTANT:
SPRAWDZAJĄCY:
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
Informację dotyczącą bezpieczeństwa i ochrony zdrowia sporządzono zgodnie
z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. „w sprawie informacji
dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony
zdrowia”.
CZĘŚĆ TYTUŁOWA
Nazwa obiektu budowlanego: „Świetlica Wiejska”
Adres obiektu budowlanego: Nowa Wieś Notecka, gm. Kcynia, działka nr 179
Nazwa inwestora: Gmina Kcynia
Adres inwestora: 89 – 240 Kcynia, ul. Rynek 23
Imię i nazwisko oraz adres projektanta, sporządzającego informację:
mgr Andrzej Teska, Szubin
CZĘŚĆ OPISOWA
1. Zakres robot dla całego zamierzenia budowlanego oraz kolejność realizacji
poszczególnych obiektów.
a) roboty przygotowawcze – zabezpieczenie placu budowy
b) roboty ziemne – wykopy pod fundamenty
c) roboty rozbiórkowe w budynku – burzenie ścianek działowych
d) roboty murarskie – wykonanie ścian działowych w budynku
e) roboty ciesielskie i dekarskie – wykonanie obróbek blacharskich komina, murków
ogniowych, rynny i rury spustowe
f) roboty stolarskie – montaż stolarki drzwiowej i okiennej
g) roboty instalacyjne – wykonanie instalacji sanitarnej i elektrycznej
h) roboty murarskie – wykonanie posadzek, tynków itp.
i) roboty malarskie – malowanie ścian i sufitów
j) roboty betonowe - montaż elementów małej architektury
2. Wykaz istniejących obiektów budowlanych.
Na działce nr 179 w obrębie Nowa Wieś Notecka znajduje się budynek którego sposób
użytkowania projektuje się zmienić oraz cztery zbiorniki na ścieki sanitarne a także
przyłącz energii elektrycznej i przyłącz wody do budynku.
3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać
zagrożenie bezpieczeństwa i zdrowia ludzi.
Na działce nr 179 nie występują takie elementy, które mogą stwarzać zagrożenie
bezpieczeństwa i zdrowia ludzi.
4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji
robot budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich
wystąpienia.
Podczas realizacji robot budowlanych mogą wystąpić takie zagrożenia jak:
a) osunięcie się ściany wykopu przy robotach ziemnych
b) uszkodzenie części ciała podczas przebywania w zasięgu pracy maszyn
c) uszkodzenie części ciała w przypadku braku lub niewłaściwego zejścia do wykopu
d) upadek z wysokości poniżej 5m – podczas pracy na rusztowaniach, drabinach,
pomostach, ruchomych, podestach roboczych, masztach, kominach, konstrukcjach
budowlanych bez stropów. Prace na wysokości należą do grupy robót szczególnie
niebezpiecznych i dlatego przy tych robotach muszą być zachowane szczególne środki
ostrożności
e) uderzenie części ciała przedmiotem spadającym z wyższych kondygnacji i rusztowania
f) możliwość urazów związanych z niewłaściwym składowaniem elementów lub materiałów
budowlanych lub ich niewłaściwym przemieszczaniem
g) porażenie prądem podczas używania elektronarzędzi
h) możliwość urazów ciała w przypadku braku odzieży ochronnej
i) porażenia błon śluzowych, gałek ocznych pyłem lub inną substancją pylną podczas
robot rozbiórkowych
j) zatrucia organizmu, oparzenia podczas robot impregnacyjnych i odgrzybieniowych
5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do
realizacji robot szczególnie niebezpiecznych.
Wykonawca przed przystąpieniem do wykonywania robot budowlanych jest zobowiązany
opracować instrukcje bezpiecznego ich wykonywania i zaznajomić z nią pracowników w
zakresie wykonywanych przez nich robot.
Pracownicy zatrudnieni na placu budowy powinni być wyposażeni w odpowiedni dla danej
pracy sprzęt ochronny osobisty lub zbiorowy oraz powinni być wyposażeni w odzież
ochronną według obowiązujących tabel i norm zakładowych. Pracownicy są zobowiązani
do stosowania ich zgodnie z przeznaczeniem.
Dla pracowników powinny być zorganizowane szkolenia BHP. Podczas szkolenia bhp
należy zapoznać pracowników z ryzykiem zawodowym związanym z wykonywaną pracą
na poszczególnych stanowiskach pracy oraz sposobem stosowania podczas pracy
środków ochrony osobistej, zabezpieczających przed skutkami występujących zagrożeń.
6.
Wskazanie
środków
technicznych
i
organizacyjnych,
zapobiegających
niebezpieczeństwom wynikającym z wykonywania robot budowlanych w strefach
szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających
bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru,
awarii i innych zagrożeń.
a) roboty ziemne
· wykonywanie robot ziemnych należy prowadzić na podstawie planu organizacji robot
określających kolejność i metody wykonania, przed rozpoczęciem robot należy dokonać
inwentaryzacji urządzeń podziemnych w celu ustalenia ewentualnych kolizji i zagrożeń,
· w razie natrafienia na jakiekolwiek niezinwentaryzowane przewody lub urządzenia
podziemne należy natychmiast przerwać prace i zawiadomić o tym kierownictwo budowy
· przy wykonywaniu wykopu sprzętem zmechanizowanym, pracownicy powinni znajdować
się w bezpiecznej odległości od niego
· ściany wykopu należy zabezpieczyć zgodnie z opracowanym planem wykonania robot
ziemnych (skarpowanie, szalunki itp.)
· krawędzie wykopów należy oznaczyć i zabezpieczyć przed osobami postronnymi
zgodnie z obowiązującymi przepisami
· jeżeli teren, na którym prowadzone są roboty ziemne, nie może być ogrodzony,
wykonawca robot powinien zapewnić stały dozór
· ruch środków transportowych obok wykopów powinien odbywać się poza granicą
naturalnego klina odłamu gruntu,
b) prace na wysokości
przy pracach na rusztowaniach i podwyższeniach należy zapewnić:
· stabilność rusztowań i pomostów o odpowiedniej wytrzymałości z zabezpieczeniem ich
przed nieprzewidywalną zmianą położenia,
· powierzchnia pomostów powinna być wystarczająca dla pracowników, narzędzi i
niezbędnego materiału,
· zapewnić bezpieczeństwo przy komunikacji pionowej i dojścia do stanowiska pracy,
· przed rozpoczęciem użytkowania rusztowania należy dokonać odbioru technicznego,
· montaż rusztowań należy wykonać w oparciu o obowiązujące w tym zakresie przepisy i
dokumentację techniczno - ruchową danego typu rusztowania
· montaż rusztowań może dokonać osoba przeszkolona w tym zakresie i posiadająca
odpowiednie uprawnienia (książeczkę operatora)
· po montażu rusztowania, należy sporządzić protokół odbioru rusztowania, dopuszczający
do użytkowania, potwierdzony wpisem do dziennika budowy
c) prace spawalnicze
· spawanie wykonywane w ramach robot montażowych lub remontowych powinny być
prowadzone na podstawie wydanego polecenia przez bezpośredniego przełożonego
· polecenie jednoznacznie powinno określać rodzaj spoin, stosowane materiały, kolejność
spawania
· spawanie i cięcie metali może być wykonywane tylko przez osoby uprawnione
· spawarki elektryczne powinny być sprawne i zainstalowane na stanowisku roboczym
przez uprawnionego elektryka
· podczas wykonywania prac spawalniczych na konstrukcji, butle z gazami technicznymi
powinny znajdować się poza strefą niebezpieczną
d) prace zbrojarskie
· stoły zbrojarskie, maszyny zbrojarskie oraz stanowiska ich obsługi powinny być
ustawione na równym, utwardzonym terenie
· maszyny do wykonywania zbrojenia muszą być sprawne technicznie i być wyposażone w
instrukcje obsługi.
· elementy zbrojenia przenoszone za pomocą żurawia powinny być zawieszane stabilnie i
zabezpieczone przed wysunięciem
e) prace betoniarskie
· pojemniki do transportu masy betonowej powinny być wyposażone w klapy łatwo
otwierane i zabezpieczone przed przypadkowym wyładunkiem
· wylewanie betonu w deskowaniu powinno odbywać się stopniowo i równomiernie, aby
nie dopuścić do przeciążenia deskowania masą betonową
· wylewanie masy betonowej nie może być dokonywane z wysokości większej niż 1 metr
f) Prace murarskie i tynkarskie. Przed rozpoczęciem robot murarskich i tynkarskich
wymagane jest przygotowanie właściwego stanowiska pracy z uwzględnieniem:
· miejsca na składowanie materiałów
· stanowisko przygotowania zaprawy
· zorganizowanie właściwego transportu materiałów na stanowiska robocze
· materiały na stanowisku roboczym należy układać tak, aby zapewniały swobodę ruchu
· zabrania się chodzenia po świeżo wykonanych murach
· przy robotach murarskich i tynkarskich należy używać sprzętu ochrony osobistej
stosownie do występujących zagrożeń
g) PRACE CIESIELSKIE
· piły tarczowe, strugarki, stoły montażowe powinny być ustawione na wyrównanym i
utwardzonym podłożu
· piły tarczowe, przenośne narzędzia ciesielskie muszą być sprawne techniczne, muszą
posiadać wymagane osłony właściwego być zabezpieczone przed porażeniem prądem
elektrycznym
· przy pracach na wysokości obowiązują cieśli na budowie takie same przepisy bhp jak
każdego pracownika pracującego przy tych pracach
· elementy z gwoździami powinny być oczyszczone z gwoździ lub gwoździe powinny być
zagięte
· roboty ciesielskie montażowe wykonuje zespół liczący co najmniej 2 osoby
h) PRACE MALARSKIE
· podczas piaskowania i szlifowania występują narażenie na pył zawierający wolną
krystaliczną krzemionkę powodującą pylicę płuc, ochrona zdrowia pracowników przed
szkodliwym działaniem tych czynników polega na zabezpieczeniu oczu okularami
ochronnymi, skóry, twarzy i rąk kremami ochronnymi oraz rękawicami
· podczas malowania metodą natrysków farbami zawierającymi krzemionkę należy
stosować maski ochronne
· niedozwolone jest przebywanie ludzi ponad 4 godziny w pomieszczeniu malowanym
farbami zawierającymi lotne rozpuszczalniki w czasie robot z zastosowaniem łatwopalnych
materiałów należy umieścić w widocznych miejscach wyraźne napisy ostrzegawcze.
i) PRACE ROZBIÓRKOWE
· sposoby bezpiecznego wykonywania robot rozbiórkowych reguluje rozporządzenie
ministra infrastruktury z dnia 6 lutego 2003 r. w sprawie bhp podczas robot budowlanych
dz. u. 2003, nr 47, poz. 401
j) PRACE IMPREGNACYJNE I ODGRZYBIENIOWE
· roboty impregnacyjne lub odgrzybieniowe powinny być prowadzone z uwzględnieniem
instrukcji producenta środków do wykonywania tych robót
· roboty impregnacyjne i odgrzybieniowe powinny być wykonywane przez osoby
posiadające orzeczenie lekarskie o braku przeciwwskazań zdrowotnych do pracy z
substancjami i preparatami chemicznymi
· osoby wykonujące roboty związane z przygotowaniem podłoża na impregnację i
narażone na pylenie powinny być wyposażone w środki ochrony indywidualnej oraz krem
ochronny
· materiały budowlane impregnowane mogą być użyte do montażu dopiero po zupełnym
wyschnięciu impregnatu.
W ZWIĄZKU Z POWYŻSZYM WYKAZEM ZAGROŻEŃ, KIEROWNIK BUDOWY MA
OBOWIĄZEK SPORZĄDZENIA PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA
PRZED ROZPOCZĘCIEM ROBÓT BUDOWLANYCH.
OPRACOWAŁ:
OPIS TECHNICZNY
ARCHITEKTURY I KONSTRUKCJI
DLA ZMIANY SPOSOBU UŻYTKOWANIA BUDYNKU
HYDROFORNI NA ŚWIETLICĘ WIEJSKĄ
1.DANE OGÓLNE
Nazwa inwestora: Gmina Kcynia, ul. Rynek 23, 89-240 Kcynia
Adres inwestycji: Nowa Wieś Notecka, dz. nr 179
1.1 PRZEZNACZENI, FUNKCJA I PROGRAM UŻYTKOWY
Projektuje się zmianę sposobu użytkowania istniejącego budynku hydroforni na
świetlicę wiejską z zapleczem. Istniejący budynek hydroforni – jest aktualnie
nieużytkowany. Obiekt wolnostojący, parterowy, niepodpiwniczony, z dachem
dwuspadowym o konstrukcji żelbetowej – z elementów prefabrykowanych, kryty papą
termozgrzewalną.
Projektuje się zmianę sposobu użytkowania istniejącego budynku na świetlicę wiejską z
pomieszczeniami towarzyszącymi, tj. kuchnia do przygotowywania pokarmów (w sensie
podgrzewanie przyniesionych potraw) oraz w.c. W części głównej będzie się znajdowała
sala – świetlica. Nie projektuje się wydzielenia osobnego pomieszczenia na szatnię a
odzież będzie można zostawiać na wieszakach zamocowanych w sali świetlicy.
Zmianę sposobu użytkowania na świetlicę wiejską została zaprojektowana na potrzeby
gminy Kcynia. Z uwagi na to, iż obiekt będzie funkcjonował tylko w sezonie wiosenno jesiennym, nie przewidziano w nim instalacji centralnego ogrzewania – ogrzewanie z
projektowanego kominka na drewno.
W budynku została wydzielona sala główna, w której będą organizowane spotkania
ludności wiejskiej, zaplecze kuchenne, w którym będą sporządzane napoje gorące i zimne
oraz drobne posiłki z gotowych produktów dostarczanych (nie magazynowanych)
bezpośrednio przed każdym spotkaniem. Ponadto w budynku zaprojektowane zostały
pomieszczenia higieniczno - sanitarne (WC damski z przystosowaniem dla osób
niepełnosprawnych oraz WC męski). Budynek świetlicy wiejskiej nie będzie zakładem
pracy (nie będą zatrudnieni żadni pracownicy) w myśl ogólnych przepisów bezpieczeństwa
i higieny pracy.
1.2 ZESTAWIENIE POWIERZCHNI I KUBATURY
Powierzchnia użytkowa:
Powierzchnia zabudowy:
Kubatura:
Wysokość budynku:
109,7m2
132,0m2
533,3m3
4,4m
2. KONSTRUKCJA
2.1 UKŁAD KONSTRUKCYJNY
Budynek wykonany w technologii tradycyjnej o konstrukcji murowanej.
Posadowienie obiektu na ławach fundamentowych – posadowienie bezpośrednie na
gruncie nośnym:
fundamenty – betonowe,
ściany przyziemia – murowane gr. 42cm z pustaków z gazobetonu gr.24cm + cegła
wapienno – piaskowa, istniejące, stan dobry
dach – dwuspadowy płaski, pokryty papą termozgrzewalną; konstrukcja dachu to płyty
żelbetowe oparte na żelbetowych belkach – prefabrykowanych; projektuje się ocieplenie
dachu od wewnątrz budynku warstwą wełny mineralnej gr. 20 cm i wykonanie sufitu
podwieszonego metodą lekką – płyty g-k gr. 1,25cm.
podciągi, nadproża – w budynku znajdują się dwa słupy stalowe o średnicy 40cm na
których wsparte są dwa kształtowniki stalowe (dwuteowniki) o wysokości 30cm; podciąg
biegnie równolegle do dłuższych ścian budynku i stanowi częściowe oparcie dla płyt
dachowych prefabrykowanych.
Nadproża okienne i drzwiowe istniejące – bez zmian.
2.2 ZAŁOŻENIA PRZYJĘTE DO OBLICZEŃ KONSTRUKCJI
Obliczenia statyczne przeprowadzono na podstawie niżej wymienionych norm
budowlanych i zawartych w nich założeniach i zasadach dotyczących obliczeń
statycznych. Zastosowane normy budowlane:
- obciążenie śniegiem wg PN-80/B-02010
- obciążenie wiatrem wg PN-77/B-02011
- obciążenie użytkowe wg PN-82/B-02003
- obciążenie stałe wg PN-82/B-02001
- posadowienie fundamentów wg PN-81/B-03030
- konstrukcje betonowe, żelbetowe wg PN-B-03264
- konstrukcje stałe wg PN-90/B-03200
- konstrukcje drewniane wg PN-B-03150:2000
- konstrukcje murowe wg PN-87/B- 03002
ŁAWY FUNDAMENTOWE – istniejące, nie projektuje się
ŚCIANY FUNDAMENTOWE – istniejące, nie projektuje się
ŚCIANY PRZYZIEMIA
Nośne zewnętrzne – istniejące nie projektuje się,
Działowe – projektuje się wykonanie ścianki działowej która będzie oddzielać
w.c. damskiego od w.c. męskiego. Ścianka gr. 12cm z betonu komórkowego,
Projektuje się wykonanie powiększeń otworów okiennych w tym celu wybite zostaną
części ścian zewnętrznych – od istniejących parapetów w dół – bez naruszenia konstrukcji
istniejących nadproży.
NADPROŻA OKIENNE I DRZWIOWE – istniejące, nie projektuje się poszerzeń
WIENIEC ŻELBETOWY – istniejący, nie projektuje się
DACH – konstrukcja dachu bez zmian
Projektuje się wykonanie ocieplenia dachu poprzez zaizolowani przestrzeni między
istniejącymi belkami prefabrykowanymi wełną mineralną gr. 20cm; całość projektuje się
„zamknąć” od spodu płytami g-k, gr. 1,25cm.
KOMIN
Zaprojektowano jeden kominy w budynku – z przewodami spalinowymi i wentylacyjnymi
oraz trzy kominki wentylacyjne w stropodachu.
Komin wewnętrzny wentylacyjno – spalinowy zaprojektowano jako murowany, o wymiarze
zewnętrznym 75x36cm z 3(trzema) przewodami wentylacyjnymi i jednym przewodem
spalinowym.
SCHODY ZEWNĘTRZNE – istniejące,
projektuje się podjazd dla niepełnosprawnych o wymiarach jak na rysunku. Pochylenie
podjazdu 8%.
Schody zewnętrzne istniejące – betonowe, należy obłożyć płytkami typu
GRESS mrozoodpornymi. Na schodach należy zapewnić spadek 1% w stronę terenu, tak,
aby było możliwe odprowadzenie ze schodów wód opadowych.
OPASKA WOKÓŁ BUDYNKU
Projektuje się wykonanie wokół budynku świetlicy opaskę o szerokości 1,0m z
kostki polbrukowej gr. 6cm. Kostkę polbrukową należy ułożyć na przygotowanym
utwardzonym podłożu z podsypki cementowo - piaskowej. Na opasce polbrukowej należy
zapewnić spadek 1% od strony budynku świetlicy w stronę terenu, tak aby było możliwe
odprowadzenie wód opadowych.
3. ARCHITEKTURA
ELEWACJE, KOLORYSTYKA
Ściany fundamentowe obłożone płytkami klinkierowymi w kolorze czerwonym.
Elewacja ścian wyprawiona masą tynkarską z tynku mineralnego w kolorze białym.
Stolarka okienna PCV w kolorze białym, stolarka drzwiowa PCV w kolorze brązowym.
Pokrycie dachowe z papy termozgrzewalnej w kolorze czarnym.
TYNKI I OKŁADZINY WEWNĘTRZNE ŚCIENNE
Zaprojektowano następujące tynki i okładziny wewnętrzne:
a) w pomieszczeniu nr 1. (sala główna) na całej wysokości tynki gipsowe gr.10mm
malowane farbami emulsyjnymi
b) w pomieszczeniu nr 2. i 3. (komunikacja i kuchnia) na całej wysokości ścian tynki
gipsowe gr.10mm malowane farbami emulsyjnymi. Przy zlewozmywaku w kuchni jak i
całej długości blatu przygotowawczego kuchennego, zaprojektowano „fartuch” ceramiczny
wysokości 0,50m z płytek ceramicznych
c) w pomieszczeniu nr 4. i 5. (WC damski i WC męski) na całej wysokości ścian płytki
ceramiczne
ufity w wszystkich pomieszczeniach zaprojektowano z płyt podwieszanych kartonowo gipsowych.
POSADZKA
Posadzki we wszystkich pomieszczeniach zaprojektowano z płytek ceramicznych
antypoślizgowych.
IZOLACJE PRZECIWWILGOCIOWE I PRZECIWWODNE
a) Pozioma ściana fundamentowa – 2 x papa izolacyjna I/333 na lepiku. Izolację ścian
fundamentowych należy prowadzić w temperaturze nie niższej niż 5◦C w okresie
bezdeszczowym. Do przyklejenia papy należy stosować lepik asfaltowy bez wypełniacza
stosowany na gorąco lub lepik asfaltowy na zimno. Przy użyciu lepiku asfaltowego na
zimno należy smarować zarówno podłogę jak i papę, przed sklejeniem odczekać, aby
umożliwić odparowanie rozpuszczalnika. Stosować zakłady o długości minimum 10cm.
b) Pionowa ścian fundamentowych - izolację pionową ścian fundamentowych
zaprojektowano na bazie „izolbet”, który przeznaczony jest do wykonywania powłokowych
izolacji przeciwwodnych typu lekkiego na uprzednio zagruntowanych izolbetem „D”
elementach konstrukcji betonowych, które będą obsypane gruntem. Izolację ścian
fundamentowych należy prowadzić w temperaturze nie niższej niż 7◦C w okresie
bezdeszczowym. Izolbet „D” oraz „A” należy dwukrotnie nanieść na odpowiednio
przygotowane podłoże.
c) Poziom posadzki – 2 x folia izolacyjna. Stosować zakłady o długości minimum 20cm
d) Izolacja paroszczelna dachu (paraizolacja) – bezpośrednio pod warstwą termoizolacji
zaprojektowano folię paroizolacyjną o paroprzepuszczalności 0,5 g/m2/24h. Folia
paroizolacyjną stanowi zabezpieczenie przed swobodnym dostępem ciepłego powietrza
wraz z parą wodną do warstwy termoizolacyjnej. Jednocześnie materiał ten stanowi
dodatkową ochronę przed „wywiewaniem” ciepła z pomieszczeń budynku w przypadku
nieszczelne
zamontowanej
membrany
(folii)
wiatroizolacyjnej
(wysokoparoprzepuszczalnej).
e) Izolacja paroprzepuszczalna dachu – bezpośrednio nad warstwą termoizolacji
zaprojektowano folię paroprzepuszczalną Tyvek o paroprzepuszczalności od 1000 do
3000 g/m2/24h, co pozwala na montaż izolacji termicznej na całej wysokości krokwi.
Wysoka paraprzepuszczalność membran Tyvek zapewnia łatwe usuwanie pary wodnej
gromadzącej się w konstrukcji dachu. Dzięki temu występuje ryzyko kondensacji wilgoci w
materiale termoizolacji. Wiatroszczelność membrany zapewnia ochronę konstrukcji dachu
przed przewiewami i utratą energii cieplnej, natomiast wodoszczelność chroni ją przed
deszczem i śniegiem. Ponadto wilgoć skraplająca się na spodniej stronie pokrycia
dachowego spływa po niej. Dach niewentylowany, wykonany przy użyciu membran Tyvek,
wykazuje lepsze właściwości termiczne niż inne konstrukcje.
IZOLACJE CIEPLNE I DŹWIĘKOWE
Zaprojektowano następujące izolacje cieplne i dźwiękowe:
A. Posadzka – zaprojektowano izolację cieplną i dźwiękową posadzki w postaci płyt
styropianowych EPS 100-038 grubości 10cm układanych luźno.
B. Ściany fundamentowe – zaprojektowano izolację cieplną ścian fundamentowych w
postaci płyt typu STYRODUR C – ekstrudowane płyty frezowane ze spieniowego
polistyrenu (XPS) o grubości 8cm. Styrodur C należy mocować do ścian fundamentowych
przy użyciu izolbetu „s”, który jest specjalnym klejem stosowanym na zimno. Izolbet „s”
należy nanosić na uprzednio zagruntowane dysperbitem podłoże. Klejenie płyt
styropianowych należy wykonać przy bezdeszczowej pogodzie w temperaturze od +5 ◦C
do +30◦C i przy wilgotności powietrza nie przekraczającej 65%. Ilość nałożonego kleju po
dociśnięciu płyty do podłoża powinna gwarantować min.30% kontaktu powierzchni kleju z
płytą. Zasypywanie fundamentu zaleca się wykonać nie wcześniej jak po 7 dniach od
momentu przyklejenia styropianu.
C. Wieńce, ściany przyziemia – zaprojektowano izolację cieplną wieńców i ścian
przyziemia w postaci frezowanych płyt styropianowych EPS 70-040 o grubości 12cm. Płyty
styropianowe należy mocować do wieńca i ścian przyziemia przy użyciu kleju mocującego
bez „kołkowania”. Na przyklejoną warstwę styropianu należy przy użyciu kleju mocującego
przymocować warstwę tkaniny zbrojącej w postaci siatki z włókna szklanego. Tak
zamocowaną siatkę należy po wyschnięciu kleju, przemalować dwukrotnie środkiem
gruntującym „IBO GRUNT G700”.
D. Dach – zaprojektowano izolację cieplną dachu w postaci płyt z wełny mineralnej
ROCKWOOL grubości 20cm.
STOLARKA DRZWIOWA
A. Drzwi zewnętrzne wejściowe – z PCV w kolorze brązowym. Ościeżnica trójzawiasowa.
Okucia: zamek uruchamiany wkładką bębenkową, dwa rygle blokujące od strony
zawiasów, trzy regulowane zawiasy przykręcane. Izolacyjność termiczna drzwi – 1,80 w/
(m2*k), tłumienie hałasu – minimum 35db. Skrzydło drzwiowe o szerokości 90cm.
B. Drzwi wewnętrzne typu „WOŁOMIN” do pomieszczenia kuchenki – drewniane pełne w
kolorze białym o powierzchni okleinowej folią drewnopodobną lub laminowane. Drzwi o
konstrukcji z drewna iglastego wypełniona „plastrem miodu” i oklejona obustronnie płytą
HDF. Ościeżnica dwuzawiasowa z drewna klejonego warstwowo, standardowa.
Okucia: zamek uruchamia wkładkę bębenkową, dwa regulowane zawiasy przekręcane.
Skrzydło drzwiowe o szerokości 90cm.
C. Drzwi wewnętrzne łazienkowe typu „WOŁOMIN” – drewniane pełne w kolorze białym o
powierzchni okleinowanej folią drewnopodobną lub laminowane. Drzwi o konstrukcji z
drewna iglastego wypełniona „plastrem miodu” i oklejona obustronnie płytą PDF.
Ościeżnica dwuzawiasowa z drewna klejonego warstwowo, standardowa.
Okucia: zamek uruchamiany wkładką bębenkową, dwa regulowane zawiasy przekręcone.
Skrzydło drzwiowe o szerokości 90cm wyposażone w dolnej części w tuleje w ilości 5
sztuk stanowiące wentylację – nawiew powietrza.
UWAGA:
Wszystkie drzwi drewniane do pomieszczeń higieniczno – sanitarnych
powinny być w dolnej części obustronnie pomalowane farbą odporna na płyny
chemiczne używane przy zmywaniu podłogi. Wysokość paska ochronnego na
drzwiach powinna wynosić, co najmniej 30cm. Kolor farby uzgodniony z
inwestorem.
STOLARKA OKIENNA
A. Okna ścienne z PCV – w kolorze brązowym, pięciokomorowe z płaskiego profilu z
zestawem szybowym zespolonym termoizolacyjnym o współczynniku przenikania ciepła
u=1,0 w/m2*k. Okna z okuciami obwiedniowymi ROTO NT w kolorze srebrnym. Ponadto
okna wyposażone w mikrowentylację, blokadę błędnego położenia klamki, w system
uszczelnienia zewnętrznego (AD) oraz w uszczelki przylgowe odporne na różnice
temperatur i promienie UV. Okna z klasą izolacyjności akustycznej rw=35db.
RYNNY I OBRÓBKI BLACHARSKIE
Zaprojektowano rynny dachowe o średnicy 150mm z PCV w kolorze brązowym.
Rynny należy zamocować na hakach ze spadkiem 0,5% w kierunku rynny należy
mocować do deski okapowej w rozstawie maksymalnym, co 60cm. Łączenie odcinków
rynien zaprojektowano na złączki z uszczelką.
Rury spustowe o średnicy 120mm z PCV w kolorze brązowym należy rozmieścić zgodnie
z rysunkiem rzutu dachu. Rury spustowe należy montować do ścian budynku używając
obejm w rozstawie maksymalnym, co 2,0m.
Pierwszą górną obejmę należy zamontować bezpośrednio pod kolanem łączącym rurę
spustową z rynną.
Obróbki blacharskie komina, wiatrownic, pasa nadrynnowego zaprojektowano z blachy
płaskiej powlekanej grubości 0,5mm w kolorze grafitowym. Do montażu obróbek
blacharskich należy użyć blachowkręty typu farmer.
MALOWANE I POWŁOKI ANTYKOROZYJNE
Wszystkie elementy drewniane konstrukcyjne należy dokładnie w całości
zabezpieczyć środkiem bezbarwnym typu „ogniochron” lub podobnym, który zabezpiecza
drewno przed ogniem, grzybami domowymi i owadami – technicznymi szkodnikami.
Środkiem, który działa na zasadzie poboru ciepła i obniżenia stężenia tlenu i gazów
palnych w strefie ognia. Przed użyciem „ogniochron” należy się zapoznać z wytycznymi
producenta dotyczącymi użytkowania tego środka. Po zaimpregnowaniu elementów
konstrukcyjnych „ogniochronem”, należy ponownie te same elementy zabezpieczyć
środkiem ochronno-dekoracyjnym altaxin lub podobny, który nadaje drewnu odpowiednią
barwę, zachowując równocześnie jego rysunek. Hydrofobizuje drewno (zabezpiecza jego
powierzchnię przed nadmiernym wchłanianiem wilgoci), umożliwia drewnu oddychanie i
wyprowadzanie nadmiaru wilgoci na zewnątrz. Chroni przed grzybami i larwami owadów –
szkodnikami technicznymi. Przed użyciem „altaxin” należy się zapoznać z wytycznymi
producenta dotyczącymi użytkowania tego środka.
Elementy stalowe konstrukcyjne należy zabezpieczyć farbą typu brantho-korrux 3 in 1,
która jest jednoskładnikowym materiałem powłokowym o jedwabistym połysku oraz bardzo
dużej przyczepności i elastyczności. Farba ta posiada dużą siłę krycia. Jest to farba
uniwersalna do zastosowań jako powłoka gruntowa lub jako powłoka gruntowa i
nawierzchniowa dla zabezpieczeń antykorozyjnych. Farba ta może mieć zastosowanie
również w urządzeniach przetwórstwa żywności oraz urządzeniach wody pitnej. Jest
odporna na temperatury od - 50◦C do + 300◦C.
PODJAZD DLA OSÓB NIEPEŁNOSPRAWNYCH
Zaprojektowano podjazd z kostki polbrukowej gr. 6cm o pochyleniu
maksymalnym 8%. Kostkę polbrukową należy ułożyć na przygotowanym utwardzonym
podłożu z podsypki cementowo - piaskowej. Na pochylni o szerokości płaszczyzny ruchu
minimum 1,20m należy wykonać krawężniki o wysokości, co najmniej 0,07m i obustronne
poręcze z odstępem między nimi w granicach 1,00-1,10m.
4. POZOSTAŁE
WENTYLACJA
1. Pomieszczenia higieniczno-sanitarne (pomieszczenia”03”, „04”) – wentylacja
grawitacyjna kominowa.
2. Pomieszczenia kuchenki (pomieszczenia „02”) – wentylacja grawitacyjna kominowa.
3. Pomieszczenia Sali głównej (pomieszczenia „01”) – wentylacja grawitacyjna kominowa
+ wywietrzniki dachowe
CHARAKTERYSTYKA EKOLOGICZNA
Przeznaczenie obiektu nie będzie powodować powstawania odpadów
niebezpiecznych i emisji zanieczyszczeń gazowych, mających negatywny wpływ na
środowisko naturalne. Użytkowanie obiektu nie spowoduje emisji hałasu, wibracji,
promieniowania jonizującego i zakłóceń elektromagnetycznych, które (jeżeli wystąpią w
jakikolwiek sposób) nie będą przekraczać wartości dopuszczalnych.
W miejscu lokalizacji obiektu budowlanego nie występuje drzewostan objęty ochroną.
W związku z brakiem emisji zanieczyszczeń emisji obiekt nie będzie wywierał
negatywnego wpływu na powierzchnię ziemi, glebę, wody powierzchniowe i podziemne.
CHARAKTERYSTYKA ENERGETYCZNA
Ściany zewnętrzne budynku wykonane są jako dwuwarstwowe z bloczków
gazobetonowych gr. 24cm oraz z warstwy styropianu gr. 12cm, co stanowi całkowitą
grubość ściany zewnętrznej 36cm. Współczynnik „k” dla tej przegrody wynosi 0,26 w/m 2*k,
co odpowiada wymaganiom cieplnym przegród zgodnie z obowiązującą normą k dop=0,30
w/m2*k.
Dach budynku został zaprojektowany jako drewniany kryty papą, ocieplony
wełną mineralną grubości 20cm. Współczynnik „k” dla tej przegrody wynosi 0,28 w/m2*k,
co odpowiada wymaganiom cieplnym przegród zgodnie z obowiązującą normą kdop=0,30
w/m2*k.
Stolarka okienna i drzwiowa zewnętrzna została zaprojektowana z PCV o współczynniku
„k”=1,1 w/m2*k, co odpowiada wymaganiom cieplnym przegród zgodnie z obowiązującą
normą.
Pozostałe obliczenia wg projektowanej charakterystyki energetycznej budynku, załączone
do projektu.
OCHRONA PRZECIWPOŻAROWA
Projektowany budynek socjalno - sportowy został zakwalifikowany do kategorii
zagrożenia ludzi ZL III. Na podstawie rozporządzenia ministra infrastruktury z dnia 12
kwietnia 2002 roku „w sprawie warunków technicznych, jakim powinny odpowiadać
budynki i ich usytuowanie” (bezpieczeństwo pożarowe) §213 dla budynków
wolnostojących do dwóch kondygnacji nadziemnych włącznie o kubaturze brutto do
1000m3 przeznaczonych do wykonywania zawodu lub działalności usługowej lub
handlowej, wymagania dotyczące klasy odporności pożarowej budynków pomija się.
Opracowany projekt budynku świetlicy wiejskiej nie jest zaliczany do żadnej kategorii
wymienionej w § 4.1 rozporządzenia ministra spraw wewnętrznych i administracji z dnia 16
czerwca 2003 roku „w sprawie uzgodnienia projektu budowlanego pod względem ochrony
przeciwpożarowej” (Dz.U.Nr 121) Rozdział 2 § 4.1, wobec czego nie wymaga uzgodnienia
pod względem ochrony pożarowej.
PROJEKTANT:
SPRAWDZAJĄCY:
OPIS TECHNICZNY
DO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI NR 179
W MIEJSCOWOŚCI NOWA WIEŚ NOTECKA
Opis techniczny projektu zagospodarowania działki wykonano zgodnie z
Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego
zakresu i formy projektu budowlanego - (rozdział 3, § 8 ).
1. PRZEDMIOT INWESTYCJI – ZAKRES CAŁEGO ZAMIERZENIA BUDOWLANEGO.
Zgodnie z decyzją o warunkach zabudowy i decyzją inwestora, przedmiotem
inwestycji jest zmiana sposobu użytkowania budynku hydroforni na świetlicę wiejską.
2. ISTNIEJĄCY STAN ZAGOSPODAROWANIA DZIAŁKI.
Przedmiotowa działka jest zabudowana budynkiem hydroforni, aktualnie nie
użytkowanym. Na działce znajduje się instalacja wodociągowa, elektryczna, oraz
odprowadzenie kanalizacji do trzech zbiorników. Ze względu na niewystarczające, wg
przepisów, odległości odpowietrzenia zbiorników na ścieki sanitarne od okien budynku
świetlicy projektuje się jeden nowy zbiornik na ścieki sanitarne. Usytuowanie zbiornika –
wg projektu zagospodarowania działki.
Ponadto na przedmiotowej działce :
- ukształtowanie terenu ma charakter terenu płaskiego, występuje roślinność w postaci
trawy i niskich iglaków.
3. PROJEKTOWANE ZAGOSPODAROWANIE DZIAŁKI.
Na przedmiotowej działce zaprojektowano:
a) Pojemnik na odpady stałe – pojemnik z PCV na odpady stałe oznaczony na projekcie
zagospodarowania działki,
b) Odprowadzenie ścieków do szczelnego, wybieralnego szamba, PCV fi 160mm – Obiekt
oznaczony na projekcie zagospodarowania działki, łącznie z lokalizacją zbiornika,
c) Utwardzenie terenu,
f) Miejsca postojowe na samochody – obiekt oznaczony na projekcie zagospodarowania
działki.
Ponadto na przedmiotowej działce:
- ukształtowania terenu oraz szata roślinna pozostaną bez zmian,
- zaprojektowano wjazd na działkę poprzez istniejący wjazd - układ komunikacyjny oraz
utwardzenie terenu.
4.
ZESTAWIENIE
POWIERZCHNI
ZAGOSPODAROWANIA DZIAŁKI
POSZCZEGOLNYCH
Poszczególne części
zagospodarowania terenu - działki
Powierzchnia projektowana
(m2)
Powierzchnia zabudowy
istniejącym budynkiem
132,01
Drogi i parkingi, powierzchnie
utwardzone, wejście do budynku
372,3
Zieleń
RAZEM:
CZĘŚCI
5. INFORMACJA DOTYCZĄCA WPISU DZIAŁKI DO REJESTRU ZABYTKOW ORAZ
PODLEGANIU OCHRONIE
Przedmiotowa działka, na której ma być realizowane przedsięwzięcie nie jest
wpisana do rejestru zabytków i nie podlega ochronie dotyczącej zabytków.
6. DANE OKREŚLAJĄCE WPŁYW EKSPLOATACJI GORNICZEJ NA DZIAŁKĘ
Przedmiotowa działka, na której planowana jest inwestycja budowlana, nie jest
zlokalizowana na terenach górniczych ani też w ich obrębie. Wobec powyższego nie
istnieją żadne czynniki eksploatacji górniczej mające wpływ na realizowane
przedsięwzięcie objęte niniejszą dokumentacją techniczną.
7. INFORMACJE O PRZEWIDYWANYCH ZAGROŻENIACH DLA ŚRODOWISKA ORAZ
HIGIENY I ZDROWIA UŻYTKOWNIKÓW
Projektowana inwestycja zlokalizowana jest w obrębie zabudowy
mieszkaniowej. Przedsięwzięcie nie będzie wywierało znaczącego zagrożenia dla
środowiska i zdrowia ludzi, ponieważ dla realizacji przedmiotowego przedsięwzięcia nie
było wymagane opracowanie decyzji o uwarunkowaniach środowiskowych oraz
sporządzenie raportu o oddziaływaniu na środowisko.
Materiały budowlane, z których zostanie wykonana inwestycja budowlana, powinny
posiadać odpowiednie atesty, certyfikaty i dopuszczenia do użytkowania w budownictwie.
Ponadto inwestycja nie będzie źródłem powstawania jakiegokolwiek promieniowania,
hałasu, wibracji, pola magnetycznego, zanieczyszczenia, fal radiowych itp., które mogłyby
być zagrożeniem dla higieny i zdrowia ludzkiego, zarówno użytkowników projektowanego
obiektu budowlanego jak i dla jego otoczenia.
8. INNE DANE WYNIKAJĄCE ZE SPECYFIKI, CHARAKTERU I STOPNIA
SKOMPLIKOWANIA OBIEKTU BUDOWLANEGO
Projektowany obiekt budowlany:
-·jest objęty obowiązkiem sporządzenia planu bezpieczeństwa i ochrony zdrowia przez
kierownika budowy
·- wymaga zaprojektowania zewnętrznego przyłącza kanalizacji sanitarnej.
PROJEKT INSTALACJI ELEKTRYCZNYCH
Branża: instalacje elektryczne
Obiekt: ZMIANA SPOSOBU UŻYTKOWANIA BUDYNKU HYDROFORNI NA
ŚWIETLICĘ WIEJSKĄ
Inwestor: GMINA KCYNIA
Adres: 89-240 KCYNIA, UL. RYNEK 23
Adres budowy: NOWA WIEŚ NOTECKA
działka nr 179
PROJEKTANT:
SPRAWDZAJĄCY:
Szubin, 11 LUTY 2010 rok
OPIS TECHNICZNY
do wewnętrznej instalacji elektrycznej
Wstęp:
Przedmiotem niniejszego opracowania jest projekt budowlany instalacji elektrycznych w
istniejącym budynku hydroforni w której projektuje się zmienić sposób użytkowania na
świetlicę wiejską. Budynek znajduje się w miejscowości Nowa Wieś Notecka, na działce
numer 179. W budynku znajduje się instalacja elektryczna, jednakże ze względu na jej zły
stan techniczny i niespełnianie wymagań projektuje się demontaż istniejącej instalacji i
montaż nowej wewnętrznej instalacji elektrycznej.
Inwestor: Gmina Kcynia z siedzibą w Kcyni, ul. Rynek 23; 89-240 Kcynia,
− Podstawa opracowania:
zlecenie inwestora,
decyzja ustalająca warunki zabudowy,
wytyczne budowlane,
obowiązujące normy i przepisy,
− Dane techniczne:
Napięcie zasilania 230/400V
Moc szczytowa
5,0 kW
− Ochrona dodatkowa od porażeń: szybkie oraz samoczynne wyłączenie wyłącznikami
różnicowo – prądowymi w układzie sieci odbiorcy TN-S.
− Projekty związane: projekt zasilania energetycznego
−
Istniejący budynek posiada przyłącz energetyczny.
Zasilanie i pomiar
Zasilanie energetyczne projektowanej zabudowy
elektrycznej jest przedmiotem odrębnego opracowania.
oraz
pomiar
energii
Instalacja oświetleniowa i gniazd wtykowych 230V
Instalacje wewnętrzne 230V prowadzić przewodem YDYp w tynku. Pod
ewentualnymi płytkami z glazury w rurkach PCV. Gniazdka wszędzie podwójne z bolcem –
montować w sali głównej – świetlicy 30cm od podłogi w pozostałych pomieszczeniach
11cm od podłogi. W pomieszczeniach w.c. stosować osprzęt hermetyczny p.t.. Puszki
instalacyjne oraz oprawy oświetleniowe w łazience instalować na wysokości min. 225cm
od podłoża (chyba że będą to oprawy II klasy ochronności).
Instalacja odgromowa
Jeżeli wskaźnik zagrożenia piorunowego wyliczony zgodnie z normą PN-86/E5001/2/3 będzie W>5*10-4 budynek wymaga wykonania instalacji odgromowej, ze
względu na duże zagrożenie piorunowe. Instalację odgromową tj. przewody
odprowadzające poziome i pionowe wykonać prętem ocynkowanym Fe/Zn 8mm, Złącze
instalować na wysokości 1,8m nad powierzchnią ziemi i połączyć je z prętem o średnicy
12mm. Przewody uziemiające w miejscach wejścia do ziemi, należy zabezpieczyć przed
uszkodzeniami mechanicznymi do wysokości 1,5m nad i 0,20m pod powierzchnią ziemi,
osłonami stalowymi o wymiarach 30x30x4mm. Uziom otokowy wykonać taśmą stalową
ocynkowaną (bednarką) o wymiarach 25x4mm ułożoną w ziemi na głębokość 0,8m, w
odległości minimum 1m od zewnętrznej strony. Do uziomu przyłączyć szynę wyrównawczą
oraz przewód neutralny złącza kablowego.
Instalacja ochrony przeciw porażeniowej
Jako system od porażeń prądem elektrycznym przewidziano szybkie
wyłączanie zasilania, przy wykorzystaniu wyłączników samoczynnych nadmiarowo prądowych oraz wyłączników przeciw - porażeniowych, różnicowo - prądowych o prądzie
wyłączalnym 30mA. Żyłę PE należy połączyć z bolcami gniazd wtykowych 230V i
obudową aparatów elektrycznych. Żyłę PE łączyć ze śrubą N przed wyłącznikiem R-P nie
przerywać i nie zabezpieczać, aż do bolców gniazd wtykowych i obudów aparatów
elektrycznych. Dodatkowo uziemić złącze ZK tak aby Ru<30Ω. Uziom wyrównawczy LY
10 łączyć z rurami: wodociągową i c.o.
UWAGI:
− oprawy oświetlenia i gniazd wtykowych, należy instalować zgodnie z załączonymi
planami instalacji elektrycznej łącznie z projektem wystroju wnętrz lub bezpośrednimi
ustaleniami z inwestorem lub inspektorem nadzoru,
− po wykonaniu wszystkich instalacji wykonać badania i pomiary pomontażowe zgodnie z
normą PN-IEC 60364-6-61 dotycząca: rezystancji izolacji, rezystancji uziemienia,
skuteczności ochrony przeciwporażeniowej. Protokoły badań i pomiarów oraz atesty i
świadectwa do odbioru końcowego,
− instalowane przewody, kable i aparatura winny posiadać certyfikat dopuszczający do
obrotu na rynku krajowym,
− o wszelkich zasadniczych zmianach w dokumentacji i w czasie prowadzenia robót
należy poinformować nadzór i inwestora,
− instalacje elektryczne wykonać w miarę możliwości po wykonaniu pozostałych instalacji
budynku,
− połączenia wyrównawcze wykonać zgodnie z wymaganiami Dz. U. Nr 81 z dnia
26.11.1990r.,
− ochronę przeciw przepięciową wykonać zgodnie z PN-93/E-05009/433,
Robotę: wykonanie instalacji elektrycznej zlecić fachowej firmie.
Instalację elektryczną wykonać jako hermetyczną.
Roboty instalacyjne prowadzić pod nadzorem osoby uprawnionej.
Do użytkowania instalacji przystąpić przed sprawdzeniem sprawności instalacji i jej
bezpiecznego użytkowania.
PROJEKTANT:
SPRAWDZAJĄCY:
PROJEKT INSTALACJI SANITARNYCH
Branża: instalacje sanitarne – wewnętrzne
Obiekt: ZMIANA SPOSOBU UŻYTKOWANIA BUDYNKU HYDROFORNI NA
ŚWIETLICĘ WIEJSKĄ
Inwestor: GMINA KCYNIA
Adres: 89-240 KCYNIA, UL. RYNEK 23
Adres budowy: NOWA WIEŚ NOTECKA
działka nr 179
PROJEKTANT:
SPRAWDZAJĄCY:
Szubin, 11 LUTY 2010 rok
OPIS TECHNICZNY
do wewnętrznych instalacji sanitarnych
Założenia:
Projekt niniejszy opracowano w oparciu o:
−
podkłady architektoniczno budowlane w skali 1:100
−
obowiązujące normy i przepisy
1. INSTALACJE I URZĄDZENIA SANITARNE
1.1. Instalacja wodociągowa – informacje ogólne
W projektowanym budynku projektuje się wykonać instalację wody. Budynek
zaopatrywany jest z sieci wodociągowej przyłączem wprowadzonym do pomieszczenia w
którym znajdować się będzie zestaw wodomierzowy (w kuchni).
a) Przewody
Projektuje się wykonanie budowy instalacji wodociągowej wody ciepłej i zimnej
z rur Wirsbo-PEX (polietylen sieciowany) łączonych za pomocą złączek samozaciskowych
Wirsbo Q&E Master z zastosowaniem kształtek wykonanych z tworzywa sztucznego PSU.
W miejscach podłączeń baterii i zaworów czerpalnych przewiduje się zastosowanie
złączek metalowych gwintowanych. Do uszczelnienia łączników gwintowanych stosować
taśmę lub pastę teflonową.
Rury wodociągowe układane w posadzce należy montować w karbonowych rurach
osłonowych typu PESZEL. Przed zabetonowaniem rur należy przeprowadzić próbę
szczelności na ciśnienie 1,5 razy większe od ciśnienia roboczego.
W miejscach przejść przez ściany zastosować otuliny ze specjalnego PE.
Wszystkie przewody rozprowadzające (woda zimna, ciepła woda użytkowa), prowadzone
w ściankach działowych i bruzdach należy zaizolować kształtkami z pianki poliuretanowej
(np. TURBILIT DG) o grubości izolacji 9mm.
UWAGA:
alternatywnie dopuszcza się wykonanie instalacji wodociągowej z rur miedzianych,
stalowych ocynkowanych lub rur polipropylenowych połączonych przy użyciu kształtek
zgrzewanych. W przypadku zastosowania rur PP należy sporządzić rysunki montażowe
uwzględniające wydłużalność termiczną przewodów.
Do pomiaru poboru wody zastosowano wodomierz skrzydełkowy typ JS 2,5 produkcji F-ki
Wodomierzy i Zegarów w Toruniu.
Parametry: - do wody zimnej max.500-model 21
- max. Ciśnienie robocze – 1,6Mpa
- zestaw natynkowy ZWN, pozycja wbudowana pozioma
- strumień objętości nominalny qn=2,5m3/h
- strumień objętości max. qmax=5,0m3/h
- max. Strata ciśnienia przy qn-0,02Mpa
Wykonanie zestawu zgodnie z PN-B-10720, 1998r.,
b) Armatura wodociągowa:
bateria umywalkowa 2kpl
bateria zlewozmywakowa 1kpl
zawór ustępowy 3kpl
zawór kulowy czerpalny ze złączką do węża 1kpl
zestaw wodomierzowy 1kpl
1.2. Kanalizacja sanitarna – informacje ogólne
Projektuje się odprowadzenie ścieków sanitarnych z budynku do szczelnego zbiornika,
wybieralnego, przykanalikiem z rur i kształtek PVC kanalizacyjnych Ø160.
Przewody poziome, łączące piony kanalizacyjne z głównym kanałem odpływowym,
ułożone będą pod posadzką pomieszczeń mieszkalnych na głębokości zabezpieczającej
je przed przemarzaniem i uszkodzeniami mechanicznymi.
a) Przewody - materiał
Piony i podejścia do przyborów sanitarnych należy wykonać z rur i kształtek PVC
kielichowych lub poilpropylenowych PP. Piony kanalizacyjne wyprowadzić ponad dach i
zakończyć rurami wywiewnymi.
2. PRZEWODY I URZĄDZENIA GRZEWCZE
2.1. Instalacja ogrzewania
Projektuje się ogrzewane są z kominka znajdującego się na sali głównej. Budynek
świetlicy wiejskiej nie jest budynkiem przeznaczonym na stały pobyt ludzi a jedynie
czasowy pobyt.
Budynek ogrzewany będzie z kominka – rozprowadzenie przewodów do poszczególnych
pomieszczeń, szatni, wc i kuchni.
Przewody fi 120mm, rury aluminiowe typu FLEX.
Właściwości cieplne przegród zewnętrznych i wewnętrznych
Wartości współczynników obliczono zgodnie z PN-EN ISO 6946, 1999r.. Wartości
obliczeniowe, W/m2K, są następujące:
ściana zewn.
U=0,290
Stropodach
U=0,267
podłoga na gruncie U=0,400
okna
U=1,800
drzwi
U=2,000
Sprawność instalacji grzewczej
Zaprojektowany budynek, dzięki dobraniu przegród budowlanych o wartości
współczynników przenikania ciepła poniżej wymaganych Rozporządzeniem Ministra
Infrastruktury z dnia 12.04.2002r.-dz.u.nr75 z 15.06.2002r.- zaliczyć można do
energooszczędnych.
Obliczenia zapotrzebowania ciepła do ogrzania i przygotowania c.w.u.
Obliczenie zapotrzebowania na ciepło dla c.o. Wykonano przy założeniu:
−
strefa klimatyczna II -180C
−
ogrzewanie konwekcyjne
Obliczenia wykonano zgodnie z PN-EN ISO 6946, 1999r i PN-B-03406, 1994r.
Obliczeniowe zapotrzebowanie na moc cieplną Qco=8370W
Wskaźniki zapotrzebowania ciepła wynoszą:
w odniesieniu do kubatury ogrzewanej q=16,73W/m3
3. INSTALACJE I URZĄDZENIA WENTYLACYJNE
Do wentylacji nawiewnej wszystkich pomieszczeń służą okna rozszczelniane lub
nawiewniki okienne umieszczone w dolnej lub górnej ramie okna. Dodatkowo w
pomieszczeniach sanitarnych zastosowano drzwi z kratką nawiewową dołem o wolnym
przekroju 150cm2. Ponadto w sali głównej będą się znajdowały dwie wentylacje sufitowe.
Do kominka doprowadzony będzie nawiew dołem (rura PCV 110, pod posadzką).
Dla wentylacji pomieszczeń sanitarnych (w.c.) przyjęto wentylację wywiewną grawitacyjną
o wielkości murowanego kanału Ø14cm.
UWAGA
Całość robót należy wykonać zgodnie z załączoną dokumentacją techniczną,
pod nadzorem osoby uprawnionej.
Wykonanie instalacji musi odpowiadać warunkom technicznym podanym w
Rozporządzeniu M.G.P. i B. z dnia 14.12.1994r. (Dz.U. Nr 15 z 1999r. - Rozporządzenie
Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14 grudnia 1994 r. w sprawie
warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie).
PROJEKTANT:
SPRAWDZAJĄCY:
