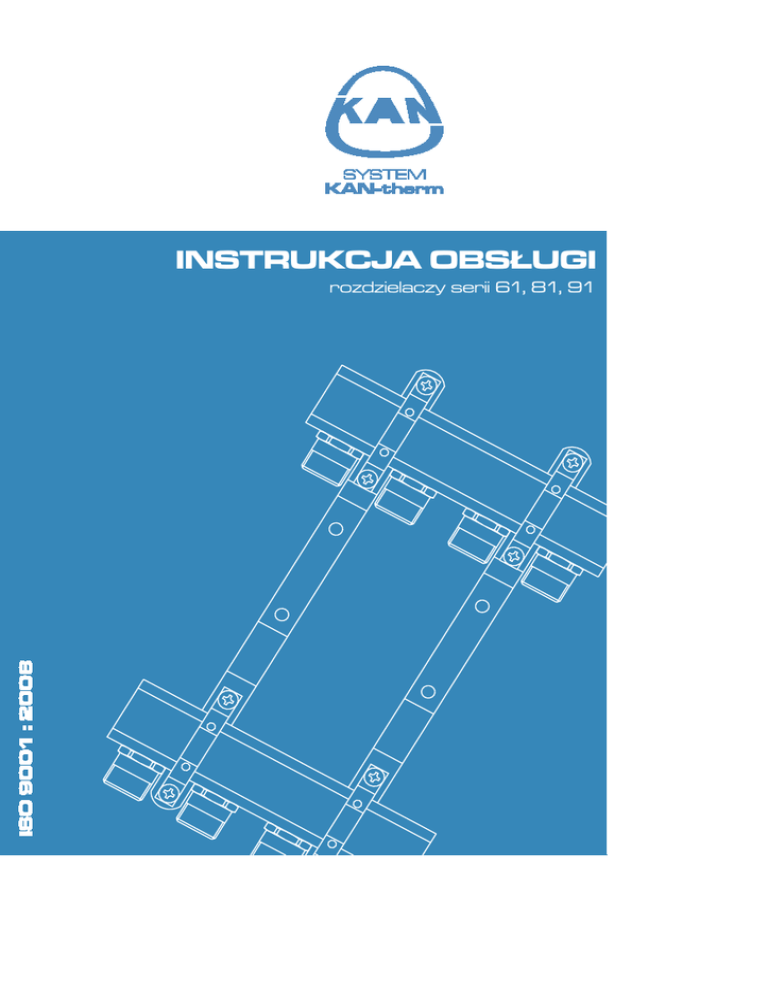

INSTRUKCJA OBSŁUGI

INSTRUKCJA OBSŁUGI
rozdzielaczy serii 61, 81, 91
SYSTEM KAN-therm
Instrukcja montażu i obsługi rozdzielaczy
serii 61, 81, 91
Budowa i zastosowanie rozdzielacza serii 81 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Budowa i zastosowanie rozdzielacza serii 61, 91 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Montaż typowych elementów w rozdzielaczach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Lipiec 2009
© Prawa autorskie KAN Sp z o.o. Wszelkie prawa zastrzeżone.
Tekst, obrazy, grafika oraz ich układ w wydawnictwach KAN Sp z o.o.
objęte są prawami autorskimi.
SYSTEM KAN-therm - instrukcja montażu i obsługi rozdzielaczy serii 61, 81, 91
Budowa i zastosowanie rozdzielacza serii 81
Rys.1 Budowa rozdzielacza serii 81
Rozdzielacz serii 81 Systemu KAN-therm przeznaczony jest do stosowania w instalacjach grzewczych.
Rozdzielacz posiada belkę górną oraz dolną wykonaną z profilu mosiężnego G1”.
Poszczególne obwody grzewcze przyłączane są za pomocą złączek z gwintami zewnętrznymi (Push lub
skręcanymi, rys.2 i 3) do rur PE-Xc, PE-RT oraz złączek z gwintami zewnętrznymi (Press lub skręcanymi , rys.4
i 5) do rur PE-RT/Al/PE-HD, PE-RT/Al/PE-RT.
Rys.2
Złączka Push z gwintem
zewnętrznym do rur PE-Xc,
PE-RT
Rys.3
Złączka skręcana z gwintem
zewnętrznym do rur PE-Xc,
PE-RT
Rys.4
Złączka Press z gwintem
zewnętrznym do rur
PE-RT/Al/PE-HD, PERT/Al/PE-RT
Rys.5
Złączka skręcana z gwintem
zewnętrznym do rur
PE-RT/Al/PE-HD, PERT/Al/PE-R
Połączenia tego typu należy dodatkowo uszczelniać pakułą z dodatkiem past lub teflonem (uwaga: złączka
skręcana do rur wielowarstwowych z gwintem zewnętrznym 16×2 G½" (9025.01, rys.5) wyposażona jest we
własne uszczelnienie).
Uwaga: Należy zwracać szczególną uwagę na stosowanie nadmiernych ilości szczeliwa.
2
www.kan.com.pl
SYSTEM KAN-therm - instrukcja montażu i obsługi rozdzielaczy serii 61, 81, 91
Poszczególne obwody grzewcze mogą być także przyłączane do rozdzielacza za pomocą nypla do rozdzielacza
z uszczelką typu O-Ring G¾"×G½" oraz śrubunków do rur PE-RT, PE-Xc lub śrubunków i przyłączek do rur
PE-RT/Al/PE-HD, PE-RT/Al/PE-RT. Połączenia tego typu są samouszczelniające (nie należy stosować
dodatkowych uszczelnień w postaci pakuł lub taśmy teflonowej).
Rys. 6
Nypel do rozdzielacza z
uszczelką typu O-Ring
G¾"×G½"
Rys. 7
Śrubunek do rur PE-Xc,
PE-RT
Rys. 8
Śrubunek do rur
PE-RT/Al/PE-HD,
PE-RT/Al/PE-RT
Rys. 9
Przyłączka do rur
PE-RT/Al/PE-HD,
PE-RT/Al/PE-RT
Budowa rozdzielacza serii 81:
1. Wyjścia na poszczególne obwody z GW½", z rozstawem 50 mm.
2. Korek z gwintem zewnętrznym G1” z uszczelką (wyposażenie standardowe).
3. Uchwyty z otworami, do zamocowania rozdzielacza w szafce (śruby mocujące znajdują się na wyposażeniu szafki).
4. Otwór na górnej i dolnej belce, z GW½", do zamocowania odpowietrznika.
Zasilanie oraz powrót rozdzielacza należy przyłączać stosując specjalne sety proste (K-600400) lub sety kątowe
(K-600500) wyposażone standardowo we własne uszczelnienia, dostępne w ofercie KAN.
Po wykręceniu korka (rys 1 - element nr.2) z belki górnej i dolnej, rozdzielacz może być uzbrojony w armaturę
uzupełniającą – patrz rozdział „Montaż typowych elementów w rozdzielaczach”.
[email protected]
3
SYSTEM KAN-therm - instrukcja montażu i obsługi rozdzielaczy serii 61, 81, 91
Budowa i zastosowanie rozdzielacza serii 61, 91
Rys.12 Śrubunek
Rys.10 Budowa rozdzielacza serii 61
Rys.11 Budowa rozdzielacza serii 91
Rozdzielacze serii 61, 91 Systemu KAN-therm przeznaczone są do stosowania w instalacjach
grzewczych. Rozdzielacze posiadają belkę górną oraz dolną wykonaną z profilu mosiężnego:
G1" - seria 61,
G1¼" - seria 91
Poszczególne obwody przyłączane są do rozdzielacza za pomocą śrubunków do rur PE-RT, PE-Xc lub
śrubunków i przyłączek do rur PE-RT/Al/PE-HD, PE-RT/Al/PE-RT. Połączenia tego typu są samouszczelniające
(nie należy stosować dodatkowych uszczelnień w postaci pakuł lub taśmy teflonowej).
Rys. 7
Śrubunek do rur PE-Xc, PE-RT
Rys. 8
Śrubunek do rur PE-RT/Al/PE-HD,
PE-RT/Al/PE-RT
Rys. 9
Przyłączka do rur PE-RT/Al/PE-HD,
PE-RT/Al/PE-RT
Budowa rozdzielacza serii 61, 91:
1. Wyjścia na poszczególne obwody z gwintem zewnętrznym G¾" (Eurokonus).
2. Korek z uszczelką z gwintem (wyposażenie standardowe):
a. GZ1" – seria 61 (rys.10),
b. GW1¼" – seria 91 (rys.11).
3. Uchwyty z otworami, do zamocowania rozdzielacza w szafce (śruby mocujące znajdują się na wyposażeniu szafki).
4. Otwór na górnej i dolnej belce, z GW½", do zamocowania odpowietrznika.
4
www.kan.com.pl
SYSTEM KAN-therm - instrukcja montażu i obsługi rozdzielaczy serii 61, 81, 91
Zasilanie oraz powrót rozdzielacza serii 61 należy przyłączać stosując specjalne sety proste (K-600400) lub sety
kątowe (K-600500) wyposażone standardowo we własne uszczelnienia, dostępne w ofercie KAN.
W celu podłączenia zasilania i powrotu do rozdzielacza serii 91 należy zastosować specjalne śrubunki do
rozdzielacza serii 91 znajdujące się w ofercie KAN (rys.12): 1¼" × 1" (91000) lub 1¼" × ¾" (91001).
Śrubunek wyposażony jest we własne uszczelnienie – nie stosować dodatkowego uszczelnienia typu pakuły z
dodatkiem past lub teflon.
Po wykręceniu korka (rys.1, 10 - element nr 2) z belki górnej i dolnej, rozdzielacz może być uzbrojony w armaturę
uzupełniającą (dotyczy rozdzielacza serii 81, 61) – patrz rozdział „Montaż typowych elementów w
rozdzielaczach”.
Uwaga: Ze względu na inną konstrukcję rozdzielacza serii 91, niemożliwy jest montaż typowych
elementów do rozdzielacza.
[email protected]
5
SYSTEM KAN-therm - instrukcja montażu i obsługi rozdzielaczy serii 61, 81, 91
Montaż typowych elementów w rozdzielaczach
Wszystkie typowe elementy pokazane poniżej, są wyposażone we własne uszczelnienia typu O-Ring i nie należy
stosować dodatkowych uszczelnień w postaci taśmy teflonowej lub pakuł (wyjątkiem są odpowietrzniki
samoczynne z zaworem stopowym).
6
Rozdzielacz 61 lub 81
z korkiem G1" (6095.43)
Rozdzielacz 61 lub 81
z redukcją G1"×G¾"(4.13)
Rozdzielacz 61 lub 81
z redukcją G1"×G½"(4.12)
Rozdzielacz 61 lub 81
z redukcją G1"×G½"(4.12) i zaworem spustowoodpowietrzającym (1305.11)
Rozdzielacz 61 lub 81
z odpowietrznikiem automatycznym
i zaworem spustowym (R5541)
Rozdzielacz 61 lub 81
z trójnikiem (R542), korkiem G½" (6095.34) i odpowietrznikiem
ręcznym (5322)
www.kan.com.pl
SYSTEM KAN-therm - instrukcja montażu i obsługi rozdzielaczy serii 61, 81, 91
Rozdzielacz 61 lub 81 z trójnikiem (R542),
korkiem G½" (6095.34) i odpowietrznikiem samoczynnym
z zaworem stopowym (0.52071)
Rozdzielacz 61 lub 81 z trójnikiem (R542),
korkiem G½" (6095.34)
i zaworem spustowo-odpowietrzającym (1305.11)
Uwaga!
Odpowietrznik samoczynny z zaworem stopowym
(0.52071) nie jest wyposażony w O-Ring.
W celu uszczelnienia połączenia należy użyć taśmy
teflonowej lub pakuł.
Górna i dolna belka rozdzielacza 61 lub 81
z setem prostym (K-600400)
Górna belka rozdzielacza 61 lub 81
z setem kątowym (K-600500)
Uwaga!
Sety są dostępne w kompletach (góra + dół).
Uwaga!
Sety są dostępne w kompletach (góra + dół).
[email protected]
7
SYSTEM KAN-therm - instrukcja montażu i obsługi rozdzielaczy serii 61, 81, 91
Dolna belka rozdzielacza 61 lub 81 z setem kątowym
(K-600500)
Uwaga!
Sety są dostępne w kompletach (góra + dół).
8
Rozdzielacz 61 lub 81 z kompletem setów kątowych
www.kan.com.pl
