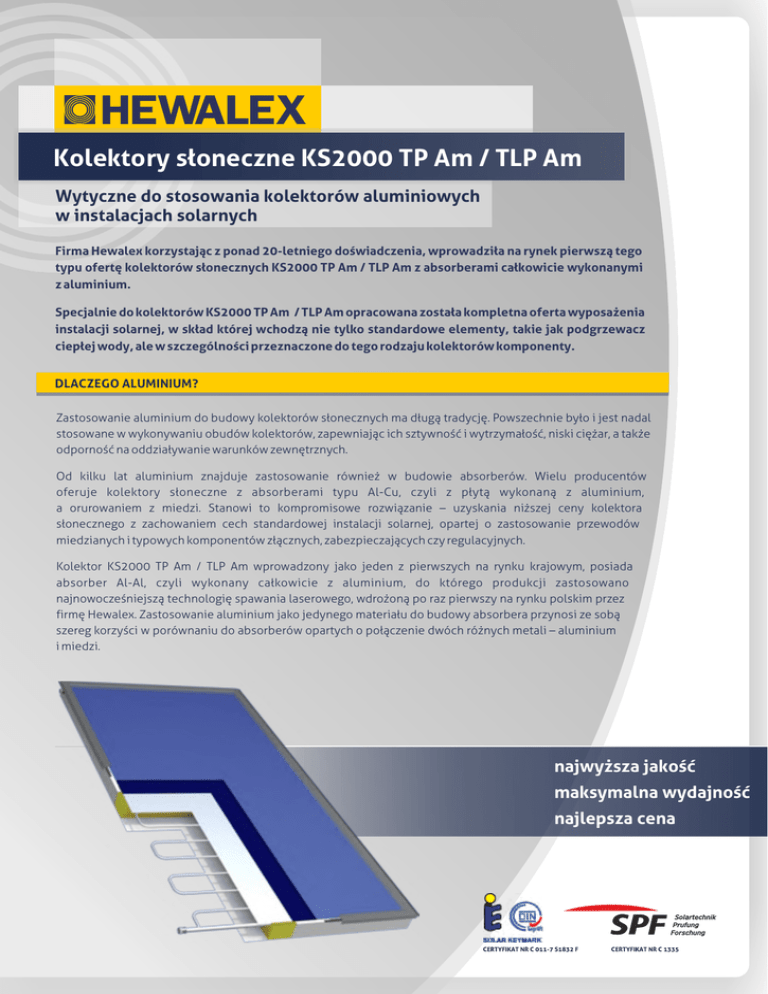

Kolektory słoneczne KS2000 TP Am / TLP Am
Wytyczne do stosowania kolektorów aluminiowych
w instalacjach solarnych
Firma Hewalex korzystając z ponad 20-letniego doświadczenia, wprowadziła na rynek pierwszą tego
typu ofertę kolektorów słonecznych KS2000 TP Am / TLP Am z absorberami całkowicie wykonanymi
z aluminium.
Specjalnie do kolektorów KS2000 TP Am / TLP Am opracowana została kompletna oferta wyposażenia
instalacji solarnej, w skład której wchodzą nie tylko standardowe elementy, takie jak podgrzewacz
ciepłej wody, ale w szczególności przeznaczone do tego rodzaju kolektorów komponenty.
DLACZEGO ALUMINIUM?
Zastosowanie aluminium do budowy kolektorów słonecznych ma długą tradycję. Powszechnie było i jest nadal
stosowane w wykonywaniu obudów kolektorów, zapewniając ich sztywność i wytrzymałość, niski ciężar, a także
odporność na oddziaływanie warunków zewnętrznych.
Od kilku lat aluminium znajduje zastosowanie również w budowie absorberów. Wielu producentów
oferuje kolektory słoneczne z absorberami typu Al-Cu, czyli z płytą wykonaną z aluminium,
a orurowaniem z miedzi. Stanowi to kompromisowe rozwiązanie – uzyskania niższej ceny kolektora
słonecznego z zachowaniem cech standardowej instalacji solarnej, opartej o zastosowanie przewodów
miedzianych i typowych komponentów złącznych, zabezpieczających czy regulacyjnych.
Kolektor KS2000 TP Am / TLP Am wprowadzony jako jeden z pierwszych na rynku krajowym, posiada
absorber Al-Al, czyli wykonany całkowicie z aluminium, do którego produkcji zastosowano
najnowocześniejszą technologię spawania laserowego, wdrożoną po raz pierwszy na rynku polskim przez
firmę Hewalex. Zastosowanie aluminium jako jedynego materiału do budowy absorbera przynosi ze sobą
szereg korzyści w porównaniu do absorberów opartych o połączenie dwóch różnych metali – aluminium
i miedzi.
najwyższa jakość
maksymalna wydajność
najlepsza cena
Fakty wynikające z zastosowania aluminium w budowie absorberów
Zastosowanie aluminium w budowie kolektorów słonecznych niesie ze sobą szereg korzyści takich jak:
ź obniżenie ceny końcowej kolektora słonecznego o 10÷25%;
ź obniżenie wagi absorbera o około 50% oraz całego kolektora słonecznego o około 15%;
ź zachowanie wysokiej sprawności kolektora słonecznego dzięki bardzo dobrej przewodności cieplnej aluminium;
ź wyeliminowanie możliwości występowania naprężeń i ognisk korozji na styku dwóch różnych materiałów, dzięki łączeniu
materiałów jednakowych pod względem cech cieplnych i wytrzymałościowych;
ź ponad standardowa odporność absorbera aluminiowego na działanie wilgoci i środowiska kwaśnego potwierdzona
w 2009 roku w badaniach IZT Berlin;
ź w przyszłości łatwy recycling absorbera wykonanego z jednego materiału.
Zastosowanie aluminium w budowie kolektorów słonecznych wymaga zachowania kilku reguł:
ź stosowanie w instalacji solarnej komponentów nie oddziaływujących na powierzchnie aluminiowe;
®
ź stosowanie czynnika grzewczego – glikolu propylenowego Tyfocor L;
ź staranne odpowietrzenie instalacji podczas jej uruchomienia;
ź uwzględnienie zasad łączenia w baterie kolektorów typu KS2000 TP Am / TLP Am;
1. Rura aluminiowa HyLifeTMSolar
po 41 dniach testu
Budowa absorbera kolektora KS2000 TP Am / TLP Am opiera się o
zastosowanie specjalistycznej, precyzyjnej rury HyLifeTMSolar
produkcji Norsk Hydro ASA wykonanej ze specjalnego stopu
aluminium. Rura łączona jest z absorberem nowoczesną metodą
spawania laserowego, zapewniając maksymalną wytrzymałość
mechaniczną, brak deformacji blachy absorbera czy
mikrouszkodzeń powierzchni materiałów oraz skuteczne
przewodzenie ciepła. Odporność rury HyLifeTMSolar na korozję
została potwierdzona w badaniach Instytutu SPF Rapperswil. Przeprowadzono je w 600 cyklach dla każdej z 14 próbek, w środowisku
zasolonym (test SWAAT). Takie warunki reprezentują min. 20-letni okres eksploatacji. Na powierzchni rur nie stwierdzono
zwiększonych ognisk korozji. Dla porównania poddano testom stop 3103, gdzie po 8 dniach doszło do głębokiej korozji.
2. Sprawność kolektora słonecznego KS2000 TP Am / TLP Am
90%
Kolektor KS2000 TP Am / TLP Am uzyskał
w badaniach certyfikujących Instytutu SPF
Rapperswil ponadstandardowe parametry
s p r a w n o ś c i p r a c y. Po r ó w n u j ą c d a n e
kolektorów powszechnie dostępnych na rynku
polskim (z certyfikatów Solar Keymark)
widoczna jest przynależność kolektora
KS2000 TP Am / TLP Am do grupy najbardziej
wydajnych urządzeń na rynku. Jeśli porówna
się wskaźnik „Cena/Wydajność", kolektor
KS2000 TP Am/TLP Am jest zdecydowanie bez
konkurencyjny na rynku.
Nasłonecznienie 600 W/m2
Dane odniesione do powierzchni apertury według
certyfikatów Solar Keymark (solarkeymark.org).
80%
70%
60%
Biawar Sirius
Biawar Sirius Plus
Buderus Logasol CKN 1.0
Buderus SKN 3.0
Cosmosun Basic 2.51
DeDietrich PRO 2.5
Galmet KSG20
Hewalex KS2000 TP Am
Immergas EPMA
Junkers FKC-1S
Junkers FKT-1S
Kospel KSH-2.0
Kospel KSH.A-2,3
Poleko SX2.0
Ulrich Selektlaser SL 2.0
Vaillant auro THERM VFK 145 V
Viessmann 100-F
Viessmann 200-F
Watt 3000 S
Watt 4000 S
50%
40%
30%
20%
10%
0%
0K
18 K
32 K
48 K
64 K
Różnica temperatury pomiędzy absorberem, a otoczeniem (K)
80 K
3. Budowa i cechy szczególne kolektora słonecznego KS2000 TP Am / TLP Am
Kolektor słoneczny KS2000 TP Am / TLP Am oferowany
jest w dwóch wariantach obudowy:
aluminiowa
nielakierowana KS2000 TP Am oraz aluminiowa
lakierowana KS2000 TLP Am .
Obudowa nielakierowana
Nr kat. 14.44.00
Kolektor KS2000 TP Am
Obudowa lakierowana RAL7022
Nr kat. 14.45.00
Kolektor KS2000 TLP Am
Cechy szczególne:
Wymiary
ź absorber aluminiowy z blachy o zwiększonej
Powierzchnia brutto
2,091 m2
Powierzchnia czynna (apertury)
1,827 m2
Powierzchnia absorbera
1,827 m2
2-krotnie grubości 0,40 mm dla zrównoważenia
mniejszej od miedzi przewodności cieplnej;
ź warstwa selektywna eta plus firmy BlueTec
o absorpcyjności 95% i emisyjności 5%;
2020 × 1035 × 90 mm
1,1 l
Pojemność cieczowa
36 kg
Waga
ź układ meandryczny przewodów (wężownica) dla
ograniczenia liczby spoin w orurowaniu absorbera;
ź szyba ze szkła solarnego – hartowanego,
o najwyższej klasie przepuszczalności
promieniowania słonecznego U1, 91,6%;
81,7 %
Sprawność optyczna
Współczynnik strat ciepła a1
4,17 W/(m2K)
Współczynnik strat ciepła a2
0,0077 W/(m2K2)
2050C
Temperatura stagnacji
6 bar
Maksymalne ciśnienie pracy
ź izolacja cieplna z wełny mineralnej 50 mm dla dna
obudowy, 20 mm dla ścianek bocznych;
4 × ¾"
Przyłącza kolektora
1,2 (0,9÷1,5) l/min.
Natężenie przepływu nominalne (dopuszczalne)
ź obudowa aluminiowa gięta z jednego arkusza
blachy dla zapewnienia sztywności i szczelności.
11 kPa (110 mbar)
Opory przepływu dla natężenia nominalnego
10 lat
Gwarancja
4. Zestawy solarne z kolektorami słonecznymi KS2000 TP Am / TLP Am
Kompletne zestawy solarne, zawierają od 2 do 5 kolektorów słonecznych, podgrzewacz pojemnościowy oraz wymagany osprzęt
instalacji. Zakup zestawu solarnego zmniejsza całkowity koszt inwestycji i eliminuje konieczność kompletacji systemu. Jest to
szczególnie istotne w przypadku kolektorów z absorberami aluminiowymi Al-Al, gdzie wybór zestawu zapewnia zastosowanie
przeznaczonych dla nich odpowiednich komponentów.
Nazwa zestawu solarnego
Podstawowe elementy
Przeznaczenie /
Ilość osób
Nr kat.
Cena netto
2 TLPAm-200W
2x KS2000 TLP Am, podgrzewacz VF 200-2
CWU / 2-4
92.45.01
6.460 PLN
2 TLPAm-250C
2x KS2000 TLP Am, podgrzewacz OKC 250 NTRR
CWU / 2-4
92.45.02
6.710 PLN
3 TLPAm-300W
3x KS2000 TLP Am, podgrzewacz VF 300-2S
CWU / 3-5
93.45.01
7.860 PLN
4 TLPAm-400W
4x KS2000 TLP Am, podgrzewacz VF 400-2
CWU / 4-6
94.45.01
9.990 PLN
4 TLPAm-INTEGRA400
4x KS2000 TLP Am, podgrzewacz INTEGRA 400/100
CWU + CO / 3-6
94.45.03
11 290 PLN
5 TLPAm-500W
5x KS2000 TLP Am, podgrzewacz VF 500-2
CWU / 5-8
95.45.01
11.410 PLN
5 TLPAm-INTEGRA500
5x KS2000 TLP Am, podgrzewacz INTEGRA 500/140
CWU + CO / 3-8
95.45.05
12.680 PLN
Skład zestawu solarnego:
ź
ź
ź
ź
ź
ź
ź
ź
ź
kolektory słoneczne KS2000 TLP Am
zestaw przyłączeniowy kolektora ZPKS Am
podgrzewacz pojemnościowy
zestaw przyłączeniowy podgrzewacza Pa-Gw1"
zespół pompowo-sterowniczy ZPS 18a-01
zespół naczynia przeponowego
czynnik grzewczy Tyfocor®L
profil maskujący
otulina Armaflex HT w osłonie 2 m
Elementy dodatkowe do zamówienia:
źuchwyt mocujący w zależności od warunków
zabudowy kolektorów
źrury elastyczne stalowe SNP z izolacją cieplną
5. Zestawy przyłączeniowe kolektorów KS2000 TP Am / TLP Am
Do łączenia kolektorów KS2000 TP Am / TLP Am
przeznaczone są specjalne zestawy przyłączeniowe ZPKS
Am zawierające elementy wykonane ze stali nierdzewnej
i aluminium. Montaż czujnika temperatury możliwy jest
w oddzielnej tulei zanurzeniowej. Do podłączenia
stalowych przewodów elastycznych SNP do baterii
wykorzystuje się nakrętki wykonane z aluminium.
Połączenia między kolektorami wykonane są z
elastycznych rur ze stali nierdzewnej dla kompensacji
wydłużeń cieplnych.
Zastosowanie zestawu ZPKS Am przeznaczonego dla kolektorów KS2000 TP Am / TLP Am zapewnia zachowanie trwałości absorbera
w całym okresie eksploatacji i utrzymanie 10-letniej gwarancji na kolektory słoneczne.
6. Reguła łączenia kolektorów KS2000 TP Am / TLP Am (tabliczki znamionowe)
Łączenie w baterie kolektorów słonecznych z absorberami meandrycznymi wymaga zachowania reguły widoczności tabliczek
znamionowych. Kolektory należy łączyć w taki sposób, aby tabliczka znamionowa (naklejka) umieszczona z boku obudowy, była
zawsze widoczna na zewnątrz baterii kolektorów - niezależnie od podłączenia lewo- lub prawostronnego.
Kolektory KS2000 TP Am / TLP Am
można łączyć w baterie:
ź jednostronnie – maksymalnie do
5 kolektorów w baterii;
ź dwustronnie – maksymalnie do
8 kolektorów w baterii.
Zachowanie reguły połączenia kolektorów zapewnia przepływ czynnika grzewczego przez całe orurowanie absorberów oraz
dokładny odczyt temperatury z czujnika T1.
7. Podłączenie podgrzewacza pojemnościowego do instalacji solarnej
Podgrzewacz pojemnościowy pracujący w instalacji z kolektorami słonecznymi
KS2000 TP Am / TLP Am, przyłączany jest z wykorzystaniem zestawu Pa-Gw1",
w skład którego wchodzą 2 obudowy czujników temperatury, dla współpracy
z regulatorem elektronicznym G-425 oraz 1 szt. przyłącza elastycznego
z nierdzewnej rury stalowej, dla zestawu pompowo-sterowniczego ZPS18a-01.
Chromowane obudowy czujników są dopuszczone do zastosowania w instalacjach
z aluminiowym orurowaniem.
Obudowy chromowane czujników temperatury (T2, T3),
z gwintem wewnętrznym Gw 1". Dla podgrzewaczy z króćcami
o gwintach wewnętrznych, dostępne są również obudowy
z gwintem zewnętrznym Gz 1".
8. Zespół pompowo-sterowniczy ZPS18a-01
Specjalnie do kolektorów słonecznych KS2000 TP Am / TLP Am, opracowany został
uniwersalny zespół pompowo-sterowniczy ZPS18a-01 (możliwy do stosowania także
z kolektorami o innych absorberach).
Parametr
Wartość
Szerokość:
215 mm
Wysokość:
845 mm
Maksymalny przepływ:
Elementy składowe zestawu ZPS18a-01
ź obudowa/izolacja
ź regulator G-425-P01 z 3 czujnikami temp
18 l/min.
Maks. wysokość podnoszenia
ź odpowietrznik ręczny z wężykiem
ź zawór spustowy – górny i dolny
ź zawór bezpieczeństwa 6 bar
w punkcie zerowym (0 l/min.)
6,0 mH20
ź pompa obiegowa WILO 15/6-3-FSR
Maks. wysokość podnoszenia dla 18 l/min.:
3,5 mH20
ź zawór kulowy
Maksymalna temperatura pracy:
Maksymalne ciśnienie pracy:
Króćce:
120oC
6 bar
¾"
ź termometr 0–120°C
ź separator powietrza z zaworem zwrotnym
ź manometr 0–6 bar
ź przewód zasilający
Wszystkie elementy zestawu ZPS18a-01 wykonane są z materiałów neutralnych dla aluminium. Jest to pierwsze tego typu rozwiązanie
na rynku kolektorów słonecznych. Jednocześnie wprowadza całkowicie nowy opatentowany algorytm sterowania pracą instalacji
solarnej oraz łatwość jej uruchamiania i obsługi.
9. Sterownik solarny G-425
W odróżnieniu od standardowych układów regulacji, sterownik G-425
zabudowany w zespole pompowo-sterowniczym ZPS18a-01, funkcjonuje
standardowo w oparciu o 3 czujniki temperatury. Natężenie przepływu
czynnika grzewczego ustalane jest automatycznie niezależnie od ilości
kolektorów słonecznych. Płynna regulacja wydajności pompy obiegowej
realizowana jest w oparciu o pomiar temperatury T2 i T3 na zasilaniu
i powrocie z wężownicy podgrzewacza pojemnościowego.
Uruchomienie sterownika polega jedynie na wprowadzeniu wymaganej
temperatury wody użytkowej. Płynna regulacja natężenia przepływu odbywa
się dzięki zastosowaniu specjalnie opracowanej do zespołu ZPS18a-01,
pompy obiegowej Wilo 15/6-3-FSR. Bazuje ona na standardowym rozwiązaniu pompy 3-stopniowej, gdzie zarówno przełączanie
biegów pracy, jak i regulacja obrotów w ich zakresach przebiega automatycznie.
Cechy szczególne rozwiązania:
ź precyzyjne dopasowanie przepływu do chwilowej mocy
kolektora i odbioru ciepła przez wężownicę podgrzewacza;
ź maksymalne pozyskiwanie ciepła wytwarzanego
w kolektorach, dzięki optymalizacji pracy pompy
obiegowej;
ź sygnalizacja nieprawidłowości w pracy obiegu na
podstawie analizy temperatury T1 oraz T2 na zasilaniu
wężownicy;
ź ochrona przed wynoszeniem ciepła z podgrzewacza dzięki
pomiarowi temperatury T1
i T3 na wyjściu z wężownicy;
ź ochrona przed przegrzewaniem kolektorów słonecznych,
funkcja urlopowa i przeciw zamrożeniowa
10. Rura elastyczna ze stali nierdzewnej typu SNP-DN16
Do wykonania instalacji solarnej z kolektorami KS2000 TP Am / TLP Am, należy stosować rury i elementy złączne neutralne dla
powierzchni aluminiowych absorbera. W tym celu oferowana jest rura typu SNP-DN16, którą można zastosować do maksymalnie 5
kolektorów typu KS2000, w następujących długościach:
Maksymalna łączna długość
przewodów SNP-DN16
Ilość kolektorów
2 x KS2000 TP Am / TLP Am
120 mb
3 x KS2000 TP Am / TLP Am
60 mb
4 x KS2000 TP Am / TLP Am
30 mb
5 x KS2000 TP Am / TLP Am
20 mb
Rura elastyczna SNP-DN16 oferowana jest w kręgach 50 mb, w wariantach:
ź bez izolacji cieplnej;
0
ź z izolacją cieplną AC/13 (do 105 C, zastosowanie wewnątrz budynku);
ź z izolacją cieplną HT/13 (zastosowanie również na zewnątrz budynku,
podwyższone temperatury do 150oC, odporność UV);
ź z izolacją cieplną HT/13 i osłoną (własności jak izolacja HT/13,
z dodatkową osłoną w postaci folii zabezpieczającej przed uszkodzeniami
mechanicznymi).
Połączenia rury elastycznej SNP-DN16 należy wykonywać w technologii eliminującej możliwość bezpośredniego kontaktu
z nośnikiem ciepła elementów zawierających cynk i miedź, stąd nie dopuszcza się złączek mosiężnych i ocynkowanych,
a także rur miedzianych. Dostarczone w komplecie nakrętki mosiężne przeznaczone do montażu przy podgrzewaczu, nie mają
bezpośredniego kontaktu z nośnikiem ciepła i elementami aluminiowymi kolektora. Do wykonywania odpowiedniej przylgi
w połączeniach skręcanych, oferowana jest praktyczna ręczna zagniatarka.
11. Uruchomienie instalacji
W trakcie montażu i uruchamiania instalacji solarnej należy wziąć pod uwagę informacje zawarte w instrukcjach montażowych.
Zgodność tych czynności z wymaganiami producenta pozwala zapewnić pełne bezpieczeństwo funkcjonowania instalacji
i zachowanie gwarancji. W przypadku kolektorów KS2000 TP Am / TLP Am, z absorberami aluminiowymi typu Al-Al, wykonanie
instalacji w szczególności wymaga zwrócenia uwagi na zastosowanie komponentów o neutralnym oddziaływaniu na powierzchnie
aluminiowe. Jako czynnik grzewczy należy stosować sprawdzony w warunkach testowych, glikol propylenowy Tyfocor ®L.
Obieg czynnika grzewczego musi być napełniony pod odpowiednim ciśnieniem sprawdzonym z stanie zimnym, a także dokładnie
odpowietrzony. Zespół pompowo-sterowniczy ZPS18a-01 został wysoko oceniony w laboratorium badawczym firmy Wilo pod
względem sprawności odpowietrzania układu. Jego budowa pozwala także na dogodne napełnianie, opróżnianie
i płukanie instalacji.
Zestaw solarny Hewalex
Wykaz asortymentu
Numer katalogowy
Cena netto
Zestaw solarny Hewalex 2 TLPAm-200W
92.45.01
6.460 PLN
Zestaw solarny Hewalex 2 TLPAm-250C
92.45.02
6.710 PLN
Zestaw solarny Hewalex 3 TLPAm-300W
93.45.01
7.860 PLN
Zestaw solarny Hewalex 4 TLPAm-400W
94.45.01
9.990 PLN
Zestaw solarny Hewalex 4 TLPAm-INTEGRA400
94.45.03
11 290 PLN
Zestaw solarny Hewalex 5 TLPAm-500W
95.45.01
11.410 PLN
Zestaw solarny Hewalex 5 TLPAm-INTEGRA500
95.45.05
12.680 PLN
Partner
Podano ceny netto. Niniejsza publikacja nie stanowi
oferty w rozumieniu Kodeksu Cywilnego. 07/2012
Oferta ważna od 01.06.2012.
www.hewalex.pl
