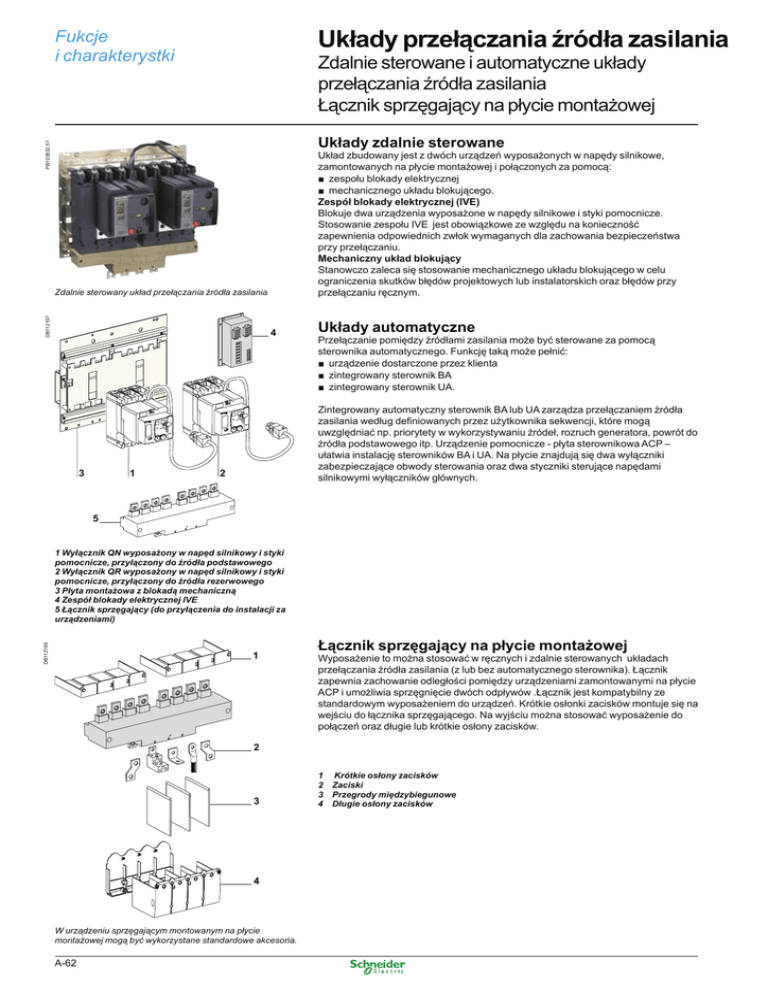

Układy przełączania źródła zasilania
Fukcje
i charakterystki
Zdalnie sterowane i automatyczne układy
przełączania źródła zasilania
Łącznik sprzęgający na płycie montażowej
PB103832-51
Układy zdalnie sterowane
Układ zbudowany jest z dwóch urządzeń wyposażonych w napędy silnikowe,
zamontowanych na płycie montażowej i połączonych za pomocą:
■ zespołu blokady elektrycznej
■ mechanicznego układu blokującego.
Zespół blokady elektrycznej (IVE)
Blokuje dwa urządzenia wyposażone w napędy silnikowe i styki pomocnicze.
Stosowanie zespołu IVE jest obowiązkowe ze względu na konieczność
zapewnienia odpowiednich zwłok wymaganych dla zachowania bezpieczeństwa
przy przełączaniu.
Mechaniczny układ blokujący
Stanowczo zaleca się stosowanie mechanicznego układu blokującego w celu
ograniczenia skutków błędów projektowych lub instalatorskich oraz błędów przy
przełączaniu ręcznym.
DB112197
Zdalnie sterowany układ przełączania źródła zasilania
4
Układy automatyczne
Przełączanie pomiędzy źródłami zasilania może być sterowane za pomocą
sterownika automatycznego. Funkcję taką może pełnić:
■ urządzenie dostarczone przez klienta
■ zintegrowany sterownik BA
■ zintegrowany sterownik UA.
QN
Zintegrowany automatyczny sterownik BA lub UA zarządza przełączaniem źródła
zasilania według definiowanych przez użytkownika sekwencji, które mogą
uwzględniać np. priorytety w wykorzystywaniu źródeł, rozruch generatora, powrót do
źródła podstawowego itp. Urządzenie pomocnicze - płyta sterownikowa ACP –
ułatwia instalację sterowników BA i UA. Na płycie znajdują się dwa wyłączniki
zabezpieczające obwody sterowania oraz dwa styczniki sterujące napędami
silnikowymi wyłączników głównych.
Ø5...8
Ø5...8
3
1
2
5
DB112199
1 Wyłącznik QN wyposażony w napęd silnikowy i styki
pomocnicze, przyłączony do źródła podstawowego
2 Wyłącznik QR wyposażony w napęd silnikowy i styki
pomocnicze, przyłączony do źródła rezerwowego
3 Płyta montażowa z blokadą mechaniczną
4 Zespół blokady elektrycznej IVE
5 Łącznik sprzęgający (do przyłączenia do instalacji za
urządzeniami)
1
Łącznik sprzęgający na płycie montażowej
Wyposażenie to można stosować w ręcznych i zdalnie sterowanych układach
przełączania źródła zasilania (z lub bez automatycznego sterownika). Łącznik
zapewnia zachowanie odległości pomiędzy urządzeniami zamontowanymi na płycie
ACP i umożliwia sprzęgnięcie dwóch odpływów .Łącznik jest kompatybilny ze
standardowym wyposażeniem do urządzeń. Krótkie osłonki zacisków montuje się na
wejściu do łącznika sprzęgającego. Na wyjściu można stosować wyposażenie do
połączeń oraz długie lub krótkie osłony zacisków.
2
3
4
W urządzeniu sprzęgającym montowanym na płycie
montażowej mogą być wykorzystane standardowe akcesoria.
A-62
1
2
3
4
Krótkie osłony zacisków
Zaciski
Przegrody międzybiegunowe
Długie osłony zacisków
Połączenie zdalnie sterowanego układu przełączania
źródła zasilania ze zintegrowanym sterownikiem BA
lub UA umożliwia automatyczne sterowanie
przełączania źródła zasilania zgodnie z definiowanym
przez użytkownika programem.
Funkcje sterowników BA i UA
Sterownik
BA
Kompatybilne wyłączniki
Czteropozycyjny selektor
Praca automatyczna
Wymuszone korzystanie ze źródła podstawowego
PB100855-30
UA
Compact NSX100 to 630
wyłączniki
Wymuszone korzystanie ze źródła rezerwowego
Stop (wyłączone źródło podstawowe i rezerwowe)
•
•
•
•
•
•
•
•
•
•
Praca automatyczna
Monitorowanie źródła podstawowego i automatyczne przełączanie z
jednego źródła do drugiego
Sterowanie rozruchem zespołu generatorowego
•
•
•
•
Opóźnione wyłączanie (regulowana zwłoka) zespołu generatorowego
Wyłączanie i ponowne załączanie obciążeń niepriorytetowych
Sterownik BA
Przełączanie na źródło rezerwowe w przypadku braku jednej fazy
źródła podstawowego
Testowanie
PB100856-30
Poprzez otwarcie wyłącznika P25M przed sterownikiem
•
•
•
•
•
•
•
•
•
•
•
•
•
Przez naciśnięcie przycisku testowego z przodu sterownika
Sygnalizacja
Sygnalizacja stanu wyłącznika z przodu sterownika: ON, OFF,
wyzwolenie spowodowane zakłóceniem
Styk sygnalizacji trybu automatycznego
Inne funkcje
Wybór rodzaju źródła podstawowego (jednofazowe lub trójfazowe)
Możliwość dowolnego przejścia na zasilanie rezerwowe
PB100857-35
Sterownik UA
Wymuszone zasilanie ze źródła podstawowego
jeżeli źródło rezerwowe jest nieczynne
Dodatkowy styk testowy (nie będący częścią sterownika)
Przejście do źródła rezerwowego tylko przy zamkniętym styku
(np. w celu wykonania testu częstotliwości)
Ustawianie maksymalnego czasu rozruchu źródła rezerwowego
•
Zasilanie
Napięcia przełączane (1)
220 to 240 V 50/60 Hz
440 V 60 Hz
•
•
•
•
•
•
•
•
•
•
380 to 415 V 50/60 Hz
Progi
Obniżenie napięcia
0.35 Un ≤ napięcie ≤ 0.7 Un
Zanik fazy
0.5 Un ≤ napięcie ≤ 0.7 Un
Obecność napięcia
napięcie ≥ 0.85 Un
•
Charakterystyka styków wyjściowych (beznapięciowe)
Znamionowy prąd cieplny (A)
8
Zespół sterowania do sterowników BA lub UA.
Minimalne obciążenie
10 mA przy 12 V
Kategoria użytkowania (PN-EN 60947-5-1)
Prąd roboczy (A)
24 V
48 V
110 V
220/240 V
250 V
380/415 V
440 V
660/690 V
AC
AC12
8
8
8
8
5
4
-
AC13
7
7
6
6
-
AC14
5
5
4
4
-
AC15
6
5
4
3
-
DC
DC12
8
2
0.6
0.4
-
DC13
2
-
(1) Sterownik jest zasilany z rezerwowego płyty sterownikowej ACP. Mechanizmy płyty ACP,
zespołu IVE i wyłącznika muszą być zasilane jednakowym napięciem. Jeżeli napięcie to jest
takie samo, jak napięcie źródła, wówczas urządzenia te mogą być zasilane bezpośrednio
ze źródła podstawowego lub rezerwowego. Jeżeli nie, należy zastosować transformator
separacyjny.
