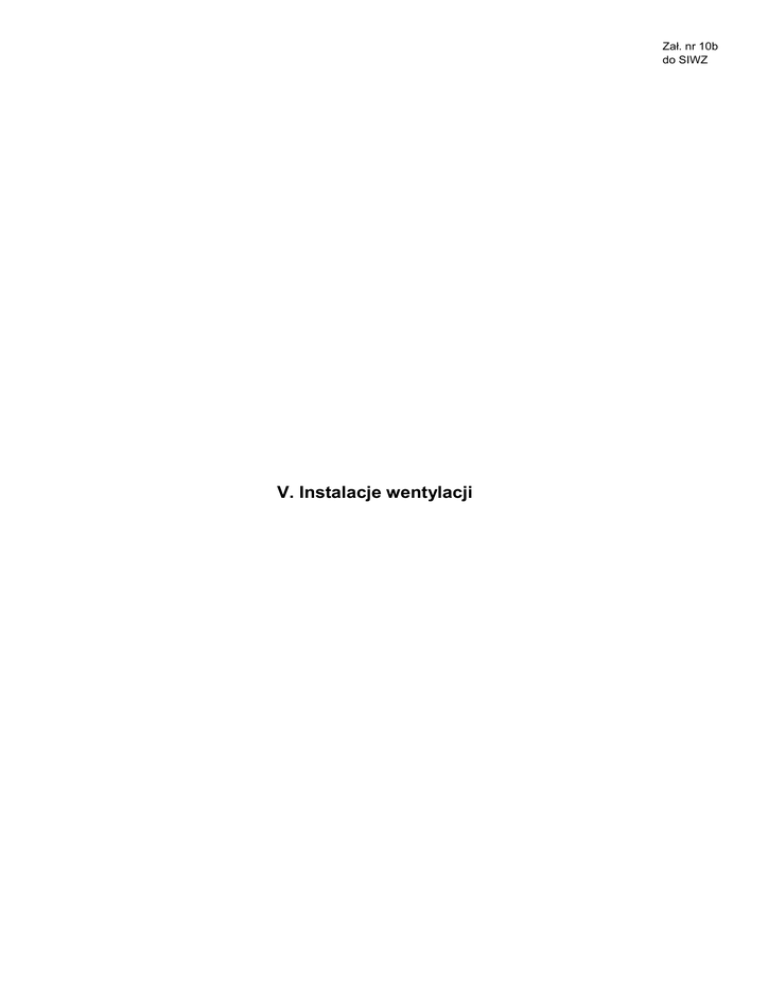

Zał. nr 10b
do SIWZ
V. Instalacje wentylacji
1. Instalacja wentylacji.
Opis stanu projektowego
W sanitariatach budynku nr 2 przy ul.Tokarzewskiego – Karasiewicza 4
w Warszawie projektowana jest wentylacja mechaniczna wywiewna
(wspomaganie wentylacji grawitacyjnej).
Obliczenia ilości powietrza wywiewanego.
Parter
1) Pomieszczenie 0.1 W-C damski
V = Vm* nm
Vm – ilość powietrza na miskę
V = 50* 1
nm - ilość misek
V = 50m3/h
2) Pomieszczenie 0.3 W-C męski
W pomieszczeniach W-C naleŜy zapewnić wymianę powietrza w ilości
nie mniejszej niŜ 50 m3/h na miskę i 25 m3/h na pisuar
V = Vm* nm +Vp*np
Vp – ilość powietrza na miskę
V = 50*1 + 25*1
Vp – ilość powietrza na pisuar
V = 75m3/h
nm - ilość misek
np - ilość pisuarów
Wentylację wyciągową będzie stanowił systemy W – 1 wyposaŜony
jest w wentylator rurowy jednostopniowy RADAX Φ 160 Multi Vent
MV 160 firmy Helios
o następującej charakterystyce:
V= 200 m3/ h
∆P = 75 – 175 Pa w zaleŜności od obrotów
n= 1520/2290 min-1
Pobór mocy min.40 W max 58 W
3) Pomieszczenie 05 W-C męski
V = Vm* nm +Vp*np
Vp – ilość powietrza na miskę
V = 50*2 + 25*2
Vp – ilość powietrza na pisuar
V =150m3/h
nm - ilość misek
np - ilość pisuarów
4) Pomieszczenie 0.7 natrysk
W pomieszczeniach natrysku naleŜy zapewnić wymianę powietrza w
ilości nie mniejszej niŜ 20 wymian na godzinę
Vk = 1,4* 1 * 2,5
Vk – kubatura pomieszczenia
Vk = 3,5 m3
n – krotnosć wymian
V = Vk * n
V = 3,5 * 20
V = 70 m3/h
5) Pomieszczenie 0.8 W-C męski
V = Vm* nm +Vp*np
Vp – ilość powietrza na miskę
V = 50*1 + 25*1
Vp – ilość powietrza na pisuar
V = 75m3/h
nm - ilość misek
np - ilość pisuarów
Wentylację wyciągową będzie stanowił systemy W – 2 wyposaŜony
jest w wentylator rurowy jednostopniowy RADAX Φ 160 Multi Vent
MV 160 firmy Helios
V= 300 m3/ h
o następującej charakterystyce:
∆P = 75 – 175 Pa w zaleŜności od obrotów
n= 1520/2290 min-1
Pobór mocy min.40 W max 58 W
I- sze piętro
1) Pomieszczenie 1. 4 W-C męski
V = Vm* nm +Vp*np
Vp – ilość powietrza na miskę
V = 50*1 + 25*1
Vp – ilość powietrza na pisuar
V =75m3/h
nm - ilość misek
np - ilość pisuarów
2) Pomieszczenie 1.2 W-C damski
V = Vm* nm
Vm – ilość powietrza na miskę
V = 50* 2
nm - ilość misek
V = 100m3/h
Wentylację wyciągową będzie stanowił systemy W – 3 wyposaŜony
jest w wentylator rurowy jednostopniowy RADAX Φ 160 Multi Vent
MV 160 firmy Helios
o następującej charakterystyce:
V= 200 m3/ h
∆P = 75 – 175 Pa w zaleŜności od obrotów
n= 1520/2290 min-1
Pobór mocy min.40 W max 58 W
3) Pomieszczenie 1.6 W-C damski
V = Vm* nm
Vm – ilość powietrza na miskę
V = 50* 2
nm - ilość misek
V = 100m3/h
4) Pomieszczenie 1.7 natrysk
Vk = 1,3* 1 * 2,5
Vk – kubatura pomieszczenia
Vk = 3,5 m3
n – krotnosć wymian
V = Vk * n
V = 3,57 * 20
V = 71 m3/h
5)Pomieszczenie 1. 8 W-C męski
V = Vm* nm +Vp*np
Vp – ilość powietrza na miskę
V = 50*1 + 25*1
Vp – ilość powietrza na pisuar
V =75m3/h
nm - ilość misek
np - ilość pisuarów
Wentylację wyciągową będzie stanowił systemy W – 4 wyposaŜony
jest w wentylator rurowy jednostopniowy RADAX Φ 160 Multi Vent
MV 160 firmy Helios
o następującej charakterystyce:
V= 250 m3/ h
∆P = 75 – 175 Pa w zaleŜności od obrotów
n= 1520/2290 min-1
Pobór mocy min.40 W max 58 W
II-gie piętro
1) Pomieszczenie 2.2 natrysk
Vk = 1,4* 1 * 2,5
Vk = 3,5 m3
Vk – kubatura pomieszczenia
n – krotnosć wymian
V = Vk * n
V = 3,5 * 20
V = 70 m3/h
2) Pomieszczenie 2.3 W-C damski
V = Vm* nm
Vm – ilość powietrza na miskę
V = 50* 2
nm - ilość misek
V = 100m3/h
3)Pomieszczenie 2.5 W-C męski
V = Vm* nm +Vp*np
Vp – ilość powietrza na miskę
V = 50*1 + 25*1
Vp – ilość powietrza na pisuar
V =75m3/h
nm - ilość misek
np - ilość pisuarów
Wentylację wyciągową będzie stanowił systemy W – 5 wyposaŜony
jest w wentylator rurowy jednostopniowy RADAX Φ 160 Multi Vent
MV 160 firmy Helios
o następującej charakterystyce:
V= 250 m3/ h
∆P = 75 – 175 Pa w zaleŜności od obrotów
n= 1520/2290 min-1
Pobór mocy min.40 W max 58 W
4) Pomieszczenie 2.7 W-C męski
V = Vm* nm +Vp*np
Vp – ilość powietrza na miskę
V = 50*2 + 25*2
Vp – ilość powietrza na pisuar
V =150m3/h
nm - ilość misek
np - ilość pisuarów
5) Pomieszczenie 2.8 natrysk
Vk = 1,4* 1.1 * 2,5
Vk – kubatura pomieszczenia
Vk = 3,5 m3
n – krotnosć wymian
V = Vk * n
V = 3,85 * 20
V = 77 m3/h
Wentylację wyciągową będzie stanowił systemy W – 6 wyposaŜony
jest w wentylator rurowy jednostopniowy RADAX Φ 160 Multi Vent
MV 160 firmy Helios
o następującej charakterystyce:
V= 200 m3/ h
∆P = 75 – 175 Pa w zaleŜności od obrotów
n= 1520/2290 min-1
Pobór mocy min.40 W max 58 W
6) Pomieszczenie 2.9 W-C damski
V = Vm* nm
Vm – ilość powietrza na miskę
V = 50* 1
nm - ilość misek
V = 50m3/h
Wentylację wyciągową będzie stanowił systemy W – 6’ wyposaŜony
jest w wentylator M1/100 firmy Helios
charakterystyce:
V= 95 m3/ h
n= 2550/ min-1
Pobór mocy min.14 W
o następującej
III - piętro
1) Pomieszczenie 3.2 natrysk
Vk = 1,4* 1.1 * 2,5
Vk – kubatura pomieszczenia
Vk = 3,5 m3
n – krotnosć wymian
V = Vk * n
V = 3,85 * 20
V = 77 m3/h
2) Pomieszczenie 3.3 W-C męski
V = Vm* nm +Vp*np
Vp – ilość powietrza na miskę
V = 50*2 + 25*2
Vp – ilość powietrza na pisuar
V =150m3/h
nm - ilość misek
np - ilość pisuarów
3) Pomieszczenie 3.5 W-C damski
V = Vm* nm
Vm – ilość powietrza na miskę
V = 50* 1
nm - ilość misek
V = 50m3/h
Wentylację wyciągową będzie stanowił systemy W – 7 wyposaŜony
jest w wentylator rurowy jednostopniowy RADAX Φ 160 Multi Vent
MV 160 firmy Helios
o następującej charakterystyce:
V= 300 m3/ h
∆P = 75 – 175 Pa w zaleŜności od obrotów
n= 1520/2290 min-1
Pobór mocy min.40 W max 58 W
4) Pomieszczenie 3.6 W-C męski
V = Vm* nm +Vp*np
Vp – ilość powietrza na miskę
V = 50*2 + 25*2
Vp – ilość powietrza na pisuar
V =150m3/h
nm - ilość misek
np - ilość pisuarów
5) Pomieszczenie 3.7 natrysk
Vk = 1,4* 1.1 * 2,5
Vk – kubatura pomieszczenia
Vk = 3,5 m3
n – krotnosć wymian
V = Vk * n
V = 3,85 * 20
V = 77 m3/h
Wentylację wyciągową będzie stanowił systemy W – 8 wyposaŜony
jest w wentylator rurowy jednostopniowy RADAX Φ 160 Multi Vent
MV 160 firmy Helios
o następującej charakterystyce:
V= 220 m3/ h
∆P = 75 – 175 Pa w zaleŜności od obrotów
n= 1520/2290 min-1
Pobór mocy min.40 W max 58 W
6) Pomieszczenie 3.9 W-C damski
V = Vm* nm
Vm – ilość powietrza na miskę
V = 50* 1
nm - ilość misek
V = 50m3/h
Wentylację wyciągową będzie stanowił systemy W – 9 wyposaŜony
jest w wentylator M1/100 firmy Helios
charakterystyce:
o następującej
V= 95 m3/ h
n= 2550/ min-1
Pobór mocy min.14 W
Uwaga!
Uzupełnienie wywiewanego powietrza będzie odbywało się na drodze
infiltracji przez kratki w drzwiach do w/w pomieszczeń.
Lokalizację w/w wentylatorów , oraz trasę przewodów wentylacyjnych
pokazano na rysunkach.
2. Uwagi wykonawcze instalacji wentylacji.
Całość instalacji, montaŜ, próby, rozruch instalacji wykonać zgodnie
z projektem oraz Warunkami technicznymi wykonania i odbioru cz. II
instalacje przemysłowe.
Wszystkie materiały i urządzenia winny posiadać atest dopuszczenia do
stosowania.
Wymagania do urządzeń tj. wentylatorów zawarte są w DTR-kach
dostarczanych przez Producentów.
W projekcie określono dokładny typ urządzenia i Producenta, urządzenia
te moŜna zamienić na innego Producenta pod warunkiem zapewnienia
tych samych parametrów technicznych pracy.
Wszystkie rozbieŜności od projektu wynikłe podczas montaŜu naleŜy
uzgodnić z projektantem.
