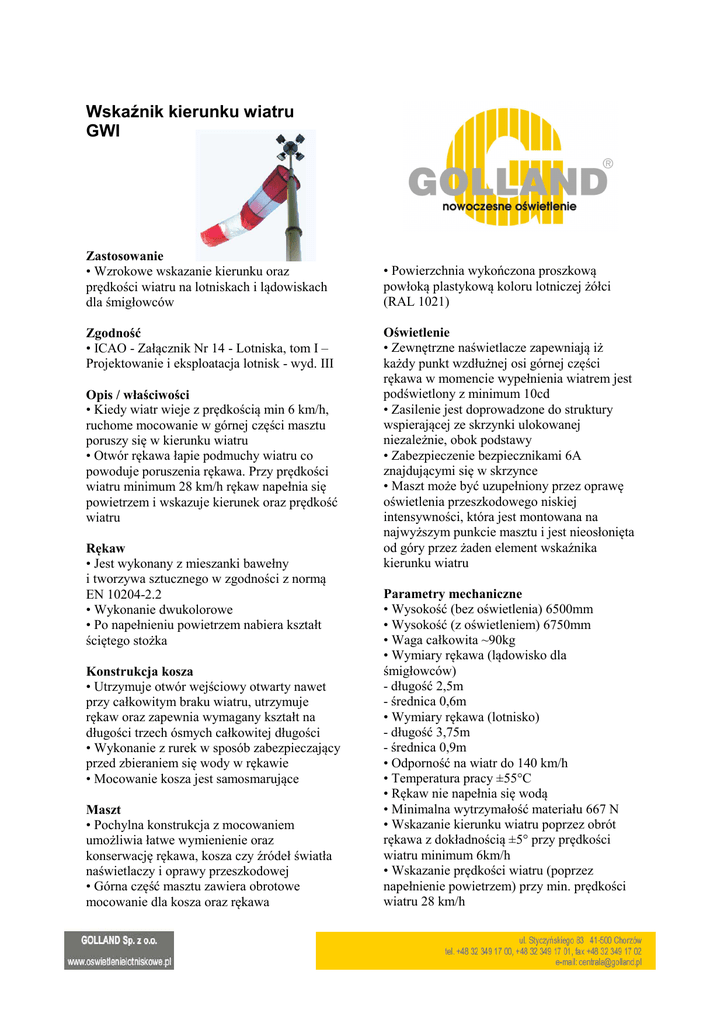

Wskaźnik kierunku wiatru
GWI
Zastosowanie
• Wzrokowe wskazanie kierunku oraz
prędkości wiatru na lotniskach i lądowiskach
dla śmigłowców
Zgodność
• ICAO - Załącznik Nr 14 - Lotniska, tom I –
Projektowanie i eksploatacja lotnisk - wyd. III
Opis / właściwości
• Kiedy wiatr wieje z prędkością min 6 km/h,
ruchome mocowanie w górnej części masztu
poruszy się w kierunku wiatru
• Otwór rękawa łapie podmuchy wiatru co
powoduje poruszenia rękawa. Przy prędkości
wiatru minimum 28 km/h rękaw napełnia się
powietrzem i wskazuje kierunek oraz prędkość
wiatru
Rękaw
• Jest wykonany z mieszanki bawełny
i tworzywa sztucznego w zgodności z normą
EN 10204-2.2
• Wykonanie dwukolorowe
• Po napełnieniu powietrzem nabiera kształt
ściętego stożka
Konstrukcja kosza
• Utrzymuje otwór wejściowy otwarty nawet
przy całkowitym braku wiatru, utrzymuje
rękaw oraz zapewnia wymagany kształt na
długości trzech ósmych całkowitej długości
• Wykonanie z rurek w sposób zabezpieczający
przed zbieraniem się wody w rękawie
• Mocowanie kosza jest samosmarujące
Maszt
• Pochylna konstrukcja z mocowaniem
umożliwia łatwe wymienienie oraz
konserwację rękawa, kosza czy źródeł światła
naświetlaczy i oprawy przeszkodowej
• Górna część masztu zawiera obrotowe
mocowanie dla kosza oraz rękawa
• Powierzchnia wykończona proszkową
powłoką plastykową koloru lotniczej żółci
(RAL 1021)
Oświetlenie
• Zewnętrzne naświetlacze zapewniają iż
każdy punkt wzdłużnej osi górnej części
rękawa w momencie wypełnienia wiatrem jest
podświetlony z minimum 10cd
• Zasilenie jest doprowadzone do struktury
wspierającej ze skrzynki ulokowanej
niezależnie, obok podstawy
• Zabezpieczenie bezpiecznikami 6A
znajdującymi się w skrzynce
• Maszt może być uzupełniony przez oprawę
oświetlenia przeszkodowego niskiej
intensywności, która jest montowana na
najwyższym punkcie masztu i jest nieosłonięta
od góry przez żaden element wskaźnika
kierunku wiatru
Parametry mechaniczne
• Wysokość (bez oświetlenia) 6500mm
• Wysokość (z oświetleniem) 6750mm
• Waga całkowita ~90kg
• Wymiary rękawa (lądowisko dla
śmigłowców)
- długość 2,5m
- średnica 0,6m
• Wymiary rękawa (lotnisko)
- długość 3,75m
- średnica 0,9m
• Odporność na wiatr do 140 km/h
• Temperatura pracy ±55°C
• Rękaw nie napełnia się wodą
• Minimalna wytrzymałość materiału 667 N
• Wskazanie kierunku wiatru poprzez obrót
rękawa z dokładnością ±5° przy prędkości
wiatru minimum 6km/h
• Wskazanie prędkości wiatru (poprzez
napełnienie powietrzem) przy min. prędkości
wiatru 28 km/h
Parametry elektryczne
• stopień ochrony IP 54
• rezystancja izolacji min 2 MΩ
• moc całkowita ± 10% 484VA
• napięcie 230 V / 50Hz
Mocowanie do betonowego fundamentu
• dwie płyty stalowe połączone poprzez
stalowy szpikulec umożliwiający przechylenie
masztu
• wymiary podstawy 300 x 300mm
• mocowanie do fundamentu poprzez cztery
śruby M 16mm
Zamawianie wyrobów
W zamówieniu należy podać :
- nazwę, typ wskaźnika, liczbę sztuk
Kod zamówienia
1 2 3 4
GWI 10. x. x. x. x
1. Wykonanie
A= Wersja lotniskowa (Airport)
H= Wersja dla lądowiska dla śmigłowców
(Heliport)
2. Oświetlenie
0= bez oświetlenia rękawa
1= bez oświetlenia rękawa z lampą
przeszkodową
2= podświetlenie rękawa z lampą
przeszkodową
3. Kolor rękawa
R= pomarańczowy (orange) / biały (white)
(5 pasów z pomarańczowym na końcu)
O= pomarańczowy (orange)
4. Podłączenie
0= bezpośrednio przez kabel
1= przez skrzynkę przyłączeniową
Wymiary:
GWI10.A.2.R.1
GWI10.H.2.R.1
