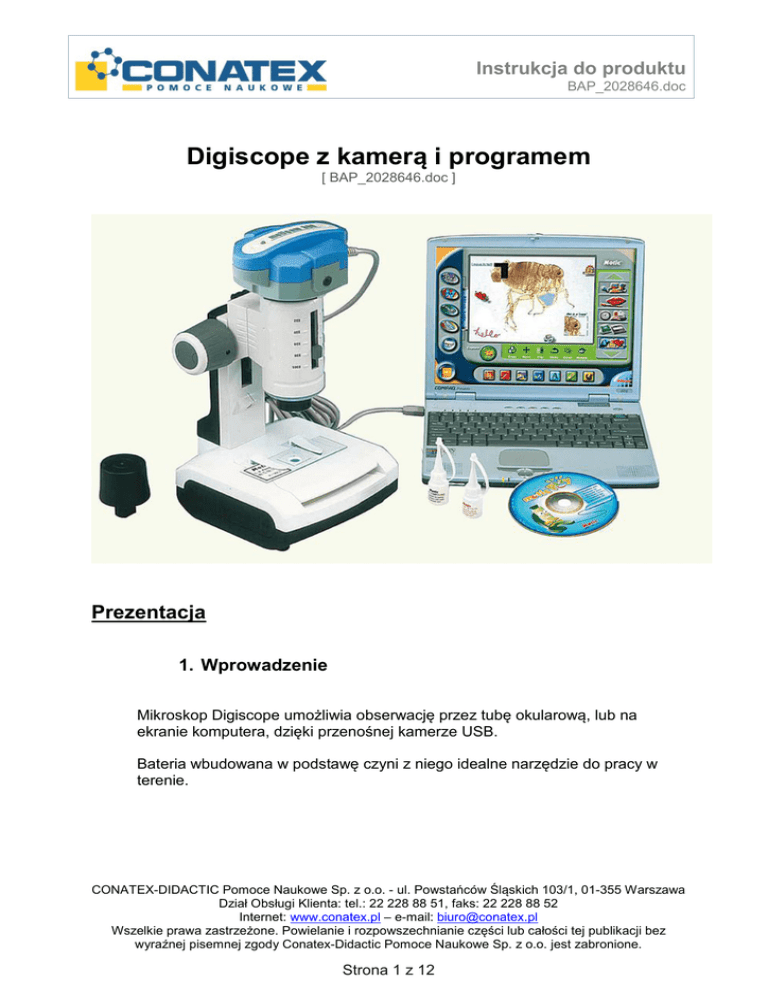

Digiscope z kamerą i programem
[ BAP_2028646.doc ]
Prezentacja
1. Wprowadzenie
Mikroskop Digiscope umożliwia obserwację przez tubę okularową, lub na
ekranie komputera, dzięki przenośnej kamerze USB.
Bateria wbudowana w podstawę czyni z niego idealne narzędzie do pracy w
terenie.
CONATEX-DIDACTIC Pomoce Naukowe Sp. z o.o. - ul. Powstańców Śląskich 103/1, 01-355 Warszawa
Dział Obsługi Klienta: tel.: 22 228 88 51, faks: 22 228 88 52
Internet: www.conatex.pl – e-mail: [email protected]
Wszelkie prawa zastrzeżone. Powielanie i rozpowszechnianie części lub całości tej publikacji bez
wyraźnej pisemnej zgody Conatex-Didactic Pomoce Naukowe Sp. z o.o. jest zabronione.
Strona 1 z 12
BAP_2028646.doc
2. Zawartość opakowania
•
•
•
•
•
•
•
•
•
•
1 kamera USB
1 program Motic Play
1 szczypce i 1 łyżeczka
1 pojemnik do obserwacji
1 kroplomierz
1 płytka kalibracyjna
3 preparaty mikroskopowe, gotowe do użytku
1 pokrowiec ochronny
1 torba
1 instrukcja
Dane techniczne
Dane mikroskopu
•
•
•
•
•
•
•
•
•
Okular Huygensa x15
Zoom progresywny od 20x do 100x
Odległość okular-oko: 6,5 mm
Pole widzenia: 6 mm
Odległość robocza: od 22 do 42 mm
Podwójny system oświetlenia diodowego (padające i prześwietlające) z
regulowanym natężeniem
Zasilanie: 3 baterie AA, alkaliczne 1,5 V (nie dołączone)
Czas pracy na bateriach: 50 godzin
Wymiary: 128 x 112 x 176 mm
Dane kamery
•
•
Kamera USB
Rozdzielczość: 330 000 pikseli
Strona 2 z 12
BAP_2028646.doc
Dane programu
Możliwość:
•
•
•
•
•
Oglądania na ekranie monitora obrazu obserwowanego przez mikroskop
Zapisywania obrazów, sekwencji wideo
Tworzenia „banku” obrazów
Edytowania obrazów: wymiarów, koloru, itp.
Drukowania obrazów
Wymagania: Windows 98 SE i późniejsze; Mac OS.9.X.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Okular Huygensa x15
Tuba powiększająca
Regulacja ostrości
Kolumna regulacji ostrości
Stolik (do obserwacji z oświetleniem prześwietlającym)
Stolik (do obserwacji z oświetleniem padającym). Są 2 stoliki, 1 do
obserwacji preparatów (ogólnie) i 1 do obserwacji płynów.
Korek do stolika, do użytku podczas obserwacji płynów
Regulacja natężenia oświetlania
Statyw mikroskopu
Zoom optyczny
Podstawka stolika
Strona 3 z 12
BAP_2028646.doc
Użytkowanie
1. Instalacja i uruchamianie
1.1
•
•
Podnieść pokrywę komory baterii, znajdującą się z tyłu mikroskopu. Włożyć 3
baterie AA (nie dołączone). Sprawdzić ułożenie biegunów. Zamknąć z
powrotem pokrywę.
Nałożyć okular na tubę okularową.
1.2
•
•
•
•
•
•
Obserwowanie preparatów mikroskopowych
Umieścić preparat na stoliku.
Włączyć oświetlenie prześwietlające i ustawić jego natężenie tak, żeby
otrzymać jak najlepszy obraz.
Posłużyć się regulacją ostrości, w celu otrzymania wyraźnego obrazu.
Powiększenie można zmieniać, posługując się pokrętłem zoomu.
1.3
•
Szybki montaż mikroskopu i kamery
Obserwowanie przedmiotów
Położyć przedmiot na stoliku. Jeśli przedmiot obserwowany ma być
zanurzony w wodzie, należy użyć stolika z wgłębieniem.
Włączyć oświetlenie prześwietlające i/lub padające, a następnie
wyregulować ostrość. Można użyć dodatkowego oświetlenia w postaci lampki
biurkowej.
Powiększenie można zmieniać, posługując się pokrętłem zoomu.
1.4
Instalacja
Wymagania:
•
•
•
Port USB
Windows 98 SE i późniejsze;
Mac OS.9.X.
Strona 4 z 12
BAP_2028646.doc
Instalacja programu
•
•
•
•
Upewnić się, że kamera nie jest podłączona do komputera.
Włożyć płytę z programem do napędu.
Wybrać model DS-300.
Wybrać język.
Instalacja sterowników w systemie Windows XP
•
•
•
•
Upewnić się, że dysk z programem znajduje się w napędzie komputera.
Podłączyć kamerę do portu USB.
Otworzy się okno dialogowe „Znaleziono nowy sprzęt”. Kliknąć na OK.
Otworzy się okno „Kreatora dodawania nowego sprzętu”.
•
Należy wybrać instalację automatyczną.
Strona 5 z 12
BAP_2028646.doc
•
Zignorować wiadomość o niezgodności z systemem Windows.
•
Po zakończonej instalacji kliknąć na „Zakończ”. Zaleca się ponownie
uruchomić komputer.
Strona 6 z 12
BAP_2028646.doc
Użytkowanie
2. Uruchamianie programu Motic Play
Na pulpicie został umieszczony skrót do Motic Play. Po dwukrotnym kliknięciu
na skrót otworzy się okno z menu głównym programu:
2.1
Precyzyjna kalibracja
Kalibracja jest koniecznym etapem, poprzedzającym każde korzystanie z
mikroskopu.
•
•
•
•
Umieścić szkiełko kalibrujące na stoliku mikroskopu i dokonać ustawień
ostrości.
Delikatnie wyjąć okular, umieścić kamerę na tubie okularowej i upewnić się,
czy przewód USB został podłączony do komputera. Przesuwać szkiełko do
czasu, kiedy obraz zostanie wyśrodkowany. Może się okazać, że ustawienie
ostrości jest niewystarczające. W takim przypadku należy je powtórzyć.
Kliknąć na ikonę „CAPTURE”, z celu przejścia do okna rejestracji obrazu.
Kliknąć następnie na „CALIBRATION”. Otworzy się okno kalibracji.
Strona 7 z 12
BAP_2028646.doc
•
•
•
•
Jeśli obraz w okręgu kalibracji nie jest ostry, należy kliknąć na „Real-time” i
dokonać regulacji śrubą regulacji ostrości, aby otrzymać wyostrzony obraz.
Następnie kliknąć na „Capture”.
Suwak znajdujący się po lewej stronie służy do ustawienia
powiększenia obiektywu. Należy sprawdzić czy powiększenie ustawione
w programie odpowiada powiększeniu mikroskopu.
Wybrać średnicę używanego okręgu kalibracji (średnica domyślna wynosi
2000µm), a następnie kliknąć na „Calibration”.
Po zakończonej kalibracji, dokonać obserwacji i sprawdzić, czy zakończyła
się powodzeniem. W przypadku niepowodzenia powtórzyć procedurę
kalibracji.
2.2
Rejestrowanie obrazów
Kliknąć na „Capture”. Otworzy się poniższe okno:
Na ekranie pojawi się obraz przedmiotu umieszczonego na stoliku mikroskopu.
Strona 8 z 12
BAP_2028646.doc
Kliknięcie na „Capture”, spowoduje automatyczne zapisanie obrazu do albumu.
Obrazy można edytować za pomocą edytora obrazów.
2.3
Rejestrowanie wideo
W oknie rejestracji obrazów kliknąć na „Time settings”. W celu ustawienia
czasu nagrywania wideo, kliknąć na jedną z 4 ikon wstępnie zdefiniowanych
czasów, lub wybrać czas przesuwając suwak.
Kliknąć na „Record video”, wybrać nazwę pliku i kliknąć na „Open”. Obraz jest
zapisywany do pliku wideo, dostępnego z menu głównego. Nagrywanie
zaczyna się w momencie wyświetlenia odliczania w dolnej części ekranu.
W każdej chwili można obejrzeć plik wideo, klikając na „Video” w menu
głównym. Kliknąć następnie na „Open”, wybrać plik wideo i kliknąć na
„Play”. Pliki wideo można oglądać w trybie pełnoekranowym.
2.4
Wykonywanie pomiarów
Przed każdym pomiarem upewnić się, że kalibracja została poprawnie
przeprowadzona.
Pomiary można przeprowadzać na obrazie wybranym z albumu lub na obrazie
świeżo zarejestrowanym.
W pierwszym przypadku należy przejść do albumu, wybrać plik z obrazem i
kliknąć na „Measure”.
W drugim, zarejestrować obraz za pomocą przycisku „Capture”, a następnie
kliknąć na „Measure”.
W obu przypadkach otworzy się poniższe okno:
Strona 9 z 12
BAP_2028646.doc
Wybrać typ przeprowadzanego pomiaru w zestawie narzędzi po lewej stronie
okna i wybrać jednostkę długości w panelu sterowania, znajdującego się na
dole.
W celu zachowania pomiarów kliknąć na „Keep”.
Można zmienić powiększenie mikroskopu, przesuwając suwakiem. W celu
zapewnienia dokładności pomiarów, należy zawsze dostosowywać
powiększenie do rzeczywistego powiększenia mikroskopu.
2.5
Edytowanie obrazów
Kliknąć na „Image editor” w menu głównym. Kliknąć na „Album” i wybrać obraz
do edycji.
Dzięki edytorowi można do obrazu dodawać tekst, zmieniać kolory, drukować...
2.6
Album
Album zawiera wszystkie zarejestrowane obrazy. Można również eksportować i
importować inne obrazy.
Konserwacja, gwarancja i naprawy
Strona 10 z 12
BAP_2028646.doc
1. Konserwacja
Przyrząd nie wymaga jakiejkolwiek szczególnej konserwacji.
Wszystkie działania związane z utrzymaniem lub naprawą przyrządu powinny
być podejmowane przez CONATEX. W razie problemów proszę kontaktować
się z Biurem Obsługi Klienta..
2. Wkładanie i wymiana baterii
Mikroskop jest zasilany 3 bateriami AA 1,5 V (nie dołączone).
• Otworzyć pokrywę baterii, znajdującą się w podstawie mikroskopu.
• Włożyć baterie we wskazanym kierunku.
• Zamknąć pokrywę.
Bezpośrednio po włożeniu baterii sprawdzić działanie mikroskopu
3. Gwarancja
Produkty dostarczane przez CONATEX są objęte gwarancją, od chwili dostawy
na wszelkie usterki i wady ukryte towaru.
Gwarancja obejmuje ważnością okres dwóch lat od dostawy i ogranicza się do
naprawy lub wymiany towaru wadliwego.
Gwarancja nie obejmuje awarii powstałej w wyniku nieprawidłowego używania.
Gwarancja nie obejmuje: szkła laboratoryjnego, lamp, bezpieczników, lamp
próżniowych, substancji, elementów szybko zużywających się, produktów
informatycznych i multimedialnych..
Niektóre towary mogą być objęte gwarancją 5 rok, co jest zaznaczone w
katalogu lub w ulotce reklamowej.
Zwrot produktu objętego gwarancją musi być potwierdzony naszą zgodą na
piśmie.
Strona 11 z 12
BAP_2028646.doc
Wady widoczne: reklamacja nie będzie mogła zostać przyjęta, jeśli zwłoka w
odesłaniu towaru przekroczy 15 dni od dnia dostawy. W przypadku eksportu ten
czas przedłuża się do 1 miesiąca.
Gwarancja traci ważność, jeśli stwierdzona zostanie próba naprawy lub
naruszenie spowodowane przez osoby spoza CONATEX.
Strona 12 z 12
