Dräger PIR 7000 Stacjonarny detektor gazowy

Dräger PIR 7000 Stacjonarny detektor gazowy

DRÄGER POLYTRON 2000

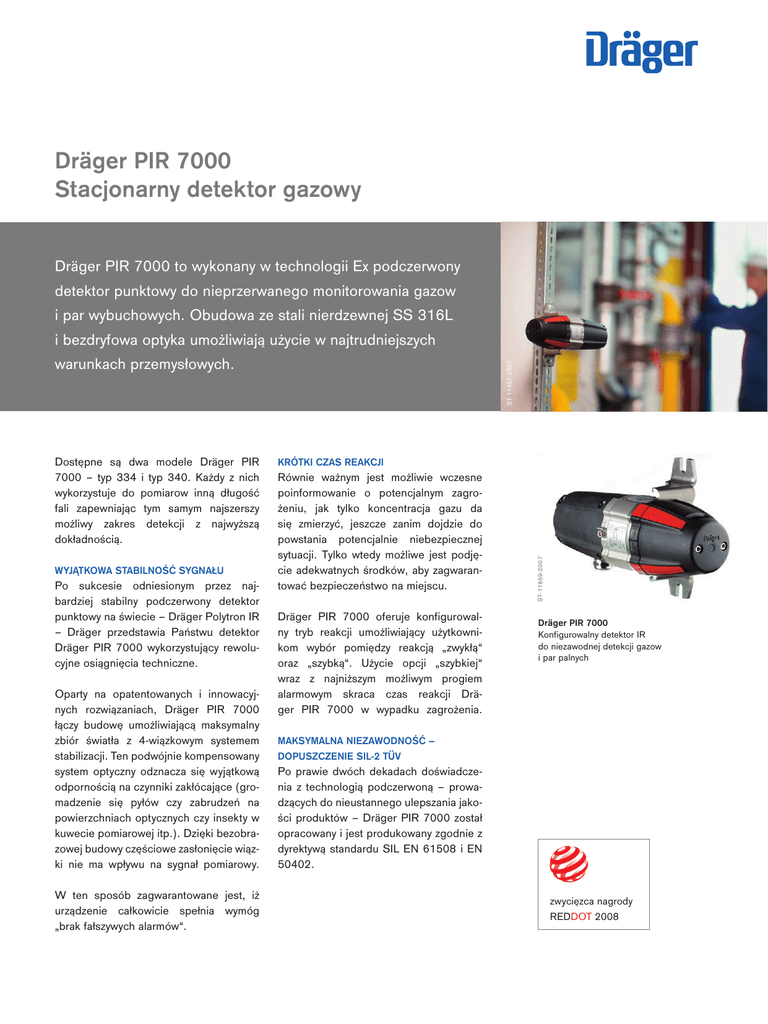

Dräger PIR 7000
Stacjonarny detektor gazowy
Dräger PIR 7000 to wykonany w technologii Ex podczerwony
detektor punktowy do nieprzerwanego monitorowania gazow
i par wybuchowych. Obudowa ze stali nierdzewnej SS 316L
i bezdryfowa optyka umożliwiają użycie w najtrudniejszych
WYJĄTKOWA STABILNOŚĆ SYGNAŁU
Po sukcesie odniesionym przez najbardziej stabilny podczerwony detektor
punktowy na świecie – Dräger Polytron IR
– Dräger przedstawia Państwu detektor
Dräger PIR 7000 wykorzystujący rewolucyjne osiągnięcia techniczne.
Oparty na opatentowanych i innowacyjnych rozwiązaniach, Dräger PIR 7000
łączy budowę umożliwiającą maksymalny
zbiór światła z 4-wiązkowym systemem
stabilizacji. Ten podwójnie kompensowany
system optyczny odznacza się wyjątkową
odpornością na czynniki zakłócające (gromadzenie się pyłów czy zabrudzeń na
powierzchniach optycznych czy insekty w
kuwecie pomiarowej itp.). Dzięki bezobrazowej budowy częściowe zasłonięcie wiązki nie ma wpływu na sygnał pomiarowy.
W ten sposób zagwarantowane jest, iż
urządzenie całkowicie spełnia wymóg
„brak fałszywych alarmów“.
KRÓTKI CZAS REAKCJI
Równie ważnym jest możliwie wczesne
poinformowanie o potencjalnym zagrożeniu, jak tylko koncentracja gazu da
się zmierzyć, jeszcze zanim dojdzie do
powstania potencjalnie niebezpiecznej
sytuacji. Tylko wtedy możliwe jest podjęcie adekwatnych środków, aby zagwarantować bezpieczeństwo na miejscu.
Dräger PIR 7000 oferuje konfigurowalny tryb reakcji umożliwiający użytkownikom wybór pomiędzy reakcją „zwykłą“
oraz „szybką“. Użycie opcji „szybkiej“
wraz z najniższym możliwym progiem
alarmowym skraca czas reakcji Dräger PIR 7000 w wypadku zagrożenia.
ST-11659-2007
Dostępne są dwa modele Dräger PIR
7000 – typ 334 i typ 340. Każdy z nich
wykorzystuje do pomiarow inną długość
fali zapewniając tym samym najszerszy
możliwy zakres detekcji z najwyższą
dokładnością.
ST-11457-2007
warunkach przemysłowych.
Dräger PIR 7000
Konfigurowalny detektor IR
do niezawodnej detekcji gazow
i par palnych
MAKSYMALNA NIEZAWODNOŚĆ –
DOPUSZCZENIE SIL-2 TÜV
Po prawie dwóch dekadach doświadczenia z technologią podczerwoną – prowadzących do nieustannego ulepszania jakości produktów – Dräger PIR 7000 został
opracowany i jest produkowany zgodnie z
dyrektywą standardu SIL EN 61508 i EN
50402.
zwycięzca nagrody
REDDOT 2008
| 01
02 |
DRÄGER PIR 7000
Obudowa ze stali nierdzewnej SS 316L
Możliwość montażu wyposażenia dodatkowego
Okienko szafirowe
ST-11664-2007
Obszar styku przywieszki magnetycznej –
nie są wymagane narzędzia kalibracyjne
Podgrzewana optyka
Podgrzewany odbłyśnik
Po raz pierwszy w tym przypadku oceniono również oprogramowanie do tego
detektora – i wysoką jakość zapewnioną poprzez wyjątkowe parametry oraz
potwierdzenie przez certyfikat SIL2 TÜV:
jedynie 2 % budżetu SIL2 przypisane jest
urządzeniu Dräger PIR 7000. Tak więc
pozostaje duża elastyczność przy wyborze centralki i pozostałych elementów.
Wynik ten odzwierciedla nowe podejście w zakresie niezawodności: Dräger
PIR 7000 nie tylko spełnia wymagania SIL2, ale znacznie je przewyższa.
RÓŻNORODNE MOŻLIWOŚCI
KONFIGURACJI
Standardowe parametry Dräger PIR 7000
bazują na wieloletnich doświadczeniach.
Niemniej jednak urządzenie oferuje swobodę dopasowania wielu parametrów do
wymogów specyficznych dla klienta czy
aplikacji.
Niższe zakresy pomiarowe, konfigurowalne sygnały specjalne (usterka, ostrzeżenie o blokadzie wiązki, konserwacja),
jak również regulowane wartości DGW
(dla sytuacji, kiedy wartości te mogą
się zmienić) tworzą szerokie pole możliwych zastosowań. I dzięki dodatkowej możliwości uzupełniania biblioteki
o kolejne substancje, Dräger PIR 7000
optymalnie przedstawia każdy gaz docelowy i przez to jest w najlepszy możliwy sposób przygotowany do użycia.
stężenie
I(mA)
15%DGW
Poziom
zabrudzenia
Pomiar
Ostrzeżenie
Blokada
blokada wiązki wiązki(usterka)
Ostrzeżenie o blokadzie wiązki
Specjalne ostrzeżenie informuje
o zabrudzonych powierzchniach
optycznych zapewniając możliwość
zaplanowania konserwacji
DRÄGER PIR 7000
| 03
CO OFERUJE DRÄGER PIR 7000?
– Konfigurowalną bibliotekę gazową:
metan, propan i etylen na stałe, możli wość dodania kolejnych 10 substancji
– Różnorodne możliwości montażu i kon figuracji (sygnały wg NAMUR NE 43)
– Precyzyjne i stabilne pomiary
– Najkrótszy czas reakcji poniżej 1s
– Ostrzeżenie o blokadzie wiązki w
wypadku zabrudzenia optyki dla kon serwacji zapobiegawczej
– Długie interwały konserwacyjne
– Zakres term. poszerzony do +77 °C
– Podwójnie kompensowana,
bezobrazowa optyka (technologia
4-wiązkowa)
– 4 do 20 mA i możliwość wielozrzutowej
instalacji jednokablowej z komunikacją
HART®
– Hermetyczna obudowa SS 316L ze stali
nierdzewnej
–Brak ruchomych części
–Odporność na wstrząsy i wibracje do 4G
–Autotesty w trybie ciągłym zgodnie z
T023 i w zakresie normy IEC / EN 61508
– Projekt i produkcja zgodnie z dyrektywą
SIL, certyfikat SIL 2 wydany przez TÜV
–Dopuszczenia do stosowania w strefie
ex na całym świecie: ATEX, IECEx, UL, CSA
– Dopuszczenia pyłowe ex dla stref 21 i 22
–Typowy okres użycia: powyżej 15 lat
ST-11676-2008
Osłona rozbryzgowa
Chroni kuwetę pomiarową przed
rozbryzgami i strumieniami wody,
deszczem, zabrudzeniem oraz insektami, efekt kominowy wspiera krótki
czas reakcji, łatwość demontażu
w ciemnościach dzięki czerwonym
paskom odblaskowym
Puszka połączeniowa
Zaawansowana puszka połączeniowa z dopuszczeniami Ex o
dużej objętości wewnętrznej, łatwa
i wygodna obsługa – możliwość
obrócenia (cztery razy 90) zwiększa
elastyczność montażu
ST-11688-2007
Dräger PIR 7000
Typ Głowica pomiarowa wykonana w technologii EX z sensorami podczerwonym
Zasada działania
Absorbcja podczerwona z kompensacją termiczną, technologia 4-wiązkowa
Gazy i zakresy
Metan, propan, etylen 0 do 20…100 %DGW
Metan 0 do 100 % obj.
Inne substancje i zakresy na życzenie
Charakterystyka pomiarowa Rozdzielczość cyfrowa 0.5 % DGW
(typ 334, metan, Powtarzalność ≤ 1 % DGW
0 do 100 % DGW) Czas reakcji t0…90 ≤ 4 sekund („tryb zwykły“)
< 1 sekund („tryb szybki“)
Przesunięcie długookr.
≤ 1 % DGW po 12 miesiącach
Charakterystyka elektryczna Sygnały wyjściowe 4 - 20 mA, HART®
Sygnał usterki ≤ 1.2 mA (konfigurowalny)
Ostrzeżenie o blok. wiązki 2 mA (konfigurowalne)
Sygnał konserwacyjny 3 mA (konfigurowalny)
Zasilanie 13 do 30 V DC, 3-żyłowy
Pobór mocy 5.6 W (typowy)
Warunki środowiskowe
Zakres termiczny -40 do +77 °C (podczas pracy)
-40 do +85 °C (składowanie)
Wilgotność 0 do 100 % wilg. wzgl.
Ciśnienie 700 do 1.300 hPa
Obudowa Materiał Stal nierdzewna SS 316L
Gwint M25 lub ¾’’ NPT
Waga 2.2 kg (bez wyposażenia dodatkowego)
Wymiary 160 mm x Ø 89 mm
Klasa szczelności IP66 i IP67
Dopuszczenia ATEX II 2G Ex d IIC T6 / T4 Gb
II 2D Ex tb IIIC T80 °C / T130 °C Db IP65
IECEx Ex d IIC T6 / T4 Gb
Ex tb IIIC T80 °C / T130 °C Db IP65
UL (sklasyfikowany) Klasa I, Div. 1, Grupa A, B, C, D /
Klasa I, Zone 1, Grupa IIC
Klasa II, Dz. 1, Grupa E, F, G
CSA (C-US) Klasa I, Dz. 1, Grupa B, C, D
Klasa II, Dz. 1, Grupa E, F, G
Oznakowanie CE: Zgodność elektromagnetyczna (dyrektywa 89 / 336 / EWG)
Safety Integrity Level (SIL)
prawdopodobnieństwo usterki w żądanym okresie (Tp = 1 rok) PFD = 2,4E-04
liczba bezpiecznych błędów (HFT = 0, typ B)
SFF = 94,0 %
ST-11679-2007
DANE TECHNICZNE
Kuweta procesowa
Do próbkowania i zastosowań
liniowych, redukuje objętość
wewnętrzną kuwety pomiarowej,
zapewniając tym samym krótszy
czas reakcji w warunkach
przepływu, wykonana ze stali
nierdzewnej
04 |
DRÄGER PIR 7000
INFORMACJE ZAMÓWIENIOWE
Dräger PIR 7000
Dräger PIR 7000 typ 334 (NPT) HART® Dräger PIR 7000 typ 334 (M25) HART® Dräger PIR 7000 typ 334 (M25) HART®, kompletny zestaw Dräger PIR 7000 typ 340 (NPT) HART® Dräger PIR 7000 typ 340 (M25) HART® Dräger PIR 7000 typ 340 (M25) HART®, kompletny zestaw 68 11 552
68 11 550
68 11 817
68 11 562
68 11 560
68 11 819
Wyposażenie
Zestaw montażowy Zestaw do montażu rurowego Osłona rozbryzgowa Osłona przed insektami Filtr hydrofobiczny Adapter kalibracyjny Wskaźnik stanu Ogniowo przepływowe Adapter do testów sprawności Adapter procesowy Kuweta procesowa Przywieszka magnetyczna Adapter USB PC Oprogramowanie komputerowe Dräger CC-Vision GDS 90 94 792 | 09.14-4| Communications & Sales Marketing | PL | LE | Zastrzegamy prawo zmian | © 2014 Drägerwerk AG & Co. KGaA
Kompletny zestaw składa się z puszki połączeniowej Ex e, osłony rozbryzgowej,
wskaźnika stanu i zestawu montażowego, wstępnie złożonych.
68 11 648
68 11 850
68 11 911
68 11 609
68 11 890
68 11 610
68 11 625
68 11 490
68 11 630
68 11 915
68 11 415
45 43 428
68 11 663
68 11 989
