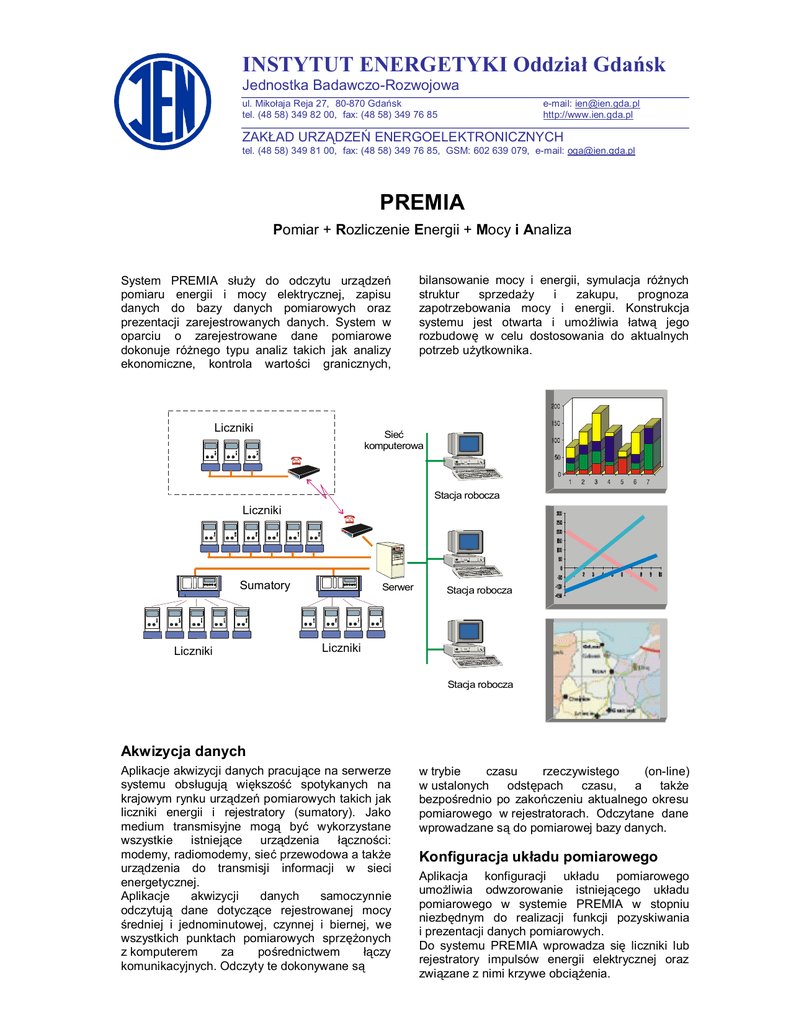

PREMIA
Pomiar + Rozliczenie Energii + Mocy i Analiza
System PREMIA służy do odczytu urządzeń
pomiaru energii i mocy elektrycznej, zapisu
danych do bazy danych pomiarowych oraz
prezentacji zarejestrowanych danych. System w
oparciu o zarejestrowane dane pomiarowe
dokonuje różnego typu analiz takich jak analizy
ekonomiczne, kontrola wartości granicznych,
Liczniki
bilansowanie mocy i energii, symulacja różnych
struktur
sprzedaży
i
zakupu,
prognoza
zapotrzebowania mocy i energii. Konstrukcja
systemu jest otwarta i umożliwia łatwą jego
rozbudowę w celu dostosowania do aktualnych
potrzeb użytkownika.
Sieć
komputerowa
Stacja robocza
Liczniki
Sumatory
Liczniki
Serwer
Stacja robocza
Liczniki
Stacja robocza
Akwizycja danych
Aplikacje akwizycji danych pracujące na serwerze
systemu obsługują większość spotykanych na
krajowym rynku urządzeń pomiarowych takich jak
liczniki energii i rejestratory (sumatory). Jako
medium transmisyjne mogą być wykorzystane
wszystkie istniejące urządzenia
łączności:
modemy, radiomodemy, sieć przewodowa a także
urządzenia do transmisji informacji w sieci
energetycznej.
Aplikacje
akwizycji
danych
samoczynnie
odczytują dane dotyczące rejestrowanej mocy
średniej i jednominutowej, czynnej i biernej, we
wszystkich punktach pomiarowych sprzężonych
z komputerem
za
pośrednictwem
łączy
komunikacyjnych. Odczyty te dokonywane są
w trybie
czasu
rzeczywistego
(on-line)
w ustalonych
odstępach
czasu,
a
także
bezpośrednio po zakończeniu aktualnego okresu
pomiarowego w rejestratorach. Odczytane dane
wprowadzane są do pomiarowej bazy danych.
Konfiguracja układu pomiarowego
Aplikacja konfiguracji układu pomiarowego
umożliwia odwzorowanie istniejącego układu
pomiarowego w systemie PREMIA w stopniu
niezbędnym do realizacji funkcji pozyskiwania
i prezentacji danych pomiarowych.
Do systemu PREMIA wprowadza się liczniki lub
rejestratory impulsów energii elektrycznej oraz
związane z nimi krzywe obciążenia.
Konfiguracja układu prezentacji
Program konfiguracji układu prezentacji pozwala
na logiczne powiązanie krzywych obciążenia
w tzw. grupy pomiarowe. Każda grupa może
składać się z n krzywych obciążenia ze znakiem
plus lub minus.
Istnieje możliwość zdefiniowania specjalnej grupy
mającej charakter salda, w którym dane są
prezentowane w postaci: pobór, oddanie, saldo,
przy czym saldo jest różnicą pomiędzy poborem a
oddaniem.
Edytor stref
Edytor
stref
pozwala
użytkownikowi
na
zdefiniowanie rozkładu stref czasowych, według
których będą agregowane dane. Rozkład
obejmuje dowolnie długi przedział czasu (tydzień,
miesiąc, rok, trzy lata itp.), przy czym elementarną
jednostką jest jedna godzina. Definiuje się tzw.
wzorzec dobowy (24 godziny), w którym
rozmieszcza się strefy, a następnie tak
zdefiniowane wzorce przypisuje się do dni
kalendarzowych.
Mapa synoptyczna
Program umożliwia wizualizację chwilowych
wartości mocy lub energii liczonej narastająco od
początku bieżącego miesiąca lub bieżącej doby
na tle schematu synoptycznego. Możliwa jest
również prezentacja predefiniowanych raportów
opisanych poniżej.
Zestawienia dotyczące mocy:
• Moc chwilowa 1 minutowa - prezentacja mocy
jednominutowej za bieżącą lub dowolnie
wybraną godzinę doby,
• Moc średnia dobowa - prezentacja mocy
średniej za okres jednej doby z 15 minutowym
okresem uśredniania danych pomiarowych,
• Moc średnia miesięczna - prezentacja mocy
średniej za okres jednego miesiąca z
dobowym uśrednianiem danych pomiarowych,
• Moc średnia za wybrany okres - prezentacja
mocy średniej za wybrany okres z
uśrednianiem dobowym danych pomiarowych.
Zestawienia dotyczące energii:
• Energia liczona narastająco w dobie prezentacja energii uśrednianej za 15 minut
liczonej narastająco od początku doby,
• Energia liczona narastająco w miesiącu prezentacja energii uśrednianej dobowo
liczonej narastająco od początku miesiąca,
• Energia liczona narastająco w wybranym
okresie - prezentacja energii uśrednianej
dobowo liczonej narastająco od początku
do końca wybranego okresu,
• Energia dobowa w strefach - prezentacja
energii za okres doby z uśrednianiem
dobowym danych i uwzględnieniem rozkładu
strefowego,
• Energia miesięczna w strefach - prezentacja
energii za okres miesiąca z uśrednianiem
miesięcznym
danych
pomiarowych
i uwzględnieniem rozkładu strefowego,
• Energia za wybrany okres w strefach prezentacja energii za wybrany okres
z uśrednianiem danych pomiarowych również
za wybrany okres i uwzględnieniem rozkładu
strefowego.
Raporty
Dzięki szerokiemu zakresowi parametryzacji
program raportowania pozwala na uzyskiwanie
bardziej
zaawansowanych
zestawień
niż
w aplikacji mapy synoptycznej. Każda prezentacja
poprzedzona jest oknem parametrów np., nazwą
grupy pomiarowej/salda, zakresem raportu,
okresem
uśredniania
danych,
rozkładem
strefowym, strefą czy liczbą danych. Poniżej
podano typy raportów:
• Moc dobowo-godzinna – raport mocy średniej
za miesiąc w rozbiciu na poszczególne dni
i godziny doby
• Moc średnia – raport mocy średniej
• Moc chwilowa – raport mocy jednominutowej
za godzinę bieżącą lub dowolnie wybraną
• Moc
maksymalna
–
moc
średnia
uporządkowana malejąco z uwzględnieniem
rozkładu strefowego i wybranej strefy
• Energia w strefach – raport energii w rozbiciu
na strefy czasowe z uwzględnieniem
wybranego rozkładu strefowego
• Saldo energii – raport energii w postaci: pobór,
oddanie, saldo i w rozbiciu na strefy czasowe
z uwzględnieniem
wybranego rozkładu
strefowego
Raporty mogą występować w postaci tabeli
i wykresu słupkowego i można je eksportować do
pliku w postaci Excel lub pliku tekstowego oraz
zapisać w wewnętrznym formacie systemu
PREMIA.
Dziennik zdarzeń
Aplikacja
umożliwia
wgląd
w
zdarzenia
zachodzące w systemie (np. start/stop systemu,
utrata łączności z rejestratorem itp.). Zakres
prezentacji zdarzeń oraz ich ilość ogranicza filtr
czasowy (od dnia – do dnia) i flaga skwitowania.
Przykładowe instalacje systemu
• Zakłady energetyczne: ZE Słupsk, ZE Gdańsk.
• Elektrociepłownie: EC Gdańsk, EC Gdynia,
EC Wrocław, EC Bydgodzcz.
• Elektrownie szczytowo pompowe: El. Solina,
Żarnowiec, El. Porąbka-Żar, El. Dychów,
ESP S.A. Warszawa.
