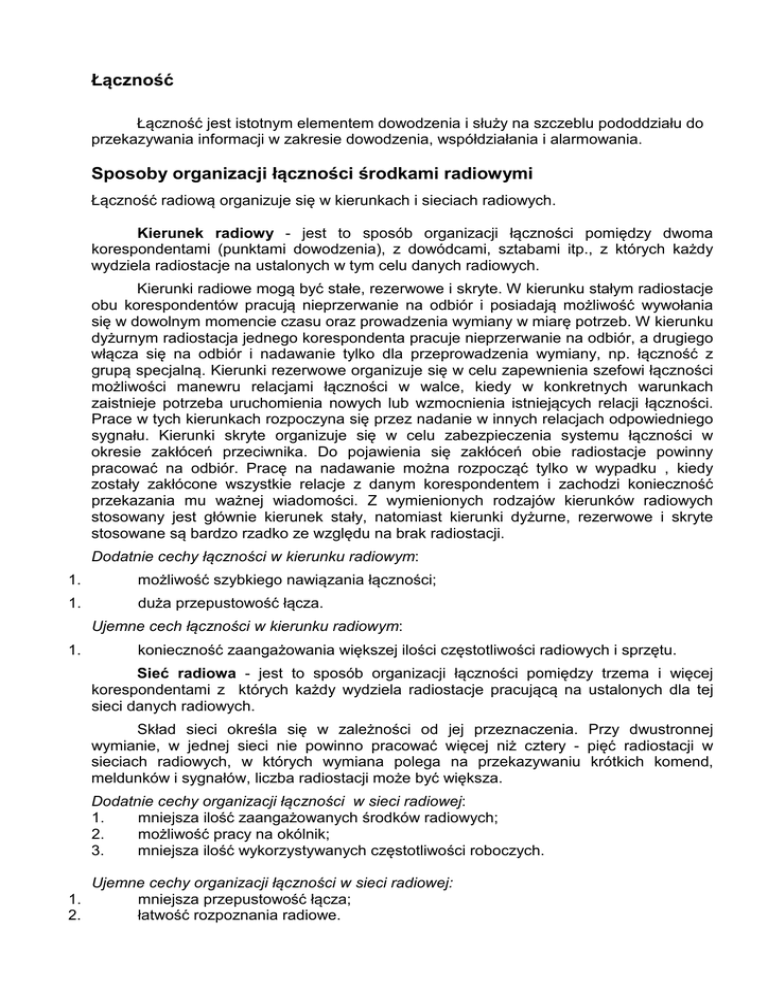

Łączność
Łączność jest istotnym elementem dowodzenia i służy na szczeblu pododdziału do
przekazywania informacji w zakresie dowodzenia, współdziałania i alarmowania.
Sposoby organizacji łączności środkami radiowymi
Łączność radiową organizuje się w kierunkach i sieciach radiowych.
Kierunek radiowy - jest to sposób organizacji łączności pomiędzy dwoma
korespondentami (punktami dowodzenia), z dowódcami, sztabami itp., z których każdy
wydziela radiostacje na ustalonych w tym celu danych radiowych.
Kierunki radiowe mogą być stałe, rezerwowe i skryte. W kierunku stałym radiostacje
obu korespondentów pracują nieprzerwanie na odbiór i posiadają możliwość wywołania
się w dowolnym momencie czasu oraz prowadzenia wymiany w miarę potrzeb. W kierunku
dyżurnym radiostacja jednego korespondenta pracuje nieprzerwanie na odbiór, a drugiego
włącza się na odbiór i nadawanie tylko dla przeprowadzenia wymiany, np. łączność z
grupą specjalną. Kierunki rezerwowe organizuje się w celu zapewnienia szefowi łączności
możliwości manewru relacjami łączności w walce, kiedy w konkretnych warunkach
zaistnieje potrzeba uruchomienia nowych lub wzmocnienia istniejących relacji łączności.
Prace w tych kierunkach rozpoczyna się przez nadanie w innych relacjach odpowiedniego
sygnału. Kierunki skryte organizuje się w celu zabezpieczenia systemu łączności w
okresie zakłóceń przeciwnika. Do pojawienia się zakłóceń obie radiostacje powinny
pracować na odbiór. Pracę na nadawanie można rozpocząć tylko w wypadku , kiedy
zostały zakłócone wszystkie relacje z danym korespondentem i zachodzi konieczność
przekazania mu ważnej wiadomości. Z wymienionych rodzajów kierunków radiowych
stosowany jest głównie kierunek stały, natomiast kierunki dyżurne, rezerwowe i skryte
stosowane są bardzo rzadko ze względu na brak radiostacji.
Dodatnie cechy łączności w kierunku radiowym:
1.
możliwość szybkiego nawiązania łączności;
1.
duża przepustowość łącza.
Ujemne cech łączności w kierunku radiowym:
1.
konieczność zaangażowania większej ilości częstotliwości radiowych i sprzętu.
Sieć radiowa - jest to sposób organizacji łączności pomiędzy trzema i więcej
korespondentami z których każdy wydziela radiostacje pracującą na ustalonych dla tej
sieci danych radiowych.
Skład sieci określa się w zależności od jej przeznaczenia. Przy dwustronnej
wymianie, w jednej sieci nie powinno pracować więcej niż cztery - pięć radiostacji w
sieciach radiowych, w których wymiana polega na przekazywaniu krótkich komend,
meldunków i sygnałów, liczba radiostacji może być większa.
Dodatnie cechy organizacji łączności w sieci radiowej:
1.
mniejsza ilość zaangażowanych środków radiowych;
2.
możliwość pracy na okólnik;
3.
mniejsza ilość wykorzystywanych częstotliwości roboczych.
1.
2.
Ujemne cechy organizacji łączności w sieci radiowej:
mniejsza przepustowość łącza;
łatwość rozpoznania radiowe.
W każdej sieci i w każdym kierunku radiowym wyznacza się zawsze radiostację
główną, którą w łączności dowodzenia jest z reguły radiostacja przełożonego (dowódcy,
sztabu), a w kierunkach i sieciach współdziałania
wyznacza sztab organizujący
współdziałanie.
W celu zapewnienia łączności dowodzenia, współdziałania oraz przekazywania
sygnałów alarmowania w kompanii stosuje się środki radiowe i sygnalizacyjne.
Decydujące znaczenie we wszystkich rodzajach działań bojowych mają środki radiowe,
ponieważ tylko dzięki nim można zapewnić ciągłą łączność w ruchu, na postoju, w
każdych warunkach terenowych i atmosferycznych.
Łączność dowodzenia
Na szczeblu pododdziału zmechanizowanego (do kompanii włącznie) kierowanie
łącznością leży w obowiązkach dowódcy kompanii. Do realizacji dowodzenia podległymi
plutonami dowódca kompanii wykorzystuje radiostacje pokładowe UKF i radiostacje
kompanijne UKF.
W kompanii organizuje się dwie sieci radiowe dowódcy kompanii:
1.
Sieć radiowa na radiostacjach pokładowych UKF (R-123) dowódcy kompanii w
wypadku działania kompanii na bojowych wozach piechoty w składzie:
1.
dowódca kompanii (radiostacja główna);
2.
dowódcy plutonów;
3.
dowódcy drużyn (radiostacje dowódców drużyn pracują „na nasłuch”).
4.
Sieć radiowa na radiostacjach kompanijnych UKF (K) w wypadku spieszenia
kompanii w składzie:
1.
dowódca kompanii (radiostacja główna);
2.
dowódcy plutonów;
3.
pomocnicy dowódców plutonów (okresowo według potrzeb).
Dowódca kompanii utrzymuje łączność radiową z dowódcami plutonów za pomocą
radiostacji pokładowych UKF z wozu dowódczego BWP-1K oraz wozów bojowych BWP w
S/R dowódcy kompanii.
W wypadku spieszenia kompanii jej dowódca utrzymuje łączność z dowódcami
plutonów za pomocą radiostacji kompanijnych UKF w S/R dowódcy kompanii na okres
spieszania.
W skład tej sieci wchodzą okresowo według potrzeb dla utrzymania współdziałania
środków ogniowych ze spieszoną piechotą – radiostacje pokładowe UKF wozów
bojowych, którymi dowodzą pomocnicy dowódców plutonów po ich uprzednim
przestrojeniu na częstotliwość S/R dowódcy kompanii na okres spieszenia.
Jeżeli możliwości techniczne (zbieżność zakresów częstotliwości, dogodność
przejścia na inne częstotliwości) pozwolą, zakłada się możliwość „wejścia” dowódcy
plutonu do S/R dowódcy kompanii w celu wywołania „ognia” wozów bojowych swojego
plutonu.
Łączność współdziałania
Łączność współdziałania między plutonami zapewnia się w S/R dowódcy kompanii
za zezwoleniem radiostacji głównej. Pododdziały wzmocnienia kompanii włącza się do
sieci radiowej dowódcy kompanii np. dowódca plutonu czołgów pracuje w sieci radiowej
dowódcy kompanii.
Łączność alarmowania
Na potrzeby alarmowania wykorzystuje się wszystkie relacje łączność dowodzenia,
współdziałania przekazując sygnały poza wszelką kolejnością.
Organizacja łączności w kompanii zmechanizowanej
Organizacja łączności w kompanii zmechanizowanej w poszczególnych rodzajach
działań bojowych np. obrona, natarcie, pościg, marsz w zasadzie nie różni się od siebie.
Różnica polega tylko na właściwym wykorzystaniu środków łączności w zależności od
sytuacji. Zasady wykorzystania środków radiowych stosownie do etapów walk można
przedstawić następująco:
1.
w rejonie wyjściowym (ześrodkowania) obowiązuje zakaz wykorzystania środków
radiowych na nadanie (praca tylko na odbiór). Dopuszcza się możliwość przejścia
na nadawanie w wyjątkowych przypadkach do przekazywania sygnałów
alarmowania (dowodzenia). Wymiana informacji w relacjach radiowych UKF może
nastąpić jedynie w sytuacji, gdy nie będzie innej możliwości jej wymiany (innymi
środkami) i tylko za zezwoleniem sztabu (szefa łączności, dowódcy pododdziału,
gdy nie ma szefa łączności) odnośnego szczebla lub po wykonaniu uderzenia BMR
albo zmasowanego uderzenia lotniczego.
2.
w czasie marszu na rubież wejścia do walki obowiązuje nadal zakaz wykorzystania
środków radiowych na nadawanie. Środki radiowe UKF można wykorzystywać na
nadawanie jedynie do przekazywania sygnałów dowodzenia. Ograniczenia w
łączności radiowej przestają obowiązywać z chwilą zaistnienia bezpośredniego
zagrożenia uderzeniami przeciwnika na maszerujące kolumny.
3.
w czasie prowadzenia walki – środki radiowe wykorzystuje się bez ograniczeń.
Ponieważ zasada funkcjonowania środków radiotelefonicznych jest podobna do
radiowych, te same zasady wykorzystania odnoszą się również do nich.
Przez cały czas trwania działań obronnych radiowe środki łączności powinny być w
stałej gotowości do użycia. Z chwilą rozpoczęcia przez przeciwnika natarcia łączność
środkami radiowymi w pododdziałach prowadzących walkę obronną wykorzystuje się bez
ograniczeń. Ogólną zasadą jest, że w rejonach wyjściowych, w czasie marszu i w
rejonach odpoczynku łączność radiowa wykorzystywana jest przede wszystkim do
przekazywania sygnałów alarmowania.
Do organizacji łączności w natarciu wykorzystuje się wszystkie rodzaje środków
łączności, zasadniczym rodzajem łączności w natarciu jest łączność radiowa. Łączność
radiowa z przełożonym i podwładnymi utrzymywana jest bez ograniczeń. Jeżeli kompania
naciera w szyku pieszym, wówczas do łączności w tej sieci radiowej dowódca kompanii i
dowódcy plutonów zmechanizowanych wykorzystują radiostacje przenośne UKF
(kompanijne) małej mocy, a z radiostacji pokładowych wozów bojowych korzystają
pomocnicy dowódców plutonów lub inni wyznaczeni funkcyjni.
Podczas natarcia z rejonów położonych w głębi ogranicza się pracę środków radiowych
„na nadawanie”, a w odległości 10 – 15 km od przewidywanej rubieży wejścia do walki,
praca „na nadawanie” może być zabroniona.
Podczas marszu kompanii pracują radiostacje wszystkich wozów bojowych w
systemie „odbiór dyżurny”, w gotowości do odbioru sygnałów alarmowania.
W marszu obowiązuje bezwzględny zakaz pracy środkami radiowymi „na
nadawanie”, za wyjątkiem przekazania krótkich sygnałów dowodzenia i alarmowania.
Dowodzenie ruchem kolumny odbywa się za pomocą środków sygnalizacji
wzrokowej (latarki, chorągiewki) sygnałów dźwiękowych lub za pomocą radiostacji
kompanijnych UKF (K).
W rejonie wyjściowym do natarcia dowódca kompanii zmechanizowanej utrzymuje
łączność radiową, przewodową i pocztową. W każdym plutonie wyznacza się kolejno
jedną radiostację dyżurną pracująca w systemie „odbiór dyżurny” w S/R dowódcy
kompanii. Łączność przewodowa organizowana jest siłami i środkami batalionu.
Poza przekazywaniem sygnałów alarmowania zabrania się w tym czasie
wykorzystywać łączność radiową. Wytyczne i zarządzenia dla podwładnych dowódca
kompanii przekazuje poprzez łączników. Rozkazy bojowe i wytyczne do współdziałania,
podwładnym i współdziałającym dowódca kompanii winien wydać wykorzystując styczność
osobistą. Do ogłaszania alarmów w drużynach i plutonach wykorzystuje się środki
sygnalizacji dźwiękowej. Środki sygnalizacji wzrokowej należy stosować z ograniczeniem
ponieważ mogą zdradzić położenie wojsk (pole walki może być monitorowane
komputerowo).
Bezpieczeństwo łączności
Bezpieczeństwo łączności jest to całość przedsięwzięć organizacyjno technicznych i eksploatacyjnych uodparniających system łączności przed rozpoznaniem
przeciwnika,
„ucieczką wiadomości„ oraz przed dezinformacją.
Bezpieczeństwo łączności osiąga się przez :
1.
przestrzeganie przepisów o ochronie informacji niejawnych podczas przekazywania
wiadomości przez techniczne środki łączności;
2.
przestrzeganie przepisów prowadzenia korespondencji radiowej;
3.
ograniczenie lub całkowity zakaz pracy radiostacji (radiotelefonów) w określonych
okresach i etapach działań bojowych.
Ochronę łączności radiowej w pododdziałach przed zakłóceniami dywersyjnymi
osiąga się poprzez :
1.
ścisłe przestrzeganie przepisów korespondencji radiowej oraz przestrzeganie
dyscypliny radiowej;
2.
uczulenie obsługi radiostacji na działalność dywersyjną przeciwnika w sieciach i
kierunkach radiowych;
3.
sprawdzanie
wątpliwości.
tożsamości
korespondentów
w
przypadkach
najmniejszych
Dla zapewnienia bezpieczeństwa łączności w czasie seansu radiowego należy
maksymalnie skracać czas nadawania oraz zapewnić dobrą jakość korespondencji.
Cały personel obsługujący sprzęt radiowy musi być świadomy, że nieprzestrzeganie
przepisów łączności umożliwia przeciwnikowi przechwytywanie informacji.
Stosowanie poniższych procedur jest obligatoryjne. Wszelkie nieautoryzowane zmiany
obowiązujących procedur są powodem nieporozumień, zmniejszenia prędkości
nadawania oraz zmniejszenia skuteczności bezpieczeństwa łączności i są zabronione. W
przypadkach szczególnych, nieujętych w przepisach należy kierować się logiką.
Podstawowe zasady obowiązujące w łączności
przestrzegania we wszystkich relacjach wojskowych:
radiowej
do
ścisłego
1. Zabrana się wszelkiej transmisji bez pozwolenia odpowiedniego przełożonego.
2. Ponadto zabrania się:
1.
Naruszania obowiązującej ciszy radiowej;
2.
Prowadzenia nieformalnej korespondencji pomiędzy operatorami;
3.
Nadawania bez pozwolenia radiostacji głównej;
4.
Zbyt długiego strojenia i sprawdzania radiostacji z promieniowaniem energii;
5.
Posługiwania się przez operatora niewłaściwym kryptonimem;
6.
Nadawania wiadomości tekstem jawnym bez zezwolenia;
7.
Używania niewłaściwych zwrotów i skrótów przez operatora;
8.
Używania tekstu otwartego zamiast obowiązujących skrótów radiowych i innych
zwrotów;
9.
Łączenia lub zamiennego stosowania niejawnych sygnałów wywoławczych i grupy
adresowej otwartym tekstem lub łączenia ich z jawnymi sygnałami wywoławczymi;
10.
Stosowania niecenzuralnego języka;
11. Należy unikać następujących praktyk:
1.
Używania zbyt dużej mocy nadajnika radiostacji;
2.
Wydłużania czasu strojenia, zmiany częstotliwości oraz dopasowania sprzętu;
3.
Nadawania z prędkością większą niż możliwą do odebrania przez korespondenta.
Zasady nawiązywania telefonicznej łączności radiowej i prowadzenia wymiany
Nawiązywanie łączności może nastąpić tylko na rozkaz (polecenie) przełożonego,
uprawnionego do korzystania z łączności radiowej. Dwustronną łączność radiową uważa
się za nawiązaną, jeżeli radiostacja otrzymała od korespondenta odpowiedź na swoje
wołanie i potwierdziła to korespondentowi. Podczas nawiązywania łączności radiowej,
wywołanie korespondenta i potwierdzenie odbioru realizuje się w zależności od sposobu
przydziału w tabeli danych radiowych sygnałów rozpoznawczych lub kryptonimów.
Łączność radiową nawiązuje radiostacja główna. W telefonicznej łączności radiowej
poszczególnym radiostacjom przydziela się kryptonimy radiowe:
1.
indywidualne – robocze i zapasowe;
2.
okólnikowe – robocze i zapasowe do pracy w sieci radiowej.
Sposoby nawiązywania łączności
Nawiązywanie łączności jest to proces obejmujący:
1.
identyfikacje radiostacji za pomocą kryptonimu radiostacji;
2.
sprawdzenie tożsamości korespondenta według ustalonego sposobu;
3.
uzyskanie danego rodzaju i jakości łączności poprzez nastrojenie i regulację
aparatury, dobór częstotliwości i anten.
W pododdziałach zmechanizowanych w relacjach radiowych KF i UKF
nawiązywanie telefonicznej łączności radiowej odbywa się przy wykorzystaniu
kryptonimów indywidualnych. Dlatego też, wszystkie przykłady prowadzenia wymiany
radiowej fonem będą podane wyłącznie przy wykorzystaniu kryptonimów indywidualnych.
Zbiorcze zestawienie sposobów nawiązywania łączności
Tabela 2.2.
SPOSOBY WYWOŁYWANIA I ODPOWIEDZI
PODCZAS STOSOWANIA KRYPTONIMÓW
INDYWIDUALNYCH
Przy wyk.
W warunkach
Standardowe
kryptonimu
zakłóceń
okólnikowego
Kolejność
Nadawania
Kryptonim
wywoływanej
radiostacji
Kryptonim okólnikowy
Słowo „ TU „
Kryptonim
własnej
radiostacji
Słowo ODBIÓR
Wywołanie
Odpowied
ź
Wywołanie
Odpowied
ź
Wywołanie
Odpowied
ź
1 raz
1 raz
3 razy
3 razy
-
-
1 raz
1 raz
2 raz
2 raz
1 raz
1 raz
1 raz
1 raz
1 raz
2 razy
2 razy
1 raz
1 raz
1 raz
1 raz
1 raz
1 raz
1 raz
1 raz
Uwaga: Każda radiostacja, która z różnych przyczyn nie nawiązała łączności lub ją
utraciła, jest zobowiązana do poszukiwania korespondenta.
Przykład
1.
NAWIĄZANIE
INDYWIDUALNYCH KRYPTONIMÓW
ŁĄCZNOŚCI
PRZY
wywołanie:
KONTRA-50 TU BRZOZA-45 ODBIÓR
odpowiedź:
TU KONTRA-50 ODBIÓR
potwierdzenie:
Odebrano ODBIÓR
WYKORZYSTANIU
KONTRA-50 - kryptonim radiostacji nr 2 (wywoływanej)
BRZOZA-45 - kryptonim radiostacji nr 1 (wywołującej)
Podczas jednoczesnego wywoływania wszystkich lub kilku radiostacji z zasady
wykorzystuje się kryptonimy okólnikowe. Odpowiedź na wywołanie okólnikowe nadaje
każda radiostacja w kolejności wg tabeli danych radiowych. W przypadku nie przydzielenia
kryptonimów okólnikowych , kryptonimy wywoływanych korespondentów nadaje się jeden
raz w kolejności w jakiej są one zapisane w tabeli danych radiowych. Odpowiedź na
wywołanie nadaje każda radiostacja w kolejności ich wywoływania przez radiostację
główną.
Przykład 2. NAWIĄZANIE ŁACZNOŚCI KRYPTONIMEM INDYWIDUALNYM KILKU
RADIOSTACJI W WYPADKU NIEPRZYDZIELENIA KRYPTONIMU OKÓLNIKOWEGO
Wywołanie
: MINOR –26 KONTRA-50 KOJA-60 TU BRZOZA –45 ODBIÓR
Odpowiedź
: TU MINOR-26
ODBIÓR
TU KONTRA-50 ODBIÓR
TU KOJA-60
ODBIÓR
Potwierdzenie : Odebrano ODBIÓR
MINOR-26 kryptonim radiostacji
nr 1
KONTRA-50 kryptonim radiostacji nr 2
KOJA-60 kryptonim radiostacji
nr 3
Przykład 3. NAWIĄZANIE ŁĄCZNOŚCI KRYPTONIMEM OKÓLNIKOWYM PRZY
STOSOWANIU INDYWIDUALNYCH KRYPTONIMÓW
wywołanie
: MALWA-14 TU BRZOZA-45 ODBIOR
odpowiedź
: TU KONTRA-50 ODBIÓR
TU MINOR-26
ODBIÓR
TU KOJA-60
ODBIÓR
potwierdzenie: Odebrano ODBIÓR
MALWA-14 - kryptonim okólnikowy
Podczas pracy w warunkach silnych zakłóceń i słabej słyszalności - w radiowych
relacjach dalekosiężnych zezwala się na długotrwałe wywoływanie w następujący sposób:
Przykład 4. NAWIĄZANIE ŁĄCZNOŚCI INDYWIDUALNYMI KRYPTONIMAMI W
WARUNKACH ZAKŁÓCEŃ
wywołanie: KONTRA-50 KONTRA-50 KONTRA-50 TU BRZOZA-45
BRZOZA-45 ODBIÓR
odpowiedź: BRZOZA-45 BRZOZA-45 BRZOZA-45 TU KONTRA-50
KONTRA-50 ODBIÓR
potwierdzenie : Odebrano ODBIÓR
Długotrwałe wywoływanie i odpowiedź można powtarzać kilkakrotnie z
przestrzeganiem wyżej opisanego sposobu nadawania, jednak nadawanie to nie powinno
trwać dłużej niż 3 minuty w relacjach do 500 km i nie dłużej niż 5 minut w relacjach
radiowych powyżej 500 km.
Podczas pracy w kierunku radiowym w warunkach dobrej słyszalności można
wywoływać i odpowiadać w sposób skrócony:
wywołanie
odpowiedź
: KONTRA 50 Tu BRZOZA-45 ODBIÓR
: ODBIÓR
potwierdzenie : Odebrano ODBIÓR
Sprawdzenie tożsamości korespondenta
Tożsamość korespondentów sprawdza się w celu identyfikacji radiostacji
prowadzących wymianę radiową, aby wyeliminować we właściwym czasie próby
nawiązania łączności przez radiostacje nieprzyjaciela w celu prowadzenia dywersji
radiowej. Innymi słowy tożsamość korespondenta sprawdza się w celu ustalenia, czy
nawiązaliśmy łączność z właściwym korespondentem.
Tożsamość korespondentów sprawdza się:
1.
w przypadku jakichkolwiek wątpliwości co do przynależności radiostacji z którą
nawiązuje się łączność;
2.
podczas włączania się do pracy w sieci radiowej S/R (lub kierunku radiowego KR)
radiostacji, której kryptonim nie jest wpisany do tabeli danych radiowych;
3.
podczas pierwszego nawiązania łączności radiowej na nowych danych radiowych;
4.
przed nadaniem rozkazów bojowych i zarządzeń.
W przypadku nieotrzymania (lub otrzymania) fałszywej odpowiedzi na zapytanie o
tożsamość należy natychmiast przerwać łączność, zameldować przełożonemu i
postępować zgodnie z otrzymanym poleceniem. Sposoby sprawdzania tożsamości
podane są do wiadomości wszystkich korespondentów w sieciach lub kierunkach
radiowych przez wpisanie ich na blankietach wyciągu z tabeli danych radiowych danej
relacji radiowej.
Sprawdzenie tożsamości korespondenta w sieci radiowej dokonujemy z każdym
korespondentem oddzielnie. Nie można stosować tych samych grup dla wszystkich
korespondentów danej sieci radiowej.
Sposób sprawdzania tożsamości korespondentów określa zarządzenie szefa
łączności wyższego szczebla.
Sprawdzenie tożsamości korespondenta przy wykorzystaniu klucza literowego lub
cyfrowego.
Podajcie hasło waszej radiostacji : DC, GR, PO, (lub: 18, 11, 46).
Hasło mojej radiostacji jest
: KP, CT, WE, (lub; 72, 69, 36).
Klucz do sprawdzania tożsamości:
pionowy
7
9 4 3 2
8
5
poziomy
1
3 6 7 4
9 2
Radiostacja o kryptonimie BRZOZA-45 sprawdza tożsamość radiostacji o
kryptonimie MINOR-13.
wywołanie: MINOR-26 TU BRZOZA-45 ODBIÓR
odpowiedź: TU MINOR-13 ODBIÓR
sprawdzenie tożsamości : MINOR-26 TU BRZOZA-45 DC 92 ODBIÓR
odpowiedź:
TU MINOR-13 KP 34 ODBIÓR
potwierdzenie: Odebrano ODBIÓR
DC 92 - DC litery oznaczające „PODAJCIE HASŁO WASZEJ RADIOSTACJI„
92 cyfry dowolne wzięte z klucza pionowego
KP 34 – KP litery oznaczające „ HASŁO MOJEJ RADIOSTACJI JEST”
34 cyfry wzięte z klucza poziomego będące pod cyfra 9 i cyfrą 2
Radiostacja sprawdzająca tożsamość korespondenta nadaje do radiostacji której
sprawdza tożsamość jedną z kilku (dwucyfrowych lub dwuliterowych) grup umieszczonych
w wyciągu z tabeli danych radiowych a oznaczających „PODAJCIE HASŁO WASZEJ
RADIOSTACJI„ i dwie cyfry z „ZMIENNEGO KLUCZA DO SPRAWDZENIA
KORESPONDENTA”. Radiostacja której sprawdzano tożsamość odpowiada jedną z kilku
(dwucyfrowych lub dwuliterowych) grup umieszczonych w wyciągu z tabeli danych
radiowych, a oznaczających „HASŁO MOJEJ RADIOSTACJI JEST„ oraz dwie cyfry z
„ZMIENNEGO KLUCZA DO SPRAWDZANIA KORESPONDENTA„, które znajdują się pod
lub nad cyframi nadanymi przez radiostacje sprawdzającą tożsamość. Radiostacja
sprawdzająca tożsamość korespondenta po odbiorze sprawdza jej poprawność i po
stwierdzeniu jej poprawności nad jej potwierdzenie.
Sprawdzenie tożsamości korespondenta może być również realizowane przy użyciu
stałych grup do sprawdzania tożsamości .
Stałe grupy do sprawdzania tożsamości (podane w wyciągu z tabeli danych
radiowych) np.: 1876;
1921 7613; 8992; 7862; 9382; 4372; 8711; 4321; 1119;
1276; 1836.
Radiostacja o kryptonimie BRZOZA-45 sprawdza tożsamość radiostacji o
kryptonimie MINOR-13.
wywołanie:
MINOR-26 TU BRZOZA-45 ODBIÓR
odpowiedź:
TU MINOR-26 ODBIÓR
sprawdzenie tożsamości : MINOR-26 TU BRZOZA-45 DC 1921 ODBIÓR
odpowiedź:
TU MINOR-26 KP 1276 ODBIÓR
potwierdzenie:
Odebrano ODBIÓR
Radiostacja sprawdzająca tożsamość korespondenta nadaje do radiostacji której
sprawdza tożsamość jedną z kilku grup (dwucyfrowych lub dwuliterowych) i jedną z kilku
grup (czterocyfrowych) umieszczonych w tabeli danych radiowych. Radiostacja której
sprawdzano tożsamość odpowiada jedną z kilku grup (dwucyfrowych lub dwuliterowych)
i jedną z kilku (czterocyfrowych) grup umieszczonych w wyciągu z tabeli danych
radiowych. Radiostacja sprawdzająca tożsamość korespondenta po odbiorze sprawdza jej
poprawność i po stwierdzeniu jej poprawności nadaje potwierdzenie.
Sprawdzenie tożsamości korespondenta w sieci radiowej dokonujemy z każdym
korespondentem oddzielnie. Przy sprawdzaniu tożsamości nie wolno stosować tych
samych grup cyfrowych dla wszystkich korespondentów danej sieci radiowej.
Nadawanie komend
Podstawowym sposobem dowodzenia pododdziałami zmechanizowanymi w czasie
prowadzenia walki jest nadawanie komend przez radiostacje. W zależności od sytuacji
bojowej komendy nadawane przez radiostacje będą miały postać tekstu
niezamaskowanego (jawnego) lub treść komendy będzie maskowana umówionymi
sygnałami. W rozmowach z korespondentem obowiązuje forma bezosobowa. Komendy
mogą być nadawane do określonego korespondenta, kilku korespondentów równocześnie
lub wszystkich korespondentów danej sieci radiowej. Podczas nadawania szczególną
uwagę należy zwracać na wyraźne, zrozumiałe i wolne nadawanie liter, słów i cyfr,
wyeksponowanie końcówek i oddzielenie poszczególnych słów (grup). Komendy
(polecenia) w telefonicznym kanale radiowym nadaje się bez wstępnego wywołania i
otrzymania zgody na odbiór. Na otrzymaną komendę niezwłocznie nadaje się
potwierdzenie słowem „ZROZUMIAŁEM „lub na żądanie radiostacji głównej sprawdzenie
zwrotne z dokładnym powtórzeniem komendy przez wybrane radiostacje (POWTARZAJĄ
....) lub przez wszystkie radiostacje (POWTÓRZYĆ). W dynamice walki komendy
(polecenia) przekazywane przy użyciu kryptonimu okólnikowego nie podlegają
potwierdzeniu chyba że radiostacja nadająca komendę tego zażąda.
Sposoby nadawania komend i meldunków
2.3.
Tabela
SPOSOBY NADAWANIA KOMEND I MELDUNKÓW
Nadawanie
Kolejność
nadawania
komend przy
użyciu
kryptonimu
indywidualnego
kryptonim
wywoływanej
radiostacji
kryptonim
okólnikowy
słowo
TU
kryptonim
własnej
radiostacji
treść
komendy
słowo
POWTÓRZYĆ
słowo
POWTARZAJĄ
i krypt. radiostacji
słowo
ODBIÓR
Nadawanie komend przy użyciu kryptonimu okólnikowego
ze
ze
bez
z
sprawdzenie
sprawdzenie
potwierdzenia potwierdzem zwrotnym
m zwrotnym
odbioru
niem odbioru
przez
przez własne
wszystkie
radiostacje
radiostacje
1 raz
-
-
-
-
-
3 razy
3 razy
3 razy
3 razy
1 raz
1 raz
-
-
-
1 raz
1 raz
-
-
-
1 raz
2 razy
2 razy
2 razy
2 razy
-
-
-
1 raz
-
-
-
-
-
1 raz
1 raz
1 raz
1 raz
1 raz
1 raz
SPOSOBY POTWIERDZANIA
słowo
TU
kryptonimy własnej
radiostacji
słowo
ZROZUMIAŁEM lub
powtórzyć treść
komendy
treść
komendy
słowo
ODBIÓR
1 raz
-
1 raz
1 raz
1 raz
1 raz
-
1 raz
1 raz
1 raz
1 raz
-
1 raz
-
-
-
-
-
1 raz
1 raz
1 raz
-
1 raz
1 raz
1 raz
Sposób nadawania komendy przy użyciu kryptonimu indywidualnego
kryptonim radiostacji korespondenta
1 raz
słowo TU i kryptonim własnej radiostacji
1 raz
treść komendy
słowo ODBIÓR
1 raz
1 raz
Przykład 5. NADAWANIE KOMENDY PRZY WYKORZYSTANIU KRYPTONIMÓW
INDYWIDUALNYCH
nadawanie komendy: MINOR-26 TU BRZOZA-45 punkt orientacyjny 3, działo
przeciwpancerne, zniszczyć -ODBIÓR
potwierdzenie odbioru komendy: TU MINOR-13 ZROZUMIAŁEM ODBIÓR
potwierdzenie odbioru komendy przez powtórzenie treści komendy :
TU MINOR-26 punkt orientacyjny 3, działo przeciwpancerne, zniszczyć ODBIÓR
Przykład 6. NADAWANIE KOMENDY PRZY WYKORZYSTANIU KRYPTONIMU
OKÓLNIKOWEGO Z POTWIERDZENIEM ODBIORU
nadanie komendy: MALWA-14, MALWA-14, MALWA-14 skoncentrować ogień na
wzgórze 42, skoncentrować ogień na wzgórze 42 ODBIÓR
potwierdzenie odbioru : TU KONTRA-50 ZROZUMAŁEM
ODBIÓR
TU MINOR-13
ZROZUMIAŁEM ODBIÓR
TU KOJA-60
ZROZUMIAŁEM ODBIOR
MALWA-14 kryptonim okólnikowy
Rozmowy w telefonicznym kanale radiowym z wynośnego aparatu telefonicznego
lub przez łącznicę prowadzi się zgodnie z przedstawionymi zasadami. Udostępniając
nieutajniony kanał radiowy do rozmów, radiotelefonista podaje abonentowi kryptonim
radiostacji
i uprzedza go zdaniem „rozmowa przez radio„ .
Słowa trudne do wymówienia i znaki służbowe nadaje się oddzielnie po literze
(literuje się).
W tym przypadku każda literę zastępuje się słowem przedstawionym w poniższej
tabeli.
Sposób zgłoskowania telegramów
Tabela 2.4.
NATO
A
Ä
B
C
D
E
F
G
H
I
J
K
L
M
N
O
Ö
P
R
POLSKA
ALFA
ADAM
BRAVO
CHARLIE
DELTA
ECHO
FOXTROT
GOLF
HOTEL
INDIA
JULIET
KILO
LIMA
MIKE
NOIVEMBER
OSCAR
BARBARA
CELINA
DOROTA
EDWARD
FILIP
GUSTAW
HENRYK
IGNACY
JÓZEF
KAROL
LUDWIK
MARIAN
NIKODEM
OLGA
PAPA
ROMEO
PAWEŁ
ROMAN
S
T
U
Ü
V
W
X
Y
Z
Ż
Ź
SIERRA
TANGO
UNIFORM
STEFAN
TADEUSZ
URSZULA
VICTOR
WHISKEY
X-RAY
YANKEE
ZULU
VIOLETTA
WALENTY
XAWERY
YPSYLON
ZYGMUNT
ŻABA
ŹREBAK
Teksty cyfrowe nadaje się następująco:
1.
1.
grupy dwucyfrowe:
34; 41
grupy trzycyfrowe: 456; 321
dwadzieścia
- trzydzieści cztery, czterdzieści jeden
-
czterysta
pięćdziesiąt
sześć,
trzysta
jeden
1.
grupy czterocyfrowe: 1872; 3257 - osiemnaście siedemdziesiąt dwa, trzydzieści
dwa, pięćdziesiąt siedem
1.
grupy pięciocyfrowe: 48741
jeden
- czterdzieści osiem siedemset czterdzieści
Pełne tysiące i dziesiątki tysięcy nadaje się słowami oznaczającymi liczby tysięcy z
dodaniem słowa tysiąc np.
5000
pięć tysięcy
12000
dwanaście tysięcy
Podczas nadawania między grupami daje się krótkie przerwy. Przy słabej
słyszalności zezwala się na powtórzenie każdej grupy przez podanie jej w całości a
następnie podanie oddzielnych cyfr jedynka, dwójka, piątka
np. 71867 siedemdziesiąt jeden osiemset sześćdziesiąt siedem (siedem jeden
osiem sześć siedem).
Nadawanie sygnałów tajnego dowodzenia i alarmowania
Sygnały tajnego dowodzenia i alarmowania nadaje się do jednego lub kilku
korespondentów, a sygnały alarmowe z reguły do wszystkich korespondentów danej sieci
radiowej. Sygnały tajnego dowodzenia i sygnały alarmowania nadaje bez uprzedniego
wstępnego wywołania korespondenta i uzyskania zgody na ich odbiór. Pokwitowanie
odebranego sygnału nadaje się bezzwłocznie przez powtórzenie 1 raz każdego sygnału.
Sposób nadawania sygnałów i potwierdzanie ich odbioru może być określony w
dodatkowych instrukcjach i wytycznych. W dynamice walki sygnały przekazane przy
pomocy kryptonimu okólnikowego nie podlegają potwierdzeniu przez podległych
korespondentów chyba, że radiostacja nadająca sygnał zażąda potwierdzenia.
Sposoby nadawania sygnałów tajnego dowodzenia
Tabela 2.5.
SPOSOBY NADAWANIA SYGNAŁÓW TAJNEGO
DOWODZENIA
Nadawanie
Nadawanie
Nadawanie
sygnałów
sygnałów
sygnałów
przy użyciu
przy użyciu
przy użyciu
kryptonimu
kryptonimu
kryptonimu
Kolejność nadawania
Indywidualne okólnikowego okólnikowego
go
bez
potwierdzenia
Kryptonim wywoływanej
2 razy
radiostacji
Kryptonim okólnikowy
2 razy
2 razy
Słowo TU
1 raz
1 raz
1 raz
Kryptonim własnej radiostacji
1 raz
1 raz
1 raz
Sygnał
2 razy
2 razy
2 razy
Słowo TU
1 raz
1 raz
1 raz
Kryptonim własnej radiostacji
1 raz
1 raz
1 raz
Słowo ODBIÓR
1 raz
1 raz
1 raz
SPOSOBY POTWIERDZANIA
Słowo TU
1 raz
1 raz
Kryptonim własnej radiostacji
1 raz
1 raz
Sygnał
1 raz
1 raz
Słowo ODBIÓR
1 raz
1 raz
Przykład 7. NADAWANIE POJEDYNCZEGO SYGNAŁU PRZY WYKORZYSTANIU
KRYPTONIMU INDYWIDUALNEGO
nadawanie: MINOR-26 MINOR-26 TU BRZOZA-45 420 420 TU BRZOZA- 45
ODBIÓR
potwierdzenie odbioru : TU MINOR-26 420 ODBIÓR
MINOR-26
BRZOZA-45
dowodzenia
kryptonim indywidualny radiostacji wywoływane
kryptonim indywidualny radiostacji wywołującej sygnał tajnego
Przykład 8. NADAWANIE DWÓCH SYGNAŁÓW PRZY WYKORZYSTANIU
KRYPTONIMU INDYWIDUALNEGO
nadawanie: MINOR-26 MINOR-26 TU BRZOZA-45 : 20 rozdział 850: 420 rozdział
850: TU BRZOZA-45 ODBIÓR
potwierdzenie odbioru: TU MINOR-26 420 850 ODBIÓR
MINOR-26
kryptonim indywidualny radiostacji wywoływane
BRZOZA-45 kryptonim indywidualny radiostacji wywołującej 850 sygnały tajnego
dowodzenia
Przykład 9. NADAWANIE SYGNAŁÓW PRZY WYKORZYSTANIU KILKU
DOKUMENTÓW TAJNEGO DOWODZENIA PRZY WYKORZYSTANIU KRYPTONIMU
INDYWIDUALNEGO
sposób nadania: MINOR-26 MINOR-26 TU BRZOZA-45 420 rozdział 850 TOPOLA
KRATA 1235, 420 rozdział 850 TOPOLA KRATA 1235 TU BRZOZA-45 ODBIÓR
sposób potwierdzenia odbioru: TU MINOR -26 420 rozdział 850 TOPOLA KRATA
1235 ODBIÓR
Przykład 10. NADAWANIE SYGNAŁU PRZY WYKORZYSTANIU KRYPTONIMU
OKÓLNIKOWEGO
nadawanie: MALWA-14
ODBIÓR
MALWA-14 TU BRZOZA-45 420 420 TU BRZOZA-45
potwierdzenie odbioru: TU KONTRA-56
420 ODBIÓR
TU MINOR-26
420 ODBIÓR
TU KOJA-60
420 ODBIÓR
Radiostacja, która nie odebrała sygnału na skutek zakłóceń lub słabej słyszalności
ma obowiązek i prawo żądać powtórzenia nadając: NIE ODEBRANO POWTÓRZYĆ.
Dobór kryptonimów radiowych
Numery wraz z kryptonimami radiostacji wynikają z ogólnie przyjętych zasad
numeracji sieci radiowych (kierunków radiowych) w Wojsku Polskim. Na szczeblu
kompanii dopuszcza się stosowanie kryptonimów radiowych składających się z jednego
wyrazu i uzupełniających go liczb trzycyfrowych według poniższego przykładu:
Przykłady kryptonimów radiowych
Lp.
Nazwa korespondenta
1.
Dca 1ksap
2.
Dca 1 plsap / GT
3.
Dca 2 plsap / GMiN
4.
Dca plmin / OZap
5.
Dca pldm / OZR
6.
Dca plminż / Oinż.
7.
Dca drrinż / IGW
10.
Dca drrem
11.
Dca plzaop
OKÓLNIK
Tabela 2.6.
Kryptonim
roboczy
zapasowy
GORCE-101
FREZJA-101
GORCE-111
FREZJA-111
GORCE-112
FREZJA-112
GORCE-113
FREZJA-113
GORCE-121
FREZJA-121
GORCE-122
FREZJA-122
GORCE-123
FREZJA-123
GORCE-131
FREZJA-131
GORCE-132
FREZJA-132
GORCE-189
FREZJA-189
Tak dobrane kryptonimy radiowe w zdecydowany sposób ułatwiają posługiwanie się nimi
podczas przekazywania informacji. Dopuszcza się również do przekazywania komend
i sygnałów, w dynamice walki, stosowanie skróconych kryptonimów (tzn. tylko ich część
liczbową). Na przykład, komenda „dozór nr jeden, prawo trzysta, wyrzutnia PPK zniszczyć”
dowódcy kompanii do dowódcy 1 plsap przekazana będzie następująco:
nadawanie: STO JEDENAŚCIE TU STO JEDEN WYKONAĆ ZAPORĘ
ODBIÓR
potwierdzenie odbioru: TU STO JEDENAŚCIE
ZROZUMIAŁEM ODBIÓR
Nadawanie służbowych sygnałów łączności
W celu zapewnienia łączności radiowej mogą być ustalone specjalne sygnały
służbowe w relacjach radiowych np. kontroli czasu, zmiany częstotliwości radiowych,
zmiany rodzajów pracy i inne. Sposób nadawania sygnałów służbowych ustala się w
zarządzeniu szefa łączności organizującego łączność.
Zmiana częstotliwości radiowych
Dokonuje się w czasie pogorszenia warunków propagacji fal radiowych, podczas
oddziaływania zakłóceń celowych oraz w innych przypadkach określonych w wytycznych
organizacyjno - eksploatacyjnych do tabel danych radiowych. Zmiany częstotliwości w
terminach określonych w danych radiowych oraz zmiany częstotliwości dziennych i
nocnych dokonuje się w ustalonym czasie bez uzgadniania między współpracującymi
korespondentami i bez podawania specjalnych poleceń i sygnałów dotyczących zmiany
częstotliwości. Zmiana częstotliwości określona w tabeli danych radiowych, powinna być
zakończona dokładnie w ustalonym czasie. Jeśli w ustalonym - w danych radiowych czasie zmiany częstotliwości prowadzona jest wymiana informacji , a jakość kanału
radiowego jest dobra - zmianę częstotliwości dokonuje się po zakończeniu wymiany
radiowej.
Zmiany częstotliwości w nieprzewidzianym w tabeli danych radiowych czasie
dokonuje się:
1. w K/R - z inicjatywy radiostacji w której pogorszył się odbiór;
2. w S/R
- na polecenie radiostacji głównej.
W celu zapewnienia łączności radiowej w warunkach oddziaływania zakłóceń - dla
S/R i K/R przydziela się częstotliwości zapasowe. Podczas nadawania propozycji zmiany
częstotliwości stosuje się wywołanie standardowe z ustalonymi w tym celu sygnałami.
Sposób nadania propozycji zmiany częstotliwości:
1.
kryptonim radiostacji korespondenta 1 raz (w wypadku silnych zakłóceń 3 razy);
2.
słowo TU i kryptonim własnej radiostacji 1 raz (w wypadku silnych zakłóceń 3 razy);
3.
ustalony sygnał do zmiany częstotliwości 1 raz;
4.
słowo ODBIÓR 1 raz.
Sposób potwierdzania odbioru sygnału:
1.
słowo TU i kryptonim własnej radiostacji
2.
słowo ZROZUMIAŁEM i sygnał
1 raz;
3.
słowo ODBIÓR
1 raz.
1 raz;
Na blankietach wyciągu z tabeli danych radiowych znajdują się grupy cyfr lub liter
ustalone przez szefa łączności batalionu jako sygnały do przejścia na częstotliwości
zapasowe i z zapasowych na robocze .
„ Przejść na częstotliwość zapasową:
CU, LR, GB (lub: 17, 56, 43)„
„ Przejść na częstotliwość roboczą:
RO, WA, MB, (lub:45, 78, 12)„
Przykład 11. NADAWANIE SYGNAŁU DO ZMIANY CZĘSTOTLIWOŚCI PRZY
WYKORZYSTANIU KRYPTONIMÓW INDYWIDUALNYCH
wywołanie: MINOR-26 TU BRZOZA-45
GB ODBIÓR
potwierdzenie: TU MINOR-26 ZROZUMIAŁEM
GB ODBIÓR
Łączność na nowej częstotliwości powinna być realizowana z wykorzystaniem
nowych kryptonimów. Jeżeli po zmianie częstotliwości korespondenci pracując na nowej
częstotliwości w ciągu 5 minut nie odbiorą wywołania radiostacji głównej - zobowiązani są
wywołać ją sami. Nie nawiązawszy łączności na nowej częstotliwości w ciągu 10 minut
podejmują przedsięwzięcia nawiązania łączności jednocześnie na częstotliwości roboczej
jak i zapasowej. Jeżeli po upływie 15 minut od momentu zmiany częstotliwości łączność
nie jest ponownie nawiązana, ani na roboczej ani na zapasowej częstotliwości, operatorzy
meldują przełożonemu o braku łączności i postępują zgodnie z otrzymanymi wytycznymi.
Przejście na częstotliwość roboczą wykonuje się podobnie.
Kontrola łączności
Kontrolę łączności radiowej prowadzi się w celu utrzymania łączności w stałej
gotowości do prowadzenia korespondencji radiowej i sprawdzenia czujności
obsługujących radiostację (dowódców, radiotelefonistów). Prawo prowadzenia kontroli
łączności ma dowódca pododdziału, szef łączności, przełożeni dowódcy pododdziału.
Sposób nadawania:
kryptonim radiostacji korespondenta
1 raz
słowo TU i kryptonim własnej radiostacji
słowo ODBIÓR
1 raz
1 raz
Sposób potwierdzenia:
kryptonim wywoływanej radiostacji
1 raz
słowo TU i kryptonim radiostacji własnej1 raz
słowo ODEBRANO ODBIÓR
1 raz
Przykład 12. KONTROLA ŁĄCZNOŚCI PRZY WYKORZYSTANIU KRYPTONIMÓW
INDYWIDUALNYCH
wywołanie:
MALWA-14 TU BRZOZA-45 ODBIÓR
odpowiedź: TU MALWA -14 ODBIÓR
potwierdzeni: odebrano ODBIÓR
Podczas kontroli jednostronnej, potwierdzenie odbioru nadaje się innymi kanałami
łączności.
Zasady prowadzenia korespondencji telefonicznej
Łączność telefoniczna między stacjami telefonicznymi (centralami, aparatami
telefonicznymi) nawiązuje się zgodnie z przepisami korespondencji telefonicznej. Stacje
telefoniczne ze względu na swoje przeznaczenie i miejsce w systemie łączności dzielą się
na końcowe i pośrednie. Każda stacja telefoniczna (centrala) posiada swój kryptonim
telefoniczny. Kryptonim ten służy do maskowania pełnej nazwy oddziału lub pododdziału i
jest sygnałem rozpoznawczym danej stacji telefonicznej. Dowódcy oraz osoby funkcyjne
posługują się sygnałami rozpoznawczymi zgodnie z tabelą sygnałów rozpoznawczych
osób funkcyjnych, która służy do maskowania stanowisk (funkcji) tych osób. Podczas
dokonywania połączeń i zamawiania połączeń należy posługiwać się kryptonimem stacji
telefoniczno – telegraficznej sygnałami rozpoznawczymi osób funkcyjnych. Stacja
telefoniczna węzła łączności szczebla nadrzędnego jest stacją nadrzędną w stosunku do
wszystkich stacji telefonicznych jednostek podporządkowanych. Kolejność łączenia
rozmów przez obsługę centrali telefonicznej zależy od pilności przekazywanej informacji
oraz stanowisk służbowych osób zamawiających połączenie.
Ogólne zasady bezpieczeństwa radiostacji systemu PR4G
Obsługę radiostacji wyznacza dowódca pododdziału rozkazem dziennym spośród osób
spełniających następujące warunki:
1.
zostały przeszkolone z przepisów ochrony tajemnicy, bezpieczeństwa łączności
oraz obsługi radiostacji;
2.
zdały egzamin z materiału objętego kursem.
Do kasowania danych w radiostacji uprawnieni są użytkownicy i operatorzy radiostacji w
następujących przypadkach:
1.
na polecenie przełożonego;
2.
w warunkach bojowych, gdy istnieje realne zagrożenie przejęcia radiostacji przez
nieprzyjaciela;
3.
po zakończeniu działań bojowych, ćwiczeń, szkolenia itp.;
4.
przed przekazaniem radiostacji do magazynu, remontu itp.;
5.
w razie braku możliwości zapewnienia należytej ochrony radiostacji
wprowadzonymi danymi (np. w czasie przegrupowań, przejazdów itp.).
z
W podsystemie łączności radiowej występują urządzenia należące do grupy indeksowej
urządzeń łączności specjalnej i utajnionej, i są to:
1) radiostacje systemu TRC 9000;
2) zestawy do programowania częstotliwości i kluczy FKMU TRC-9720;
3) zestawy do programowania częstotliwości i kluczy FKLU;
4) urządzenia do kopiowania częstotliwości i kluczy FKCU TRC-9722-3;
5) taktyczne terminale danych;
6) programatory fill-gun TRC-9724-3.
Radiostacje:
TRC 9200;
TRC 9300 A; B; C;
TRC 9500.
1.
są urządzeniami o klauzuli “POUFNE”- z wprowadzonym kluczem
“personalizacyjnym” i skasowanymi danymi;
2.
są urządzeniami o klauzuli “TAJNE”- z wprowadzonymi danymi (roboczymi
kluczami kryptograficznymi).
Radiostacje bez wprowadzonego klucza “personalizacyjnego” ze skasowanymi danymi
(roboczymi kluczami kryptograficznymi) są urządzeniami jawnymi.
Podczas ćwiczeń, szkolenia, radiostacje z wprowadzonymi danymi i kluczami
kryptograficznymi, programatory, zestawy FKLU i FKMU, urządzenia FKCU, taktyczne
terminale danych, przewozić pod ochroną uzbrojonej osoby odpowiedzialnej za
eksploatację.
1.
Opis podstawowych środków łączności pododdziału – załącznik 5.
Przechowywanie radiostacji:
1.
radiostacje przechowywać w oddzielnych, specjalnie do tego celu przeznaczonych
magazynach,
Dopuszcza się przechowywanie w pododdziałowych magazynach uzbrojenia.
Magazyn musi spełniać następujące wymagania:
drzwi do magazynu - obite blachą i zaopatrzone w podwójne zamki
patentowe (szyfrowe), z wyprowadzoną sygnalizacją, okna - okratowane i
zaopatrzone w metalową siatkę, a szyby okienne – matowe.
1.
należy zapewnić całodobową ochronę magazynu, sprzętu przez wartę, służbę
dyżurną, lub przez techniczne środki zabezpieczenia;
2.
radiostacje zamontowane na pojazdach, śmigłowcach itp. należy chronić poprzez
zaopatrzenie drzwi i włazów wejściowych w zamki patentowe (kłódki), lub w przypadku
pojazdów odkrytych poprzez mocowanie radiostacji w sposób uniemożliwiający szybki
(prosty) demontaż;
3.
należy zapewnić całodobową ochronę poprzez przekazanie go pod ochronę warty.
Przepisy korespondencji radiotelefonicznej (wg ACP125)
Szczegółowe przepisy korespondencji radiowej wg wymogów NATO zawarte są w
instrukcji tymczasowej1 i wymagają od operatorów znajomości języka angielskiego.
Poniżej przedstawiono ogólne zasady nawiązania łączności fonicznej zgodne z ww.
wymogami w języku angielskim.
Transmisja radiowa powinna charakteryzować się krótkim czasem, przejrzystością oraz
zastosowaniem typowej frazeologii.
Wymiana korespondencji powinna się odbywać zgodnie z zasadami właściwej wymowy,
zgłoskowania, stosowania właściwego akcentu i odstępów pomiędzy wyrazami.
Przed rozpoczęciem nadawania operator w sieci powinien się upewnić, że nie będzie
nikomu zakłócał pracy w danym momencie.
Nawiązanie łączności w kierunku radiowym
Przykład 1 – dobre warunki:
Nadaje stacja Z34D:
Alfa One Nine Two – THIS IS Zulu Three Four Delta – OVER
Stacja A192 odpowiada:
(Zulu Three Four Delta) – (THIS IS) Alfa One Nine Two – OVER
Stacja Z34D nic nie ma dla stacji A192, nadaje:
Alfa One Nine Two – THIS IS Zulu Three Four Delta – OUT.
Przykład 2 – trudne warunki:
Nadaje stacja Z34D:
Alfa One Nine Two- Alfa One Nine Two- THIS IS Zulu Three Four DeltaZulu Three Four Delta- RADIO CHECK – OVER (Radio Check – sprawdzenie łączności)
Stacja A192 nadaje:
Zulu Three Four Delta – Zulu Three Four Delta – THIS IS Alfa One Nine Two- Alfa One
Nine Two – WEAK BUT READABLE (sygnał słaby ale czytelny).
Stacja Z34D nic nie ma dla stacji A192 i nadaje:
Alfa One Nine Two – THIS IS Zulu Three Four Delta – ROGER – OUT
1
Instrukcja Łączności – Przepisy Korespondencji Radiowej. Na podstawie Allied Communication ACP 121, 123, 124,
125. Dowództwo Wojsk Lądowych. Szefostwo Wojsk Łączności i Informatyki. Warszawa 1999.
Nawiązanie łączności w sieci radiowej
Opisane tu procedury obowiązują przy pierwszym uruchomieniu sieci lub
wznowieniu w niej pracy. Podstawowym obowiązkiem radiostacji głównej (NCS) jest:
utrzymanie właściwego porządku w sieci, przestrzeganie obowiązujących przepisów
korespondencji radiowej przez radiostacje podległe oraz zapewnienie wymiany
korespondencji bez zbędnych opóźnień. Radiostacja główna jest również odpowiedzialna
za utrzymanie właściwego poziomu bezpieczeństwa łączności w sieci. Przed
uruchomieniem sieci powinny być wydane przez radiostację główną stosowne uwagi
odnośnie bezpieczeństwa łączności.
Przykład 1 (uruchomienie sieci o określonym czasie lub w razie potrzeby).
Stacja główna Z34D nadaje:
Yankee One Three Charlie – THIS IS – Zulu Three Four Delta – OVER
Każda podległa stacja odpowiada zgodnie z porządkiem alfabetycznym:
(Zulu Three Four Delta) – (THIS IS) Alfa One Nine Two – OVER
(Zulu Three Four Delta) – THIS IS) Charlie Two Zero Six – OVER
(Zulu Three Four Delta) – (THIS IS) Delta Three Eight One – OVER
(Zulu Three Four Delta) – ( THIS IS) Echo Nine Six Nine – OVER
(Zulu Three Four Delta) – (THIS IS) Foxtrot One Seven Nine – OVER
(Zulu Three Four Delta) – (THIS IS) Hotel Seven Nine Five – OVER
Radiostacja główna (NCS) sygnałem okólnikowym informuje wszystkie stacje, że ich
odpowiedzi były słyszalne i że nie ma dla nich żadnej korespondencji:
Yankee One Three Charlie – THIS IS – Zulu Three Four Delta – OUT.
Przykład 2 (w tym przypadku jedna ze stacji E969 nie odpowiedziała na wywołanie okólnikowe).
Stacja Z34D nadaje:
(Yankee One Three Charlie) – (THIS IS) – Zulu Three Four Delta – OVER
Odpowiadają trzy pierwsze stacje:
(Zulu Three Four Delta) – (THIS IS) Alfa One Nine Two – OVER
(Zulu Three Four Delta) – (THIS IS) Charlie Two Zero Six – OVER
(Zulu Three Four Delta) – (THIS IS) Delta Three Eight One – OVER
Stacja F178 nie słyszy odpowiedzi stacji E969, czeka około 5 sekund i nadaje:
(Zulu Three Four Delta) – (THIS IS) Foxtrot One Seven Nine - OVER
Następna stracja po F178:
(Zulu Three Four Delta) – (THIS IS) Hotel Seven Nine Five – OVER
Po odebraniu wszystkich odpowiedzi od podległych stacji poza stacją E969, Z34D nadaje: (Yankee
One Three Charlie) – (THIS IS) Zulu Three Four Delta ROGER – Echo Nine
Six Nine – NOTHING HEARD – OUT
E969, gdy jest to możliwe wzywa radiostację główną meldując się w sieci:
Zulu Three Four Delta – (THIS IS) – Echo Nine Six Nine – Reporting into net – OVER
Z34D nadaje:
Echo Nine Six Nine – (THIS IS) Zulu Three Four Delta – AUTHENITICATE----- - OVER
E969 nadaje:
(Zulu Three Four Delta) – (THIS IS) – Echo Nine Six Nine – I AUTHENTICATE------ -OVER
Z34D nadaje:
(Echo Nine Six Nine) – (THIS IS) – Zulu Three Four Delta – ROGER – OUT.
