Jednostka Wojskowa Nr

2 REGIONALNA BAZA LOGISTYCZNA
04-470 Warszawa, ul. Marsa 110

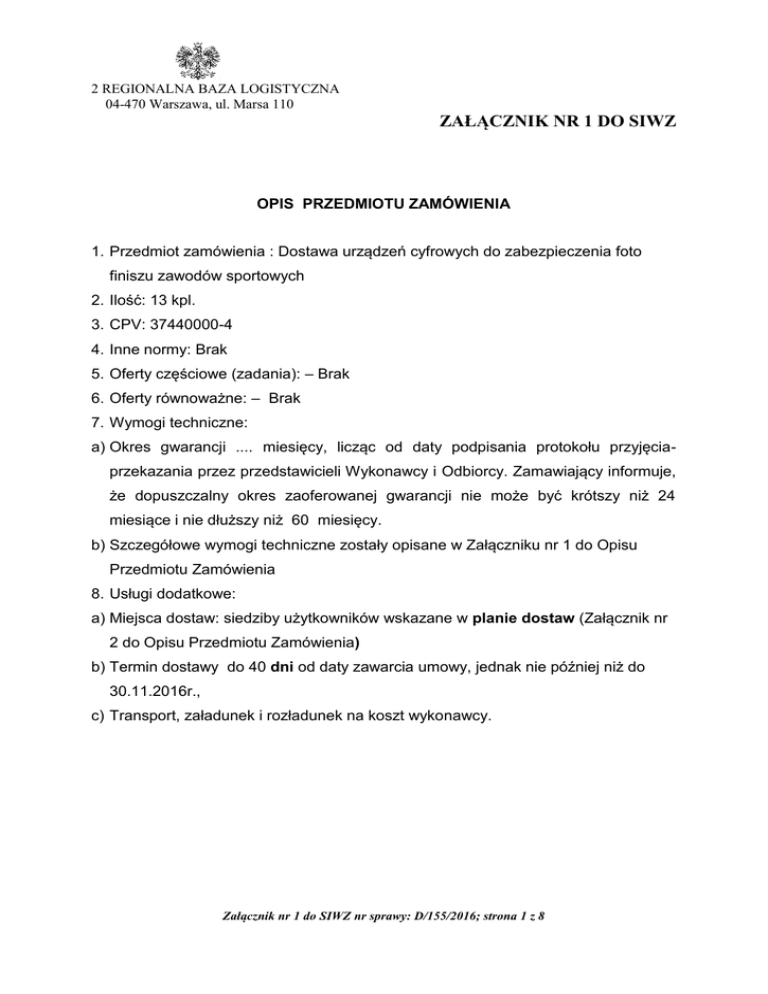

ZAŁĄCZNIK NR 1 DO SIWZ
OPIS PRZEDMIOTU ZAMÓWIENIA
1. Przedmiot zamówienia : Dostawa urządzeń cyfrowych do zabezpieczenia foto
finiszu zawodów sportowych
2. Ilość: 13 kpl.
3. CPV: 37440000-4
4. Inne normy: Brak
5. Oferty częściowe (zadania): – Brak
6. Oferty równoważne: – Brak
7. Wymogi techniczne:
a) Okres gwarancji .... miesięcy, licząc od daty podpisania protokołu przyjęciaprzekazania przez przedstawicieli Wykonawcy i Odbiorcy. Zamawiający informuje,
że dopuszczalny okres zaoferowanej gwarancji nie może być krótszy niż 24
miesiące i nie dłuższy niż 60 miesięcy.
b) Szczegółowe wymogi techniczne zostały opisane w Załączniku nr 1 do Opisu
Przedmiotu Zamówienia
8. Usługi dodatkowe:
a) Miejsca dostaw: siedziby użytkowników wskazane w planie dostaw (Załącznik nr
2 do Opisu Przedmiotu Zamówienia)
b) Termin dostawy do 40 dni od daty zawarcia umowy, jednak nie później niż do
30.11.2016r.,
c) Transport, załadunek i rozładunek na koszt wykonawcy.
Załącznik nr 1 do SIWZ nr sprawy: D/155/2016; strona 1 z 8
Załącznik nr 1 do OPZ
Wymogi techniczne.
Przedmiot zamówienia– Urządzenie cyfrowe z
pryzmatem pentagonalnym,
migawką szczelinową i pokryciem 100% kadru 36 x 24 do zabezpieczenia foto finiszu
i dokumentowania zawodów.
LP
1.
NAZWA SPRZĘTU SPORTOWEGO
JM
ilość
Urządzenie cyfrowe z pryzmatem pentagonalnym,
migawką szczelinową i pokryciem 100% kadru 36 x 24
do zabezpieczenia foto finiszu i dokumentowania
zawodów
kpl.
13
W skład jednego kompletu wchodzi:
 Body aparatu fotograficznego;
 Dwa obiektywy;
 Dwa Akumulatory dedykowane do body aparatu w tym jeden akumulator
jako zapasowy;
 Ładowarka do akumulatorów.
 Dwie karty pamięci minimum 32 GB;
 Statyw;
 Dodatkowa lampa błyskowa
 Torba fotograficzna
WYMAGANIA TECHNICZNE, ILOŚCIOWE I JAKOŚCIOWESPRZĘTU
1. Zestaw urządzeń (skład ukompletowania):
1.1. Body aparatu fotograficznego wykonane minimum ze stopów magnezowych,
posiadające pryzmat pentagonalny, duży minimum 3,2 cala ruchomy ekran
LCD zapewniający łatwy podgląd wykonywanych ujęć filmowych lub
zdjęciowych;
1.2. Dwa obiektywy wyposażone w dodatkowe filtry UV;
1.3. Dwa Akumulatory dedykowane do body aparatu w tym jeden akumulator jako
zapasowy;
1.4. Ładowarka do akumulatorów.
1.5. Dwie karty pamięci minimum 32 GB o szybkości umożliwiającej
bezproblemowy zapis plików przy maksymalnej szybkości wykonywania
zdjęć;
1.6. Statyw;
1.7. Dodatkowa lampa błyskowa
1.8. Torba fotograficzna
Załącznik nr 1 do SIWZ nr sprawy: D/155/2016; strona 2 z 8
2. Wymagania eksploatacyjno – techniczne.
2.1. Body aparatu o zakładanych minimalnych właściwościach technicznych.
a) Cyfrowa lustrzanka jednoobiektywowa zbudowana minimum ze stopu magnezu
uszczelniona wyposażona w pryzmat pentagonalny;
b) Matryca CMOS o wymiarach minimum 35,9 x 24.0 mm, zakładana liczba pikseli
co najmniej 24,5 mln wyposażona w system usuwania kurzu;
c) Mocowanie obiektywu zapewniające działanie autofokusa za pośrednictwem
bagnetu i styków AF wielkość obrazu (w pikselach);
d) Obszar zdjęcia w formacie FX (36×24): (L) 6016 x 4016, (M) 4512 x 3008, (S)
3008 x 2008. Obszar zdjęcia w formacie 1,2 × (30x20): (L) 5008 x 3336, (M)
3752
x 2504, (S) 2504 x 1664. Obszar zdjęcia w formacie DX (24x16): (L) 3936 x
2624, (M) 2944 x 1968, (S) 1968 x 1312. Zdjęcia w formacie FX wykonane
w widoku podglądu filmu na żywo: (L) 6016 x 3376, (M) 4512 x 2528, (S) 3008 x
1688. Zdjęcia w formacie DX wykonane w widoku podglądu filmu na żywo: (L)
3936
x 2224, (M) 2944 x 1664, (S) 1968 x 1112. Uwaga: zdjęcia wykonane w trybie
podglądu filmu na żywo mają proporcje 16 : 9. Aparat oferuje szeroki wybór
formatów zdjęć opartych na formatach matrycy DX i FX;
e) Format zapisywanych plików :NEF (RAW): 12- lub 14-bitowy z kompresją
stratną lub bezstratną. JPEG: zgodność z podstawowym formatem JPEG;
ustawienia dla opcji kompresji: fine (około 1 : 4), normal (ok. 1 : 8) i basic (ok. 1
: 16) (Priorytet wielkości); dostępna opcja kompresji Optymalna jakość. NEF
(RAW)
+
JPEG:
jedno
zdjęcie
zapisywane
jednocześnie
w formatach NEF (RAW) i JPEG
f) Nośnik danych: SD, SDHC (zgodne z UHS-I), SDXC (zgodne z UHS-I), dwa
gniazda kart pamięci umożliwiające przegrywanie danych z karty na kartę;
g) Wizjer pryzmatem pentagonalnym z poziomu oka. Pokrycie kadru: format FX
(36x24): około 100% w poziomie i 100% w pionie. Format 1,2× (30x20): około
97%
w
poziomie
i
97%
w pionie. Format DX (24x16): około 97% w poziomie i 97%
w pionie Korekcja dioptrażu od -3 do +1 dpt.;
h) Matówka: BriteViewClearMatte Mark III typu B z ramkami pól AF (można
wyświetlić linie kadrowania);
i) Lustro szybko powrotne;
j) Migawka sterowana elektronicznie, szczelinowa o pionowym przebiegu
szczeliny
w płaszczyźnie ostrości. Czasy otwarcia migawki od 1/4000 do 30 s w krokach
co 1/3 lub 1/2 EV, czas B, ustawienie T, X200, czas synchronizacji błysku X =
1/200 s synchronizacja dla czasu otwarcia migawki 1/250 s lub dłuższego
(zasięg
lampy
błyskowej
zmniejsza
się
w przypadku czasów otwarcia migawki z zakresu od 1/200 do 1/250 s). Tryby
wyzwalania migawki: S (pojedyncze zdjęcie), CL (seryjne wolne), CH (seryjne
szybkie), Q (pojedyncze ciche), samowyzwalacz, MUP (podnoszenie lustra),
QC (ciągłe ciche). Częstotliwość zdjęć: Około 6 kl./s, 1–6 kl./s (CL), 6,5 kl./s
(CH) lub 3 kl./s (QC). Samowyzwalacz 2 s, 5 s, 10 s, 20 s; od 1 do 9 ekspozycji
Załącznik nr 1 do SIWZ nr sprawy: D/155/2016; strona 3 z 8
z interwałem 0,5, 1, 2 lub 3 s.;
k) Pomiar ekspozycji TTL za pomocą czujnika RGB o rozdzielczości min. 91 000
pikseli. Sposób pomiaru ekspozycji: matrycowy, centralnie ważony, punktowy:
pomiar w okrągłym obszarze o średnicy 4 mm (około 1,5% powierzchni kadru)
wyśrodkowanym na wybranym polu AF (lub centralnym polu AF, gdy jest
używany obiektyw bez procesora). Chroniący jasne obszary przed
prześwietleniem: dostępny z obiektywami typu G, E i D; w przypadku używania
innych obiektywów odpowiednik pomiaru centralnie ważonego. Zakładane
minimalne tryby ekspozycji: tryby automatyczne (automatyczny, automatyczny
bez błysku); programy tematyczne (portret, krajobraz, dziecko, zdjęcia
sportowe, makro, portret nocny, krajobraz nocny, przyjęcie/wnętrza,
plaża/śnieg, zachód słońca, zmierzch/świt, portret zwierzaka, blask świec,
kwiaty, barwy jesieni, żywność); tryby efektów specjalnych (noktowizor, szkic
kolorowy, efekt miniatury, kolor selektywny, sylwetka, rozjaśnienie,
przyciemnienie); automatyka programowa z fleksją programu (P), automatyka z
preselekcją czasu (S), automatyka z preselekcją przysłony (A), manualny (M);
U1 (ustawienia użytkownika 1); U2 (ustawienia użytkownika 2);
l) Czułość ISO: ISO 100–12800 w krokach co 1/3 lub 1/2 EV. Czułość można też
ustawić około 0,3, 0,5, 0,7 lub 1 EV (odpowiednik ISO 50) poniżej wartości ISO
100 oraz około 0,3, 0,5, 0,7, 1 lub 2 EV (odpowiednik ISO 25600) powyżej
wartości ISO 6400; dostępny automatyczny dobór czułości ISO;
m) Napęd AF obiektywu: autofokus (AF): pojedynczy AF (AF-S); tryb ciągłego AF
(AF-C); automatyczny wybór AF-S/AF-C (AF-A); wyprzedzające śledzenie
ostrości włączane automatycznie przy zmianie stanu fotografowanego obiektu.
Ręczne ustawianie ostrości (M): można korzystać ze wskaźnika ustawienia
ostrości. Pola AF: możliwość wyboru jednego z 51 lub 11 pól AF, AF z
dynamicznym wyborem pola (9, 21 lub 51 pól), śledzenie 3D, wybór pola AF z
grupy, automatyczny wybór pola AF;
n) Wbudowana lampa błyskowa o liczbie przewodniej około 12, 12 w trybie
manualnym (m, ISO 100, 20°C), sterowanie błyskiem TTL: możliwe sterowanie
wbudowaną lampą w trybie i-TTL za pomocą czujnika RGB o rozdzielczości ok.
91 tys. pikseli; Kompensacja mocy błysku;
o) Filmy - pomiar ekspozycji TTL za pomocą matrycy: pomiar matrycowy,
centralnie ważony lub pomiar ekspozycji chroniący jasne obszary przed
prześwietleniem;
p) Filmy - format plików MOV, kompresja wideo H.264/MPEG-4 AVC (Advanced
Video Coding), format zapisu dźwięku liniowy PCM, sposób zapisu dźwięku
poprzez wbudowany mikrofon lub zewnętrzny mikrofon stereofoniczny;
możliwość
regulowania
Monitor:
przekątna:
8 cm
(3,2 cala),
niskotemperaturowy polisilikonowy odchylany wyświetlacz LCD z matrycą TFT,
kątem oglądania 170°, około 100-procentowym pokryciem kadru oraz regulacją
jasności i kąta. Około 1229 tys. punktów (VGA; 640 x RGBW x 480 = 1 228 800
punktów);
q) Odtwarzanie pełnoekranowe lub widok miniatur (4, 9 lub 72 zdjęcia bądź
kalendarz), powiększenie w trybie odtwarzania, odtwarzanie filmów, pokaz
slajdów obejmujący zdjęcia i filmy, wyświetlanie histogramów, wskazanie
obszarów prześwietlonych, informacje o zdjęciu, dane pozycji i automatyczne
obracanie zdjęć;
r) USB Hi-Speed USB; zalecane połączenie z wbudowanym portem USB;
s) Wyjście HDMI typu C;
Załącznik nr 1 do SIWZ nr sprawy: D/155/2016; strona 4 z 8
t) Wejście Audio stereofoniczne typu mini-jack (średnica 3,5 mm, obsługa
zasilania po podłączeniu);
u) Wyjście Audio stereofoniczne typu mini-jack (średnica 3,5 mm);
v) Protokoły komunikacji Wi-Fi (bezprzewodowy LAN) IEEE 802.11b: DSSS/CCK
IEEE 802.11g: OFDM, częstotliwość działania Wi-Fi (bezprzewodowy LAN),
2412–2462 MHz (kanały 1–11), zasięg Wi-Fi w linii prostej (bezprzewodowy
LAN) około 30 m (przy braku zakłóceń; zasięg zależy od siły sygnału i
obecności przeszkód), szybkości przesyłu danych Wi-Fi (bezprzewodowy LAN)
54 Mb/s. Maksymalna szybkość przesyłania danych według standardu IEEE.
Rzeczywista szybkość może być inna;
w) Języki menu: w zestawie niezbędny polski;
x) Akumulator: j onowo - litowy EN-EL15;
y) Zasilacz sieciowy EH-5b (wymaga dostępnego osobno złącza zasilania EP-5B);
z) Gniazdo statywowe 1/4 cala (ISO 1222);
aa) Masa o koło 840 g z akumulatorem i kartą pamięci, ale bez pokrywki bagnetu
korpusu; ok. 750 g (sam korpus);
bb) Zakres dozwolonych temperatur 0°C–40°C, zakres dozwolonej wilgotności do
85% (bez kondensacji).
2.2. Obiektyw pierwszy – obiektyw szerokokątny zmiennoogniskowy
a) Uchwyt obiektywu dedykowany do korpusu aparatu;
b) Ogniskowa obiektywu 16-35 mm;
c) Minimalna przysłona f:4;
d) Maksymalna przysłona f:22;
e) Minimalna odległość ostrzenia 29 cm;
f) Obiektyw wyposażony w system redukcji drgań minimum 2 generacji
umożliwiający wykonywanie zdjęć z ręki przy maksymalnym otworze
względnym f/4 przy długich czasach
g) Obiektyw zbudowany co najmniej dwóch soczewek ze szkła o niskiej
dyspersji ED i nie mniej niż trzech soczewek asferycznych dla
zminimalizowania dystorsji i aberracji;
h) Budowa obiektywu minimum z 17 elementów w 12 grupach (z 2 soczewkami
ze szkła ED, 3 soczewkami asferycznymi, oraz powłoką nanokrystaliczną);
i) Obiektyw wyposażony w dodatkowy filtr UV.
2.3. Obiektyw drugi – obiektyw zmiennoogniskowy
a) Uchwyt obiektywu dedykowany do korpusu aparatu;
b) Ogniskowa obiektywu 28-300 mm;
c) Minimalna przysłona f: 3.5 – f:5,6;
d) Maksymalna przysłona f:28 – f:38;
e) Minimalna odległość ostrzenia 50 cm;
f) Obiektyw wyposażony w system redukcji drgań minimum 2 generacji
umożliwiający wykonywanie zdjęć z ręki przy maksymalnym otworze
względnym f/4 przy długich czasach;
g) Obiektyw zbudowany co najmniej dwóch soczewek ze szkła o niskiej
dyspersji ED i nie mniej niż trzech soczewek asferycznych dla
zminimalizowania dystorsji i aberracji;
Załącznik nr 1 do SIWZ nr sprawy: D/155/2016; strona 5 z 8
h) Budowa obiektywu minimum z 19 elementów w 14 grupach ;
i) Obiektyw wyposażony w dodatkowy filtr UV.
2.4. Lampa błyskowa dodatkowa zewnętrzna
a) Lampa dedykowana do zaoferowanego body aparatu;
b) Wbudowany system TTL współpracująca z lustrzankami cyfrowymi formatu
FX i DX;
c) Liczba przewodnia minimum 34 (ISO 100, m), 48 (ISO 200, m);
d) Tryb błysku i-TTL, automatyka przysłony, automatyka bez TTL, tryb manualny
błysku z priorytetem odległości, tryb manualny oraz błysk stroboskopowy;
e) Obracany reflektor ;
f) Ekran informacyjny LCD;
g) Zasilanie 4 x AA.
2.5. Statyw
a) Statyw fotograficzny z mocowaniem pasującym do body aparatu dostosowany
do ciężaru aparatu wraz z obiektywem długoogniskowym;
b) Torba fotograficzna - naramienna o pojemności umożliwiającej bezpieczny
transport aparatu wraz z obiektywem oraz obiektywu dodatkowego i lampy.
Obowiązkowo dodatkowe kieszenie na akcesoria fotograficzne typu filtry,
przewody, akumulator.
Załącznik nr 1 do SIWZ nr sprawy: D/155/2016; strona 6 z 8
Załącznik nr 2 do OPZ
PLAN DOSTAW
Lp.
ODBIORCA
Wojskowy
Oddział
Gospodarczy
(WOG)
Nazwa Sprzętu
Sportowego
Miejsca Dostaw sprzętu
sportowego do
UŻYTKOWNIKÓW
Osoba do Kontaktu
Urządzenie cyfrowe
do zabezpieczenia
foto finiszu i
dokumentowania
zawodów
kpl.
Jm.
JW 2063
UŻYTKOWNIK
Dowództwo Generalne RSZ
ul. Żwirki i Wigury 103/105, 00-912
Warszawa
płk mgr inż Marek
Oleszczuk
tel. 261826700
kom. 502395080
1
2
43 WOG
Świętoszów
11 Dywizja Kawalerii Pancernej
ul. Żarska
68-100 Żagań woj.Lubuskie
mjr Sebastian Krasoń
kom. 605-034-936
st.chor. Tomasz Mucha
261688138 ,
kom. 693-428-351
1
3
15 WOG
Szczecin
12 Dywizja Zmechanizowana
ul. Ku Słońcu 33
70-907 Szczecin
woj.Zachodniopomorskie
st.chor.szt. Zbigniew
Murawski
261452704
1
4
21 WOG
ELBLĄG
16 Dywizja Zmechanizowana
ul. Podchorążych 1
82-300 Elbląg woj.WarmińskoMazurskie
st.chor. Krzysztof Banach
261-312-206
727-013-727
1
5
Komenda
Portu
Wojennego
Gdynia
3. Flotylla Okrętów ul. Rondo
Bitwy pod Oliwą 1
81-103 Gdynia woj.Pomorskie
telefon: CA MON 262098
kmdr Wiesław Strzelczyk
608-664-797
chor. Jacek Miller
261-266-923
1
6
Komenda
Portu
Wojennego
Świnoujście
8. Flotylla Obrony Wybrzeża
ul. Steyera 28 72-600 Świnoujście
woj.Zachodniopomorskie
telefon: 243472
Kmdr
Mirosław Mazur
261-243-455
1
7
35 WOG
Kraków
6 Brygada Powietrznodesantowaul.
Wrocławska 2130-901 Kraków
woj.Małopolskie
st.chor.szt. Andrzej Ryś
261134411
kom. 791-408-693
1
1
Załącznik nr 1 do SIWZ nr sprawy: D/155/2016; strona 7 z 8
8
34 WOG
RZESZÓW
21 Brygada Strzelców
Podhalańskich
ul. Hoffmanowej 4
35-922 Rzeszów woj.Podkarpackie
chor. Artur Popowicz
kom. 512-284-771
1
9
14 WOG
POZNAŃ
Centrum Szkolenia Wojsk
Lądowych - Poznań ul. Wojska
Polskiego 86/90, 61-716 Poznań
woj. wielkopolskie
mjr doktor Cezary
Młynarczyk
kom. 785-207-637
1
10
12 WOG
TORUŃ
Centrum Szkolenia Artylerii i
Uzbrojenia
ul. Sobieskiego 36
87-100 Toruń woj.KujawskoPomorskie
mjr mgr Dariusz Seregiet
tel. 261432425
kom. 695652917
1
11
26 WOG
Zegrze
Centrum Szkolenia Łączności i
Informatyki Zegrze ul. Juzistek 1,
05-131 Zegrze
st.chor. Dariusz
Leszczyński
261883246
1
2 WOG
Wrocław
Centrum Szkolenia Wojsk
Inżynieryjnych i Chemicznych we
Wrocławiu
ul. Obornicka 108
50-961 Wrocław woj.Dolnośląskie
mjr Mariusz DENKEWICZ
kom. 604-969-492
1
6 WOG Ustka
Centrum Szkolenia Marynarki
Wojennej Ustka
Ustka 3 Lędowo
76-271 Ustka
Jan Piotrkowski
261-231-478
1
12
13
SUMA SPRZĘTU
Załącznik nr 1 do SIWZ nr sprawy: D/155/2016; strona 8 z 8
13
