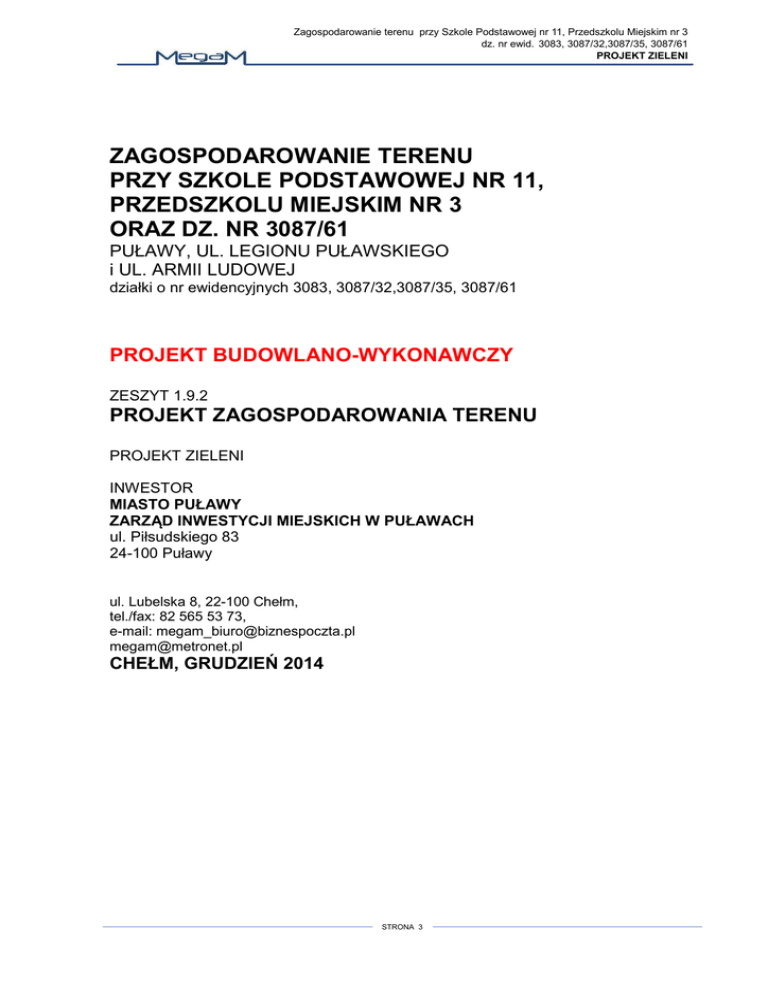

opis tech projekt zieleni

Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
PROJEKT ZIELENI
ZAGOSPODAROWANIE TERENU
PRZY SZKOLE PODSTAWOWEJ NR 11,
PRZEDSZKOLU MIEJSKIM NR 3
ORAZ DZ. NR 3087/61
PUŁAWY, UL. LEGIONU PUŁAWSKIEGO
i UL. ARMII LUDOWEJ
działki o nr ewidencyjnych 3083, 3087/32,3087/35, 3087/61
PROJEKT BUDOWLANO-WYKONAWCZY
ZESZYT 1.9.2
PROJEKT ZAGOSPODAROWANIA TERENU
PROJEKT ZIELENI
INWESTOR
MIASTO PUŁAWY
ZARZĄD INWESTYCJI MIEJSKICH W PUŁAWACH
ul. Piłsudskiego 83
24-100 Puławy
ul. Lubelska 8, 22-100 Chełm,
tel./fax: 82 565 53 73,
e-mail: [email protected]
[email protected]
CHEŁM, GRUDZIEŃ 2014
STRONA 3
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
PROJEKT ZIELENI
STADIUM: PROJEKT BUDOWLANO-WYKONAWCZY
PROJEKT ZAGOSPODAROWANIA TERENU
INWESTYCJA: ZAGOSPODAROWANIE TERENU
PRZY SZKOLE PODSTAWOWEJ NR 11,
PRZEDSZKOLU MIEJSKIM NR 3
ORAZ DZ. NR 3087/61
PUŁAWY, UL. LEGIONU PUŁAWSKIEGO
i UL. ARMII LUDOWEJ
działki o nr ewidencyjnych 3083, 3087/32,3087/35,
3087/61
PROJEKT ZIELENI
INWESTOR: MIASTO PUŁAWY
ZARZĄD INWESTYCJI MIEJSKIECH
W PUŁAWACH
ul. Piłsudskiego 83
24-100 Puławy
BRANŻA: ARCHITEKTURA KRAJOBRAZU
Na podstawie art. 20 ust. 4 ustawy Prawo budowlane z dnia 7 lipca 1994 r.
z późniejszymi zmianami
oświadcza się, że niniejszy projekt został sporządzony zgodnie
z obowiązującymi przepisami oraz zasadami wiedzy technicznej
PROJEKTOWAŁ ZIELEŃ:
mgr inż. arch. krajobrazu Radosław Marek
specjalność architektura krajobrazu
CHEŁM, GRUDZIEŃ 2014 r.
STRONA 4
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
PROJEKT ZIELENI
SPIS ZAWARTOŚCI
I
Strony tytułowe ………………………………………………………………..……….……. str.1
II
Spis zawartości ………………………………………………………..….………..….……. str.3
III
Projekt zagospodarowania terenu
1. Podstawa opracowania ……………...………………….…………………….…….……. str.4
2. Przedmiot i zakres opracowania …………………………………………………..……. str.4
3. Stan istniejący terenu …………………………………………………...………..….……. str.4
IV Projekt zagospodarowania terenu
1. Projektowana zieleń ……………………….…………………………...………..….……. str.6
2. Bilans powierzchni …………………….………………………….…...…………….……. str.15
V
Część graficzna
Z1. Projekt zagospodarowania terenu
STRONA 5
1:500 …………………..…...…. str. 16
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
PROJEKT ZIELENI
PROJEKT ZAGOSPODAROWANIA TERENU
1.
PODSTAWA OPRACOWANIA
−
Wytyczne inwestorskie dotyczące zagospodarowania terenu,
−
Wizja lokalna – inwentaryzacja własna,
−
Umowa z inwestorem,
−
Mapa do celów projektowych w skali 1:500,
−
Stosowne przepisy:
Normy dotyczące zieleni PN-R-67023 i PN-R-67022
2.
PRZEDMIOT I ZAKRES OPRACOWANIA
Projekt zieleni obejmuje zagospodarowanie terenu wraz z jej inwentaryzacją
i gospodarką drzewostanem.
Projekt zieleni przewiduje zagospodarowanie terenu opracowania zielenią stanowiącą
spójny układ kompozycyjny z planowanymi alejami, parkingami, placami zabaw oraz
obiektami sportowymi
Opracowanie w zakresie zieleni obejmuje:
−
Przygotowanie terenu:
·
nawiezienie ziemi w miejscach
zaniżonych wraz z niwelacją na obszarze
planowanych nasadzeń i istniejących oraz planowanych trawników.
−
Założenie zieleni
·
wykonanie nasadzeń;
·
wykonanie oddzielenia nasadzeń na krawędzi z trawnikami przy użyciu obrzeży
typu 'Eko-bord'
·
3.
założenie trawników
STAN ISTNIEJĄCY
3.1. Lokalizacja
Projektowany obszar znajduje na terenie miasta Puławy na działkach aktualnie
użytkowanych przez Szkołę Podstawową nr 11 oraz Przedszkole nr 3 oraz na terenie skweru
osiedlowego aktualnie użytkowanego jako boisko, położonego pomiędzy ulicami Armii
Krajowej oraz Legionu Puławskiego.
STRONA 6
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
PROJEKT ZIELENI
Ryc. 1. Lokalizacja terenu opracowania na mapie
3.2. Stan istniejący
Teren jest należący do Szkoły Podstawowej nr 11 oraz przedszkola nr 3 jest ogrodzony
i zadrzewiony. Znajdują się tutaj, w większości chaotycznie rozmieszczone zadrzewienia
i zakrzewienia w różnym wieku i stanie zdrowotnym, zaniedbane trawniki oraz, pozostałości
alejek i placów zabaw oraz przestarzałe technologicznie obiekty sportowe – bieżnia, boiska.
Obecnie teren stwarza wrażenie zaniedbanego, brak tu spójności kompozycyjnej
i funkcjonalnej pomiędzy poszczególnymi wnętrzami krajobrazowymi, które odnajdujemy na
terenie skweru, przestrzeni frontowej szkoły i przedszkola, przestrzeni rekreacyjnej z tyłu
budynków szkoły i przedszkola.
3.3. Zieleń istniejąca
Na analizowanym terenie zinwentaryzowano 299 drzew. W składzie gatunkowym
zdecydowanie przeważają gatunki liściaste. Wśród nich dominują klony: klon srebrzysty, klon
jesionolistny, klon pospolity, lipa drobnolistna, jarząb pospolity, rokitnik wąskolistny ale
występują również gatunki iglaste: świerk zwyczajny, świerk kłujący, modrzew europejski czy
cis pospolity.
Na terenie opracowania konieczne jest wykonanie gospodarki drzewostanem. Należy
przeprowadzić zabiegi pielęgnacyjne, konserwacyjne, jak również wycinki drzew w złym
stanie zdrowotnym i kolidujących z planowaną inwestycją.
Przed rozpoczęciem jakichkolwiek prac przy pniach drzew, drzewa należy zabezpieczyć
przez odeskowanie. Zaleca się, aby w strefie do 10 m od pnia drzewa nie składować
cementu, kruszywa, olejów i paliw.
Zaleca się, aby roboty ziemne w obrębie korzeni drzewa nie były prowadzone w okresie
wegetacji roślin, a szczególnie w okresie letnim.
STRONA 7
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
PROJEKT ZIELENI
PROJEKT ZIELENI
1.
PROJEKTOWANA ZIELEŃ
1.1. Wymagania dotyczące materiałów używanych do wykonania zieleni i sposobu
wykonania prac:
Materiał roślinny powinien pochodzić ze szkółek zrzeszonych w ZSP oraz powinien być
zaakceptowany przez projektanta lub Inspektora.
Sadzonki drzew, krzewów i pnączy okrywowych powinny być zgodne z normą PN-R67023, właściwie oznaczone, tzn. muszą mieć etykiety, na których podana jest nazwa
łacińska, forma, producent.
Sadzonki
drzew
i
krzewów
i
pnączy
powinny
być
prawidłowo
uformowane
z zachowaniem pokroju charakterystycznego dla gatunku i odmiany oraz posiadać
następujące cechy: pąk szczytowy przewodnika powinien być wyraźnie uformowany, przyrost
ostatniego roku powinien wyraźnie i prosto przedłużać przewodnik, system korzeniowy
powinien być skupiony i prawidłowo rozwinięty, na korzeniach szkieletowych powinny
występować liczne korzenie drobne. Rodzaj bryły korzeniowej lub wielkość pojemnika dla
drzew liściastych i iglastych określono w wykazie materiałów dla poszczególnych etapów
inwestycji. Drzewa liściaste powinny posiadać obwód pnia mierzony na wys. 100cm
minimum 10-12 cm lub 14-16 cm dla poszczególnych gatunków (wykaz materiałów). Krzewy
powinny posiadać minimum 3 pędy, okres ich szkółkowania to minimum 2 lata.
Niedopuszczalne są silne uszkodzenia mechaniczne roślin, ślady żerowania szkodników,
oznaki chorobowe, zwiędnięcie i pomarszczenie kory na korzeniach i częściach naziemnych,
martwice i pęknięcia kory, dwupędowe korony drzew formy piennej, uszkodzenie lub
przesuszenie bryły korzeniowej.
Nasadzenia powinny być wykonane w okresie wiosennym lub jesiennym. Rośliny należy
sadzić z zaprawianiem dołów ziemią urodzajną. Średnica dołów w których będą sadzone
rośliny powinna być 2-3 razy większa niż bryły korzeniowej z jaką została dostarczona
roślina. Drzewa liściaste należy zabezpieczyć trzema toczonymi i zaostrzonymi palikami
sosnowymi o średnicy min. 6 cm. Roślina powinna być przymocowana do każdego z palików
specjalną taśmą ogrodniczą, wykonaną z elastycznego materiału. Należy unikać warunków,
które utrudniają przyjęcie się roślin takich jak: zalane doły przeznaczone do sadzenia, zbite
podłoże, mocno zamarznięta ziemia, długotrwałe, silne, mroźne wysuszające wiatry itp.
Po posadzeniu rośliny należy obficie podlać, wokół rośliny należy uformować misę.
Do wykończenia powierzchni należy użyć kory pozyskanej z drzew iglastych, grubość
warstwy ściółki to 4-5 cm. Kora, powinna być przekompostowana i sterylna (tzn. pozbawiona
nasion chwastów i zarodników grzybów). Odczyn stosowanej kory powinien być obojętny.
STRONA 8
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
PROJEKT ZIELENI
Powierzchnia nasadzeń powinna być po wyściółkowaniu równa z powierzchnią trawników.
Nasadzenia oddzielone od trawnika za pomocą obrzeża typu EKOBORD z tworzywa
sztucznego.
Ziemia urodzajna zastosowana do wykonania nasadzeń i trawników w zależności od
miejsca pozyskania, powinna posiadać następujące charakterystyki: nie powinna zawierać
więcej niż 7% materii organicznej, optymalne pH ziemi 5,5 – 6,8, ziemia nie może być
zasolona, ziemia pozyskana w innym miejscu i dostarczona na plac budowy nie może być
zagruzowana, przerośnięta korzeniami, zasolona lub zanieczyszczona chemicznie. Powyżej
podane właściwości powinny być udokumentowane przez wykonawcę przed dostawą ziemi
urodzajnej na teren budowy.
Zakładanie trawnika z siewu należy przeprowadzić w następującej kolejności:
−
teren pod trawniki musi być oczyszczony z istniejącej darni, gruzu i zanieczyszczeń.
−
teren powinien być zniwelowany i w razie potrzeby uzupełniony podłożem
urodzajnym w taki sposób by możliwe było uzyskanie jednolitych spadków oraz
różnicy pomiędzy płaszczyzną trawników a nawierzchniami nie większej niż 3-5 cm.
−
siew powinien być dokonany w dni bezwietrzne, na wyrównanym wcześniej podłożu,
przy użyciu siewnika ręcznego lub mechanicznego przeznaczonego do wysiewu
nasion traw.
−
na terenie płaskim nasiona traw wysiewane są w ilości od 4 kg na 100 m²,
−
po wysiewie nasiona powinny zostać przysypane ziemią urodzajną na głębokość od
0,5 do 1 cm przy użyciu grabi lub wału kolczatki.
−
następnie
ziemia powinna być wałowana lekkim, gładkim wałem. Jeżeli do
przysypania nasion użyto wału kolczatki nie ma konieczności używania wału
gładkiego.
−
po zakończeniu powyższych prac trawniki powinny zostać intensywnie podlane
1.2 Zalecenia pielęgnacyjne
Pielęgnacja drzew i krzewów polega na: podlewaniu (nowo posadzone krzewy i pnącza
powinny być nawadniane 3 razy w tygodniu w ciągu dwóch pierwszych tygodni po
posadzeniu a następnie co tydzień lub dwa przez pierwszy sezon wegetacji w ilości 30-50 l
na każde drzewo, w zależności od rozmiaru i 5-10 litrów na każdy krzew), utrzymaniu
przepuszczalnej wierzchniej warstwy ziemi wokół krzewów i pnączy, odchwaszczaniu ziemi,
uzupełnianiu ściółki, usuwaniu odrostów korzeniowych, kontrolowaniu chorób i szkodników,
poprawy struktury i wyglądu krzewów, wymianie uschniętych i uszkodzonych krzewów
i pnączy, przycięciu złamanych, chorych lub krzyżujących się gałęzi (cięcia pielęgnacyjne
i formujące).
Najczęstszą czynnością przy pielęgnacji trawników jest koszenie: pierwsze koszenie
STRONA 9
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
PROJEKT ZIELENI
powinno być przeprowadzone, gdy trawa osiągnie wysokość około 10 cm, następne
koszenia powinny się odbywać w takich odstępach czasu, aby wysokość trawy przed
kolejnym koszeniem nie przekraczała wysokości 15 cm, wysokość trawy po skoszeniu nie
może być niższa niż 3 cm i wyższa niż 6 cm, ostatnie, przedzimowe koszenie trawników
powinno być wykonane z 1- miesięcznym wyprzedzeniem spodziewanego nastania mrozów
(dla warunków klimatycznych Polski można przyjąć pierwszą połowę października), koszenia
trawników w całym okresie pielęgnacji powinny się odbywać często i w regularnych
odstępach czasu, przy czym częstość koszenia i wysokość cięcia, należy uzależniać od
gatunku wysianej trawy i jej tempa wzrostu, • chwasty trwałe należy usuwać ręcznie lub
chemicznie. Trawniki wymagają nawożenia mineralnego - około 3 kg NPK na 100m2 w ciągu
roku. Mieszanki nawozów należy przygotowywać tak, aby trawom zapewnić składniki
wymagane w poszczególnych porach roku: wiosną, trawnik wymaga mieszanki z przewagą
azotu, od połowy lata należy ograniczyć azot, zwiększając dawki potasu i fosforu, ostatnie
nawożenie nie powinno zawierać azotu, lecz tylko fosfor i potas.
1.3 Wykaz materiału roślinnego
ZESTAWIENIE OGÓLNE MATERIAŁU ROŚLINNEGO:
6. Dąb czerwony – 2 szt.
8. Głóg pośredni 'Paul's Scarlet' – 3 szt.
9. Irga pozioma – 16 szt.
11. Jabłoń Hartwiga – 4 szt.
15. Jałowiec sabiński 'Tamariscifolia' – 35 szt.
17. Kasztanowiec czerwony – 5 szt.
19. Jarząb szwedzki – 5 szt.
20. Jaśminowiec wonny – 1 szt.
25. Kocimiętka faasena – 270 szt.
26. Krzewuszka cudowna 'Nana Purpurea' – 130 szt.
30. Lipa srebrzysta 'Varsaviensis' – 4 szt.
34. Miłka okazała – 420 szt.
35. Miskant cukrowy – 200 szt.
36. Morwa biała – 4 szt.
37. Moszenki południowe – 60 szt.
38. Liliowiec ogrodowy 'Stella d'Oro' – 395 szt.
43. Berberys thunberga 'Green Carpet' – 55 szt.
44. Platan klonolistny – 5 szt.
48. Robinia biała 'Frisia' – 3 szt.
49. Sosna bośniacka – 2 szt.
STRONA 10
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
PROJEKT ZIELENI
51. Surmia bigoniowa 'Aurea'- 3 szt.
52. Śliwa wiśniowa 'Nigra' – 3 szt.
54. Śnieguliczka chenoulta – 233 szt.
60. Tawuła japońska 'Goldmound' – 100 szt.
62. Trzcinnik ostrokwiatowy 'Eldorado' – 200 szt.
63. Trzcinnik ostrokwiatowy 'Karl Forester' – 130 szt.
68. Klon 'Princeton Gold' – 5 szt.
78. Rozplenica japońska 'Hameln' – 150 szt.
79. Brzoza 'Doorenbos' – 1 szt.
Tabela . Zestawienie materiały roślinnego - SKWER dz. 3087/61 (etap III inwestycji):
ETAP III
Nazwa polska
Nazwa łacińska
6.Dąb czerwony
Quercus robur
11.Jabłoń Hartwiga
Malus hartwigii
15.Jałowiec sabiński
'Tamariscifolia'
17.Kasztanowiec
czerwony 'Briotii'
Juniperus sabina
'Tamariscifolia'
19.Jarząb szwedzki
Sorbus intermedia
20.Jaśminowiec
wonny
25.Kocimiętka
faasena
26.Krzewuszka
cudowna 'Nana
Purpurea'
30.Lipa srebrzysta
'Varsaviensis'
Philadelphus
coronarius
34.Miłka okazała
35.Miskant cukrowy
36.Morwa biała
37.Moszenki
południowe
38.Liliowiec
ogrodowy 'Stella
d'Oro'
43.Berberys
thunberga 'Green
Carpet'
Aesculus x carnea
Ilość pędów,
okres
szkółkowania
Minimum 3
lata
Minimum 3
lata
Min.3,
2-3 lata
Minimum 3
lata
Minimum 3
lata
Min.3,
2-3 lata
Forma
pienna
naturalna
krzew
pienna
pienna
krzew
Nepeta x faaseni
Pojemnik,
rodzaj bryły
korzeniowej,
obwód pnia
14-16cm,
co 15-50
10-12cm,
co 15-30
co3
14-16cm,
co 15-50
10-12cm,
co 15-30
Ilość
2
4
35
5
5
co3
1
p9
270
Weigela florida
'Nana Purpurea'
Min.3,
2-3 lata
krzew
co3
130
Tilia tomentosa
'Varsaviensis'
Eragrostis
spectabilis
Miscanthus
sacchariflorus
Minimum 3
lata
pienna
14-16cm,
co 15-50
4
p9
420
p9
200
pienna
10-12cm,
co 15-30
4
krzew
co3
60
p9
395
co3
55
Morus alba
Colutea arborescens
Minimum 3
lata
Min.3,
2-3 lata
Hemerocallis x
hybrida 'Stella d'Oro'
Berberis thunbergii
'Green Carpet'
Min.3,
2-3 lata
STRONA 11
krzew
Zagospodarowanie terenu przy Szkole Podstawowej nr 11, Przedszkolu Miejskim nr 3
dz. nr ewid. 3083, 3087/32,3087/35, 3087/61
PROJEKT ZIELENI
44.Platan klonolistny
48.Robinia biała
'Frisia'
49.Sosna bośniacka
51.Surmia bigoniowa
'Aurea'
52.Śliwa wiśniowa
'Nigra'
54.Śnieguliczka
chenoulta
60.Tawuła japońska
'Goldmound'
62.Trzcinnik
ostrokwiatowy
'Eldorado'
63.Trzcinnik
ostrokwiatowy 'Karl
Forester'
68.Klon 'Princeton
Gold'
78.Rozplenica
japońska 'Hameln'
79.Brzoza
'Doorenbos'
8.Głóg pośredni
'Paul's Scarlet'
9.Irga pozioma
Platanus acerifolia
Robinia
pseudoaccacia
'Frisia'
Pinus heldreichii
Catalpa
biginonioides 'Aurea'
Prunus cerasifera
'Nigra'
Symphoricarpos x
henaulti
Min.3,
2-3 lata
krzew
co3
5
Minimum 3
lata
pienna
10-12cm,
co 15-30
3
Minimum 3
lata
Minimum 3
lata
Min.3,
2-3 lata
Min.3,
2-3 lata
Spiraea japonica
'Goldmound'
pienna
pienna
co10
10-12cm,
co 15-30
10-12cm,
co 15-30
Minimum 3
lata
Crateagus x media
'Paul's Scarlet'
Cotoneaster
horizontalis
3
co3
233
krzew
co3
100
p9
200
p9
130
10-12cm,
co 15-30
5
p9
150
pienna
Minimum 3
lata
Minimum 3
lata
Min.3,
2-3 lata
Betula 'Doorenbos'
3
krzew
Calamagrostis
acutiflora 'Eldorado'
Calamagrostis
acutiflora 'Karl
Forester'
Acer 'Princeton
Gold'
Pennisetum
alopecuroides
'Hameln'
2
pienna
pienna
10-12cm,
co 15-30
10-12cm,
co 15-30
krzew
co3
1
3
16
2. BILANS TERENU
Tabela 2. Bilans terenu dla poszczególnych etapów inwestycji.
Ilość:
Bilans powierzchni
ETAP II
SKWER
dz. 3087/61
(etap III)
ETAP IV
830 m2
1622 m2
1320 m2
3460 m
240 m.b.
140 m.b.
ETAP I
Powierzchnia pod nasadzenia
roślinne
1750 m2
635 m2
Trawnik
1550 m2
660 m
Obwód krawędzi rabat do
oddzielenia od trawnika
obrzeżem typu EKOBORD
280 m.b.
20 m.b.
STRONA 12
2
2
