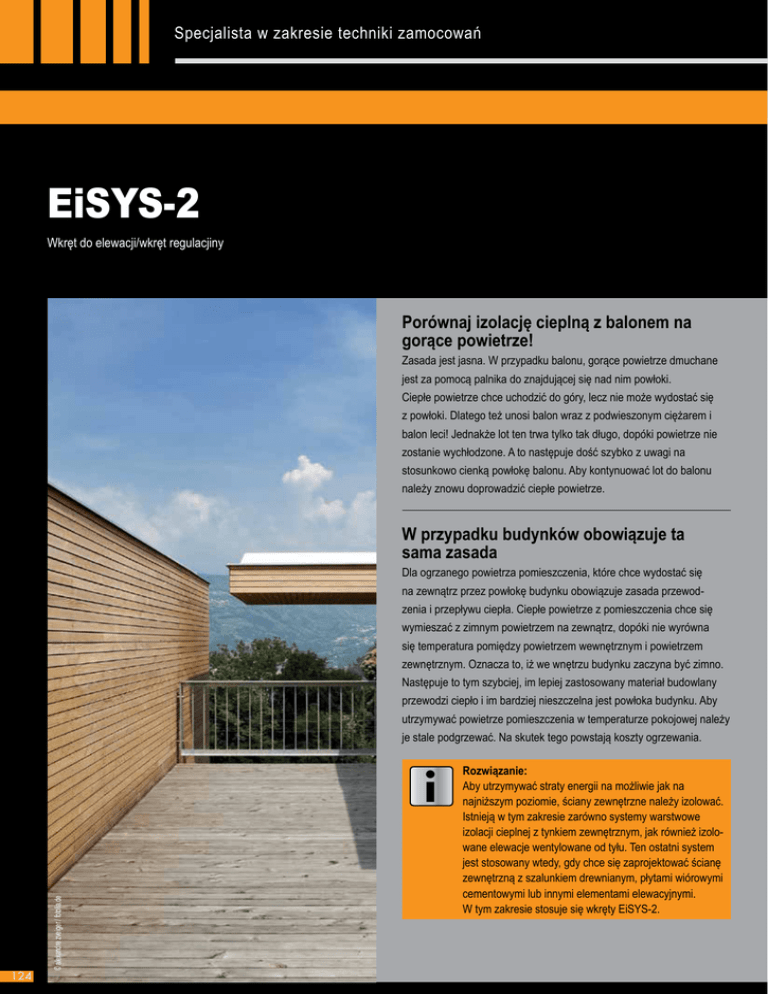

EiSYS-2
Wkręt do elewacji/wkręt regulacjiny
Porównaj izolację cieplną z balonem na
gorące powietrze!
Zasada jest jasna. W przypadku balonu, gorące powietrze dmuchane
jest za pomocą palnika do znajdującej się nad nim powłoki.
Ciepłe powietrze chce uchodzić do góry, lecz nie może wydostać się
z powłoki. Dlatego też unosi balon wraz z podwieszonym ciężarem i
balon leci! Jednakże lot ten trwa tylko tak długo, dopóki powietrze nie
zostanie wychłodzone. A to następuje dość szybko z uwagi na
stosunkowo cienką powłokę balonu. Aby kontynuować lot do balonu
należy znowu doprowadzić ciepłe powietrze.
W przypadku budynków obowiązuje ta
sama zasada
Dla ogrzanego powietrza pomieszczenia, które chce wydostać się
na zewnątrz przez powłokę budynku obowiązuje zasada przewodzenia i przepływu ciepła. Ciepłe powietrze z pomieszczenia chce się
wymieszać z zimnym powietrzem na zewnątrz, dopóki nie wyrówna
się temperatura pomiędzy powietrzem wewnętrznym i powietrzem
zewnętrznym. Oznacza to, iż we wnętrzu budynku zaczyna być zimno.
Następuje to tym szybciej, im lepiej zastosowany materiał budowlany
przewodzi ciepło i im bardziej nieszczelna jest powłoka budynku. Aby
utrzymywać powietrze pomieszczenia w temperaturze pokojowej należy
je stale podgrzewać. Na skutek tego powstają koszty ogrzewania.
124
© alexandre zveiger / fotolia.de
i
Rozwiązanie:
Aby utrzymywać straty energii na możliwie jak na
najniższym poziomie, ściany zewnętrzne należy izolować.
Istnieją w tym zakresie zarówno systemy warstwowe
izolacji cieplnej z tynkiem zewnętrznym, jak również izolowane elewacje wentylowane od tyłu. Ten ostatni system
jest stosowany wtedy, gdy chce się zaprojektować ścianę
zewnętrzną z szalunkiem drewnianym, płytami wiórowymi
cementowymi lub innymi elementami elewacyjnymi.
W tym zakresie stosuje się wkręty EiSYS-2.
Wkręty EiSYS-2 do zastosowania przy
podwieszanych elewacjach
Rozporządzenie w sprawie oszczędzania energii (jak również stale rosnące koszty energii) wymagają efektywnej, przyjaznej dla
środowiska izolacji cieplnej dla wszystkich ogrzewanych, a ostatnio
również chłodzonych budynków. Podwieszana, wentylowana od tyłu
elewacja łączy te wymagania z możliwością wykonywania powłok
budynku z użyciem różnych materiałów zgodnie z wymaganiami
estetycznymi i/lub budowlanymi.
Wkręt EiSYS-2 firmy Eurotec jest wkrętem
elewacyjnym/wkrętem przestawnym
Wkręty te mocowane są do ściany budynku za pomocą kołków.
Dzięki swobodnie obracającej się tulei gwintowanej przy łbie wkrętu istnieje możliwość ustawienia konstrukcji spodniej elewacji równolegle do
ściany domu. Zaleta widoczna jest jak na dłoni: oszczędność kosztów
Seite ändern
i skrócone czasy montażu. Również
w przypadku większych odstępów
do ściany budynku, za pomocą mocowania kratownicowego mogą być
przenoszone duże obciążenia. Nie powoduje to ograniczenia swobody
projektowania elewacji.
125
Specjalista w zakresie techniki zamocowań
EiSYS-2
EiSYS-2
Wkręt do elewacji/wkręt przestawny
N arzędzia do ręcznej regulacji
Nr art.
Wymiary (mm)
Grubość materiału izolacyjnegoa) do
945935
945925
945926
945927
945928
945929
945474
945930
945931
945932
945933
945934
7,2 x 198 II
7,2 x 218 II
7,2 x 238 II
7,2 x 258 II
7,2 x 278 II
7,2 x 298 II
7,2 x 318 II
7,2 x 338 II
7,2 x 358 II
7,2 x 378 II
7,2 x 398 II
7,2 x 418 II
60 mm 80 mm
100 mm
120 mm
140 mm
160 mm
180 mm
200 mm
220 mm
240 mm
260 mm
280 mm
a) i do kontrłat o grubości 40mm
Opak.
Nr art.
Wymiary (mm)
50
50
50
50
50
50
50
50
50
50
50
50
111828
10,0 x 150/115
Opak.
1
EiSYS-2
K ońcówka do wkręcania
Przykład zastosowania:
Dzięki rozmieszczeniu pary wkrętów EiSYS-2 w kształcie litery V uzyskuje się
optymalną stabilność i wytrzymałość na obciążenie konstrukcji elewacji.
Element elewacji
Wkręty EiSYS-2
Łaty drewniane
Warstwa izolacji
Ściana masywna
126
Nr art.
Wymiary (mm)
Typ gniazda łba 945936 10,0 x 50
TX30 1
•
Opak.
Kołek rozporowy
dla wkrętów EiSYS-2
Nr art.
Wymiary (mm)
Typ 945404 10,0 x 130
B 10 H
Opak.
200
Wyznaczanie ilości wkrętów - liczba par wkrętów na m² - kontrłata 40x60 mm²
Wkręty EiSYS-2 stosowane są zasadniczo parami. Patrz szkic systemowy
Siła parcia wiatru
Grubość materiału izolacyjnego(mm)
80
100
120
140
160
180
200
220
wkręt EiSYS-2
7,2 x 218
7,2 x 238
7,2 x 258
7,2 x 278
7,2 x 298
7,2 x 318
7,2 x 338
7,2 x 358
Ciężar własny elewacji
5 kg/m2
10 kg/m2
15 kg/m2
20 kg/m2
25 kg/m2
30 kg/m2
0,45
0,54
0,64
0,73
0,82
0,92
1,01
1,11
0,86
1,04
1,23
1,42
1,60
1,79
1,98
2,17
1,26
1,54
1,82
2,10
2,38
2,66
2,94
3,23
1,67
2,04
2,42
2,79
3,16
3,54
3,91
4,29
2,08
2,54
3,01
3,48
3,94
4,41
4,88
5,35
2,48
3,04
3,60
4,16
4,72
5,28
5,84
6,41
Siła parcia wiatru
Grubość materiału izolacyjnego(mm)
80
100
120
140
160
180
200
220
80
100
120
140
160
180
200
220
7,2 x 218
7,2 x 238
7,2 x 258
7,2 x 278
7,2 x 298
7,2 x 318
7,2 x 338
7,2 x 358
Ciężar własny elewacji
5 kg/m2
10 kg/m2
15 kg/m2
20 kg/m2
25 kg/m2
30 kg/m2
0,75
0,75
0,75
0,78
0,87
0,96
1,06
1,15
0,90
1,09
1,28
1,46
1,65
1,84
2,02
2,21
1,31
1,59
1,87
2,15
2,43
2,71
2,99
3,27
1,72
2,09
2,46
2,84
3,21
3,58
3,96
4,33
2,12
2,59
3,06
3,52
3,99
4,46
4,92
5,39
2,53
3,09
3,65
4,21
4,77
5,33
5,89
6,45
80
100
120
140
160
180
200
220
wk= 0,90 kN/m²
wkręt EiSYS-2
7,2 x 218
7,2 x 238
7,2 x 258
7,2 x 278
7,2 x 298
7,2 x 318
7,2 x 338
7,2 x 358
Ciężar własny elewacji
5 kg/m2
10 kg/m2
15 kg/m2
20 kg/m2
25 kg/m2
30 kg/m2
1,13
1,13
1,13
1,13
1,13
1,13
1,13
1,20
1,13
1,13
1,32
1,51
1,69
1,88
2,07
2,26
1,35
1,63
1,91
2,19
2,47
2,75
3,03
3,32
1,76
2,13
2,51
2,88
3,25
3,63
4,00
4,38
2,17
2,63
3,10
3,57
4,03
4,50
4,97
5,44
2,57
3,13
3,69
4,25
4,81
5,37
5,93
6,50
Siła parcia wiatru
Grubość materiału izolacyjnego(mm)
wk= 0,60 kN/m²
wkręt EiSYS-2
Siła parcia wiatru
Grubość materiału izolacyjnego(mm)
wk= 0,30 kN/m²
wk= 1,20 kN/m²
wkręt EiSYS-2
7,2 x 218
7,2 x 238
7,2 x 258
7,2 x 278
7,2 x 298
7,2 x 318
7,2 x 338
7,2 x 358
Ciężar własny elewacji
5 kg/m2
10 kg/m2
15 kg/m2
20 kg/m2
25 kg/m2
30 kg/m2
1,50
1,50
1,50
1,50
1,50
1,50
1,50
1,50
1,50
1,50
1,50
1,55
1,74
1,93
2,11
2,30
1,50
1,68
1,96
2,24
2,52
2,80
3,08
3,36
1,81
2,18
2,55
2,93
3,30
3,67
4,05
4,42
2,21
2,68
3,15
3,61
4,08
4,55
5,01
5,48
2,62
3,18
3,74
4,30
4,86
5,42
5,98
6,54
Uwaga: W przypadku podanych wartości chodzi o pomoc przy projektowaniu. Projekty winny być obliczane wyłącznie przez autoryzowane osoby.
