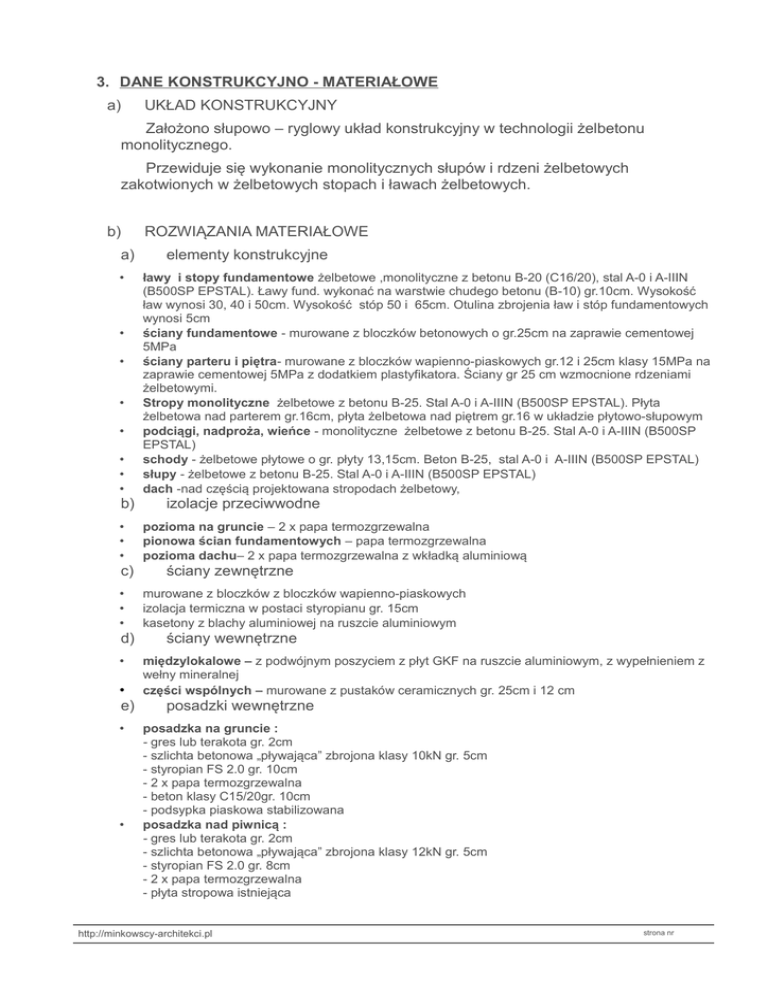

3. DANE KONSTRUKCYJNO - MATERIAŁOWE
a)
UKŁAD KONSTRUKCYJNY
Założono słupowo – ryglowy układ konstrukcyjny w technologii żelbetonu
monolitycznego.
Przewiduje się wykonanie monolitycznych słupów i rdzeni żelbetowych
zakotwionych w żelbetowych stopach i ławach żelbetowych.
b)
a)
•
•
•
•
•
•
•
•
b)
•
•
•
c)
•
•
•
d)
•
•
e)
•
•
ROZWIĄZANIA MATERIAŁOWE
elementy konstrukcyjne
ławy i stopy fundamentowe żelbetowe ,monolityczne z betonu B-20 (C16/20), stal A-0 i A-IIIN
(B500SP EPSTAL). Ławy fund. wykonać na warstwie chudego betonu (B-10) gr.10cm. Wysokość
ław wynosi 30, 40 i 50cm. Wysokość stóp 50 i 65cm. Otulina zbrojenia ław i stóp fundamentowych
wynosi 5cm
ściany fundamentowe - murowane z bloczków betonowych o gr.25cm na zaprawie cementowej
5MPa
ściany parteru i piętra- murowane z bloczków wapienno-piaskowych gr.12 i 25cm klasy 15MPa na
zaprawie cementowej 5MPa z dodatkiem plastyfikatora. Ściany gr 25 cm wzmocnione rdzeniami
żelbetowymi.
Stropy monolityczne żelbetowe z betonu B-25. Stal A-0 i A-IIIN (B500SP EPSTAL). Płyta
żelbetowa nad parterem gr.16cm, płyta żelbetowa nad piętrem gr.16 w układzie płytowo-słupowym
podciągi, nadproża, wieńce - monolityczne żelbetowe z betonu B-25. Stal A-0 i A-IIIN (B500SP
EPSTAL)
schody - żelbetowe płytowe o gr. płyty 13,15cm. Beton B-25, stal A-0 i A-IIIN (B500SP EPSTAL)
słupy - żelbetowe z betonu B-25. Stal A-0 i A-IIIN (B500SP EPSTAL)
dach -nad częścią projektowana stropodach żelbetowy,
izolacje przeciwwodne
pozioma na gruncie – 2 x papa termozgrzewalna
pionowa ścian fundamentowych – papa termozgrzewalna
pozioma dachu– 2 x papa termozgrzewalna z wkładką aluminiową
ściany zewnętrzne
murowane z bloczków z bloczków wapienno-piaskowych
izolacja termiczna w postaci styropianu gr. 15cm
kasetony z blachy aluminiowej na ruszcie aluminiowym
ściany wewnętrzne
międzylokalowe – z podwójnym poszyciem z płyt GKF na ruszcie aluminiowym, z wypełnieniem z
wełny mineralnej
części wspólnych – murowane z pustaków ceramicznych gr. 25cm i 12 cm
posadzki wewnętrzne
posadzka na gruncie :
- gres lub terakota gr. 2cm
- szlichta betonowa „pływająca” zbrojona klasy 10kN gr. 5cm
- styropian FS 2.0 gr. 10cm
- 2 x papa termozgrzewalna
- beton klasy C15/20gr. 10cm
- podsypka piaskowa stabilizowana
posadzka nad piwnicą :
- płyta stropowa istniejąca
http://minkowscy-architekci.pl
strona nr
•
posadzka nad pomieszczeniami I piętra:
- płyta żelbetowa gr 16 cm
•
posadzka nad nadwieszeniem I piętra:
- płyta żelbetowa gr 16 cm
- styropian FS 2.0 gr. 15 cm
f)
•
•
g)
posadzki zewnętrzne
ciągów pieszo jezdnych:
- płyty trawnikowe gr. 8cm (pow. biologicznie czynna min. 95%)
- substrat roślinny gr. min 20cm
- geowłóknina
- kruszywo łamane stabilizowane mechanicznie 0/63 gr. 20cm
- kruszywo naturalne stabilizowane mechanicznie gr. 20cm
ciągów pieszych:
- kostka betonowa gr. 8cm w oliwkowym z elementami kostki granitowej
- podsypka cementowo - piaskowa 1:4 gr. 3cm
- podsypka piaskowa stabilizowana mechanicznie gr. 20cm
- kruszywo naturalne stabilizowane mechanicznie gr. 20cm
izolacje termiczne
•
ścian zewnętrznych: styropian FS 2.0 gr. 15cm
•
stropodachu: płyty dachowe z wełny mineralnej twardej gr. min 25cm, mocowane mechanicznie
•
posadzki na gruncie: styropian gr. 10cm
h)
okna
•
w witrynach lokali usługowych:
•
- aluminiowe
- trzyszybowe
- o zwiększonej odporności na włamanie (klasy 4)
- U=1,1 [W/m² K]
w pomieszczeniach zaplecza:
- PVC
- trzyszybowe
- U=1,1 [W/m² K]
i)
•
•
drzwi zewnętrzne
w witrynach lokali usługowych:
- aluminiowe
- trzyszybowe
- U=1,6 [W/m² K]
- z automatyką pożarową
w pomieszczeniach zaplecza:
- PVC
- U=1,45 [W/m² K]
strona nr
j)
balustrady wewnętrzne
- ze stali nierdzewnej
- z wypełnieniem ze szkła hartowanego, klejonego
- wys. 110cm
k)
rynny i rury spustowe
•
rury i rynny spustowe z PVC
l)
tynki zewnętrzne
•
silikatowe
c)
KATEGORIA GEOTECHNICZNA
Kategoria geotechniczna II.
d)
WARUNKI I SPOSÓB POSADOWIENIA
Warunki posadowienia zgodnie z częścią czwartą niniejszego opracowania (Opinia
Geotechniczna).
Fundamenty w postaci stóp i ław żelbetowych.
5) ANALIZA STATYCZNA PODSTAWOWYCH ELEMENTÓW KONSTRUKCJI WRAZ Z
OBLICZENIAMI
Założenia przyjęte do obliczeń:
- obciążenia wiatrem wg PN-77/B-02011- strefa I
- obciążenia śniegiem wg PN-80/B-02010 – strefa II
- posadowienie fundamentów wg PN-81/B-03020
- obciążenia stałe i użytkowe wg PN-82/B-02001, 02003
- konstrukcje betonowe, żelbetowe i sprężone wg PN-B-03264:2004
- segmenty statyczne:
a) jednoprzęsłowe – płyty stropowe, nadproża, podciągi
b) słupy – zamocowane sztywno w fundamencie i przegubowo w stropie
A. STROPY
a) nad parterem
- ciężar posadzki
0.44 x 1.2 = 0.53 kN/m²
- ciężar szlichty
1.05 x 1.2 = 1,26 kN/m²
- ciężar styropianu
0.05 x 1.2 = 0.06 kN/m²
- płyta gr. 16cm
3.84 x 1.1 = 4.22 kN/m²
- ciężar tynku
0.29 x 1.3 = 0.38 kN/m²
strona nr
5.67_______6.45 kN/m²
- ob. zamienne
10.00 x 1.2 = 12.00 kN/m²
15.67______18.45 kN/m²
b) nad piętrem (stropodach)
- ciężar pokrycia,
ocieplenia, szlichty
2.47 x 1.2 = 2.96 kN/m²
- ciężar stropu
3.84 x 1.1 = 4.22 kN/m²
- ciężar tynku
0.29 x 1.3 = 0.06 kN/m²
6.60_______ 7.56 kN/m²
- ciężar śniegu
1.10x 1.4 = 1.54kN/m²
7.70_______9.10 kN/m²
Poz. 2.1
M= 26.0 kN/m – Ø 12 co 15 cm (A-III), beton B25
M'= 22.8 kN/m – Ø 12 co 20 cm (A-III), beton B25
Poz. 2.2
M'= 21.8 kN/m – Ø 12 co 20 cm (A-III), beton B25
Poz. 2.3
M= 19.8kN/m – Ø 12 co 20 cm (A-III), beton B25
70.0 kN/m – Ø 16 co 10 cm (A-III), beton B25
Poz. 2.4
Poz. 1.1
M= 15.0 kN/m – Ø 10 co 18cm (A-III), beton B25
Poz. 1.2
strona nr
Poz. 1.3
Poz. 1.4
B. PODCIĄGI
P.1
- moment
M = 81.4 kN/m; M' = 65.5 kN/m
- siła poprzeczna
Q = 65.0 kN
- przekrój
25 x 50 cm
- beton
B 25
- stal
A-III, A-0
Przyjęto zbrojenie dolne 5 Ø 12
Zbrojenie nad podporami (słupami) 4 Ø 12
Strzemiona Ø 6 co 15 cm i 30 cm
P.1.1
- moment
M = 113.7 kN/m; M' = 126.4 kN/m
- siła poprzeczna
Q = 105.4 kN
- przekrój
25 x 50 cm
- beton
B 25
- stal
A-III, A-0
Strzemiona Ø 6 co 15 cm i 30 cm
P.1.2
- moment
M = 199 kN/m
- siła poprzeczna
Q = 128.7 kN
- przekrój
25 x 50 cm
- beton
B 25
- stal
A-III, A-0
strona nr
Strzemiona Ø 6 co 15 cm i 30 cm. Przy podporach
odciągnąć 2 Ø 16
P.2
- moment
M = 154.4 kN/m; M' =124.4 kN/m
- siła poprzeczna
Q = 123.5 kN
- przekrój
25 x 50 cm
- beton
B 25
- stal
A-III, A-0
Strzemiona Ø 6 co 15 cm i 30 cm. Przy podporach
odciągnąć 2 Ø 16
P.2.1
- moment
M = 220.0 kN/m; M' = 244.5 kN/m
- siła poprzeczna
Q = 203.7 kN
- przekrój
25 x 50 cm
- beton
B 25
- stal
A-III, A-0
Strzemiona Ø 6 co 10 cm na długości 160 cm i Ø 6 co 25
cm w przęśle. Odciągnąć przy podporach 2 Ø 20
P.2.2
- moment
M = 327.9 kN/m
- siła poprzeczna
Q = 224.5 kN
- przekrój
25 x 50 cm
- beton
B 25
- stal
A-III, A-0
Strzemiona Ø 6 co 10 cm na długości 180 cm i Ø 6 co 25
cm w przęśle. Odciągnąć przy podporach 3 Ø 20
strona nr
C.
SŁUPY
S.1
- obciążenie słupa
N = 340 kN
N = 1000 kN
- przekrój słupa Ø 30 cm
A = 706 m²
- zbrojenie słupa
Fa min = 5.60 cm²
Fa = 14.51 cm²
Przyjęto zbrojenie słupa :
piętro 8 Ø 12 (A-III)
parter 8 Ø 16 (A-III)
Beton B 25
S.2
- obciążenie słupa
N = 185.0 kN
- przekrój słupa
A = 450.0m²
- zbrojenie słupa
Fa min = 1.80 cm²
Przyjęto zbrojenie słupa :
2x3 Ø
D.
FUNDAMENTY
STOPA - F1
- obciążenie słupem S1
- ciężar stopy i ziemi
1000 kN
115 kN
1115 kN
- przyjęto stopę 1.65 x 1.65 m
- napięcie w gruncie q= 409.5 kPa < qrs
- zbrojenie stopy siatką górą i dołem 10 x 10 cm pręty Ø 12
(A-III)
ŁAWA - Ł1
-ciężar stropu
68.80kN/m
- ciężar ściany
63.20 kN/m
- ciężar ławy
8.00 kN/m
140.00 kN/m
- szerokość ławy B = 0.65 cm
- napięcie w gruncie q = 215.4 kPa < qrs
strona nr
4. DOSTĘPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH
Wszystkie pomieszczenia ogólnodostępne są przystosowane i dostępne dla osób
niepełnosprawnych.
Wszystkie wejścia do budynku są dostępne z poziomu chodnika.
Ogólnodostępne toalety, przystosowane do potrzeb osób niepełnosprawnych na
parterze i piętrze budynku.
Winda, dostosowana do potrzeb osób niepełnosprawnych, obsługująca parter i piętro
budynku.
5. DANE TECHNOLOGICZNE
Przewiduje się zatrudnienie do 10 osób w sklepie samoobsługowym na parterze
budynku oraz do 3 osób w każdym lokalu usługowo-handlowym.
Ogólnodostępne zaplecze sanitarne na każdej kondygnacji obiektu.
Każdy lokal wyposażony opcjonalnie we własne zaplecze sanitarno-socjalne według
aranżacji najemcy.
Strefa dostaw od strony zapleczowej obiektu.
6. WYPOSAŻENIE BUDOWLANO-INSTALACYJNE
a)
URZĄDZENIA WODOCIĄGOWE
Budynek wyposażony będzie w instalację wodociągową zasilaną istniejącym
przyłączem z sieci miejskiej.
b)
URZĄDZENIA KANALIZACYJNE
Budynek wyposażony będzie w instalację kanalizacji sanitarnej odprowadzaną do
sieci miejskiej istniejącym przyłączem.
c)
URZĄDZENIA OGRZEWCZE
Budynek wyposażony będzie w instalację C.O i C.W.U., zasilaną z istniejącego węzła
cieplnego. C.W.U. w lokalach podgrzewana elektrycznie.
d)
WENTYLACJA
Budynek wyposażony będzie w instalację wentylacji mechanicznej nawiewnowywiewnej z rekuperacją.
e)
INSTALACJE ELEKTRYCZNE
Budynek wyposażony będzie w instalacje elektryczne, zasilane z sieci miejskiej, w
tym:
a)
instalacje elektryczne 230 / 360 V
b)
instalację telefoniczną
c)
instalację internetową
strona nr
7. CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU
a)
PODZIAŁ ZAPOTRZEBOWANIA ENERGII
Charakterystyka techniczno-użytkowa budynku
Przeznaczenie budynku: Usługowo-handlowy
Liczba kondygnacji: 3
Powierzchnia netto budynku: 2330,94 m2
Podział powierzchni : pow. użytkowa = 2113,1 m2; pow. usługowa = 3,93 m2; pow. ruchu = 213,91 m2
Kubatura budynku: 12042,01m3
Wskaźnik zwartości budynku A/Ve: 0,5 1/m
Osłona budynku: ściana zewnętrzna gr 40 cm – 0,23 W/m2K; ściana zewnętrzna gr. 53 cm – 0,25 W/m2K ; podłoga na gruncie – 0,28
W/m2K; podłoga nadwieszenie – 0,23 W/m2K; dach – 0,17 W/m2K ; okna – 1,1 W/m2K; drzwi zewnętrzne – 1,45 W/m2K
Instalacja ogrzewania: Ciepło z ciepłowni miejskiej na węgiel kamienny i biomasę w proporcji 50% na 50 %
Instalacja wentylacji: mechaniczna nawiewno-wywiewna
Instalacja chłodzenia: nie ma
Instalacja przygotowania ciepłej wody użytkowej: c.w.u. z ciepłowni miejskiej na węgiel kamienny i biomasę w proporcji 50% na 50 %
Instalacja oświetlenia wbudowanego: tak
Obliczeniowe zapotrzebowanie na energię
Sumaryczne roczne jednostkowe zapotrzebowanie na nieodnawialną energię:
389,21
•pierwotną
kWh/(m2rok)
b)
WŁAŚCIWOŚCI PRZEGRÓD
•
ściany zewnętrzne: zaprawa cementowo-wapienna gr 1.5cm, pustak cementowowapienny gr 25cm, styropian gr. 15cm, systemowa kasetony z blachy aluminiowej
– U=0.23 [W/m² K]
•
okna: U=1,1 [W/m² K]
•
drzwi zewnętrzne: U=1,45 [W/m² K]
•
podłoga pomieszczeń użytkowych nad piwnicą: szlichta betonowa gr. 5cm,
styropian F.S. 2.0 gr. 8cm, folia PE, płyta żelbetowa gr. 16cm – U=0.32 [W/m²K]
•
podłoga pomieszczeń użytkowych na gruncie: szlichta betonowa gr. 5cm,
styropian F.S. 2.0 gr. 10cm, folia PE, beton zbrojony gr. 10cm, 2 x papa
termozgrzewalna, beton klasy C12 gr. 10cm – U=0.28 [W/m²K]
• stropodach: płyta żelbetowa gr. 16cm, szlichta gr. min. 5cm ze spadkiem, samoprzylepna
membrana HDPE, wełna mineralna twarda, mocowana mechanicznie gr. 25cm, 2 x papa
termozgrzewalna gr. 6cm - U=0,17 [W/m² K]
c)
MOŻLIWOŚĆ RACJONALNEGO WYKORZYSTANIA ODNAWIALNYCH ŹRÓDEŁ
ENERGII
Zaprojektowano budynek o niskim zapotrzebowaniu na energię - na poziomie 361.9
kWh/(m²rok).
Zastosowano następujące rozwiązania ograniczające zużycie energii:
• energooszczędne oświetlenie
• rekuperację na systemie wentylacji mechanicznej
• zasilanie z sieci ciepłowniczej o wysokiej sprawności, z ok. 50% wykorzystaniem
biomasy do pozyskiwania energii
• przegrody zewnętrzne o wysokich parametrach cieplnych
strona nr
• indywidualne liczniki zużycia ciepła
d)
CHARAKTERYSTYKA ENERGETYCZNA
CHARAKTERYSTYKA
ENERGETYCZNA
dla budynku - Budynek usługowo-handlowy
Budynek oceniany
Rodzaj budynku
Budynek handlowo-usługowy
Adres budynku
Hajnówka , ul. 3-go Maja 47
Całość/Część budynku
całość
Rok zakończenia budowy/rok
oddania do użytkowania
2013
Rok budowy instalacji
2013
Liczba lokali użytkowych
16
Powierzchnia użytkowa
2113,3 m2
rozbudowa
Obliczeniowe zapotrzebowanie na nieodnawialną energię pierwotną 1)
Stwierdzenie dotrzymania wymagań wg WT20082)
Zapotrzebowanie na energię pierwotną (EP)
Budynek oceniany
389,2
kWh/(m2rok)
Budynek wg WT2008
454,5
kWh/(m2rok)
Zapotrzebowanie na energię końcową (EK)3
kWh/
Budynek oceniany
46,4
(m2rok)
1).Charakterystyka energetyczna budynku określana jest na podstawie porównania jednostkowej ilości nieodnawialnej energii pierwotnej EP niezbędnej do
zaspokojenia potrzeb energetycznych budynku w zakresie ogrzewania, chłodzenia, wentylacji i ciepłej wody użytkowej (efektywność całkowita) z odpowiednią
wartością referencyjną.
2).Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
(Dz. U. Nr 75, poz. 690, z późn. zm.), spełnienie warunków jest wymagane tylko dla budynku nowego lub przebudowanego. Spełnienie warunków wg WT2008
nie jest wymagane do budynków, wobec których przed dniem 1 stycznia 2009 r. została wydana decyzja o pozwoleniu na budowę lub odrębna decyzja o
zatwierdzeniu projektu budowlanego lub został złożony wniosek o wydanie takich decyzji.
3) Bez chłodzenia i oświetlenia. 4) W przypadku budynków użyteczności publicznej – tablica w widocznym miejscu.
Uwaga: charakterystyka energetyczna określana jest dla warunków klimatycznych odniesienia – stacja Białystok oraz dla normalnych warunków eksploatacji
budynku podanych na str 2.
Sporządzający świadectwo:
Imię i nazwisko: Jerzy Bogdan Minkowski
Nr uprawnień budowlanych albo nr wpisu do rejestru: UAN 42/85
Data wystawienia: 1985-12-30
Data
Pieczątka i podpis
strona nr
8. WPŁYW OBIEKTU NA ŚRODOWISKO
a)
ZAPOTRZEBOWANIE NA WODĘ ORAZ ILOŚĆ ŚCIEKÓW
Woda na potrzeby socjalno-bytowe oraz przeciwpożarowe zapewniona z sieci
miejskiej.
Odprowadzenie ścieków sanitarnych bytowych do sieci miejskiej.
Wody opadowe odprowadzone wchłaniane powierzchniowo.
b)
EMISJA ZANIECZYSZCZEŃ
a)
gazowych: poniżej dopuszczalnych norm
b)
pyłowych: poniżej dopuszczalnych norm
c)
płynnych: nie przewiduje się zanieczyszczeń płynnych
c)
RODZAJ I ILOŚĆ ODPADÓW
Odpady tymczasowo magazynowane w zamkniętych kontenerach w wiacie
śmietnikowej, przewidziane do wywożenia przez uprawnione służby.
d)
EMISJA DRGAŃ
Nie przewiduje się zauważalnej emisji drgań.
e)
WPŁYW NA DRZEWOSTAN, POWIERZCHNIĘ ZIEMI, WODY
POWIERZCHNIOWE I PODZIEMNE
Przewiduje się wycinkę dwóch istniejących drzew (kolidujących z projektowaną drogą
pożarową) na podstawie osobnej decyzji.
Nie przewiduje się wpływu na wody powierzchniowe i podziemne.
9. WARUNKI OCHRONY PRZECIWPOŻAROWEJ
a)
PODSTAWOWA CHARAKTERYSTYKA
Budynek niski, zaliczony do kategorii ZL III.
Klasa odporności pożarowej „D”.
b)
STREFY POŻAROWE
STREFY POŻAROWE
NR 1
PIWNICA
POWIERZCHNIA (m²)
282,94
Pomieszczenia piwnicy nie przeznaczone na pobyt ludzi
NR 2
SKLEP SAMOOBSŁUGOWY + KLATKA SCHODOWA NR 1
506,53
Pomieszczenia 0/1 – 0/7
Klatka schodowa 0/8, 0/9, 1/8
NR 3
PARTER, LOKALE HANDLOWE W CZĘŚCI ISTNIEJĄCEJ
365,98
Pomieszczenia 0/10 – 0/13
Komunikacja 0/14
NR 4
KLATKA SCHODOWA NR 2
52,53
strona nr
Pomieszczenie 0/17, 1/16
Komunikacja 0/15, 1/15
NR 5
PARTER, LOKAL HANDLOWY W CZĘŚCI NOWOPROJEKTOWANEJ
141,64
Pomieszczenia 0/18
NR 6
PIĘTRO, LOKALE HANDLOWE W CZĘŚCI NOWOPROJEKTOWANEJ
452,28
Pomieszczenie 1/1 – 1/6, 1/10
Komunikacja 1/7
NR 7
PIĘTRO, LOKALE HANDLOWE W CZĘŚCI ISTNIEJĄCEJ
365,98
Pomieszczenia 1/9, 1/11, 1/12, 1/13
Komunikacja 1/14
NR 8
PIĘTRO, LOKALE HANDLOWE W CZĘŚCI NOWOPROJEKTOWANEJ
162,18
Pomieszczenia 1/17, 1/18
c)
•
WARUNKI EWAKUACJI
strefa pożarowa nr 1 – za pośrednictwem klatki schodowej nr 2 oraz pomieszczenia nr 0/3, 2
wyjścia
•
strefa pożarowa nr 2 – bezpośrednio na zewnątrz budynku, 3 wyjścia
•
strefa pożarowa nr 3 – bezpośrednio na zewnątrz budynku oraz za pośrednictwem
klatki schodowej nr 1 i 2, 3 wyjścia
•
strefa pożarowa nr 4 – bezpośrednio na zewnątrz budynku, 1 wyjście
•
strefa pożarowa nr 5 – bezpośrednio na zewnątrz budynku oraz za pośrednictwem
klatki schodowej nr 2, 3 wyjścia
•
strefa pożarowa nr 6 – za pośrednictwem klatki schodowej nr 1, 1 wyjście
•
strefa pożarowa nr 7 – za pośrednictwem klatki schodowej nr 1 i 2, 2 wyjścia
•
strefa pożarowa nr 8 – za pośrednictwem klatki schodowej nr 2, 1 wyjście
d)
OŚWIETLENIE EWAKUACYJNE
W
budynku
przewidziano
oświetlenie
awaryjne
(ewakuacyjne),
samoczynnie
załączające się w przypadku braku zasilania podstawowego wg PN-EN.
Oprawy powinny być instalowane:
•
przy każdych drzwiach wyjściowych z kondygnacji,
•
w pobliżu każdej zmiany kierunku drogi ewakuacyjnej,
•
w pobliżu każdej zmiany poziomu drogi,
•
w pobliżu urządzeń przeciwpożarowych i gaśnic,
•
do oświetlenia wymaganego przepisami oznakowania dróg i wyjść ewakuacyjnych i
znaków bezpieczeństwa, na zewnątrz każdego wyjścia końcowego.
strona nr
e)
WEWNĘTRZNA SIEĆ PRZECIWPOŻAROWA
Hydranty HP25 z wężem półsztywnym w sąsiedztwie klatek schodowych na parterze i
piętrze budynku.
f) GAŚNICE
Przewidziano 6kg środka gaśniczego w gaśnicach proszkowych ABC każdym lokalu
usługowym.
g)
ZAOPATRZENIE W WODĘ
Istniejący hydrant zewnętrzny: DN80 na własnej działce przy ulicy Batorego, zasilony
z sieci miejskiej.
h)
DROGI POŻAROWE
Ze względu na podział budynku na strefy pożarowe ZLIII o powierzchni poniżej
1000m², zgodnie z §12 ust. 1 pkt 5 rozporządzenia ministra spraw wewnętrznych i
administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz
dróg pożarowych nie wymaga się wykonania drogi pożarowej w rozumieniu powyższego
rozporządzenia.
10. UWAGI KOŃCOWE
Wszystkie roboty należy wykonać zgodnie z warunkami technicznymi wykonania i
odbioru robót technicznych oraz obowiązującymi normami.
strona nr
MINKOWSCY ARCHITEKCI
15-063 BIAŁYSTOK, UL. WARSZAWSKA 6, TEL.: 85 741 21 89, E-MAIL: [email protected]
PROJEKT PRZETARGOWY
OBIEKT:
ROZBUDOWA I PRZEBUDOWA BUDYNKU USŁUGOWO-HANDLOWEGO Z PARKINGIEM
WIELOSTANOWISKOWYM ORAZ INFRASTRUKTURĄ TOWARZYSZĄCĄ
LOKALIZACJA:
HAJNÓWKA, UL. 3-go MAJA DZ. NR 1397/12, 1397/35, 1397/48
INWESTOR:
PSS SPOŁEM W HAJNÓWCE
17-200 HAJNÓWKA, ul. WIEROBIEJA 2
PROJEKTANT:
mgr inż. Marek Radulski
SPECJALNOŚĆ:
projektant w specjalności sanitarnej bez ograniczeń
PROJEKTANT:
Inż. Krzysztof Ciuńczyk
SPECJALNOŚĆ:
projektant w specjalności sanitarnej bez ograniczeń
upr. Nr PDL/IS/0238/09
PDL/0036/POOS/06
ZAWARTOŚĆ OPRACOWANIA
CZĘŚĆ II
7
PROJEKT ARCHITEKTONICZNO-BUDOWLANY
PROJEKT SANITARNY
strona nr
MINKOWSCY ARCHITEKCI
15-063 BIAŁYSTOK, UL. WARSZAWSKA 6, TEL.: 85 741 21 89, E-MAIL: [email protected]
ELEKTRYCZNY
ELEKTRYCZNY
SANITARNY
SANITARNY
ARCH.-KONSTR.
ARCH.-KONSTR.
strona nr

3. DANE KONSTRUKCYJNO - MATERIAŁOWE a) UKŁAD

Transkrypt

Podobne dokumenty

OPIS TECHNICZNY

Plastikowy beton - StudentBuduje.pl

PRZYKŁADOWE ELEMENTY MAŁEJ ARCHITEKTURY osłona

Cat B25 - ekstremalny twardziel z dual SIM

Karta Tech. RC alphalith Hyperflow 2030 FM 22.12.2010 PL
