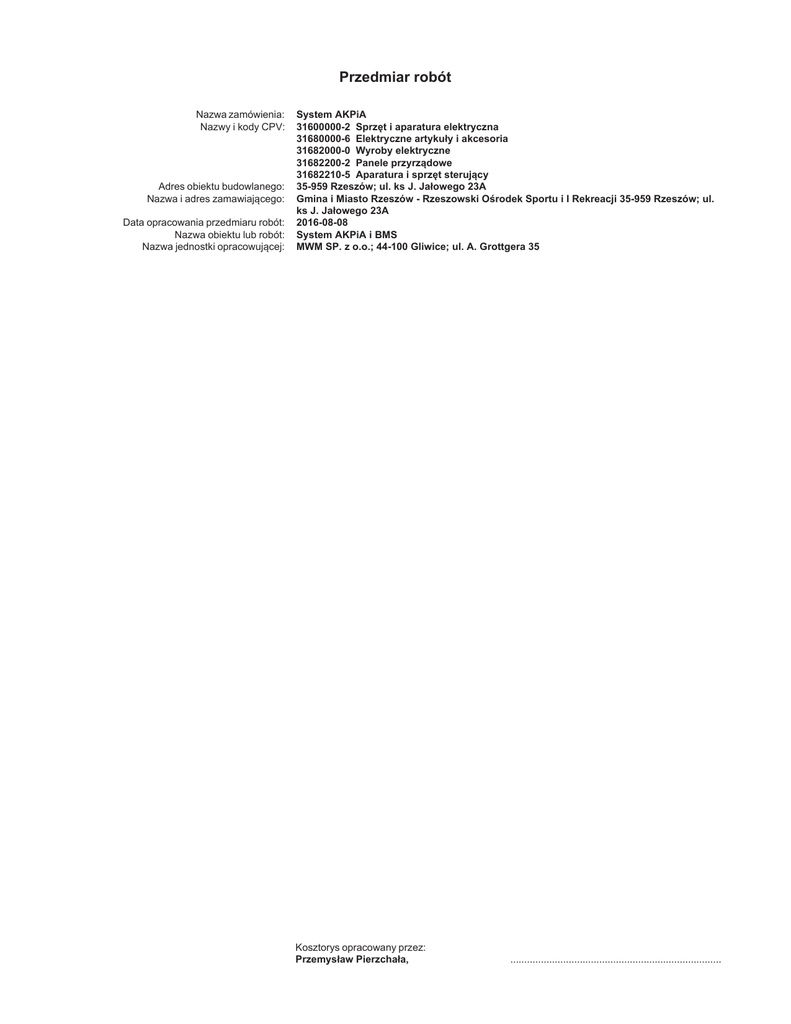

Przedmiar robót

Przedmiar robót
Nazwa zamówienia:
Nazwy i kody CPV:
Adres obiektu budowlanego:
Nazwa i adres zamawiającego:
Data opracowania przedmiaru robót:
Nazwa obiektu lub robót:
Nazwa jednostki opracowującej:
System AKPiA
31600000-2 Sprzęt i aparatura elektryczna
31680000-6 Elektryczne artykuły i akcesoria
31682000-0 Wyroby elektryczne
31682200-2 Panele przyrządowe
31682210-5 Aparatura i sprzęt sterujący
35-959 Rzeszów; ul. ks J. Jałowego 23A
Gmina i Miasto Rzeszów - Rzeszowski Ośrodek Sportu i I Rekreacji 35-959 Rzeszów; ul.
ks J. Jałowego 23A
2016-08-08
System AKPiA i BMS
MWM SP. z o.o.; 44-100 Gliwice; ul. A. Grottgera 35
Kosztorys opracowany przez:
Przemysław Pierzchała,
....................................................................................................
ROSiR AKPiA
Zuzia10 (C) Datacomp 1994-2011(lic. 12209)
strona nr:
2
Spis działów przedmiaru robót
Nr
Nazwa działu robót
1 Kody CPV: 31600000-2 Sprzęt i aparatura elektryczna
31680000-6 Elektryczne artykuły i akcesoria
31682000-0 Wyroby elektryczne
31682200-2 Panele przyrządowe
31682210-5 Aparatura i sprzęt sterujący
TRASY KABLOWE I OKABLOWANIE
1 Elementy konstrukcyjne, przykręcanie do gotowego podłoża na ścianie, 2-mocowania, konsolki
2 Drabinki kablowe, przykręcenie do gotowych otworów, szerokość 200˙mm
3 Drabinki kablowe, przykręcenie do gotowych otworów, szerokość 100˙mm - trasy pomiarowe i komunikacyjne
4 Rury winidurowe układane n.t., podłoże betonowe, Fi˙25
5 Przewody kabelkowe układane w gotowych korytkach i na drabinkach, bez mocowania, przekrój do 12,5˙mm2 - np Olflex 110H 5G4
6 Przewody kabelkowe układane w gotowych korytkach i na drabinkach, bez mocowania, przekrój do 12,5˙mm2 - np Olflex 110H 5G6
7 Przewody kabelkowe układane w gotowych korytkach i na drabinkach, bez mocowania, przekrój do 12,5˙mm2 - np Olflex 110H 5G16
8 Przewody kabelkowe układane w gotowych korytkach i na drabinkach, bez mocowania, przekrój do 12,5˙mm2 - np Olflex 110 CY 3G1
9 Przewody kabelkowe układane w gotowych korytkach i na drabinkach, bez mocowania, przekrój do 12,5˙mm2 - np Olflex 110 4G1
10 Przewody kabelkowe układane w gotowych korytkach i na drabinkach, bez mocowania, przekrój do 12,5˙mm2 - np Olflex 110H 3G1,5
11 Przewody kabelkowe układane w gotowych korytkach i na drabinkach, bez mocowania, przekrój do 12,5˙mm2 - np Olflex 110H 5G2,5
12 Przewody kabelkowe układane w gotowych korytkach i na drabinkach, bez mocowania, przekrój do 12,5˙mm2 - np Olflex 110H 3G2,5
13 Przewody kabelkowe wciągane do rur i w kanały zamknięte, rury, przekrój do 12,5˙mm2 - przewód UTP żelowany doziemny
14 Przewody kabelkowe wciągane do rur i w kanały zamknięte, rury, przekrój do 12,5˙mm2 - bez dostawy przewodu
15 Przygotowanie podłoża pod osprzęt instalacyjny, kołki plastikowe osadzane w betonie
16 Odgałęźniki bryzgoszczelne z tworzywa sztucznego, mocowane bezśrubowo, 3 wyloty
17 Gniazda instalacyjne wtyczkowe ze stykiem ochronnym, nt, 3-biegunowe 16A 2,5˙mm2 bryzgoszczelne - zasilanie pomp dozujących
2 Kody CPV: 31600000-2 Sprzęt i aparatura elektryczna
31680000-6 Elektryczne artykuły i akcesoria
31682000-0 Wyroby elektryczne
31682200-2 Panele przyrządowe
31682210-5 Aparatura i sprzęt sterujący
PRZYŁĄCZENIE SILNIKÓW POMP TECHNOLOGII
18 Podłączenie silników w obudowie normalnej, przewód lub kabel Cu, 3-żyłowy, do 6˙mm2 - silniki pomp obiegowych
19 Podłączenie silników w obudowie normalnej, przewód lub kabel Cu, 3-żyłowy, do 6˙mm2 - silniki dmuchaw technologicznych
20 Podłączenie silników w obudowie normalnej, przewód lub kabel Cu, 3-żyłowy, do 16˙mm2 - silniki pomp atrakcji
21 Podłączenie silników w obudowie normalnej, przewód lub kabel Cu, 3-żyłowy, do 16˙mm2 - silniki dmuchaw atrakacji
22 Montaż końcówek kablowych, zaciskanie, przekrój żył do 6˙mm2
23 Montaż końcówek kablowych, zaciskanie, przekrój żył do 16˙mm2
24 Podłączenie przewodów pod zaciski lub bolce, przewód pojedynczy do 6˙mm2 - do listew układów ZZS
25 Podłączenie przewodów pod zaciski lub bolce, przewód pojedynczy do 16˙mm2 - do listew układów ZZS
3 Kody CPV: 31600000-2 Sprzęt i aparatura elektryczna
31680000-6 Elektryczne artykuły i akcesoria
31682000-0 Wyroby elektryczne
31682200-2 Panele przyrządowe
31682210-5 Aparatura i sprzęt sterujący
MONTAŻ APARATURY KONTROLNO POMIAROWEJ
26 Czujniki fizykochemiczne technologii basenowej - elektrody pomiarowe Prominent przyłączenie do układu (bez dostawy czujników)
27 Czujniki przepływu wody (bez dostawy)
28 Wodomierze wody uzupełniającej (bez dostawy)
29 Dostawa i montaż - czujniki temperatury zanurzeniowe np SIEMENS QAE2164.010 + ALT-SB100
30 Dostawa i montaż - czujniki pływakowe poziomu np MAC 3
31 Dostawa i montaż - zawór regulacyjny 3 drogowy wymienników ciepła np SIEMENS VXG41.50+SQX62,
32 Zawory elektromagnetyczne zbiorników przelewowych (bez dostawy)
33 Pompy dozujące chemii basenowej - przyłącze linii sterujących (bez dostawy pomp)
34 Montaż końcówek kablowych, zaciskanie, przekrój żył do 6˙mm2
35 Podłączenie przewodów pod zaciski lub bolce, przewód pojedynczy do 2,5˙mm2 - do listew układów ZZS
4 Kody CPV: 31600000-2 Sprzęt i aparatura elektryczna
31680000-6 Elektryczne artykuły i akcesoria
31682000-0 Wyroby elektryczne
31682200-2 Panele przyrządowe
31682210-5 Aparatura i sprzęt sterujący
DOSTAWA I MONTAŻ UKŁADÓW I TRANSMISJI SCALANCE
36 Dostawa i montaz Zestawów Zasilająco Sterujących wraz ze sterownikami swobodnieprogramowalnymi
37 Dostawa i montaż Pulpitów Sterujących w pom Ratowników
38 Dostawa i uruchomienie pulpitu bezprzewodowego np SIEMENS MOBILE PANEL 277F IWLAN WITH INTEGRATED ENABLING BUTTON
AND EMERGENCY-STOP BUTTON,
39 Dostawa , montaż i uruchomienie przełączników światłowodowych np SIEMENS SCALANCE serii X
40 Dostawa , montaż i uruchomienie punktu dostępowego np SIEMENS SCALANCE W784-1
41 Osprzęt drobny sieci transmisji SCALANE (patchcordy światłowodowe i miedziane)
42 Montaż skrzynek zapasów kabli światłowodowych
43 Montaż złączy końcowych kabli światłowodowych, kabel tubowy, przełącznica skrzynkowa, jeden spajany światłowód
System AKPiA
ROSiR AKPiA
Zuzia10 (C) Datacomp 1994-2011(lic. 12209)
strona nr:
3
Nr
Nazwa działu robót
44 Montaż złączy końcowych kabli światłowodowych, kabel tubowy, przełącznica skrzynkowa, dodatek za każdy następny spajany światłowód
5 Kody CPV: 31600000-2 Sprzęt i aparatura elektryczna
31680000-6 Elektryczne artykuły i akcesoria
31682000-0 Wyroby elektryczne
31682200-2 Panele przyrządowe
31682210-5 Aparatura i sprzęt sterujący
URUCHOMIENIE INSTALACJI AKPIA
45 Kalkulacja indywidualna - uruchomienie systemu AKPiA i BMS
46 Kalkulacja indywidualna - uruchomienie układów HMI
System AKPiA
ROSiR AKPiA
Zuzia10 (C) Datacomp 1994-2011(lic. 12209)
strona nr:
4
Tabela przedmiaru robót
Nr
Kod
pozycji
STWiOR
Opis robót, wyliczenie ilości robót
J.m.
Ilość
1
SST-103/01.13 TRASY KABLOWE I OKABLOWANIE
1 KNNR 5/110
Elementy konstrukcyjne, przykręcanie do gotowego podłoża na ścianie, 2-mocowania, konsolki
4/4 (2)
2 KNNR 5/110
5/1
Drabinki kablowe, przykręcenie do gotowych otworów, szerokość 200˙mm
3 KNNR 5/110
5/1
Drabinki kablowe, przykręcenie do gotowych otworów, szerokość 100˙mm - trasy pomiarowe i
komunikacyjne
4 KNNR 5/10
3 /2 (3)
Rury winidurowe układane n.t., podłoże betonowe, Fi˙25
5 KNNR 5/20
9 /2
Przewody kabelkowe układane w gotowych korytkach i na drabinkach, bez mocowania, przekrój do
12,5˙mm2 - np Olflex 110H 5G4
6 KNNR 5/20
9 /2
Przewody kabelkowe układane w gotowych korytkach i na drabinkach, bez mocowania, przekrój do
12,5˙mm2 - np Olflex 110H 5G6
7 KNNR 5/20
9 /2
Przewody kabelkowe układane w gotowych korytkach i na drabinkach, bez mocowania, przekrój do
12,5˙mm2 - np Olflex 110H 5G16
8 KNNR 5/20
9 /2
Przewody kabelkowe układane w gotowych korytkach i na drabinkach, bez mocowania, przekrój do
12,5˙mm2 - np Olflex 110 CY 3G1
9 KNNR 5/20
9 /2
Przewody kabelkowe układane w gotowych korytkach i na drabinkach, bez mocowania, przekrój do
12,5˙mm2 - np Olflex 110 4G1
10 KNNR 5/20
9 /2
Przewody kabelkowe układane w gotowych korytkach i na drabinkach, bez mocowania, przekrój do
12,5˙mm2 - np Olflex 110H 3G1,5
11 KNNR 5/20
9 /2
Przewody kabelkowe układane w gotowych korytkach i na drabinkach, bez mocowania, przekrój do
12,5˙mm2 - np Olflex 110H 5G2,5
12 KNNR 5/20
9 /5
Przewody kabelkowe układane w gotowych korytkach i na drabinkach, bez mocowania, przekrój do
12,5˙mm2 - np Olflex 110H 3G2,5
13 KNNR 5/20
3 /2
Przewody kabelkowe wciągane do rur i w kanały zamknięte, rury, przekrój do 12,5˙mm2 - przewód
UTP żelowany doziemny
14 KNNR 5/20
3 /2
Przewody kabelkowe wciągane do rur i w kanały zamknięte, rury, przekrój do 12,5˙mm2 - bez
dostawy przewodu
15 KNNR 5/30
1 /3
Przygotowanie podłoża pod osprzęt instalacyjny, kołki plastikowe osadzane w betonie
16 KNNR 5/30
4 /1
Odgałęźniki bryzgoszczelne z tworzywa sztucznego, mocowane bezśrubowo, 3 wyloty
17 KNNR 5/30
8 /6
Gniazda instalacyjne wtyczkowe ze stykiem ochronnym, nt, 3-biegunowe 16A 2,5˙mm2
bryzgoszczelne - zasilanie pomp dozujących
szt
140
m
80
m
60
m
180
m
450
m
160
m
150
m
180
m
420
m
240
m
350
m
100
m
380
m
180
szt
49
szt
40
szt
9
szt
7
szt
2
szt
12
szt
3
szt
45
2
SST-103/01.13 PRZYŁĄCZENIE SILNIKÓW POMP TECHNOLOGII
18 KNNR 5/12
Podłączenie silników w obudowie normalnej, przewód lub kabel Cu, 3-żyłowy, do 6˙mm2 - silniki
0 5/1
pomp obiegowych
19 KNNR 5/12
0 5/1
Podłączenie silników w obudowie normalnej, przewód lub kabel Cu, 3-żyłowy, do 6˙mm2 - silniki
dmuchaw technologicznych
20 KNNR 5/12
0 5/2
Podłączenie silników w obudowie normalnej, przewód lub kabel Cu, 3-żyłowy, do 16˙mm2 - silniki
pomp atrakcji
21 KNNR 5/12
0 5/2
Podłączenie silników w obudowie normalnej, przewód lub kabel Cu, 3-żyłowy, do 16˙mm2 - silniki
dmuchaw atrakacji
22 KNNR 5/12
0 4/1
Montaż końcówek kablowych, zaciskanie, przekrój żył do 6˙mm2
System AKPiA
ROSiR AKPiA
Nr
Kod
pozycji
23 KNNR 5/12
0 4/2
Zuzia10 (C) Datacomp 1994-2011(lic. 12209)
strona nr:
5
STWiOR
Opis robót, wyliczenie ilości robót
J.m.
Ilość
Montaż końcówek kablowych, zaciskanie, przekrój żył do 16˙mm2
24 KNNR 5/12
0 3/3
Podłączenie przewodów pod zaciski lub bolce, przewód pojedynczy do 6˙mm2 - do listew układów
ZZS
25 KNNR 5/12
0 3/4
Podłączenie przewodów pod zaciski lub bolce, przewód pojedynczy do 16˙mm2 - do listew
układów ZZS
szt
75
szt
45
szt
75
układ
14
układ
3
układ
3
układ
6
układ
6
układ
3
układ
3
układ
9
3
SST-103/01.13 MONTAŻ APARATURY KONTROLNO POMIAROWEJ
26 KNR 708/40
Czujniki fizykochemiczne technologii basenowej - elektrody pomiarowe Prominent przyłączenie do
1/1
układu (bez dostawy czujników)
27 KNR 708/40
3/2
Czujniki przepływu wody (bez dostawy)
28 KNR 708/40
3/2
Wodomierze wody uzupełniającej (bez dostawy)
29 KNR 708/40
1/1
Dostawa i montaż - czujniki temperatury zanurzeniowe np SIEMENS QAE2164.010 + ALT-SB100
30 KNR 708/40
3/1
Dostawa i montaż - czujniki pływakowe poziomu np MAC 3
31 KNR 708/20
1/3
Dostawa i montaż - zawór regulacyjny 3 drogowy wymienników ciepła np SIEMENS
VXG41.50+SQX62,
32 KNR 708/30
1/2
Zawory elektromagnetyczne zbiorników przelewowych (bez dostawy)
33 KNR 708/30
1/2
Pompy dozujące chemii basenowej - przyłącze linii sterujących (bez dostawy pomp)
34 KNNR 5/12
0 4/1
Montaż końcówek kablowych, zaciskanie, przekrój żył do 6˙mm2
35 KNNR 5/12
0 3/1
Podłączenie przewodów pod zaciski lub bolce, przewód pojedynczy do 2,5˙mm2 - do listew
układów ZZS
szt
90
szt
90
pole
2
pole
2
pole
1
KPL
3
KPL
1
KPL
1
szt
4
złącze
4
złącze
20
układ
y
3
4
SST-103/01.13 DOSTAWA I MONTAŻ UKŁADÓW I TRANSMISJI SCALANCE
36 KNR 708/70
Dostawa i montaz Zestawów Zasilająco Sterujących wraz ze sterownikami
1/2
swobodnieprogramowalnymi
37 KNR 708/70
3/2
Dostawa i montaż Pulpitów Sterujących w pom Ratowników
38 KNR 708/70
3/2
Dostawa i uruchomienie pulpitu bezprzewodowego np SIEMENS MOBILE PANEL 277F IWLAN
WITH INTEGRATED ENABLING BUTTON AND EMERGENCY-STOP BUTTON,
39 Kalkulacja
własna
Dostawa , montaż i uruchomienie przełączników światłowodowych np SIEMENS SCALANCE serii
X
40 Kalkulacja
własna
Dostawa , montaż i uruchomienie punktu dostępowego np SIEMENS SCALANCE W784-1
41 Kalkulacja
własna
Osprzęt drobny sieci transmisji SCALANE (patchcordy światłowodowe i miedziane)
42 TPSA 39/61
3/4
Montaż skrzynek zapasów kabli światłowodowych
43 TPSA 39/60
7/1
Montaż złączy końcowych kabli światłowodowych, kabel tubowy, przełącznica skrzynkowa, jeden
spajany światłowód
44 TPSA 39/60
7/2
Montaż złączy końcowych kabli światłowodowych, kabel tubowy, przełącznica skrzynkowa,
dodatek za każdy następny spajany światłowód
5
45 Kalkulacja
własna
SST-103/01.13 URUCHOMIENIE INSTALACJI AKPIA
Kalkulacja indywidualna - uruchomienie systemu AKPiA i BMS
System AKPiA
ROSiR AKPiA
Nr
Kod
pozycji
46 Kalkulacja
własna
Zuzia10 (C) Datacomp 1994-2011(lic. 12209)
strona nr:
6
STWiOR
Opis robót, wyliczenie ilości robót
J.m.
Ilość
układ
y
4
Kalkulacja indywidualna - uruchomienie układów HMI
System AKPiA
