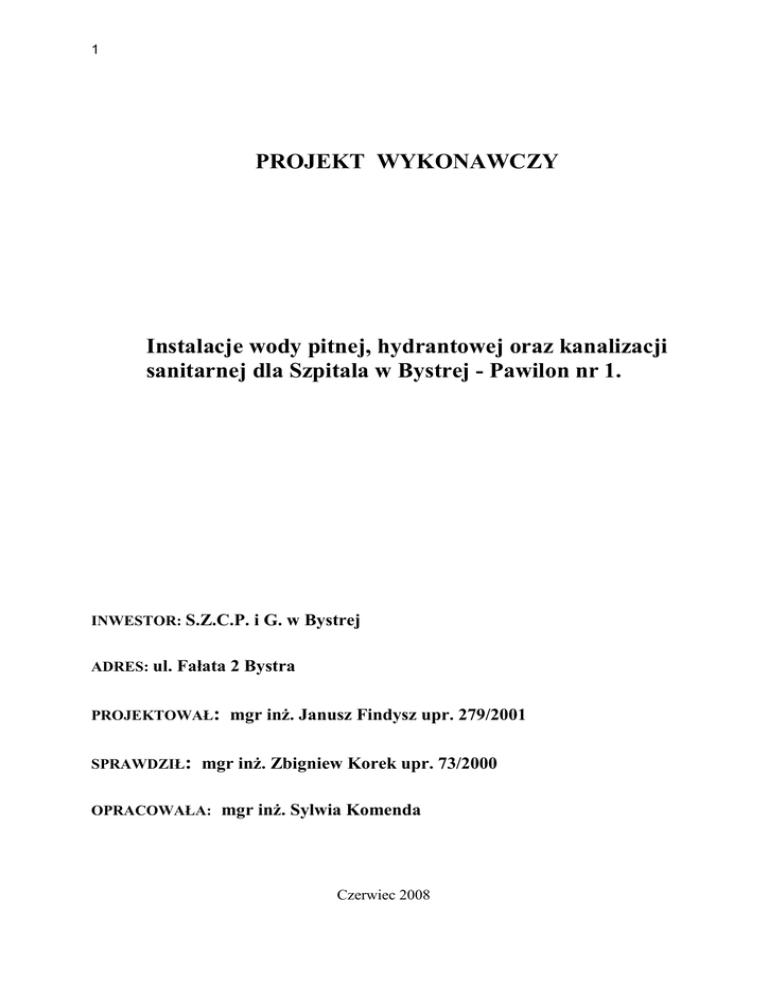

PROJEKT WYKONAWCZY
Instalacje wody pitnej, hydrantowej oraz kanalizacji
sanitarnej dla Szpitala w Bystrej - Pawilon nr 1.
INWESTOR: S.Z.C.P. i G. w Bystrej
ADRES: ul. Fałata 2 Bystra
PROJEKTOWAŁ: mgr inŜ. Janusz Findysz upr. 279/2001
SPRAWDZIŁ: mgr inŜ. Zbigniew Korek upr. 73/2000
OPRACOWAŁA: mgr inŜ. Sylwia Komenda
Czerwiec 2008
2
CZĘŚĆ OPISOWA
I.
INSTALACJE WOD – KAN
1. ZAKRES OPRACOWANIA
2. NORMY I PRZEPISY
3. INSTALACJA WODOCIĄGOWA
4. KANALIZACJA SANITARNA
6. WARUNKI WYKONANIA I ODBIORU
II.
SPECYFIKACJA
III.
ZAŁĄCZNIK 1 DOBÓR ZESTAWU HYDROFOROWEGO
CZĘŚĆ RYSUNKOWA
L.P.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
NAZWA RYSUNKU
RZUT INSTALACJI KANALIZACJI SANITARNEJ
PARTER
RZUT INSTALACJI KANALIZACJI SANITARNEJ
1 PIĘTRO
ROZWINIĘCIE INSTALACJI KANALIZACJI
SANITARNEJ CZĘŚĆ 1
ROZWINIĘCIE INSTALACJI KANALIZACJI
SANITARNEJ CZĘŚĆ 2
ROZWINIĘCIE INSTALACJI KANALIZACJI
SANITARNEJ CZĘŚĆ 3
ROZWINIĘCIE INSTALACJI KANALIZACJI
SANITARNEJ CZĘŚĆ 4
ROZWINIĘCIE INSTALACJI KANALIZACJI
SANITARNEJ CZĘŚĆ 5
ROZWINIĘCIE INSTALACJI KANALIZACJI
SANITARNEJ CZĘŚĆ 6
ROZWINIĘCIE INSTALACJI KANALIZACJI
SANITARNEJ CZĘŚĆ 7
ROZWINIĘCIE INSTALACJI KANALIZACJI
SANITARNEJ CZĘŚĆ 8
ROZWINIĘCIE INSTALACJI KANALIZACJI
SANITARNEJ CZĘŚĆ 9
RZUT INSATALACJI WODY PITNEJ I
HYDRANTOWEJ PARTER
RZUT INSATALACJI WODY PITNEJ I
HYDRANTOWEJ 1 PIĘTRO
ROZWINIĘCIE INSATALACJI WODY PITNEJ I
HYDRANTOWEJ CZĘŚĆ 1
ROZWINIĘCIE INSATALACJI WODY PITNEJ I
HYDRANTOWEJ CZĘŚĆ 2
Nr archiwalny
1/A
2/A
3/A
4/A
5/A
6/A
7/A
8/A
9/A
10/A
11/A
12/A
13/A
14/A
15/A
3
I.
INSTALACJE WOD – KAN
1. ZAKRES OPRACOWANIA
Niniejszy Projekt Wykonawczy zakresem swym obejmuje:
- wewnętrzne instalacje wody zimnej , ciepłej i cyrkulacji
- wewnętrzne instalacje p.poŜ,
- wewnętrzne instalacje kanalizacji sanitarnej
2. NORMY I PRZEPISY
Rozporządzenie Ministra Infrastruktury z dnia 12.04.2002r. w sprawie warunków
technicznych jakim powinny odpowiadać budynki i ich usytuowanie Dz.U. nr 75 poz. 690 z
dn. 15.06.2002r
-PN-92/B-01706- Instalacje wodociągowe. Wymagania w projektowaniu
-PN-92/B-01707- Instalacje kanalizacyjne. Wymagania w projektowaniu
Dz. U. Nr 50 z dn 02.06.1999
-Wymagania techniczne COBRTI INSTAL -zeszyt 1 -Zabezpieczenie wody przed wtórnym
zanieczyszczeniem.
-Wymagania techniczne COBRTI INSTAL -zeszyt 7 -Warunki techniczne wykonania i
odbioru instalacji wodociągowych.
-DZ.U.nr 80 Rozporządzenie MSWIA z dnia 21 kwietnia 2006r. w sprawie ochrony
przeciwpoŜarowej budynków, innych obiektów budowlanych i terenów
3. INSTALACJA WODOCIĄGOWA
3.1. ZASILANIE OBIEKTU W WODĘ
Przedmiotowy obiekt zasilany jest w wodę:
- zimną dla celów: socjalno bytowych i przeciwpoŜarowych przyłączem DΝ 50
- ciepłą, przygotowywaną centralnie, przyłączem DΝ 50
- cyrkulacyjną, przygotowywaną centralnie, przyłączem DΝ 25
Wymienione przyłącza zlokalizowane są w piwnicy i nie wchodzą w zakres opracowania.
W celu zabezpieczenia instalacji przed wtórnym zanieczyszczeniem na przyłączu projektuje
się zawór antyskaŜeniowy typ EA.
Po wprowadzeniu przewodów wodociągowych do obiektu, projektuje się rozdział na dwie
instalacje:
- przeciwpoŜarową ( hydranty )
- socjalno – bytową.
Dla pokrycia potrzeb socjalno – bytowych zimną wodę naleŜy doprowadzić do:
- przyborów sanitarnych pokazanych na rzutach, przyłączem DN 50
- Instalację naleŜy wykonać z rur PE-RT/AL./PE-RT, zaizolowanych termicznie izolacją
thermaflex FRZ gr.13mm (woda zimna) i gr.22mm(woda ciepła).
Wszystkie rury instalacyjne obudować płytą g-k, dodatkowo przewody wody wykonane z rur
palnych obudować ze wszystkich stron osłonami o klasie odporności ogniowej EI60.
4
3.2.OBLICZENIE ZAPOTRZEBOWANIA WODY
Obliczeniowy przepływ wody:
q = 0,682(∑qn) ^ 0,45– 0,14 [dm3/s]
gdzie:
qn- normatywny wypływ z armatury czerpalnej
dla zimnej wody przepływ obliczeniowy wynosi:
q = 1,73 dm3/s =6,23 m3/h
dla ciepłej wody przepływ obliczeniowy wynosi:
q =1,3 dm3/s = 4,7 m3/h
Wymagana wysokość ciśnienia dyspozycyjnego dla potrzeb zimnej i ciepłej wody, wynosi
3,5 MPa
dla celów p.poŜ
q = 2 x1,0 dm3/s = 2 dm3/s = 7,2 m3/h
Dobór wodomierza.
Wodomierz dobrano na przepływ wększy t.j. dla celów p.poŜ. 2 x qobl. = 14,4 m3/h
Dobrano wodomierz sprzęŜony firmy POWOGAZ typ MWN/JS 50/2,5-S DN50
3.3. INSTALACJA HYDRANTOWA
Do wewnętrznego gaszenia poŜaru zaprojektowano hydranty HW – 25W-30”UN”, o
wydajności 1,0 l/s i zasięgu 30 m. Rozmieszczenie hydrantów pokazano w części graficznej
projektu.
Hydranty naleŜy montować tak, aby główka zaworu znajdowała się na wysokości 1,35 m +/0,1m od poziomu podłogi.
Zasilanie hydrantów projektuje się rurociągiem stalowym Dn 50 ocynkowanym,
wyprowadzonym z węzła wodomierzowego i prowadzonym pod stropem piwnic.
Na instalacji projektuje się zawór antyskaŜeniowy EA DN 50 oraz zawór odcinający
sekcyjny. Na parterze instalację doprowadzić do spłuczki toalety.
Wykonać badania wydajności hydrantów, wymagane ciśnienie 0,2 MPa>0,7 MPa.
a) zapotrzebowanie wody do celów poŜarowych.
Instalację projektuje się z uwzględnieniem jednoczesnego poboru wody z dwóch hydrantów
DN 25.
Zapotrzebowanie wody dla 2 hydrantów wynosi 2,0 x 1,0 dm3/s = 2 dm3/s = 7,2 m3/h
5
Dla potrzeb instalacji hydrantowej dobrano zestaw hydroforowy Hyamat V 2/1003 z 2
pompami Movitec V 10/03 1,1 kW.
Proponuje się, przed zakupem urządzenia wykonać pomiary kontrolne ciśnienia w hydrantach
istniejących. JeŜeli spełniony zostanie warunek: wydajność hydrantu 1,0 dm3/s, minimalne
ciśnienie 0,2 MPa przy uwzględnienieniu jednoczesnego poboru wody z dwóch hydrantów
DN 25, dopuszcza się rezygnację z zestawu hydroforowego.
3.5 INSTALACJA CIEPŁEJ WODY
Budynek posiada centralny podgrzew ciepłej wody. Ciepła woda z węzła przewodami z rur
stalowych ocynkowanych DN50 doprowadzona jest do piwnicy .
Dla wyeliminowania schłodzenia ciepłej wody zaprojektowano instalację cyrkulacji ciepłej
wody. Budowa instalacji wody ciepłej polegać będzie na wykonaniu pionów oraz przewodów
poziomych rozprowadzających wodę do poszczególnych przyborów.
3.6. MATERIAŁY I ŚREDNICE
Przewody instalacji hydrantowej naleŜy wykonać z rur stalowych ze szwem gwintowanych
wg PN-94-/H 74200 ocynkowanych. Przewody wody zimnej, ciepłej i cyrkulacji wykonać z
rur PE-RT/AL./PE-RT PN 10.
Przejścia przez ściany wykonać w tulejach ochronnych.
Przejścia przez ściany oddzielenia poŜarowego wykonać przy pomocy mas i tulei
zabezpieczenia p.poŜ.
Średnice przewodów zostały ustalone wg norm polskich. Przewody zostały zwymiarowane
przy uwzględnieniu nie przekraczania poniŜszych prędkości przepływu:
- połączenia urządzeń 1,50 m/s
- piony i odgałęzienia w pomieszczeniach przebywania ludzi
1,50 m/s
- główne przewody rozprowadzające1,0 m/s
4. KANALIZACJA SANITARNA
4.1.OPIS ROZWIĄZAŃ
Ścieki sanitarne z części zachodniej budynku odprowadzane będą do istniejącego pionu PK3
pod posadzkę na poziomie parteru. Ścieki z części wschodniej odprowadzane będą poprzez
istniejący przykanalik, do piwnic.
Przewody poziome prowadzić ze spadkiem 1, 5 % pod stropem.
Piony kanalizacyjne prowadzić w naroŜach ścian jako zakryte, i wyprowadzić ponad dach do
wysokości 50 cm ponad pokrycie dachowe, zakańczając wywiewką.
6
4.2. OBLICZENIE ILOŚCI ŚCIEKÓW SANITARNYCH
Obliczeniowy przepływ ścieków:
q= K√∑AWs
q=0,7√∑45,5 =4,8 dm3/s
gdzie:
K- odpływ charakterystyczny w dm3/s, dla szpitali k=0,7 dm3/s
AWs- równowaŜnik odpływu
4.3. MATERIAŁY ŚREDNICE I SPADKI
Poziomy i piony kanalizacji bytowo – gospodarczej biegnące nad posadzką, wykonać z rur i
kształtek PVC do kanalizacji wewnętrznej w systemie Wavin AS (kanalizacja
niskoszumowa). Instalacje podposadzkowe wykonać z rur PVC kl. S.
Wpusty podłogowe w sanitariatach wykonać z polipropylenu z rusztem ze stali nierdzewnej
(wielkość kratki 50x50mm) wpusty w kuchni wykonać ze stali nierdzewnej średnicy DN 100.
Spadki poziomów kanalizacyjnych pokazano w części graficznej projektu.
Piony kanalizacyjne zakończyć wywiewką dachową DN110/160, oraz zaworami
napowietrzającymi PVC 50.
Wykonawca sprawdzi stan techniczny przykanalika sanitarnego i w razie potrzeby wyczyści
wodą pod ciśnieniem. Istnieje moŜliwość wykorzystania istniejącej kanalizacji
podposadzkowej, jeśli jej dobry stan techniczny zostanie potwierdzony protokolarnie przez
Inspektora Nadzoru i zaakceptowany przez Inwestora.
6. WARUNKI WYKONANIA I ODBIORU
Roboty montaŜowe instalacji sanitarnych naleŜy wykonać i odebrać zgodnie z niniejszym
projektem i aktualnymi normami i normatywami a mianowicie:
- z "Warunkami technicznymi wykonania i odbioru robót budowlano - montaŜowych tom IIInstalacje sanitarne i przemysłowe"
- z "Warunkami Technicznymi Wykonania i Odbioru Rurociągów z Tworzyw Sztucznych"
Warszawa 1995r oraz zgodnie z instrukcjami budowy instalacji dla poszczególnych tworzyw.
Wykonawstwo tych robót montaŜowych naleŜy powierzyć osobom posiadającymi
odpowiednie świadectwa szkoleń. Stosowane urządzenia i armatura winna posiadać
odpowiednie atesty COBRTI INSTAL oraz certyfikaty.
Przewody kanalizacyjne układane w gruncie i w budynku, zgodnie z wytycznymi
producentów, oraz przez osoby posiadające odpowiednie kwalifikacje i przeszkolenie
wykonawstwa sieci z danego materiału.
mgr inŜ. Janusz Findysz
