Sesje protokołu RDP

ABA-X3 PXES v. 1.5.0
PROTOKÓŁ RDP
Podręczna instrukcja administratora
Licencja FDL (bez prawa wprowadzania zmian)

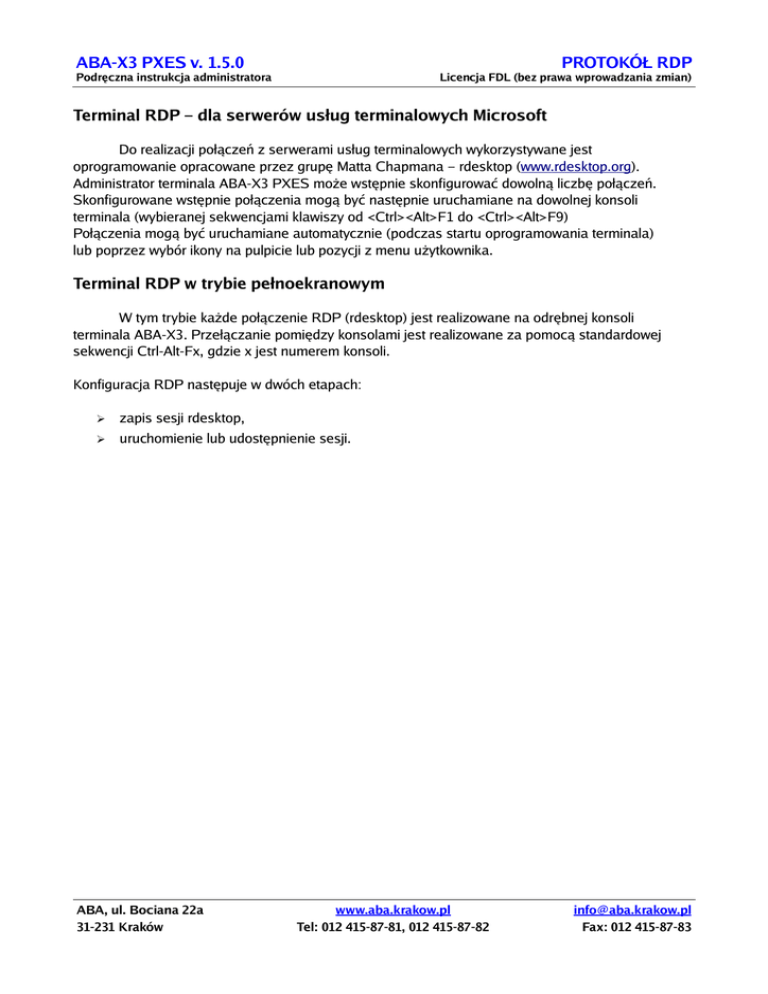

Terminal RDP – dla serwerów usług terminalowych Microsoft
Do realizacji połączeń z serwerami usług terminalowych wykorzystywane jest
oprogramowanie opracowane przez grupę Matta Chapmana – rdesktop (www.rdesktop.org).
Administrator terminala ABA-X3 PXES może wstępnie skonfigurować dowolną liczbę połączeń.
Skonfigurowane wstępnie połączenia mogą być następnie uruchamiane na dowolnej konsoli
terminala (wybieranej sekwencjami klawiszy od <Ctrl><Alt>F1 do <Ctrl><Alt>F9)
Połączenia mogą być uruchamiane automatycznie (podczas startu oprogramowania terminala)
lub poprzez wybór ikony na pulpicie lub pozycji z menu użytkownika.
Terminal RDP w trybie pełnoekranowym
W tym trybie każde połączenie RDP (rdesktop) jest realizowane na odrębnej konsoli
terminala ABA-X3. Przełączanie pomiędzy konsolami jest realizowane za pomocą standardowej
sekwencji Ctrl-Alt-Fx, gdzie x jest numerem konsoli.
Konfiguracja RDP następuje w dwóch etapach:
➢
zapis sesji rdesktop,
➢
uruchomienie lub udostępnienie sesji.
ABA, ul. Bociana 22a
31-231 Kraków
www.aba.krakow.pl
Tel: 012 415-87-81, 012 415-87-82
[email protected]
Fax: 012 415-87-83
ABA-X3 PXES v. 1.5.0
PROTOKÓŁ RDP
Podręczna instrukcja administratora
Licencja FDL (bez prawa wprowadzania zmian)
Zapis sesji RDP
Zapis sesji RDP można zrealizować za pomocą konfiguratora WWW. Po połączeniu
z terminalem (lub uruchomieniu lokalnej przeglądarki) wybieramy konfigurowanie RDP.
Na ekranie zostanie wyświetlony następujący formularz:
Należy natomiast wypełnić następujące pola:
➢
Hasło Administratora (obowiązkowo),
➢
Nazwa sesji RDP (rdesktop) (obowiązkowo),
➢
Adres lub nazwa serwera RDP (obowiązkowo),
➢
Nazwa domeny serwera RDP (opcjonalnie),
➢
Użytkownik serwera RDP (zalecane).
Wszystkie pozostałe pola są opcjonalne i określają parametry konfigurowanej sesji RDP.
Po wypełnieniu formularza należy „wcisnąć” przycisk „Zapisz”.
ABA, ul. Bociana 22a
31-231 Kraków
www.aba.krakow.pl
Tel: 012 415-87-81, 012 415-87-82
[email protected]
Fax: 012 415-87-83
ABA-X3 PXES v. 1.5.0
PROTOKÓŁ RDP
Podręczna instrukcja administratora
Licencja FDL (bez prawa wprowadzania zmian)
Skonfigurowana sesja zostanie zapisana w pliku <nazwa>.rdp, którego podgląd zostanie wyświetlony
na ekranie.
Wprowadzona w ten sposób sesja jest gotowa do uruchomienia.
Administrator systemu może wstępnie skonfigurować dowolną liczbę sesji RDP różniących się
nazwami powtarzając powyżej opisaną procedurę.
Automatyczne uruchamianie sesji
Każda skonfigurowana sesja może być uruchomiana automatycznie podczas startu
oprogramowania terminala.
Aby zrealizować tę funkcję należy wybrać w konfiguratorze WWW akcję „Autostart sesji”:
Należy wypełnić następujące pola:
➢
Hasło Administratora,
➢
Nazwa sesji RDP (rdesktop).
- wprowadzona nazwa musi odpowiadać skonfigurowanej
sesji. Nie należy dodawać „rozszerzenia” .rdp!
Następnie należy wybrać konsolę terminala, na której ma być uruchomiona sesja (tty) oraz numer
Display.
ABA, ul. Bociana 22a
31-231 Kraków
www.aba.krakow.pl
Tel: 012 415-87-81, 012 415-87-82
[email protected]
Fax: 012 415-87-83
ABA-X3 PXES v. 1.5.0
Podręczna instrukcja administratora
PROTOKÓŁ RDP
Licencja FDL (bez prawa wprowadzania zmian)
Zaleca się również zaznaczenie pola Auto Restart, ze względu na przerywanie połączenia
przez serwery RDP po określonym czasie (time-out). Zawartość pozostałych pól nie ma na tym
etapie znaczenia. Po wprowadzeniu danych „wciskamy” możemy sprawdzić poprawność działania
sesji wybierając akcję „Uruchom próbnie”.
Akcja „Autostart” powoduje zapis sesji do pliku /mnt/conf/rdesktop/rdp.sessions, który jest
odczytywany i uruchamiany przez skrypt startowy terminala /mnt/conf/etc/start.sh.
Skonfigurowana w ten sposób sesja będzie uruchamiana automatycznie podczas każdego
startu oprogramowania terminala i dostępna na wybranej konsoli. Liczba sesji uruchamianych
automatycznie nie jest ograniczona programowo, należy jednak zwrócić uwagę na obciążenie
zasobów sprzętowych (a w szczególności pamięci RAM). Akcja „Kasuj autostart” powoduje usunięcie
pliku /mnt/conf/rdesktop/rdp.sessions. Po jej wykonaniu żadne sesje RDP nie będą
automatycznie uruchamiane.
ABA, ul. Bociana 22a
31-231 Kraków
www.aba.krakow.pl
Tel: 012 415-87-81, 012 415-87-82
[email protected]
Fax: 012 415-87-83
ABA-X3 PXES v. 1.5.0
Podręczna instrukcja administratora
PROTOKÓŁ RDP
Licencja FDL (bez prawa wprowadzania zmian)
Uruchamianie sesji RDP za pomocą ikony na pulpicie użytkownika.
Uruchamianie sesji terminalowych RDP z pulpitu użytkownika nie różni się od uruchamiania
sesji X Window (XDMCP). Dodatkowo należy wybrać konsolę oraz wartość zmiennej DISPLAY, które
będą wykorzystywane do uruchamiania sesji RDP.
UWAGA:
Skasowanie pulpitu spowoduje usunięcie wszystkich ikon, możliwe jest jednak przywrócenie
poprzedniego ich rozkładu.
ABA, ul. Bociana 22a
31-231 Kraków
www.aba.krakow.pl
Tel: 012 415-87-81, 012 415-87-82
[email protected]
Fax: 012 415-87-83
ABA-X3 PXES v. 1.5.0
Podręczna instrukcja administratora
PROTOKÓŁ RDP
Licencja FDL (bez prawa wprowadzania zmian)
Uruchamianie sesji RDP w środowisku ICEWM (menu start i pasek zadań)
Wszystkie pliki konfiguracyjne odpowiedzialne za połączenia RDP znajdują się w katalogu
/mnt/conf/rdesktop
Aby uzyskać możliwość zapisu należy udostępnić partycję konfiguracyjną do zapisu:
mount -o remount,rw /mnt/conf
Sesje RDP są zapisywane w plikach <nazwa>.rdp
Skrypt uruchomieniowy sesji RDP jest to plik rdesktop.loop. Skrypt jest opatrzony wyczerpującym
komentarzem zawierającym opis wykorzystywanej składni. Sesje uruchamiane automatycznie są
zapisane w pliku:
rdp.sessions
Pełny zestaw komend programu rdesktop można uzyskać wprowadzając komendę rdesktop bez opcji
i argumentów.
Zdalne konfigurowanie sesji RDP
Zawartość katalogu /mnt/conf/rdesktop może być pobrana przez terminal z dowolnego serwera FTP
lub HTTP.
ABA, ul. Bociana 22a
31-231 Kraków
www.aba.krakow.pl
Tel: 012 415-87-81, 012 415-87-82
[email protected]
Fax: 012 415-87-83
ABA-X3 PXES v. 1.5.0
PROTOKÓŁ RDP
Podręczna instrukcja administratora
Licencja FDL (bez prawa wprowadzania zmian)
Zestawienie podstawowych właściwości technicznych ABA-X3 PXES
Protokół RDP (usługi terminalowe MS Windows)
Lp.
Właściwość:
Realizacja:
1
Oprogramowanie komunikacyjne
rdesktop v.1.5.0
Możliwość wykorzystywania innych wersji oraz uaktualnienia modułu
bez potrzeby wymiany firmware terminala.
2
Współpraca z systemami
operacyjnymi
MS Windows NT 4.0 TSE,
MS Windows Server 2000,
MS Windows Server 2003,
MS Windows XP (tryb administracyjny),
MS Windows VISTA,
XP Unlimited.
3
Liczba sesji terminalowych RDP
Do 9 niezależnych przełączalnych sesji pełnoekranowych.
Możliwość pracy w trybie okienkowym z wykorzystaniem pulpitu
użytkownika bez ograniczenia liczby sesji.
4
Parametry ekranu
Rozdzielczość do 1280x1024 w 16 mln kolorów
5
Mapowanie klawiatury
Dowolne – PL, US, UK, CS, DE, LV itp.
6
Obsługa urządzeń lokalnych
Drukarki równoległe, szeregowe oraz USB. Mapowanie portów RS232,
urządzeń USB (z pamięcią FLASH włącznie), lokalnego dysku, CD/DVD
itp. oraz dźwięku.
Obsługa lokalnego schowka (clipboard).
7
Parametry obsługi sieci
Kontrola pasma sieciowego, szyfrowanie, kompresja oraz możliwość
włączenia „Persistent Bitmap Caching”.
8
Uwierzytelnienie
Standardowe systemu MS Windows z szyfrowaniem transmisji.
9
Uruchamianie programów
Zdalny pulpit użytkownika lub automatyczne uruchamianie wybranych
programów użytkowych na serwerach MS Windows.
10 Możliwość korzystania z
zaawansowanych opcji protokołu RDP
Bez ograniczeń
11 Uruchamianie sesji RDP
- Automatyczne na dowolnie wybranej konsoli,
- Z pulpitu użytkownika (ikony, system menu oraz pasek zadań).
- Funkcja automatycznego podtrzymywania niewykorzystywanych sesji
(z możliwością wyłączenia).
12 Konfigurowanie sesji
- Graficzny konfigurator WWW wykorzystujący lokalny serwer HTTP
współpracujący z dowolną przeglądarką,
- Bezpośrednia edycja plików konfiguracyjnych,
- System zdalnej konfiguracji,
- Automatyczna konfiguracja sieciowa sesji,
- Możliwość wprowadzania dowolnych opcji RDP.
13 System automatycznej konfiguracji
Sieciowy, z możliwością wykorzystywania w sieciach rozległych
wykorzystujący standardowy protokół FTP.
14 Kopie awaryjne konfiguracji
Możliwość składowania kopii na dowolnym serwerze FTP.
15 System zdalnego monitorowania
Zdalny, wykorzystujący protokoły HTTP i FTP.
Monitorowanie obciążenia sprzętu, realizowanych połączeń, konfiguracji
systemu itp:
