(ang. FIR - Finite Impulse Response). Program p

Transkrypt

Ćwiczenie II (3)
Filtracja FIR (SOI)
Ćwiczenie II (3)
Filtracja FIR (SOI)
Wprowadzenie
Ćwiczenie wyjaśnia szczegóły implementacji cyfrowego filtru SOI (ang. FIR - Finite Impulse Response).
Program przeznaczony na symulator uczy:
• Korzystania z przesłań równoległych do efektywnego programowania
• Implementacji sprzętowych pętli DO, użycia instrukcji REP(powtórz)
• Tworzenia i użycia buforów modulo (cyklicznych)
• Użycia symulatora do wprowadzania danych z zewnętrznego źródła
• Użycia podprogramów i łączenia kilku plików .asm razem
Praca nad programem napisanym na moduł EVM ma na celu:
• Wstępne zapoznanie się z przerwaniami, tzn. z ich źródłami, obsługą i synchronizacją z pracą rdzenia
• Poznania przykładu komunikacji z urządzeniem zewnętrznym – CODEC za pomocą portu ESSI
• Zapoznanie się z pisaniem i uruchomianiem programów na konkretnym sprzęcie na podstawie
procedury filtracji cyfrowej
Opis implementacji
Kolejne rozdziały opisują różne cechy implementacji filtru FIR. Każda z nich opisywana jest aby umożliwić jej
zrozumienie. Więcej szczegółów można znaleźć w podręczniku rodziny DSP56300. Sugerujemy aby w czasie
czytania tego opisu mieć dostępną zawartość plików ex4_main.asm i ex4_fir.asm, ponieważ programy te
ilustrują dyskutowany przykład.
UWAGA!!! Zadanie do wykonania na symulatorze przeznaczone jest od zapoznania się i przećwiczenia
w domu – na zajęciach będziemy zajmowali się głównie programem filtracji przeznaczonym na moduł
EVM!!! W domu konieczne przeczytanie instrukcji – oraz zastanowienie się a najlepiej przygotowanie
pliku do aplikacji w module EVM (oczywiście na zajęciach będziemy go dopracowywać).
W sprawozdaniu należy zawrzeć odpowiedzi na wszelkie pytania i problemy zawarte w instrukcji
najlepiej w formie „obrazkowo-opisowej”.
Rozważania techniczne
Filtry FIR. Wprowadzanie teorii przetwarzania sygnałów cyfrowych nie jest celem tego ćwiczenia, niemniej
ważne jest rozumienie podstaw algorytmu który będzie implementowany. Z tego powodu zamieszczono
poniżej krótki opis matematyczny filtrów FIR.
Działanie filtru FIR opisane jest równaniem:
y(n)
x(n-k)
= y(n) =
=
M
∑ b x(n − k )
k
k =0
próbka wyjściowa
próbka wejściowa opóźniona o k okresów
próbkowania
bk = współczynnik filtru
Można to równanie rozszerzyć do postaci:
y(n) = b0(n)+b1x(n-1)+b2x(n-2)+...+bMx(n-M)
Ilustracja graficzna filtru FIR przedstawiona jest na rysunku poniżej:
...
b0
x[n]
b1
delay
b2
delay
b3
delay
W przypadku kiedy w pętli ma być wykonywana tylko jedna instrukcja należy użyć instrukcji rep, wymagająca
najmniej wysiłku, ponieważ wymaga podania tylko ilości obiegów pętli w formie stałej lub zmiennej
przekazywanej za pomocą rejestru.
UWAGA: Instrukcja dor jest użyta zamiast do. Oznacza ona wersję relatywnego (podanie adresu końca pętli
relatywnie, względem licznika rozkazów) zamiast absolutnego adresu końca pętli.
y[n]
bM
...
Definiowanie przestrzeni pamięci i stałych. W omawianym przykładzie przestrzenie pamięci i stałe
definiowane są na różne sposoby. Podstawowa przestrzeń definiowana jest dyrektywą ds (define storage definiuj pamięć). Dyrektywa rezerwuje żądaną ilość słów pamięci i etykietuje je. Pamięć ta nie jest inicjowana
żadną wartością. Zauważysz, że pomimo użycia dyrektywy org do określenia gdzie dane (przestrzeń X i Y)
mają być umieszczone, adres pod którym mają być zachowane nie jest kontrolowany w tym miejscu. Czyni to
tę sekcję programu relokowalną. Precyzyjne położenie bloków pamięci kontrolowane jest przez program
łączący (linker).
W pewnych okolicznościach istnieją ograniczenia położenia danych w pamięci. Bufory kołowe muszą dla
przykładu zaczynać się na granicach modulo. Musi to być zasygnalizowane asemblerowi i programowi
łączącemu, a można tego dokonać na kilka sposobów. W przypadku konieczności utworzenia bufora
cyklicznego bez inicjacji jego zawartości może być użyta dyrektywa dsm (define storage modulo - definiuj
pamięć modulo), jednak w tym przypadku nasz bufor kołowy musi zawierać wartości współczynników filtru,
które podawane są dyrektywą dc (define constant - definiuj stałą). W celu sygnalizacji, że ten zbiór stałych
musi być umieszczony w pamięci adekwatnej dla bufora „NUM_OF TAPS” (ilość współczynników), użyjemy
komendy bufora.
Sprzętowa pętla DO oraz instrukcja powtarzania REP. W przykładzie zademonstrowano kilka sposobów
wykonywania pętli programu. Pierwszy przykład dotyczy wiecznej pętli do, która wykonuje to co sugeruje
nazwa i kontynuuje to w nieskończoność. Wieczna pętla może być zatrzymana instrukcją (rozkazem) ENDDO,
lub pułapką(ang. breakpoint) w programie. Drugi przykład jest najbardziej typowy: wykonaj #n razy. W tym
przypadku, przy każdym wywołaniu pętli wykonywana jest ona stałą ilość razy. Ta ilość jest stałą częścią
instrukcji. W trzecim przykładzie (w fir_filter) podprogram jest pętlą do xx. W takim przypadku ilość obiegów
pętli nie jest znana w fazie asemblacji programu i niewątpliwie może być zmienna, a ilość jej przebiegów
przekazywana jest poprzez rejestr.
delay
Rys. 30 Ogólna postać filtru FIR
Bufory modulo. Przykład ten wykorzystuje bufory modulo (cykliczne) do przechowywania współczynników.
Bufory te tworzone są za pośrednictwem rejestrów modyfikatorów (Mn). Rejestry te zmieniają sposób
widzenia pamięci przez rejestry wskaźników (Rn). Wszelkie szczegóły działania rejestrów modyfikatorów
można znaleźć w podręczniku rodziny 56300.
Rejestry modyfikatorów po zerowaniu zawierają $FFFFFF, co znaczy, że wskaźniki widzą pamięć X i Y jako
ciągły blok komórek. Zmiana wartości w którymś z rejestrów Mn powoduje zmianę „optyki” odpowiadającego
rejestru wskaźnika Rn.
Pokażemy teraz użycie rejestru modyfikatora na przykładzie: załóżmy, że nasz filtr ma 20 współczynników.
Chcemy, aby wskaźnik adresu zawracał z powrotem do adresu początkowego po dojściu do końca listy
współczynników. Aby to uzyskać, zmieniamy zawartość rejestru M4 z wartości początkowej $FFFFFF na
Laboratorium przetwarzania sygnałów cyfrowych za pomocą procesorów sygnałowych
Ćwiczenie II (3)
Filtracja FIR (SOI)
$000013 (19 dziesiętnie), co wymusza na wskaźniku R4 widzenie pamięci układu jak poniżej, tzn. podzielonej
na oddzielne bloki cykliczne z natury, po 20 komórek każdy.
$213
$200
Rys. 1 Bufor modulo 20.
Pamięć danych X lub Y
Kiedy R4 wskazuje komórki w jednym z tych bloków a potem jest modyfikowany do wartości normalnie
wypadającej poza blokiem, wskaźnik R4 automatycznie jest zawijany.
PRZYKŁAD 1
PRZYKŁAD 2
PZRYKŁAD 3
przed wykonaniem:
R4=$203, M4=$13
przed wykonaniem: przed wykonaniem:
R4=$213, M4=$13 R4=$210, N4=6, M4=$13
instrukcja:
move y:(R4)+,Y0
instrukcja:
move y:(R4)+,Y0
instrukcja:
move y:(R4)+N4,Y0
po wykonaniu:
R4=$204
po wykonaniu:
R4=$200
po wykonaniu:
R4=$203
UWAGA: Użycie buforów cyklicznych oznacza, że pamięć danych musi być umieszczona zgodnie z pewnymi
zasadami. Po szczegóły dot. tych zasad zerknij do podręcznika rodziny 56300.
Podłączanie plików wejściowych i wyjściowych. W celu sprawdzenia programów które napisałeś musisz
wykonać testy z użyciem pewnych danych wejściowych. W prostych przypadkach można to rozwiązać
poprzez ręczne wstawienie wartości do odpowiednich rejestrów i komórek pamięci przed uruchomieniem
programu, a następnie sprawdzeniu wyników. jest to metoda używana w innych ćwiczeniach.
W pewnych przypadkach, kiedy musimy sprawdzić fragment programu na dużej ilości danych, to znaczy
wektorach testowych dostarczanych przez różnorakie standardy, ręczne wstawianie wartości byłoby
niepraktyczne i męczące. Środowisko uruchomieniowe DSP56300 dostarcza metody podłączania plików pod
pewne miejsca pamięci, nóżki wyprowadzeń lub porty aby mogły udawać peryferia z których dane wczytywane
są z zewnętrznych źródeł do debugger’a.
W naszym przypadku podłączymy zewnętrzne źródło do pamięci w górnym obszarze przestrzeni Y. Dla
przesłań w tym obszarze możemy używać instrukcji movep mieszczącej się w jednym słowie, a mimo tego
pozwalającej przesyłać komórki wysokiej pamięci Y do innego miejsca w pamięci (dzięki krótkiemu, 7bitowemu adresowi zewnętrznego układu peryferyjnego mapowanego w tenże obszar).
Ćwiczenie II (3)
Filtracja FIR (SOI)
Wykonanie ćwiczenia
I. Ćwiczenie w symulatorze do przećwiczenia przed zajęciami (!)
I.1. Otwórz plik ex4_main.asm w edytorze tekstu. Plik zawiera punkt startu programu realizującego filtr
FIR. W programie znajduje się odwołanie do podprogramu fir_filter.
I.2. Otwórz plik ex4_fir.asm w edytorze tekstu. Plik ten zawiera podprogram implementujący cyfrową
filtrację FIR(SOI).
I.3. Wywołaj asemblację głównego pliku otwierając okienko DOS w stosownym katalogu zawierającym
wspomniane pliki, komendą: asm56300 -b -l ex4_main.asm
I.4. Spowoduje ona utworzenie dwóch nowych plików: ex4_main.cln, przekazywanego do programu
łączącego (linker’a) i ex4_main.lst zawierającego tzw. listing generowany przez asembler.
I.5. UWAGA: Jeśli są z tym problemy, sprawdź czy jest ustawiona ścieżka dostępu do katalogu
zawierającego asembler.
I.6. Wywołaj asemblację pliku podprogramu filtrującego komendą: asm56300 -b -l ex4_fir.asm
I.7. Zostanie wygenerowane ostrzeżenie o przestoju potoku, znane nam z ćwiczenia 1.
I.8. Otwórz plik ex4.ctl w edytorze tekstu. Jest to plik do którego będzie się odwoływał linker aby
zadecydować gdzie zostaną umieszczone sekcje programu w pamięci.
I.9. Wywołaj linker aby połączyć te pliki razem w tak zwany absolutny plik obiektowy, który można
załadować w symulatorze. Dokonaj tego poleceniem: dsplnk -mex4.map -bex4.cld -rex4.ctl
ex4_main.cln ex4_fir.cln Oznacza to, że ex4_main.cln i ex4_fir.cln zostaną połączone razem
poleceniami zawartymi w ex4.ctl. Rezultatem będzie kod maszynowy o nazwie ex4.cld i plik
ex4.map mapujący wskazujący umiejscowienie sekcji programu w pamięci.Uruchom symulator. Jeżeli
jest już uruchomiony wyzeruj procesor (czerwony przycisk RESET).
I.10. Załaduj program ex4.cld (MENU: File, Load, Memory COFF). Wcześniej możesz ustawić ścieżkę
dostępu do katalogu w którym znajduje się program ex4.cld.
I.11. Jeśli nie są otwarte, otwórz okienka Sesji(Session), Komend(Command) i Asemblera(Assembly).
Okienko sesji pokaże stan procesora po każdym kroku. Okienko komend pozwoli na ręczne (z
klawiatury) zadawanie komend lub pokaże komendy zadane za pomocą paska menu. Okienko
asemblera pokaże program (pamięć programu) i wskaże kolejną instrukcję do wykonania.
I.12. Podłącz adres y:$FFFFEE do pliku wejściowego ip_data.io (MENU: File, Input, Open). Numer
wejścia 1, wejście z pliku, plik podłączony jest do pamięci (przestrzeń Y, adres $FFFFEE), radix jest
heksadecymalny, a nazwa pliku to ip_data.io.
I.13. Podłącz adres y:$FFFFEF do pliku wyjściowego op_data.io (MENU: File, Output, Open). Numer
wyjścia 1, wejście z pamięci do pliku, radix jest heksadecymalny, a nazwa pliku to op_data.io (jeśli
narzędzie zgłasza istnienie pliku, zarządź nadpisanie [overwrite]).
I.14. Załóż warunkową pułapkę w pliku. Chcemy sobie radzić z dowolną długością pliku wejściowego.
Narzędzie może automatycznie wykrywać koniec pliku, a powinniśmy z tego skorzystać. Przy
pierwszej próbie czytania wartości której tam nie ma nastąpi przerwa. (MENU: Execute, Breakpoints,
Set). Numer pułapki 1, typ = wyrażenie, akcja = zatrzymanie (halt), wyrażeniem jest eof (end of file).
I.15. Uruchom symulację(zielone światło). Zatrzyma się niezwłocznie po przefiltrowaniu zawartości pliku
wejściowego. Nie zdziw się, jeśli potrwa to kilka minut ! Symulacja każdej instrukcji procesora
sygnałowego wymaga masy czynności, dlatego trwa to znacznie dłużej niż wykonanie przez procesor
sygnałowy. Po zakończeniu obliczeń zamknij plik wyjściowy (MENU: File, Output, Close).
I.16. W celu upewnienia się, że funkcja zadziała poprawnie, porównaj op_data.io z op_ref.io ...
powinny być identyczne.
UWAGA: Opis korzystania z plików wejścia i wyjścia dotyczy wyłącznie symulatora.
Plik wejściowy powinien mieć format ASCII. Po szczegóły należy odwołać się do mechanizmu pomocy
symulatora. W omawianym ćwiczeniu używamy pliku ip_data.io w formacie heksadecymalnym ASCII.
Opis czynności podłączania pliku pod komórki pamięci znajduje się w sekcji poniżej.
Ćwiczenie II (3)
Filtracja FIR (SOI)
II. Ćwiczenie z użyciem modułu DSP56311EVM.
II.1. Otwórz Debugger 56300 i załaduj do niego program pass.cld, który mam za zadanie odczytać oba
kanały audio z portu z CODEC’a przez port ESSI * do akumulatorów wykorzystując przerwania **
oraz również za pomocą przerwań i portu ESSI wysłać na CODEC’a – tzn. program ma być
przezroczysty dla dźwięku – przed przystąpieniem do dalszej części ćwiczenia należy sprawdzić
działanie programu, tzn.
• Podłącz na wejście audio modułu DSP56311EVM źródło dźwięku (wyjście karty dźwiękowej lub
odtwarzacza CD audio).
• Załaduj i uruchom program pass.cld, włącz źródło muzyki.
II.2. Zobacz jak wyglądają zaprojektowane w Matlab-ie pliki współczynników filtrów SOI (zapisane do
pliku coeff.asm za pomocą skryptu savecoeff.m- w domu możesz zaprojektować i wygenerować własne
pliki dla różnych filtrów - zalecane)
II.3. Wykorzystaj załączony plik pass.asm, który sprawdzałeś w pierwszym punkcie i otwórz do edycji.
Zwróć szczególną uwagę na miejsce gdzie procesor czeka, aż pojawi się nowa dana (instrukcje jset i jclr
– sprawdź w manualu ich działanie) – jak i po co jest to wykonywane – sprawdź co jest sprawdzane w
tych instrukcjach - klucz w notce dot. Portu ESSI *
II.4. Zwróć uwagę na program vectors.asm – zastanów się co on zawiera? Zwróć szczególną uwagę na
miejsca gdzie jest coś innego niż „jmp *” i ”nop” **
II.5. Dołącz w odpowiednim miejscu plik ze współczynnikami pamiętając o dyrektywie org x:$***** (lub
org y:$******) jeśli dalej pisany jest program to sprawdź czy jest dyrektywa typu org p:$***** wyjaśnij dlaczego jest potrzebna.
II.6. Wklej w odpowiednim miejscu w programie instrukcje filtracji (inicjalizacja buforów, instrukcje
splotu osobno dla obu kanałów) ***
II.7. Wywołaj asemblację, a następnie załaduj do Debugger’a 56300.
II.8. Podłącz na wejście audio modułu DSP56311EVM źródło dźwięku (wyjście karty dźwiękowej lub
odtwarzacza CD audio).
II.9. Załaduj i uruchom program filtrujący, włącz źródło muzyki.
Jeśli wszystko zrobiłeś dobrze usłyszysz efekt swojej pracy, jeśli nie – zastanów się gdzie popełniłeś błąd i
spróbuj go naprawić.
* Port ESSI opisany jest DSP 56311 User Manual (mam nadzieje ze do tej pory był omówiony na wykładzie,
ale jeśli nie to nie ma to kluczowego zanczenia) – bardzo szeroki opis dla zainteresowanych, a poniżej w
dodatku opis przerwań (tzw. exceptions) i rejestru statusowego SSISR
** Źródła i sposób obsługi przerwań opisany w dodatku (notka po angielsku)
*** Program splotu został wykorzystany w ćwiczeniu na symulatorze – zalecane jest użycie wersji nieco innej
zawartej w dalszej części instrukcji, proszę się zastanowić w domu jak to wszystko działa - wyjaśnione
dokładnie w dodatku „A. FIR Implementation on the DSP56300”. Aby uprościć zagadnienie zaleca się użyć
dwykrotnie pętli REP jak w w/w dodatku osobno dla obydwu kanałów (zamiast efektywniejszej ale mniej
przejrzystej pętli DO)
3. Hardware DO loops execute without overhead
once the loop is started. After a three-cycle
initialization of the DO loop, the body of the loop
executes as if it were straight-line code. Since
the DO loop does not require any overhead
cycles for each pass, the need for straight-line
code is eliminated.
A. FIR Implementation on
the DSP56300
The DSP56300 has several architectural features
that make it ideally suited for implementing FIR filters:
1. Dual Harvard architecture uses two data
memories with dedicated buses and address
generation units, allowing two addresses to be
generated in a single cycle. If one address is
pointing to data and another address is pointing
to coefficients, a word of data and a coefficient
can be fetched in a single cycle.
2. Modulo addressing makes the shifting of data
unnecessary. If an address pointer is
incremented (or decremented) with the modulo
modifier in effect, data shifting can be
accomplished by just “backing up” the address
register by one to overwrite the data that would
normally be shifted out. This procedure allows
very efficient addressing of operands without
wasting time shifting the data or reinitializing
pointers.
For a four-coefficient example of a linear-phase FIR
filter, the input-output difference equation can be
found by expanding Eqn. 7-16:
y(n) = h0x(n) + h1x(n-1) + h2x(n-2) + h3x(n-3)
Eqn. 7-46
This difference equation can be realized with the
discrete-time four-tap filter example shown in Figure
7-41. The filter can be efficiently implemented on the
DSP56300 by using modulo addressing to implement the shifting and parallel data moves to load the
multiplier-accumulator. The filter network is shown
in Figure 7-41(a); the memory map for the filter inputs and coefficients is shown in Figure 7-41(b). The
following DSP56001 code is used to implement the
direct form FIR filter:
CLR
REP
MAC
MACR
A
X0,X:(R0)+
#NTAPS-1
X0,Y0,A X:(R0)+,X 0
X0,Y0,A (R0)-
Y:(R4)+,Y0 ;Save input sample, fetch coef.
;Repeat next instruction.
Y:(R4)+,Y0 ;FIR Filters.
;Round result and adjust R0.
Register R0 points to the input variable buffer, M0
is set to three (modulo 4), R4 points to the coefficient buffer, and M4 is set to three. The input
sample is in X0.
7-30
MOTOROLA
MOTOROLA
7-31
The CLR instruction clears accumulator A and performs parallel data moves. The data move saves
the most recent input value to the filter (assumed to
be in XO) into the location occupied by the oldest
data in the shift register and moves the first coefficient in the filter (h0) into the data ALU.
The MAC instruction multiplies the data in X0 by the
coefficient in Y0 and adds the result to accumulator
A in a single cycle. The data move in this instruction
loads the next input data variable into X0 and the
next coefficient into Y0. Both address registers R0
and R4 are incremented. The MACR instruction calculates the final tap of the filter, rounds the result
using convergent rounding, and address register
R0 is decremented.
The REP instruction repeats the next instruction
NTAPS-1 times. Since there are four taps in this filter, the next instruction is repeated three times.
x(n)
z-1
z-1
z-1
Address register R4 is incremented once before the
REP instruction and three times due to the REP instruction for a total of four increments. Since the
modulus for R4 is four, the value of R4 wraps
around pointing back to the first coefficient.
y(n)
+
b3
b0
b2
b1
+
The operation of RO is similar. The value input to
the filter is saved, and then RO is incremented
pointing to the first state. The REP instruction increments RO three times. Since the modulo on RO is
four and RO is incremented four times, the value in
RO wraps around pointing to the new input sample.
When the MACR instruction is executed, the value
of RO is decremented, pointing to the old value, x(n3). The next sample time overwrites the value of
x(n-3) with the new input sample, x(n). Thus, the
shifting of the input data is accomplished by simply
adjusting the address pointer, and the modular addressing wraps the pointer around at the ends of the
input data buffer. Instruction cycle counts for this filter are NTAPS+3. Thus, for a four-tap filter, seven
■
instructions are required.
+
(a) Direct-Form FIR Filter Network with Four Coefficients
Y:(R4)
X:(R0)
x(n)
R0
x(n-1)
M0 =ntaps-1
=3
Input Data
b(0)
R0
M4 =ntaps-1
=3
b(1)
x(n-2)
b(2)
x(n-3)
b(3)
x(n)
b(4)
Filter Coefficients
(b) Data Structures for Four-Tap FIR Example
Figure 7-42 FIR Filter Example
7-32
MOTOROLA
7-33
MOTOROLA
Program Control Unit
Processing States
5.4.4.2 Loop Address (LA) Register
2.3 Processing States
The contents of the 24-bit Loop Address (LA) register indicate the location of the last
instruction word in a hardware loop. This register is stacked into the SSH by a DO
instruction and is unstacked either by end-of-loop processing or by execution of ENDDO
and BRKcc instructions. The LA register, a read/write register, is written by a DO
instruction and read by the System Stack when the register is stacked.
The following paragraphs describe the DSP56300 core processing states.
5.4.4.3 Loop Counter (LC) Register
The Loop Counter (LC) register is a special read/write 24-bit counter that specifies the
number of times a hardware program loop repeats, in the range of 0 to (224 – 1). This
register is stacked into the SSL by a DO instruction and unstacked by end-of-loop
processing or by execution of ENDDO and BRKcc instructions. The LC is also used in the
REP instruction to specify how many times to repeat the repeated instruction.
5.4.4.4 Vector Base Address (VBA) Register
The Vector Base Address Register (VBA) is a 24-bit register. Eight of the bits VBA[7–0]
are read-only and always cleared. The VBA is used as a base address of the interrupt
vector table (discussed in Chapter 2, Core Architecture Overview). When a fast or long
interrupt executes, VBA[7– 0] are driven from the program interrupt control unit, and bits
23–8 are driven from the VBA. The VBA Register is a read/write register that is
referenced implicitly by interrupt processing or directly by the MOVEC instruction. The
VBA is cleared during hardware reset.
2.3.1 Normal Processing State
The Normal processing state is associated with instruction execution. DSP56300 core
instructions execute in a seven-stage pipeline, typically at a rate of one instruction every
clock cycle. However, the following instructions require additional time to execute:
■
All double-word instructions
■
Instructions with an addressing mode that requires more than one cycle for the
address calculation
■
Instructions causing a change of flow
Instruction pipelining allows overlapping of instruction execution so that a pipeline stage
of a given instruction occurs concurrently with pipeline stages of other instructions. Only
one word is fetched per cycle, so for double-word instructions, the second word of an
instruction is fetched before the next instruction is fetched. Table 2-1 describes the seven
stages of the DSP56300 core pipeline. The first and second instructions in Table 2-1 are
referred to as n1 and n2. The third instruction, n3, which contains an instruction extension
word, n3e, takes two clock cycles to execute. The extension word is either an absolute
address or immediate data. Although it takes seven clock cycles for the pipeline to fill and
the first instruction to execute, a further instruction usually completes on each clock cycle.
Table 2-1. Instruction Pipeline
Instruction Cycle
Operation
Fetch 1
Fetch 2
Decode
Address Gen 1
1
2
3
4
5
6
7
8
9
10
11
n1
n2
n3
n1
n2
n3e
n4
n5
n6
n7
n8
n9
n10
n3
n3e
n4
n5
n6
n7
n8
n9
n1
n2
n3
n3e
n4
n5
n6
n7
n8
n1
n2
n3
n3e
n4
n5
n6
n7
n1
n2
n3
n3e
n4
n5
n6
n1
n2
n3
n3e
n4
n5
n1
n2
n3
n3e
n4
Address Gen 2
Execute 1
Execute 2
n1 = first instruction; n2 = second instruction; and so forth
n3e = instruction extension word
5-24
DSP56300 Family Manual
Core Architecture Overview
2-5
Processing States
Each instruction requires a minimum of seven clock cycles to fetch, decode, and execute.
This results in a delay of seven clock cycles from power-up to fill the pipeline. A new
instruction may begin immediately following the previous instruction. Two-word
instructions require a minimum of eight clock cycles to execute (seven cycles for the first
instruction word to move through the pipe and execute and one more cycle for the second
word to execute). For a complete description of the execution timing of the various
instructions, see Appendix A, Instruction Timing and Restrictions.
2.3.2 Exception Processing State (Interrupt Processing)
The Exception Processing state is associated with interrupts that are generated by
conditions inside the DSP or by external sources. There are many sources for interrupts to
the DSP56300 core, some generating more than one interrupt. An interrupt vector scheme
with 128 vectors of defined priority provides fast interrupt service. Interrupt processing in
the DSP56300 core proceeds as follows:
1. A hardware interrupt is synchronized with the DSP56300 core clock, and the
interrupt pending flag for that particular hardware interrupt is set. An interrupt
source can have only one interrupt pending at any given time.
2. All pending interrupts (external and internal) are arbitrated to select the interrupt to
be processed. The arbiter automatically ignores any interrupts with an Interrupt
Priority Level (IPL) lower than the interrupt mask level in the SR and selects the
remaining interrupt with the highest IPL.
Exceptions can be generated from one of two groups, core and peripherals, and can
originate from any of the 128 vector locations listed in Table 2-2. The table lists only the
sources originating from the core. For sources originating from peripherals, see the
device-specific user’s manual. Table 2-2 shows the corresponding interrupt starting
address for each interrupt source. These addresses reside in the 256 locations of program
memory to which the Vector Base Address Register (VBA) in the PCU points. When an
interrupt is serviced, the instruction at the interrupt starting address is fetched first.
Because the program flow is directed to a different starting address for each interrupt, the
interrupt structure of the DSP56300 core is said to be vectored. A vectored interrupt
structure has low overhead execution. If certain interrupts will definitely not be used, their
vector locations can be used for program or data storage.
Table 2-2. Interrupt Sources
Interrupt
Starting Address
Interrupt
Priority
Level
(IPL)
Interrupt Source
VBA:$00
3
Hardware RESET
VBA:$02
3
Stack Error
3. The interrupt controller freezes the Program Counter (PC) and fetches two
instructions at the two interrupt vector addresses associated with the selected
interrupt.
VBA:$04
3
Illegal Instruction
VBA:$06
3
Debug Request Interrupt
VBA:$08
3
Trap
4. The interrupt controller inserts the two instructions into the instruction stream and
releases the PC, which is used for the next instruction fetch. The next interrupt
arbitration then begins.
VBA:$0A
3
Non-Maskable Interrupt (NMI)
VBA:$0C
3
Reserved for Future Level—3 Interrupt Source
VBA:$0E
3
VBA:$10
0–2
IRQA
VBA:$12
0–2
IRQB
VBA:$14
0–2
IRQC
VBA:$16
0–2
IRQD
VBA:$18
0–2
DMA Channel 0
VBA:$1A
0–2
DMA Channel 1
VBA:$1C
0–2
DMA Channel 2
VBA:$1E
0–2
DMA Channel 3
VBA:$20
0–2
DMA Channel 4
VBA:$22
0–2
DMA Channel 5
When a fast interrupt executes, the state of the machine is not saved on the stack if neither
of the two instructions is a Jump To Subroutine (JSR) instruction (for example, a JSCLR).
A long interrupt executes if one of the interrupt instructions fetched is a JSR instruction.
The PC is immediately released, the SR and the PC are saved in the stack, and the jump
instruction controls from where the next instruction is fetched.
Note:
Any Jump to Subroutine (JSR) instruction makes the interrupt long (for
example, JScc, BSSET, and so on.).
One of the main uses of interrupts is to transfer data between DSP memory or registers and
a peripheral device. When such an interrupt occurs, a limited context switch with
2-6
minimum overhead is often desirable. This limited context switch is accomplished by a
fast interrupt. The long interrupt is used when a more complex task must be accomplished
to service the interrupt.
Reserved for Future Level—3 Interrupt Source
2-7
Processing States
Table 2-2. Interrupt Sources (Continued)
Interrupt
Starting Address
Interrupt
Priority
Level
(IPL)
VBA:$24
0–2
Peripheral interrupt request 1
VBA:$26
0–2
:
:
VBA:$FE
0–2
Interrupt Source
When the IRQA, IRQB, IRQC, and IRQD interrupts are disabled in the interrupt priority
register, the pending request is ignored, regardless of whether the interrupt input was
defined as level-sensitive or edge-triggered. Additionally, as long as an interrupt (edge or
level sensitive) is disabled, its detection latch remains in the Reset state. If the
level-sensitive interrupt is disabled while the interrupt is pending, the pending interrupt is
cancelled. However, if the interrupt has been fetched, it is not cancelled.
Note:
The 128 interrupts are prioritized into four levels. Level 3, the highest priority level, is not
maskable. Levels 0–2 are maskable. The interrupts within each level are prioritized.
2.3.2.1 Hardware Interrupt Source
2.3.2.2 Software Interrupt Sources
There are two software interrupt sources:
■
Illegal Instruction Interrupt (III): A Non-Maskable Interrupt (IPL 3) that is
serviced immediately after the illegal instruction executes or attempts to execute
(any undefined operation code)
■
TRAP: A Non-Maskable Interrupt (IPL 3) that is serviced immediately after the
TRAP or TRAPcc instruction executes (condition true)
Two types of hardware interrupts to the DSP56300 core exist: internal and external. The
internal interrupts come from on-chip sources:
■
Stack Error
■
Illegal Instruction
■
Debug Request
2.3.2.3 Interrupt Priority Structure
■
Trap
■
DMAs
■
Peripherals
Four Interrupt Priority Levels (IPLs) exist. IPLs are numbered from 0 (the lowest level) to
3 (the highest level). IPLs 0, 1, and 2 are maskable. Level 3 is non-maskable. The IPL 3
interrupts are:
Each internal interrupt source is serviced if it is not masked. When serviced, the interrupt
request is cleared. Each maskable, internal interrupt source has independent enable
control. The external hardware interrupts are: NMI, IRQA, IRQB, IRQC, and IRQD. The NMI
interrupt is an edge-triggered, Non-Maskable Interrupt (NMI) for use in software
development, watch-dog, power fail detect, and so on. The IRQA, IRQB, IRQC, and IRQD
interrupts can be programmed to be level-sensitive or edge-triggered. Since the
level-sensitive interrupts are not automatically cleared when they are serviced, they must
be cleared by other means before the end of the interrupt routine because multiple
interrupts must be prevented. Usually, external hardware detects the interrupt
acknowledge of the core interrupt and removes the interrupt request source.
The edge-triggered interrupts are latched as pending on the high-to-low transition of the
interrupt input and are automatically cleared when the interrupt is serviced. IRQA, IRQB,
IRQC, and IRQD can be programmed to one of three priority levels: 0, 1, or 2, all of which
are maskable. Additionally, these interrupts have independent enable control.
2-8
On all external, level-sensitive interrupt sources, the interrupt should be
serviced (that is, the interrupt source cleared) by the instructions at the interrupt
vector for a fast interrupt, or by a long interrupt routine.
■
Hardware Reset
■
Illegal Instruction Interrupt (III)
■
Stack Error
■
TRAP
■
NMI
■
Debug
The interrupt mask bits (I1, I0) in the SR reflect the current processor priority level and
indicate the IPL needed for an interrupt source to interrupt the processor (see Table 2-3).
Interrupts are inhibited for all priority levels less than the current processor priority level.
However, level 3 interrupts are not maskable and therefore can always interrupt the
processor.
2-9
Interrupt Sources and Priorities
Table 4-2. Interrupt Sources (Continued)
4.3.1 Interrupt Sources
Each interrupt is allocated two instructions in the table, resulting in 128 table entries for
interrupt handling. Table 4-2 shows the table entry address for each interrupt source. The
DSP56311 initialization program loads the table entry for each interrupt serviced with two
interrupt servicing instructions. In the DSP56311, only some of the 128 vector addresses
are used for specific interrupt sources. The remaining interrupt vectors are reserved and
can be used for host NMI (IPL = 3) or for host command interrupt (IPL = 2). Unused
interrupt vector locations can be used for program or data storage.
Interrupt
Starting Address
Interrupt
Priority Level
Range
VBA:$32
0–2
VBA:$34
0–2
ESSI0 receive last slot
VBA:$36
0–2
ESSI0 transmit data
Table 4-2. Interrupt Sources
Interrupt
Starting Address
Interrupt
Priority Level
Range
Interrupt Source
VBA:$00
3
Hardware RESET
VBA:$02
3
Stack error
VBA:$04
3
Illegal instruction
VBA:$06
3
Debug request interrupt
VBA:$08
3
Trap
VBA:$0A
3
Nonmaskable interrupt (NMI)
VBA:$0C
3
Reserved
VBA:$0E
3
Reserved
VBA:$10
0–2
IRQA
VBA:$12
0–2
IRQB
VBA:$14
0–2
IRQC
VBA:$16
0–2
IRQD
VBA:$18
0–2
DMA channel 0
VBA:$1A
0–2
DMA channel 1
VBA:$1C
0–2
DMA channel 2
VBA:$1E
0–2
DMA channel 3
VBA:$20
0–2
DMA channel 4
VBA:$22
0–2
DMA channel 5
VBA:$24
0–2
TIMER 0 compare
VBA:$26
0–2
TIMER 0 overflow
VBA:$28
0–2
TIMER 1 compare
VBA:$2A
0–2
TIMER 1 overflow
VBA:$2C
0–2
TIMER 2 compare
VBA:$2E
0–2
TIMER 2 overflow
VBA:$30
0–2
ESSI0 receive data
Motorola
Core Configuration
4-5
4-6
Interrupt Source
ESSI0 receive data with exception status
VBA:$38
0–2
ESSI0 transmit data with exception status
VBA:$3A
0–2
ESSI0 transmit last slot
VBA:$3C
0–2
Reserved
VBA:$3E
0–2
Reserved
VBA:$40
0–2
ESSI1 receive data
VBA:$42
0–2
ESSI1 receive data with exception status
VBA:$44
0–2
ESSI1 receive last slot
VBA:$46
0–2
ESSI1 transmit data
VBA:$48
0–2
ESSI1 transmit data with exception status
VBA:$4A
0–2
ESSI1 transmit last slot
VBA:$4C
0–2
Reserved
VBA:$4E
0–2
Reserved
VBA:$50
0–2
SCI receive data
VBA:$52
0–2
SCI receive data with exception status
VBA:$54
0–2
SCI transmit data
VBA:$56
0–2
SCI idle line
VBA:$58
0–2
SCI timer
VBA:$5A
0–2
Reserved
VBA:$5C
0–2
Reserved
VBA:$5E
0–2
Reserved
VBA:$60
0–2
Host receive data full
VBA:$62
0–2
Host transmit data empty
VBA:$64
0–2
Host command (default)
VBA:$66
0–2
Reserved
VBA:$68
0-2
EFCOP data input buffer empty
VBA:$6A
0-2
EFCOP data output buffer full
VBA:$6C
0-2
Reserved
VBA:$6E
0-2
:
:
VBA:$FE
0–2
Reserved
:
Reserved
DSP56311 User’s Manual
Motorola
4.3.2 Interrupt Priority Levels
.
Table 4-3. Interrupt Priority Level Bits
IPL bits
There are two interrupt priority registers in the DSP56311. The IPR–C (Figure 4-1) is
dedicated to DSP56300 core interrupt sources, and IPR–P (Figure 4-2) is dedicated to
DSP56311 peripheral interrupt sources.
23
22
21
20
19
18
17
D5L1
D5L0
D4L1
D4L0
D3L1
D3L0
D2L1
16
15
D2L0 D1L1
14
13
12
D1L0
D0L1
D0L0
Interrupts Enabled
Interrupts Masked
Interrupt Priority Level
0
No
—
0
1
Yes
0
1
1
0
Yes
0, 1
2
1
1
Yes
0, 1, 2
3
xxL1
xxL0
0
0
DMA0 IPL
DMA1 IPL
DMA2 IPL
DMA3 IPL
DMA4 IPL
4.3.3 Interrupt Source Priorities Within an IPL
DMA5 IPL
11
10
9
8
7
6
5
IDL2
IDL1
IDL0
ICL2
ICL1
ICL0
IBL2
4
3
IBL1
IBL0
2
1
0
IAL2
IAL1
IAL0
If more than one interrupt request is pending when an instruction executes, the interrupt
source with the highest IPL is serviced first. When several interrupt requests with the same
IPL are pending, another fixed-priority structure within that IPL determines which
interrupt source is serviced first. Table 4-4 shows this fixed-priority list of interrupt
sources within an IPL, from highest to lowest at each level The interrupt mask bits in the
Status Register (I[1:0]) can be programmed to ignore low priority level interrupt requests.
IRQA IPL
IRQA mode
IRQB IPL
IRQB mode
IRQC IPL
IRQC mode
IRQD IPL
IRQD mode
Table 4-4. Interrupt Source Priorities Within an IPL
Priority
Figure 4-1. Interrupt Priority Register C (IPR-C) (X:$FFFFFF)
Interrupt Source
Level 3 (nonmaskable)
Highest
23
22
21
20
19
18
17
16
15
14
13
Hardware RESET
Stack error
12
Illegal instruction
Debug request interrupt
reserved
11
FCL1
10
FCL0
9
8
T0L1 T0L0
7
6
5
SCL1 SCL0 S1L1
4
S1L0
3
2
S0L1
S0L0
1
Trap
0
Lowest
Nonmaskable interrupt
Highest
IRQA (external interrupt)
Levels 0, 1, 2 (maskable)
HPL1 HPL0
HI08 IPL
ESSI0 IPL
IRQB (external interrupt)
ESSI1 IPL
IRQC (external interrupt)
SCI IPL
TRIPLE TIMER IPL
IRQD (external interrupt)
EFCOP IPL
DMA channel 0 interrupt
Figure 4-2. Interrupt Priority Register P (IPR-P) (X:$FFFFFE)
Motorola
Core Configuration
4-7
4-8
Motorola
Table 4-4. Interrupt Source Priorities Within an IPL (Continued)
Priority
Operation
7.3.3 ESSI Exceptions
The ESSI can generate six different exceptions. They are discussed in the following
paragraphs (ordered from the highest to the lowest exception priority):
Interrupt Source
Highest
Host command interrupt
■
ESSI receive data with exception status:
Occurs when the receive exception interrupt is enabled, the receive data register is
full, and a receiver overrun error has occurred. This exception sets the ROE bit.
The ROE bit is cleared when you first read the SSISR and then read the Receive
Data Register (RX).
■
ESSI receive data:
Occurs when the receive interrupt is enabled, the receive data register is full, and no
receive error conditions exist. A read of RX clears the pending interrupt. This
error-free interrupt can use a fast interrupt service routine for minimum overhead.
■
ESSI receive last slot interrupt:
Occurs when the ESSI is in Network mode and the last slot of the frame has ended.
This interrupt is generated regardless of the receive mask register setting. The
receive last slot interrupt can signal that the receive mask slot register can be reset,
the DMA channels can be reconfigured, and data memory pointers can be
reassigned. Using the receive last slot interrupt guarantees that the previous frame
is serviced with the previous setting and the new frame is serviced with the new
setting without synchronization problems.
Host transmit data empty
Host receive data full
ESSI0 RX data with exception interrupt
ESSI0 RX data interrupt
ESSI0 receive last slot interrupt
ESSI0 TX data with exception interrupt
ESSI0 transmit last slot interrupt
ESSI0 TX data interrupt
ESSI1 RX data with exception interrupt
ESSI1 RX data interrupt
ESSI1 receive last slot interrupt
ESSI1 TX data with exception interrupt
ESSI1 transmit last slot interrupt
ESSI1 TX data interrupt
SCI receive data with exception interrupt
SCI receive data
Note:
SCI transmit data
SCI idle line
SCI timer
TIMER0 overflow interrupt
■
ESSI transmit data with exception status:
Occurs when the transmit exception interrupt is enabled, at least one transmit data
register of the enabled transmitters is empty, and a transmitter underrun error has
occurred. This exception sets the TUE bit. The TUE bit is cleared when you first
read the SSISR and then write to all the transmit data registers of the enabled
transmitters, or when you write to TSR to clear the pending interrupt.
■
ESSI transmit last slot interrupt:
Occurs when the ESSI is in Network mode at the start of the last slot of the frame.
This exception occurs regardless of the transmit mask register setting. The transmit
last slot interrupt can signal that the transmit mask slot register can be reset, the
DMA channels can be reconfigured, and data memory pointers can be reassigned.
Using the Transmit Last Slot interrupt guarantees that the previous frame is
serviced with the previous frame settings and the new frame is serviced with the
new frame settings without synchronization problems.
TIMER0 compare interrupt
EFCOP data input buffer empty
Lowest
Motorola
EFCOP data output buffer full
Core Configuration
4-9
7-8
The maximum time it takes to service a receive last slot interrupt should not
exceed N – 1 ESSI bits service time (where N is the number of bits the ESSI can
transmit per time slot).
Motorola
Operation
Note:
■
ESSI Programming Model
7.5.3 ESSI Status Register (SSISR)
The maximum transmit last slot interrupt service time should not exceed
N – 1 ESSI bits service time (where N is the number of bits in a slot).
ESSI transmit data:
Occurs when the transmit interrupt is enabled, at least one of the enabled transmit
data registers is empty, and no transmitter error conditions exist. Write to all the
enabled TX registers or to the TSR to clear this interrupt. This error-free interrupt
uses a fast interrupt service routine for minimum overhead (if no more than two
transmitters are used).
The SSISR is a 24-bit read-only status register by which the DSP reads the ESSI status
and serial input flags.
23
22
21
20
11
10
9
8
To configure an ESSI exception, perform the following steps:
15
14
13
12
7
6
5
4
3
2
1
0
RDF
TDE
ROE
TUE
RFS
TFS
IF1
IF0
Table 7-5. ESSI Status Register (SSISR) Bit Definitions
Bit Number
Bit Name
Reset Value
0
Reserved. Set to 0 for future compatibility.
7
RDF
0
Receive Data Register Full
Set when the contents of the receive shift register transfer to the receive
data register. RDF is cleared when the DSP reads the receive data
register. If RIE is set, a DSP receive data interrupt request is issued
when RDF is set.
6
TDE
0
Transmit Data Register Empty
Set when the contents of the transmit data register of every enabled
transmitter are transferred to the transmit shift register. It is also set for a
TSR disabled time slot period in Network mode (as if data were being
transmitted after the TSR has been written). When TDE is set, TDE data
is written to all the TX registers of the enabled transmitters or to the
TSR. The TDE bit is cleared when the DSP writes to all the transmit
data registers of the enabled transmitters, or when the DSP writes to the
TSR to disable transmission of the next time slot. If the TIE bit is set, a
DSP transmit data interrupt request is issued when TDE is set.
5
ROE
0
Receiver Overrun Error Flag
Set when the serial receive shift register is filled and ready to transfer to
the receive data register (RX) but RX is already full (that is, the RDF bit
is set). If the REIE bit is set, a DSP receiver overrun error interrupt
request is issued when the ROE bit is set. The programmer clears ROE
by reading the SSISR with the ROE bit set and then reading the RX.
23 – 8
a. Enable and prioritize overall peripheral interrupt functionality.
IPRP (S0L1:0)
Note:
16
Figure 7-11. ESSI Status Register (SSISR)
2. Configure interrupt trigger; preload transmit data
Write data to all enabled transmit registers.
Enable a peripheral interrupt-generating function.
Enable a specific peripheral interrupt.
Enable peripheral and associated signals.
Unmask interrupts at the global level.
17
VBA (b23:8)
b. Define I_VEC to be equal to the VBA value (if that is nonzero). If it is defined, I_VEC
must be defined for the assembler before the interrupt equate file is included.
c. Load the exception vector table entry: two-word fast interrupt, or jump/branch to
subroutine (long interrupt).
p:I_SI0TD
b.
c.
d.
e.
f.
18
(ESSI0 X:$FFFFB7, ESSI1 X:$FFFFA7)
1. Configure the interrupt service routine (ISR):
a. Load vector base address register
19
TX00
CRB (TE0)
CRB0 (TIE)
PCRC (PC[5 – 0])
SR (I1 – 0)
The example material to the right of the steps shows register settings for
configuring an ESSI0 transmit interrupt using transmitter 0. The order of the
steps is optional except that the interrupt trigger configuration must not be
completed until the ISR configuration is complete. Since step c may cause an
immediate transmit without generating an interrupt, perform the transmit data
preload in step b before step c to ensure that valid data is sent in the first
transmission.
Description
After the first transmit, subsequent transmit values are typically loaded into
TXnn by the ISR (one value per register per interrupt). Therefore, if N items are
to be sent from a particular TXnn, the ISR needs to load the transmit register (N
– 1) times. Steps, c, and d can be performed in step a as a single instruction. If
an interrupt trigger event occurs before all interrupt trigger configuration steps
are performed, the event is ignored and not queued. If interrupts derived from the core or othe
Motorola
Enhanced Synchronous Serial Interface (ESSI)
7-9
Motorola
Enhanced Synchronous Serial Interface (ESSI)
7-29
ESSI Programming Model
Table 7-5. ESSI Status Register (SSISR) Bit Definitions (Continued)
Bit Number
Bit Name
Reset Value
Description
4
TUE
0
Transmitter Underrun Error Flag
TUE is set when at least one of the enabled serial transmit shift registers
is empty (that is, there is no new data to be transmitted) and a transmit
time slot occurs. When a transmit underrun error occurs, the previous
data (which is still present in the TX registers not written) is
retransmitted. In Normal mode, there is only one transmit time slot per
frame. In Network mode, there can be up to 32 transmit time slots per
frame. If the TEIE bit is set, a DSP transmit underrun error interrupt
request is issued when the TUE bit is set. The programmer can also
clear TUE by first reading the SSISR with the TUE bit set, then writing to
all the enabled transmit data registers or to the TSR.
3
RFS
0
Receive Frame Sync Flag
When set, the RFS bit indicates that a receive frame sync occurred
during the reception of a word in the serial receive data register. In other
words, the data word is from the first time slot in the frame. When the
RFS bit is cleared and a word is received, it indicates (only in Network
mode) that the frame sync did not occur during reception of that word.
RFS is valid only if the receiver is enabled (that is , if the RE bit is set).
NOTE: In Normal mode, RFS is always read as 1 when data is read
because there is only one time slot per frame, the frame sync time slot.
2
TFS
0
Transmit Frame Sync Flag
When set, TFS indicates that a transmit frame sync occurred in the
current time slot. TFS is set at the start of the first time slot in the frame
and cleared during all other time slots. If the transmitter is enabled, data
written to a transmit data register during the time slot when TFS is set is
transmitted (in Network mode) during the second time slot in the frame.
TFS is useful in Network mode to identify the start of a frame. TFS is
valid only if at least one transmitter is enabled that is, when TE0, TE1, or
TE2 is set).
NOTE: In Normal mode, TFS is always read as 1 when data is being
transmitted because there is only one time slot per frame, the frame
sync time slot.
7-30
1
IF1
0
Serial Input Flag 1
The ESSI latches any data on the SC1 signal during reception of the
first received bit after the frame sync is detected. IF1 is updated with this
data when the data in the receive shift register transfers into the receive
data register. IF1 is enabled only when SC1 is an input flag and
Synchronous mode is selected; that is, when SC1 is programmed as
ESSI in the port control register (PCR), the SYN bit is set, and the TE2
and SCD1 bits are cleared. If it is not enabled, IF1 is cleared.
0
IF0
0
Serial Input Flag 0
The ESSI latches any data on the SC0 signal during reception of the
first received bit after the frame sync is detected. The IF0 bit is updated
with this data when the data in the receive shift register transfers into the
receive data register. IF0 is enabled only when SC0 is an input flag and
the Synchronous mode is selected; that is, when SC0 is programmed as
ESSI in the port control register (PCR), the SYN bit is set, and the TE1
and SCD0 bits are cleared. If it is not enabled, the IF0 bit is cleared.
Motorola

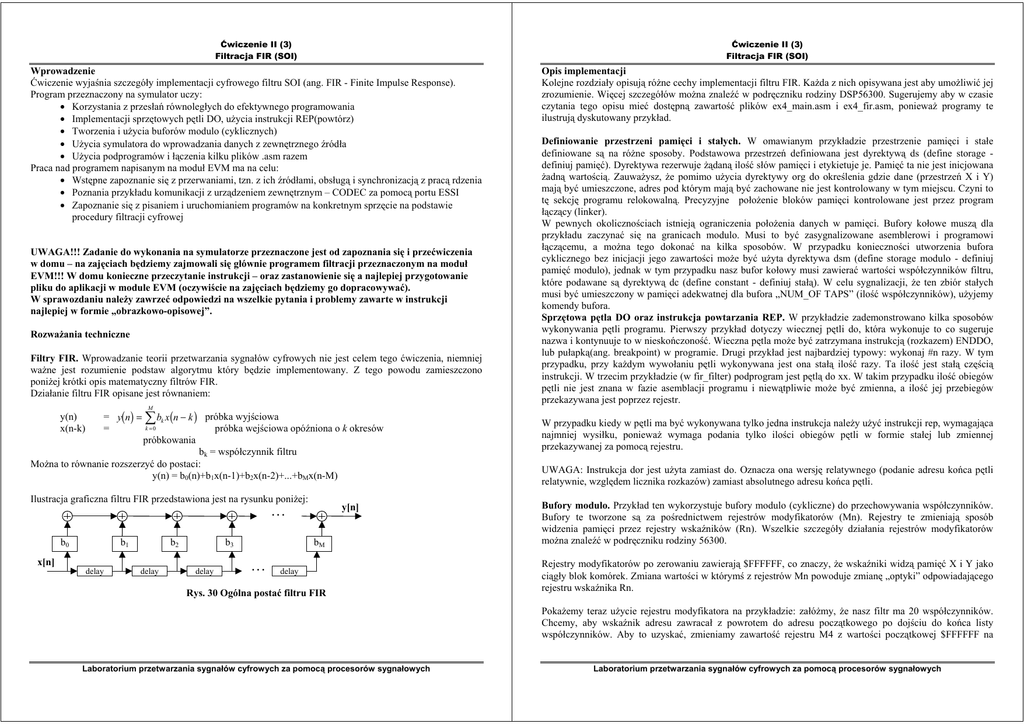

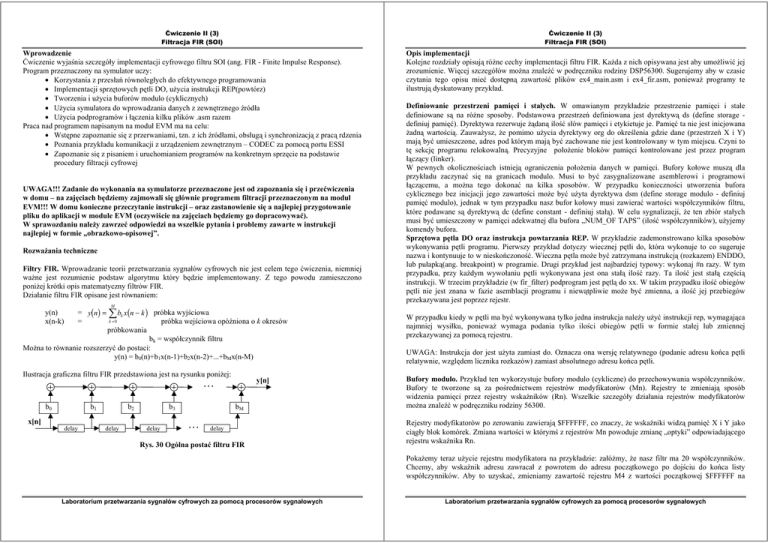

(ang. FIR - Finite Impulse Response). Program p

Transkrypt

Podobne dokumenty

DEMO PDF angielski do sluchania czasowniki

Official Rules Clarification, Frequently Asked Questions, and Errata

890 000 419 m2 - Biuro nieruchomości ART
